377
4
4-5. A vezetéssegítő rendszerek használata
Vezetés

3784-5. A vezetéssegítő rendszerek használata

379
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
A mérőműszer vezérlőkapcsolókkal
kapcsolja be/ki a funkciót.
1
Nyomja meg a vagy a
gombot a kiválasztásához.
2 Nyomja meg a vagy
gombot a kiválasztásához,
majd nyomja meg az gombot.

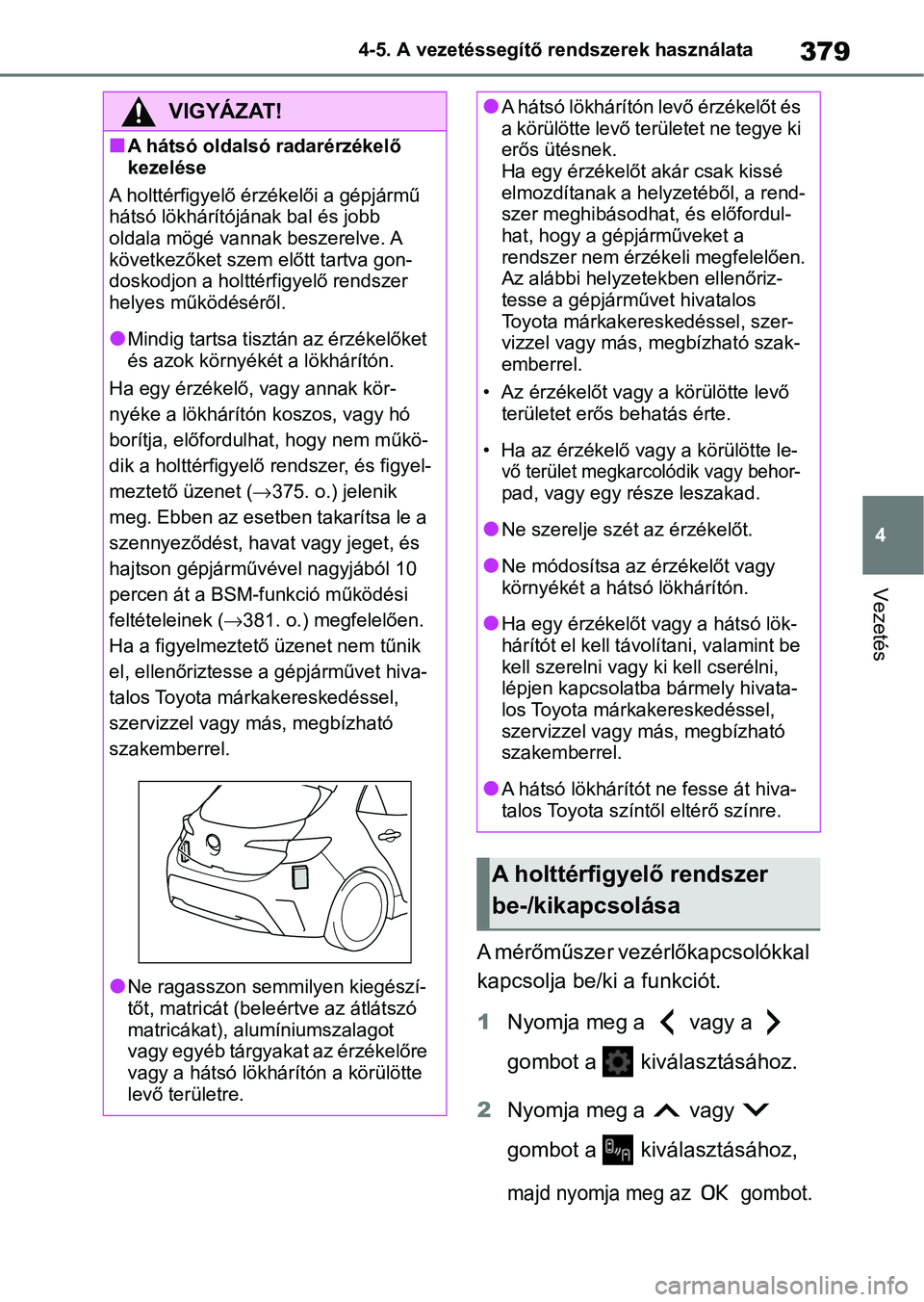

VIGYÁZAT!
nA hátsó oldalsó radarérzékelő
kezelése
A holttérfigyelő érzékelői a gépjármű
hátsó lökhárítójának bal és jobb
oldala mögé vannak beszerelve. A
következőket szem előtt tartva gon-
doskodjon a holttérfigyelő rendszer
helyes működéséről.
lMindig tartsa tisztán az érzékelőket
és azok környéké t a lökhárítón.
Ha egy érzékelő, vagy annak kör-
nyéke a lökhárítón koszos, vagy hó
borítja, előfordulhat, hogy nem műkö-
dik a holttérfigyelő rendszer, és figyel-
meztető üzenet ( 375. o.) jelenik
meg. Ebben az esetben takarítsa le a
szennyeződést, havat vagy jeget, és
hajtson gépjárművével nagyjából 10
percen át a BSM-funkció működési
feltételeinek ( 381. o.) megfelelően.
Ha a figyelmeztető üzenet nem tűnik
el, ellenőriztesse a gépjárművet hiva-
talos Toyota márkakereskedéssel,
szervizzel vagy más, megbízható
szakemberrel.
lNe ragasszon semmilyen kiegészí-
tőt, matricát (bele értve az átlátszó
matricákat), alumíniumszalagot
vagy egyéb tárgyakat az érzékelőre
vagy a hátsó lökhár ítón a körülötte
levő területre.
lA hátsó lökhárítón levő érzékelőt és
a körülötte levő területet ne tegye ki
erős ütésnek.
Ha egy érzékelőt akár csak kissé
elmozdítanak a helyzetéből, a rend-
szer meghibásodhat, és előfordul-
hat, hogy a gépjárműveket a
rendszer nem érzékeli megfelelően.
Az alábbi helyzetekben ellenőriz-
tesse a gépjárművet hivatalos
Toyota márkakereskedéssel, szer-
vizzel vagy más, megbízható szak-
emberrel.
• Az érzékelőt vagy a körülötte levő területet erős behatás érte.
• Ha az érzékelő vagy a körülötte le-
vő terület megkarcolódik vagy behor-
pad, vagy egy része leszakad.
lNe szerelje szét az érzékelőt.
lNe módosítsa az érzékelőt vagy
környékét a hátsó lökhárítón.
lHa egy érzékelőt vagy a hátsó lök-
hárítót el kell távo lítani, valamint be
kell szerelni vagy k i kell cserélni,
lépjen kapcsolatba bármely hivata-
los Toyota márkakereskedéssel,
szervizzel vagy más, megbízható
szakemberrel.
lA hátsó lökhárítót ne fesse át hiva-
talos Toyota színt ől eltérő színre.
A holttérfigyelő rendszer
be-/kikapcsolása

3804-5. A vezetéssegítő rendszerek használata

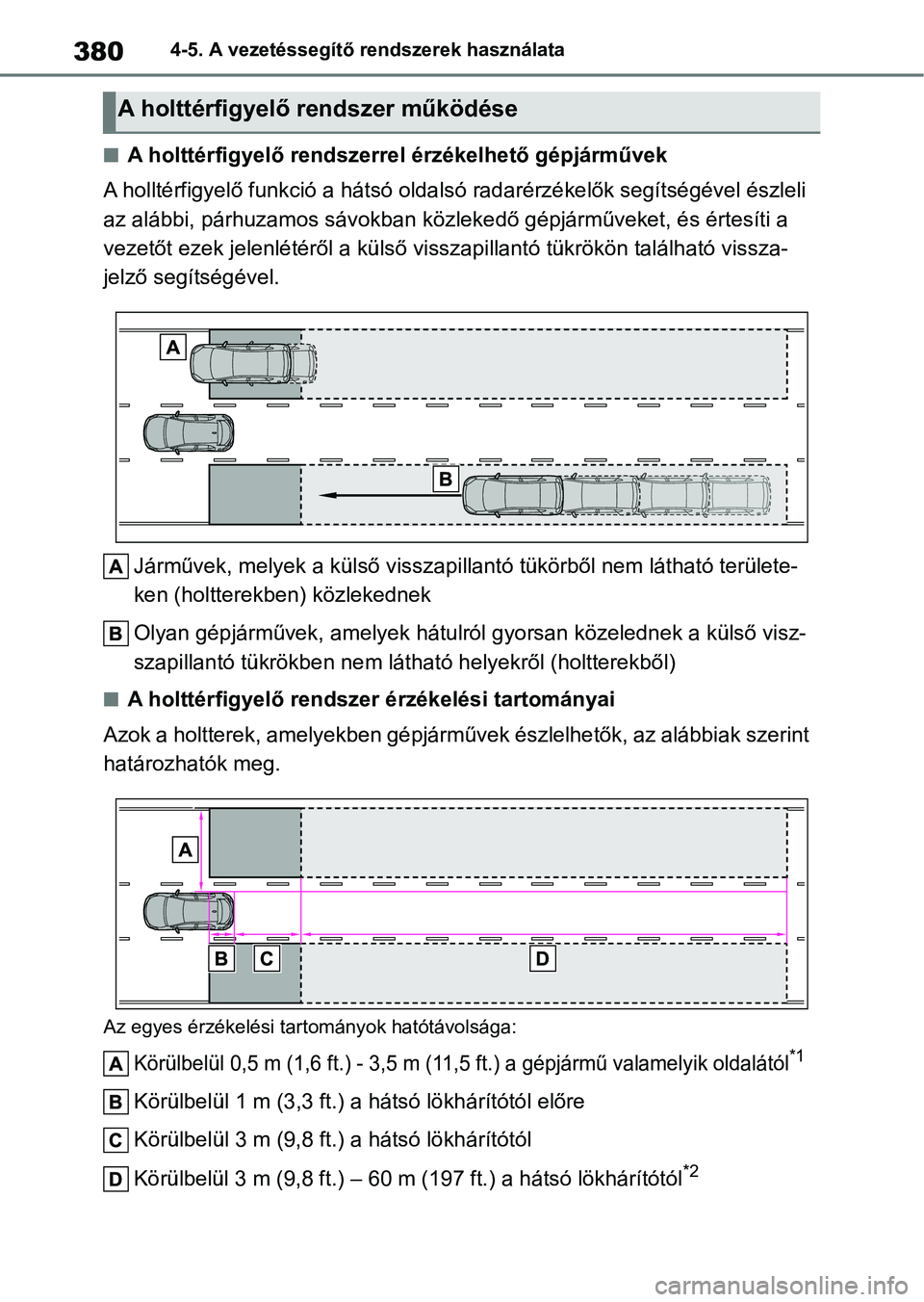

nA holttérfigyelő rendszerrel érzékelhető gépjárművek
A holltérfigyelő funkció a háts ó oldalsó radarérzékelők segítsé gével észleli
az alábbi, párhuzamos sávokban közlekedő gépjárműveket, és érte síti a
vezetőt ezek jelenlétéről a külső visszapillantó tükrökön talál ható vissza-
jelző segítségével.
Járművek, melyek a külső visszap illantó tükörből nem látható területe-
ken (holtterekben) közlekednek
Olyan gépjárművek, amelyek hátul ról gyorsan közelednek a külső visz-
szapillantó tükrökben nem láth ató helyekről (holtterekből)
nA holttérfigyelő rendszer érzékelési tartományai
Azok a holtterek, amelyekben gépjárművek észlelhetők, az alábbi ak szerint
határozhatók meg.
Az egyes érzékelési tart ományok hatótávolsága:
Körülbelül 0,5 m (1,6 ft.) - 3,5 m (11,5 ft.) a gépjármű valamelyik oldalától*1
Körülbelül 1 m (3,3 ft.) a hátsó lökhárítótól előre
Körülbelül 3 m (9,8 ft.) a hátsó lökhárítótól
Körülbelül 3 m (9,8 ft.) – 60 m (197 ft.) a hátsó lökhárítótól
*2
A holttérfigyelő rendszer működése

381
4
4-5. A vezetéssegítő rendszerek használata
Vezetés

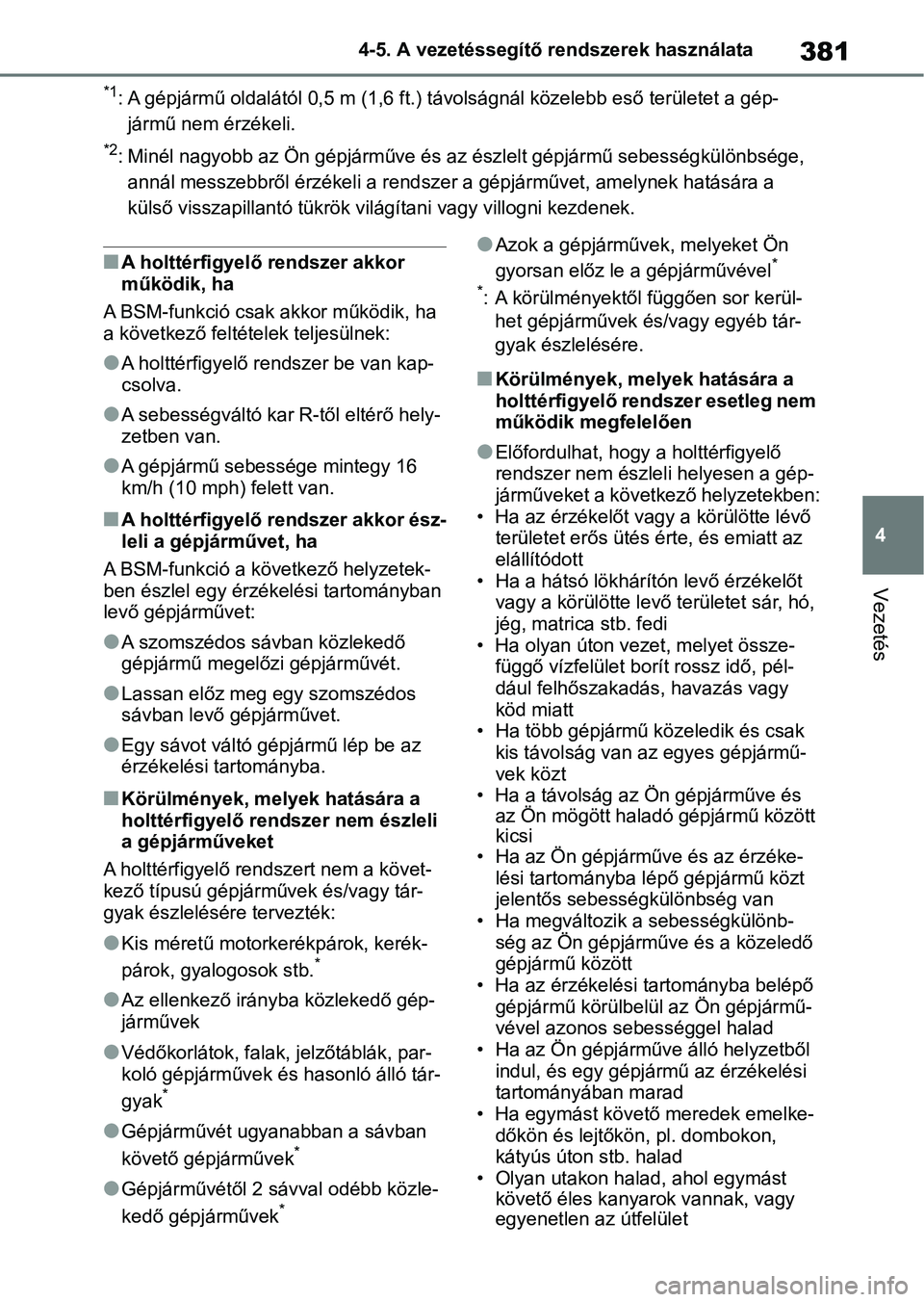

*1: A gépjármű oldalától 0,5 m (1,6 ft.) távolságnál közelebb eső
területet a gép-
jármű nem érzékeli.
*2: Minél nagyobb az Ön gépjárműve és az észlelt gépjármű sebesség különbsége,
annál messzebbről érzékeli a rend szer a gépjárművet, amelynek hatására a
külső visszapillantó tükrök világ ítani vagy villogni kezdenek.
nA holttérfigyelő rendszer akkor
működik, ha
A BSM-funkció csak akkor működik, ha
a következő feltételek teljesülnek:
lA holttérfigyelő rendszer be van kap-
csolva.
lA sebességváltó kar R-től eltérő hely-
zetben van.
lA gépjármű sebessége mintegy 16
km/h (10 mph) felett van.
nA holttérfigyelő rendszer akkor ész-
leli a gépjárművet, ha
A BSM-funkció a köve tkező helyzetek-
ben észlel egy érzékelési tartományban
levő gépjárművet:
lA szomszédos sávban közlekedő
gépjármű megelőzi gépjárművét.
lLassan előz meg egy szomszédos
sávban levő gépjárművet.
lEgy sávot váltó gépjármű lép be az
érzékelési tartományba.
nKörülmények, melyek hatására a
holttérfigyelő rendszer nem észleli
a gépjárműveket
A holttérfigyelő rendszert nem a követ-
kező típusú gépjárművek és/vagy tár-
gyak észlelésére tervezték:
lKis méretű motorkerékpárok, kerék-
párok, gyalogosok stb.*
lAz ellenkező irányba közlekedő gép-
járművek
lVédőkorlátok, falak, jelzőtáblák, par-
koló gépjárművek és hasonló álló tár-
gyak
*
lGépjárművét ugyanabban a sávban
követő gépjárművek*
lGépjárművétől 2 sávval odébb közle-
kedő gépjárművek*
lAzok a gépjárművek, melyeket Ön
gyorsan előz le a gépjárművével*
*
: A körülményektől függően sor kerül- het gépjárművek és/vagy egyéb tár-
gyak észlelésére.
nKörülmények, melyek hatására a
holttérfigyelő rendszer esetleg nem
működik megfelelően
lElőfordulhat, hogy a holttérfigyelő
rendszer nem észle li helyesen a gép-
járműveket a következő helyzetekben:
• Ha az érzékelőt vagy a körülötte lévő területet erős ütés érte, és emiatt az
elállítódott
• Ha a hátsó lökhárítón levő érzékelőt vagy a körülötte levő területet sár, hó,
jég, matrica stb. fedi
• Ha olyan úton vezet, melyet össze- függő vízfelület borít rossz idő, pél-
dául felhőszakadás , havazás vagy
köd miatt
• Ha több gépjármű közeledik és csak kis távolság van az egyes gépjármű-
vek közt
• Ha a távolság az Ön gépjárműve és az Ön mögött haladó gépjármű között
kicsi
• Ha az Ön gépjárműve és az érzéke-
lési tartományba lépő gépjármű közt
jelentős sebességkülönbség van
• Ha megváltozik a sebességkülönb- ség az Ön gépjárműve és a közeledő
gépjármű között
• Ha az érzékelési tartományba belépő
gépjármű körülbelül az Ön gépjármű-
vével azonos sebességgel halad
• Ha az Ön gépjárműve álló helyzetből indul, és egy gépjármű az érzékelési
tartományában marad
• Ha egymást követő meredek emelke- dőkön és lejtőkön , pl. dombokon,
kátyús úton stb. halad
• Olyan utakon halad, ahol egymást követő éles kanyarok vannak, vagy
egyenetlen az útfelület

3824-5. A vezetéssegítő rendszerek használata
• Ha széles sávban vagy a sáv szélén halad, és az Ön gépjárműve melletti
sávban található gép jármű az Ön gép-
járművétől nagy távolságra halad
• Utánfutó vontatásakor
• Ha a gépjármű hátuljára kiegészítő tartozék (pl. kerékpárszállító) van fel-
szerelve
• Ha az Ön gépjárműve és az érzéke- lési tartományba belépő gépjármű
közt jelentős magasságkülönbség van
• Közvetlenül a holttérfigyelő rendszer bekapcsolása után
lElőfordulhat, hogy a holttérfigyelő
rendszer szükségtelenül észlel egy
gépjárművet és/vagy tárgyat a követ-
kező helyzetekben:
• Ha az érzékelőt vagy a körülötte lévő
területet erős ütés érte, és emiatt az
elállítódott
• Ha gépjárműve és eg y, az érzékelési
tartományba kerülő tárgy (szalagkor-
lát, fal stb.) köz ötti távolság kicsi
• Ha egymást követő meredek emelke-
dőkön és lejtőkön, pl. dombokon, kátyús
úton stb. halad
• Ha a sávok keskeny ek, vagy egy sáv
szélén vezet, és egy , nem a szomszé-
dos sávokban haladó gépjármű kerül
az érzékelési tartományba
• Olyan utakon halad , ahol egymást
követő éles kanyarok vannak, vagy
egyenetlen az útfelület
• Ha a kerekek me gcsúsznak és kipö-
rögnek
• Ha a távolság az Ön gépjárműve és az Ön mögött haladó gépjármű között
kicsi
• Ha a gépjármű hátuljára kiegészítő tartozék (pl. kerékpárszállító) van fel-
szerelve
*: Felszereltségtől függően
nAz érzékelők típusai
Ferdehátú
Első sarokérzékelők
Első középső érzékelők
Hátsó sarokérzékelők
Hátsó középső érzékelők
Első oldalérzékelők (felszerelt-
ségtől függően)
Hátsó oldalérzékelők (felszerelt-
ségtől függően)
Toyota parkolássegít ő
érzékelő rendszer*
Párhuzamos parkolás és ga-
rázsba való beállás során a
gépjárműve és a közelben lévő
tárgyak, például falak közötti
távolságot érzékelők mérik, az
eredményről pedig a többfunk-
ciós információs kijelző, a szél-
védőre vetített kijelző (felsze-
reltségtől függően), az audio-
rendszer kijelző (felszereltség-
től függően) és hangjelzés tájé-
koztatja a vezetőt. A rendszer
használatakor mindig ellen-
őrizze a gépjármű környezetét.
A rendszer elemei

383
4
4-5. A vezetéssegítő rendszerek használata
Vezetés

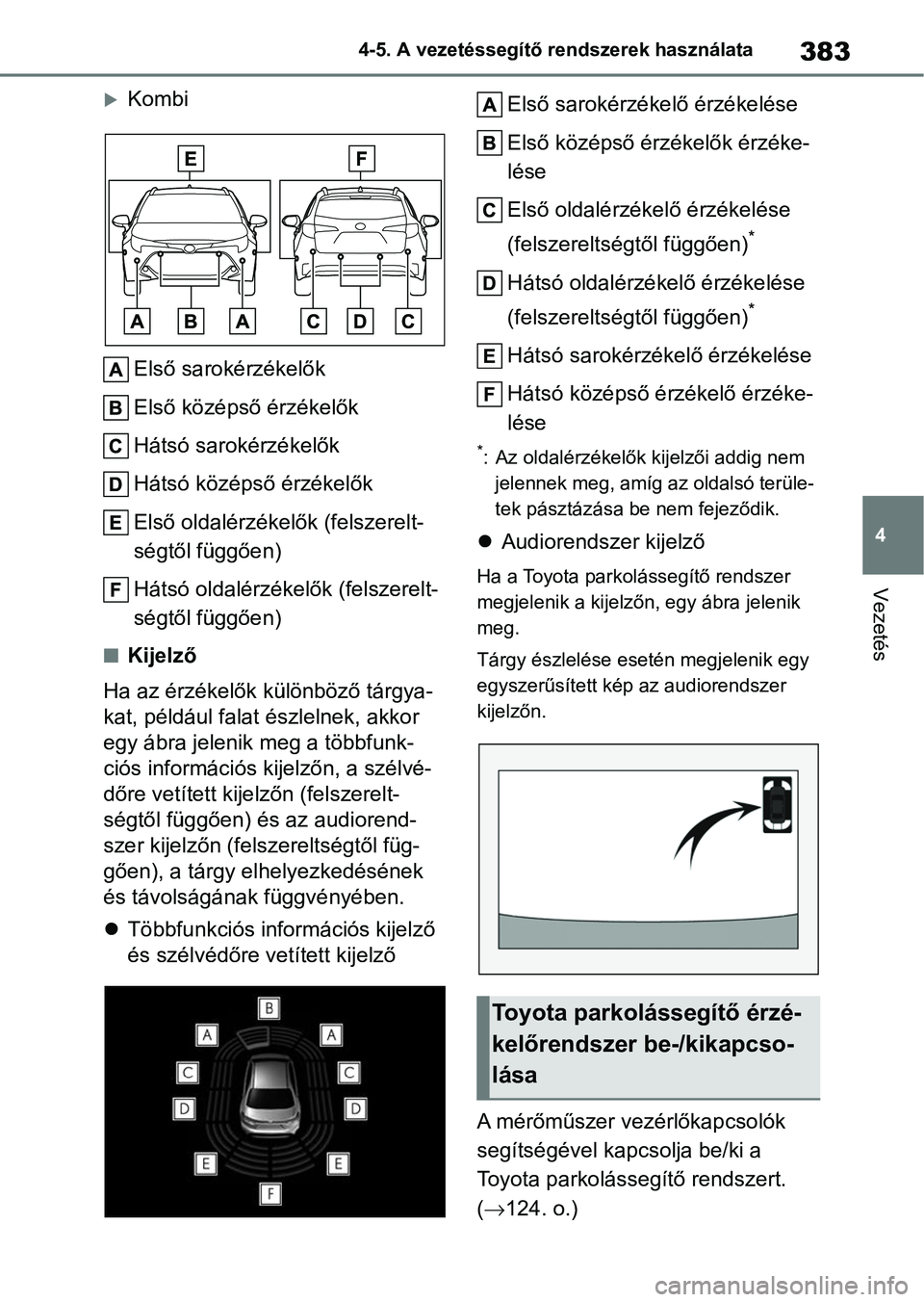

Kombi
Első sarokérzékelők
Első középső érzékelők
Hátsó sarokérzékelők
Hátsó középső érzékelők
Első oldalérzékelők (felszerelt-
ségtől függően)
Hátsó oldalérzékelők (felszerelt-
ségtől függően)
nKijelző
Ha az érzékelők különböző tárgya-
kat, például falat észlelnek, akkor
egy ábra jelenik meg a többfunk-
ciós információs kijelzőn, a szélvé-
dőre vetített kijelz őn (felszerelt-
ségtől függően) és az audiorend-
szer kijelzőn (fels zereltségtől füg-
gően), a tárgy elhelyezkedésének
és távolságának függvényében.
 Többfunkciós információs kijelző
és szélvédőre vetített kijelző Első sarokérzékelő érzékelése
Első középső érzékelők érzéke-
lése
Első oldalérzékelő érzékelése
(felszereltségtől függően)
*
Hátsó oldalérzékelő érzékelése
(felszereltségtől függően)
*
Hátsó sarokérzékelő érzékelése
Hátsó középső érzékelő érzéke-
lése
*: Az oldalérzékelők
kijelzői addig nem
jelennek meg, amíg az oldalsó terüle-
tek pásztázása be nem fejeződik.
 Audiorendszer kijelző
Ha a Toyota parkolássegítő rendszer
megjelenik a kijelzőn, egy ábra jelenik
meg.
Tárgy észlelése esetén megjelenik egy
egyszerűsített kép az audiorendszer
kijelzőn.
A mérőműszer vezérlőkapcsolók
segítségével kapcsolja be/ki a
Toyota parkoláss egítő rendszert.
(  124. o.)
Toyota parkolássegítő érzé-
kelőrendszer be-/kikapcso-
lása

3844-5. A vezetéssegítő rendszerek használata

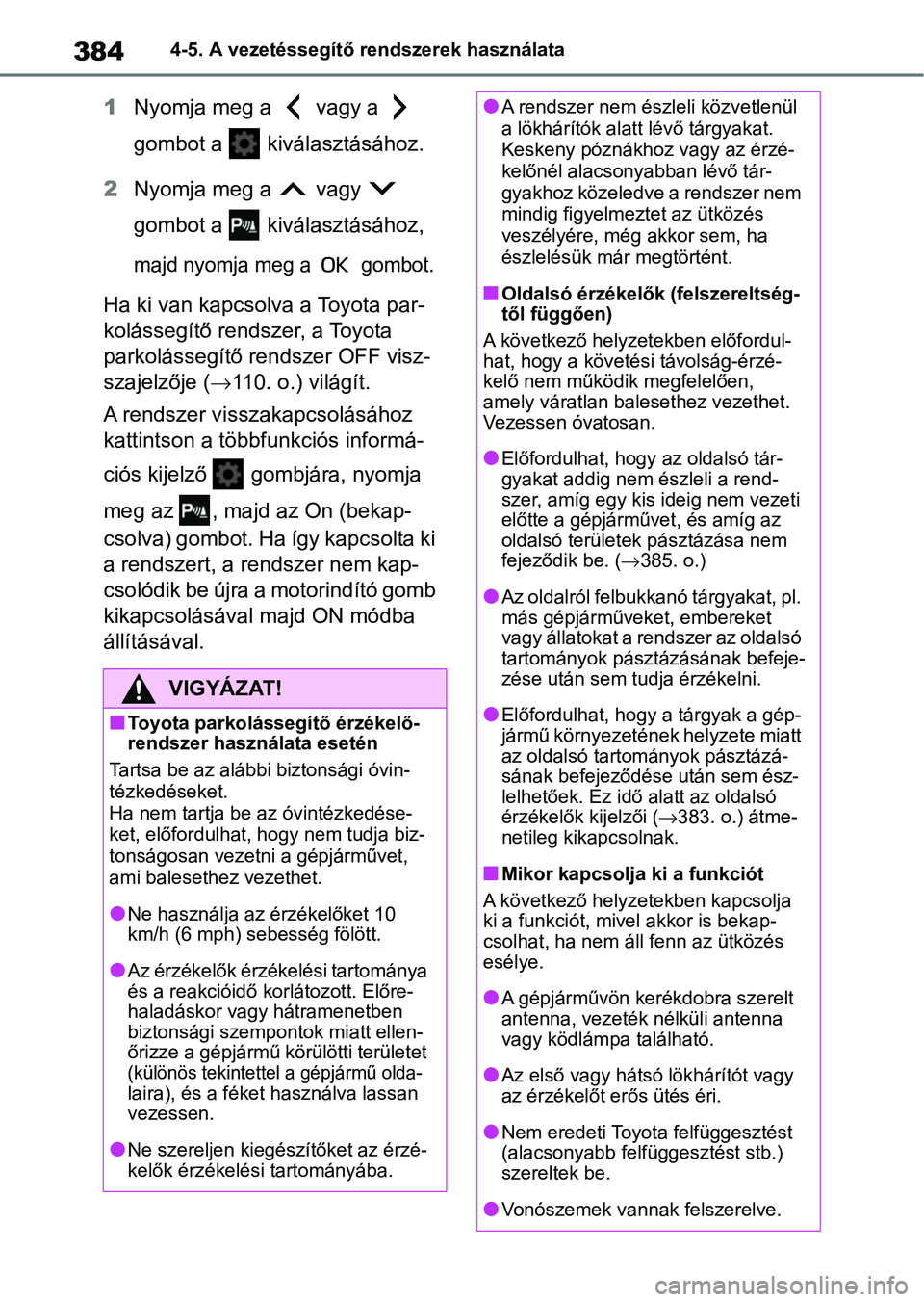

1Nyomja meg a vagy a
gombot a kiválasztásához.
2 Nyomja meg a vagy
gombot a kiválasztásához,
majd nyomja meg a gombot.
Ha ki van kapcsolva a Toyota par-
kolássegítő rendszer, a Toyota
parkolássegítő ren dszer OFF visz-
szajelzője ( 110. o.) világít.
A rendszer visszakapcsolásához
kattintson a többfunkciós informá-
ciós kijelző gombjára, nyomja
meg az , majd az On (bekap-
csolva) gombot. Ha így kapcsolta ki
a rendszert, a rendszer nem kap-
csolódik be újra a motorindító gomb
kikapcsolásával majd ON módba
állításával.
VIGYÁZAT!
nToyota parkolássegítő érzékelő-
rendszer használata esetén
Tartsa be az alábbi biztonsági óvin-
tézkedéseket.
Ha nem tartja be az óvintézkedése-
ket, előfordulhat, hogy nem tudja biz-
tonságosan vezetni a gépjárművet,
ami balesethez vezethet.
lNe használja az érzékelőket 10
km/h (6 mph) sebesség fölött.
lAz érzékelők érzékelési tartománya
és a reakcióidő korlátozott. Előre-
haladáskor vagy hátramenetben
biztonsági szempontok miatt ellen-
őrizze a gépjármű körülötti területet
(különös tekintettel a gépjármű olda-
laira), és a féket használva lassan
vezessen.
lNe szereljen kiegé szítőket az érzé-
kelők érzékelési tartományába.
lA rendszer nem észleli közvetlenül
a lökhárítók alatt lévő tárgyakat.
Keskeny póznákhoz vagy az érzé-
kelőnél alacsonyabban lévő tár-
gyakhoz közeledve a rendszer nem
mindig figyelmez tet az ütközés
veszélyére, még akkor sem, ha
észlelésük már megtörtént.
nOldalsó érzékelők (felszereltség-
től függően)
A következő helyzetekben előfordul-
hat, hogy a követési távolság-érzé-
kelő nem működik megfelelően,
amely váratlan balesethez vezethet.
Vezessen óvatosan.
lElőfordulhat, hogy az oldalsó tár-
gyakat addig nem észleli a rend-
szer, amíg egy kis ideig nem vezeti
előtte a gépjárművet, és amíg az
oldalsó területek pásztázása nem
fejeződik be. ( 385. o.)
lAz oldalról felbukkanó tárgyakat, pl.
más gépjárműveke t, embereket
vagy állatokat a rendszer az oldalsó
tartományok pászt ázásának befeje-
zése után sem tu dja érzékelni.
lElőfordulhat, hogy a tárgyak a gép-
jármű környezeténe k helyzete miatt
az oldalsó tartományok pásztázá-
sának befejeződése után sem ész-
lelhetőek. Ez idő alatt az oldalsó
érzékelők kijelzői ( 383. o.) átme-
netileg kikapcsolnak.
nMikor kapcsolja ki a funkciót
A következő helyzetekben kapcsolja
ki a funkciót, mivel akkor is bekap-
csolhat, ha nem áll fenn az ütközés
esélye.
lA gépjárművön kerékdobra szerelt
antenna, vezeték nélküli antenna
vagy ködlámpa található.
lAz első vagy hátsó lökhárítót vagy
az érzékelőt erős ütés éri.
lNem eredeti Toyota felfüggesztést
(alacsonyabb felfüggesztést stb.)
szereltek be.
lVonószemek vannak felszerelve.
