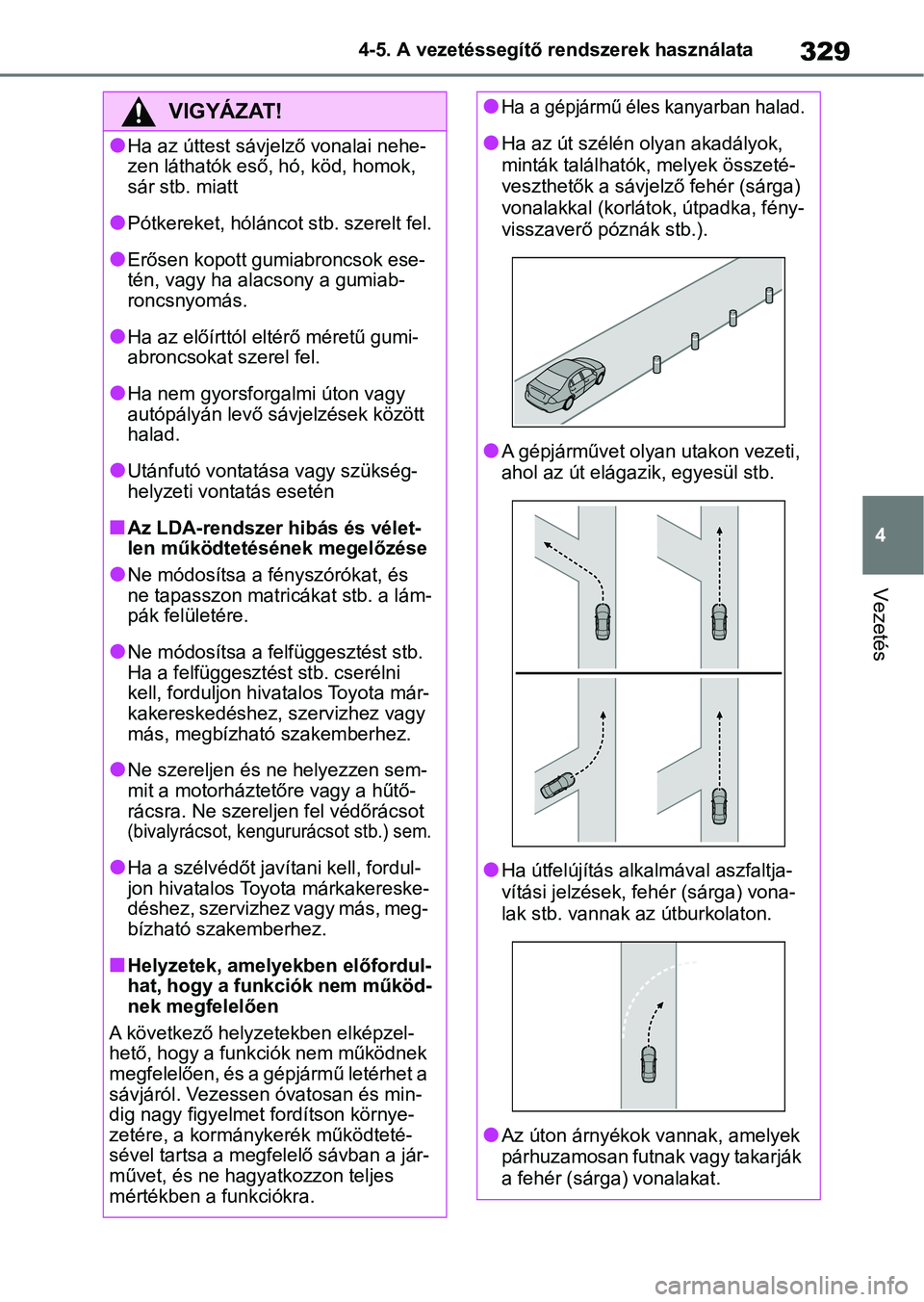

Page 329 of 688

329
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
VIGYÁZAT!
lHa az úttest sávjelző vonalai nehe-
zen láthatók eső, hó, köd, homok,
sár stb. miatt
lPótkereket, hóláncot stb. szerelt fel.
lErősen kopott gumiabroncsok ese-
tén, vagy ha alacsony a gumiab-
roncsnyomás.
lHa az előírttól eltérő méretű gumi-
abroncsokat szerel fel.
lHa nem gyorsforgalmi úton vagy
autópályán levő sávjelzések között
halad.
lUtánfutó vontatása vagy szükség-
helyzeti vontatás esetén
nAz LDA-rendszer hibás és vélet-
len működtetésének megelőzése
lNe módosítsa a f
ényszórókat, és
ne tapasszon matricákat stb. a lám-
pák felületére.
lNe módosítsa a felfüggesztést stb.
Ha a felfüggesztést stb. cserélni
kell, forduljon hivatalos Toyota már-
kakereskedéshez, szervizhez vagy
más, megbízható szakemberhez.
lNe szereljen és ne helyezzen sem-
mit a motorháztetőre vagy a hűtő-
rácsra. Ne szereljen fel védőrácsot
(bivalyrácsot, kengururácsot stb.) sem.
lHa a szélvédőt javítani kell, fordul-
jon hivatalos Toyota márkakereske-
déshez, szervizhez vagy más, meg-
bízható szakemberhez.
nHelyzetek, amely ekben előfordul-
hat, hogy a funkciók nem működ-
nek megfelelően
A következő helyzetekben elképzel-
hető, hogy a funkciók nem működnek
megfelelően, és a gépjármű letérhet a
sávjáról. Vezessen óvatosan és min-
dig nagy figyelmet fordítson környe-
zetére, a kormányke rék működteté-
sével tartsa a megfelelő sávban a jár-
művet, és ne hagyatkozzon teljes
mértékben a funkciókra.
lHa a gépjármű éles kanyarban halad.
lHa az út szélén olyan akadályok,
minták találhatók, melyek összeté-
veszthetők a sávjelző fehér (sárga)
vonalakkal (korláto k, útpadka, fény-
visszaverő póznák stb.).
lA gépjárművet olyan utakon vezeti,
ahol az út elágazik, egyesül stb.
lHa útfelújítás alkalmával aszfaltja-
vítási jelzések, fehér (sárga) vona-
lak stb. vannak a z útburkolaton.
lAz úton árnyékok vannak, amelyek
párhuzamosan futnak vagy takarják
a fehér (sárga) vonalakat.

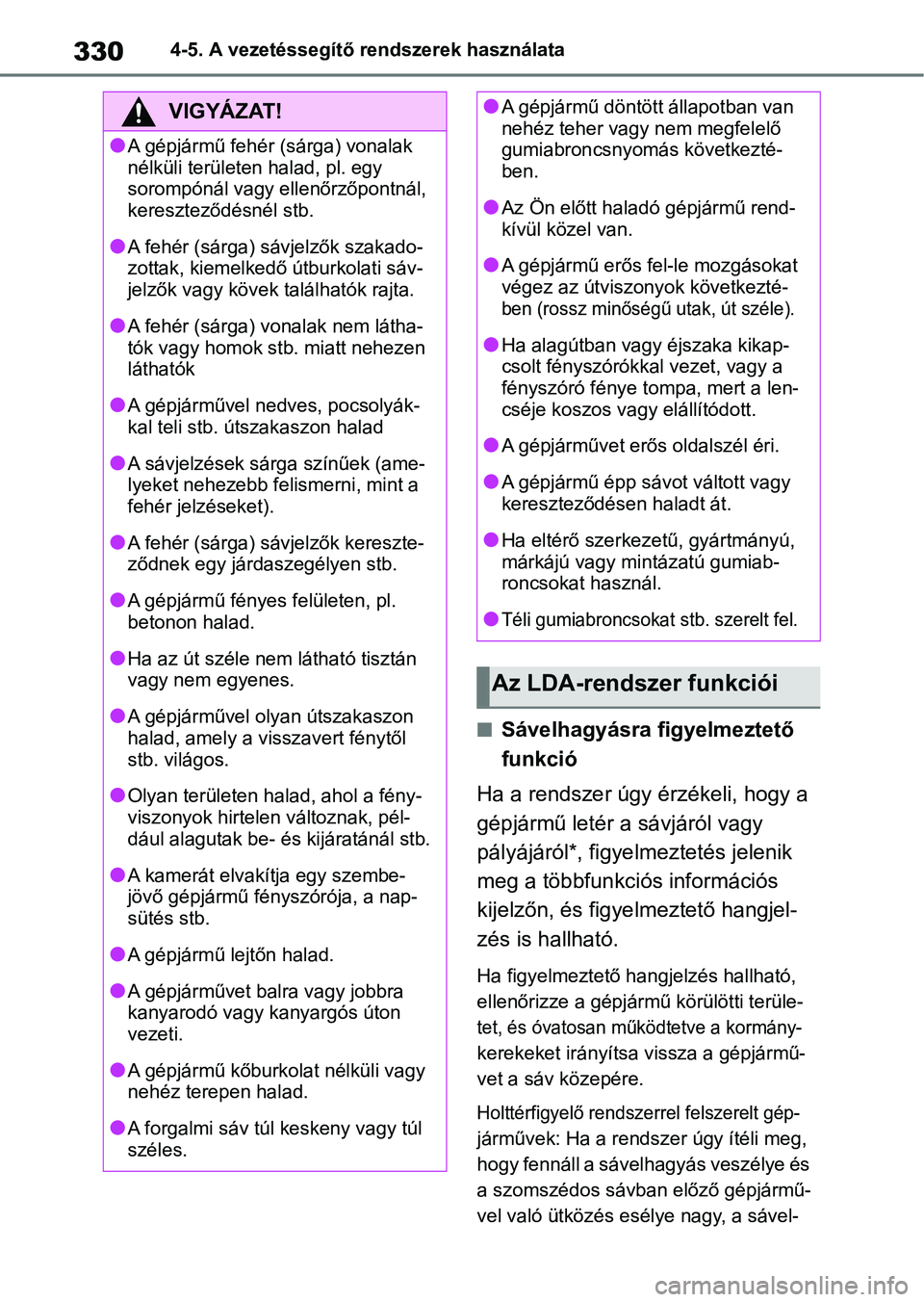

Page 330 of 688

3304-5. A vezetéssegítő rendszerek használata
nSávelhagyásra figyelmeztető
funkció
Ha a rendszer úgy érzékeli, hogy a
gépjármű letér a sávjáról vagy
pályájáról*, figye lmeztetés jelenik
meg a többfunkci ós információs
kijelzőn, és figyelmeztető hangjel-
zés is hallható.
Ha figyelmeztető hangjelzés hallható,
ellenőrizze a gépjármű körülötti terüle-
tet, és óvatosan működtetve a kormány-
kerekeket irányítsa vissza a gépjármű-
vet a sáv közepére.
Holttérfigyelő rendszerrel felszerelt gép-
járművek: Ha a rendszer úgy ítéli meg,
hogy fennáll a sávelhagyás veszélye és
a szomszédos sávban előző gépjármű-
vel való ütközés esélye nagy, a sável-
VIGYÁZAT!
lA gépjármű fehér (sárga) vonalak
nélküli területen halad, pl. egy
sorompónál vagy ellenőrzőpontnál,
kereszteződésnél stb.
lA fehér (sárga) sávjelzők szakado-
zottak, kiemelkedő útburkolati sáv-
jelzők vagy kövek találhatók rajta.
lA fehér (sárga) vonalak nem látha-
tók vagy homok stb. miatt nehezen
láthatók
lA gépjárművel nedves, pocsolyák-
kal teli stb. útszakaszon halad
lA sávjelzések sárga színűek (ame-
lyeket nehezebb felismerni, mint a
fehér jelzéseket).
lA fehér (sárga) sávjelzők kereszte-
ződnek egy járdaszegélyen stb.
lA gépjármű fényes felületen, pl.
betonon halad.
lHa az út széle nem látható tisztán
vagy nem egyenes.
lA gépjárművel olyan útszakaszon
halad, amely a visszavert fénytől
stb. világos.
lOlyan területen halad, ahol a fény-
viszonyok hirtelen változnak, pél-
dául alagutak be- és kijáratánál stb.
lA kamerát elvakítja egy szembe-
jövő gépjármű fényszórója, a nap-
sütés stb.
lA gépjármű lejtőn halad.
lA gépjárművet balra vagy jobbra
kanyarodó vagy kanyargós úton
vezeti.
lA gépjármű kőburkolat nélküli vagy
nehéz terepen halad.
lA forgalmi sáv túl keskeny vagy túl
széles.
lA gépjármű döntöt t állapotban van
nehéz teher vagy nem megfelelő
gumiabroncsnyomás következté-
ben.
lAz Ön előtt haladó gépjármű rend-
kívül közel van.
lA gépjármű erős fel-le mozgásokat
végez az útviszonyok következté-
ben (rossz minőségű ut ak, út széle).
lHa alagútban vagy éjszaka kikap-
csolt fényszórókkal vezet, vagy a
fényszóró fénye tompa, mert a len-
cséje koszos vagy elállítódott.
lA gépjárművet erős oldalszél éri.
lA gépjármű épp sávot váltott vagy
kereszteződésen haladt át.
lHa eltérő szerkezetű, gyártmányú,
márkájú vagy mintázatú gumiab-
roncsokat használ.
lTéli gumiabroncsokat stb. szerelt fel.
Az LDA-rendszer funkciói

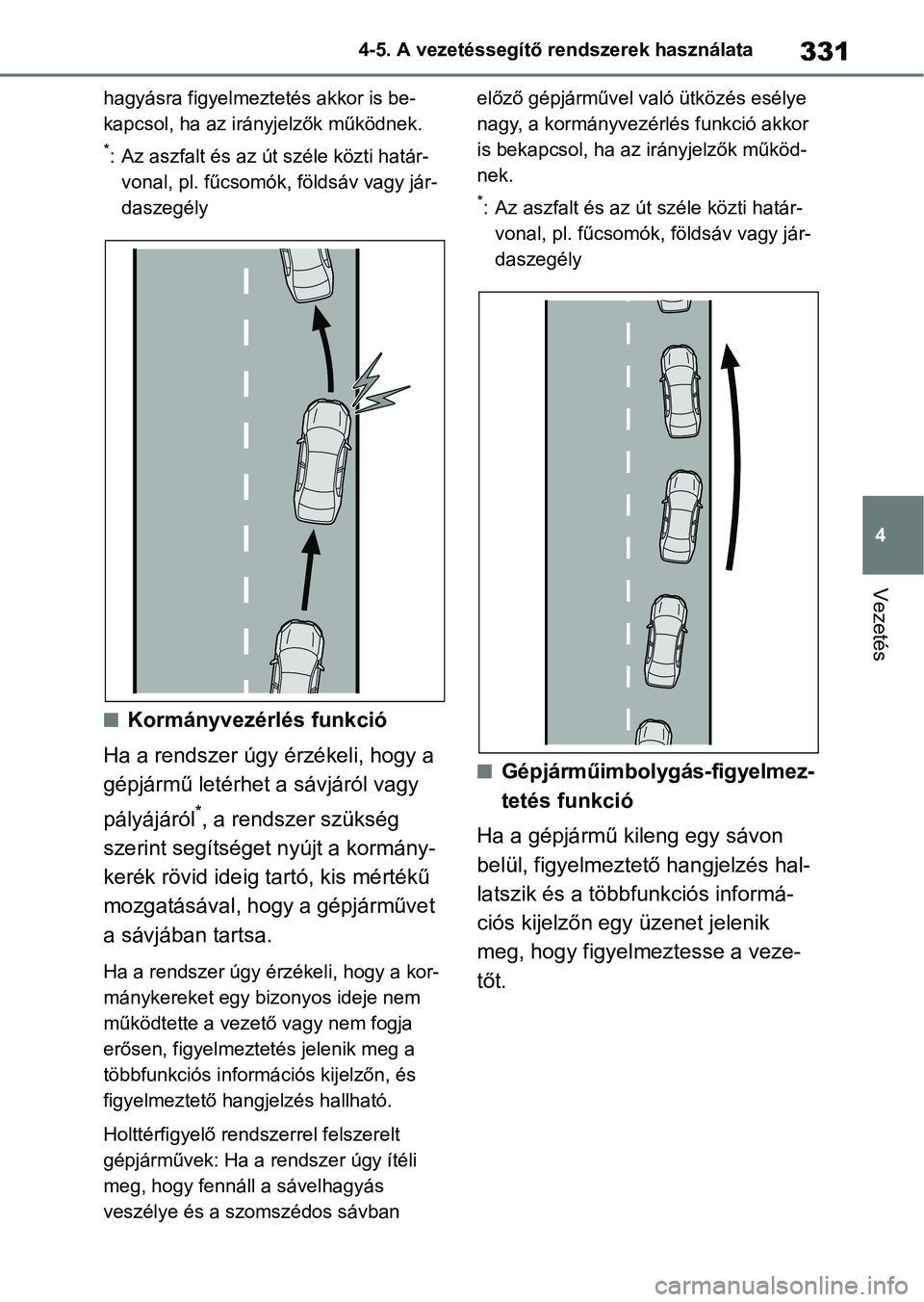

Page 331 of 688

331
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
hagyásra figyelmezte
tés akkor is be-
kapcsol, ha az irányjelzők működnek.
*: Az aszfalt és az út széle közti határ- vonal, pl. fűcsomók, földsáv vagy jár-
daszegély
nKormányvezérlés funkció
Ha a rendszer úgy érzékeli, hogy a
gépjármű letérhet a sávjáról vagy
pályájáról
*, a rendszer szükség
szerint segítséget n yújt a kormány-
kerék rövid ideig tartó, kis mértékű
mozgatásával, hogy a gépjárművet
a sávjában tartsa.
Ha a rendszer úgy érzékeli, hogy a kor-
mánykereket egy biz onyos ideje nem
működtette a vezet ő vagy nem fogja
erősen, figyelmeztetés jelenik meg a
többfunkciós információs kijelzőn, és
figyelmeztető hangjelzés hallható.
Holttérfigyelő rend szerrel felszerelt
gépjárművek: Ha a rendszer úgy ítéli
meg, hogy fennál l a sávelhagyás
veszélye és a szomszédos sávban előző gépjárművel való ütközés esélye
nagy, a kormányvezérlés funkció akkor
is bekapcsol, ha az irányjelzők működ-
nek.
*: Az aszfalt és az út
széle közti határ-
vonal, pl. fűcsomók, földsáv vagy jár-
daszegély
nGépjárműimbolygás-figyelmez-
tetés funkció
Ha a gépjármű k ileng egy sávon
belül, figyelmezte tő hangjelzés hal-
latszik és a többfunkciós informá-
ciós kijelzőn egy üzenet jelenik
meg, hogy figyelmeztesse a veze-
tőt.

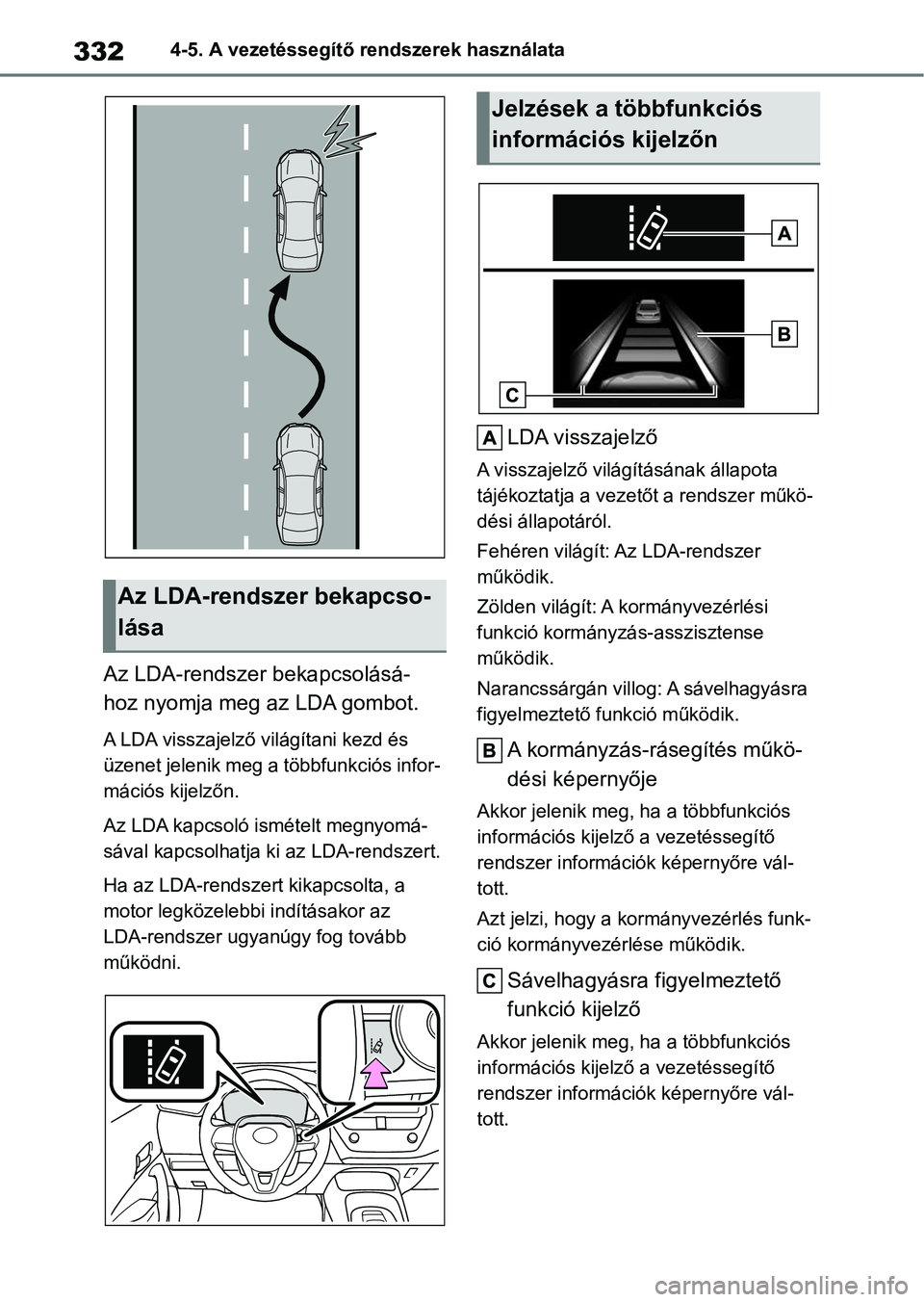

Page 332 of 688

3324-5. A vezetéssegítő rendszerek használata
Az LDA-rendszer bekapcsolásá-
hoz nyomja meg az LDA gombot.
A LDA visszajelző világítani kezd és
üzenet jelenik meg a többfunkciós infor-
mációs kijelzőn.
Az LDA kapcsoló ismételt megnyomá-
sával kapcsolhatja ki az LDA-rendszert.
Ha az LDA-rendszert kikapcsolta, a
motor legközelebbi indításakor az
LDA-rendszer ugyanúgy fog tovább
működni.
LDA visszajelző
A visszajelző világításának állapota
tájékoztatja a vezetőt a rendszer műkö-
dési állapotáról.
Fehéren világít: Az LDA-rendszer
működik.
Zölden világít: A kormányvezérlési
funkció kormányzá s-asszisztense
működik.
Narancssárgán villog: A sávelhagyásra
figyelmeztető f unkció működik.
A kormányzás-rásegítés műkö-
dési képernyője
Akkor jelenik meg, h a a többfunkciós
információs kijelz ő a vezetéssegítő
rendszer információk képernyőre vál-
tott.
Azt jelzi, hogy a kormányvezérlés funk-
ció kormányvezé rlése működik.
Sávelhagyásra figyelmeztető
funkció kijelző
Akkor jelenik meg, h a a többfunkciós
információs kijelz ő a vezetéssegítő
rendszer információk képernyőre vál-
tott.
Az LDA-rendszer bekapcso-
lása
Jelzések a többfunkciós
információs kijelzőn
Page 333 of 688

333
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
A megjelenített fehér vonalak
belseje fehér
Jelzi, hogy a rendszer felismeri a
fehér (sárga) vonalakat vagy pályát
*.
Ha a gépjármű letér a sávjáról, a
fehér vonal narancssárgán villog
azon az oldalon, amelyik irányban
a gépjármű letért a sávból.
A megjelenített fehér vonalak
belseje fekete
Azt jelzi, hogy a rendszer nem
ismeri fel a fehér (sárga) vonalakat
v ag y a pá lyá t
*, vagy ideiglenesen ki
van kapcsolva.
*: Az aszfalt és az út széle közti határ- vonal, pl. fűcsomók, földsáv vagy jár-
daszegély
nAz egyes funkciók működésének
feltételei
lSávelhagyásra figyelmeztető funkció
Ez a funkció csak akkor működik, ha az
összes alábbi feltétel teljesül. • Az LDA be van kapcsolva.
• A gépjármű sebessége kb. 50 km/h
(32 mph) vagy több.
• A rendszer a fehér (sárga) sávjelző
vonalakat vagy pályát* ismeri fel. (Ha
a rendszer a fehér (sárga) vonalakat
vagy a pályát
* csak az egyik oldalon
ismeri fel, a rendszer csak a felismert
oldalon fog működni.)
• A forgalmi sáv szélessége kb. 3 m
(9,8 ft.) vagy több.
• Nem működteti az irányjelző-kapcso- lókart.
(Kivéve, ha egy másik gépjármű abban
a sávban van, amely oldalon az irány-
jelzőt használta)
•
A gépjármű nem halad éles kanyarban.
• Nem tapasztalható rendszerhiba. (335. o.)
*: Az aszfalt és az út széle közti határvo-
nal, pl. fűcsomók, fö ldsáv vagy járda-
szegély
lKormányvezérlés funkció
Ez a funkció akkor működik, ha a sável-
hagyásra figyelmeztető funkció műkö-
dési feltételein kív ül az összes alábbi
feltétel teljesül.
• A többfunkciós információs kijelző menüjében a „Steering Assist” (kor-
mányrásegítés) beállítása bekapcsolt
állapotban van. ( 661. o.)
• Ha a gépjárművet nem gyorsítja vagy
lassítja egy bizonyos vagy nagyobb
mértékben.
• A kormánykereket nem a sávváltás-
hoz szükséges mért ékű kormányzási
erővel működteti.
• Az ABS, VSC, TRC és a PCS nem
működik.
• Ha a TRC vagy a VSC nincs kikap- csolva.
• Nem jelenik meg elengedett kormány- kerék figyelmeztetés. ( 334. o.)
lGépjárműimbolygás-figyelmeztetés
funkció
Ez a funkció csak ak kor működik, ha az
összes alábbi fel tétel teljesül.
Page 334 of 688

3344-5. A vezetéssegítő rendszerek használata
• A többfunkciós információs kijelző menüjében a „Sway Warning” (gépjár-
műimbolygás-figyelmeztetés) beállí-
tása bekapcsol t állapotban van.
( 661. o.)
• A gépjármű sebessége kb. 50 km/h (32 mph) vagy több.
• A forgalmi sáv szélessége kb. 3 m (9,8 ft.) vagy több.
• Nem tapasztalható rendszerhiba.
( 335. o.)
nA funkciók ideiglenes kikapcsolása
lHa a működési feltételek nem adottak,
a funkciók ideiglenesen kikapcsolhat-
nak. Azonban, ha a működési feltéte-
lek újra teljesülnek , a funkciók műkö-
dése visszaáll. ( 333. o.)
nKormányvezérlés funkció
lA gépjármű sebességétől, a sávelha-
gyási helyzettől, az útviszonyoktól stb.
függően a vezető úg y érzékelheti,
hogy a funkció nem működik, vagy
előfordulhat, hogy a funkció egyálta-
lán nem működik.
lA funkció kormányvezé rlését felülírja
az, hogy a vezető működteti a kor-
mánykereket.
lNe próbálja meg saját maga tesztelni
a kormányvezérlési funkciót.
nSávelhagyásra figyelmeztető funkció
lA figyelmeztető hangjelzés néha ne-
hezen hallható, pl. külső zajok, zene-
lejátszás stb. miatt.
lHa a pálya* széle nem látható tisztán
vagy nem egyenes, előfordulhat, hogy
a sávelhagyásra fi gyelmeztetés funk-
ció nem működik.
lElőfordulhat, hogy a rendszer úgy ítéli
meg, hogy fennáll a szomszédos sáv-
ban lévő gépjárművel történő ütközés
esélye.
lNe kísérelje meg saját maga tesztelni
a sávelhagyásra fi gyelmeztetés funk-
ció működését.
*: Az aszfalt és az út széle közti határvo-
nal, pl. fűcsomók, földsáv vagy járda-
szegély
nElengedett kormánykerék figyel-
meztetés
Az alábbi helyzetekben egy figyelmez-
tető üzenet arra ösztökéli a vezetőt,
hogy fogja meg a kormánykereket, és a
többfunkciós információs kijelzőn az
ábrán látható szim bólum jelenik meg,
hogy figyelmeztesse a vezetőt. A figyel-
meztetés megszűnik, ha a rendszer úgy
ítéli meg, hogy a vezető megfogta a kor-
mánykereket. A rendszer használatakor
mindig tartsa a kez ét a kormánykeré-
ken, függetlenül attól, hogy megjelenik-e
a figyelmeztetés.
lHa a rendszer úgy ítéli meg, hogy a
vezető a kormánykeré k tartása nélkül
vezet a rendszer bek apcsolt állapota
mellett
Ha a vezető továbbra sem fogja meg a
kormánykereket, figye lmeztető hangjel-
zés hallatszik, a rend szer figyelmezteti a
vezetőt és a funkció ideiglenesen kikap-
csol. Ez a figyelmeztetés ugyanúgy
működik, amikor a vezető csak rövid
ideig kezeli a kormányt.
lHa a rendszer úgy ítéli meg, hogy a
gépjármű kanyarívben haladva kanya-
rodás helyett le tér a sávjából
A gépjármű és az út állapotának függvé-
nyében előfordulhat, hogy a figyelmez-
tetés nem lép működésbe. Továbbá, ha
a rendszer úgy ítéli meg, hogy a gép-
jármű kanyarívben hal ad, a figyelmezte-
tések előbb történnek, mint egyenes
vonalú vezetéskor.
lHa a rendszer úgy ítéli meg, hogy a
vezető úgy vezet, hogy közben nem
fogja a kormánykereket, miközben a
kormányvezérlés funkció kormányke-
rék-rásegítése be van kapcsolva.

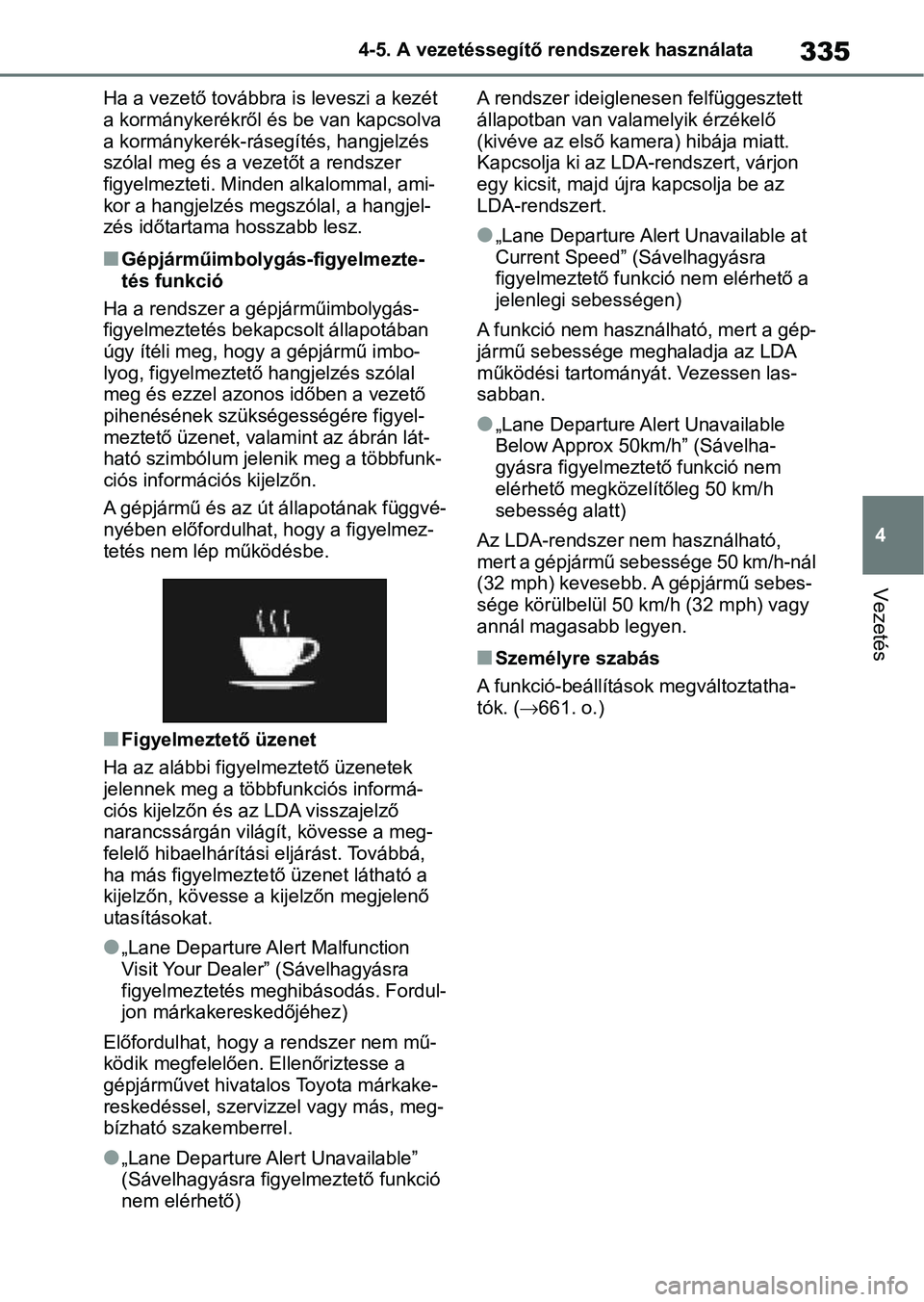

Page 335 of 688

335
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
Ha a vezető továbbra is leveszi a kezét
a kormánykerékről é
s be van kapcsolva
a kormánykerék-rásegítés, hangjelzés
szólal meg és a vezetőt a rendszer
figyelmezteti. Minden alkalommal, ami-
kor a hangjelzés megszólal, a hangjel-
zés időtartama hosszabb lesz.
nGépjárműimbolygás-figyelmezte-
tés funkció
Ha a rendszer a gépjárműimbolygás-
figyelmeztetés bekapcsolt állapotában
úgy ítéli meg, hogy a gépjármű imbo-
lyog, figyelmeztető hangjelzés szólal
meg és ezzel azonos időben a vezető
pihenésének szükségességére figyel-
meztető üzenet, vala mint az ábrán lát-
ható szimbólum jelenik meg a többfunk-
ciós információs kijelzőn.
A gépjármű és az út állapotának függvé-
nyében előfordulhat, hogy a figyelmez-
tetés nem lép működésbe.
nFigyelmeztető üzenet
Ha az alábbi figyelmeztető üzenetek
jelennek meg a többfunkciós informá-
ciós kijelzőn és a z LDA visszajelző
narancssárgán vilá gít, kövesse a meg-
felelő hibaelhárítási eljárást. Továbbá,
ha más figyelmezte tő üzenet látható a
kijelzőn, kövesse a kijelzőn megjelenő
utasításokat.
l„Lane Departure Alert Malfunction
Visit Your Dealer” (Sávelhagyásra
figyelmeztetés meghibásodás. Fordul-
jon márkakereskedőjéhez)
Előfordulhat, hogy a rendszer nem mű-
ködik megfelelően. Ellenőriztesse a
gépjárművet hivatalo s Toyota márkake-
reskedéssel, szervizzel vagy más, meg-
bízható szakemberrel.
l„Lane Departure Alert Unavailable”
(Sávelhagyásra figyelmeztető funkció
nem elérhető) A rendszer ideiglenesen felfüggesztett
állapotban van valamelyik érzékelő
(kivéve az első kame
ra) hibája miatt.
Kapcsolja ki az LDA-rendszert, várjon
egy kicsit, majd újra kapcsolja be az
LDA-rendszert.
l„Lane Departure Alert Unavailable at
Current Speed” (Sávelhagyásra
figyelmeztető fun kció nem elérhető a
jelenlegi sebességen)
A funkció nem használható, mert a gép-
jármű sebessége meghaladja az LDA
működési tartomány át. Vezessen las-
sabban.
l„Lane Departure Alert Unavailable
Below Approx 50km/h” (Sávelha-
gyásra figyelmeztető funkció nem
elérhető megközel ítőleg 50 km/h
sebesség alatt)
Az LDA-rendszer nem használható,
mert a gépjármű sebessége 50 km/h-nál
(32 mph) kevesebb. A gépjármű sebes-
sége körülbelül 50 k m/h (32 mph) vagy
annál magasabb legyen.
nSzemélyre szabás
A funkció-beállítások megváltoztatha-
tók. ( 661. o.)

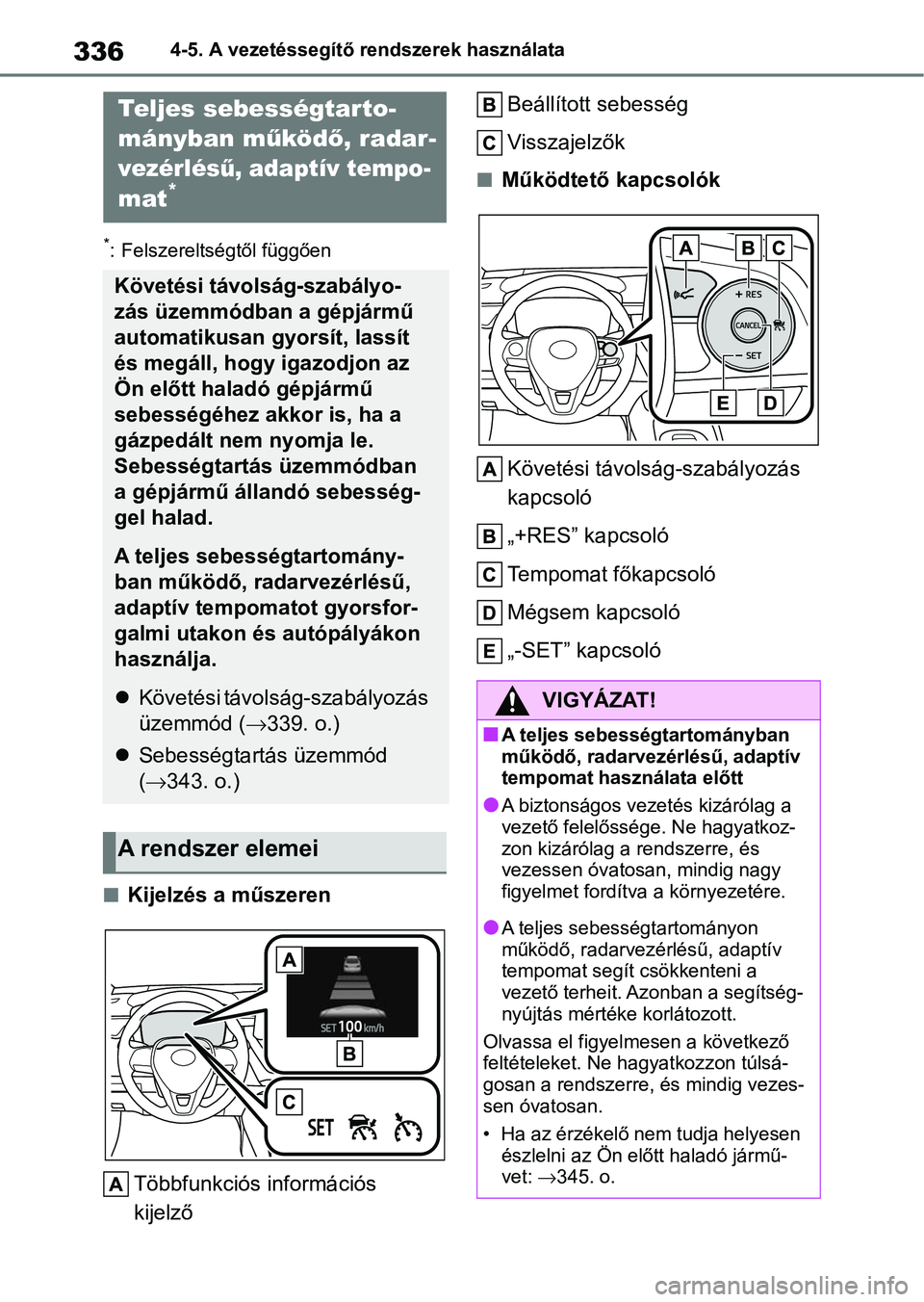

Page 336 of 688

3364-5. A vezetéssegítő rendszerek használata
*: Felszereltségtől függően
nKijelzés a műszerenTöbbfunkciós információs
kijelző Beállított sebesség
Visszajelzők
nMűködtető kapcsolók
Követési távolság-szabályozás
kapcsoló
„+RES” kapcsoló
Tempomat főkapcsoló
Mégsem kapcsoló
„-SET” kapcsoló
Teljes sebességtarto-
mányban működ ő, radar-
vezér lés ű, adaptív tempo-
mat*
Követési távolság-szabályo-
zás üzemmódban a gépjármű
automatikusan gyorsít, lassít
és megáll, hogy igazodjon az
Ön előtt haladó gépjármű
sebességéhez akkor is, ha a
gázpedált nem nyomja le.
Sebességtartás üzemmódban
a gépjármű állandó sebesség-
gel halad.
A teljes sebességtartomány-
ban működő, radarvezérlésű,
adaptív tempomatot gyorsfor-
galmi utakon és autópályákon
használja.
Követési távolság-szabályozás
üzemmód ( 339. o.)
Sebességtartás üzemmód
( 343. o.)
A rendszer elemei
VIGYÁZAT!
nA teljes sebességtartományban
működő, radarvezérlésű, adaptív
tempomat haszn álata előtt
lA biztonságos veze tés kizárólag a
vezető felelőssége. Ne hagyatkoz-
zon kizárólag a rendszerre, és
vezessen óvatosan, mindig nagy
figyelmet fordítva a környezetére.
lA teljes sebességtartományon
működő, radarvezérlésű, adaptív
tempomat segít csökkenteni a
vezető terheit. Azonban a segítség-
nyújtás mértéke korlátozott.
Olvassa el figyelmesen a következő
feltételeket. Ne hagyatkozzon túlsá-
gosan a rendszerre, és mindig vezes-
sen óvatosan.
• Ha az érzékelő nem tudja helyesen észlelni az Ön elő tt haladó jármű-
vet: 345. o.
