2019 TOYOTA COROLLA HATCHBACK Kezelési útmutató (in Hungarian)

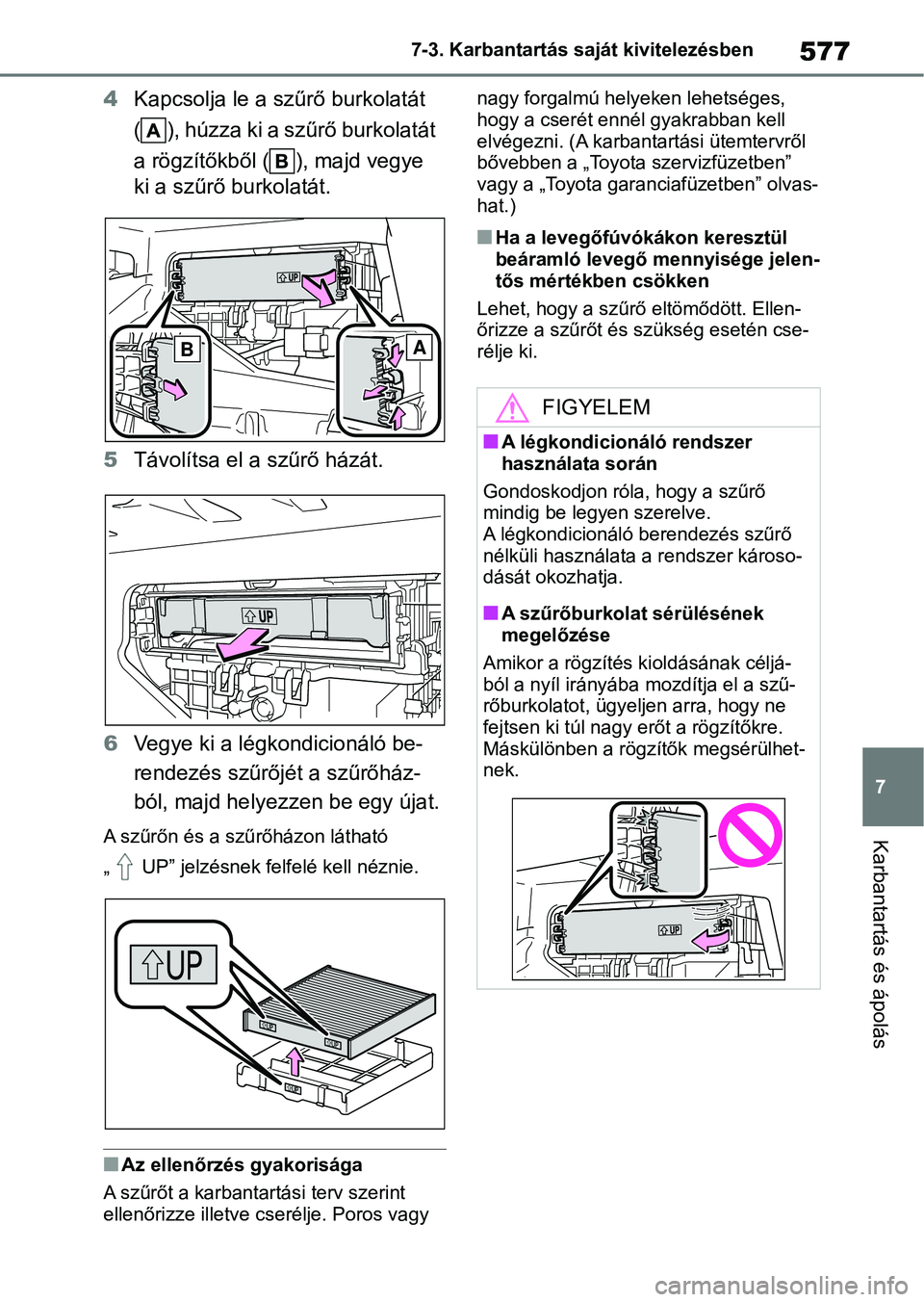

577
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
4
Kapcsolja le a szűrő burkolatát
( ), húzza ki a szűrő burkolatát
a rögzítőkből ( ), majd vegye
ki a szűrő burkolatát.
5 Távolítsa el a szűrő házát.
6 Vegye ki a légkondicionáló be-
rendezés szűrőjét a szűrőház-
ból, majd helyezzen be egy újat.
A szűrőn és a szű rőházon látható
„ UP” jelzésnek felfelé kell néznie.
nAz ellenőrzés gyakorisága
A szűrőt a karbantar tási terv szerint
ellenőrizze illetve cserélje. Poros vagy nagy forgalmú helyeken lehetséges,
hogy a cserét ennél gyakrabban kell
elvégezni. (A karbantartási ütemtervről
bővebben a „Toyota szervizfüzetben”
vagy a „Toyota garanciafüzetben” olvas-
hat.)
nHa a levegőfúvókákon keresztül
beáramló levegő mennyisége jelen-
tős mértékben csökken
Lehet, hogy a szűrő eltömődött. Ellen-
őrizze a szűrőt és szükség esetén cse-
rélje ki.
AB
FIGYELEM
nA légkondicionáló rendszer
használata során
Gondoskodjon róla, hogy a szűrő
mindig be legyen szerelve.
A légkondicionáló berendezés szűrő
nélküli használata a rendszer károso-
dását okozhatja.
nA szűrőburkolat sérülésének
megelőzése
Amikor a rögzítés kioldásának céljá-
ból a nyíl irányába mozdítja el a szű-
rőburkolatot, ügyeljen arra, hogy ne
fejtsen ki túl nagy erőt a rögzítőkre.
Máskülönben a rögzítők megsérülhet-
nek.

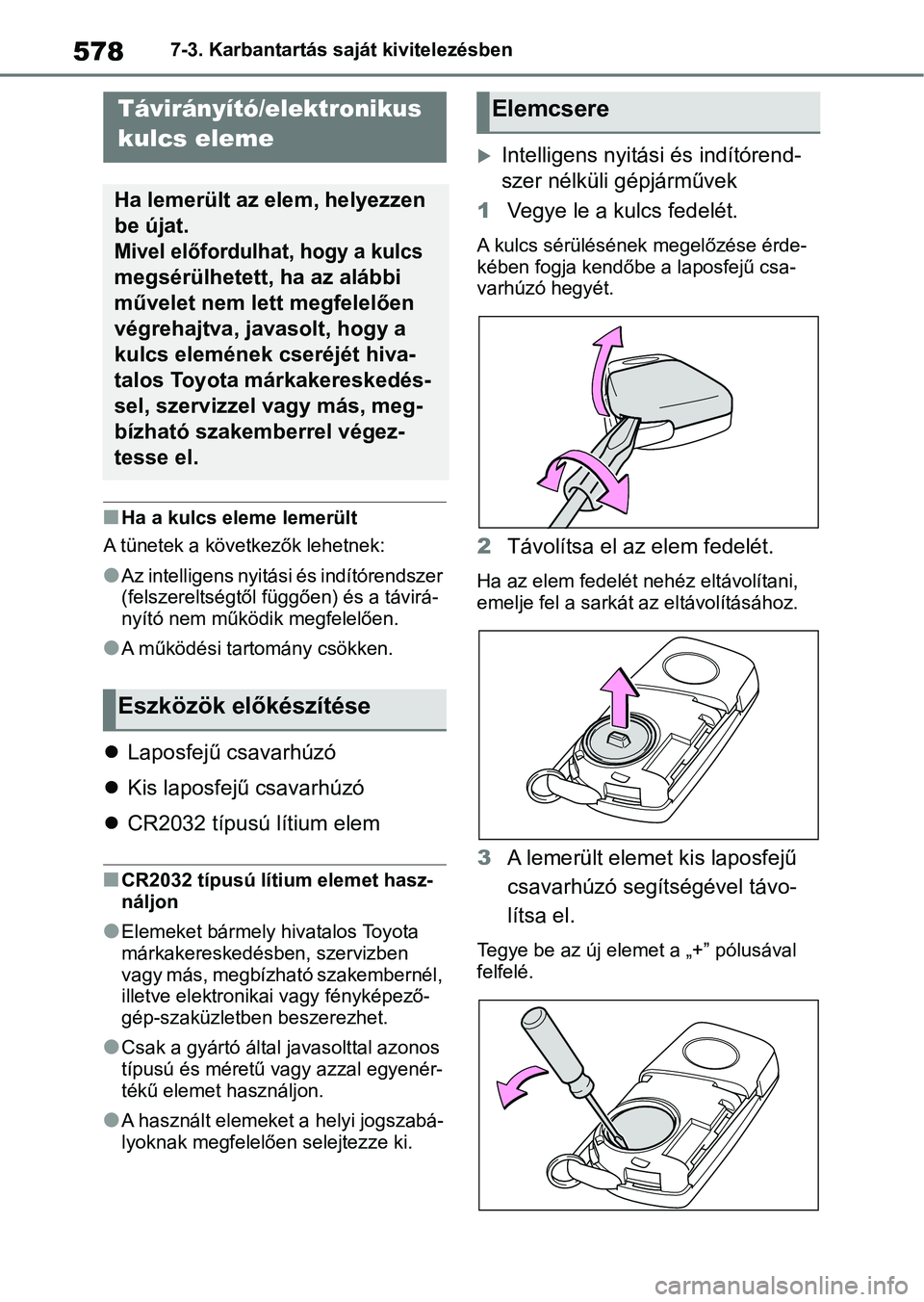

5787-3. Karbantartás saját kivitelezésben
nHa a kulcs eleme lemerült
A tünetek a következők lehetnek:
lAz intelligens nyitási és indítórendszer
(felszereltségtől függően) és a távirá-
nyító nem működik megfelelően.
lA működési tartomány csökken.
 Laposfejű csavarhúzó
 Kis laposfejű csavarhúzó
 CR2032 típusú lítium elem
nCR2032 típusú lítium elemet hasz-
náljon
lElemeket bármely hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakembernél,
illetve elektronikai vagy fényképező-
gép-szaküzletben beszerezhet.
lCsak a gyártó által javasolttal azonos
típusú és méretű v agy azzal egyenér-
tékű elemet használjon.
lA használt elemeket a helyi jogszabá-
lyoknak megfelelően selejtezze ki.
Intelligens nyitási és indítórend-
szer nélküli gépjárművek
1 Vegye le a kulcs fedelét.
A kulcs sérülésének megelőzése érde-
kében fogja kendőbe a laposfejű csa-
varhúzó hegyét.
2Távolítsa el az elem fedelét.
Ha az elem fedelét nehéz eltávolítani,
emelje fel a sarkát a z eltávolításához.
3A lemerült elemet kis laposfejű
csavarhúzó segítségével távo-
lítsa el.
Tegye be az új eleme t a „+” pólusával
felfelé.
Távirányító/elektronikus
kulcs eleme
Ha lemerült az elem, helyezzen
be újat.
Mivel előfordulhat, hogy a kulcs
megsérülhetett, ha az alábbi
művelet nem lett megfelelően
végrehajtva, javasolt, hogy a
kulcs elemének cseréjét hiva-
talos Toyota márkakereskedés-
sel, szervizzel v agy más, meg-
bízható szakemberrel végez-
tesse el.
Eszközök előkészítése
Elemcsere

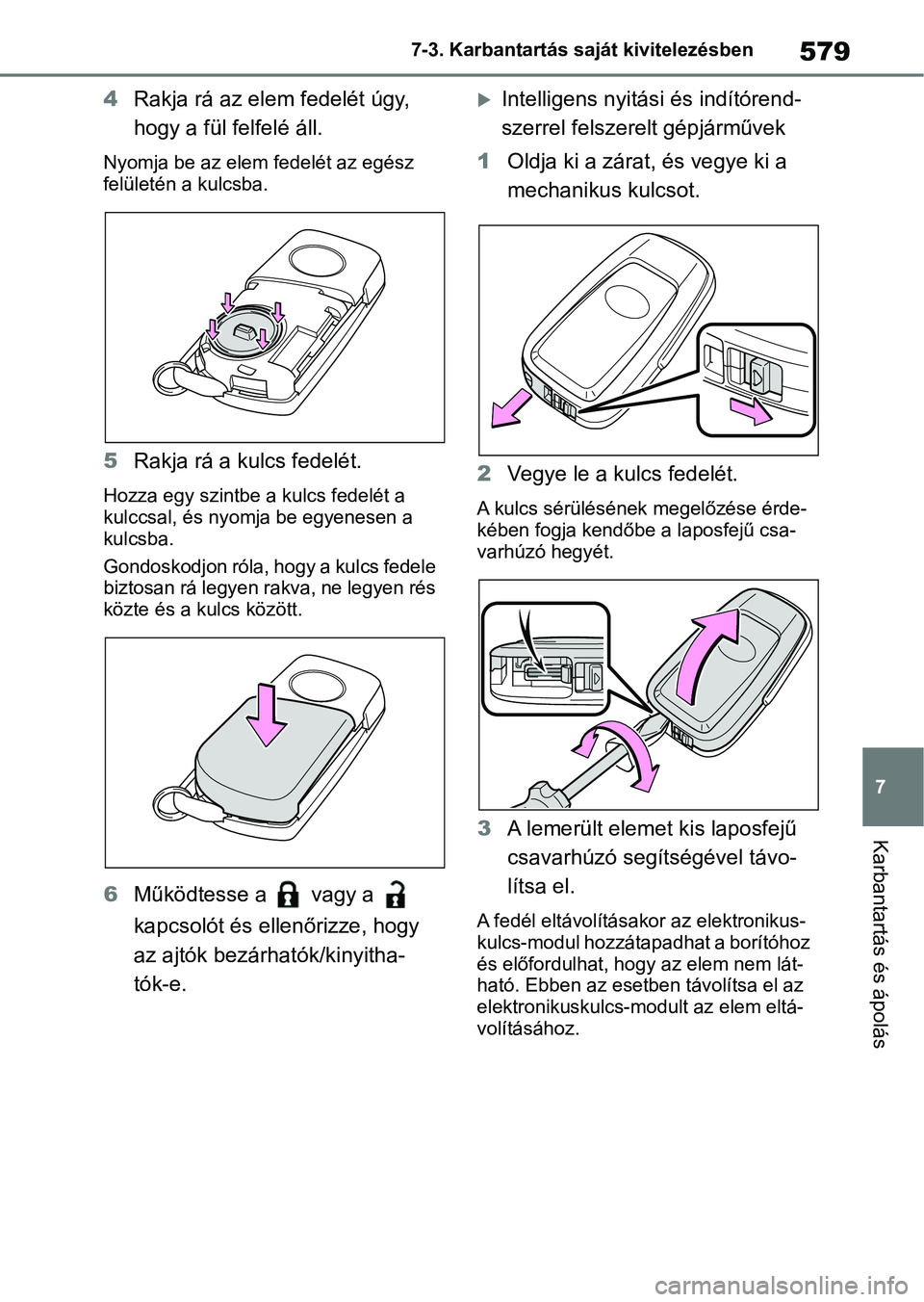

579
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
4
Rakja rá az elem fedelét úgy,
hogy a fül felfelé áll.
Nyomja be az elem fedelét az egész
felületén a kulcsba.
5Rakja rá a kulcs fedelét.
Hozza egy szintbe a kulcs fedelét a
kulccsal, és nyomja be egyenesen a
kulcsba.
Gondoskodjon róla, hogy a kulcs fedele
biztosan rá legyen rakva, ne legyen rés
közte és a kulcs között.
6 Működtesse a vagy a
kapcsolót és ellenőrizze, hogy
az ajtók bezárhatók/kinyitha-
tók-e.
Intelligens nyitási és indítórend-
szerrel felszerelt gépjárművek
1 Oldja ki a zárat, és vegye ki a
mechanikus kulcsot.
2 Vegye le a kulcs fedelét.
A kulcs sérülésének megelőzése érde-
kében fogja kendőbe a laposfejű csa-
varhúzó hegyét.
3A lemerült elemet kis laposfejű
csavarhúzó segítségével távo-
lítsa el.
A fedél eltávolítása kor az elektronikus-
kulcs-modul hozzátapadhat a borítóhoz
és előfordulhat, hogy az elem nem lát-
ható. Ebben az esetben távolítsa el az
elektronikuskulcs-modult az elem eltá-
volításához.

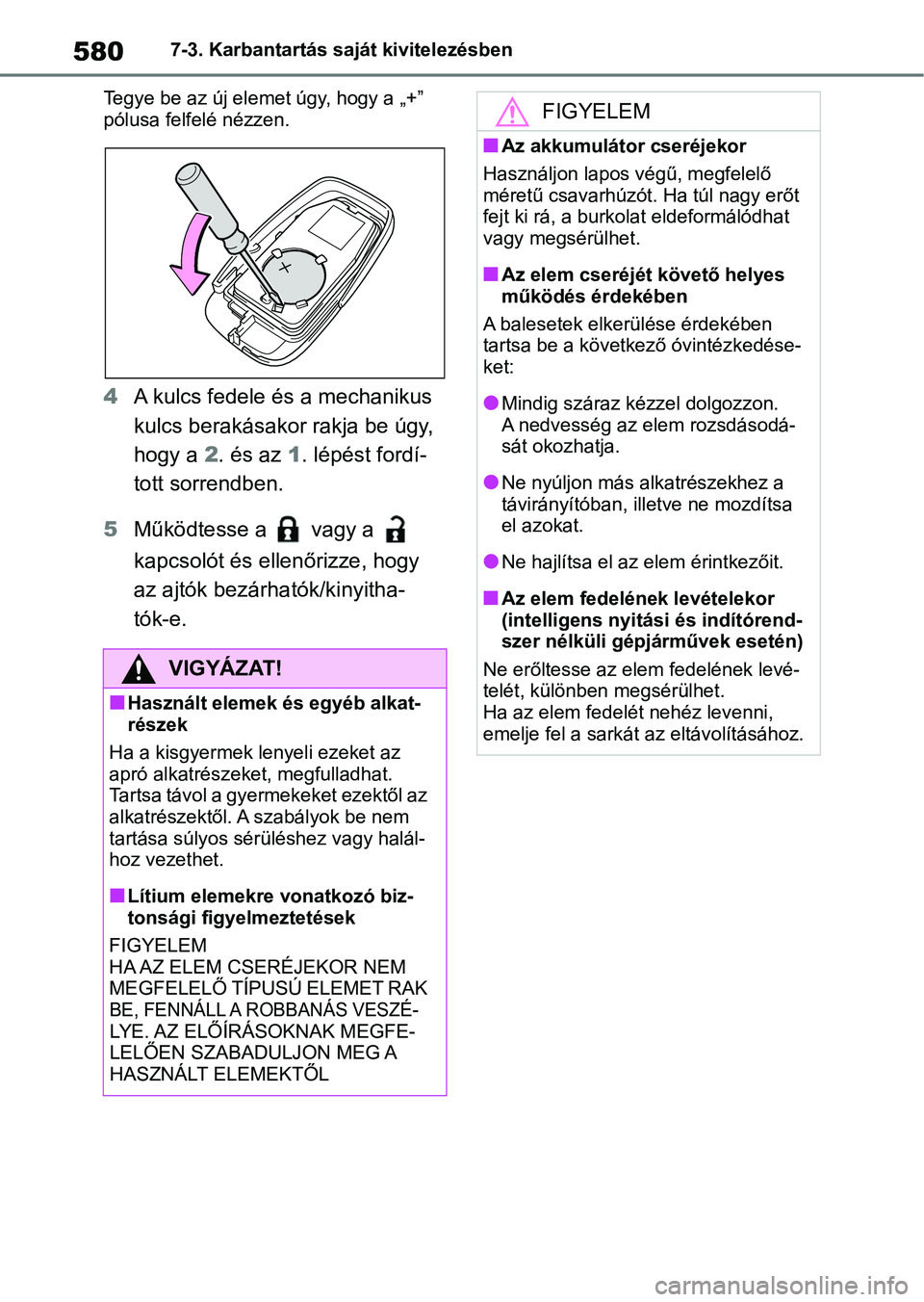

5807-3. Karbantartás saját kivitelezésben
Tegye be az új elem et úgy, hogy a „+”
pólusa felfelé nézzen.
4 A kulcs fedele és a mechanikus
kulcs berakásakor rakja be úgy,
hogy a 2. és az 1. lépést fordí-
tott sorrendben.
5 Működtesse a vagy a
kapcsolót és ellenőrizze, hogy
az ajtók bezárhatók/kinyitha-
tók-e.
VIGYÁZAT!
nHasznált elemek és egyéb alkat-
részek
Ha a kisgyermek lenyeli ezeket az
apró alkatrészeket, megfulladhat.
Tartsa távol a gyermekeket ezektől az
alkatrészektől. A szabályok be nem
tartása súlyos sérüléshez vagy halál-
hoz vezethet.
nLítium elemekre vonatkozó biz-
tonsági figyelmeztetések
FIGYELEM
HA AZ ELEM CSERÉJEKOR NEM
MEGFELELŐ TÍPUSÚ ELEMET RAK
BE, FENNÁLL A ROBBANÁS VESZÉ-
LYE. AZ ELŐÍRÁSOKNAK MEGFE-
LELŐEN SZABADULJON MEG A
HASZNÁLT ELEMEKTŐL
FIGYELEM
nAz akkumulátor cseréjekor
Használjon lapos végű, megfelelő
méretű csavarhúzót . Ha túl nagy erőt
fejt ki rá, a burkol at eldeformálódhat
vagy megsérülhet.
nAz elem cseréjét követő helyes
működés érdekében
A balesetek elker ülése érdekében
tartsa be a következő óvintézkedése-
ket:
lMindig száraz kézzel dolgozzon.
A nedvesség az elem rozsdásodá-
sát okozhatja.
lNe nyúljon más alkatrészekhez a
távirányítóban, illetve ne mozdítsa
el azokat.
lNe hajlítsa el az elem érintkezőit.
nAz elem fedelének levételekor
(intelligens nyitási és indítórend-
szer nélküli gépjárművek esetén)
Ne erőltesse az elem fedelének levé-
telét, különben megsérülhet.
Ha az elem fedelét nehéz levenni,
emelje fel a sarkát az eltávolításához.

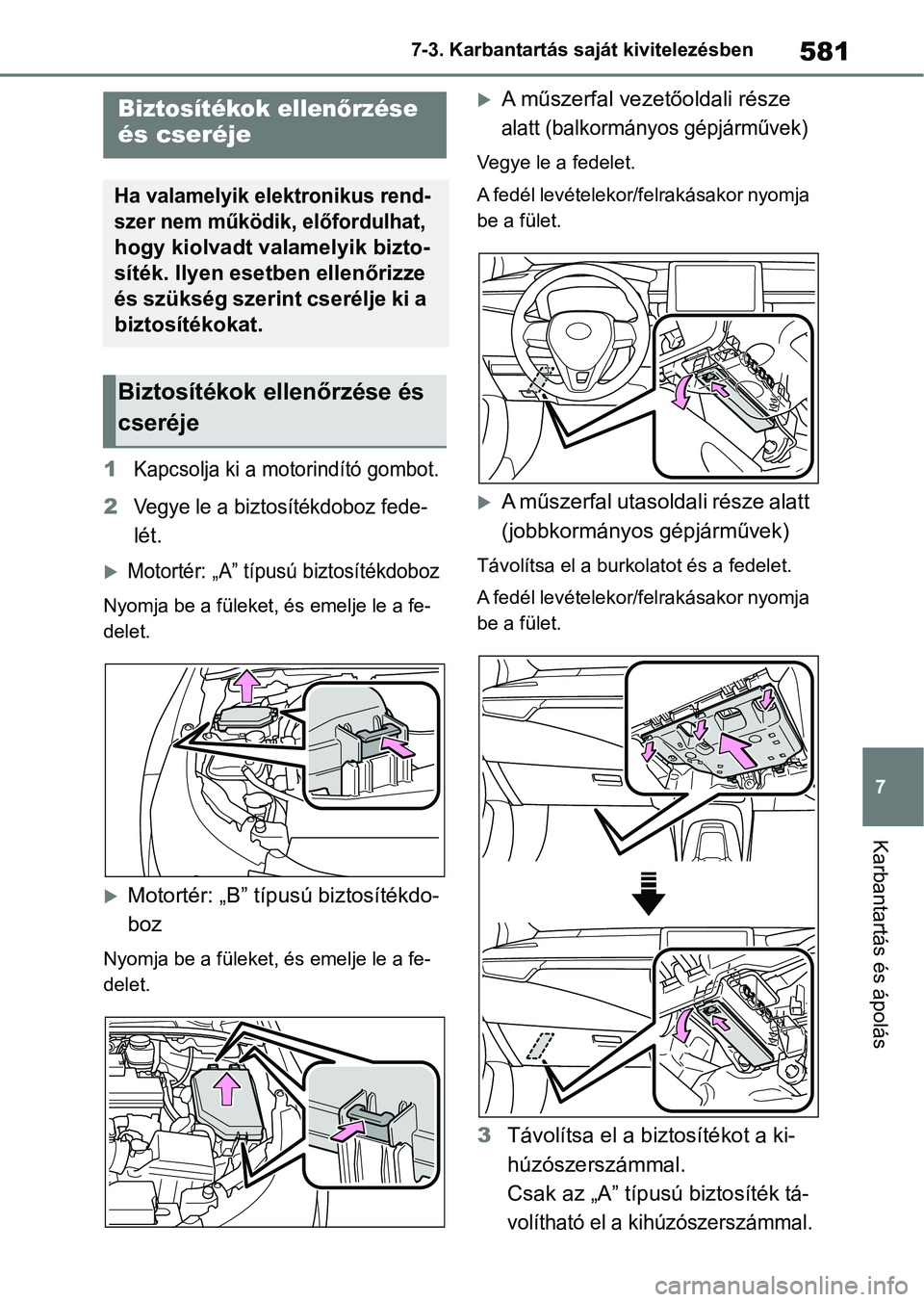

581
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
1Kapcsolja ki a motorindító gombot.
2Vegye le a biztosítékdoboz fede-
lét.
Motortér: „A” típusú biztosítékdoboz
Nyomja be a füleket, és emelje le a fe-
delet.
Motortér: „B” típusú biztosítékdo-
boz
Nyomja be a füleket, és emelje le a fe-
delet.
A műszerfal vezetőoldali része
alatt (balkormányos gépjárművek)
Vegye le a fedelet.
A fedél levételekor/felrakásakor nyomja
be a fület.
A műszerfal utasol dali része alatt
(jobbkormányos gépjárművek)
Távolítsa el a burkolatot és a fedelet.
A fedél levételekor/felrakásakor nyomja
be a fület.
3 Távolítsa el a biztosítékot a ki-
húzószerszámmal.
Csak az „A” típusú biztosíték
tá-
volítható el a kihúzószerszámmal.
Biztosítékok ellen őrzése
és cseréje
Ha valamelyik elektronikus rend-
szer nem működik, előfordulhat,

hogy kiolvadt valamelyik bizto-
síték. Ilyen esetben ellenőrizze
és szükség szerint cserélje ki a
biztosítékokat.
Biztosítékok ellenőrzése és
cseréje

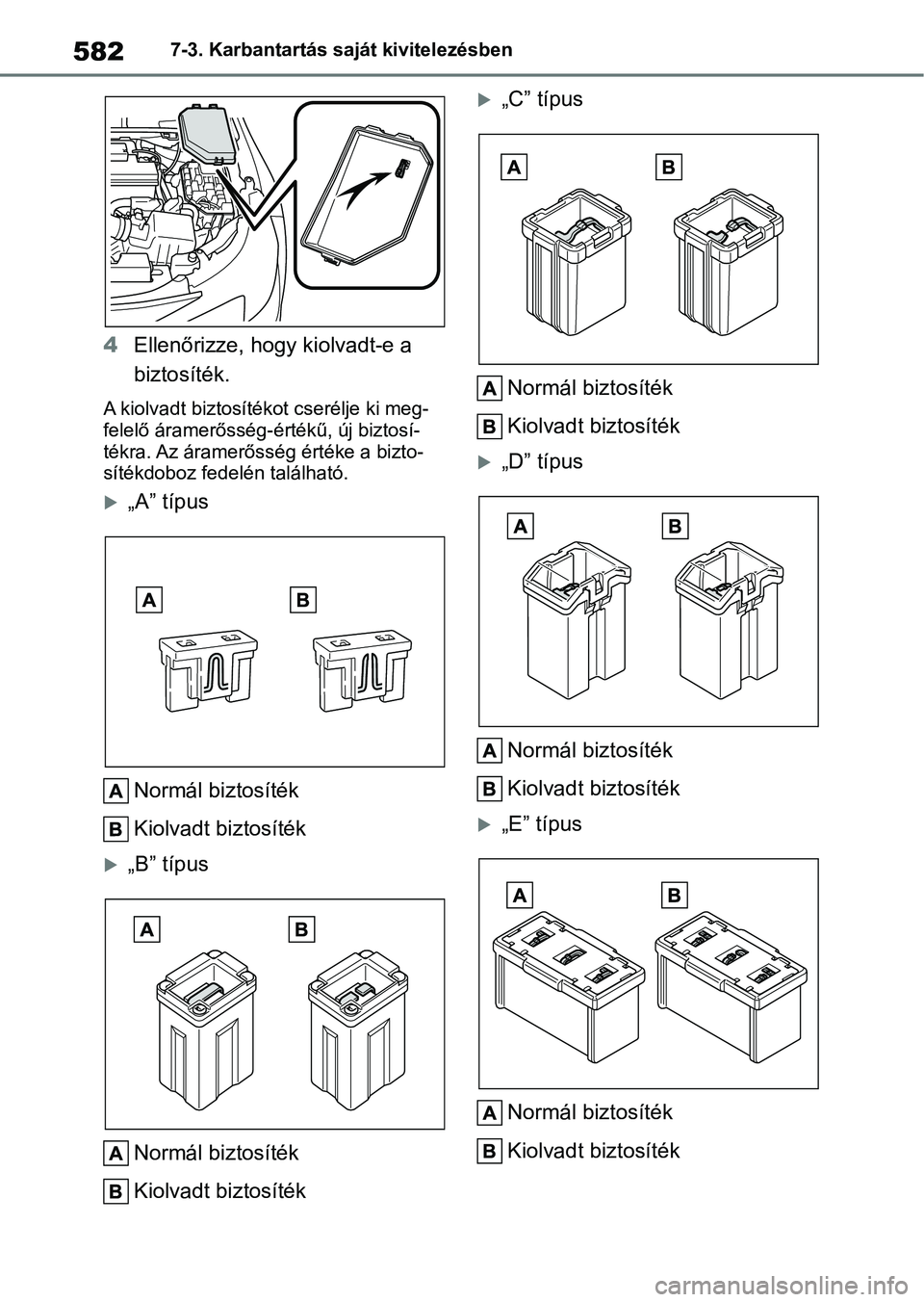

5827-3. Karbantartás saját kivitelezésben
4Ellenőrizze, hogy kiolvadt-e a
biztosíték.
A kiolvadt biztosíté kot cserélje ki meg-
felelő áramerősség- értékű, új biztosí-
tékra. Az áramerősség értéke a bizto-
sítékdoboz fedelén található.
„A” típus
Normál biztosíték
Kiolvadt biztosíték
„B” típusNormál biztosíték
Kiolvadt biztosíték
„C” típusNormál biztosíték
Kiolvadt biztosíték
„D” típusNormál biztosíték
Kiolvadt biztosíték
„E” típusNormál biztosíték
Kiolvadt biztosíték

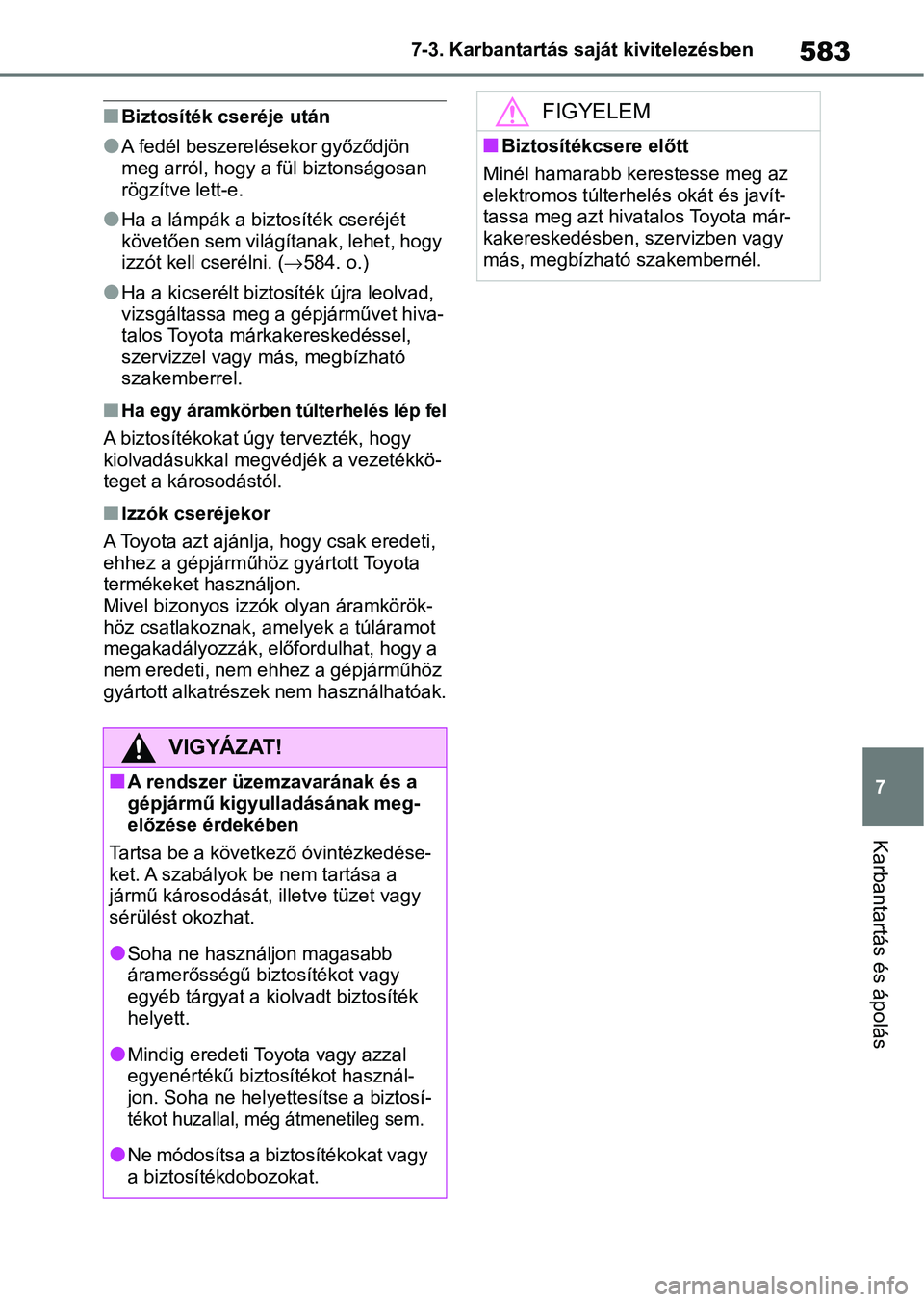

583
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
nBiztosíték cseréje után
lA fedél beszerelésekor győződjön
meg arról, hogy a fül biztonságosan
rögzítve lett-e.
lHa a lámpák a biztosíték cseréjét
követően sem világítanak, lehet, hogy
izzót kell cserélni. (
584. o.)
lHa a kicserélt biztosíték újra leolvad,
vizsgáltassa meg a gépjárművet hiva-
talos Toyota márkakereskedéssel,
szervizzel vagy más, megbízható
szakemberrel.
nHa egy áramkörben túlterhelés lép fel
A biztosítékokat úgy tervezték, hogy
kiolvadásukkal megv édjék a vezetékkö-
teget a károsodástól.
nIzzók cseréjekor
A Toyota azt ajánlja , hogy csak eredeti,
ehhez a gépjárműhö z gyártott Toyota
termékeket használjon.
Mivel bizonyos izzók olyan áramkörök-
höz csatlakoznak, a melyek a túláramot
megakadályozzák, előfordulhat, hogy a
nem eredeti, nem ehhez a gépjárműhöz
gyártott alkatrészek nem használhatóak.
VIGYÁZAT!
nA rendszer üzemzavarának és a
gépjármű kigyulladásának meg-
előzése érdekében
Tartsa be a követk ező óvintézkedése-
ket. A szabályok be nem tartása a
jármű károsodását, il letve tüzet vagy
sérülést okozhat.
lSoha ne használjon magasabb
áramerősségű biztosítékot vagy
egyéb tárgyat a kiolvadt biztosíték
helyett.
lMindig eredeti Toyota vagy azzal
egyenértékű biztosítékot használ-
jon. Soha ne helyettesítse a biztosí-
tékot huzallal, m ég átmenetileg sem.
lN e m ó dos í ts a a bi z tosítékokat vagy
a biztosítékdobozokat.
FIGYELEM
nBiztosítékcsere előtt
Minél hamarabb kerestesse meg az
elektromos túlterhelés okát és javít-
tassa meg azt hivatalos Toyota már-
kakereskedésben, szervizben vagy
más, megbízható szakembernél.

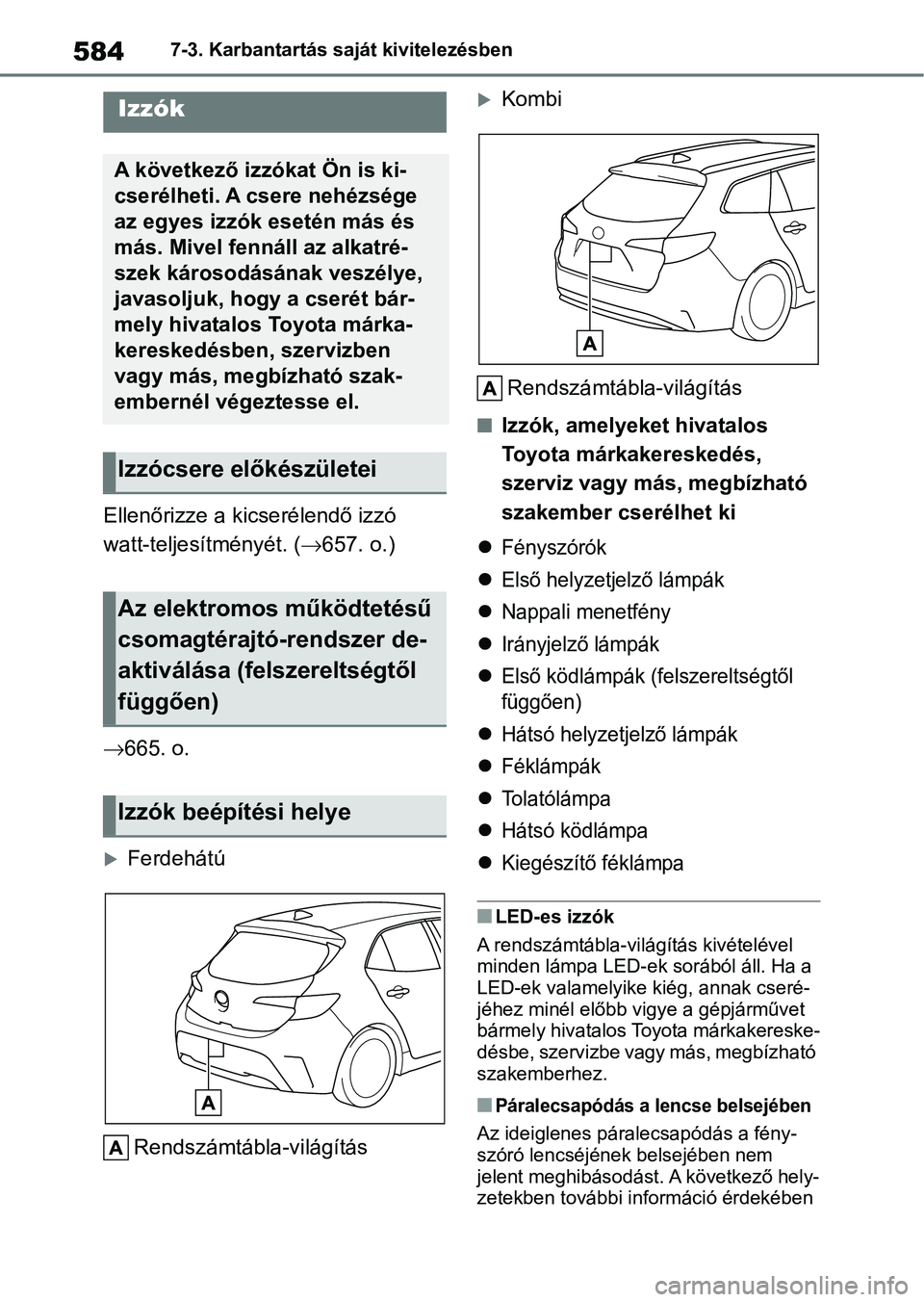

5847-3. Karbantartás saját kivitelezésben
Ellenőrizze a kicserélendő izzó
watt-teljesítményét. (657. o.)
 665. o.
Ferdehátú
Rendszámtábla-világítás
Kombi
Rendszámtábla-világítás
nIzzók, amelyek et hivatalos
Toyota márkakereskedés,
szerviz vagy más, megbízható
szakember cserélhet ki

Fényszórók
Első helyzetjelző lámpák
Nappali menetfény
Irányjelző lámpák
Első ködlámpák (felszereltségtől
függően)
Hátsó helyzetjelző lámpák
Féklámpák
Tolatólámpa
Hátsó ködlámpa
Kiegészítő féklámpa
nLED-es izzók
A rendszámtábla-világítás kivételével
minden lámpa LED-ek sorából áll. Ha a
LED-ek valamelyike kiég, annak cseré-
jéhez minél előbb vigye a gépjárművet
bármely hivatalos To yota márkakereske-
désbe, szervizbe vagy más, megbízható
szakemberhez.
nPáralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a fény-
szóró lencséjének belsejében nem
jelent meghibásodást. A következő hely-
zetekben további információ érdekében
Izzók
A következő izzókat Ön is ki-
cserélheti. A csere nehézsége
az egyes izzók esetén más és
más. Mivel fennáll az alkatré-
szek károsodásának veszélye,
javasoljuk, hogy a cserét bár-
mely hivatalos Toyota márka-
kereskedésben, szervizben
vagy más, megbízható szak-
embernél végeztesse el.
Izzócsere előkészületei
Az elektromos működtetésű
csomagtérajtó-rendszer de-
aktiválása (felszereltségtől
függően)
Izzók beépítési helye
