2019 TOYOTA COROLLA HATCHBACK Kezelési útmutató (in Hungarian)

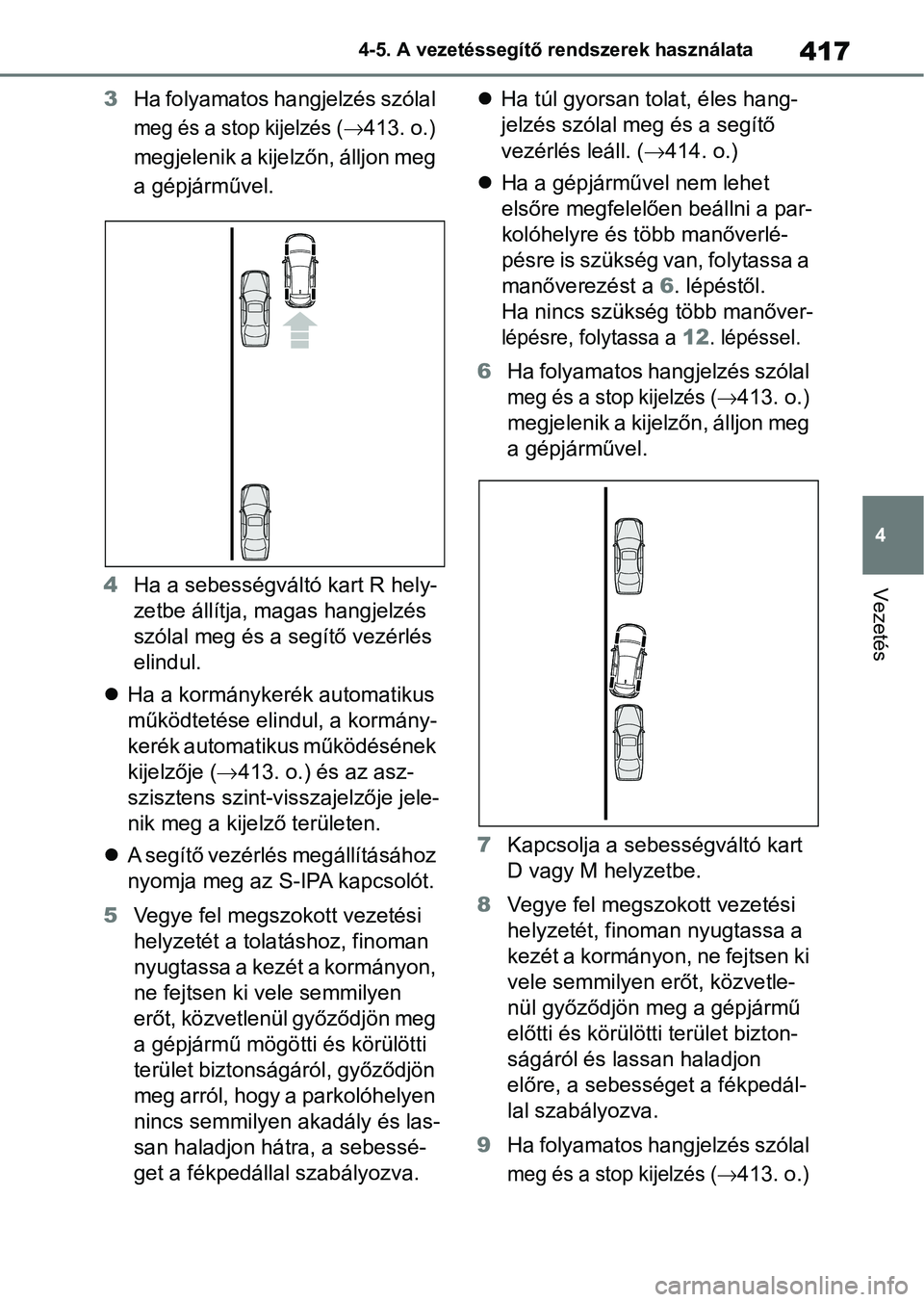

417
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
3
Ha folyamatos hangjelzés szólal
meg és a stop kijelzés (413. o.)
megjelenik a kijelzőn, álljon meg
a gépjárművel.
4 Ha a sebességváltó kart R hely-
zetbe állítja, magas hangjelzés
szólal meg és a segítő vezérlés
elindul.
 Ha a kormánykerék automatikus
működtetése elindul, a kormány-
kerék automatikus működésének
kijelzője ( 413. o.) és az asz-
szisztens szint-visszajelzője jele-
nik meg a kijelző területen.
 A segítő vezérlés megállításához
nyomja meg az S-IPA kapcsolót.
5 Vegye fel megszokott vezetési
helyzetét a tola táshoz, finoman
nyugtassa a kezét a kormányon,
ne fejtsen ki vele semmilyen
erőt, közvetlenül győződjön meg
a gépjármű mögö tti és körülötti
terület biztonságáról, győződjön
meg arról, hogy a parkolóhelyen
nincs semmilyen akadály és las-
san haladjon hátra, a sebessé-
get a fékpedállal szabályozva. 
Ha túl gyorsan tolat, éles hang-
jelzés szólal meg és a segítő
vezérlés leáll. ( 414. o.)
 Ha a gépjárművel nem lehet
elsőre megfelelően beállni a par-
kolóhelyre és tö bb manőverlé-
pésre is szükség van, folytassa a
manőverezést a 6. lépéstől.
Ha nincs szükség több manőver-
lépésre, folytassa a 12. lépéssel.
6Ha folyamatos hangjelzés szólal
meg és a stop kijelzés (413. o.)
megjelenik a kijelzőn, álljon meg
a gépjárművel.
7 Kapcsolja a sebességváltó kart
D vagy M helyzetbe.
8 Vegye fel megszokott vezetési
helyzetét, finoman nyugtassa a
kezét a kormányon, ne fejtsen ki
vele semmilyen e rőt, közvetle-
nül győződjön meg a gépjármű
előtti és körülött i terület bizton-
ságáról és lassan haladjon
előre, a sebességet a fékpedál-
lal szabályozva.
9 Ha folyamatos hangjelzés szólal
meg és a stop kijelzés (413. o.)

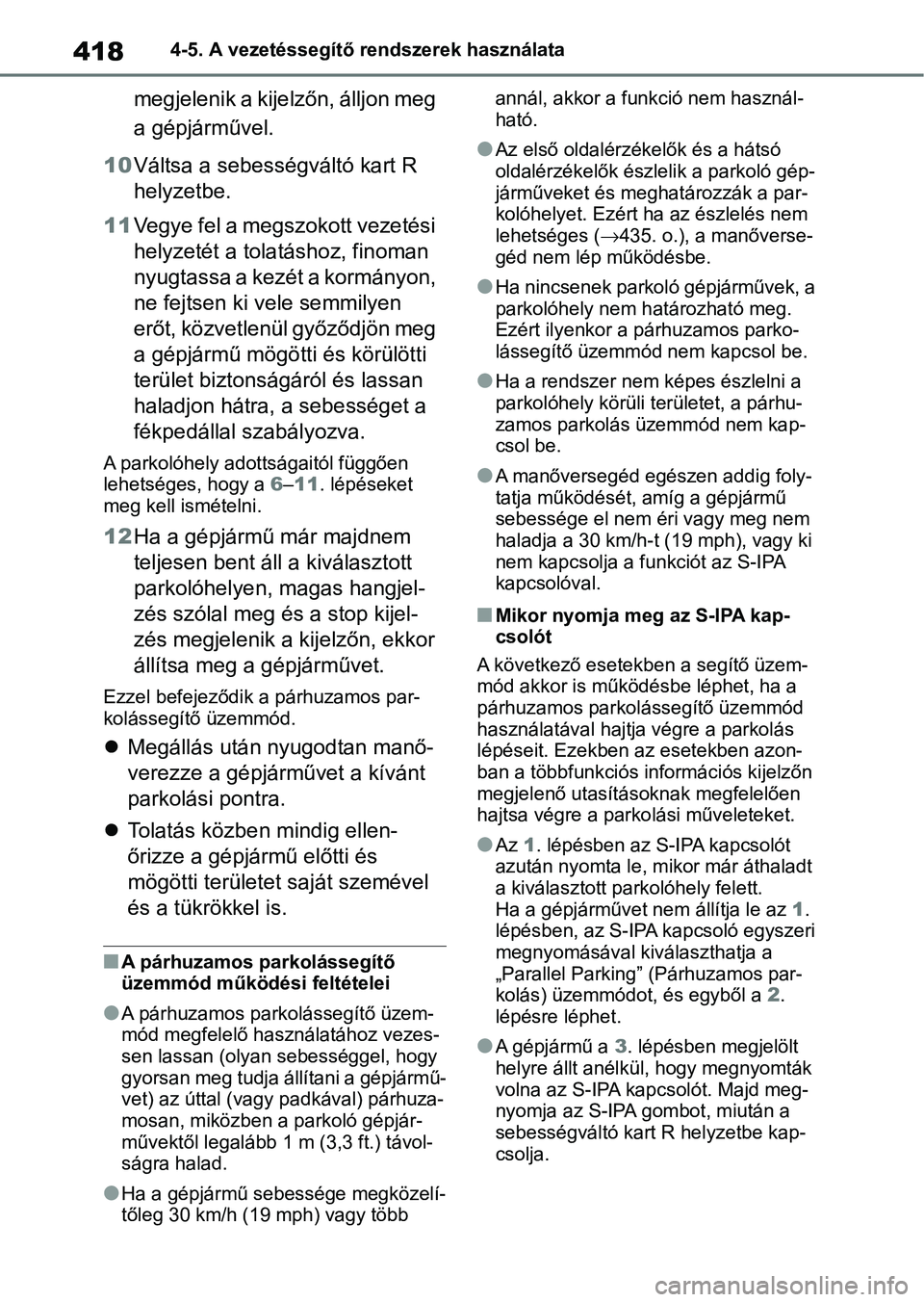

4184-5. A vezetéssegítő rendszerek használata
megjelenik a kijelzőn, álljon meg
a gépjárművel.
10 Váltsa a sebességváltó kart R
helyzetbe.
11 Vegye fel a megszokott vezetési
helyzetét a tola táshoz, finoman
nyugtassa a kezét a kormányon,
ne fejtsen ki vele semmilyen
erőt, közvetlenül győződjön meg
a gépjármű mögö tti és körülötti
terület biztonságáról és lassan
haladjon hátra, a sebességet a
fékpedállal szabályozva.
A parkolóhely adottságaitól függően
lehetséges, hogy a 6– 11. lépéseket
meg kell ismételni.
12 Ha a gépjármű már majdnem
teljesen bent áll a kiválasztott
parkolóhelyen, magas hangjel-
zés szólal meg és a stop kijel-
zés megjelenik a kijelzőn, ekkor
állítsa meg a gépjárművet.
Ezzel befejeződik a párhuzamos par-
kolássegítő üzemmód.
 Megállás után nyugodtan manő-
verezze a gépjá rművet a kívánt
parkolási pontra.
 Tolatás közben mindig ellen-
őrizze a gépjármű előtti és
mögötti területe t saját szemével
és a tükrökkel is.
nA párhuzamos parkolássegítő
üzemmód működési feltételei
lA párhuzamos parkolássegítő üzem-
mód megfelelő használatához vezes-
sen lassan (olyan sebességgel, hogy
gyorsan meg tudja állítani a gépjármű-
vet) az úttal (vagy p adkával) párhuza-
mosan, miközben a parkoló gépjár-
művektől legalább 1 m (3,3 ft.) távol-
ságra halad.
lHa a gépjármű sebe ssége megközelí-
tőleg 30 km/h (19 mph) vagy több annál, akkor a funkció nem használ-
ható.
lAz első oldalérzékelők és a hátsó
oldalérzékelők észlelik a parkoló gép-
járműveket és meghatározzák a par-
kolóhelyet. Ezért ha az észlelés nem
lehetséges (
435. o.), a manőverse-
géd nem lép működésbe.
lHa nincsenek parkoló gépjárművek, a
parkolóhely nem h atározható meg.
Ezért ilyenkor a párhuzamos parko-
lássegítő üzemmód nem kapcsol be.
lHa a rendszer nem képes észlelni a
parkolóhely körüli területet, a párhu-
zamos parkolás üzemmód nem kap-
csol be.
lA manőversegéd egészen addig foly-
tatja működését, amíg a gépjármű
sebessége el nem éri vagy meg nem
haladja a 30 km/h-t (19 mph), vagy ki
nem kapcsolja a funkciót az S-IPA
kapcsolóval.
nMikor nyomja meg az S-IPA kap-
csolót
A következő esetek ben a segítő üzem-
mód akkor is működé sbe léphet, ha a
párhuzamos parkolássegítő üzemmód
használatával hajtja végre a parkolás
lépéseit. Ezekben az esetekben azon-
ban a többfunkciós információs kijelzőn
megjelenő utasítás oknak megfelelően
hajtsa végre a parko lási műveleteket.
lAz 1. lépésben az S-IPA kapcsolót
azután nyomta le, mikor már áthaladt
a kiválasztott parkolóhely felett.
Ha a gépjárművet nem állítja le az 1.
lépésben, az S-IPA kapcsoló egyszeri
megnyomásával kiválaszthatja a
„Parallel Parking” (Párhuzamos par-
kolás) üzemmódot, és egyből a 2.
lépésre léphet.
lA gépjármű a 3. lépésben megjelölt
helyre állt anélkül, hogy megnyomták
volna az S-IPA kapcsolót. Majd meg-
nyomja az S-IPA gombot, miután a
sebességváltó kart R helyzetbe kap-
csolja.

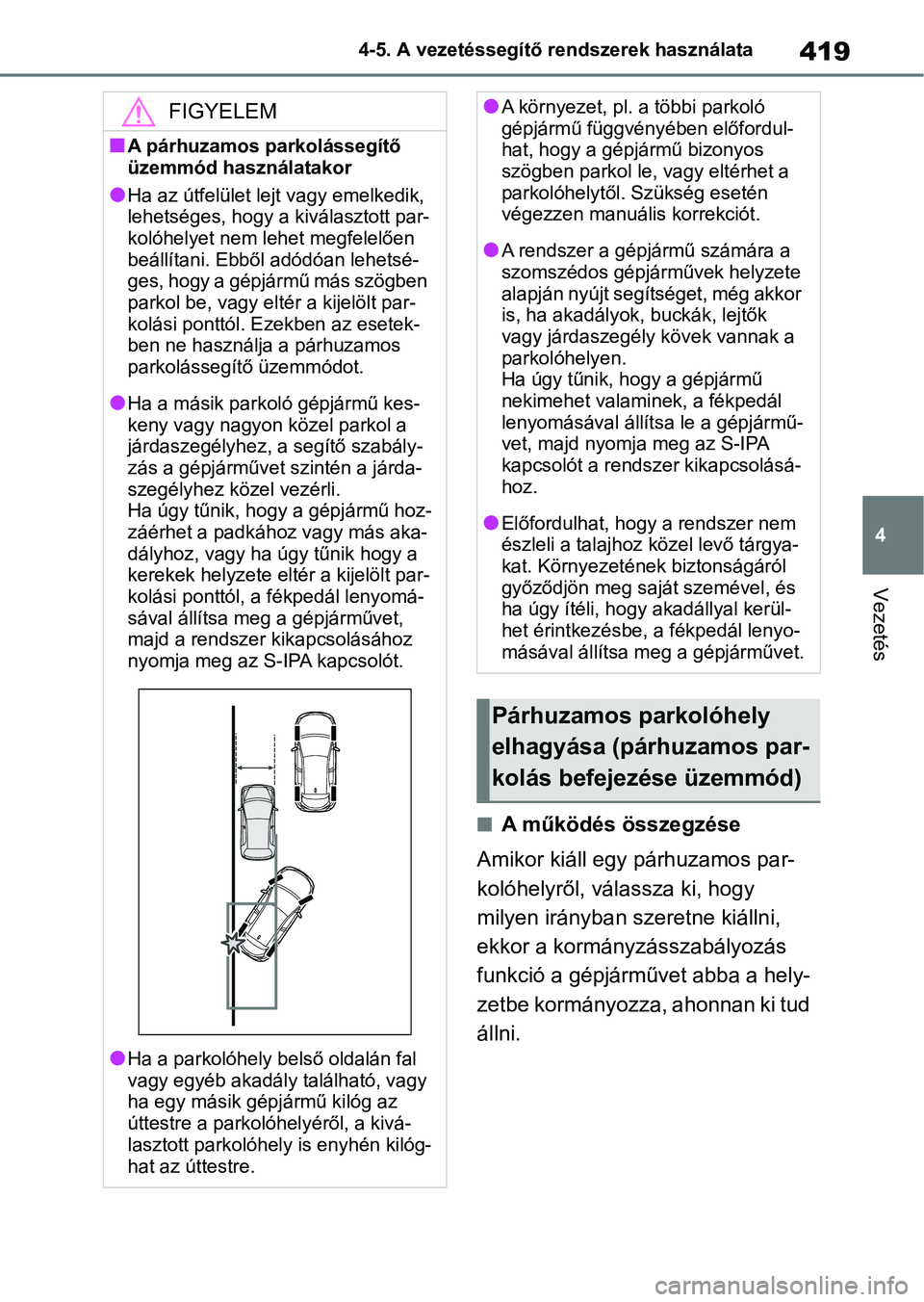

419
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
nA működés összegzése
Amikor kiáll egy párhuzamos par-
kolóhelyről, vál assza ki, hogy
milyen irányban sze retne kiállni,
ekkor a kormányz ásszabályozás
funkció a gépjármű vet abba a hely-
zetbe kormányozza, ahonnan ki tud
állni.
FIGYELEM
nA párhuzamos parkolássegítő
üzemmód használatakor
lHa az útfelület lej t vagy emelkedik,
lehetséges, hogy a kiválasztott par-
kolóhelyet nem lehet megfelelően
beállítani. Ebből adódóan lehetsé-
ges, hogy a gépjármű más szögben
parkol be, vagy eltér a kijelölt par-
kolási ponttól. Ezekben az esetek-
ben ne használja a párhuzamos
parkolássegítő üzemmódot.
lHa a másik parkoló gépjármű kes-
keny vagy nagyon közel parkol a
járdaszegélyhez, a segítő szabály-
zás a gépjárművet szintén a járda-
szegélyhez közel vezérli.
Ha úgy tűnik, hogy a gépjármű hoz-
záérhet a padkához vagy más aka-
dályhoz, vagy ha úgy tűnik hogy a
kerekek helyzete eltér a kijelölt par-
kolási ponttól, a fékpedál lenyomá-
sával állítsa meg a gépjárművet,
majd a rendszer kikapcsolásához
nyomja meg az S-IPA kapcsolót.
lHa a parkolóhely belső oldalán fal
vagy egyéb akadály található, vagy
ha egy másik gépjármű kilóg az
úttestre a parkolóhelyéről, a kivá-
lasztott parkolóhely is enyhén kilóg-
hat az úttestre.
lA környezet, pl. a többi parkoló
gépjármű függvényében előfordul-
hat, hogy a gépjármű bizonyos
szögben parkol le, vagy eltérhet a
parkolóhelytől. Szükség esetén
végezzen manuális korrekciót.
lA rendszer a gépjármű számára a
szomszédos gépjárművek helyzete
alapján nyújt segítséget, még akkor
is, ha akadályok, buckák, lejtők
vagy járdaszegély kövek vannak a
parkolóhelyen.
Ha úgy tűnik, hogy a gépjármű
nekimehet valaminek, a fékpedál
lenyomásával állíts a le a gépjármű-
vet, majd nyomja meg az S-IPA
kapcsolót a rendsze r kikapcsolásá-
hoz.
lElőfordulhat, hogy a rendszer nem
észleli a talajhoz közel levő tárgya-
kat. Környezetének biztonságáról
győződjön meg sa ját szemével, és
ha úgy ítéli, hogy akadállyal kerül-
het érintkezésbe, a fékpedál lenyo-
másával állítsa meg a gépjárművet.
Párhuzamos parkolóhely
elhagyása (párhuzamos par-
kolás befejezése üzemmód)

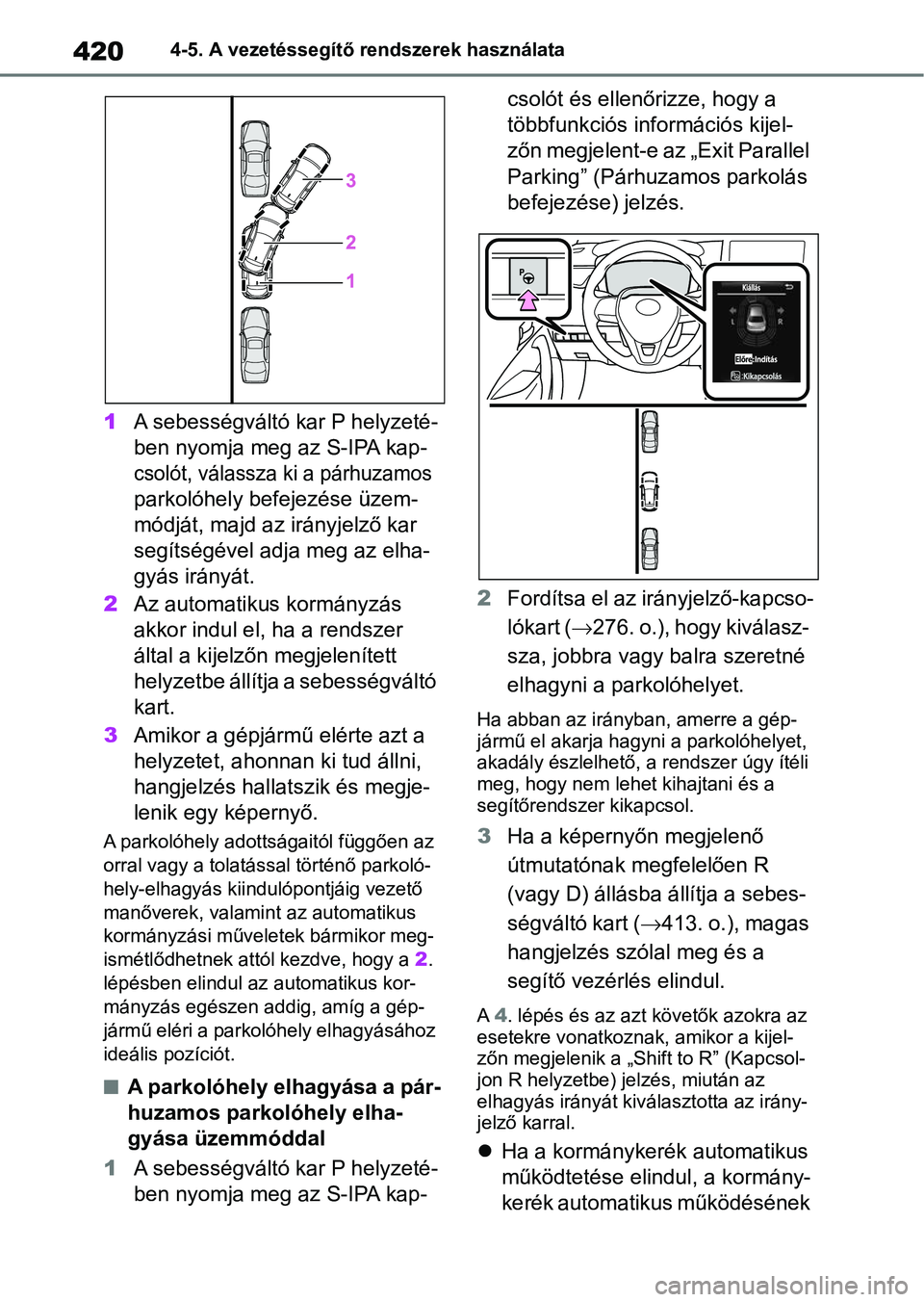

4204-5. A vezetéssegítő rendszerek használata
1A sebességváltó kar P helyzeté-
ben nyomja meg az S-IPA kap-
csolót, válassza ki a párhuzamos
parkolóhely befejezése üzem-
módját, majd az irányjelző kar
segítségével adja meg az elha-
gyás irányát.
2 Az automatikus kormányzás
akkor indul el, ha a rendszer
által a kijelzőn megjelenített
helyzetbe állítja a sebességváltó
kart.
3 Amikor a gépjármű elérte azt a
helyzetet, ahonnan ki tud állni,
hangjelzés halla tszik és megje-
lenik egy képernyő.
A parkolóhely adottságaitól függően az
orral vagy a tolatással történő parkoló-
hely-elhagyás kiindulópontjáig vezető
manőverek, valamint az automatikus
kormányzási művelet ek bármikor meg-
ismétlődhetnek attól kezdve, hogy a 2.
lépésben elindul az automatikus kor-
mányzás egészen addig, amíg a gép-
jármű eléri a parkolóhely elhagyásához
ideális pozíciót.
nA parkolóhely elhagyása a pár-
huzamos parkolóhely elha-
gyása üzemmóddal
1 A sebességváltó kar P helyzeté-
ben nyomja meg az S-IPA kap- csolót és ellenőrizze, hogy a
többfunkciós információs kijel-
zőn megjelent-e az „Exit Parallel
Parking” (Párhuzamos parkolás
befejezése) jelzés.
2 Fordítsa el az irányjelző-kapcso-
lókart ( 276. o.), hogy kiválasz-
sza, jobbra vagy balra szeretné
elhagyni a parkolóhelyet.
Ha abban az irányban, amerre a gép-
jármű el akarja hagyn i a parkolóhelyet,
akadály észlelhető, a rendszer úgy ítéli
meg, hogy nem lehet kihajtani és a
segítőrendsze r kikapcsol.
3Ha a képernyőn megjelenő
útmutatónak megfelelően R
(vagy D) állásba állítja a sebes-
ségváltó kart ( 413. o.), magas
hangjelzés szólal meg és a
segítő vezérlés elindul.
A 4. lépés és az azt követők azokra az
esetekre vonatkoznak, amikor a kijel-
zőn megjelenik a „Shift to R” (Kapcsol-
jon R helyzetbe) jelzés, miután az
elhagyás irányát kivál asztotta az irány-
jelző karral.
 Ha a kormánykerék automatikus
működtetése elindul, a kormány-
kerék automatikus működésének

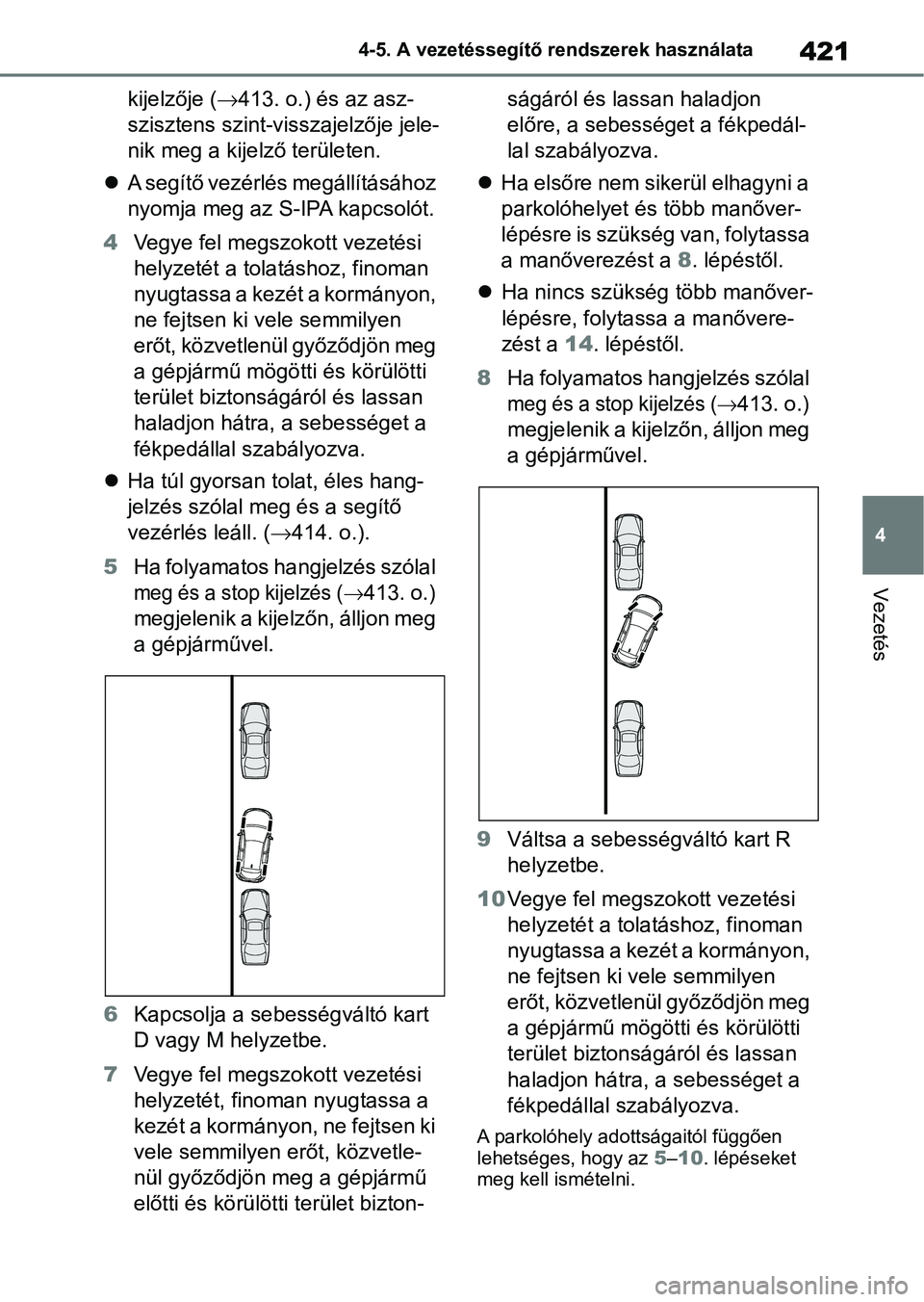

421
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
kijelzője (
413. o.) és az asz-
szisztens szint-visszajelzője jele-
nik meg a kijelző területen.
 A segítő vezérlés megállításához
nyomja meg az S-IPA kapcsolót.
4 Vegye fel megszokott vezetési
helyzetét a tola táshoz, finoman
nyugtassa a kezét a kormányon,
ne fejtsen ki vele semmilyen
erőt, közvetlenül győződjön meg
a gépjármű mögö tti és körülötti
terület biztonságáról és lassan
haladjon hátra, a sebességet a
fékpedállal szabályozva.
 Ha túl gyorsan tolat, éles hang-
jelzés szólal meg és a segítő
vezérlés leáll. ( 414. o.).
5 Ha folyamatos hangjelzés szólal
meg és a stop kijelzés (413. o.)
megjelenik a kijelzőn, álljon meg
a gépjárművel.
6 Kapcsolja a sebességváltó kart
D vagy M helyzetbe.
7 Vegye fel megszokott vezetési
helyzetét, finoma n nyugtassa a
kezét a kormányon, ne fejtsen ki
vele semmilyen erőt, közvetle-
nül győződjön meg a gépjármű
előtti és körülötti terület bizton- ságáról és lassan haladjon
előre, a sebességet a fékpedál-
lal szabályozva.
 Ha elsőre nem sikerül elhagyni a
parkolóhelyet és több manőver-
lépésre is szükség van, folytassa
a manőverezést a 8. lépéstől.
 Ha nincs szükség több manőver-
lépésre, folytassa a manővere-
zést a 14. lépéstől.
8 Ha folyamatos hangjelzés szólal
meg és a stop kijelzés (413. o.)
megjelenik a kijelzőn, álljon meg
a gépjárművel.
9 Váltsa a sebességváltó kart R
helyzetbe.
10 Vegye fel megszokott vezetési
helyzetét a tolatáshoz, finoman
nyugtassa a kezét a kormányon,
ne fejtsen ki vele semmilyen
erőt, közvetlenül győződjön meg
a gépjármű mögötti és körülötti
terület biztonságáról és lassan
haladjon hátra, a sebességet a
fékpedállal szabályozva.
A parkolóhely adottságaitól függően
lehetséges, hogy az 5–10. lépéseket
meg kell ismételni.

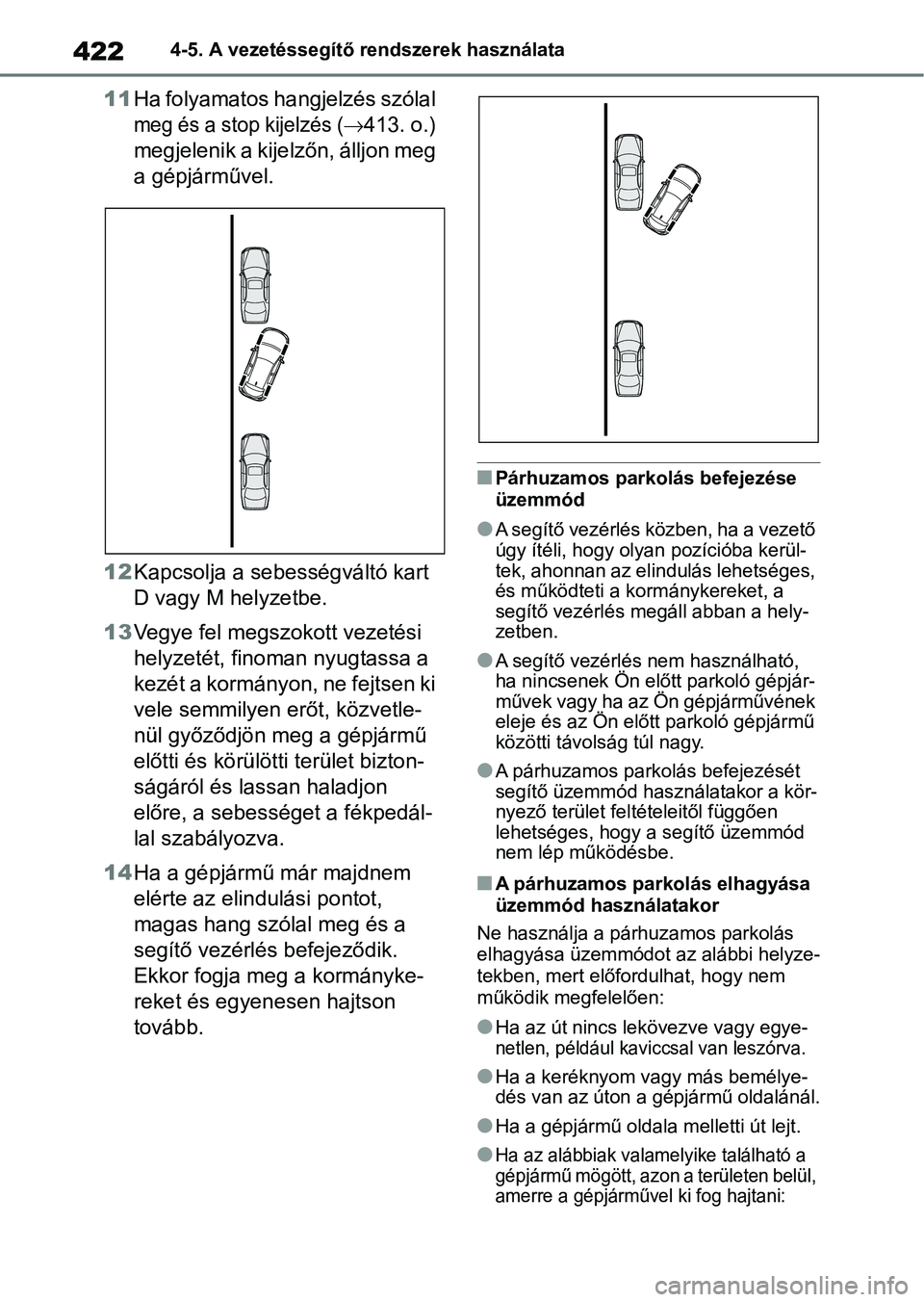

4224-5. A vezetéssegítő rendszerek használata
11Ha folyamatos hangjelzés szólal
meg és a stop kijelzés (413. o.)
megjelenik a kijelzőn, álljon meg
a gépjárművel.
12 Kapcsolja a sebességváltó kart
D vagy M helyzetbe.
13 Vegye fel megszokott vezetési
helyzetét, finoma n nyugtassa a
kezét a kormányon, ne fejtsen ki
vele semmilyen erőt, közvetle-
nül győződjön meg a gépjármű
előtti és körülötti terület bizton-
ságáról és lassan haladjon
előre, a sebességet a fékpedál-
lal szabályozva.
14 Ha a gépjármű már majdnem
elérte az elindulási pontot,
magas hang szólal meg és a
segítő vezérlés befejeződik.
Ekkor fogja meg a kormányke-
reket és egyene sen hajtson
tovább.
nPárhuzamos parkolás befejezése
üzemmód
lA segítő vezérlés közben, ha a vezető
úgy ítéli, hogy olyan pozícióba kerül-
tek, ahonnan az elindulás lehetséges,
és működteti a kormánykereket, a
segítő vezérlés megáll abban a hely-
zetben.
lA segítő vezérlés nem használható,
ha nincsenek Ön előtt parkoló gépjár-
művek vagy ha az Ön gépjárművének
eleje és az Ön előtt parkoló gépjármű
közötti távolság túl nagy.
lA párhuzamos parkolás befejezését
segítő üzemmód használatakor a kör-
nyező terület feltételeitől függően
lehetséges, hogy a segítő üzemmód
nem lép működésbe.
nA párhuzamos parkolás elhagyása
üzemmód használatakor
Ne használja a párhuzamos parkolás
elhagyása üzemmódot az alábbi helyze-
tekben, mert előfordulhat, hogy nem
működik megfelelően:
lHa az út nincs lekö vezve vagy egye-netlen, például kavi ccsal van leszórva.
lHa a keréknyom vagy más bemélye-
dés van az úton a gépjármű oldalánál.
lHa a gépjármű oldala melletti út lejt.
lHa az alábbiak valam elyike található a
gépjármű mögött, azon a területen belül,
amerre a gépjárműve l ki fog hajtani:

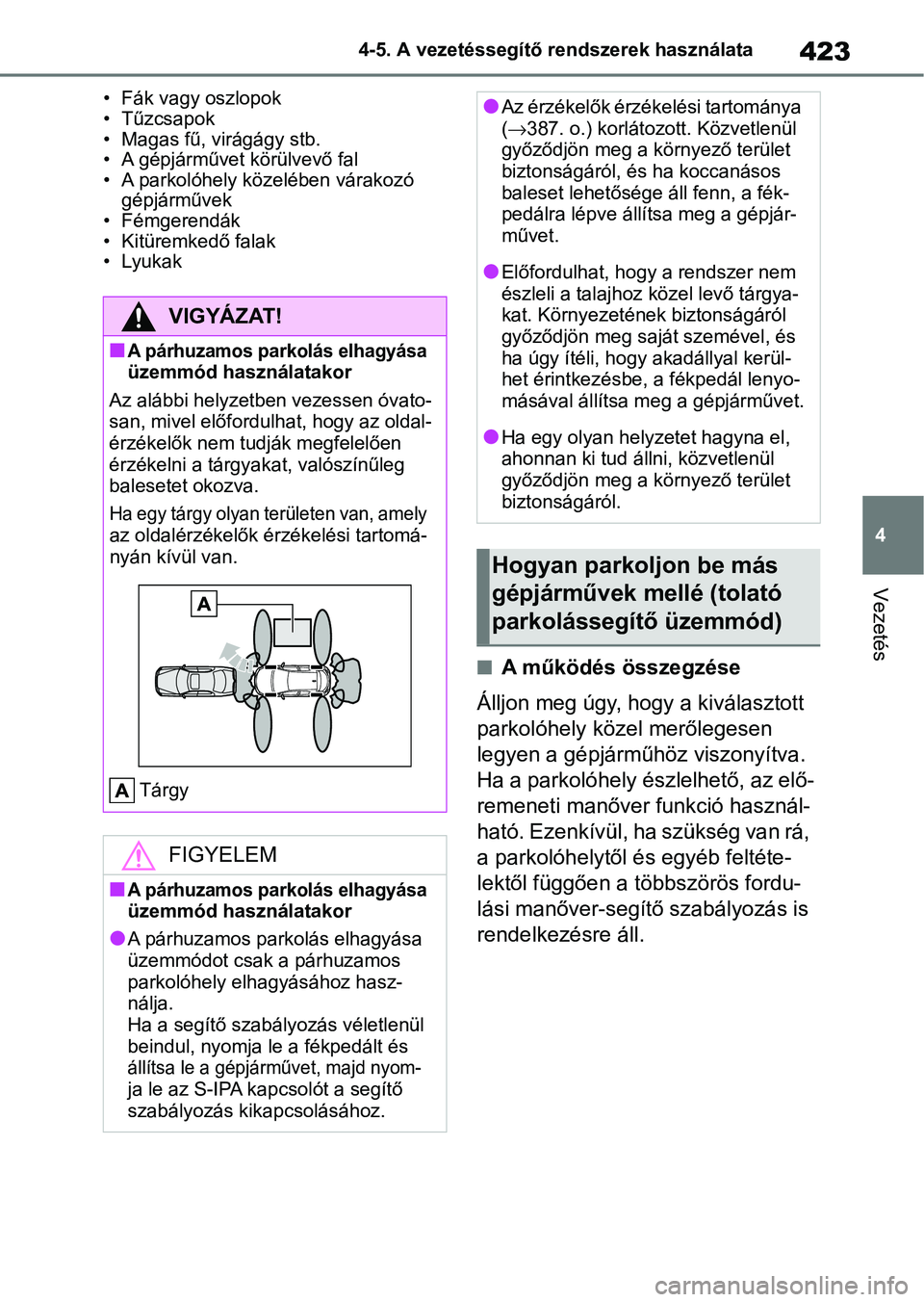

423
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
• Fák vagy oszlopok
• Tűzcsapok
• Magas fű, virágágy stb.
• A gépjárművet körülvevő fal
• A parkolóhely közelében várakozó
gépjárművek
• Fémgerendák
• Kitüremkedő falak
• Lyukak
nA működés összegzése
Álljon meg úgy, hogy a kiválasztott
parkolóhely közel merőlegesen
legyen a gépjárműhöz viszonyítva.
Ha a parkolóhely é szlelhető, az elő-
remeneti manőver funkció használ-
ható. Ezenkívül, ha szükség van rá,
a parkolóhelytől é s egyéb feltéte-
lektől függően a többszörös fordu-
lási manőver-segítő szabályozás is
rendelkezésre áll.
VIGYÁZAT!
nA párhuzamos parkolás elhagyása
üzemmód használatakor
Az alábbi helyzetben vezessen óvato-
san, mivel előfordulhat, hogy az oldal-
érzékelők nem tudják megfelelően
érzékelni a tárgya kat, valószínűleg
balesetet okozva.
Ha egy tárgy olyan területen van, amely
az oldalérzékelők érzékelési tartomá-
nyán kívül van.
Tárgy
FIGYELEM
nA párhuzamos parkolás elhagyása
üzemmód használatakor
lA párhuzamos parkolás elhagyása
üzemmódot csak a párhuzamos
parkolóhely elhagyásához hasz-
nálja.
Ha a segítő szabályozás véletlenül
beindul, nyomja le a fékpedált és
állítsa le a gépjárművet, majd nyom-
ja le az S-IPA kap csolót a segítő
szabályozás kikapcsolásához.
lAz érzékelők érzékelési tartománya
( 387. o.) korlátozott. Közvetlenül
győződjön meg a környező terület
biztonságáról, és ha koccanásos
baleset lehetősége áll fenn, a fék-
pedálra lépve állítsa meg a gépjár-
művet.
lElőfordulhat, hogy a rendszer nem
észleli a talajhoz közel levő tárgya-
kat. Környezetének biztonságáról
győződjön meg sa ját szemével, és
ha úgy ítéli, hogy akadállyal kerül-
het érintkezésbe, a fékpedál lenyo-
másával állítsa meg a gépjárművet.
lHa egy olyan helyzetet hagyna el,
ahonnan ki tud állni, közvetlenül
győződjön meg a környező terület
biztonságáról.
Hogyan parkoljon be más
gépjárművek mellé (tolató
parkolássegítő üzemmód)

4244-5. A vezetéssegítő rendszerek használata
1Álljon meg úgy, hogy a kiválasz-
tott parkolóhely közel merőlege-
sen legyen a gépjárműhöz vi-
szonyítva. Majd a tolató parko-
lássegítő üzemmód kiválasztá-
sához nyomja meg 2-szer az
S-IPA kapcsolót.
2 Az automatikus kormányzási
művelet akkor indul el, amikor a
gépjármű mozgásba kezd.
3 Ha a gépjármű elé ri azt a pozí-
ciót, ahonnan megkezdheti a
tolatást, arról hangjelzés, illetve
kijelzés is tá jékoztatja.
Ha az észlelt parkolóhely, vagy az
úttest (a parkolóhely és a szemközti
útpadka között) túl szűk, vagy ha a gép-
jármű előtt akadály található, a manő-
versegéd nem aktiválódik.
4A parkolás befejeződött.
Ezzel befejeződik a segéd-üzemmód.
A parkolóhely adottságaitól függően az
orral vagy a tolatással történő parkolás
kiindulópontjáig vezető manőverek,
valamint az automatikus kormányzási
műveletek bármikor megismétlődhet-
nek, ha a gépjármű tolatásától a parko-
lás befejezéséig több manőverlépésre
is szükség van a 3. lépés után.
nParkolás
1 Álljon meg úgy, hogy a kiválasz-
tott parkolóhely közel merőlege-
sen legyen a gépjárműhöz vi-
szonyítva. Majd nyomja meg az
S-IPA kapcsolót 2 -szer, és győ-
ződjön meg róla, hogy a jelzés a
többfunkciós információs kijel-
zőn átváltott-e „Reverse-in Park-
ing” (Tolató parkolás) jelzésre.
1 m (3,3 ft.)
 Vizuálisan is ellenőrizze azt a
területet, amerre az automatikus
kormányzási művelet irányjelző
nyila mutat, és a kijelzőn megje-
lenített kiválasztott parkolóhelyet.
 Az S-IPA kapcsoló minden egyes
megnyomásával módot vált.
( 413. o.)
 Ha a sebességváltó kar nem D
vagy M állásban van, vagy ha a
rendszer felismerte a gépjármű
sebességét, az S-IPA kapcsoló
megnyomásával a kijelző nem
fog „Reverse-in Parking” (Tolató
parkolás) jelzésre váltani.
