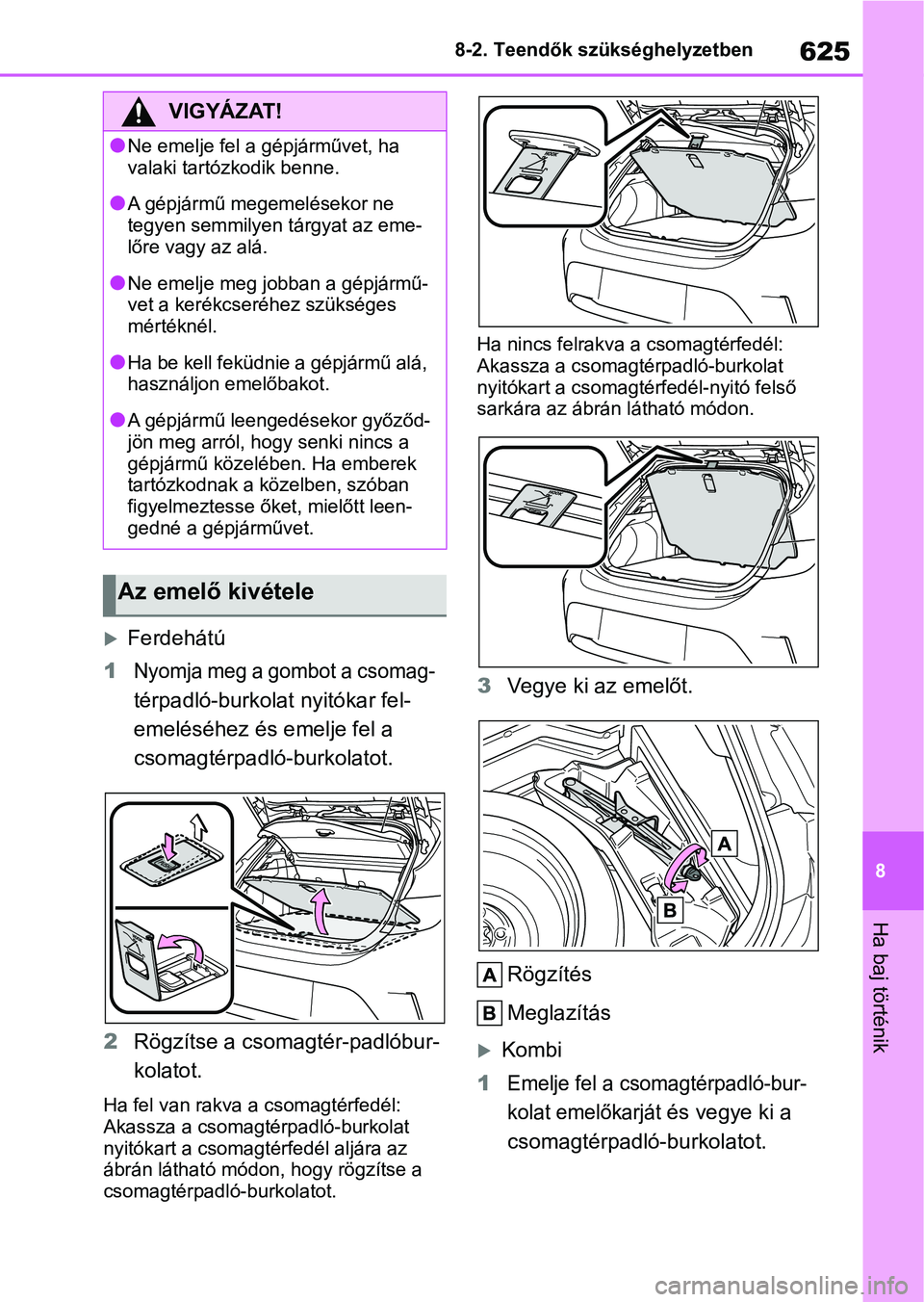

2019 TOYOTA COROLLA HATCHBACK Kezelési útmutató (in Hungarian)

625
8
8-2. Teendők szükséghelyzetben
Ha baj történik
Ferdehátú
1
Nyomja meg a gombot a csomag-
térpadló-burkolat nyitókar fel-
emeléséhez és emelje fel a
csomagtérpadló-burkolatot.
2 Rögzítse a csomagtér-padlóbur-
kolatot.
Ha fel van rakva a csomagtérfedél:
Akassza a csomagtérpadló-burkolat
nyitókart a csomagtérfedél aljára az
ábrán látható módon , hogy rögzítse a
csomagtérpadló-burkolatot. Ha nincs felrakva a
csomagtérfedél:
Akassza a csomagtérpadló-burkolat
nyitókart a csomagtérfedél-nyitó felső
sarkára az ábrán látható módon.
3 Vegye ki az emelőt.
Rögzítés
Meglazítás
Kombi
1
Emelje fel a csomagtérpadló-bur-
kolat emelőkarját
és vegye ki a
csomagtérpadló-burkolatot.
VIGYÁZAT!
lNe emelje fel a g épjárművet, ha
valaki tartózkodik benne.
lA gépjármű megemelésekor ne
tegyen semmilyen tárgyat az eme-
lőre vagy az alá.
lNe emelje meg jobban a gépjármű-
vet a kerékcseréhez szükséges
mértéknél.
lHa be kell feküdnie a gépjármű alá,
használjon emelőbakot.
lA gépjármű leengedésekor győződ-
jön meg arról, hogy senki nincs a
gépjármű közeléb en. Ha emberek
tartózkodnak a közelben, szóban
figyelmeztesse őke t, mielőtt leen-
gedné a gépjárművet.

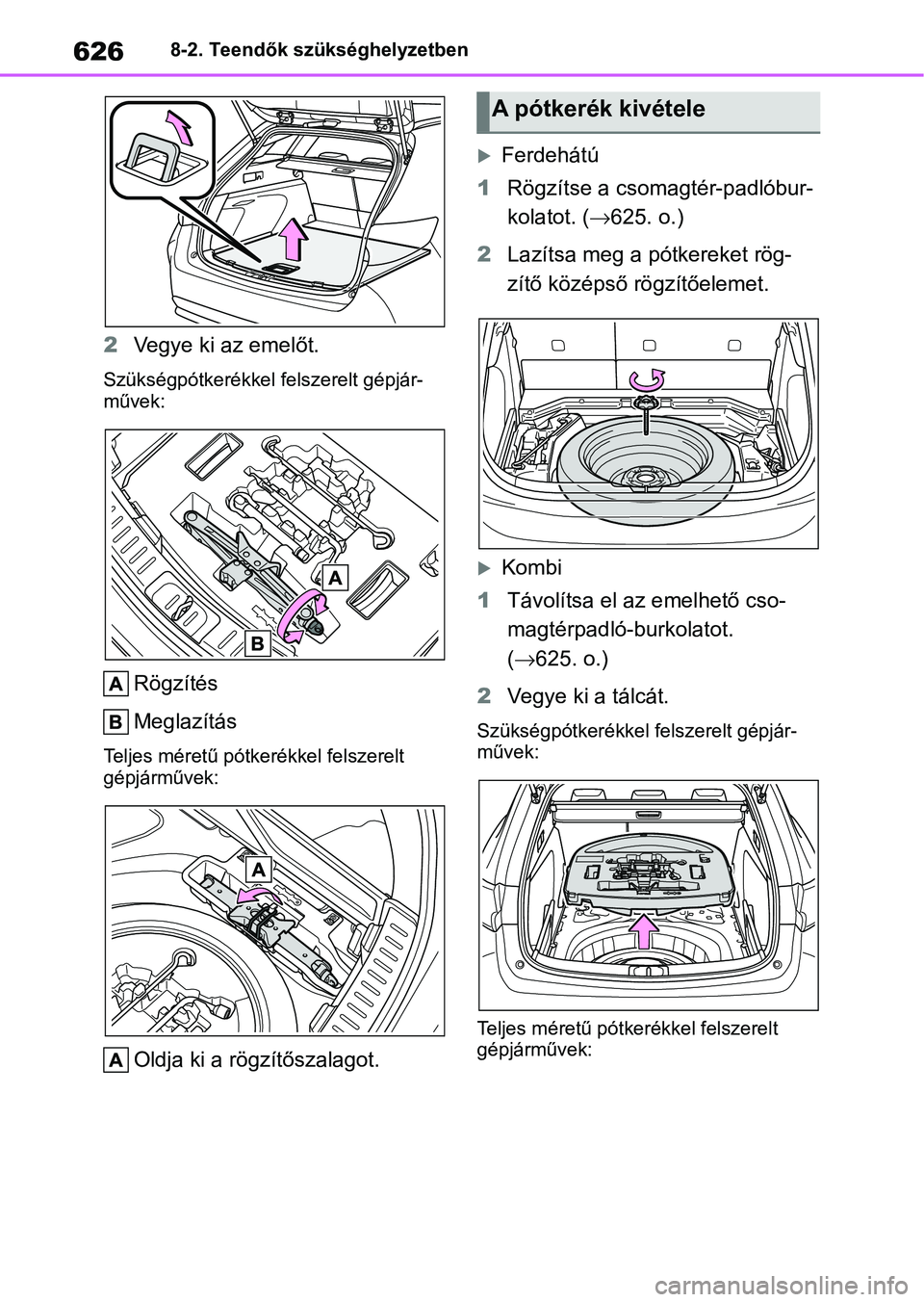

Az emelő kivétele

6268-2. Teendők szükséghelyzetben
2Vegye ki az emelőt.
Szükségpótkerékkel felszerelt gépjár-
művek:
Rögzítés
Meglazítás
Teljes méretű pótke rékkel felszerelt
gépjárművek:
Oldja ki a rögzítőszalagot.
Ferdehátú
1 Rögzítse a csomagtér-padlóbur-
kolatot. ( 625. o.)
2 Lazítsa meg a pótkereket rög-
zítő középső rögzítőelemet.
Kombi
1 Távolítsa el az emelhető cso-
magtérpadló-burkolatot.
( 625. o.)
2 Vegye ki a tálcát.
Szükségpótkerékkel felszerelt gépjár-
művek:
Teljes méretű pótkerékkel felszerelt
gépjárművek:
A pótkerék kivétele

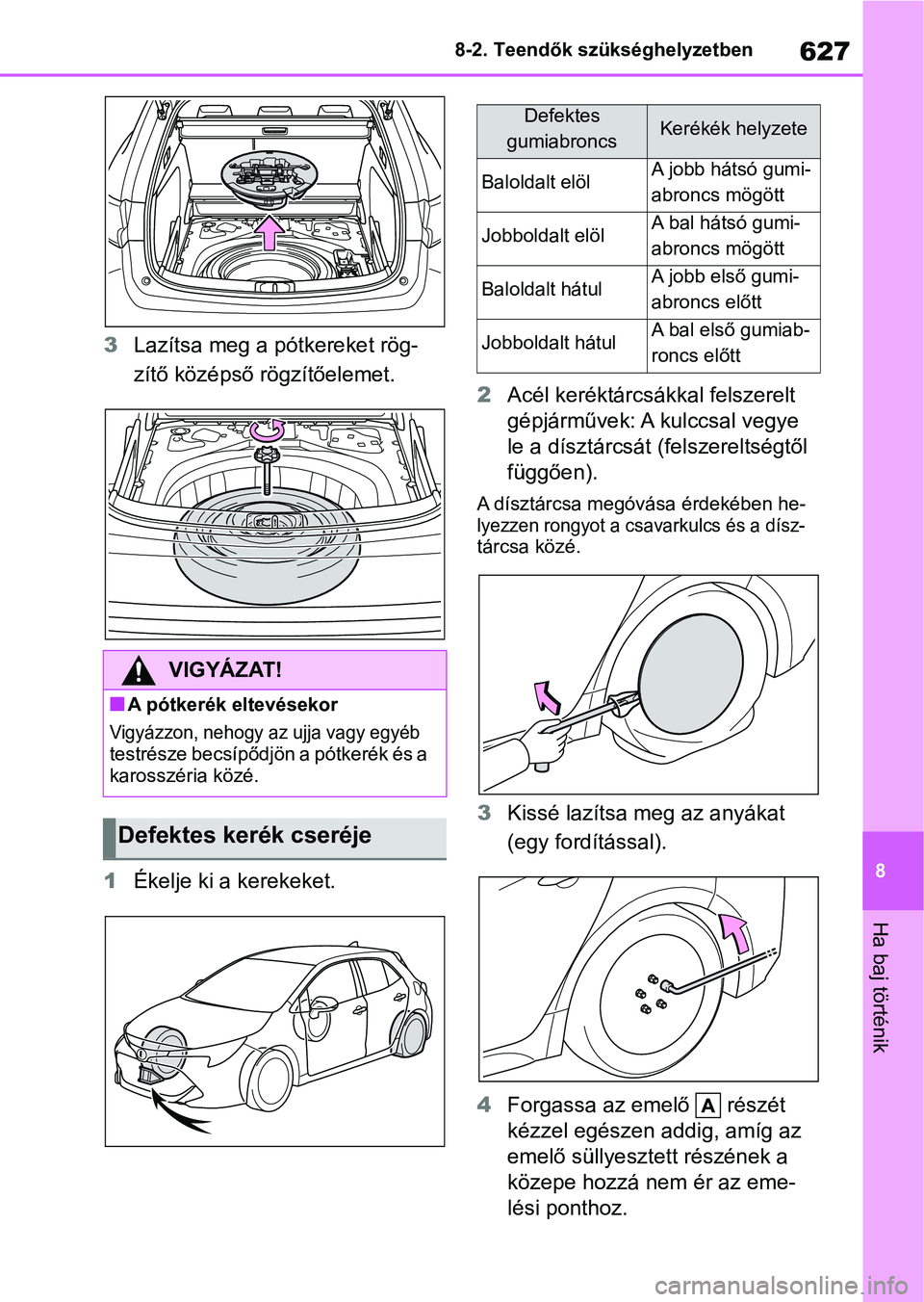

627
8
8-2. Teendők szükséghelyzetben
Ha baj történik
3
Lazítsa meg a pótkereket rög-
zítő középső rögzítőelemet.
1 Ékelje ki a kerekeket. 2
Acél keréktárcsákkal felszerelt
gépjárművek: A kulccsal vegye
le a dísztárcsát (felszereltségtől
függően).
A dísztárcsa megóvása érdekében he- lyezzen rongyot a csavarkulcs és a dísz-
tárcsa közé.
3Kissé lazítsa meg az anyákat
(egy fordítással).
4 Forgassa az emelő részét
kézzel egészen addig, amíg az
emelő süllyeszt ett részének a
közepe hozzá nem ér az eme-
lési ponthoz.
VIGYÁZAT!
nA pótkerék eltevésekor
Vigyázzon, nehogy az ujja vagy egyéb
testrésze becsípődjön a pótkerék és a
karosszéria közé.
Defektes kerék cseréje
Defektes
gumiabroncsKerékék helyzete
Baloldalt elölA jobb hátsó gumi-
abroncs mögött
Jobboldalt elölA bal hátsó gumi-
abroncs mögött
Baloldalt hátulA jobb első gumi-
abroncs előtt
Jobboldalt hátulA bal első gumiab-
roncs előtt

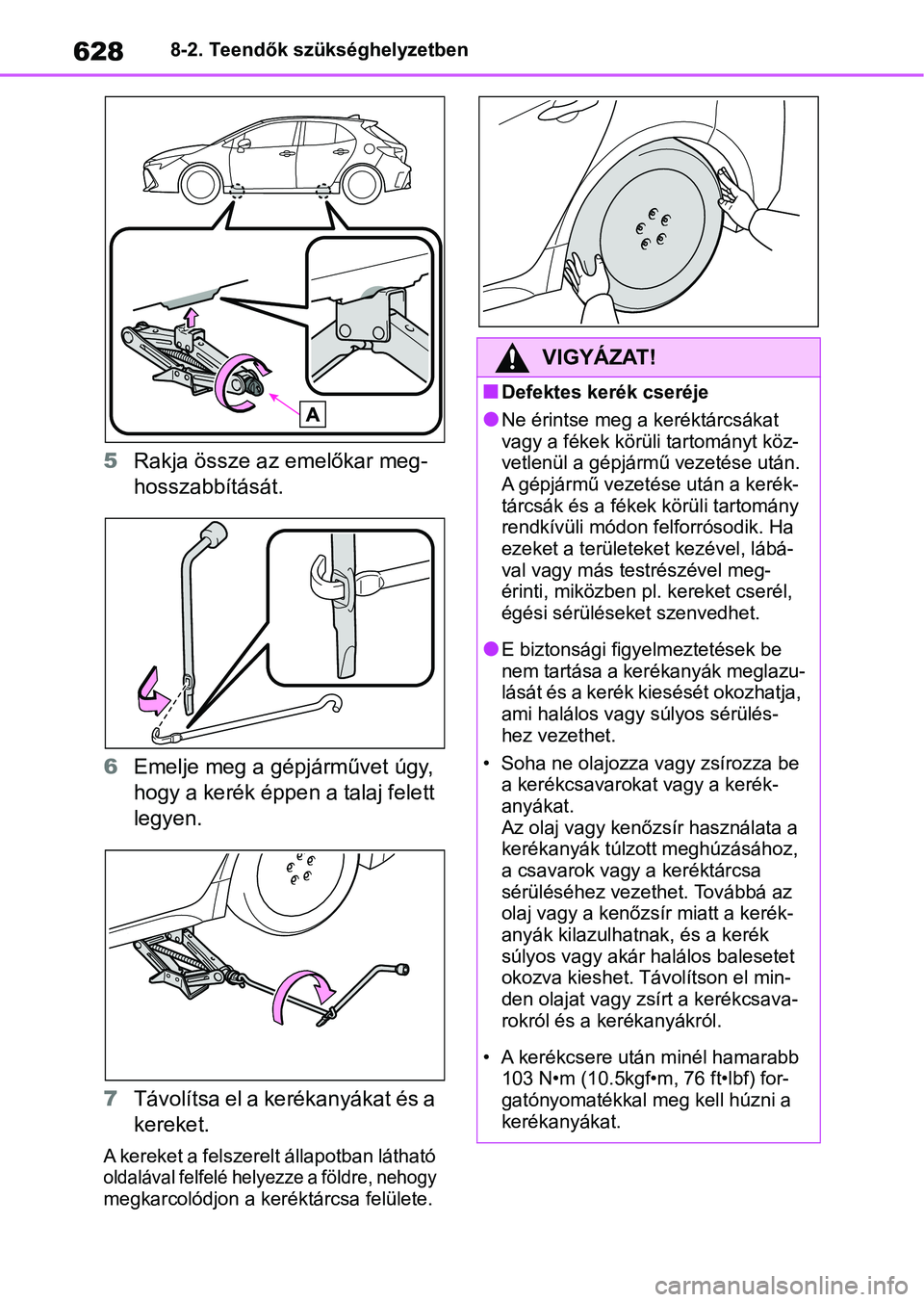

6288-2. Teendők szükséghelyzetben
5Rakja össze az emelőkar meg-
hosszabbítását.
6 Emelje meg a gép járművet úgy,
hogy a kerék éppen a talaj felett
legyen.
7 Távolítsa el a kerékanyákat és a
kereket.
A kereket a felszerelt állapotban látható
oldalával felfelé helyezze a földre, nehogy
megkarcolódjon a keréktárcsa felülete.
VIGYÁZAT!
nDefektes kerék cseréje
lNe érintse meg a keréktárcsákat
vagy a fékek körüli tartományt köz-
vetlenül a gépjármű vezetése után.
A gépjármű vezetése után a kerék-
tárcsák és a fékek körüli tartomány
rendkívüli módon f elforrósodik. Ha
ezeket a területeke t kezével, lábá-
val vagy más testrészével meg-
érinti, miközben pl. kereket cserél,
égési sérüléseket szenvedhet.
lE biztonsági figy elmeztetések be
nem tartása a kerékanyák meglazu-
lását és a kerék kiesését okozhatja,
ami halálos vagy súlyos sérülés-
hez vezethet.
• Soha ne olajozza vagy zsírozza be
a kerékcsavarokat vagy a kerék-
anyákat.
Az olaj vagy kenő zsír használata a
kerékanyák túlzott meghúzásához,
a csavarok vagy a keréktárcsa
sérüléséhez vezethet. Továbbá az
olaj vagy a kenőzsír miatt a kerék-
anyák kilazulhatnak, és a kerék
súlyos vagy akár halálos balesetet
okozva kieshet. Távolítson el min-
den olajat v agy zsírt a kerékcsava-
rokról és a kerékanyákról.
• A kerékcsere után minél hamarabb 103 N•m (10.5kgf•m , 76 ft•lbf) for-
gatónyomatékkal meg kell húzni a
kerékanyákat.

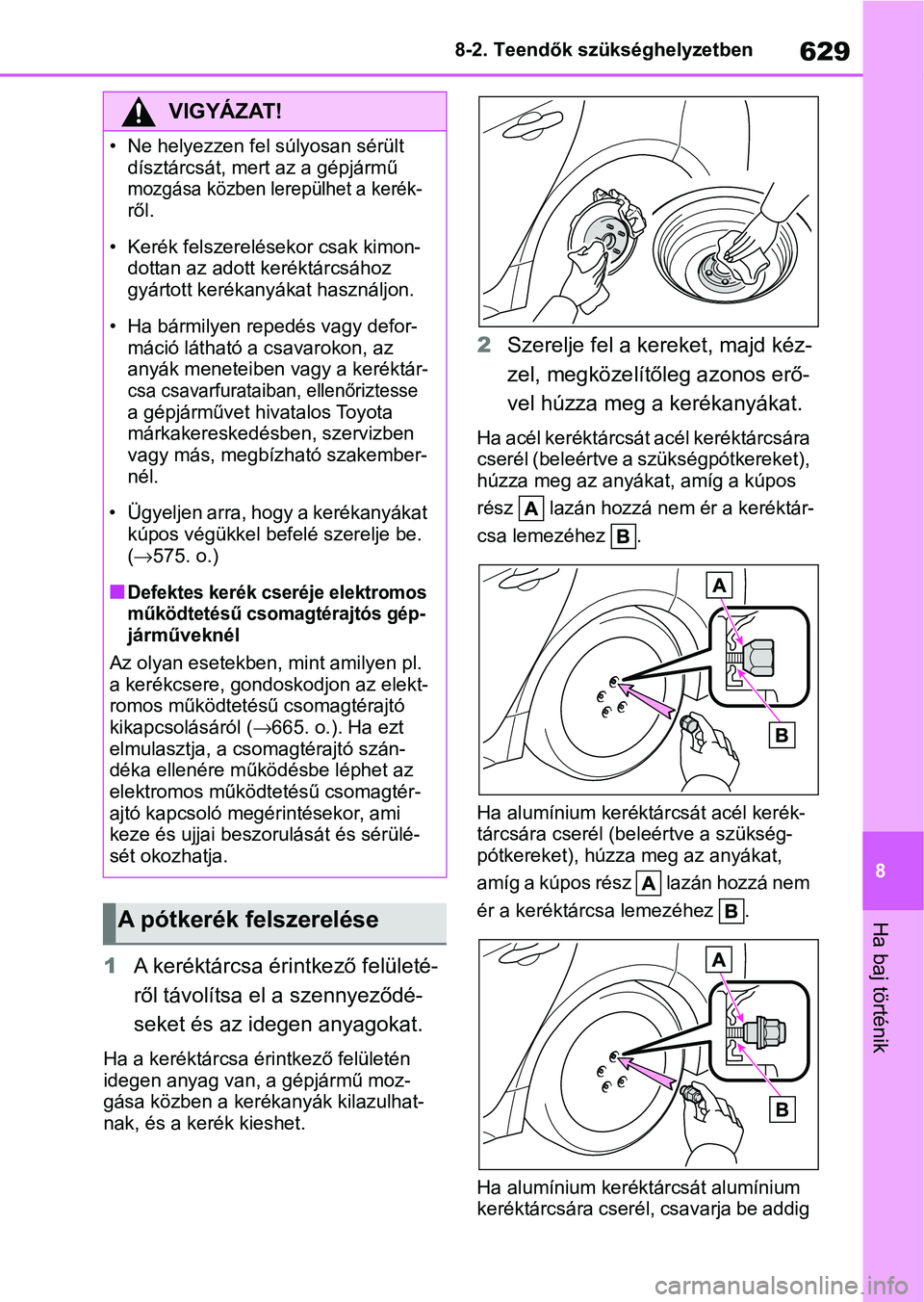

629
8
8-2. Teendők szükséghelyzetben
Ha baj történik
1
A keréktárcsa éri ntkező felületé-
ről távolítsa el a szennyeződé-
seket és az idegen anyagokat.
Ha a keréktárcsa érintkező felületén
idegen anyag van, a gépjármű moz-
gása közben a kerékanyák kilazulhat-
nak, és a kerék kieshet.
2 Szerelje fel a kereket, majd kéz-
zel, megközelítőleg azonos erő-
vel húzza meg a kerékanyákat.
Ha acél keréktárcsát acél keréktárcsára
cserél (beleértve a szükségpótkereket),
húzza meg az anyákat, amíg a kúpos
rész lazán hozzá nem ér a keréktár-
csa lemezéhez .
Ha alumínium keréktárcsát acél kerék-
tárcsára cserél (beleértve a szükség-
pótkereket), húzza meg az anyákat,
amíg a kúpos rész lazán hozzá nem
ér a keréktárcsa lemezéhez .
Ha alumínium keréktárcsát alumínium
keréktárcsára cserél, csavarja be addig
VIGYÁZAT!
• Ne helyezzen fel súlyosan sérült
dísztárcsát, mert az a gépjármű
mozgása közben lerepülhet a kerék-
ről.
• Kerék felszerelésekor csak kimon- dottan az adott keréktárcsához
gyártott kerékanyákat használjon.
• Ha bármilyen repedés vagy defor- máció látható a csavarokon, az
anyák meneteiben vagy a keréktár-
csa csavarfurataiban, ellenőriztesse
a gépjárművet hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakember-
nél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szerelje be.
(575. o.)
nDefektes kerék cseréje elektromos működtetésű csomagtérajtós gép-
járműveknél
Az olyan esetekben, mint amilyen pl.
a kerékcsere, gondo skodjon az elekt-
romos működtetésű csomagtérajtó
kikapcsolásáról ( 665. o.). Ha ezt
elmulasztja, a csomagtérajtó szán-
déka ellenére működésbe léphet az
elektromos működtetésű csomagtér-
ajtó kapcsoló megérintésekor, ami
keze és ujjai beszo rulását és sérülé-
sét okozhatja.
A pótkerék felszerelése

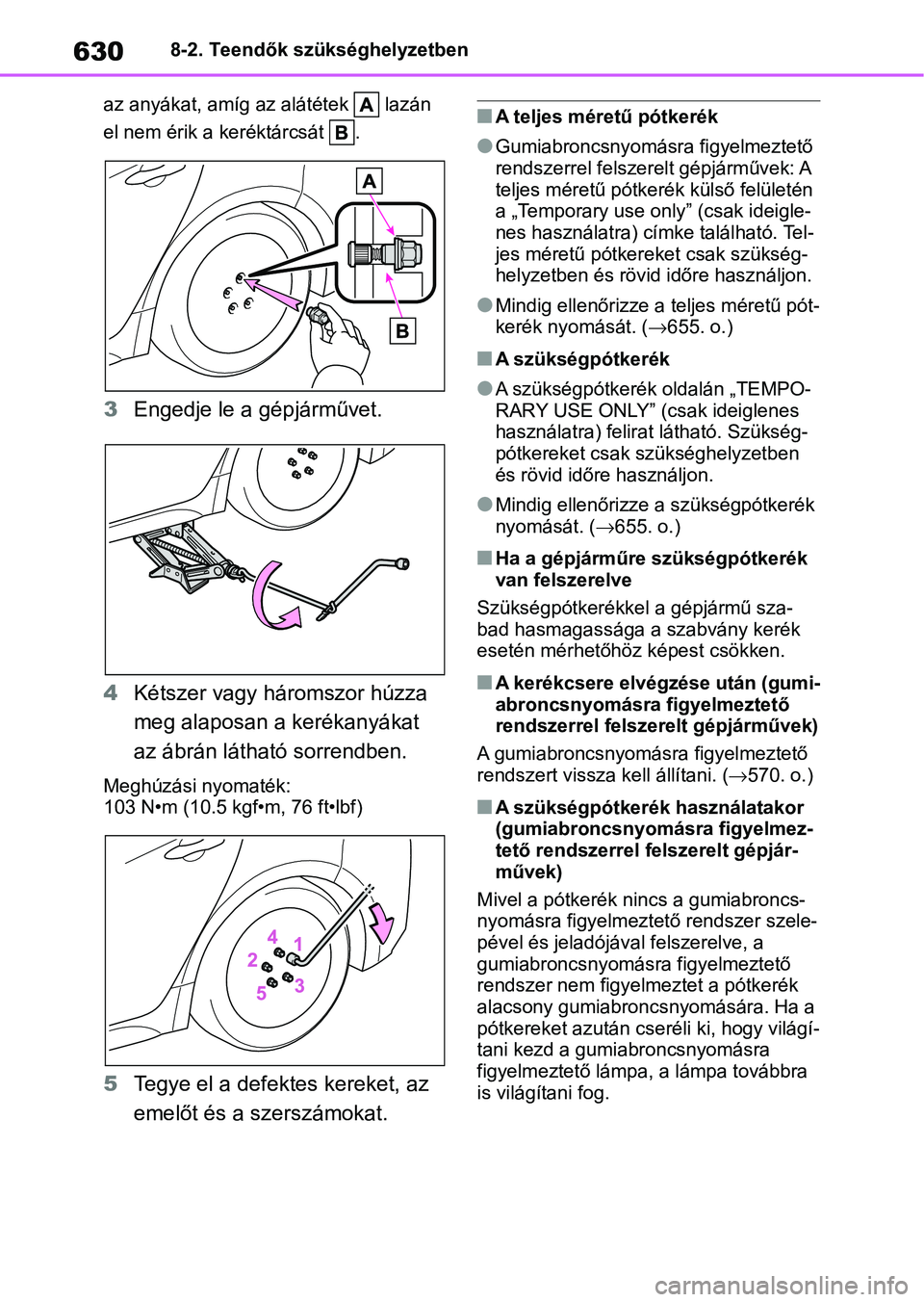

6308-2. Teendők szükséghelyzetben
az anyákat, amíg az alátétek lazán
el nem érik a keréktárcsát .
3 Engedje le a gépjárművet.
4 Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N•m (10.5 kgf•m, 76 ft•lbf)
5Tegye el a defektes kereket, az
emelőt és a szerszámokat.
nA teljes méretű pótkerék
lGumiabroncsnyomásra figyelmeztető
rendszerrel felszerelt gépjárművek: A
teljes méretű pótkerék külső felületén
a „Temporary use only” (csak ideigle-
nes használatra) címke található. Tel-
jes méretű pótkere ket csak szükség-
helyzetben és rövid időre használjon.
lMindig ellenőrizze a teljes méretű pót-
kerék nyomását. ( 655. o.)
nA szükségpótkerék
lA szükségpótkerék oldalán „TEMPO-
RARY USE ONLY” (csak ideiglenes
használatra) felira t látható. Szükség-
pótkereket csak szükséghelyzetben
és rövid időre használjon.
lMindig ellenőrizze a szükségpótkerék
nyomását. ( 655. o.)
nHa a gépjárműre szükségpótkerék
van felszerelve
Szükségpótkerékkel a gépjármű sza-
bad hasmagassága a szabvány kerék
esetén mérhetőhöz képest csökken.
nA kerékcsere elvégzése után (gumi-
abroncsnyomásra figyelmeztető
rendszerrel felszerelt gépjárművek)
A gumiabroncsnyomásra figyelmeztető
rendszert vissza k ell állítani. (570. o.)
nA szükségpótkerék használatakor
(gumiabroncsnyomásra figyelmez-
tető rendszerrel felszerelt gépjár-
művek)
Mivel a pótkerék nincs a gumiabroncs-
nyomásra figyelmezte tő rendszer szele-
pével és jeladójával felszerelve, a
gumiabroncsnyomásra figyelmeztető
rendszer nem figyelmeztet a pótkerék
alacsony gumiabroncsnyomására. Ha a
pótkereket azután cseréli ki, hogy világí-
tani kezd a gumiabroncsnyomásra
figyelmeztető lámpa, a lámpa továbbra
is világítani fog.

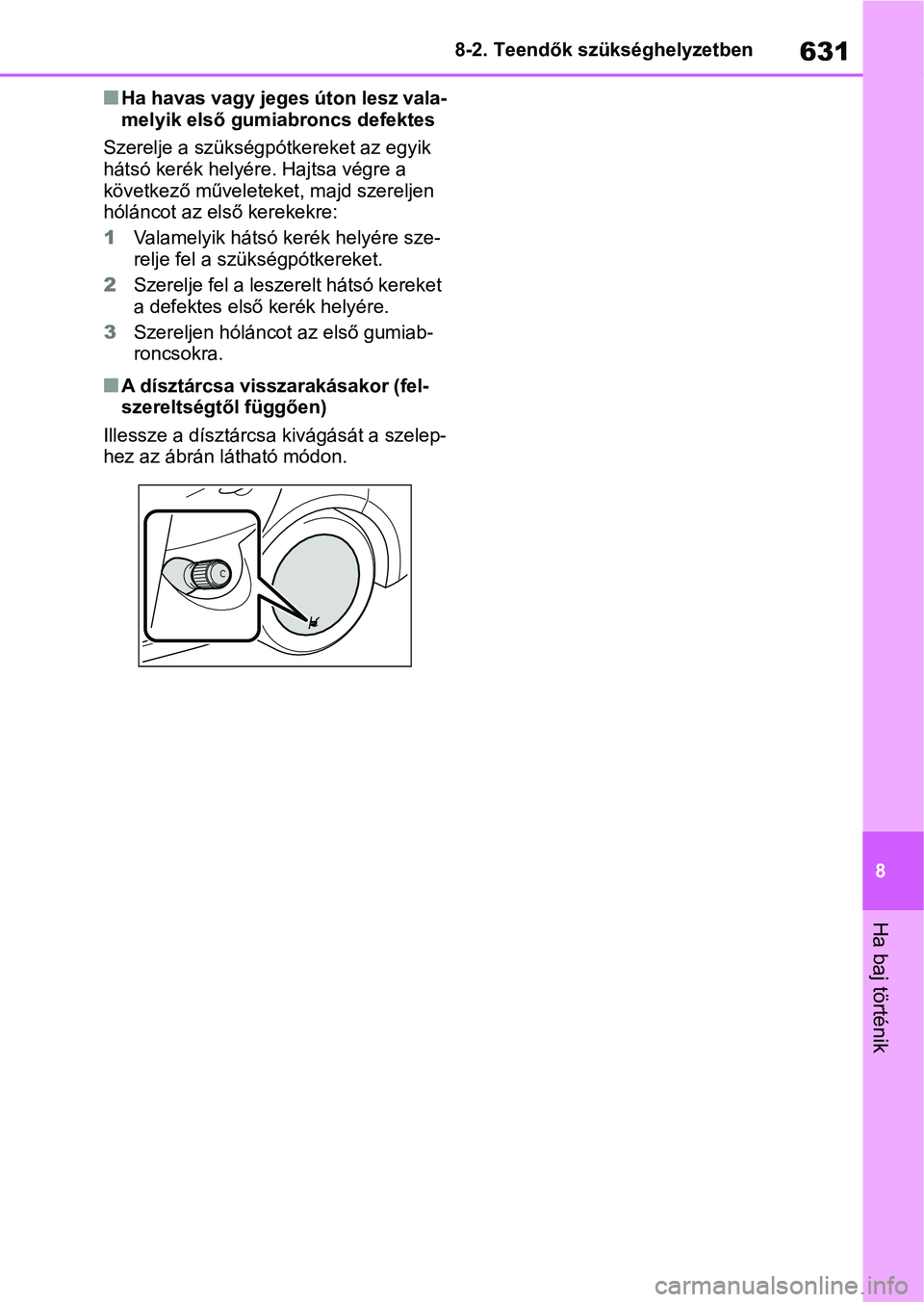

631
8
8-2. Teendők szükséghelyzetben
Ha baj történik
nHa havas vagy jeges úton lesz vala-
melyik első gumiabroncs defektes
Szerelje a szükség pótkereket az egyik
hátsó kerék helyére. Hajtsa végre a
következő művelete ket, majd szereljen
hóláncot az első kerekekre:
1 Valamelyik hátsó kerék helyére sze-
relje fel a szükségpótkereket.
2 Szerelje fel a leszerelt hátsó kereket
a defektes első kerék helyére.
3 Szereljen hóláncot az első gumiab-
roncsokra.
nA dísztárcsa visszarakásakor (fel-
szereltségtől függően)
Illessze a dísztárcsa kivágását a szelep-
hez az ábrán látható módon.

6328-2. Teendők szükséghelyzetben

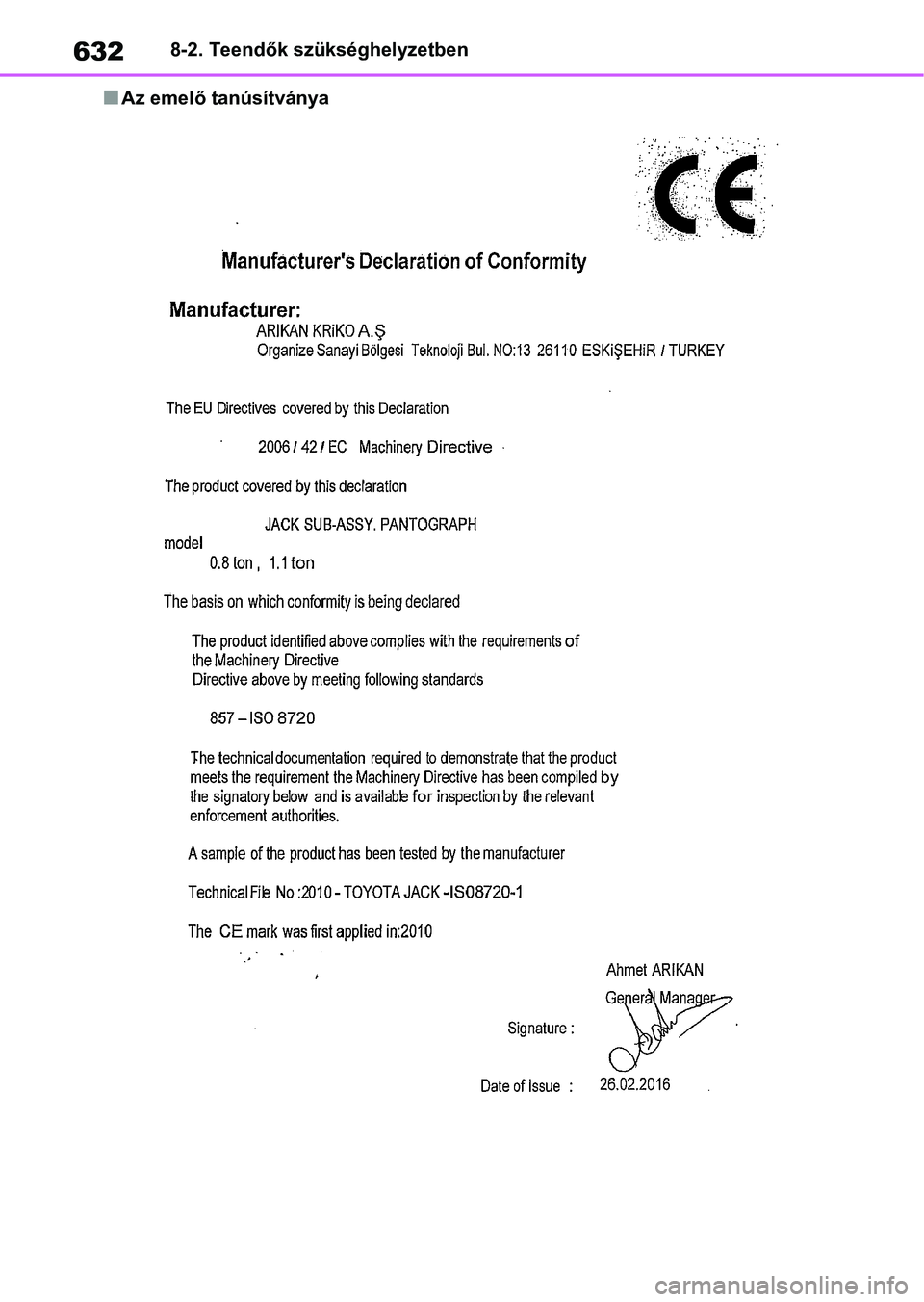

nAz emelő tanúsítványa
