2019 TOYOTA COROLLA HATCHBACK Kezelési útmutató (in Hungarian)

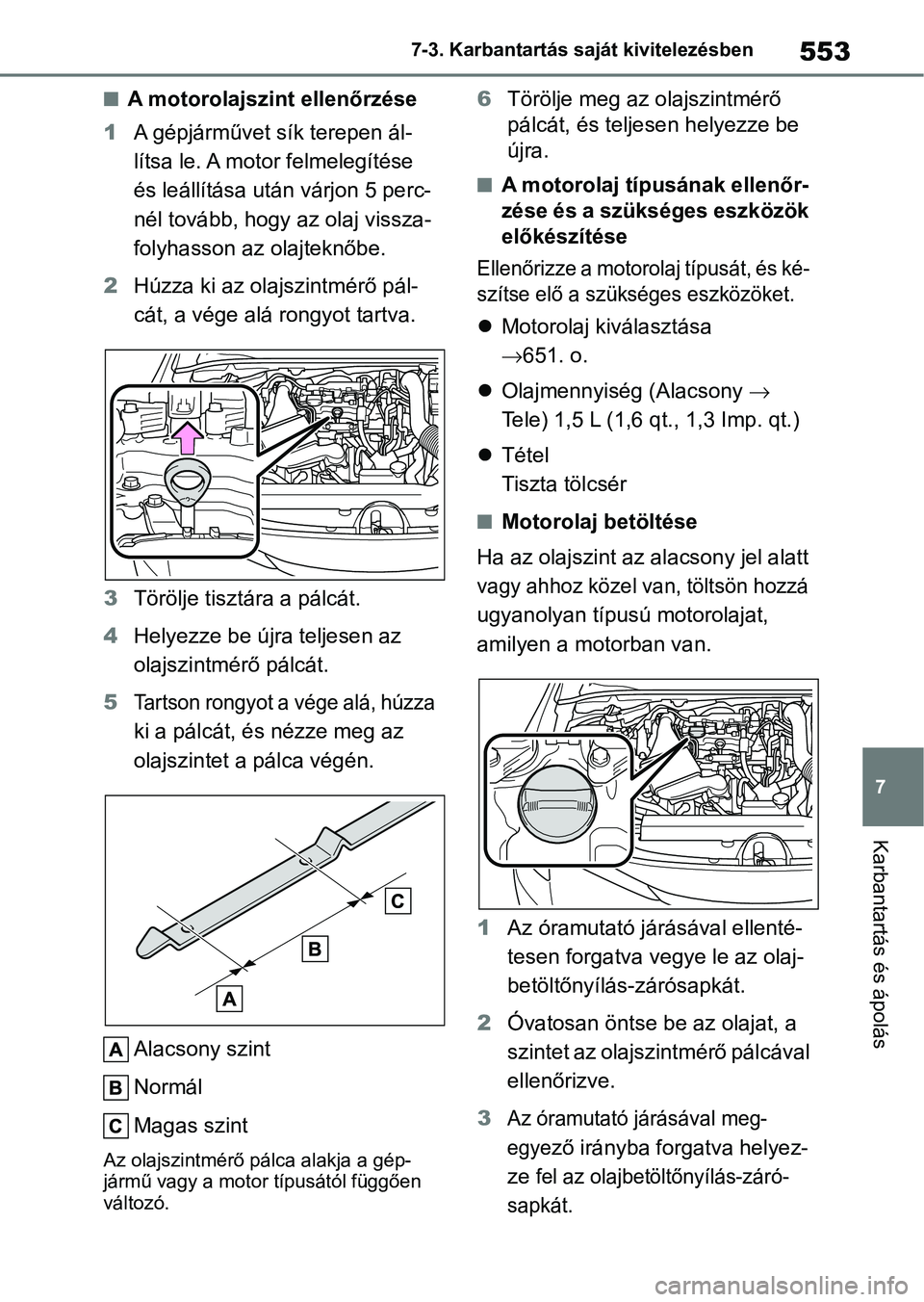

553
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
nA motorolajszint ellenőrzése
1 A gépjárművet sík terepen ál-
lítsa le. A motor felmelegítése
és leállítása ut án várjon 5 perc-
nél tovább, hogy az olaj vissza-
folyhasson az olajteknőbe.
2 Húzza ki az olajs zintmérő pál-
cát, a vége alá rongyot tartva.
3 Törölje tisztára a pálcát.
4 Helyezze be újra teljesen az
olajszintmérő pálcát.
5
Tartson rongyot a vége alá, húzza
ki a pálcát, és nézze meg az
olajszintet a pálca végén.
Alacsony szint
Normál
Magas szint
Az olajszintmérő pálca alakja a gép-
jármű vagy a motor típusától függően
változó.
6 Törölje meg az o lajszintmérő
pálcát, és teljesen helyezze be
újra.
nA motorolaj típusának ellenőr-
zése és a szükséges eszközök
előkészítése
Ellenőrizze a motorolaj típusát, és ké-
szítse elő a szükséges eszközöket.
 Motorolaj kiválasztása
651. o.
 Olajmennyiség (Alacsony 
Tele) 1,5 L (1,6 q t., 1,3 Imp. qt.)
 Tétel
Tiszta tölcsér
nMotorolaj betöltése
Ha az olajszint az alacsony jel alatt
vagy ahhoz közel van, töltsön hozzá
ugyanolyan típusú motorolajat,
amilyen a motorban van.
1 Az óramutató járásával ellenté-
tesen forgatva vegye le az olaj-
betöltőnyílás-zárósapkát.
2 Óvatosan öntse be az olajat, a
szintet az olajszintmérő pálcával
ellenőrizve.
3
Az óramutató járásával meg-
egye
ző irányba forgatva helyez-
ze
fel az olajbetöltőnyílás-záró-
sapkát.

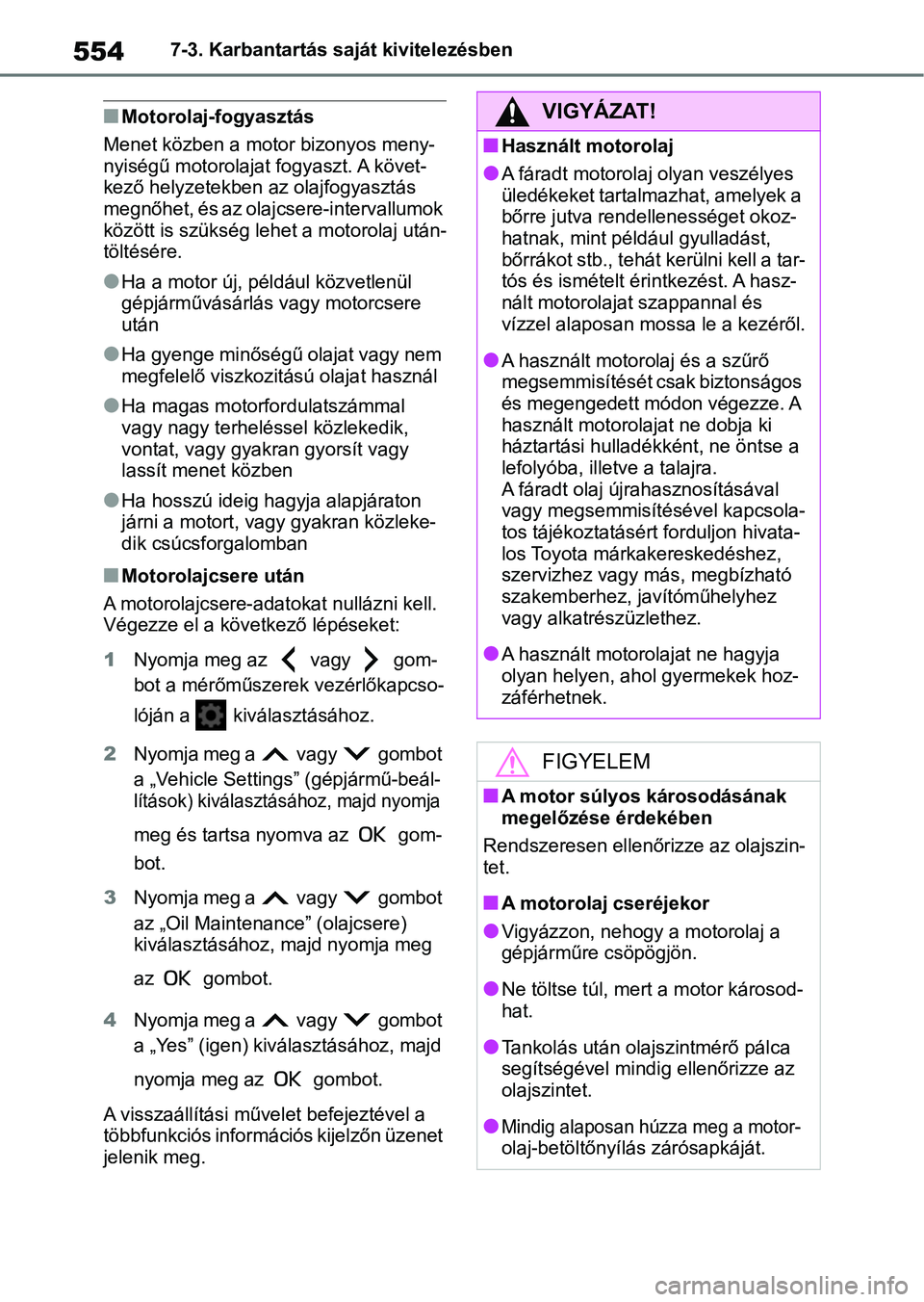

5547-3. Karbantartás saját kivitelezésben
nMotorolaj-fogyasztás
Menet közben a motor bizonyos meny-
nyiségű motorolajat fogyaszt. A követ-
kező helyzetekben a z olajfogyasztás
megnőhet, és az olajcsere-intervallumok
között is szükség lehet a motorolaj után-
töltésére.
lHa a motor új, például közvetlenül
gépjárművásárlás vagy motorcsere
után
lHa gyenge minőségű olajat vagy nem
megfelelő viszkozitá sú olajat használ
lHa magas motorfordulatszámmal
vagy nagy terheléssel közlekedik,
vontat, vagy gyakran gyorsít vagy
lassít menet közben
lHa hosszú ideig h agyja alapjáraton
járni a motort, vagy gyakran közleke-
dik csúcsforgalomban
nMotorolajcsere után
A motorolajcsere-adatokat nullázni kell.
Végezze el a következő lépéseket:
1 Nyomja meg az vagy gom-
bot a mérőműszere k vezérlőkapcso-
lóján a kiválasztásához.
2 Nyomja meg a vagy gombot
a „Vehicle Settings” (gépjármű-beál-
lítások) kiválasztásához, majd nyomja
meg és tartsa ny omva az gom-
bot.
3 Nyomja meg a vagy gombot
az „Oil Maintenance” (olajcsere)
kiválasztásához, majd nyomja meg
az gombot.
4 Nyomja meg a vagy gombot
a „Yes” (igen) kiválasztásához, majd
nyomja meg az gombot.
A visszaállítási művelet befejeztével a
többfunkciós információs kijelzőn üzenet
jelenik meg.
VIGYÁZAT!
nHasznált motorolaj
lA fáradt motorolaj olyan veszélyes
üledékeket tartalmazhat, amelyek a
bőrre jutva rendellenességet okoz-
hatnak, mint például gyulladást,
bőrrákot stb., tehát kerülni kell a tar-
tós és ismételt érintkezést. A hasz-
nált motorolajat szappannal és
vízzel alaposan mossa le a kezéről.
lA használt motoro laj és a szűrő
megsemmisítését csak biztonságos
és megengedett módon végezze. A
használt motorolajat ne dobja ki
háztartási hulladé kként, ne öntse a
lefolyóba, illetve a talajra.
A fáradt olaj új rahasznosításával
vagy megsemmisíté sével kapcsola-
tos tájékoztatásért forduljon hivata-
los Toyota márkakereskedéshez,
szervizhez vagy más, megbízható
szakemberhez, ja vítóműhelyhez
vagy alkatrészüzlethez.
lA használt motorolajat ne hagyja
olyan helyen, ahol gyermekek hoz-
záférhetnek.
FIGYELEM
nA motor súlyos károsodásának
megelőzése érdekében
Rendszeresen ellenőrizze az olajszin-
tet.
nA motorolaj cseréjekor
lVigyázzon, nehogy a motorolaj a
gépjárműre csöpögjön.
lNe töltse túl, mert a motor károsod-
hat.
lTankolás után olajszintmérő pálca
segítségével mindig ellenőrizze az
olajszintet.
lMindig alaposan húzza meg a motor- olaj-betöltőnyílás zárósapkáját.

555
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
nMotorhűtőfolyadék-kiegyenlítő-
tartály
Hideg motor esetén a hűtőfolyadék
szintje akkor megfelelő, ha az a tar-
tályon látható „FULL” (tele) és „LOW”
(alacsony) jelölések között van.
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW” (alacsony)
jelzésen vagy az alatt van, töltse fel a
tartályt egészen a „FULL” (tele) szintig.
(646. o.)
nTöltőlevegő-hűtő-kiegyenlítő-
tartály
Hideg motor esetén a hűtőfolyadék
szintje akkor megfelelő, ha az a tar-
tályon látható „F” (tele) és „L” (ala-
csony) jelölések között van. Tartálysapka
„F” (tele) jelzés
„L” (alacsony) jelzés
Ha a folyadék szintje az „L” (alacsony)
jelzésen vagy az alatt van, töltse fel a
tartályt egészen az „
F” (tele) szintig.
( 646. o.)
nA hűtőfolyadék kiválasztása
Csak „Toyota Super Long Life Coolant”
típusú hűtőfolyadékot használjon. Más
típusú, hasonlóan jó minőségű etilén-
glikol alapú, szilikát -, amin-, nitrit-,
borátmentes, hosszú élettartamú
(„long-life”), hibrid szerves sav technoló-
giával készült hűtőfolyadék szintén
használható.
A „Toyota Super Long Life Coolant”
hűtőfolyadék és desztillált víz 50–
50%-os keveréke. (Minimális hőmérsék-
let: -35 °C [-31 °F])
A hűtőfolyadékokkal kapcsolatos
további részletekért vegye fel a kapcso-
latot bármely hivatalos Toyota márkake-
reskedéssel, szervizzel vagy más, meg-
bízható szakemberrel.
nHa az újratöltés után rövid időn
belül nagymértékben csökken a
hűtőfolyadék szintje
Szemrevételezéssel el lenőrizze a hűtőt,
a tömlőt, a motorhűtőfolyadék-kiegyen-
lítőtartályt, a betöltőcsonkot és a víz-
pumpát.
Ha nem talál szivárgásra utaló nyomo-
kat, ellenőriztesse hivatalos Toyota már-
kakereskedéssel, sze rvizzel vagy más,
megbízható szakemb errel a zárósapka
nyomását, és kerestesse meg a rend-
szer tömítetlenségének helyét.
A hűtőfolyadék ellenőrzése

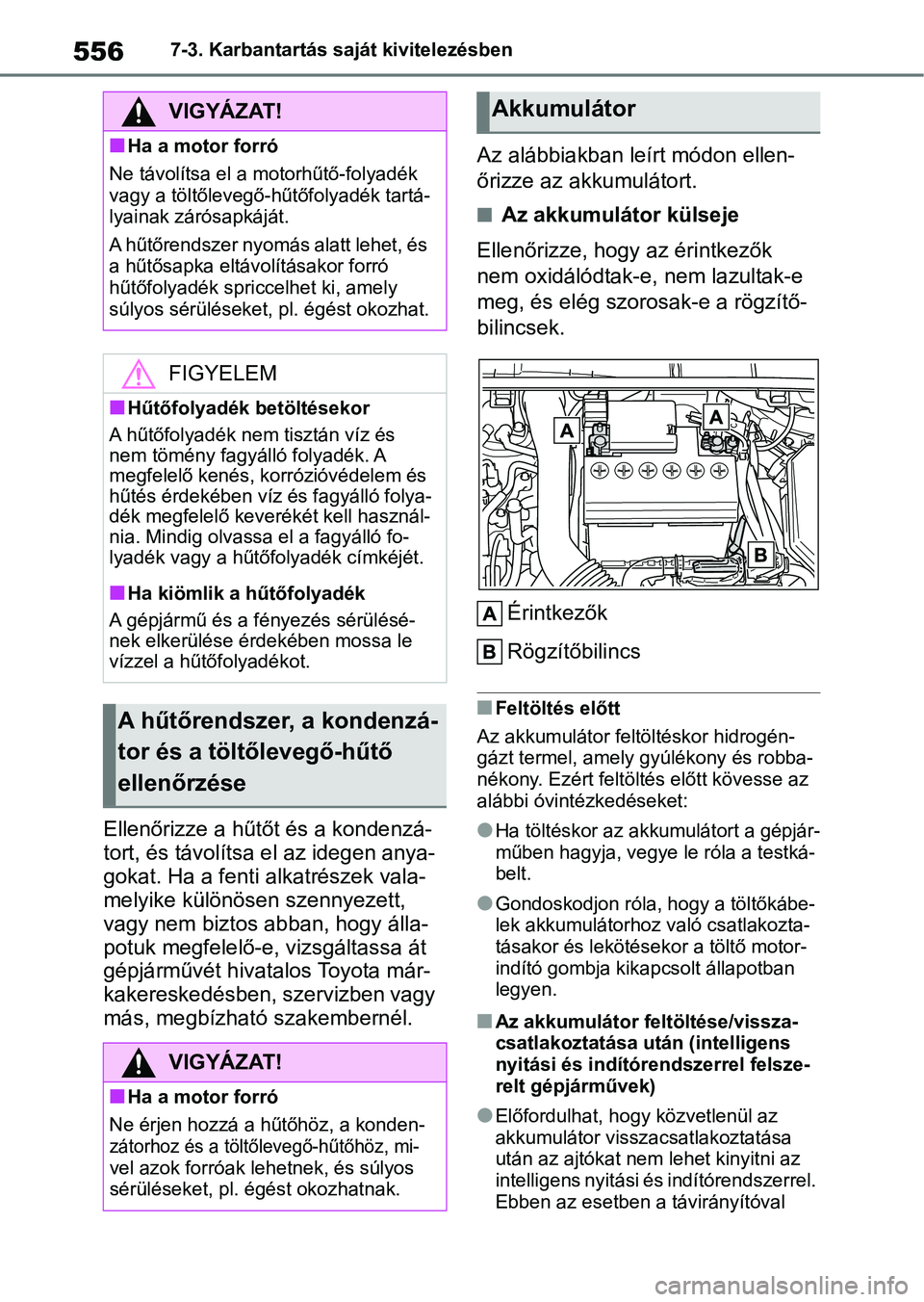

5567-3. Karbantartás saját kivitelezésben
Ellenőrizze a hűtőt és a kondenzá-
tort, és távolítsa el az idegen anya-
gokat. Ha a fenti alkatrészek vala-
melyike különösen szennyezett,
vagy nem biztos abban, hogy álla-
potuk megfelelő-e, vizsgáltassa át
gépjárművét hivatalos Toyota már-
kakereskedésben, szervizben vagy
más, megbízható szakembernél. Az alábbiakban leírt módon ellen-
őrizze az akkumulátort.
nAz akkumulátor külseje
Ellenőrizze, hogy az érintkezők
nem oxidálódtak-e, nem lazultak-e
meg, és elég szoro sak-e a rögzítő-
bilincsek.
Érintkezők
Rögzítőbilincs
nFeltöltés előtt
Az akkumulátor feltöltéskor hidrogén-
gázt termel, amely g yúlékony és robba-
nékony. Ezért feltöl tés előtt kövesse az
alábbi óvintézkedéseket:
lHa töltéskor az akkumulátort a gépjár-
műben hagyja, vegye le róla a testká-
belt.
lGondoskodjon róla, hogy a töltőkábe-
lek akkumulátorhoz való csatlakozta-
tásakor és lekötések or a töltő motor-
indító gombja kikapcsolt állapotban
legyen.
nAz akkumulátor fe ltöltése/vissza-
csatlakoztatása után (intelligens
nyitási és indítór endszerrel felsze-
relt gépjárművek)
lElőfordulhat, hogy közvetlenül az
akkumulátor visszacsatlakoztatása
után az ajtókat nem l ehet kinyitni az
intelligens nyitási és indítórendszerrel.
Ebben az esetben a távirányítóval
VIGYÁZAT!
nHa a motor forró
Ne távolítsa el a motorhűtő-folyadék
vagy a töltőlevegő-hűtőfolyadék tartá-
lyainak zárósapkáját.
A hűtőrendszer nyomás alatt lehet, és
a hűtősapka eltávolításakor forró
hűtőfolyadék spriccelhet ki, amely
súlyos sérüléseket, pl. égést okozhat.
FIGYELEM
nHűtőfolyadék betöltésekor
A hűtőfolyadék nem tisztán víz és
nem tömény fagyálló folyadék. A
megfelelő kenés, korrózióvédelem és
hűtés érdekében víz és fagyálló folya-
dék megfelelő keverékét kell használ-
nia. Mindig olvassa el a fagyálló fo-
lyadék vagy a hűtőfolyadék címkéjét.
nHa kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülésé-
nek elkerülése érdekében mossa le
vízzel a hűtőfolyadékot.
A hűtőrendszer, a kondenzá-
tor és a töltőlevegő-hűtő
ellenőrzése
VIGYÁZAT!
nHa a motor forró
Ne érjen hozzá a hűtőhöz, a konden-
zátorhoz és a töltőlevegő-hűtőhöz, mi- vel azok forróak lehetnek, és súlyos
sérüléseket, pl. égést okozhatnak.
Akkumulátor

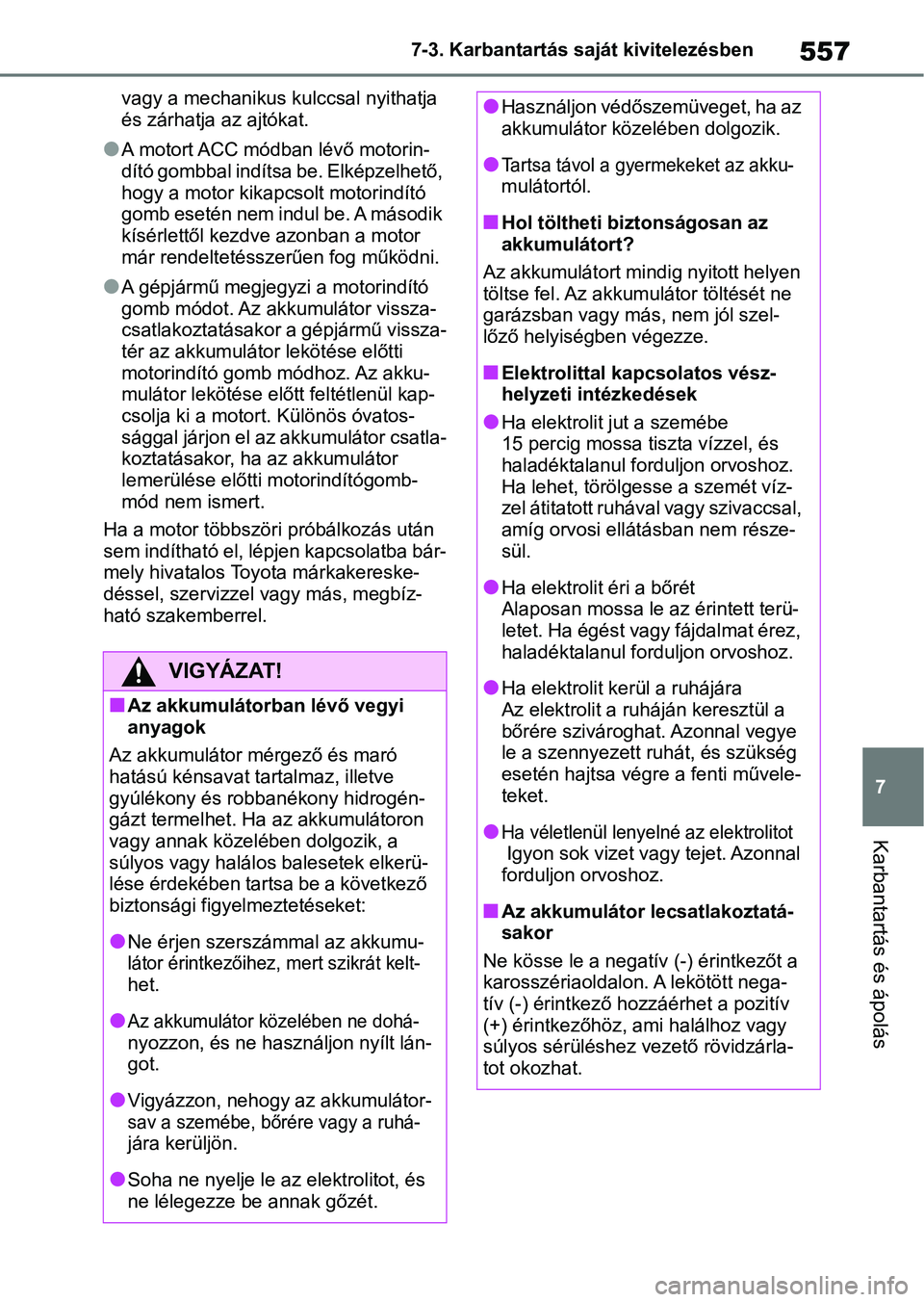

557
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
vagy a mechanikus
kulccsal nyithatja
és zárhatja az ajtókat.
lA motort ACC módban lévő motorin-
dító gombbal indítsa be. Elképzelhető,
hogy a motor kikapcsolt motorindító
gomb esetén nem indul be. A második
kísérlettől kezdve azonban a motor
már rendeltetésszerűen fog működni.
lA gépjármű megjegyzi a motorindító
gomb módot. Az akkumulátor vissza-
csatlakoztatásakor a gépjármű vissza-
tér az akkumulátor lekötése előtti
motorindító gomb módhoz. Az akku-
mulátor lekötése előtt feltétlenül kap-
csolja ki a motort. Különös óvatos-
sággal járjon el az akkumulátor csatla-
koztatásakor, ha az akkumulátor
lemerülése előtti motorindítógomb-
mód nem ismert.
Ha a motor többszöri próbálkozás után
sem indítható el, lépjen kapcsolatba bár-
mely hivatalos Toyota márkakereske-
déssel, szervizzel vagy más, megbíz-
ható szakemberrel.
VIGYÁZAT!
nAz akkumulátorban lévő vegyi
anyagok
Az akkumulátor mérgező és maró
hatású kénsavat tar talmaz, illetve
gyúlékony és robbanékony hidrogén-
gázt termelhet. Ha az akkumulátoron
vagy annak közelében dolgozik, a
súlyos vagy halálos balesetek elkerü-
lése érdekében tartsa be a következő
biztonsági figyelmeztetéseket:
lNe érjen szerszá mmal az akkumu-látor érintkezőihez, mert szikrát kelt-
het.
lAz akkumulátor közelében ne dohá-
nyozzon, és ne használjon nyílt lán-
got.
lVigyázzon, nehogy az akkumulátor-
sav a szemébe, bőrére vagy a ruhá-
jára kerüljön.
lSoha ne nyelje le az elektrolitot, és
ne lélegezze be annak gőzét.
lHasználjon védőszemüveget, ha az
akkumulátor közelében dolgozik.
lTartsa távol a gyermekeket az akku-
mulátortól.
nHol töltheti biztonságosan az
akkumulátort?
Az akkumulátort mindig nyitott helyen
töltse fel. Az akkumulátor töltését ne
garázsban vagy más, nem jól szel-
lőző helyiségben végezze.
nElektrolittal kapcsolatos vész-
helyzeti intézkedések
lHa elektrolit jut a szemébe
15 percig mossa t iszta vízzel, és
haladéktalanul forduljon orvoshoz.
Ha lehet, törölgesse a szemét víz-
zel átitatott ruhával vagy szivaccsal,
amíg orvosi ellátásban nem része-
sül.
lHa elektrolit éri a bőrét
Alaposan mossa le az érintett terü-
letet. Ha égést vagy fájdalmat érez,
haladéktalanul forduljon orvoshoz.
lHa elektrolit kerül a ruhájára
Az elektrolit a ruháján keresztül a
bőrére szivároghat. Azonnal vegye
le a szennyezett r uhát, és szükség
esetén hajtsa végr e a fenti művele-
teket.
lHa véletlenül lenyel né az elektrolitot Igyon sok vizet vagy tejet. Azonnal
forduljon orvoshoz.
nAz akkumulátor lecsatlakoztatá-
sakor
Ne kösse le a negatív (-) érintkezőt a
karosszériaoldalon. A lekötött nega-
tív (-) érintkező ho zzáérhet a pozitív
(+) érintkezőhöz, ami halálhoz vagy
súlyos sérüléshez vezető rövidzárla-
tot okozhat.

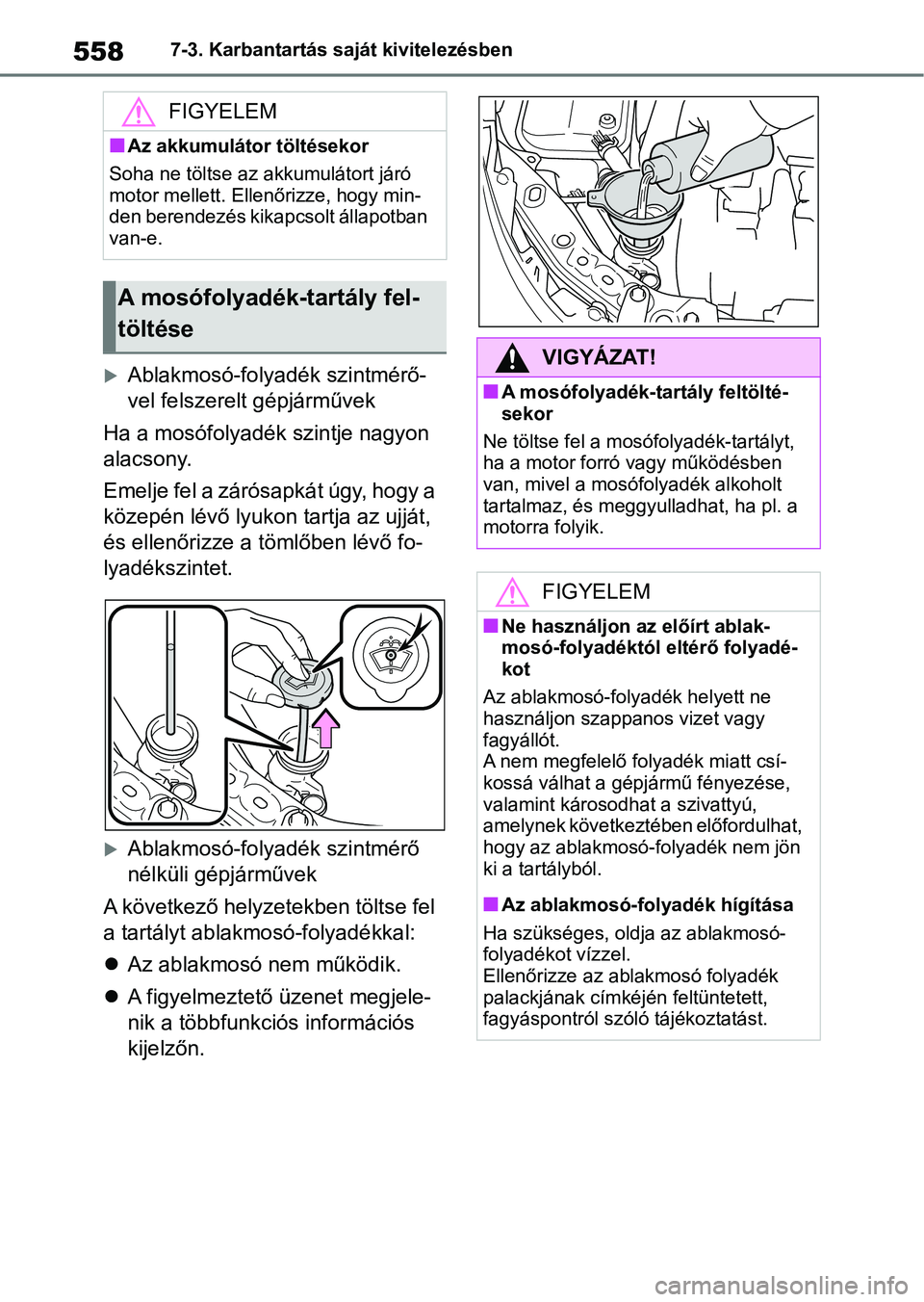

5587-3. Karbantartás saját kivitelezésben
Ablakmosó-folyadék szintmérő-
vel felszerelt gépjárművek
Ha a mosófolyadék szintje nagyon
alacsony.
Emelje fel a zárósapkát úgy, hogy a
közepén lévő lyukon tartja az ujját,
és ellenőrizze a tömlőben lévő fo-
lyadékszintet.
Ablakmosó-folyadék szintmérő
nélküli gépjárművek
A következő helyzetekben töltse fel
a tartályt ablakmosó-folyadékkal:
 Az ablakmosó nem működik.
 A figyelmeztető üzenet megjele-
nik a többfunkciós információs
kijelzőn.
FIGYELEM
nAz akkumulátor töltésekor
Soha ne töltse az akkumulátort járó
motor mellett. Ellenőrizze, hogy min-
den berendezés kikapcsolt állapotban
van-e.
A mosófolyadék-tartály fel-
töltése
VIGYÁZAT!
nA mosófolyadék-tartály feltölté-
sekor
Ne töltse fel a mosó folyadék-tartályt,
ha a motor forró vagy működésben
van, mivel a mosófolyadék alkoholt
tartalmaz, és meggyulladhat, ha pl. a
motorra folyik.
FIGYELEM
nNe használjon az előírt ablak-
mosó-folyadéktól eltérő folyadé-
kot
Az ablakmosó-folyadék helyett ne
használjon szappanos vizet vagy
fagyállót.
A nem megfelelő folyadék miatt csí-
kossá válhat a gépj ármű fényezése,
valamint károsodhat a szivattyú,
amelynek következtében előfordulhat,
hogy az ablakmosó-folyadék nem jön
ki a tartályból.
nAz ablakmosó-folyadék hígítása
Ha szükséges, oldja az ablakmosó-
folyadékot vízzel.
Ellenőrizze az ablakmosó folyadék
palackjának címkéjén feltüntetett,
fagyáspontról szóló tájékoztatást.

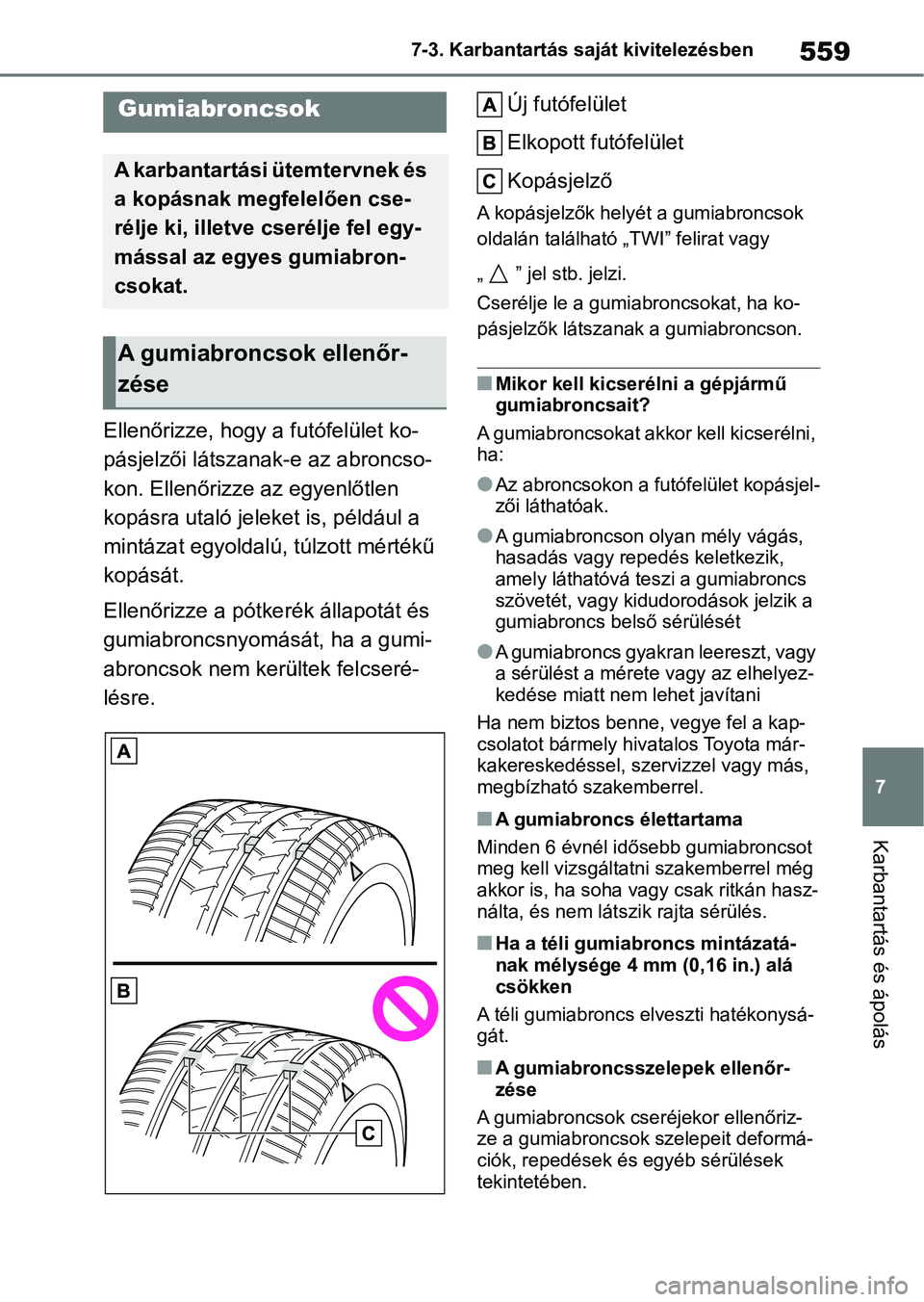

559
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
Ellenőrizze, hogy a
futófelület ko-
pásjelzői látszanak-e az abroncso-
kon. Ellenőrizze az egyenlőtlen
kopásra utaló jeleket is, például a
mintázat egyoldalú, túlzott mértékű
kopását.
Ellenőrizze a pótke rék állapotát és
gumiabroncsnyomását, ha a gumi-
abroncsok nem kerültek felcseré-
lésre. Új futófelület
Elkopott futófelület
Kopásjelző
A kopásjelzők helyét a gumiabroncsok
oldalán található „TWI” felirat vagy
„ ” jel stb. jelzi.
Cserélje le a gumiabroncsokat, ha ko-
pásjelzők látszana
k a gumiabroncson.
nMikor kell kicserélni a gépjármű
gumiabroncsait?
A gumiabroncsokat akkor kell kicserélni,
ha:
lAz abroncsokon a futófelület kopásjel-
zői láthatóak.
lA gumiabroncson olyan mély vágás,
hasadás vagy repedés keletkezik,
amely láthatóvá teszi a gumiabroncs
szövetét, vagy kidudorodások jelzik a
gumiabroncs belső sérülését
lA gumiabroncs gyakran leereszt, vagy
a sérülést a mérete vagy az elhelyez-
kedése miatt nem lehet javítani
Ha nem biztos benne, vegye fel a kap-
csolatot bármely hivatalos Toyota már-
kakereskedéssel, sze rvizzel vagy más,
megbízható szakemberrel.
nA gumiabroncs élettartama
Minden 6 évnél idősebb gumiabroncsot
meg kell vizsgáltatn i szakemberrel még
akkor is, ha soha vagy csak ritkán hasz-
nálta, és nem lát szik rajta sérülés.
nHa a téli gumiab roncs mintázatá-
nak mélysége 4 mm (0,16 in.) alá
csökken
A téli gumiabroncs elveszti hatékonysá-
gát.
nA gumiabroncsszelepek ellenőr-
zése
A gumiabroncsok cseréjekor ellenőriz-
ze a gumiabroncsok szelepeit deformá-
ciók, repedések és egyéb sérülések
tekintetében.
Gumiabroncsok
A karbantartási ütemtervnek és
a kopásnak megfelelően cse-
rélje ki, illetve cserélje fel egy-
mással az egyes gumiabron-
csokat.
A gumiabroncsok ellenőr-
zése

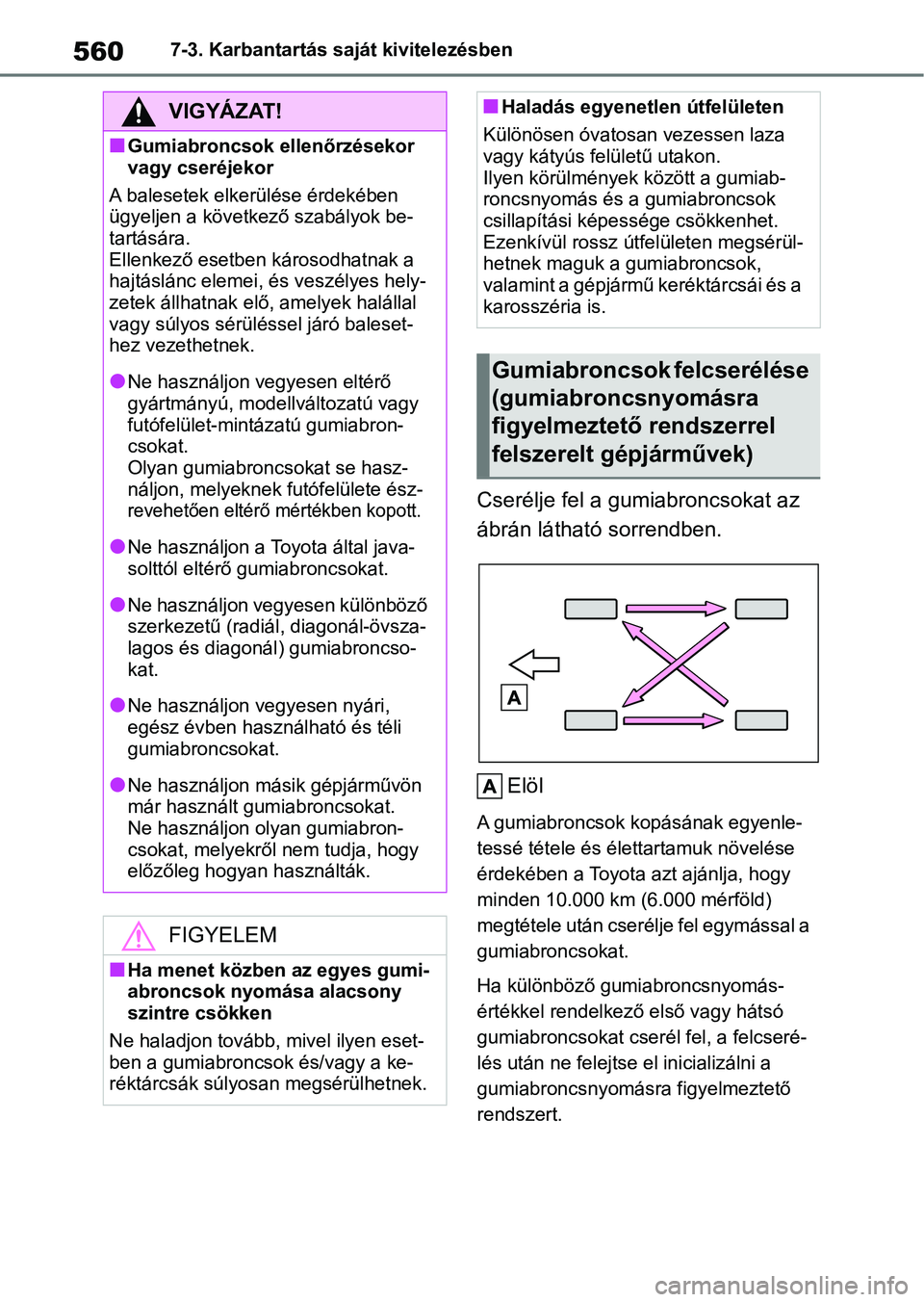

5607-3. Karbantartás saját kivitelezésben
Cserélje fel a gumiabroncsokat az
ábrán látható sorrendben.Elöl
A gumiabroncsok kopásának egyenle-
tessé tétele és élettartamuk növelése
érdekében a Toyota azt ajánlja, hogy
minden 10.000 km (6.000 mérföld)
megtétele után cserélje fel egymással a
gumiabroncsokat.
Ha különböző gumiabroncsnyomás-
értékkel rendelkező első vagy hátsó
gumiabroncsokat cserél fel, a felcseré-
lés után ne felejtse el inicializálni a
gumiabroncsnyomásra figyelmeztető
rendszert.
VIGYÁZAT!
nGumiabroncsok ellenőrzésekor
vagy cseréjekor
A balesetek elkerülése érdekében
ügyeljen a következő szabályok be-
tartására.
Ellenkező esetben károsodhatnak a
hajtáslánc elemei, é s veszélyes hely-
zetek állhatnak elő, amelyek halállal
vagy súlyos sérüléssel járó baleset-
hez vezethetnek.
lNe használjon vegyesen eltérő
gyártmányú, modellváltozatú vagy
futófelület-mintázatú gumiabron-
csokat.
Olyan gumiabron csokat se hasz-
náljon, melyeknek futófelülete ész-
revehetően eltérő mértékben kopott.
lNe használjon a Toyota által java-
solttól eltérő gumiabroncsokat.
lNe használjon vegyesen különböző
szerkezetű (radiál, diagonál-övsza-
lagos és diagonál) gumiabroncso-
kat.
lNe használjon vegyesen nyári,
egész évben használható és téli
gumiabroncsokat.
lNe használjon másik gépjárművön
már használt gumiabroncsokat.
Ne használjon olyan gumiabron-
csokat, melyekről nem tudja, hogy
előzőleg hogyan használták.
FIGYELEM
nHa menet közben az egyes gumi-
abroncsok nyomása alacsony
szintre csökken
Ne haladjon tovább, mivel ilyen eset-
ben a gumiabroncsok és/vagy a ke-
réktárcsák súlyosan megsérülhetnek.
nHaladás egyenetl en útfelületen
Különösen óvatosan vezessen laza
vagy kátyús felületű utakon.
Ilyen körülmények között a gumiab-
roncsnyomás és a gumiabroncsok
csillapítási képessége csökkenhet.
Ezenkívül rossz útfe lületen megsérül-
hetnek maguk a gumiabroncsok,
valamint a gépjármű keréktárcsái és a
karosszéria is.
Gumiabroncsok felcserélése
(gumiabroncsnyomásra
figyelmeztető rendszerrel
felszerelt gépjárművek)
