2019 TOYOTA COROLLA HATCHBACK Kezelési útmutató (in Hungarian)

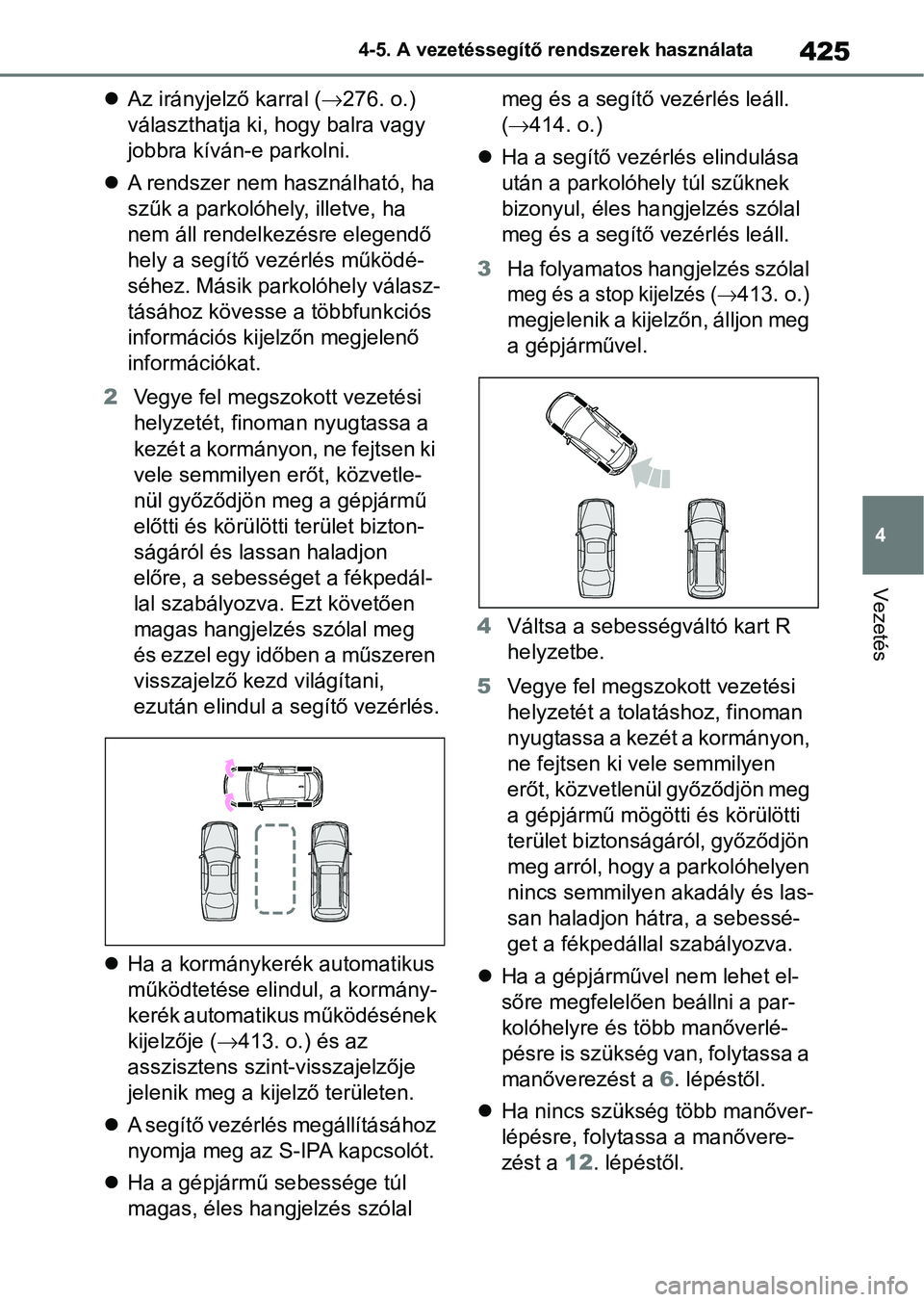

425
4
4-5. A vezetéssegítő rendszerek használata
Vezetés

Az irányjelző karral ( 276. o.)
választhatja ki, hogy balra vagy
jobbra kíván-e parkolni.
 A rendszer nem használható, ha
szűk a parkolóhely, illetve, ha
nem áll rendelkezésre elegendő
hely a segítő vezérlés működé-
séhez. Másik parkolóhely válasz-
tásához kövesse a többfunkciós
információs kijelzőn megjelenő
információkat.
2 Vegye fel megszokott vezetési
helyzetét, finoma n nyugtassa a
kezét a kormányon, ne fejtsen ki
vele semmilyen erőt, közvetle-
nül győződjön meg a gépjármű
előtti és körülötti terület bizton-
ságáról és lassan haladjon
előre, a sebességet a fékpedál-
lal szabályozva. Ezt követően
magas hangjelzés szólal meg
és ezzel egy időben a műszeren
visszajelző kezd világítani,
ezután elindul a segítő vezérlés.
 Ha a kormánykerék automatikus
működtetése elindul, a kormány-
kerék automatikus működésének
kijelzője ( 413. o.) és az
asszisztens szint-visszajelzője
jelenik meg a kijelző területen.
 A segítő vezérlés megállításához
nyomja meg az S-IPA kapcsolót.
 Ha a gépjármű sebessége túl
magas, éles hang jelzés szólal meg és a segítő vezérlés leáll.
(
 414. o.)
 Ha a segítő vezérlés elindulása
után a parkolóhely túl szűknek
bizonyul, éles hangjelzés szólal
meg és a segítő vezérlés leáll.
3 Ha folyamatos hangjelzés szólal
meg és a stop kijelzés (413. o.)
megjelenik a kijelzőn, álljon meg
a gépjárművel.
4 Váltsa a sebességváltó kart R
helyzetbe.
5 Vegye fel megszokott vezetési
helyzetét a tolatáshoz, finoman
nyugtassa a kezét a kormányon,
ne fejtsen ki vele semmilyen
erőt, közvetlenül győződjön meg
a gépjármű mögötti és körülötti
terület biztonságáról, győződjön
meg arról, hogy a parkolóhelyen
nincs semmilyen akadály és las-
san haladjon hátra, a sebessé-
get a fékpedállal szabályozva.
 Ha a gépjárművel nem lehet el-
sőre megfelelően beállni a par-
kolóhelyre és tö bb manőverlé-
pésre is szükség van, folytassa a
manőverezést a 6. lépéstől.
 Ha nincs szükség több manőver-
lépésre, folytassa a manővere-
zést a 12. lépéstől.

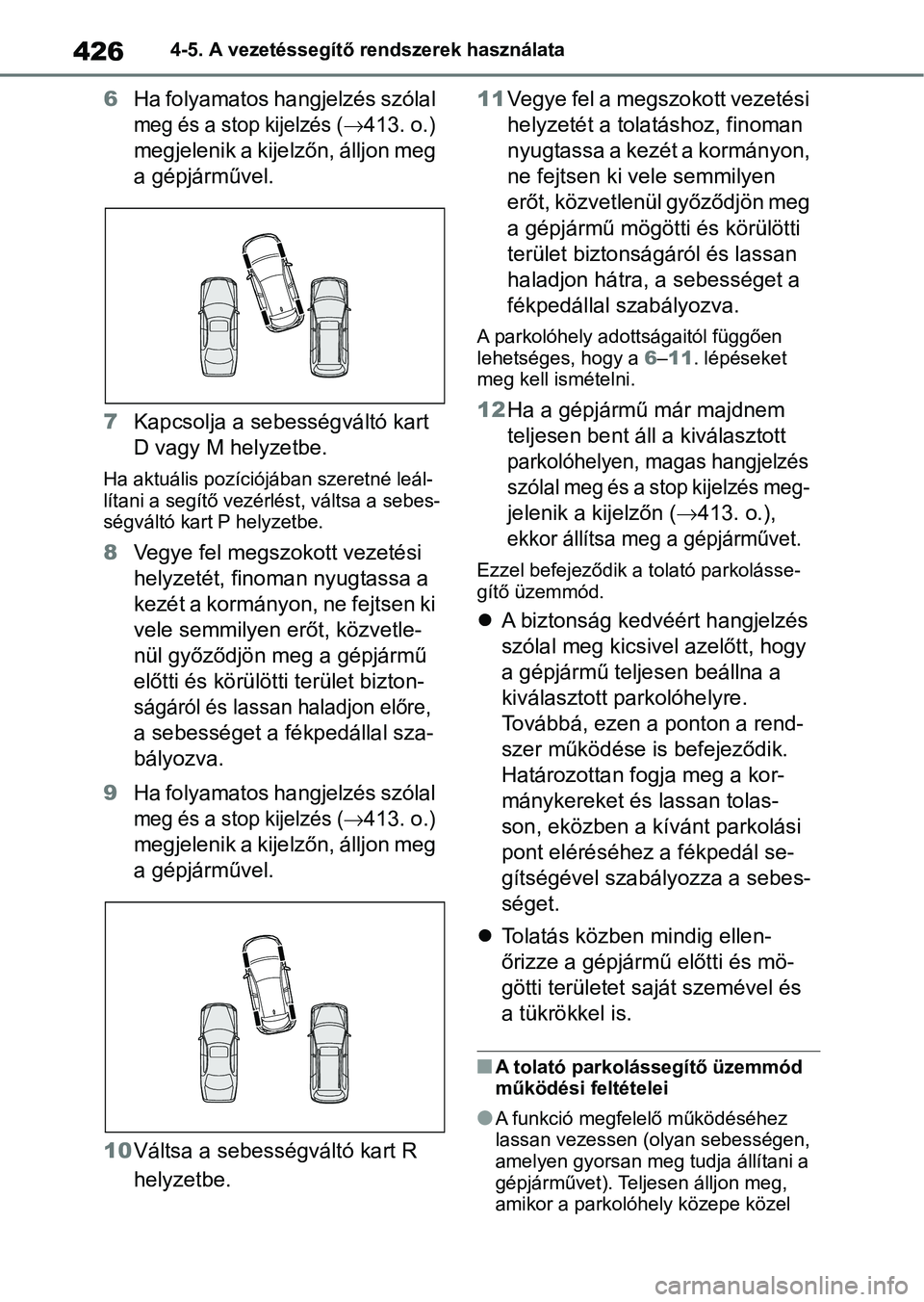

4264-5. A vezetéssegítő rendszerek használata
6Ha folyamatos hangjelzés szólal
meg és a stop kijelzés (413. o.)
megjelenik a kijelzőn, álljon meg
a gépjárművel.
7 Kapcsolja a sebességváltó kart
D vagy M helyzetbe.
Ha aktuális pozíciójában szeretné leál-
lítani a segítő vezérlést, váltsa a sebes-
ségváltó kart P helyzetbe.
8Vegye fel megszokott vezetési
helyzetét, finoma n nyugtassa a
kezét a kormányon, ne fejtsen ki
vele semmilyen erőt, közvetle-
nül győződjön meg a gépjármű
előtti és körülötti terület bizton-
ságáról és lassan haladjon előre,
a sebességet a fékpedállal sza-
bályozva.
9 Ha folyamatos hangjelzés szólal
meg és a stop kijelzés (413. o.)
megjelenik a kijelzőn, álljon meg
a gépjárművel.
10 Váltsa a sebességváltó kart R
helyzetbe. 11
Vegye fel a megszokott vezetési
helyzetét a tolatáshoz, finoman
nyugtassa a kezét a kormányon,
ne fejtsen ki vele semmilyen
erőt, közvetlenül győződjön meg
a gépjármű mögötti és körülötti
terület biztonságáról és lassan
haladjon hátra, a sebességet a
fékpedállal szabályozva.
A parkolóhely adottságaitól függően
lehetséges, hogy a 6–11. lépéseket
meg kell ismételni.
12 Ha a gépjármű már majdnem
teljesen bent áll a kiválasztott
parkolóhelyen, magas hangjelzés
szólal meg és a stop kijelzés meg-

jelenik a kijelzőn ( 413. o.),
ekkor állítsa meg a gépjárművet.
Ezzel befejeződik a tolató parkolásse-
gítő üzemmód.
 A biztonság kedvéért hangjelzés
szólal meg kicsivel azelőtt, hogy
a gépjármű teljesen beállna a
kiválasztott parkolóhelyre.
Továbbá, ezen a ponton a rend-
szer működése is befejeződik.
Határozottan fogja meg a kor-
mánykereket és lassan tolas-
son, eközben a kívánt parkolási
pont eléréséhez a fékpedál se-
gítségével szabályozza a sebes-
séget.
 Tolatás közben mindig ellen-
őrizze a gépjármű előtti és mö-
götti területet saját szemével és
a tükrökkel is.
nA tolató parkolássegítő üzemmód
működési feltételei
lA funkció megfelelő működéséhez
lassan vezessen (olyan sebességen,
amelyen gyorsan meg tudja állítani a
gépjárművet). Teljesen álljon meg,
amikor a parkolóhely közepe közel

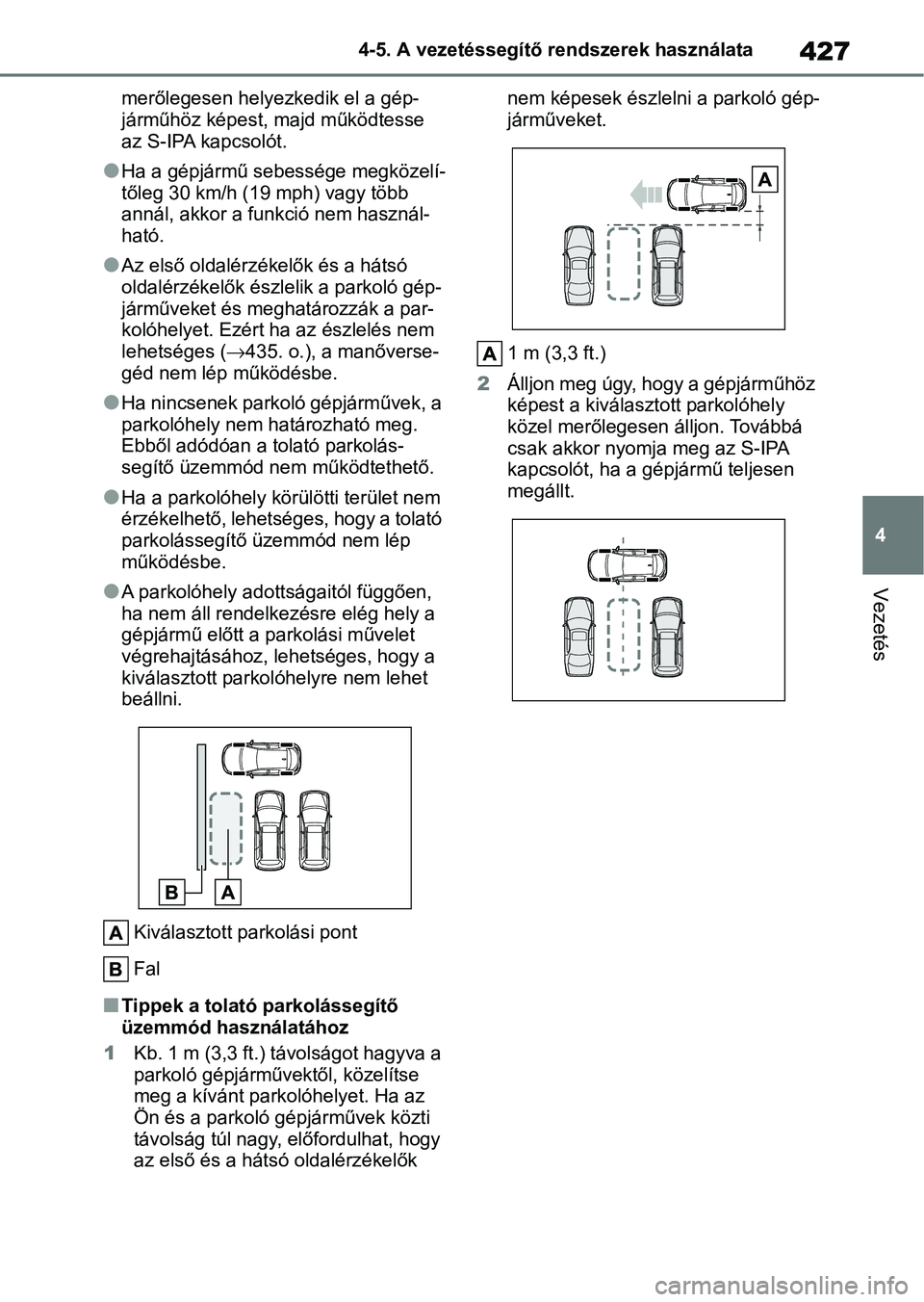

427
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
merőlegesen helyezkedik el a gép-
járműhöz képest, majd működtesse
az S-IPA kapcsolót.
lHa a gépjármű sebe
ssége megközelí-
tőleg 30 km/h (19 mph) vagy több
annál, akkor a funkció nem használ-
ható.
lAz első oldalérzékelők és a hátsó
oldalérzékelők észlelik a parkoló gép-
járműveket és meghatározzák a par-
kolóhelyet. Ezért ha az észlelés nem
lehetséges ( 435. o.), a manőverse-
géd nem lép működésbe.
lHa nincsenek parkoló gépjárművek, a
parkolóhely nem határozható meg.
Ebből adódóan a tolató parkolás-
segítő üzemmód nem működtethető.
lHa a parkolóhely körülötti terület nem
érzékelhető, lehetséges, hogy a tolató
parkolássegítő üzemmód nem lép
működésbe.
lA parkolóhely adottságaitól függően,
ha nem áll rendelkezésre elég hely a
gépjármű előtt a parkolási művelet
végrehajtásához, lehetséges, hogy a
kiválasztott parkolóhelyre nem lehet
beállni.
Kiválasztott parkolási pont
Fal
nTippek a tolató parkolássegítő
üzemmód használatához
1 Kb. 1 m (3,3 ft.) távolságot hagyva a
parkoló gépjárművektől, közelítse
meg a kívánt parko lóhelyet. Ha az
Ön és a parkoló gépjárművek közti
távolság túl nagy, előfordulhat, hogy
az első és a hátsó oldalérzékelők nem képesek észlelni a parkoló gép-
járműveket.
1 m (3,3 ft.)
2 Álljon meg úgy, hogy a gépjárműhöz
képest a kiválasztott parkolóhely
közel merőlegesen álljon. Továbbá
csak akkor nyomja meg az S-IPA
kapcsolót, ha a g épjármű teljesen
megállt.

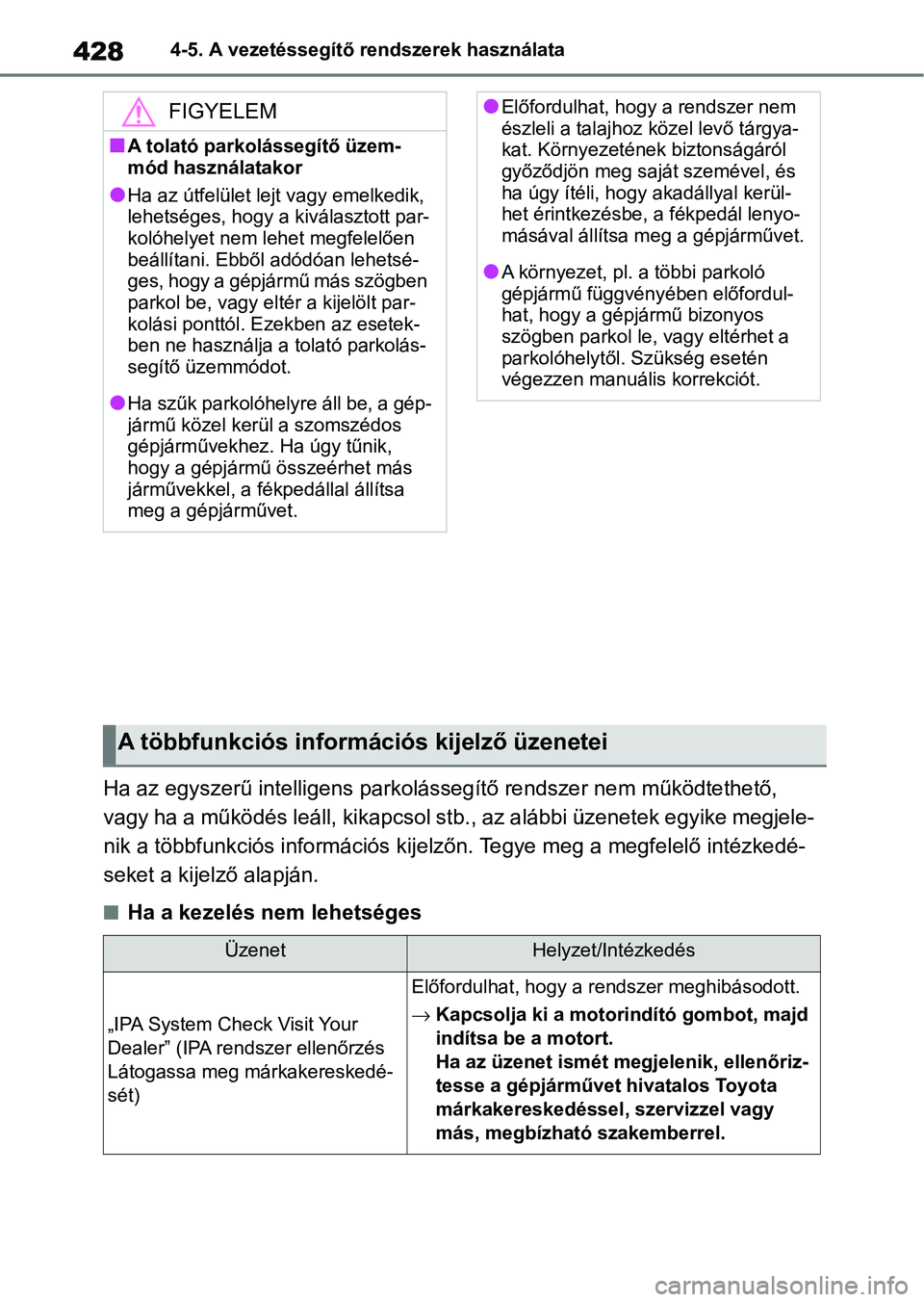

4284-5. A vezetéssegítő rendszerek használata
Ha az egyszerű intelligens parkolássegítő rendszer nem működtethető,
vagy ha a működés leáll, kikapcsol stb., az alábbi üzenetek egyike megjele-
nik a többfunkciós információs k ijelzőn. Tegye meg a megfelelő intézkedé-
seket a kijelző alapján.
nHa a kezelés nem lehetséges
FIGYELEM
nA tolató parkolássegítő üzem-
mód használatakor
lHa az útfelület lej t vagy emelkedik,
lehetséges, hogy a kiválasztott par-
kolóhelyet nem lehet megfelelően
beállítani. Ebből adódóan lehetsé-
ges, hogy a gépjármű más szögben
parkol be, vagy eltér a kijelölt par-
kolási ponttól. Ezekben az esetek-
ben ne használja a tolató parkolás-
segítő üzemmódot.
lHa szűk parkolóhelyre áll be, a gép-
jármű közel kerül a szomszédos
gépjárművekhez. Ha úgy tűnik,
hogy a gépjármű összeérhet más
járművekkel, a fékpedállal állítsa
meg a gépjárművet.
lElőfordulhat, hogy a rendszer nem
észleli a talajhoz közel levő tárgya-
kat. Környezetének biztonságáról
győződjön meg sa ját szemével, és
ha úgy ítéli, hogy akadállyal kerül-
het érintkezésbe, a fékpedál lenyo-
másával állítsa meg a gépjárművet.
lA környezet, pl. a többi parkoló
gépjármű függvényében előfordul-
hat, hogy a gépjármű bizonyos
szögben parkol le, vagy eltérhet a
parkolóhelytől. Szükség esetén
végezzen manuális korrekciót.
A többfunkciós információs kijelző üzenetei
ÜzenetHelyzet/Intézkedés
„IPA System Check Visit Your
Dealer” (IPA ren dszer ellenőrzés
Látogassa meg márkakereskedé-
sét)
Előfordulhat, hogy a r endszer meghibásodott.
 Kapcsolja ki a motor indító gombot, majd
indítsa be a motort.
Ha az üzenet ismét me gjelenik, ellenőriz-
tesse a gépjárművet hivatalos Toyota
márkakereskedéssel, szervizzel vagy
más, megbízható szakemberrel.

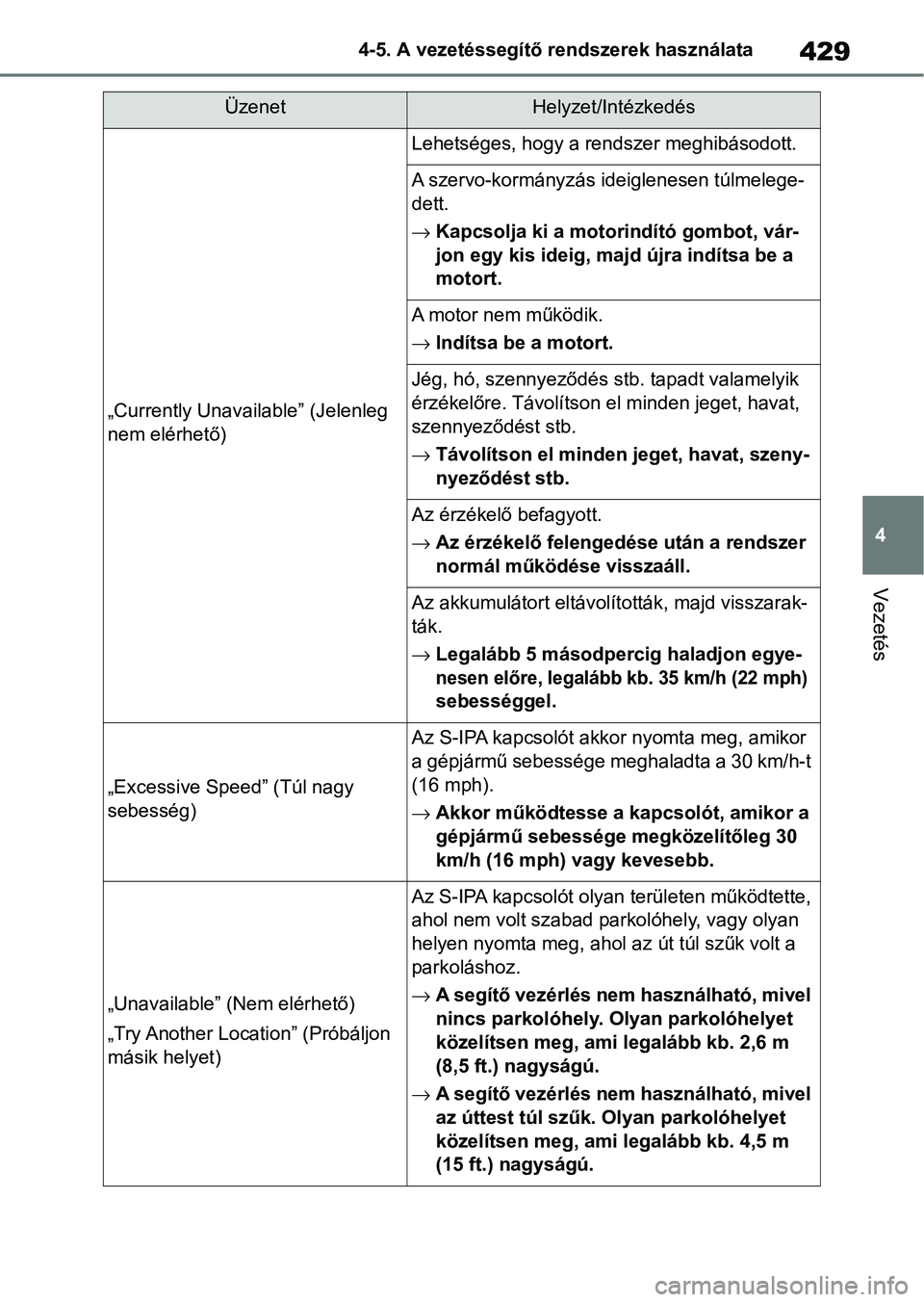

429
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
„Currently Unavailable” (Jelenleg
nem elérhető)
Lehetséges, hogy a rendszer meghibásodott.
A szervo-kormányzás ideiglenesen túlmelege-
dett.

Kapcsolja ki a motor indító gombot, vár-
jon egy kis ideig, majd újra indítsa be a
motort.
A motor nem működik.
 Indítsa be a motort.
Jég, hó, szennyeződés s tb. tapadt valamelyik
érzékelőre. Távolítson el minden jeget, havat,
szennyeződést stb.
 Távolítson el minden jeget, havat, szeny-
nyeződést stb.
Az érzékelő befagyott.
Az érzékelő felengedése után a rendszer
normál működése visszaáll.
Az akkumulátort eltávolították, majd visszarak-
ták.
Legalább 5 másodpercig haladjon egye-
nesen előre, legalább kb. 35 km/h (22 mph)
sebességgel.
„Excessive Speed” (Túl nagy
sebesség)
Az S-IPA kapcsolót akko r nyomta meg, amikor
a gépjármű sebessége meghaladta a 30 km/h-t
(16 mph).
 Akkor működtesse a kapcsolót, amikor a
gépjármű sebessége megközelítőleg 30
km/h (16 mph) vagy kevesebb.
„Unavailable” (Nem elérhető)
„Try Another Location” (Próbáljon
másik helyet)
Az S-IPA kapcsolót olyan területen működtette,
ahol nem volt szabad parkolóhely, vagy olyan
helyen nyomta meg, ahol a z út túl szűk volt a
parkoláshoz.
 A segítő vezérlés nem használható, mivel
nincs parkolóhely. Olyan parkolóhelyet
közelítsen meg, ami legalább kb. 2,6 m
(8,5 ft.) nagyságú.
 A segítő vezérlés nem használható, mivel
az úttest túl szűk. Olyan parkolóhelyet
közelítsen meg, ami legalább kb. 4,5 m
(15 ft.) nagyságú.
ÜzenetHelyzet/Intézkedés

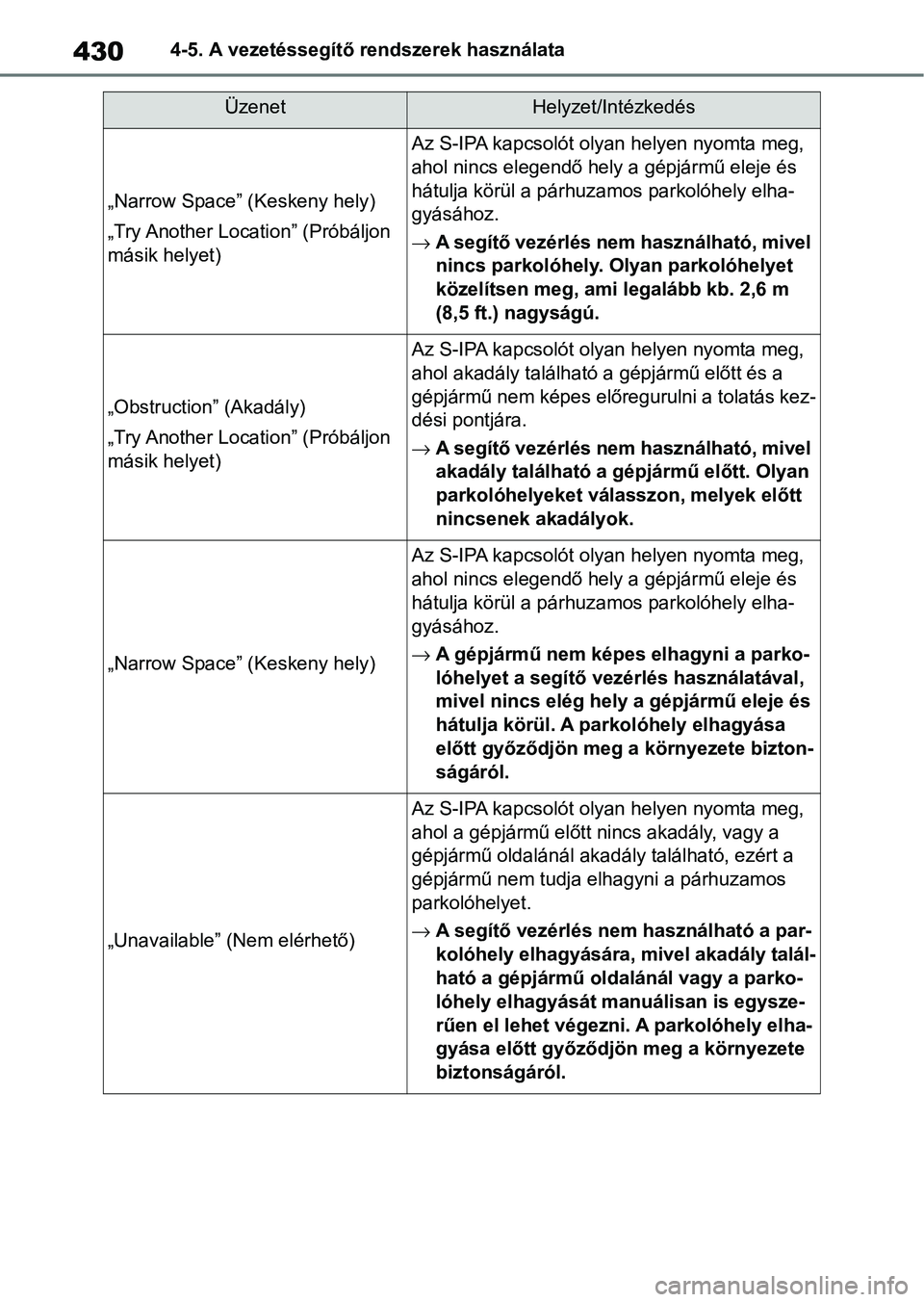

4304-5. A vezetéssegítő rendszerek használata
„Narrow Space” (Keskeny hely)
„Try Another Location” (Próbáljon
másik helyet)
Az S-IPA kapcsolót olyan helyen nyomta meg,
ahol nincs elegendő hely a gépjármű eleje és
hátulja körül a párhuzamos parkolóhely elha-
gyásához.
A segítő vezérlés nem használható, mivel
nincs parkolóhely. Olyan parkolóhelyet
közelítsen meg, ami legalább kb. 2,6 m
(8,5 ft.) nagyságú.
„Obstruction” (Akadály)
„Try Another Location” (Próbáljon
másik helyet)
Az S-IPA kapcsolót olyan helyen nyomta meg,
ahol akadály található a gépjármű előtt és a
gépjármű nem képes előregurulni a tolatás kez-
dési pontjára.
 A segítő vezérlés nem használható, mivel
akadály található a gépjármű előtt. Olyan
parkolóhelyeket válasszon, melyek előtt
nincsenek akadályok.
„Narrow Space” (Keskeny hely)
Az S-IPA kapcsolót olyan helyen nyomta meg,
ahol nincs elegendő hely a gépjármű eleje és
hátulja körül a párhuzamos parkolóhely elha-
gyásához.
A gépjármű nem képes elhagyni a parko-
lóhelyet a segítő vezérlés használatával,
mivel nincs elég hely a gépjármű eleje és
hátulja körül. A parkolóhely elhagyása
előtt győződjön meg a környezete bizton-
ságáról.
„Unavailable” (Nem elérhető)
Az S-IPA kapcsolót olyan helyen nyomta meg,
ahol a gépjármű előtt nincs akadály, vagy a
gépjármű oldalánál akadály található, ezért a
gépjármű nem tudja elhagyni a párhuzamos
parkolóhelyet.
 A segítő vezérlés nem használható a par-
kolóhely elhagyására, mivel akadály talál-
ható a gépjármű oldalánál vagy a parko-
lóhely elhagyását manuálisan is egysze-
rűen el lehet végezni. A parkolóhely elha-
gyása előtt győződjön meg a környezete
biztonságáról.
ÜzenetHelyzet/Intézkedés

431
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
nHa a működtetés kikapcsol
„Pressure Applied to Steering
Wheel” (A kormánykereket beha-
tás érte)
A segítő vezérlés elindult, miközben fogta a
kormánykereket.

Helyezze a kezét a kormánykerékre anél-
kül, hogy erőt fejtene ki rá. A segítő
vezérlés bekapcsol.
„Stop the Vehicle” (Álljon meg a
gépjárművel)
A gépjármű mozog és a segítő vezérlés elin-
dult, miközben fogta a kormánykereket.
Állítsa meg a gépjárművet és kövesse a
rendszer útmutatásait a segítő vezérlés
elindításához.
ÜzenetHelyzet/Intézkedés
„Park Assist Cancelled”
(Parkolássegítő kikapcsolt)A segítő vezérlés működése közben a vezető a
sebességváltó kart P állásba állította vagy meg-
nyomta az S-IPA kapcsolót.
„Excessive Speed” (Túl nagy
sebesség)A gépjármű sebessége túl lépte a 30 km/h-t (16
mph), miközben a párhuzamos parkolássegítő
üzemmódnak megfelelő parkolóhelyet keresett.
„Narrow Space” (Keskeny hely)A segítő vezérlést szűk parkolóhelyen indította
el.
„No Exit Direction Specified”
(Nincs meghatározva elhagyási
irány)
A párhuzamos parkoló elhagyását segítő
üzemmód használatakor anélkül változtatta
meg a sebességváltó kar helyzetét, hogy az
irányjelző karral megjelölte volna az elhagyás
irányát.
 Kövesse a rendszer útmutatásait.
„Wrong Direction” (Rossz irány)
A segítő vezérlés elindulásakor a gépjármű az
útmutató által meghatároz ott iránnyal ellenke-
zőleg halad.
 Az előrehaladáshoz kövesse a rendszer
útmutatásait.
„Cannot Reach Desired Position”
(Nem lehet elérni a kívánt helyze-
tet)
A segítő vezérlés alatt elérte a manőverlépések
maximális számát, vag y a parkolóhely nem
elérhető, mivel a vezérlést meredek lejtőn alkal-
mazza.
 Kövesse a segítő vezérlés utasításait és
használja a rendszer t olyan széles helye-
ken, amelyek nem lejtenek meredeken.
ÜzenetHelyzet/Intézkedés

4324-5. A vezetéssegítő rendszerek használata
nHa a működtetés felfüggesztésre kerül
ÜzenetHelyzet/Intézkedés
„Steering Wheel Turned” (Elfordí-
totta a kormánykereket)
A vezető a segítő vezérlés alatt fogja a kor-
mányt.
Állítsa meg a gépjár művet és helyezze a
kezét a kormánykerékre anélkül, hogy
erőt fejtene ki rá. Ezután a segítő vezérlés
újraindításához nyomja meg az S-IPA
kapcsolót.
„Excessive Speed” (Túl nagy
sebesség)
Segítő vezérlés alatt a gépjárműsebesség
meghaladja a 7 km/h-t (4 mph).
 Állítsa meg a gépjár művet és helyezze a
kezét a kormánykerékre anélkül, hogy
erőt fejtene ki rá. Ezután a segítő vezérlés
újraindításához nyomja meg az S-IPA
kapcsolót.
„Pressure Applied to Steering
Wheel” (A kormánykereket beha-
tás érte)
Megnyomta az S-IPA kapcsolót, miközben a
segítő vezérlés ideigl enesen leállt és a kor-
mánykereket erősen tartotta.
 Helyezze a kezét a kormánykerékre anél-
kül, hogy erőt fejtene ki rá. Ezután a
segítő vezérlés újraindításához állítsa
meg a gépjárművet.
„Stop the Vehicle” (Álljon meg a
gépjárművel)
Megnyomta az S-IPA kapcsolót, miközben a
segítő vezérlés ideigl enesen leállt és a gép-
jármű mozgásban van.
 Helyezze a kezét a kormánykerékre anél-
kül, hogy erőt fejtene ki rá. Ezután a
segítő vezérlés újraindításához állítsa
meg a gépjárművet.
„Resume” (Folytatás)
A segítő vezérlés ideiglenesen leállt (újraindít-
ható)
Állítsa meg a gépjár művet és helyezze a
kezét a kormánykerékre anélkül, hogy
erőt fejtene ki rá. Ezután a segítő vezérlés
újraindításához nyomja meg az S-IPA
kapcsolót.
