7In caso di guasto
Importanti informazioni sul comportamento da tenere in caso si
verifichi un problema nel veicolo.
Mazda ERA-GLONASS................... 7-2 Mazda ERA-GLONASS
*............. 7-2
Parcheggio di emergenza................ 7-13 Parcheggio di emergenza............ 7-13
Cinghia di fissaggio triangolo
d'emergenza
*...............................7-13
In caso di foratura........................... 7-14 Ubicazione ruota di scorta e
attrezzi........................................ 7-14
Kit per riparazione di emergenza
pneumatico
*................................ 7-18
Sostituzione di una ruota (con ruota
di scorta)..................................... 7-25
Batteria scarica................................ 7-32 Avviamento con mezzo di
soccorso...................................... 7-32
Avviamento di emergenza............... 7-35 Avviamento di un motore ingolfato
(SKYACTIV-G 2.0, SKYACTIV-G
2.5 e SKYACTIV-G 2.5T).......... 7-35
Avviamento a spinta. .................. 7-35
Esaurimento del carburante
(SKYACTIV-D 2.2).................... 7-36
Surriscaldamento............................ 7-37
Surriscaldamento........................ 7-37
Traino di emergenza........................7-39 Descrizione delle modalità di
traino........................................... 7-39
Ganci di traino............................ 7-41
Segnalazioni luminose e spie
acustiche........................................... 7-43 Se una spia luminosa si accende o
lampeggia................................... 7-43
Messaggio indicato nel display
multinformazioni........................ 7-62
Messaggio indicato sul
display.........................................7-64
Attivazione spia acustica............ 7-66
Quando non si riesce ad aprire il
portellone..........................................7-74 Quando non si riesce ad aprire il
portellone.................................... 7-74
L'Active Driving Display non
funziona............................................ 7-75 Se l'Active Driving Display non
funziona...................................... 7-75
*Alcuni modelli.7-1
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

Mazda ERA-GLONASS*
Quando si verifica una situazione di emergenza come un incidente o un malore improvviso,
Mazda ERA-GLONASS chiama automaticamente il centralino oppure l'utente può
effettuare manualmente una chi amata al centralino per abilitare una comunicazione vocale.
Il sistema opera automaticamente quando il veicolo subisce un impatto di un certo livello
durante una collisione, oppure può essere azionato manualmente mediante l'interruttore
Mazda ERA-GLONASS se si verific a una situazione di emergenza come un malore
improvviso.
L'operatore del centralino verifica lo stato tramite chiamata v ocale, verifica l'informazione
sulla posizione del veico lo tramite GPS/GLONASS
*1 e chiama la polizia o i servizi di
emergenza.
*1 GPS/GLONASS, acronimo di “Global Positioning System/Global Navigation Satellite
System”, è un sistema che reperisce la posizione attuale del ve icolo tramite ricezione di
onde radio emesse dai satelliti GP S/GLONASS (attivati dalla Federazione Russa) verso
il suolo.
Informazione stato
Veicolo di emergenza
Composizione
numero e
informazioni
sulla
posizione
Posizione
Satellite
Stazione base
telefono cellulare
Si verifica una situazione
di emergenza Centralino
Polizia e servizi di
emergenza
In caso di guasto
Mazda ERA-GLONASS
7-2*Alcuni modelli.
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

Componenti di Mazda ERA-GLONASS
Altoparlante, antenna
Interruttore Mazda
ERA-GLONASS
Microfono
ATTENZIONE
Quando si utilizza Mazda ERA-GLONASS, tenere i dispositivi medici come pacemaker o
defibrillatori ad una distanza pari a 22 cm o superiore dall'antenna del veicolo:
Altrimenti, il funzionamento del
dispositivo medico potrebbe essere alterato dalla onde radio.
In caso di guasto
Mazda ERA-GLONASS
7-3
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

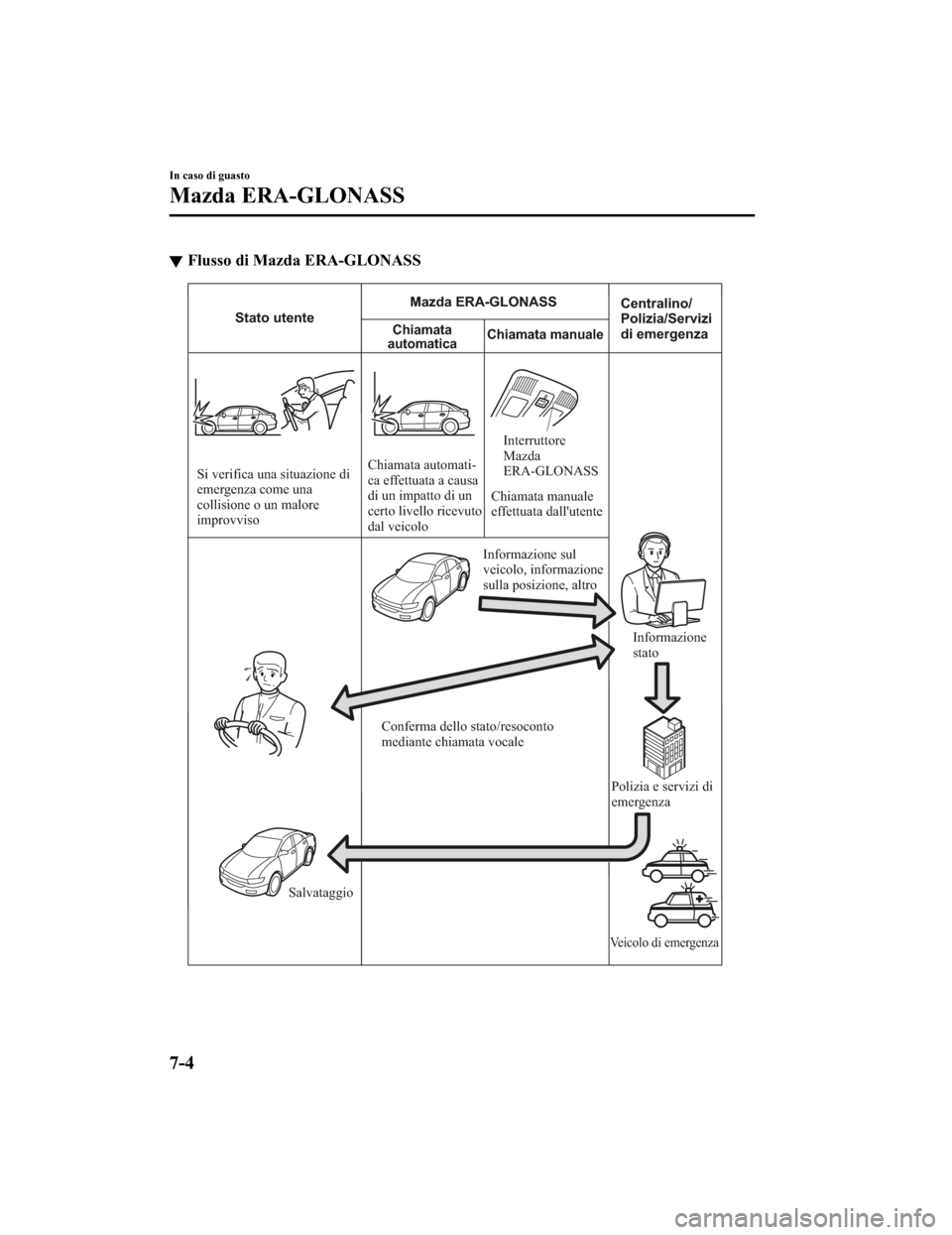

Flusso di Mazda ERA-GLONASS
Chiamata
automaticaStato utente Mazda ERA-GLONASS
Centralino/
Polizia/Servizi
di emergenza
Chiamata manuale
Si verifica una situazione di
emergenza come una
collisione o un malore
improvvisoChiamata automati-
ca effettuata a causa
di un impatto di un
certo livello ricevuto
dal veicolo
Informazione sul
veicolo, informazione
sulla posizione, altro
Informazione
stato
Polizia e servizi di
emergenza
Veicolo di emergenza
Salvataggio Conferma dello stato/resoconto
mediante chiamata vocale Chiamata manuale
effettuata dall'utente
Interruttore
Mazda
ERA-GLONASS
In caso di guasto
Mazda ERA-GLONASS
7-4
CX-5_8HD5-EE-18K-IT_Edition1
2019-2-14 17:51:09

AV V E R T E N Z A
Non smontare Mazda ERA-GLONASS. Altrimenti, potrebbe danneggiarsi e non funzionare
in caso di emergenza.
 Mazda ERA-GLONASS ha una speciale batteria in tegrata, in modo da poter operare anche
in caso d'interruzione dell'alimentazione del veicolo dovuta ad un incidente.
Osservare le avvertenze indicate di segu ito. Se non utilizzato correttamente, Mazda
ERA-GLONASS potrebbe non funzionare.
 La batteria integrata non è una batteria di ti po ricaricabile. Non tentare di ricaricare la
batteria.
 La batteria integrata ha una garanzia di 3 anni. Far sostituire periodicamente la batteria
integrata da un concessionario autorizzato Mazda.
 Se la batteria integrata si è scaricata natu ralmente e il sistema stabilisce che c'è un
problema, Mazda ERA-GLONASS no n è utilizzabile. Se il sistema stabilisce che c'è un
problema, l'indicatore luminoso (rosso) ne ll'interruttore Mazda ERA-GLONASS si accende
per informare il conducente. Far ispezionare il veicolo da un Riparatore Autorizzato
Mazda. Vedi Indicatori luminosi/Segnalazioni acustiche a pagina 7-9.
NOTA
•Mazda ERA-GLONASS si può utilizzare quando l'accensione è commutata su ON.
•Mazda ERA-GLONASS può effettuare due tipi di chiamata; automatica o manuale.
•Mazda ERA-GLONASS potrebbe non stabilire il collegamento nelle seguenti condizioni o
a seconda dell'ambiente di utilizzo. Se Mazda ERA-GLONASS non esegue il
collegamento, effettuare una chiamata da un altro telefono, ad esempio il telefono
pubblico più vicino.
•Il veicolo si trova in un'area non coperta dalla rete cellulare
•Il veicolo si trova in un ambiente con scarsa trasmissione di onde radio (ad esempio in
galleria, parcheggio sotterraneo, tra palazzi e in zone montuose)
•Il veicolo non subisce un impatto di un certo livello nonostante si sia verificato un
incidente.
•Si è verificato un incidente estremamente grave che ha provocato il danneggiamento di
Mazda ERA-GLONASS.
•L'informazione sulla posizione non si può ottenere quando i segnali non vengono
ricevuti dai satelliti GPS e GLONASS, tuttavia è possibile eseguire chiamate vocali.
•Quando si effettua una chiamata vocale mediante Mazda ERA-GLONASS, il sistema
audio viene silenziato in modo da non interferire con la chiamata.
•La risposta del centralino potrebbe richiedere un po' di tempo dopo la prima attivazione
di Mazda ERA-GLONASS.
•Se non si è in grado di rispondere alle domande dell'operatore una volta iniziata la
chiamata, l'operatore potrebbe avviare le procedure di emergenza a propria discrezione.
In caso di guasto
Mazda ERA-GLONASS
7-5
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

•Anche se si fatica a sentire la voce dell'operatore, la propria voce viene ascoltata dal
centralino. Continuare a spiegare la situazione.
•Se Mazda ERA-GLONASS opera mentre si sta effettuando una chiamata con il telefono
cellulare mediante vivavoce Bluetooth
®, la chiamata potrebbe interrompersi.
•Potrebbe non risultare possibile ricevere normalmente chiamate mediante vivavoce
Bluetooth
® mentre Mazda ERA-GLONASS è in funzione.
•Se l'altoparlante o il microfono è rotto, pot rebbe non essere possibile comunicare con un
operatore. Se l'altoparlante o il microfono è rotto, fare ispezionare il veicolo da un
Riparatore Autorizzato Mazda.
•Mazda ERA-GLONASS potrebbe non operare normalmente al di fuori del seguente range
di temperatura: Se Mazda ERA-GLONAS S non opera normalmente, effettuare una
chiamata da un altro telefono, ad esempio il telefono pubblico più vicino.
Range di temperatura d'esercizio: Da -40 °C a 85 °C
•Potrebbe esserci differenza tra la posizione inviata al centralino e la posizione effettiva
del veicolo da cui è stata effettuata la ch iamata. Durante la chiamata all'operatore,
indicare dei riferimenti attorno alla posizione del veicolo da cui si effettua la chiamata.
Chiamate di emergenza automatiche
Se il veicolo subisce un impatto di un certo livello durante una collisione, l'informazione sul
veicolo viene trasmessa automaticamente al centralino.
Una volta completata la trasmissione dell'informazione del veic olo o dopo circa 20 secondi
dall'inizio della trasmissione, viene avviata la chiamata vocal e con il centralino.
AVVERTENZA
Se viene effettuata una chiamata automatica, la batteria integrata potrebbe scaricarsi e
potrebbe non essere possibile effettuare chiamate in caso si verifichi di nuovo un'emergenza.
Una volta effettuata una chiamata di emergenza, farsi sostituire la batteria integrata presso
un Riparatore Autorizzato Mazda.
NOTA
•Le chiamate di emergenza automatiche non possono essere interrotte dall'utente.
•La chiamata di emergenza verrà interrotta dal centralino. L'utente non può interrompere
la chiamata di emergenza.
•Se il veicolo subisce un impatto di un certo livello durante una collisione, viene effettuata
una chiamata automatica anche se gli airbag non si sono innescati.
•Se una chiamata al centralino viene interrotta o non si riesce ad effettuare, viene eseguita
nuovamente una chiamata automatica al centralino. La ripetizione non può essere
annullata.
1. Se il veicolo subisce un impatt o di un certo livello durante una collisione, Mazda
ERA-GLONASS si aziona automaticamente.
In caso di guasto
Mazda ERA-GLONASS
7-6
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

2. L'indicatore luminoso (verde) sull'interruttore Mazda ERA-GLONASS lampeggia
lentamente (ad intervalli di 0,5 secondi) e viene effettuata la chiamata al centralino.
Ve r d e
3. Una volta stabilita la comunic azione con il centralino, l'indicatore luminoso (verde)
lampeggia più rapidamente (ad intervalli di 0,3 secondi) e vien e contemporaneamente
emesso il segnale acustico; a questo punto ha inizio la trasmis sione dell'informazione sul
veicolo.
4. Una volta completata la trasm issione dell'informazione del veicolo o dopo circa
20 secondi dall'inizio della trasmissione, viene emesso il segn ale acustico e viene avviata
la chiamata vocale con il centralino.
5. Se il collegamento fallisce, l'indicatore luminoso (rosso) si accende, l'indicatore
luminoso (verde) lampeggia rapidamente (ad intervalli di 0,15 s econdi) e viene
contemporaneamente emesso il segnale acustico.
In questo caso, eseguire un collegamento manuale mediante l'interruttore Mazda
ERA-GLONASS in quanto non risulta possibile effettuare il colle gamento automatico.
Verde
(Lam-
peggia)Rossa (Si
accende)
Chiamate di emergenza manuali
Con accensione commutata su ON, premere a lungo l'interruttore Mazda ERA-GLONASS;
una volta rilasciato l'interrutt ore, l'informazione sul veicolo viene trasmessa
automaticamente al centralino.
Una volta completata la trasmissione dell'informazione del veicolo o dopo circa 20 secondi
dall'inizio della trasmissione, viene avviata la chiamata vocal e con il centralino.
In caso di guasto
Mazda ERA-GLONASS
7-7
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

NOTA
•Le chiamate manuali vanno effettuate esclusivamente quando le condizioni richiedono un
trattamento urgente, come in caso di malore o gravi lesioni.
•Quando si effettuano chiamate di emergenza manualmente, fermare il veicolo in un luogo
sicuro prima di eseguire la chiamata.
•La chiamata di emergenza verrà interrotta dal centralino. L'utente non può interrompere
la chiamata di emergenza.
•Se una chiamata al centralino viene interrotta o non si riesce ad effettuare, viene eseguita
nuovamente una chiamata automatica al centralino. Per annullare la ripetizione, vedi
Annullamento chiamata di emergenza manuale.
1. Verificare che l'accensione sia commutata su ON.
2. Premere a lungo l'interruttore Mazda ERA-GLONASS sulla consol le cielo, quindi
rilasciare l'interruttore.
Interruttore Mazda ERA-GLONASS
3. L'indicatore luminoso (verde) s ull'interruttore Mazda ERA-GLONASS lampeggia
lentamente (ad intervalli di 0,5 secondi) e viene effettuata la chiamata al centralino.
Ve r d e
4. Una volta stabilita la comunicazione con il centralino, l'ind icatore luminoso (verde)
lampeggia più rapidamente (ad intervalli di 0,3 secondi) e vien e contemporaneamente
emesso il segnale acustico; a questo punto ha inizio la trasmis sione dell'informazione sul
veicolo.
5. Una volta completata la trasmissione dell'informazione del ve icolo o dopo circa
20 secondi dall'inizio della trasmissione, viene emesso il segn ale acustico e viene avviata
la chiamata vocale con il centralino.
In caso di guasto
Mazda ERA-GLONASS
7-8
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09
