2019 MAZDA MODEL CX-5 Manuale del proprietario (in Italian)

Specchietto retrovisore interno
antiabbagliamento automatico
Lo specchietto retrovisore interno
antiabbagliamento automatico riduce
automaticamente l'e ffetto abbagliante
provocato dai fari dei veicoli che seguono
quando l'accensione è commutata su ON.
(Con pulsante ON/OFF)
Premere il pulsante ON/OFF (
) per
annullare la funzione di antiabbagliamento
automatico. L'indicatore luminoso si
spegnerà.
Per riattivare la funzione di
antiabbagliamento automatico premere il
pulsante ON/OFF (
). L'indicatore
luminoso si accenderà.
Indicatore luminoso
Pulsante ON/OFF
NOTA
•Non usare detergente per vetri e non
appendere alcun oggetto nei pressi del
sensore luce. In caso contrario, si
altererebbe la sensibilità del sensore
luce che potrebbe quindi non operare
normalmente.

Sensore luce
Senza pulsante ON/OFF
Con pulsante ON/OFF
Sensore luce
•La funzione antiabbagliamento
automatico viene annullata quando
l'accensione è su ON e la leva del
cambio/leva selettrice è in posizione R.
Prima di mettersi in marcia
Specchietti retrovisori
3-45
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

Finestrini elettrici
I finestrini si possono aprire/chiudere azionando gli interruttori finestrini elettrici.
ATTENZIONE
Prima di chiudere un finestrino, verificare che il relativo vano sia sgombro:
Chiudere un finestrino elettrico è pericoloso. Una persona può restare incastrata con le mani,
la testa o il collo nel finestrino e subire gravi lesioni o perdere la vita. Questo avvertimento
riguarda sopra ttutto i bambini.
Non permettere mai che i bambini giochino con gli interruttori dei finestrini elettrici:
Se gli interruttori dei finestrini elettrici no n vengono opportunamente bloccati, i bambini,
giocando, potrebbero azionarli senza vol ere con il rischio di subire gravi lesioni
nell'eventualità che restino incastrati con le mani, la testa o il collo nel finestrino.
Verificare che non vi siano ostacoli in prossimità della posizione di completa chiusura del
finestrino elettrico e lungo la sua corsa mentre si tiene sollevato l'interruttore:
Bloccare il finestrino elettrico quando è pro ssimo alla posizione di completa chiusura o
mentre si tiene sollevato il suo interruttore è pericoloso.
In questa situazione la funzione di sicure zza anti-schiacciamento non può evitare che il
finestrino concluda la sua corsa. Se le dita restano incastrate possono subire gravi lesioni.
NOTA
Quando si viaggia con un solo finestrino posteriore ap erto, è possibile che si avverta un
rumore da risonanza. Tuttavia tutto ciò è normale. Il rumore si può attenuare aprendo
leggermente un finestrino anteriore o regolando l'apertura del finestrino posteriore.
Prima di mettersi in marcia
Finestrini
3-46
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

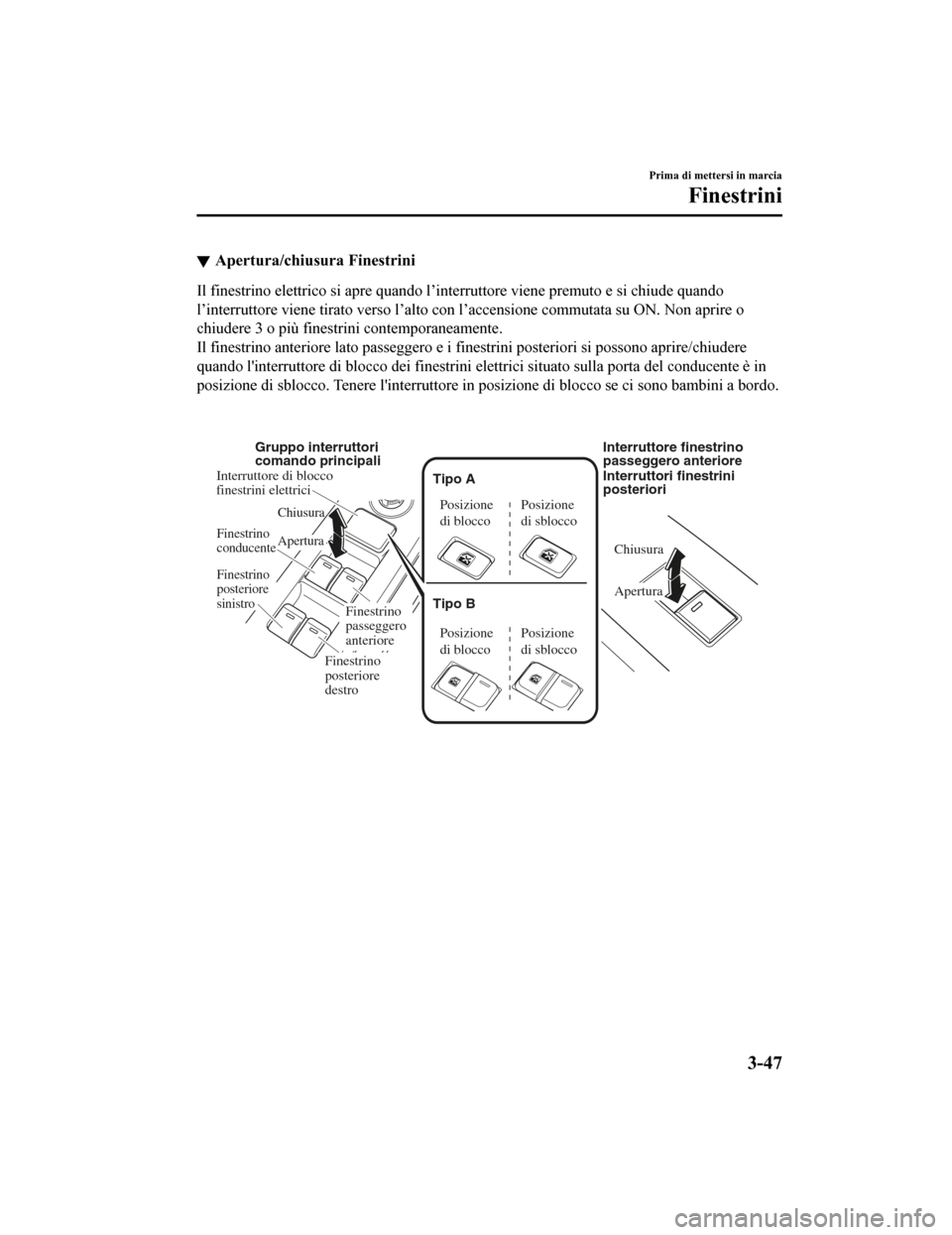

Apertura/chiusura Finestrini
Il finestrino elettrico si apre quando l’interruttore viene pre muto e si chiude quando
l’interruttore viene tirato verso l’alto con l’accensione commu tata su ON. Non aprire o
chiudere 3 o più finestrini contemporaneamente.
Il finestrino anteriore lato passeggero e i finestrini posterio ri si possono aprire/chiudere
quando l'interruttore di blocco d ei finestrini elettrici situato sulla porta del conducente è in
posizione di sblocco. Tenere l'interruttore in posizione di blo cco se ci sono bambini a bordo.

Chiusura
C hiusur a
Apertura
Apertu ra
Finestrino
posteriore
destro
F ines trino
conducente
Interruttore di blocco
f inestrini elettrici
Finestrino
passeggero
anteriore
F ines trino
pos teriore
sin istro
Posizione
di blocco Posizione
di sblocco
Posizione
di blocco
Posizione
di sblocco
Gruppo interruttori
comando principali
Interruttore finestrino
passeggero anteriore
Interruttori finestrini
posteriori
Tipo A
Tipo B
Prima di mettersi in marcia
Finestrini
3-47
CX-5_8HD5-EE-18K-IT_Edition1
2019-2-14 17:51:09

NOTA
•Un finestrino elettrico potrebbe non aprirsi/chiudersi più se si continua a premere
l'interruttore dopo che il finestrino elettrico si è aperto/chiuso completamente. Se il
finestrino elettrico non si apre/chiude, attendere un momento prima di azionare
nuovamente l'interruttore.
•I finestrini dei passeggeri si possono aprire o chiudere usando il gruppo interruttori di
comando principali situato sulla porta del conducente.
•Se tutte le porte sono chiuse, il finestrino elettrico rimane operativo per circa 40 secondi
una volta che l'accensione è stata commutat a da ON a ACC o OFF. Se una qualsiasi
porta viene aperta, il finestrino elettrico si arresterà.
Per azionare il finestrino elettrico a motore spento, occorre tenere saldamente sollevato
l'interruttore sino alla comp leta chiusura del finestrino poiché in questa situazione la
funzione di chiusura automatica non è utilizzabile.
•Quando l'interruttore di blocco dei finestrini elettrici è in posizione di blocco, la
segnalazione luminosa incorporata in ciascun in terruttore dei finestrini elettrici è spenta,
fatta eccezione per quella dell'interruttore finestrini elettrici del conducente. In
determinate condizioni di luminosità la segnalazione luminosa è poco visibile.
Prima di mettersi in marcia
Finestrini
3-48
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

Apertura/chiusura automatica
Per aprire completamente il finestrino in
modo automatico, premere l'interruttore
fino in fondo, quindi rilasciarlo. Il
finestrino si aprirà completamente in
modo automatico.
Per chiudere completamente il finestrino
in modo automatico, sollevare
l'interruttore fino in fondo, quindi
rilasciarlo. Il fines trino si chiuderà
completamente in modo automatico.

Per fermare il finestrino a metà strada,
azionare l'interruttore nel verso opposto e
quindi rilasciarlo.
NOTA
Procedura d'inizializzazione sistema dei
finestrini elettrici
Se la batteria è stata scollegata per
eseguire la manutenzione del veicolo
oppure un interruttore è stato mantenuto
azionato una volta che il finestrino si è
aperto/chiuso comple tamente, non sarà
più possibile aprire o chiudere
automaticamente quel finestrino.
Il funzionamento automatico verrà
ripristinato solame nte su un finestrino
elettrico resettato.
1. Commutare l'accensione su ON.
2. Verificare che l'inte rruttore di blocco
dei finestrini elettrici situato sulla
porta del conducente non sia premuto.
3. Premere l'interruttore e aprire
completamente il finestrino.
4. Sollevare l'interruttore per chiudere completamente il finestrino e, una
volta che il finestrino si è chiuso
completamente, tenerlo sollevato per
circa 2 secondi ancora.
5. Verificare che i finestrini elettrici
funzionino correttamente azionando gli
interruttori situati sulle porte.
Una volta reinizializzato il sistema, sarà
possibile aprire o chiudere completamente
ognuno dei finestrini dei passeggeri
automaticamente usando il gruppo
interruttori di comando principali.
Funzione di sicurezza
anti-schiacciamento del finestrino
Se vengono rilevati corpi estranei tra
finestrino e telaio finestrino mentre il
finestrino si sta chiudendo
automaticamente (fare riferimento a
Apertura/chiusura automatica a pagina
3-49), il finestrino interrompe la chiusura
e si apre automaticamente fino a metà
corsa.
NOTA
•La funzione di sicurezza
anti-schiacciamento potrebbe non
operare in presenza delle condizioni
seguenti:
•Viene rilevato un forte impatto mentre
il finestrino si sta chiudendo
automaticamente.
•Il finestrino si sta chiudendo
automaticamente a temperature
estremamente basse.
•Se si attiva la funzione di sicurezza
anti-schiacciamento per cui il finestrino
elettrico non si chiude automaticamente,
per far sì che si chiuda occorre
sollevare l'interruttore e tenerlo
sollevato.
•La funzione di sicurezza
anti-schiacciamento del finestrino non è
operativa finché il sistema non viene
resettato.
Prima di mettersi in marcia
Finestrini
3-49
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

Tetto apribile*
Il tetto apribile può essere aperto o chiuso
azionando l'interruttore inclinazione/
scorrimento sul cielo in corrispondenza
dei sedili anteriori.
ATTENZIONE
Impedire ai passeggeri di stare in piedi o
sporgersi dal vano del tetto apribile a
veicolo in marcia:
Sporgere la testa, le braccia, o altre parti
del corpo dal vano del tetto apribile è
pericoloso. Mentre il veicolo è in marcia la
testa o le braccia potrebbero subire urti. Ciò
potrebbe comportare serie lesioni o
mettere a repentaglio la vita.
Non permettere mai che i bambini
giochino con l'interruttore inclinazione/
scorrimento:
L'interruttore inclinazione/scorrimento
potrebbe attirare i bambini
all'azionamento senza volere con il rischio
di subire gravi lesioni nell'eventualità che
restino incastrati con le mani, la testa o il
collo nel tetto apribile.
Prima di chiudere il tetto apribile, verificare
che il relativo vano sia sgombro da
ostacoli:
Un tetto apribile che si sta chiudendo è
pericoloso. Una persona, specie un
bambino, può restarvi incastrata con le
mani, la testa o il collo mentre si chiude e
subire gravi lesioni o perdere la vita.
Verificare che non vi siano ostacoli in
prossimità della posizione di completa
chiusura del tetto apribile:
La presenza di un ostacolo in prossimità
della posizione di completa chiusura del
tetto apribile è pericolosa.
In questo caso la funzione di sicurezza
anti-schiacciamento non può prevenire la
chiusura del finestrino. Se le dita restano
incastrate possono subire gravi lesioni.
AVVERTENZA
Non sedersi o appoggiare oggetti pesanti
sull'area di apertura e chiusura del tetto
apribile. Altrimenti il tetto apribile si
potrebbe danneggiare.
 Non aprire o chiudere il tetto apribile
forzatamente quando le temperature
sono sottozero o nevica. Altrimenti il
tetto apribile si potrebbe danneggiare.
 Il parasole non s'inclina. Evitare di
spingere il parasole verso l'alto per non
danneggiarlo.
 Non chiudere il parasole durante
l'apertura del tetto apribile. Il parasole, se
forzato in posizione di chiusura,
potrebbe danneggiarsi.
Prima di mettersi in marcia
Finestrini
3-50*Alcuni modelli.
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

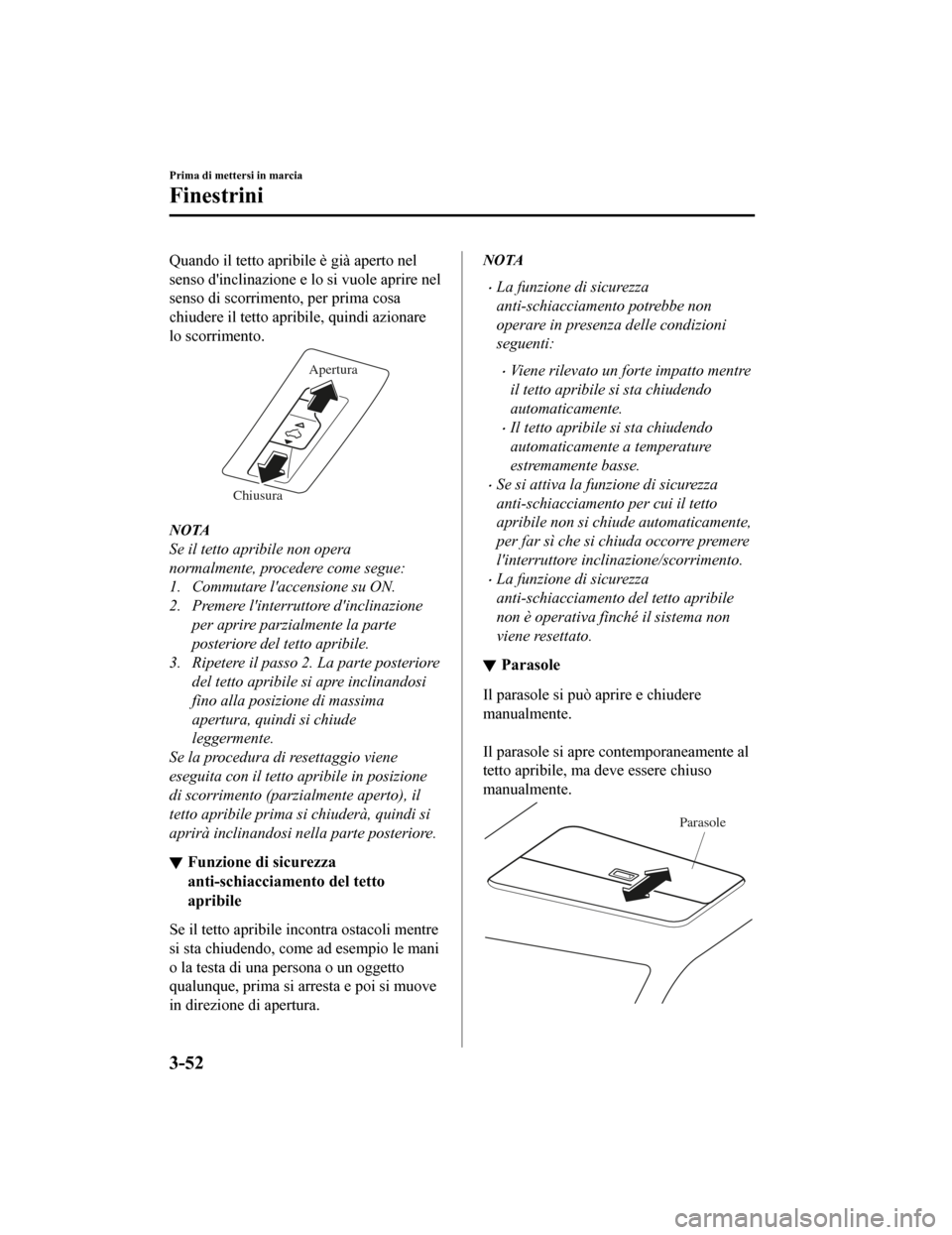

Inclinazione/scorrimento
Il tetto apribile si può aprire o chiudere
elettricamente soltanto quando
l'accensione è su ON.
•Prima di scendere dal veicolo o lavare il
veicolo, assicurarsi che il tetto apribile
sia completamente chiuso in modo da
prevenire infiltrazioni d'acqua
nell'abitacolo.
•Dopo ogni lavaggio o esposizione alla
pioggia, eliminare l'acqua dal tetto
apribile della vostra Mazda prima di
azionarlo, in modo da prevenire
infiltrazioni d'acqua che possono
favorire la formazione di ruggine o
danneggiare il rivestimento del
padiglione.
Interruttore inclinazione/scorrimento
Inclinazione
Per aumentare la ventilazione, è possibile
aprire il tetto apribile dietro inclinandolo.

Per inclinarlo completamente
automaticamente, premere
momentaneamente l'interruttore
d'inclinazione/scorrim ento. Per chiuderlo
completamente automaticamente, premere
momentaneamente in avanti l'interruttore
d'inclinazione/scorrimento.
Per fermare l'inclinazione a metà strada,
premere l'interruttore d'inclinazione/
scorrimento.
Quando il tetto aprib ile è già aperto nel
senso di scorrimento e lo si vuole aprire
nel senso d'inclinazione, per prima cosa
chiudere il tetto aprib ile, quindi azionare
l'inclinazione.
Chiusura (Abbassamento) Solle
vamento
Scorrimento
Per aprirlo completamente
automaticamente, premere
momentaneamente all'indietro
l'interruttore d'incl inazione/scorrimento.
Per chiuderlo completamente
automaticamente, premere
momentaneamente in avanti l'interruttore
d'inclinazione/scorrimento.
Per fermare lo scorrimento a metà strada,
premere l'interruttore d'inclinazione/
scorrimento.
Prima di mettersi in marcia
Finestrini
3-51
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

Quando il tetto apribile è già aperto nel
senso d'inclinazione e lo si vuole aprire nel
senso di scorrimento, per prima cosa
chiudere il tetto apribile, quindi azionare
lo scorrimento.
Chiusura Apertura
NOTA
Se il tetto apribile non opera
normalmente, procedere come segue:
1. Commutare l'accensione su ON.
2. Premere l'interruttore d'inclinazione
per aprire parzialmente la parte
posteriore del tetto apribile.
3. Ripetere il passo 2. La parte posteriore del tetto apribile si apre inclinandosi
fino alla posizione di massima
apertura, quindi si chiude
leggermente.
Se la procedura di resettaggio viene
eseguita con il tetto apribile in posizione
di scorrimento (parzialmente aperto), il
tetto apribile prima si chiuderà, quindi si
aprirà inclinandosi nella parte posteriore.
Funzione di sicurezza
anti-schiacciamento del tetto
apribile
Se il tetto apribile inc ontra ostacoli mentre
si sta chiudendo, come ad esempio le mani
o la testa di una persona o un oggetto
qualunque, prima si arr esta e poi si muove
in direzione di apertura.
NOTA
•La funzione di sicurezza
anti-schiacciamento potrebbe non
operare in presenza delle condizioni
seguenti:
•Viene rilevato un forte impatto mentre
il tetto apribile si sta chiudendo
automaticamente.
•Il tetto apribile si sta chiudendo
automaticamente a temperature
estremamente basse.
•Se si attiva la funzione di sicurezza
anti-schiacciamento per cui il tetto
apribile non si chiude automaticamente,
per far sì che si chiuda occorre premere
l'interruttore inclinazione/scorrimento.
•La funzione di sicurezza
anti-schiacciamento del tetto apribile
non è operativa finché il sistema non
viene resettato.
Parasole
Il parasole si può aprire e chiudere
manualmente.

Il parasole si apre contemporaneamente al
tetto apribile, ma deve essere chiuso
manualmente.
Parasole
Prima di mettersi in marcia
Finestrini
3-52
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09
