6898-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)

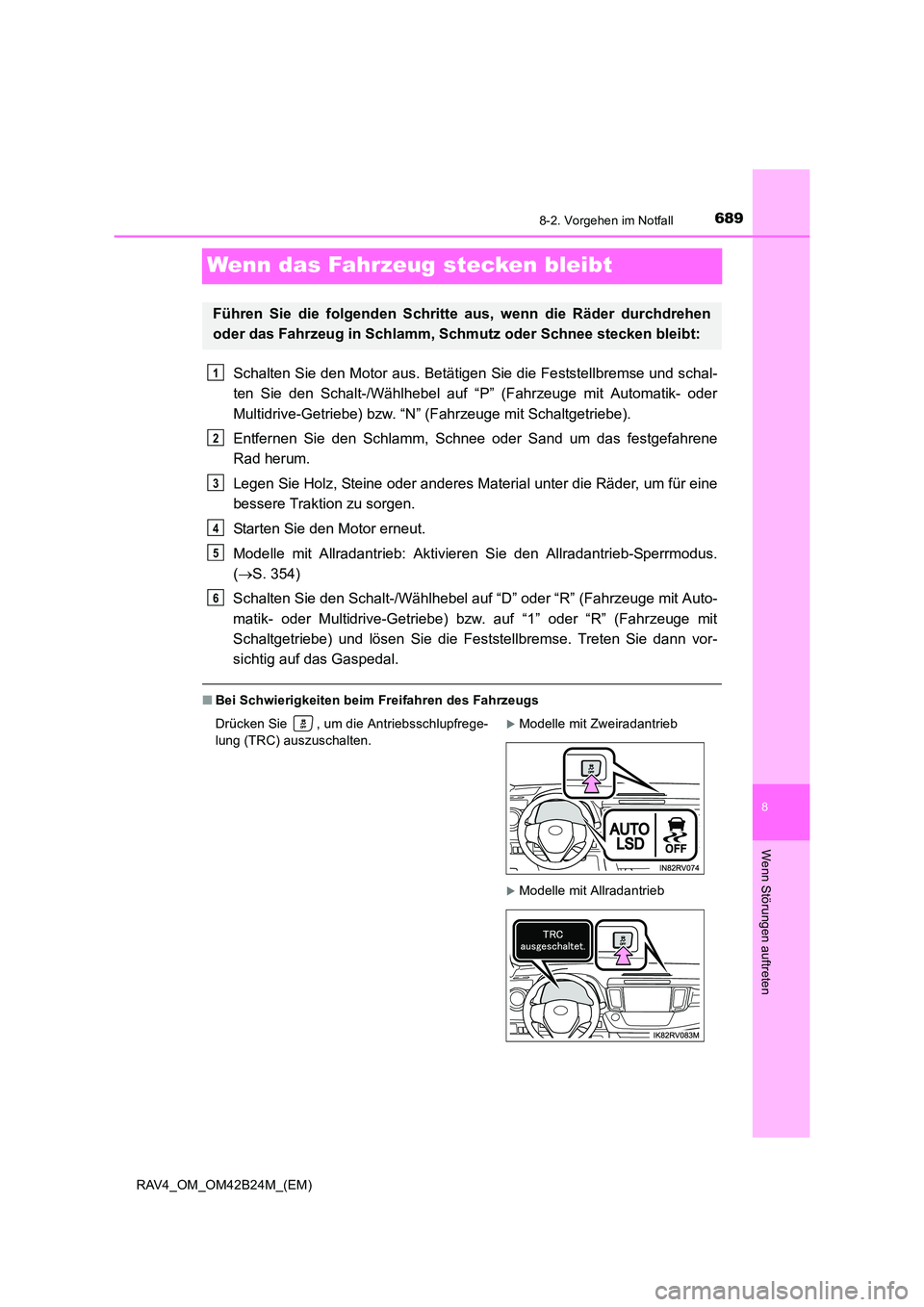

Wenn das Fahrzeug stecken bleibt
Schalten Sie den Motor aus. Betätigen Sie die Feststellbremse und schal-
ten Sie den Schalt-/Wählhebel auf “P” (Fahrzeuge mit Automatik- oder
Multidrive-Getriebe) bzw. “N” (Fahrzeuge mit Schaltgetriebe).
Entfernen Sie den Schlamm, Schnee oder Sand um das festgefahrene
Rad herum.
Legen Sie Holz, Steine oder anderes Material unter die Räder, um für eine
bessere Traktion zu sorgen.
Starten Sie den Motor erneut.
Modelle mit Allradantrieb: Aktivier en Sie den Allradantrieb-Sperrmodus.
( → S. 354)
Schalten Sie den Schalt-/Wählhebel auf “D” oder “R” (Fahrzeuge mit Auto-
matik- oder Multidrive-Getriebe) bzw. auf “1” oder “R” (Fahrzeuge mit
Schaltgetriebe) und lösen Sie die Feststellbremse. Treten Sie dann vor-
sichtig auf das Gaspedal.
■ Bei Schwierigkeiten beim Freifahren des Fahrzeugs
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
Drücken Sie , um die Antriebsschlupfrege-
lung (TRC) auszuschalten.XModelle mit Zweiradantrieb
XModelle mit Allradantrieb
1
2
3
4
5
6

6908-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)

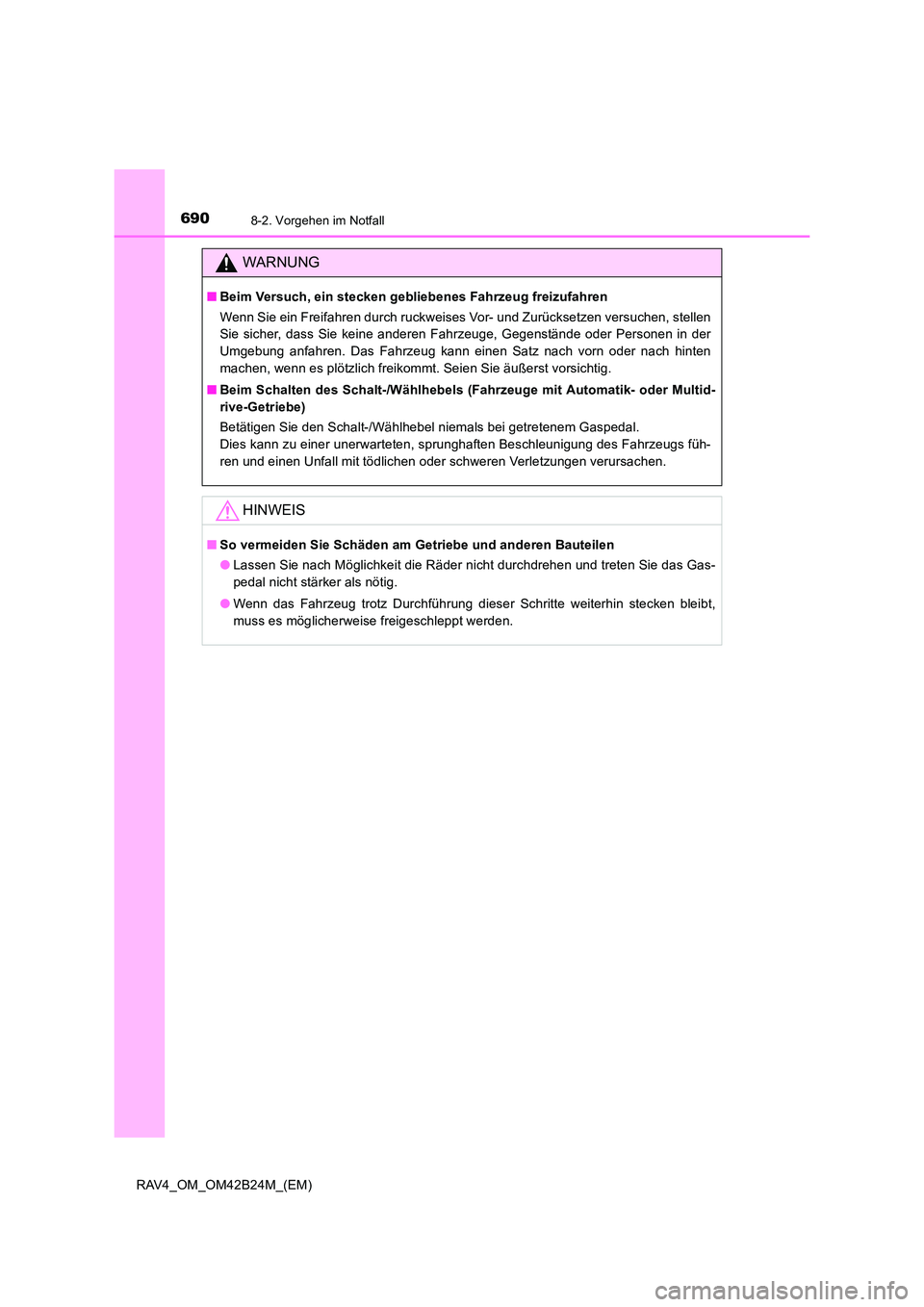

WARNUNG
■Beim Versuch, ein stecken gebliebenes Fahrzeug freizufahren
Wenn Sie ein Freifahren durch ruckweises Vor- und Zurücksetzen versuchen, stellen
Sie sicher, dass Sie keine anderen Fahrzeuge, Gegenstände oder Personen in der
Umgebung anfahren. Das Fahrzeug kann einen Satz nach vorn oder nach hinten
machen, wenn es plötzlich freikommt. Seien Sie äußerst vorsichtig.
■ Beim Schalten des Schalt-/Wählhebels (Fahrzeuge mit Automatik- oder Multid-
rive-Getriebe)
Betätigen Sie den Schalt-/Wählhebel niemals bei getretenem Gaspedal.
Dies kann zu einer unerwarteten, sprunghaften Beschleunigung des Fahrzeugs füh-
ren und einen Unfall mit tödlichen oder schweren Verletzungen verursachen.
HINWEIS
■So vermeiden Sie Schäden am Getriebe und anderen Bauteilen
●Lassen Sie nach Möglichkeit die Räder nicht durchdrehen und treten Sie das Gas-
pedal nicht stärker als nötig.
● Wenn das Fahrzeug trotz Durchführung dieser Schritte weiterhin stecken bleibt,
muss es möglicherweise freigeschleppt werden.

691
9

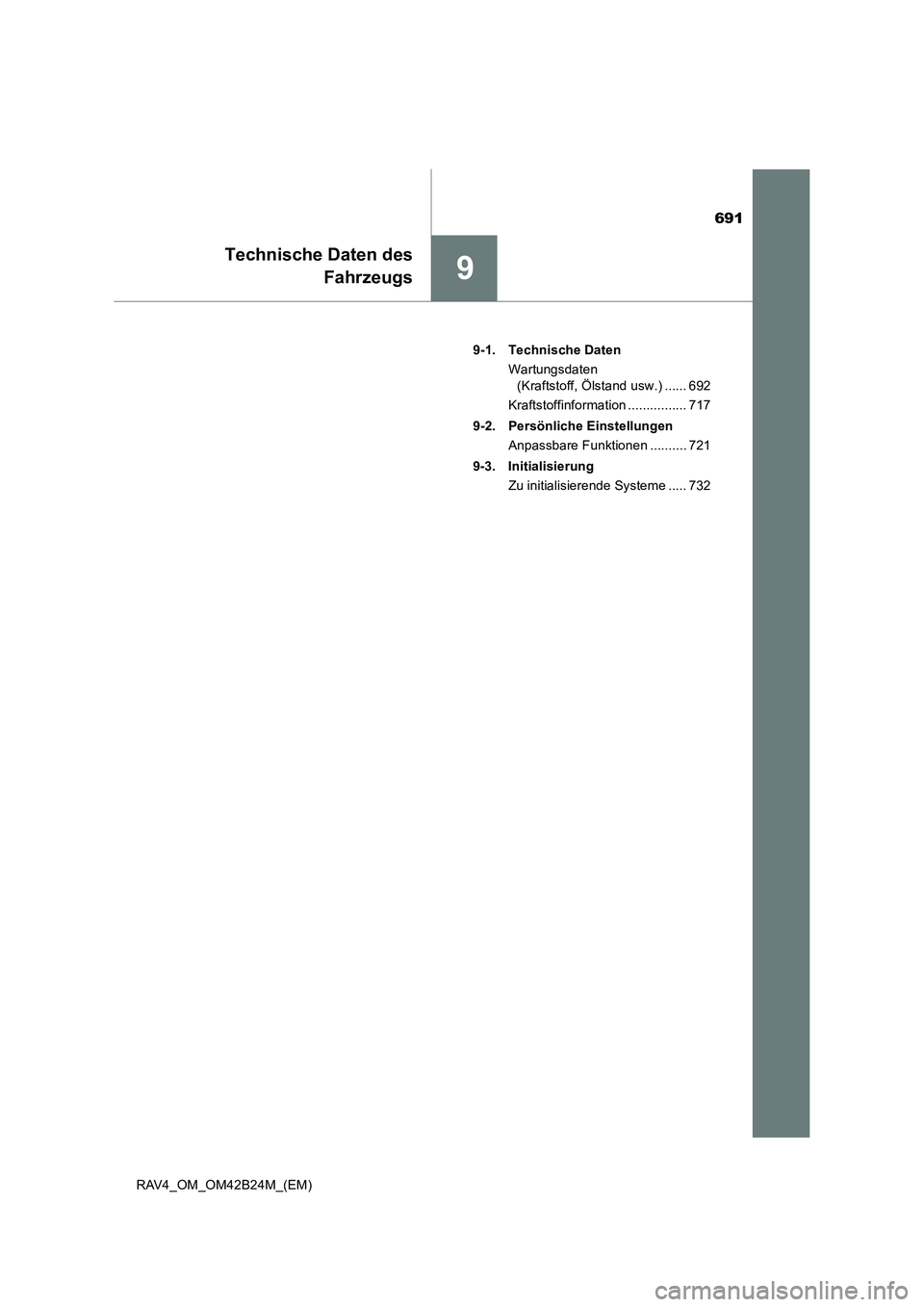

Technische Daten des Fahrzeugs
RAV4_OM_OM42B24M_(EM) 9-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand usw.) ...... 692
Kraftstoffinformation ................ 717
9-2. Persönliche Einstellungen Anpassbare Funktionen .......... 721
9-3. Initialisierung Zu initialisierende Systeme ..... 732

6929-1. Technische Daten
RAV4_OM_OM42B24M_(EM)

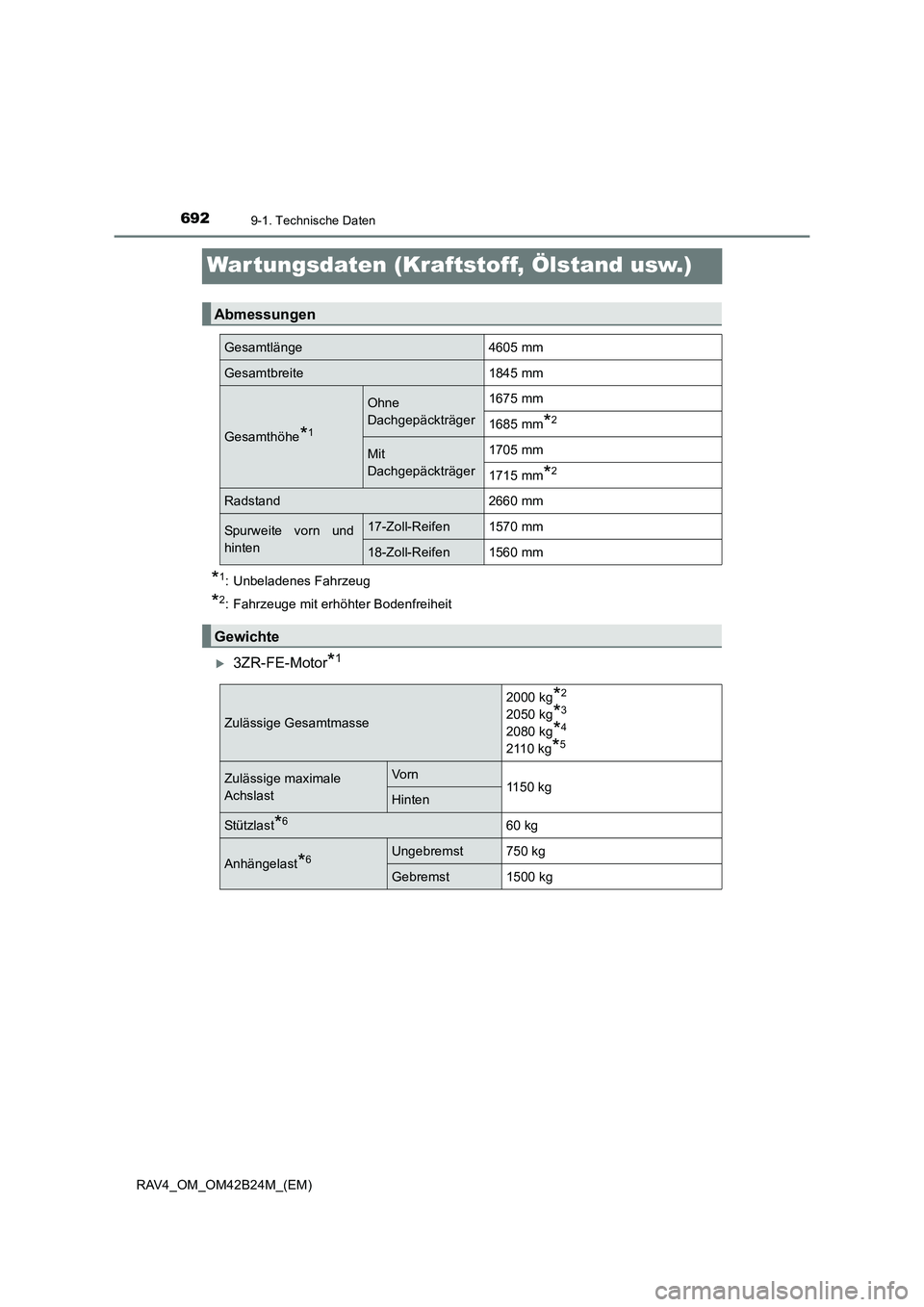

War tungsdaten (Kraftstoff, Ölstand usw.)
*1: Unbeladenes Fahrzeug
*2: Fahrzeuge mit erhöhter Bodenfreiheit
X3ZR-FE-Motor*1
Abmessungen
Gesamtlänge4605 mm
Gesamtbreite1845 mm
Gesamthöhe*1
Ohne
Dachgepäckträger1675 mm
1685 mm*2
Mit
Dachgepäckträger1705 mm
1715 mm*2
Radstand2660 mm
Spurweite vorn und
hinten17-Zoll-Reifen1570 mm
18-Zoll-Reifen1560 mm
Gewichte
Zulässige Gesamtmasse
2000 kg*2
2050 kg*3
2080 kg*4
2110 kg*5
Zulässige maximale
AchslastVo rn1150 kgHinten
Stützlast*660 kg
Anhängelast*6Ungebremst750 kg
Gebremst1500 kg

6939-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs

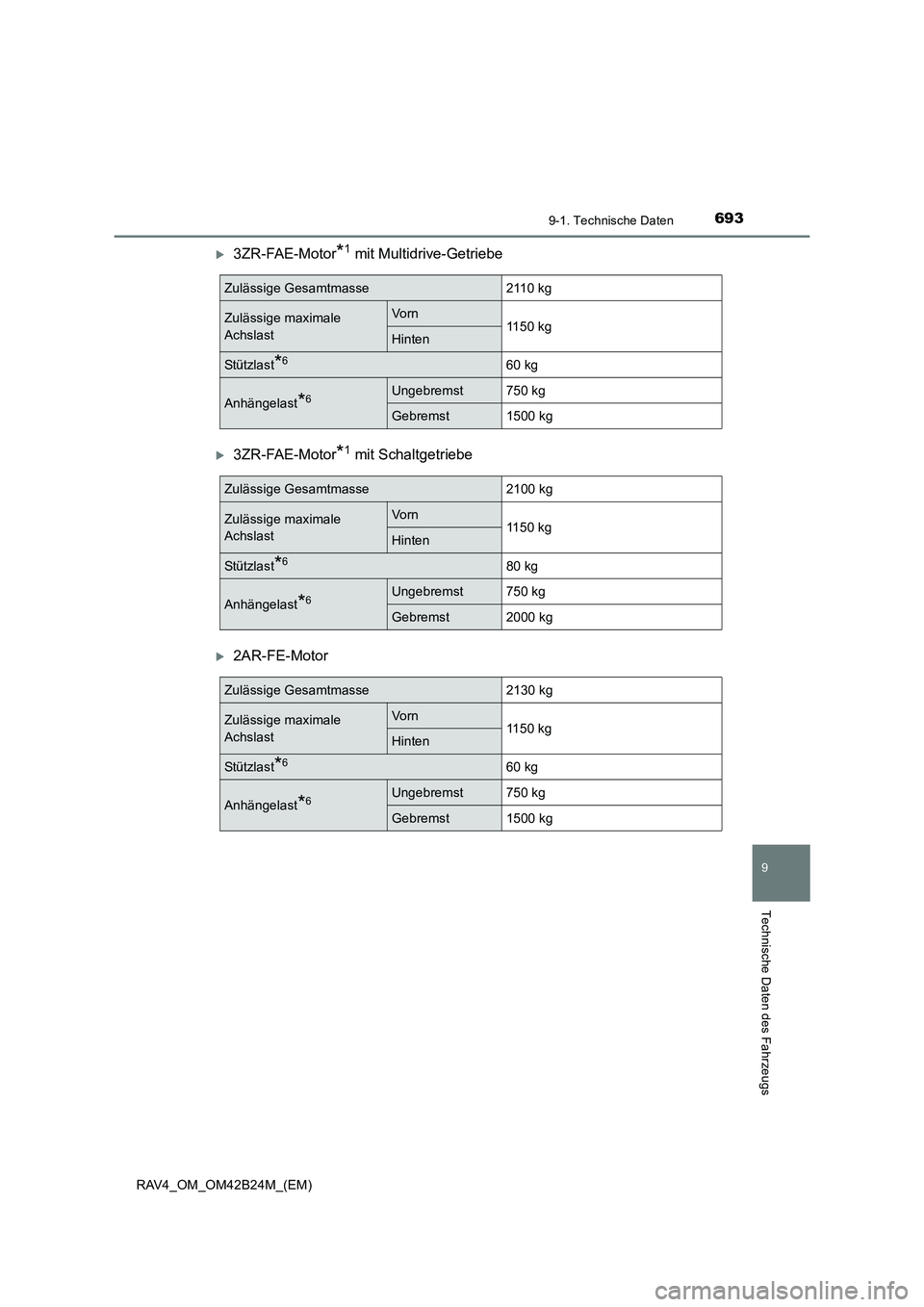

X3ZR-FAE-Motor*1 mit Multidrive-Getriebe
X3ZR-FAE-Motor*1 mit Schaltgetriebe
X2AR-FE-Motor
Zulässige Gesamtmasse2110 kg
Zulässige maximale
AchslastVo rn1150 kgHinten
Stützlast*660 kg
Anhängelast*6Ungebremst750 kg
Gebremst1500 kg
Zulässige Gesamtmasse2100 kg
Zulässige maximale
AchslastVo rn1150 kgHinten
Stützlast*680 kg
Anhängelast*6Ungebremst750 kg
Gebremst2000 kg
Zulässige Gesamtmasse2130 kg
Zulässige maximale
AchslastVo rn1150 kgHinten
Stützlast*660 kg
Anhängelast*6Ungebremst750 kg
Gebremst1500 kg

6949-1. Technische Daten
RAV4_OM_OM42B24M_(EM)

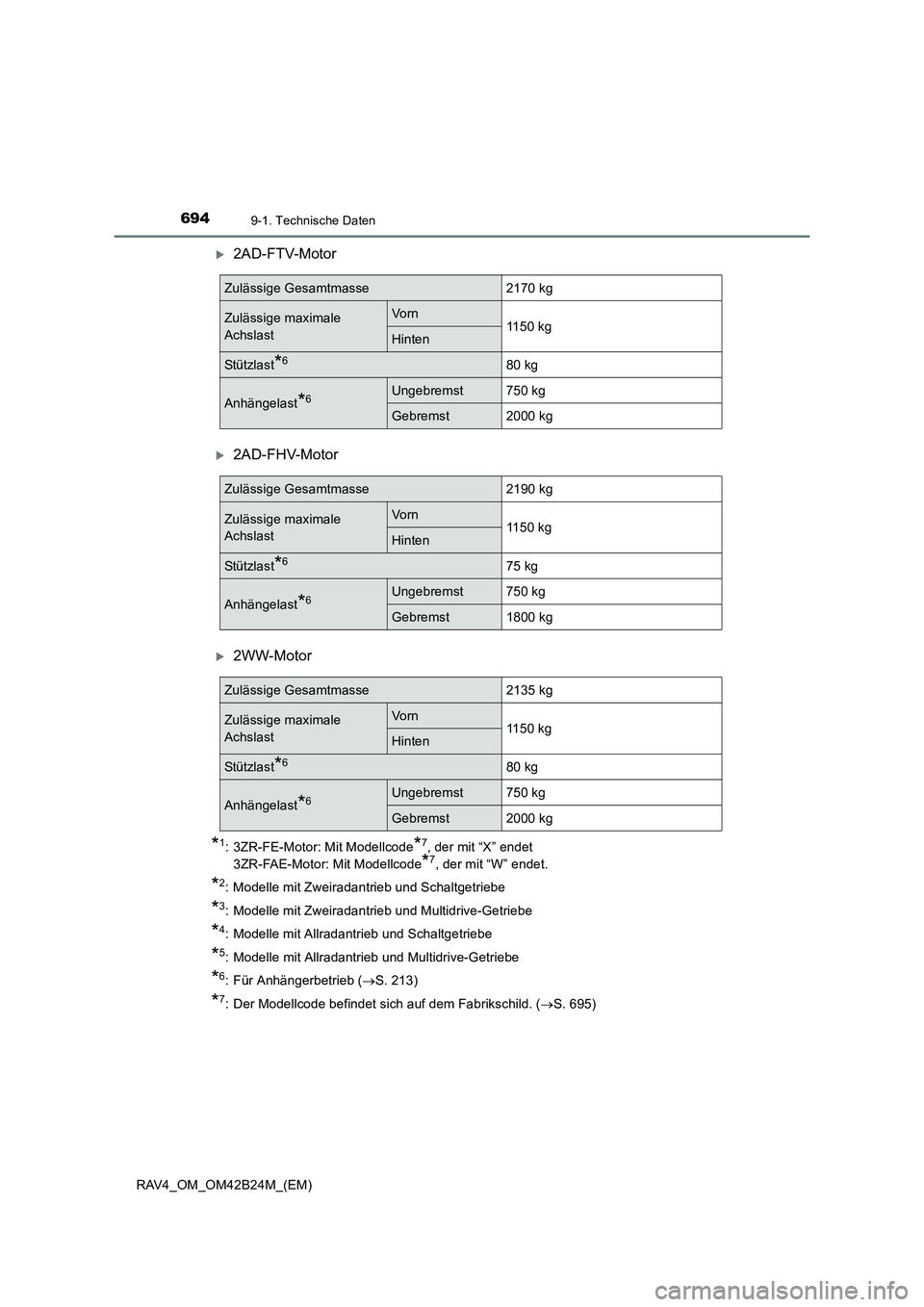

X2AD-FTV-Motor
X2AD-FHV-Motor
X2WW-Motor
*1: 3ZR-FE-Motor: Mit Modellcode*7, der mit “X” endet
3ZR-FAE-Motor: Mit Modellcode
*7, der mit “W” endet.
*2: Modelle mit Zweiradantrieb und Schaltgetriebe
*3: Modelle mit Zweiradantrieb und Multidrive-Getriebe
*4: Modelle mit Allradantrieb und Schaltgetriebe
*5: Modelle mit Allradantrieb und Multidrive-Getriebe
*6: Für Anhängerbetrieb ( →S. 213)
*7: Der Modellcode befindet sich auf dem Fabrikschild. ( →S. 695)
Zulässige Gesamtmasse2170 kg
Zulässige maximale
AchslastVo rn1150 kgHinten
Stützlast*680 kg
Anhängelast*6Ungebremst750 kg
Gebremst2000 kg
Zulässige Gesamtmasse2190 kg
Zulässige maximale
AchslastVo rn1150 kgHinten
Stützlast*675 kg
Anhängelast*6Ungebremst750 kg
Gebremst1800 kg
Zulässige Gesamtmasse2135 kg
Zulässige maximale
AchslastVo rn1150 kgHinten
Stützlast*680 kg
Anhängelast*6Ungebremst750 kg
Gebremst2000 kg

6959-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs

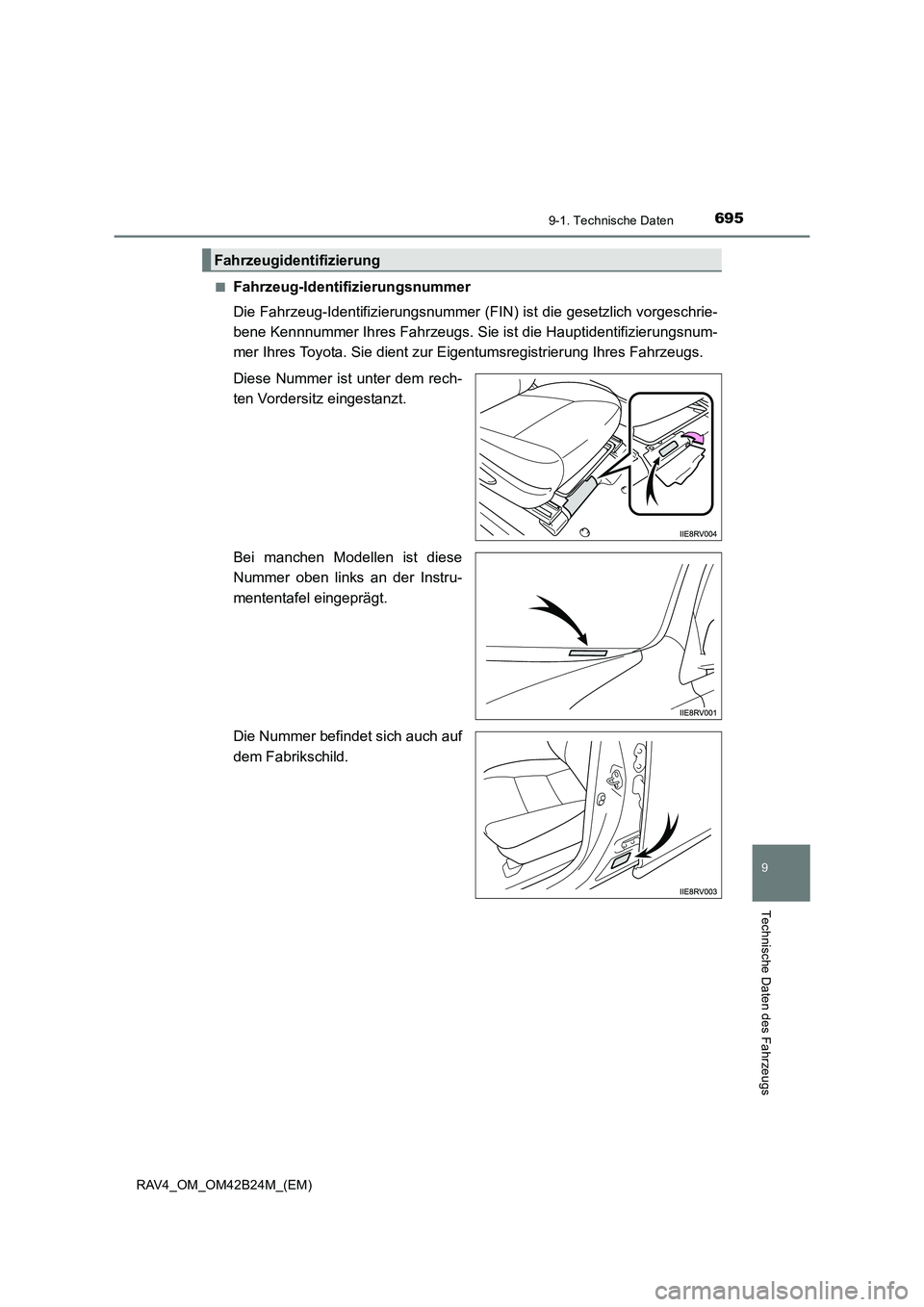

■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (FIN) ist die gesetzlich vorgeschrie-
bene Kennnummer Ihres Fahrzeugs. Sie ist die Hauptidentifizierungsnum-
mer Ihres Toyota. Sie dient zur Eigentumsregistrierung Ihres Fahrzeugs.
Diese Nummer ist unter dem rech-
ten Vordersitz eingestanzt.
Bei manchen Modellen ist diese
Nummer oben links an der Instru-
mententafel eingeprägt.
Die Nummer befindet sich auch auf
dem Fabrikschild.
Fahrzeugidentifizierung

6969-1. Technische Daten
RAV4_OM_OM42B24M_(EM)■

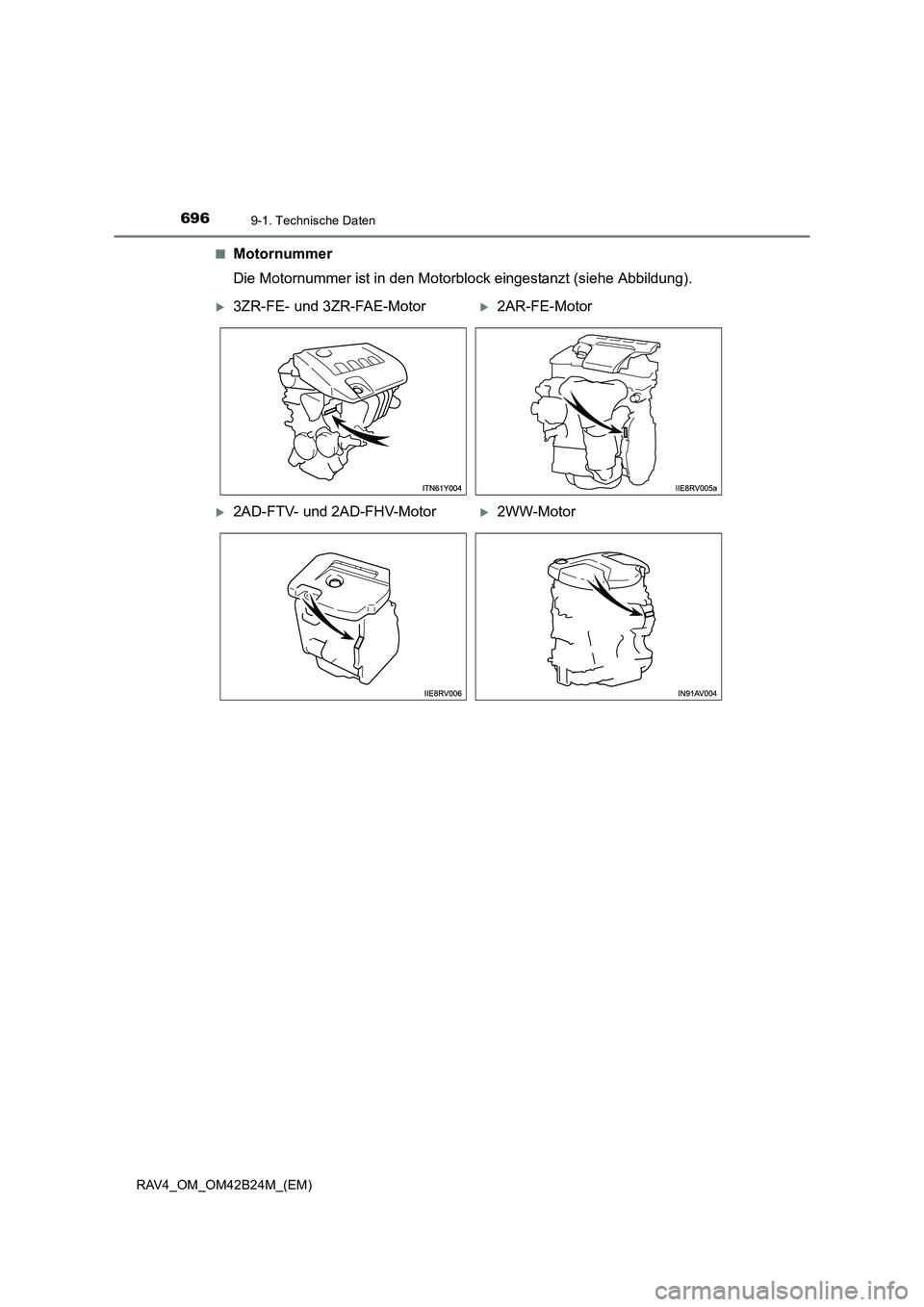

Motornummer
Die Motornummer ist in den Motorblock eingestanzt (siehe Abbildung).
X3ZR-FE- und 3ZR-FAE-MotorX2AR-FE-Motor
X2AD-FTV- und 2AD-FHV-MotorX2WW-Motor
