2016 TOYOTA RAV4 Betriebsanleitungen (in German)

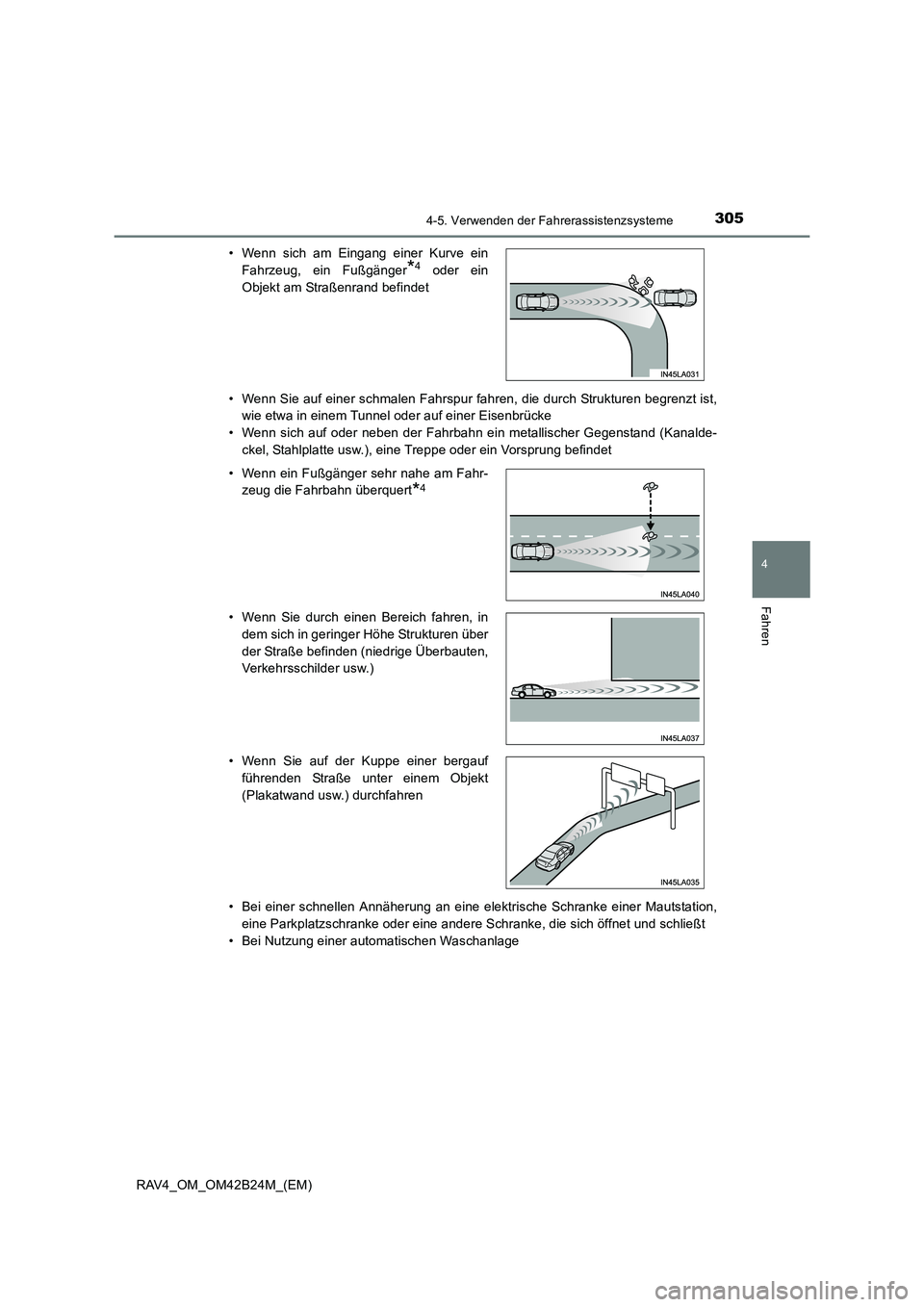

3054-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)• Wenn Sie auf einer schmalen Fahrspur fahren, die durch Strukturen begrenzt ist,
wie etwa in einem Tunnel oder auf einer Eisenbrücke
• Wenn sich auf oder neben der Fahrbahn ein metallischer Gegenstand (Kanalde- ckel, Stahlplatte usw.), eine Treppe oder ein Vorsprung befindet
• Bei einer schnellen Annäherung an eine elektrische Schranke einer Mautstation, eine Parkplatzschranke oder eine andere Schranke, die sich öffnet und schließt
• Bei Nutzung einer automatischen Waschanlage • Wenn sich am Eingang einer Kurve ein Fahrzeug, ein Fußgänger
*4 oder ein
Objekt am Straßenrand befindet
• Wenn ein Fußgänger sehr nahe am Fahr- zeug die Fahrbahn überquert
*4
• Wenn Sie durch einen Bereich fahren, in
dem sich in geringer Höhe Strukturen über
der Straße befinden (niedrige Überbauten,
Verkehrsschilder usw.)
• Wenn Sie auf der Kuppe einer bergauf führenden Straße unter einem Objekt
(Plakatwand usw.) durchfahren

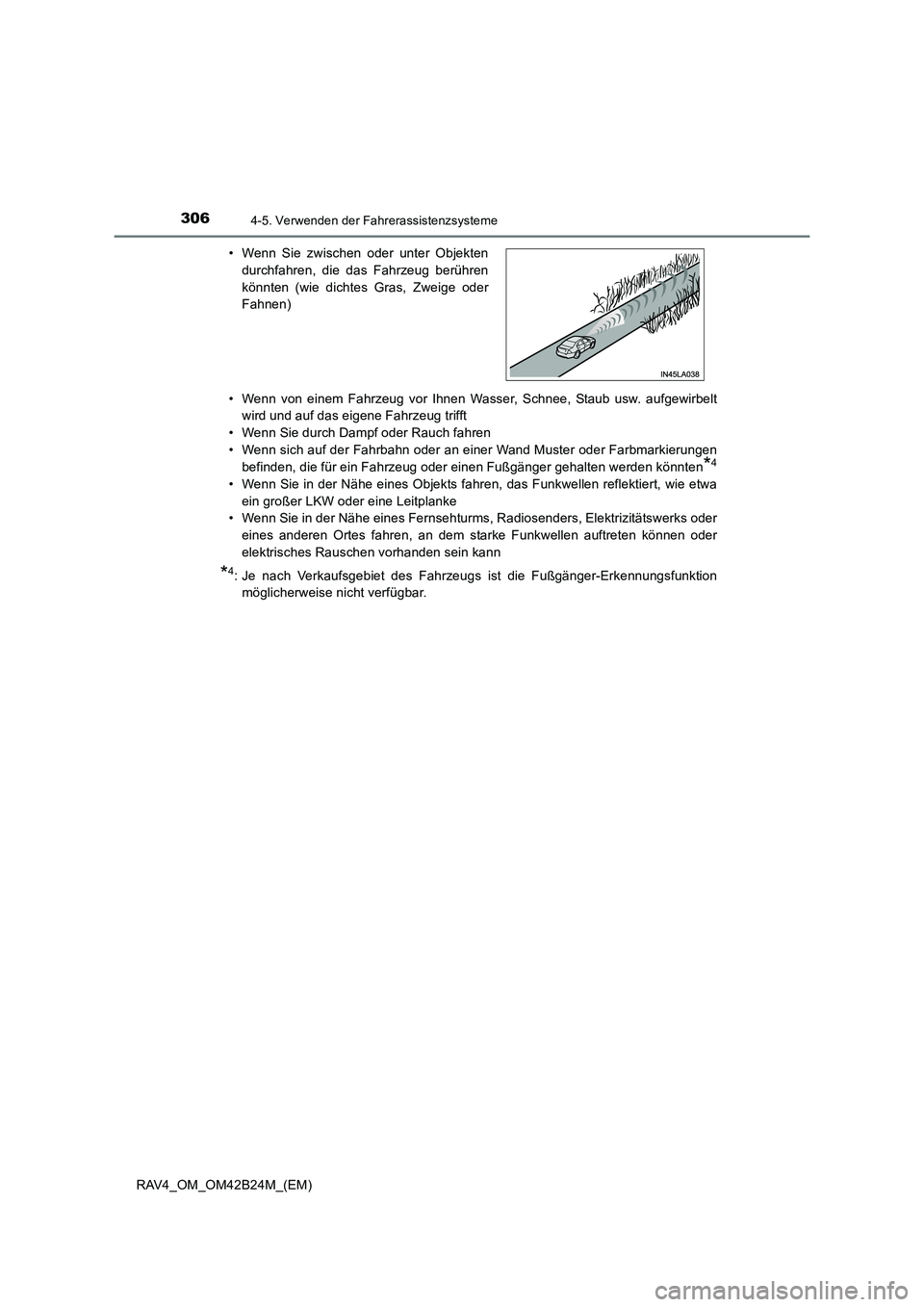

3064-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)• Wenn von einem Fahrzeug vor Ihnen Wasser, Schnee, Staub usw. aufgewirbelt
wird und auf das eigene Fahrzeug trifft
• Wenn Sie durch Dampf oder Rauch fahren
• Wenn sich auf der Fahrbahn oder an einer Wand Muster oder Farbmarkierungen befinden, die für ein Fahrzeug oder einen Fußgänger gehalten werden könnten
*4
• Wenn Sie in der Nähe eines Objekts fahren, das Funkwellen reflektiert, wie etwa
ein großer LKW oder eine Leitplanke
• Wenn Sie in der Nähe eines Fernsehturms, Radiosenders, Elektrizitätswerks oder
eines anderen Ortes fahren, an dem starke Funkwellen auftreten können oder
elektrisches Rauschen vorhanden sein kann
*4: Je nach Verkaufsgebiet des Fahrzeugs ist die Fußgänger-Erkennungsfunktionmöglicherweise nicht verfügbar.
• Wenn Sie zwischen oder unter Objekten
durchfahren, die das Fahrzeug berühren
könnten (wie dichtes Gras, Zweige oder
Fahnen)

3074-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)■
Situationen, in denen das System möglicherweise nicht ordnungsgemäß funktio-
niert
●In einigen Situationen, wie beispielsweise den folgenden, wird ein Fahrzeug mögli-
cherweise nicht vom Radarsensor und Kamerasensor erfasst, sodass das System
nicht ordnungsgemäß funktioniert:
• Wenn sich ein entgegenkommendes Fahrzeug Ihrem Fahrzeug nähert
• Wenn es sich bei dem Fahrzeug vor Ihnen um ein Motorrad oder Fahrrad handelt
• Wenn sich Ihr Fahrzeug der Seite eines Fahrzeugs nähert
• Wenn ein vorausfahrendes Fahrzeug eine kleine Heckfläche hat, wie etwa ein
LKW ohne Ladung
• Wenn ein Fahrzeug vor Ihnen Lasten transportiert, die über den Heckstoßfänger hinausragen
• Wenn ein Fahrzeug vor Ihnen eine ungewöhnliche Form hat, wie etwa ein Traktor oder ein Beiwagen
• Wenn Sonnenlicht oder das Licht einer anderen Lichtquelle direkt auf ein Fahr- zeug vor Ihnen trifft
• Wenn ein Fahrzeug vor Ihrem Fahrzeug einschert oder plötzlich neben einem Fahrzeug auftaucht
• Wenn ein Fahrzeug vor Ihnen ein abruptes Manöver ausführt (wie plötzliches
Ausweichen, Beschleunigen oder Bremsen)
• Wenn Sie plötzlich hinter einem vorausfahrenden Fahrzeug einscheren • Wenn ein vorausfahrendes Fahrzeug ein niedriges Heck hat, wie etwa ein Tieflader
• Wenn ein Fahrzeug vor Ihnen extrem viel Bodenfreiheit hat
• Wenn sich ein Fahrzeug vor Ihnen nicht direkt vor Ihrem Fahrzeug befindet

3084-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)• Wenn Sie bei schlechten Witterungsverhältnissen fahren, wie heftigem Regen,
Nebel, Schnee oder einem Sandsturm
• Wenn von einem Fahrzeug vor Ihnen Wasser, Schnee, Staub usw. aufgewirbelt wird und auf das eigene Fahrzeug trifft
• Wenn Sie durch Dampf oder Rauch fahren
• Wenn Sie an einem Ort fahren, an dem sich die Umgebungshelligkeit abrupt ändert, wie etwa an einer Tunneleinfahrt oder -ausfahrt
• Wenn sehr helles Licht, wie Sonnenlicht oder das Licht der Scheinwerfer des ent- gegenkommenden Verkehrs, direkt auf den Kamerasensor trifft
• Bei diffusem Umgebungslicht, wie etwa in der Morgen- oder Abenddämmerung,
bei Nacht oder in einem Tunnel
• Seit dem Motorstart wurde das Fahrzeug noch nicht eine bestimmte Zeit lang gefahren
• Während des Abbiegens und einige Sekunden nach dem Abbiegen
• Während des Fahrens durch eine Kurve und einige Sekunden nach dem Fahren durch eine Kurve
• Wenn Ihr Fahrzeug ins Schleudern gerät
• Wenn sich die Fahrzeugfront hebt oder senkt, wie etwa auf unebener Fahrbahn oder bei Bodenwellen
• Wenn die Räder falsch ausgerichtet sind
• Wenn ein Wischerblatt den Kamerasensor verdeckt
• Das Fahrzeug schwankt.
• Das Fahrzeug wird mit extrem hoher Geschwindigkeit gefahren.
• Beim Fahren auf einem Hügel
● In einigen Situationen, wie beispielsweise den folgenden, kann möglicherweise keine
ausreichende Bremskraft erzielt werden, sodass das System nicht ordnungsgemäß
funktioniert:
• Wenn die Bremsfunktionen nicht vollständig einsatzbereit sind, wie etwa wenn die
Bauteile der Bremse extrem kalt, extrem heiß oder nass sind
• Wenn das Fahrzeug nicht ordnungsgemäß gewartet wird (übermäßig stark abge-
nutzte Bremsen oder Reifen, falscher Reifendruck usw.)
• Wenn das Fahrzeug auf einer Schotterstraße oder anderem rutschigen Unter- grund gefahren wird

3094-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)●
Einige Fußgänger, wie beispielsweise die folgenden, werden möglicherweise nicht
vom Radarsensor und Kamerasensor erfasst, sodass das System nicht ordnungsge-
mäß funktioniert
*4:
• Fußgänger, die kleiner als ca. 1 m oder größer als ca. 2 m sind
• Fußgänger, deren Umrisse nicht deutlich erkennbar sind, weil sie sehr weite Klei- dung tragen (wie einen Regenmantel, einen langen Rock usw.)
• Fußgänger, deren Körper teilweise verdeckt ist, weil sie große Gepäckstücke tra- gen, einen Regenschirm halten usw.
• Fußgänger, die nach vorne gebeugt sind oder hocken
• Fußgänger, die einen Kinderwagen, einen Rollstuhl, ein Fahrrad oder ein anderes
Fahrzeug schieben
• Gruppen dicht gedrängter Fußgänger
• Weiß gekleidete Fußgänger, die extrem hell erscheinen
• Fußgänger im Dunkeln, wie etwa bei Nacht oder in einem Tunnel
• Fußgänger, deren Kleidung in Farbe oder Helligkeit stark der Umgebung ähnelt
• Fußgänger in der Nähe von Wänden, Zäunen, Leitplanken oder großen Objekten
• Fußgänger, die sich auf einem metallischen Gegenstand (Kanaldeckel, Stahl- platte usw.) auf der Straße befinden
• Schnell gehende Fußgänger
• Fußgänger, die plötzlich die Geschwindigkeit ändern
• Fußgänger, die plötzlich und schnell hinter einem Fahrzeug oder einem großen Objekt auftauchen
• Fußgänger, die sich sehr nah an der Fahrzeugseite (neben dem Außenspiegel usw.) befinden
*4: Je nach Verkaufsgebiet des Fahrzeugs ist die Fußgänger-Erkennungsfunktion
möglicherweise nicht verfügbar.

3104-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)■
Wenn die PCS-Warnleuchte blinkt und au f dem Multi-Informationsdisplay eine
Warnmeldung angezeigt wird
Das Pre-Crash-Sicherheitssystem ist möglicherweise vorübergehend nicht verfügbar
oder es liegt eine Funktionsstörung des Systems vor.
● In den folgenden Situationen erlischt die Warnleuchte, die Meldung wird ausgeblen-
det, und das System ist wieder betriebsbereit, sobald die normalen Betriebsbedin-
gungen wiederhergestellt sind:
• Wenn der Radarsensor, der Kamerasensor oder der an die Sensoren angren-
zende Bereich heiß ist, wie etwa in der Sonne
• Wenn der Radarsensor, der Kamerasensor oder der an die Sensoren angren- zende Bereich kalt ist, wie etwa in einer extrem kalten Umgebung
• Wenn der Radarsensor oder das Frontgrill-Emblem verschmutzt oder mit Schnee
usw. bedeckt ist
• Wenn der Kamerasensor verdeckt ist, wie etwa durch die geöffnete Motorhaube oder einen Aufkleber auf der Windschutzscheibe im Bereich des Kamerasensors
● Wenn die PCS-Warnleuchte weiterhin blinkt oder die Warnmeldung nicht ausgeblen-
det wird, weist das System möglicherweise eine Funktionsstörung auf. Lassen Sie
das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
■ Bei deaktiviertem VSC
●Wenn VSC deaktiviert ist ( →S. 385), sind der Pre-Crash-Bremsassistent und das
Pre-Crash-Bremssystem ebenfalls deaktiviert.
● Die PCS-Warnleuchte leuchtet auf und “VSC ausgeschaltet Pre-Crash-Bremsanlage
nicht verfügbar.” wird auf dem Multi-Informationsdisplay angezeigt.

311
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42B24M_(EM)
LDA (Spurwechselwar nung mit Steuerung der
Lenkung)
∗
Beim Fahren auf Autobahnen oder Schnellstraßen mit weißen (gelben) Linien
warnt diese Funktion den Fahrer, wenn das Fahrzeug droht, die Fahrspur zu
verlassen, und bietet ihm Unterstützung, indem sie das Lenkrad betätigt, um
das Fahrzeug in der Spur zu halten.
Das LDA-System erkennt sichtbare
weiße (gelbe) Linien mit dem Kame-
rasensor, der sich im oberen Bereich
der Windschutzscheibe befindet.
◆Spurwechsel-Warnfunktion
Wenn das System feststellt, dass
das Fahrzeug aus der Spur abwei-
chen könnte, wird eine Warnung
auf dem Multi-Informationsdisplay
angezeigt und der Warnsummer
ertönt, um Sie zu warnen.
Wenn der Warnsummer ertönt,
überprüfen Sie die Verkehrssitua-
tion, bevor Sie das Fahrzeug mit
vorsichtigen Lenkbewegungen wie-
der zwischen die weißen (oder gel-
ben) Linien bringen.
∗: Falls vorhanden
Zusammenfassung der Funktionen
Funktionen des LDA-Systems

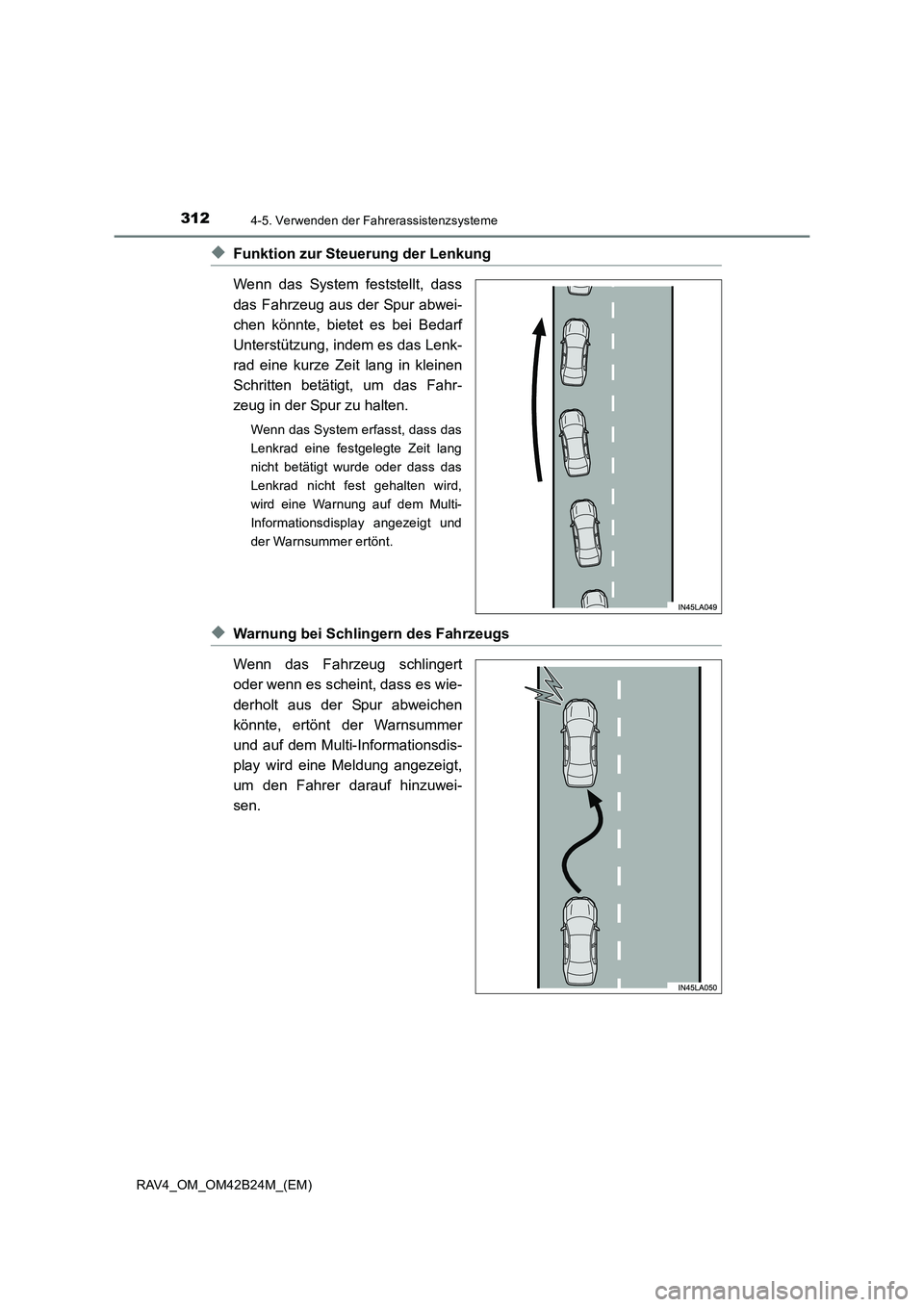

3124-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
◆Funktion zur Steuerung der Lenkung
Wenn das System feststellt, dass
das Fahrzeug aus der Spur abwei-
chen könnte, bietet es bei Bedarf
Unterstützung, indem es das Lenk-
rad eine kurze Zeit lang in kleinen
Schritten betätigt, um das Fahr-
zeug in der Spur zu halten.
Wenn das System erfasst, dass das
Lenkrad eine festgelegte Zeit lang
nicht betätigt wurde oder dass das
Lenkrad nicht fest gehalten wird,
wird eine Warnung auf dem Multi-
Informationsdisplay angezeigt und
der Warnsummer ertönt.
◆Warnung bei Schlingern des Fahrzeugs
Wenn das Fahrzeug schlingert
oder wenn es scheint, dass es wie-
derholt aus der Spur abweichen
könnte, ertönt der Warnsummer
und auf dem Multi-Informationsdis-
play wird eine Meldung angezeigt,
um den Fahrer darauf hinzuwei-
sen.
