2016 TOYOTA RAV4 Betriebsanleitungen (in German)

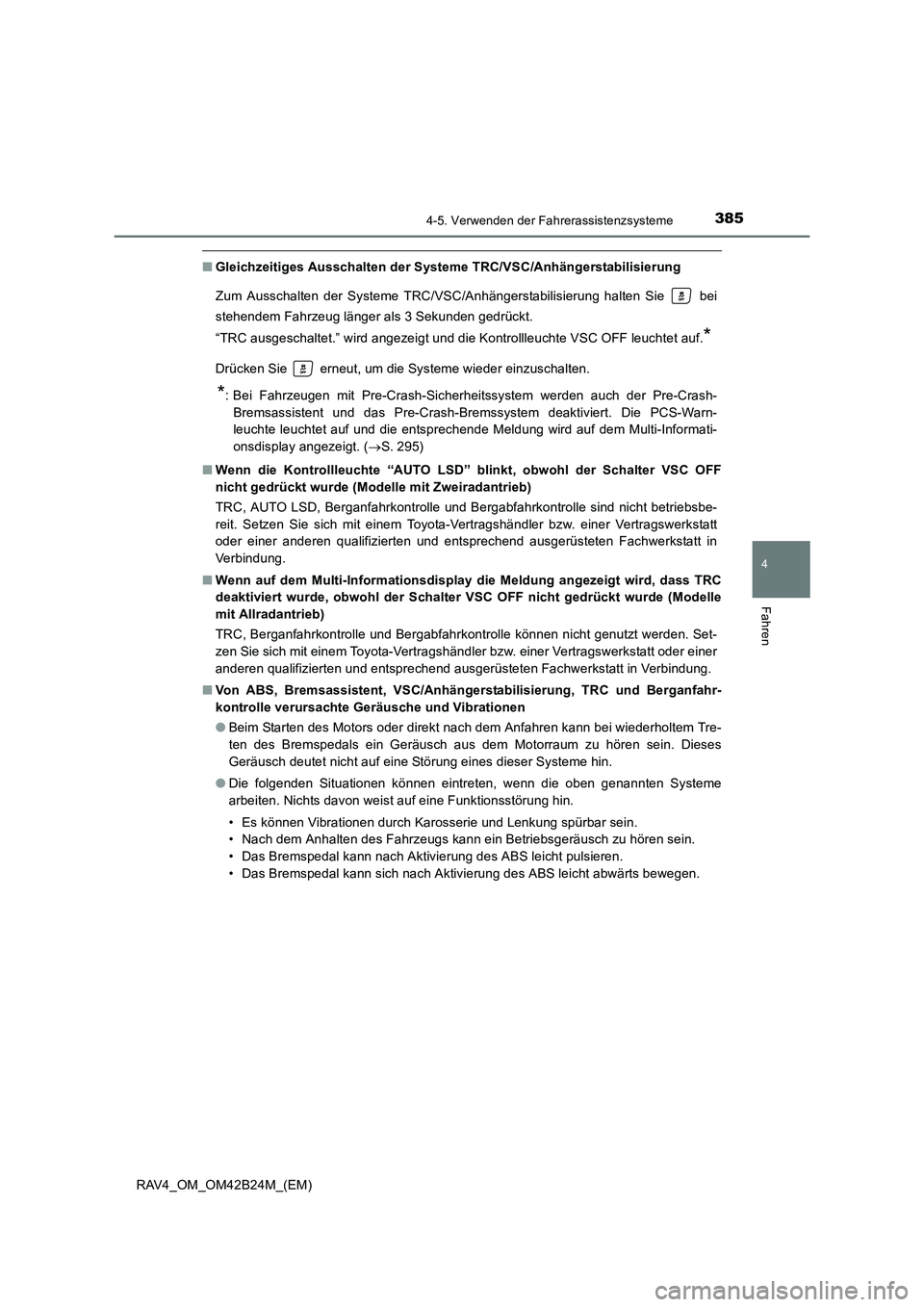

3854-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
■Gleichzeitiges Ausschalten der Systeme TRC/VSC/Anhängerstabilisierung
Zum Ausschalten der Systeme TRC/VSC/Anhängerstabilisierung halten Sie bei
stehendem Fahrzeug länger als 3 Sekunden gedrückt.
“TRC ausgeschaltet.” wird angezeigt und die Kontrollleuchte VSC OFF leuchtet auf.
*
Drücken Sie erneut, um die Systeme wieder einzuschalten.
*: Bei Fahrzeugen mit Pre-Crash-Sicherheitssystem werden auch der Pre-Crash-
Bremsassistent und das Pre-Crash-Bremssystem deaktiviert. Die PCS-Warn-
leuchte leuchtet auf und die entsprechende Meldung wird auf dem Multi-Informati-
onsdisplay angezeigt. ( →S. 295)
■ Wenn die Kontrollleuchte “AUTO LSD” blinkt, obwohl der Schalter VSC OFF
nicht gedrückt wurde (Modelle mit Zweiradantrieb)
TRC, AUTO LSD, Berganfahrkontrolle und Bergabfahrkontrolle sind nicht betriebsbe-
reit. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
■ Wenn auf dem Multi-Informationsdisplay die Meldung angezeigt wird, dass TRC
deaktiviert wurde, obwohl der Schalter VSC OFF nicht gedrückt wurde (Modelle
mit Allradantrieb)
TRC, Berganfahrkontrolle und Bergabfahrkontrolle können nicht genutzt werden. Set-
zen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Von ABS, Bremsassistent, VSC/Anhängerstabilisierung, TRC und Berganfahr-
kontrolle verursachte Geräusche und Vibrationen
●Beim Starten des Motors oder direkt nach dem Anfahren kann bei wiederholtem Tre-
ten des Bremspedals ein Geräusch aus dem Motorraum zu hören sein. Dieses
Geräusch deutet nicht auf eine Störung eines dieser Systeme hin.
● Die folgenden Situationen können eintreten, wenn die oben genannten Systeme
arbeiten. Nichts davon weist auf eine Funktionsstörung hin.
• Es können Vibrationen durch Karosserie und Lenkung spürbar sein.
• Nach dem Anhalten des Fahrzeugs kann ein Betriebsgeräusch zu hören sein.
• Das Bremspedal kann nach Aktivierung des ABS leicht pulsieren.
• Das Bremspedal kann sich nach Aktivierung des ABS leicht abwärts bewegen.

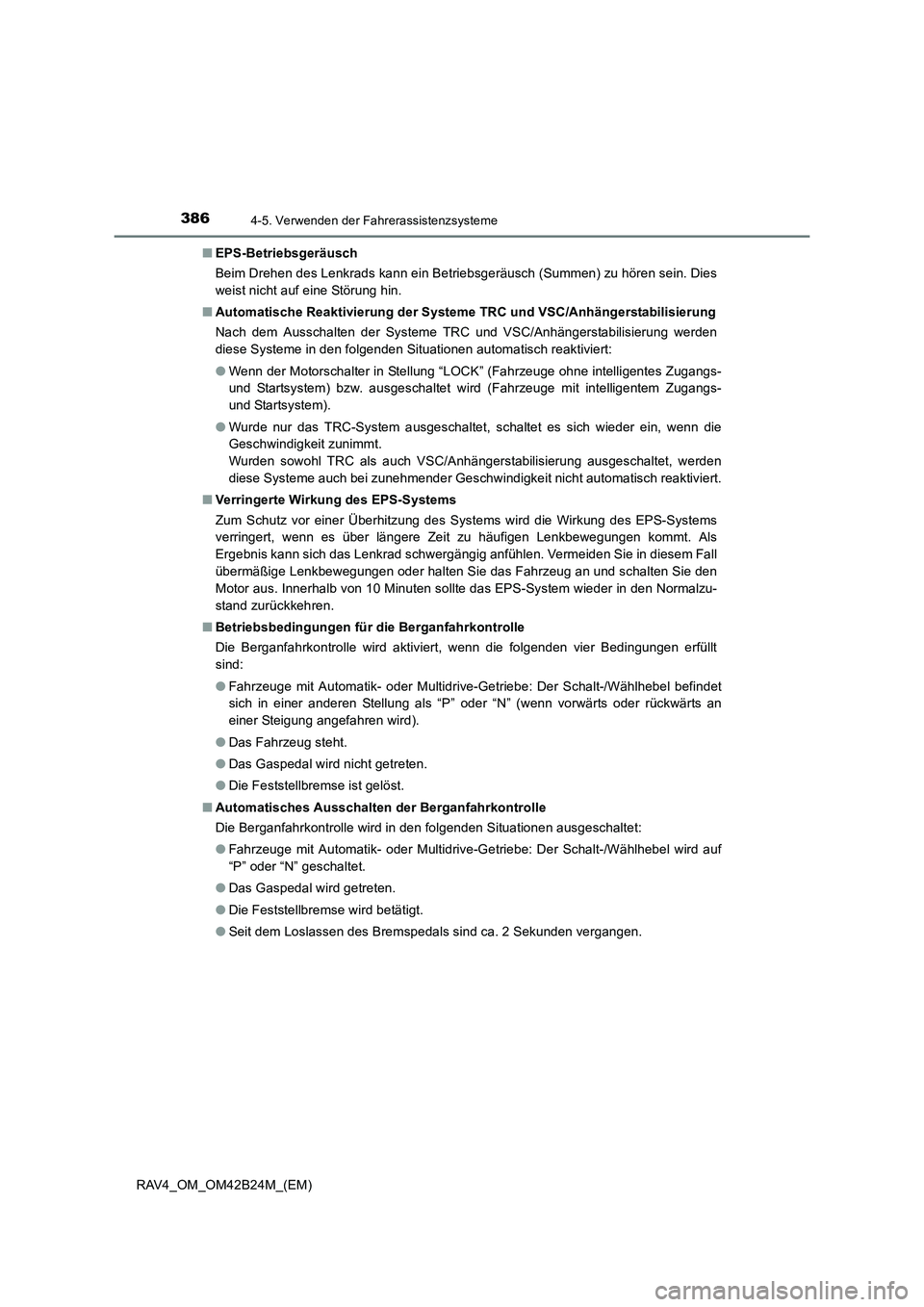

3864-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)■
EPS-Betriebsgeräusch
Beim Drehen des Lenkrads kann ein Betriebsgeräusch (Summen) zu hören sein. Dies
weist nicht auf eine Störung hin.
■ Automatische Reaktivierung der Systeme TRC und VSC/Anhängerstabilisierung
Nach dem Ausschalten der Systeme TRC und VSC/Anhängerstabilisierung werden
diese Systeme in den folgenden Situationen automatisch reaktiviert:
●Wenn der Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs-
und Startsystem) bzw. ausgeschaltet wird (Fahrzeuge mit intelligentem Zugangs-
und Startsystem).
● Wurde nur das TRC-System ausgeschaltet, schaltet es sich wieder ein, wenn die
Geschwindigkeit zunimmt.
Wurden sowohl TRC als auch VSC/Anhängerstabilisierung ausgeschaltet, werden
diese Systeme auch bei zunehmender Geschwindigkeit nicht automatisch reaktiviert.
■ Verringerte Wirkung des EPS-Systems
Zum Schutz vor einer Überhitzung des Systems wird die Wirkung des EPS-Systems
verringert, wenn es über längere Zeit zu häufigen Lenkbewegungen kommt. Als
Ergebnis kann sich das Lenkrad schwergängig anfühlen. Vermeiden Sie in diesem Fall
übermäßige Lenkbewegungen oder halten Sie das Fahrzeug an und schalten Sie den
Motor aus. Innerhalb von 10 Minuten sollte das EPS-System wieder in den Normalzu-
stand zurückkehren.
■ Betriebsbedingungen für die Berganfahrkontrolle
Die Berganfahrkontrolle wird aktiviert, wenn die folgenden vier Bedingungen erfüllt
sind:
●Fahrzeuge mit Automatik- oder Multidrive-Getriebe: Der Schalt-/Wählhebel befindet
sich in einer anderen Stellung als “P” oder “N” (wenn vorwärts oder rückwärts an
einer Steigung angefahren wird).
● Das Fahrzeug steht.
● Das Gaspedal wird nicht getreten.
● Die Feststellbremse ist gelöst.
■ Automatisches Ausschalten der Berganfahrkontrolle
Die Berganfahrkontrolle wird in den folgenden Situationen ausgeschaltet:
●Fahrzeuge mit Automatik- oder Multidrive-Getriebe: Der Schalt-/Wählhebel wird auf
“P” oder “N” geschaltet.
● Das Gaspedal wird getreten.
● Die Feststellbremse wird betätigt.
● Seit dem Loslassen des Bremspedals sind ca. 2 Sekunden vergangen.

3874-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
WARNUNG
■Das ABS arbeitet in den folgenden Fällen nicht effizient
●Die Grenzen des Reifen-Kraftschlusses wurden überschritten (beispielsweise zu
stark abgenutzte Reifen auf schneebedeckter Fahrbahn).
● Es kommt bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn zu
Aquaplaning.
■ Der Bremsweg unter Einsatz des ABS kann länger sein als der Bremsweg unter
normalen Bedingungen
Das ABS ist nicht darauf ausgelegt, den Bremsweg des Fahrzeugs zu verkürzen.
Halten Sie insbesondere in folgenden Situationen immer einen ausreichenden
Abstand zum vorausfahrenden Fahrzeug ein:
●Beim Fahren auf schmutz-, schotter- oder schneebedeckten Straßen
● Bei Verwendung von Schneeketten
● Beim Fahren über Unebenheiten
● Auf Fahrbahnen mit Schlaglöchern oder auf unebenen Fahrbahnen
■ Das TRC-System arbeitet in den folgenden Fällen möglicherweise nicht effizi-
ent
Auf rutschigen Fahrbahnen kann die Beherrschung von Richtung und Leistung des
Fahrzeugs möglicherweise selbst dann nicht erreicht werden, wenn das TRC-Sys-
tem in Betrieb ist.
Fahren Sie vorsichtig, wenn Bedingungen vorliegen, unter denen Stabilität und Leis-
tung eingebüßt werden können.
■ In den folgenden Fällen arbeitet die Berganfahrkontrolle nicht effizient
●Verlassen Sie sich nicht ausschließlich auf die Berganfahrkontrolle. Die Bergan-
fahrkontrolle arbeitet an steilen Hängen oder auf vereister Fahrbahn möglicher-
weise nicht effizient.
● Im Gegensatz zur Feststellbremse ist die Berganfahrkontrolle nicht dafür gedacht,
das Fahrzeug längere Zeit an einer Stelle zu halten. Versuchen Sie nicht, das Fahr-
zeug mithilfe der Berganfahrkontrolle an einer Steigung zu halten, da dies zu Unfäl-
len führen kann.
■ Während des Betriebs von VSC/Anhängerstabilisierung
Die Schlupf-Kontrollleuchte blinkt. Fahren Sie stets vorsichtig. Eine riskante Fahr-
weise kann zu Unfällen führen. Seien Sie besonders vorsichtig, wenn die Kontroll-
leuchte blinkt.
■ Wenn die Systeme TRC/VSC/Anhängerstabilisierung ausgeschaltet sind
Seien Sie besonders vorsichtig und fahren Sie mit einer den Fahrbahnbedingungen
angemessenen Geschwindigkeit. Schalten Sie die Systeme TRC/VSC/Anhängersta-
bilisierung nur aus, wenn es wirklich erforderlich ist, da diese Systeme dazu beitra-
gen, die Stabilität und Antriebskraft des Fahrzeugs zu gewährleisten.

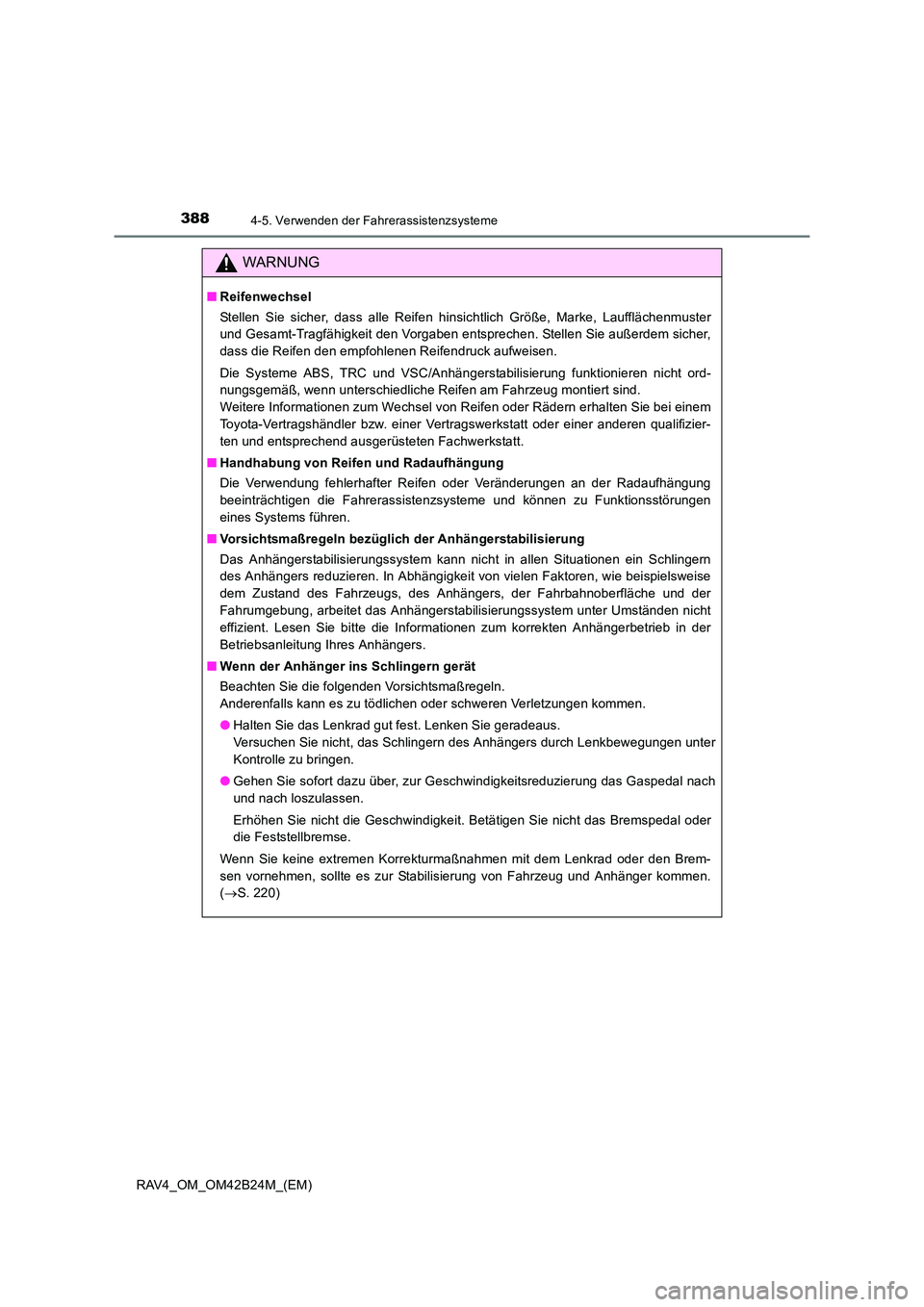

3884-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
WARNUNG
■Reifenwechsel
Stellen Sie sicher, dass alle Reifen hinsichtlich Größe, Marke, Laufflächenmuster
und Gesamt-Tragfähigkeit den Vorgaben entsprechen. Stellen Sie außerdem sicher,
dass die Reifen den empfohlenen Reifendruck aufweisen.
Die Systeme ABS, TRC und VSC/Anhängerstabilisierung funktionieren nicht ord-
nungsgemäß, wenn unterschiedliche Reifen am Fahrzeug montiert sind.
Weitere Informationen zum Wechsel von Reifen oder Rädern erhalten Sie bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt.
■ Handhabung von Reifen und Radaufhängung
Die Verwendung fehlerhafter Reifen oder Veränderungen an der Radaufhängung
beeinträchtigen die Fahrerassistenzsysteme und können zu Funktionsstörungen
eines Systems führen.
■ Vorsichtsmaßregeln bezüglich der Anhängerstabilisierung
Das Anhängerstabilisierungssystem kann nicht in allen Situationen ein Schlingern
des Anhängers reduzieren. In Abhängigkeit von vielen Faktoren, wie beispielsweise
dem Zustand des Fahrzeugs, des Anhängers, der Fahrbahnoberfläche und der
Fahrumgebung, arbeitet das Anhängerstabilisierungssystem unter Umständen nicht
effizient. Lesen Sie bitte die Informationen zum korrekten Anhängerbetrieb in der
Betriebsanleitung Ihres Anhängers.
■ Wenn der Anhänger ins Schlingern gerät
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Halten Sie das Lenkrad gut fest. Lenken Sie geradeaus.
Versuchen Sie nicht, das Schlingern des Anhängers durch Lenkbewegungen unter
Kontrolle zu bringen.
● Gehen Sie sofort dazu über, zur Geschwindigkeitsreduzierung das Gaspedal nach
und nach loszulassen.
Erhöhen Sie nicht die Geschwindigkeit. Betätigen Sie nicht das Bremspedal oder
die Feststellbremse.
Wenn Sie keine extremen Korrekturmaßnahmen mit dem Lenkrad oder den Brem-
sen vornehmen, sollte es zur Stabilisierung von Fahrzeug und Anhänger kommen.
( → S. 220)

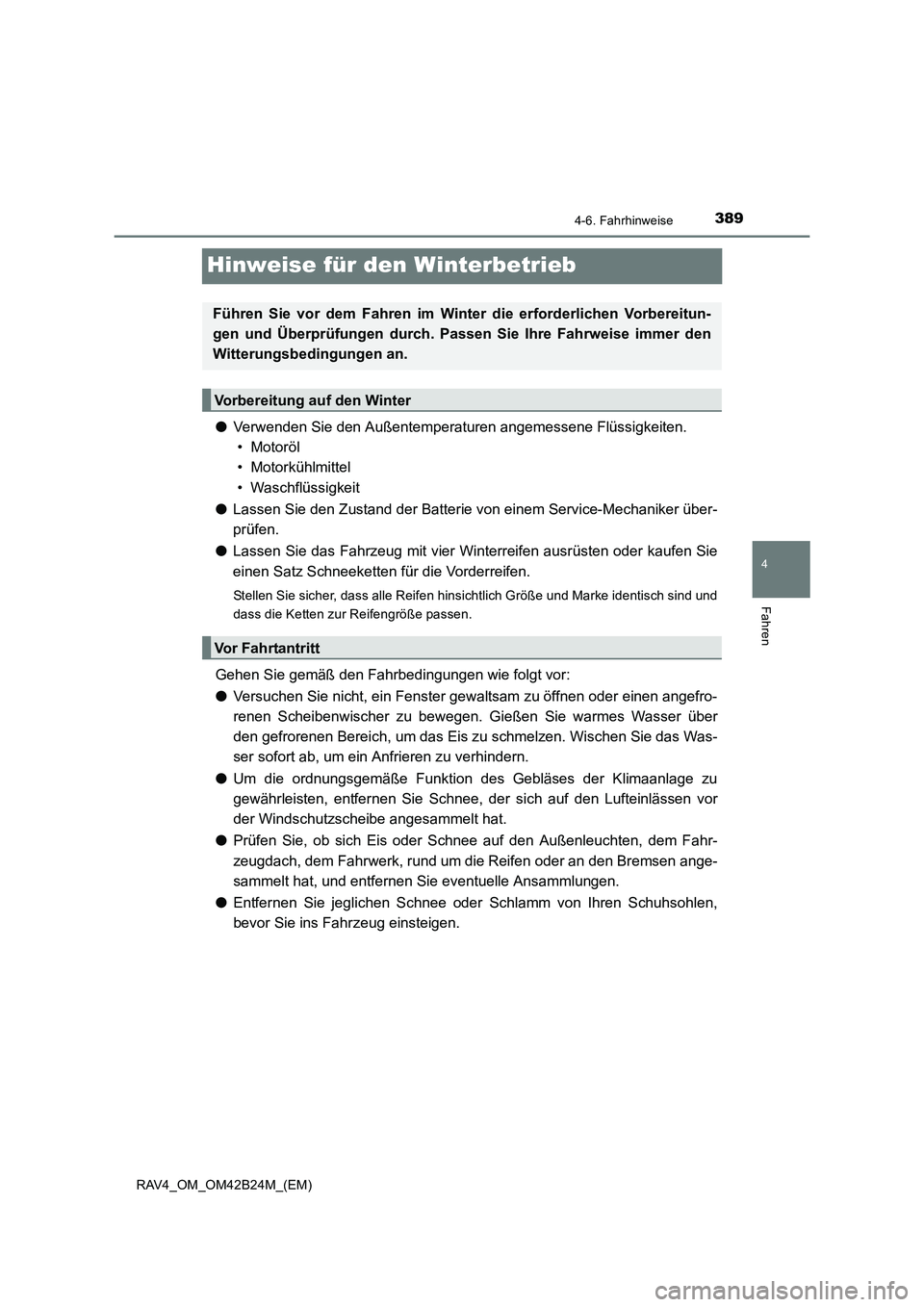

389
4
4-6. Fahrhinweise
Fahren
RAV4_OM_OM42B24M_(EM)
Hinweise für den Winterbetrieb
●Verwenden Sie den Außentemperaturen angemessene Flüssigkeiten.
• Motoröl
• Motorkühlmittel
• Waschflüssigkeit
● Lassen Sie den Zustand der Batterie von einem Service-Mechaniker über-
prüfen.
● Lassen Sie das Fahrzeug mit vier Winterreifen ausrüsten oder kaufen Sie
einen Satz Schneeketten für die Vorderreifen.
Stellen Sie sicher, dass alle Reifen hinsichtlich Größe und Marke identisch sind und
dass die Ketten zur Reifengröße passen.
Gehen Sie gemäß den Fahrbedingungen wie folgt vor:
●Versuchen Sie nicht, ein Fenster gewaltsam zu öffnen oder einen angefro-
renen Scheibenwischer zu bewegen. Gießen Sie warmes Wasser über
den gefrorenen Bereich, um das Eis zu schmelzen. Wischen Sie das Was-
ser sofort ab, um ein Anfrieren zu verhindern.
● Um die ordnungsgemäße Funktion des Gebläses der Klimaanlage zu
gewährleisten, entfernen Sie Schnee, der sich auf den Lufteinlässen vor
der Windschutzscheibe angesammelt hat.
● Prüfen Sie, ob sich Eis oder Schnee auf den Außenleuchten, dem Fahr-
zeugdach, dem Fahrwerk, rund um die Reifen oder an den Bremsen ange-
sammelt hat, und entfernen Sie eventuelle Ansammlungen.
● Entfernen Sie jeglichen Schnee oder Schlamm von Ihren Schuhsohlen,
bevor Sie ins Fahrzeug einsteigen.
Führen Sie vor dem Fahren im Winter die erforderlichen Vorbereitun-
gen und Überprüfungen durch. Passen Sie Ihre Fahrweise immer den
Witterungsbedingungen an.
Vorbereitung auf den Winter
Vor Fahrtantritt

3904-6. Fahrhinweise
RAV4_OM_OM42B24M_(EM)
Beschleunigen Sie langsam, halten Sie einen Sicherheitsabstand zum vor-
ausfahrenden Fahrzeug ein und fahren Si e mit verminderter, den Fahrbahn-
bedingungen angepasster Geschwindigkeit.
Parken Sie das Fahrzeug, und stell en Sie den Schalt-/Wählhebel auf “P”
(Automatik- oder Multidrive-Getriebe) bz w. auf “1” oder “R” (Schaltgetriebe),
ohne die Feststellbremse zu betätigen. Die Feststellbremse kann festfrieren
und dann nicht mehr zu lösen sein. Blockieren Sie gegebenenfalls die Räder,
um ein ungewolltes Rutschen oder Wegrollen zu verhindern.
XFahrzeuge ohne 225/60R18-Reifen
Verwenden Sie Schneeketten der korrekten Größe.
Für jede Reifengröße gibt es passende Schneeketten.
Seitenkette: Durchmesser 3 mm
Breite 10 mm
Länge 30 mm
Laufflächenkette: Durchmesser 4 mm
Breite 14 mm
Länge 25 mm
XFahrzeuge mit 225/60R18-Reifen
Schneeketten dürfen nicht aufgezogen werden.
Verwenden Sie stattdessen Winterreifen.
Die Vorschriften für die Verwendung von Schneeketten können je nach Land
und Straßenart unterschiedlich sein. Machen Sie sich daher immer mit den
jeweiligen örtlichen Vorschriften vertraut, bevor Sie Schneeketten aufziehen.
Während der Fahrt
Parken des Fahrzeugs (im Winter oder in kalten Gegenden)
Auswahl der Schneeketten
1
2
3
4
5
6
Vorschriften zur Verwendung von Schneeketten

3914-6. Fahrhinweise
4
Fahren
RAV4_OM_OM42B24M_(EM)
■Aufziehen von Schneeketten
Beachten Sie die nachfolgenden Vorsichtsmaßregeln beim Aufziehen und Abnehmen
von Schneeketten:
●Das Aufziehen und Abnehmen der Schneeketten muss an einem sicheren Ort erfol-
gen.
● Ziehen Sie Schneeketten nur auf die Vorderreifen auf. Ziehen Sie keine Schneeket-
ten auf die Hinterreifen auf.
● Ziehen Sie die Schneeketten so fest wie möglich auf die Vorderreifen auf. Spannen
Sie die Ketten nach einer Strecke von 0,5 – 1,0 km nach.
● Ziehen Sie die Schneeketten gemäß der mit den Ketten gelieferten Anleitung auf.
WARNUNG
■Fahren mit Winterreifen
Beachten Sie folgende Vorsichtsmaßregeln, um die Unfallgefahr zu minimieren.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
●Verwenden Sie Reifen der vorgeschriebenen Größe.
● Sorgen Sie für die Einhaltung des empfohlenen Luftdrucks.
● Überschreiten Sie weder die allgemeine Geschwindigkeitsbegrenzung noch die
Geschwindigkeitsbegrenzung für die verwendeten Winterreifen.
● Ziehen Sie auf alle Räder Winterreifen auf und nicht nur auf einige Räder.
■ Fahren mit Schneeketten
Beachten Sie folgende Vorsichtsmaßregeln, um die Unfallgefahr zu minimieren.
Anderenfalls kann das Fahrzeug möglicherweise nicht sicher gefahren werden, was
zu tödlichen oder schweren Verletzungen führen kann.
●Überschreiten Sie nicht die für die Schneeketten vorgeschriebene Geschwindig-
keitsbegrenzung oder 50 km/h, je nachdem, was niedriger ist.
● Vermeiden Sie holprige Fahrbahnen und Schlaglöcher.
● Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkmanöver, plötzliches Brem-
sen und Schaltvorgänge, die eine plötzliche Motorbremswirkung hervorrufen.
● Setzen Sie die Geschwindigkeit entsprechend herab, ehe Sie in eine Kurve einfah-
ren, um die Kontrolle über das Fahrzeug zu behalten.
● Verwenden Sie nicht das LDA-System (Spurwechselwarnung mit Steuerung der
Lenkung).

3924-6. Fahrhinweise
RAV4_OM_OM42B24M_(EM)

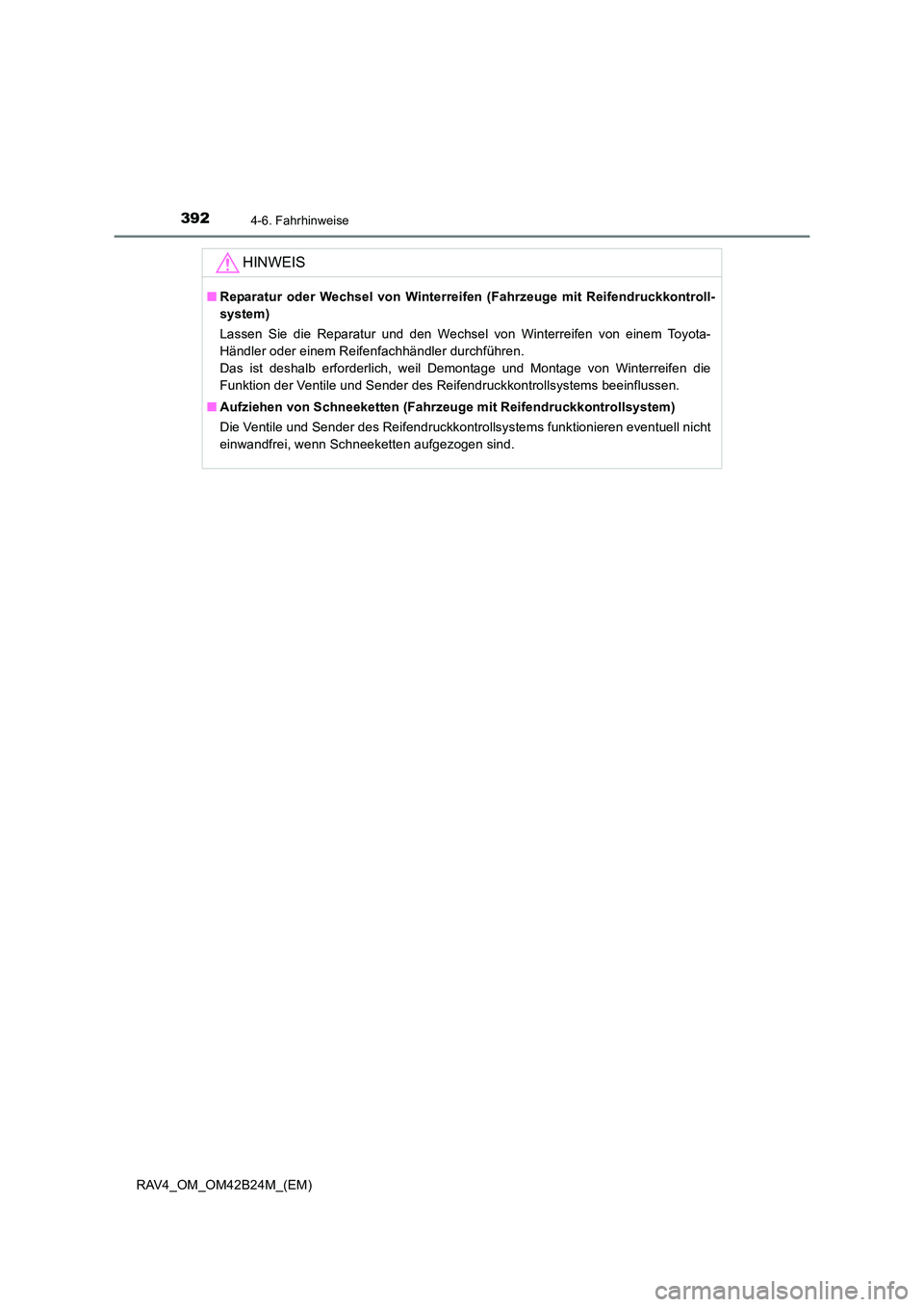

HINWEIS
■Reparatur oder Wechsel von Winterreifen (Fahrzeuge mit Reifendruckkontroll-
system)
Lassen Sie die Reparatur und den Wechsel von Winterreifen von einem Toyota-
Händler oder einem Reifenfachhändler durchführen.
Das ist deshalb erforderlich, weil Demontage und Montage von Winterreifen die
Funktion der Ventile und Sender des Reifendruckkontrollsystems beeinflussen.
■ Aufziehen von Schneeketten (Fahrzeuge mit Reifendruckkontrollsystem)
Die Ventile und Sender des Reifendruckkontrollsystems funktionieren eventuell nicht
einwandfrei, wenn Schneeketten aufgezogen sind.
