2016 TOYOTA RAV4 Betriebsanleitungen (in German)

4976-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)
6
Innenraumausstattung

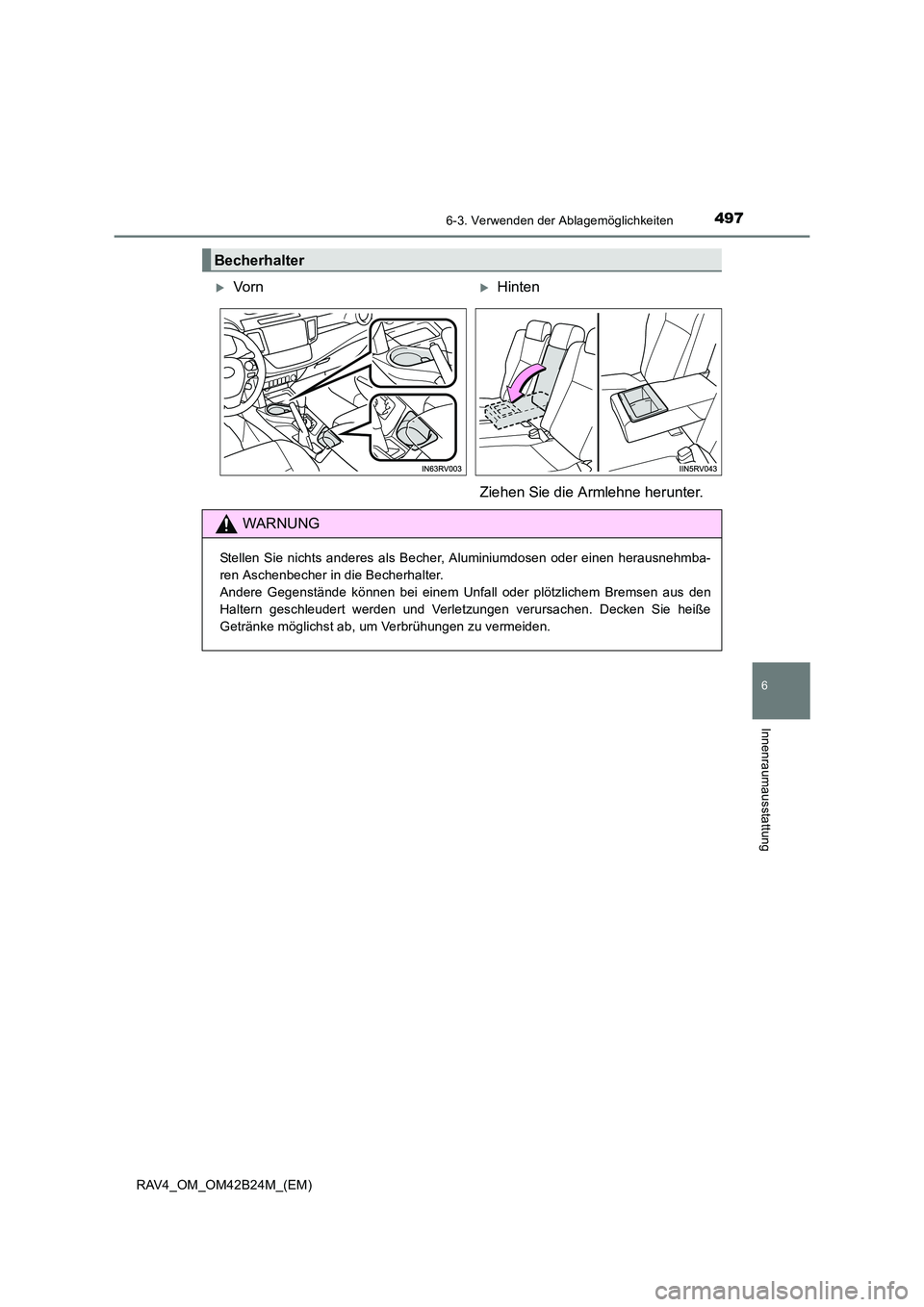

Becherhalter
XVornXHinten
Ziehen Sie die Armlehne herunter.
WARNUNG
Stellen Sie nichts anderes als Becher, Aluminiumdosen oder einen herausnehmba-
ren Aschenbecher in die Becherhalter.
Andere Gegenstände können bei einem Unfall oder plötzlichem Bremsen aus den
Haltern geschleudert werden und Verletzungen verursachen. Decken Sie heiße
Getränke möglichst ab, um Verbrühungen zu vermeiden.

498
RAV4_OM_OM42B24M_(EM)
6-3. Verwenden der Ablagemöglichkeiten

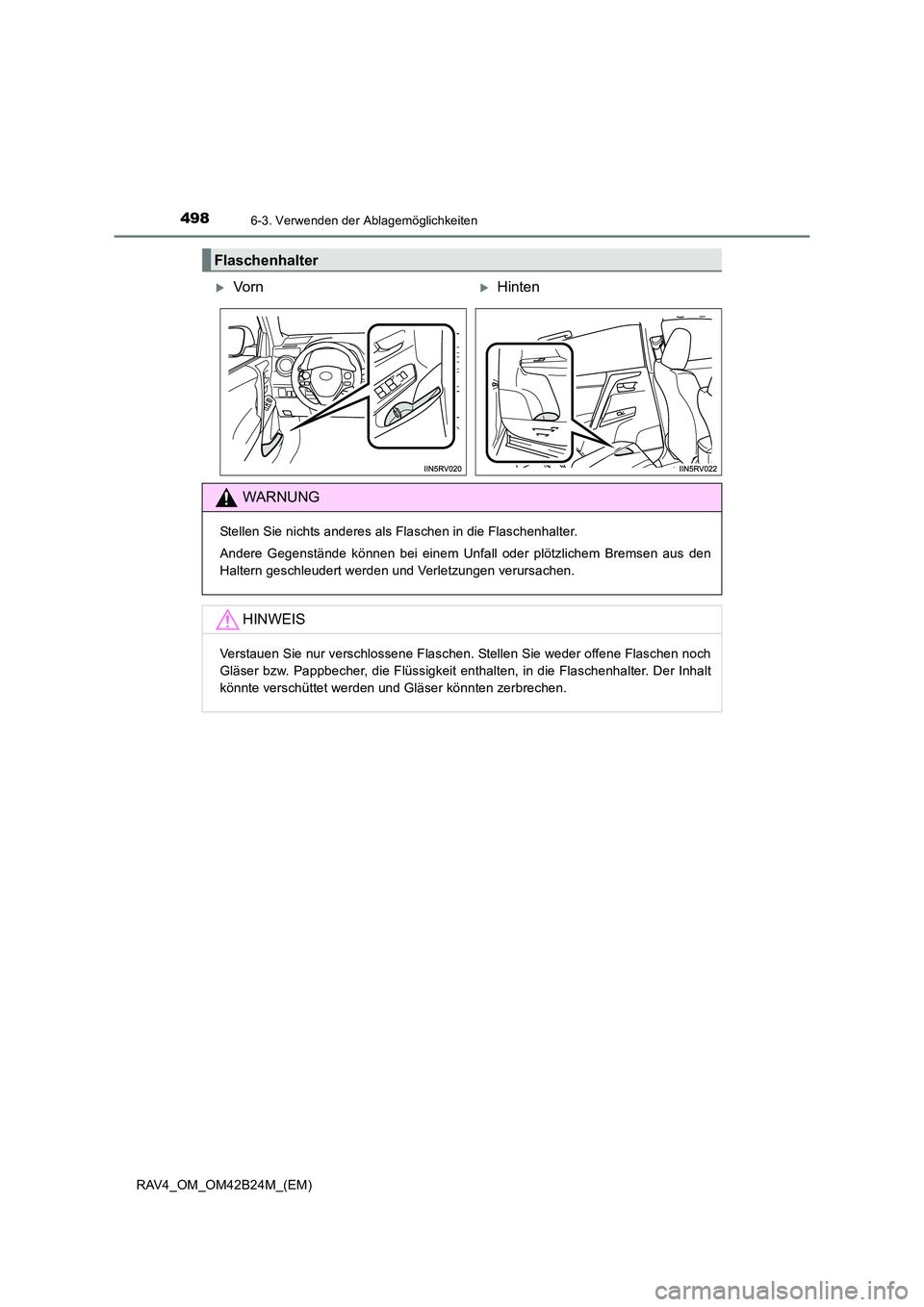

Flaschenhalter
XVornXHinten
WARNUNG
Stellen Sie nichts anderes als Flaschen in die Flaschenhalter.
Andere Gegenstände können bei einem Unfall oder plötzlichem Bremsen aus den
Haltern geschleudert werden und Verletzungen verursachen.
HINWEIS
Verstauen Sie nur verschlossene Flaschen. Stellen Sie weder offene Flaschen noch
Gläser bzw. Pappbecher, die Flüssigkeit enthalten, in die Flaschenhalter. Der Inhalt
könnte verschüttet werden und Gläser könnten zerbrechen.

4996-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)
6
Innenraumausstattung
Drücken Sie auf den Deckel.
Zusatzstaufach
WARNUNG
Verstauen Sie keine Gegenstände, die schwerer als 200 g sind.
Anderenfalls kann sich das Zusatzstaufach öffnen und die darin untergebrachten
Gegenstände können herausfallen, was zu einem Unfall führen kann.

5006-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)

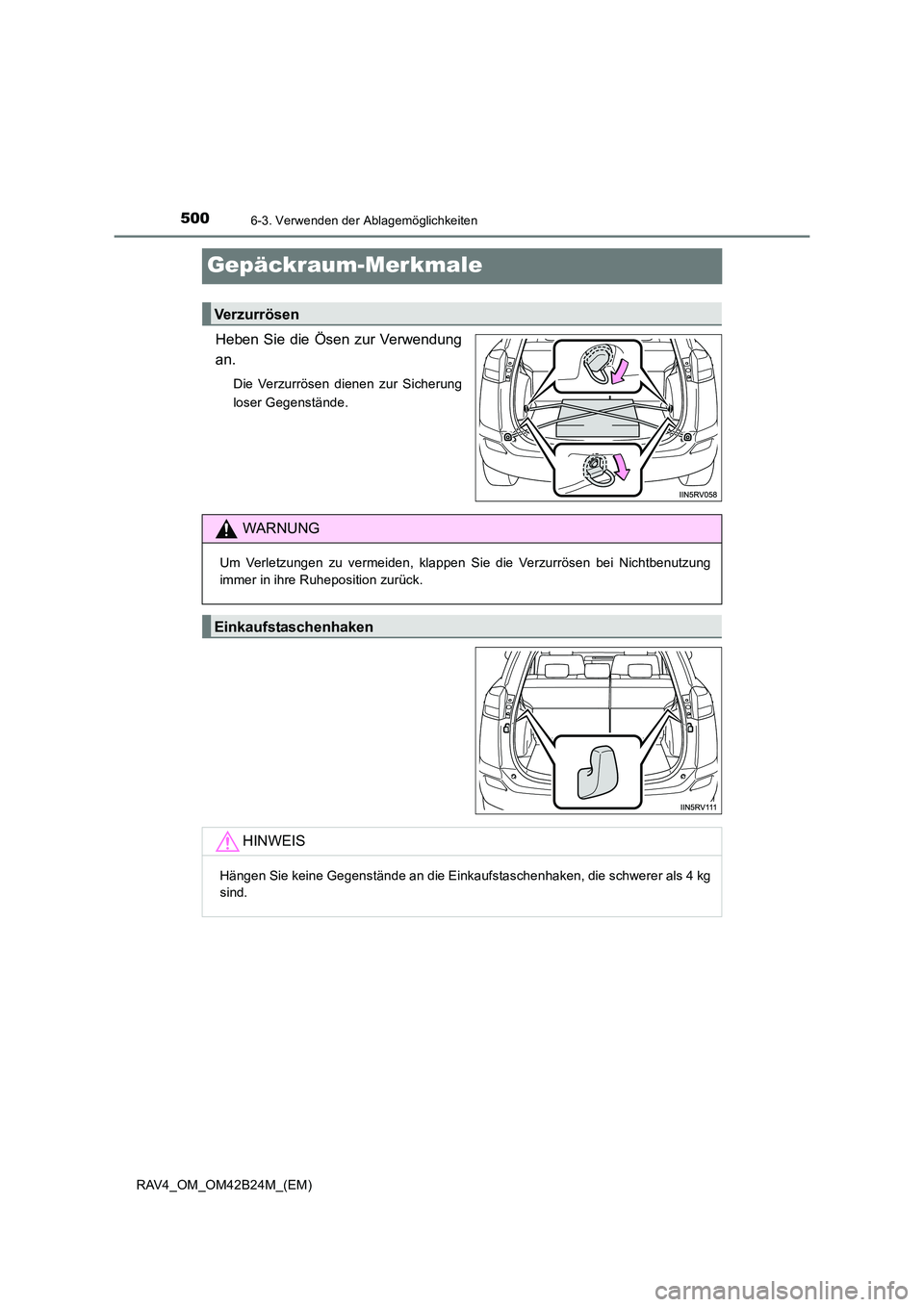

Gepäckraum-Merkmale
Heben Sie die Ösen zur Verwendung
an.
Die Verzurrösen dienen zur Sicherung
loser Gegenstände.
Verzurrösen
WARNUNG
Um Verletzungen zu vermeiden, klappen Sie die Verzurrösen bei Nichtbenutzung
immer in ihre Ruheposition zurück.
Einkaufstaschenhaken
HINWEIS
Hängen Sie keine Gegenstände an die Einkaufstaschenhaken, die schwerer als 4 kg
sind.

5016-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)
6
Innenraumausstattung

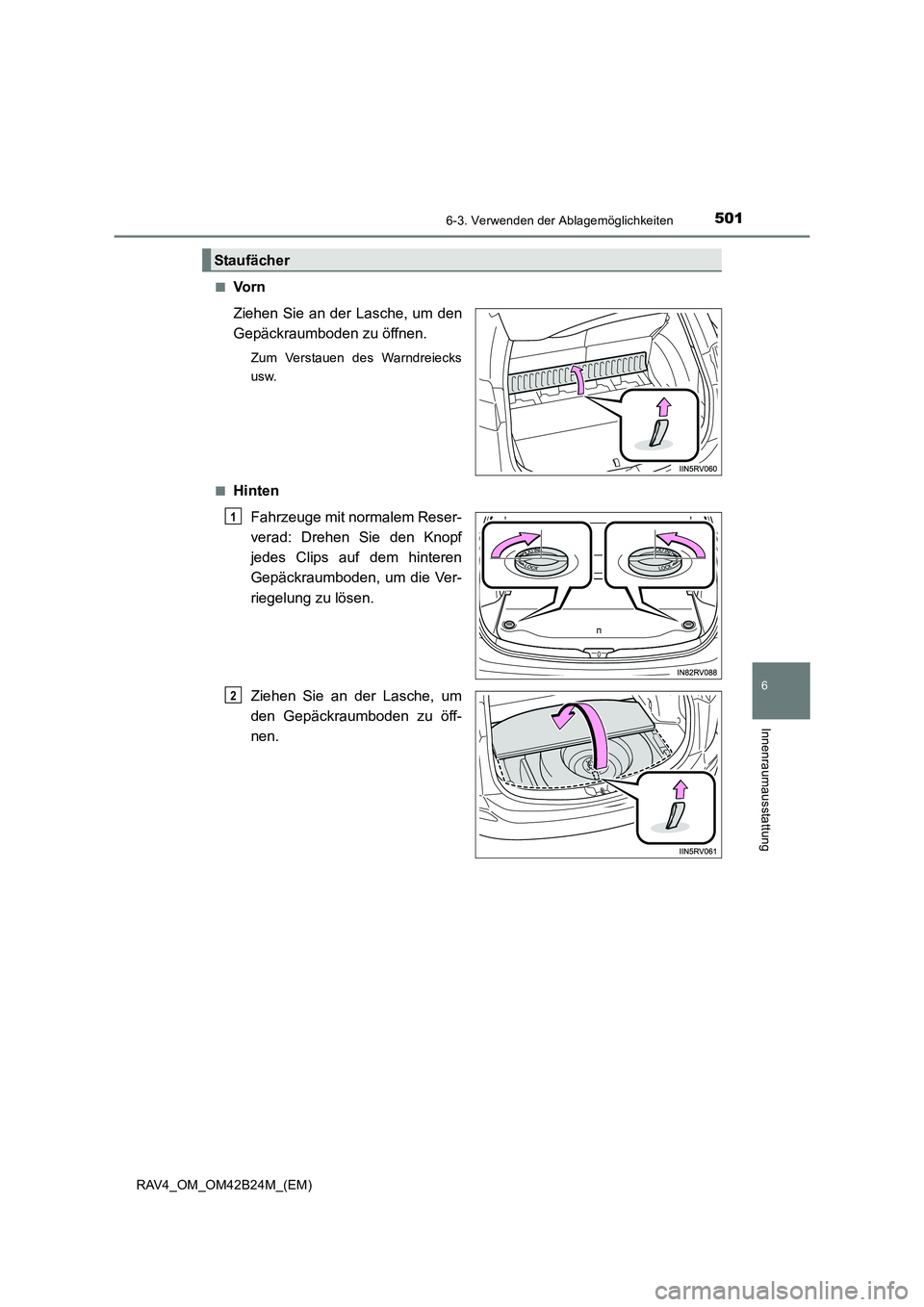

■Vo r n
Ziehen Sie an der Lasche, um den
Gepäckraumboden zu öffnen.
Zum Verstauen des Warndreiecks
usw.
■
Hinten Fahrzeuge mit normalem Reser-
verad: Drehen Sie den Knopf
jedes Clips auf dem hinteren
Gepäckraumboden, um die Ver-
riegelung zu lösen.
Ziehen Sie an der Lasche, um
den Gepäckraumboden zu öff-
nen.
Staufächer
1
2

502
RAV4_OM_OM42B24M_(EM)
6-3. Verwenden der Ablagemöglichkeiten

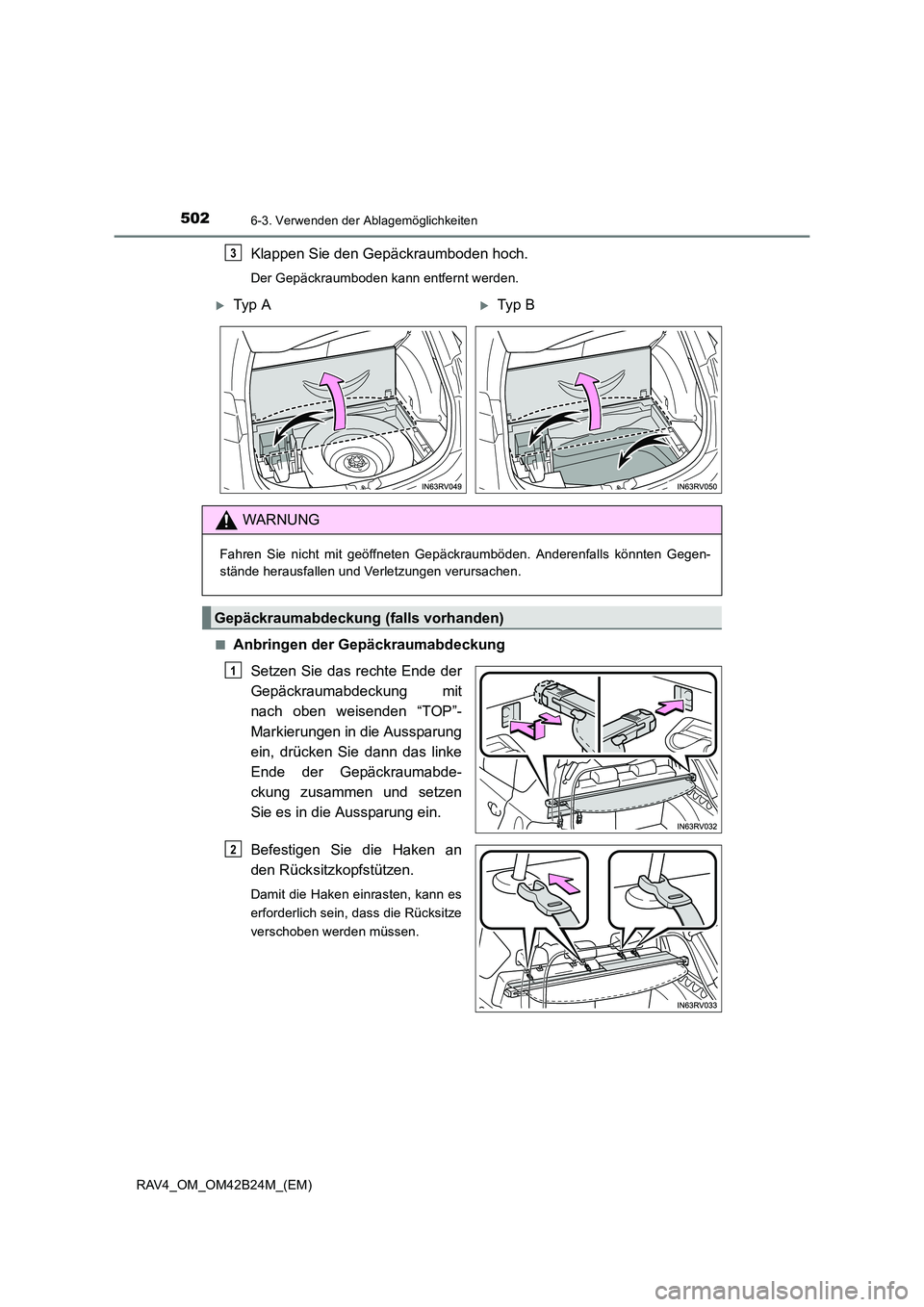

Klappen Sie den Gepäckraumboden hoch.
Der Gepäckraumboden kann entfernt werden.
■
Anbringen der Gepäckraumabdeckung Setzen Sie das rechte Ende der
Gepäckraumabdeckung mit
nach oben weisenden “TOP”-
Markierungen in die Aussparung
ein, drücken Sie dann das linke
Ende der Gepäckraumabde-
ckung zusammen und setzen
Sie es in die Aussparung ein.
Befestigen Sie die Haken an
den Rücksitzkopfstützen.
Damit die Haken einrasten, kann es
erforderlich sein, dass die Rücksitze
verschoben werden müssen.
3
XTy p AXTyp B
WARNUNG
Fahren Sie nicht mit geöffneten Gepäckraumböden. Anderenfalls könnten Gegen-
stände herausfallen und Verletzungen verursachen.
Gepäckraumabdeckung (falls vorhanden)
1
2

5036-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)
6
Innenraumausstattung

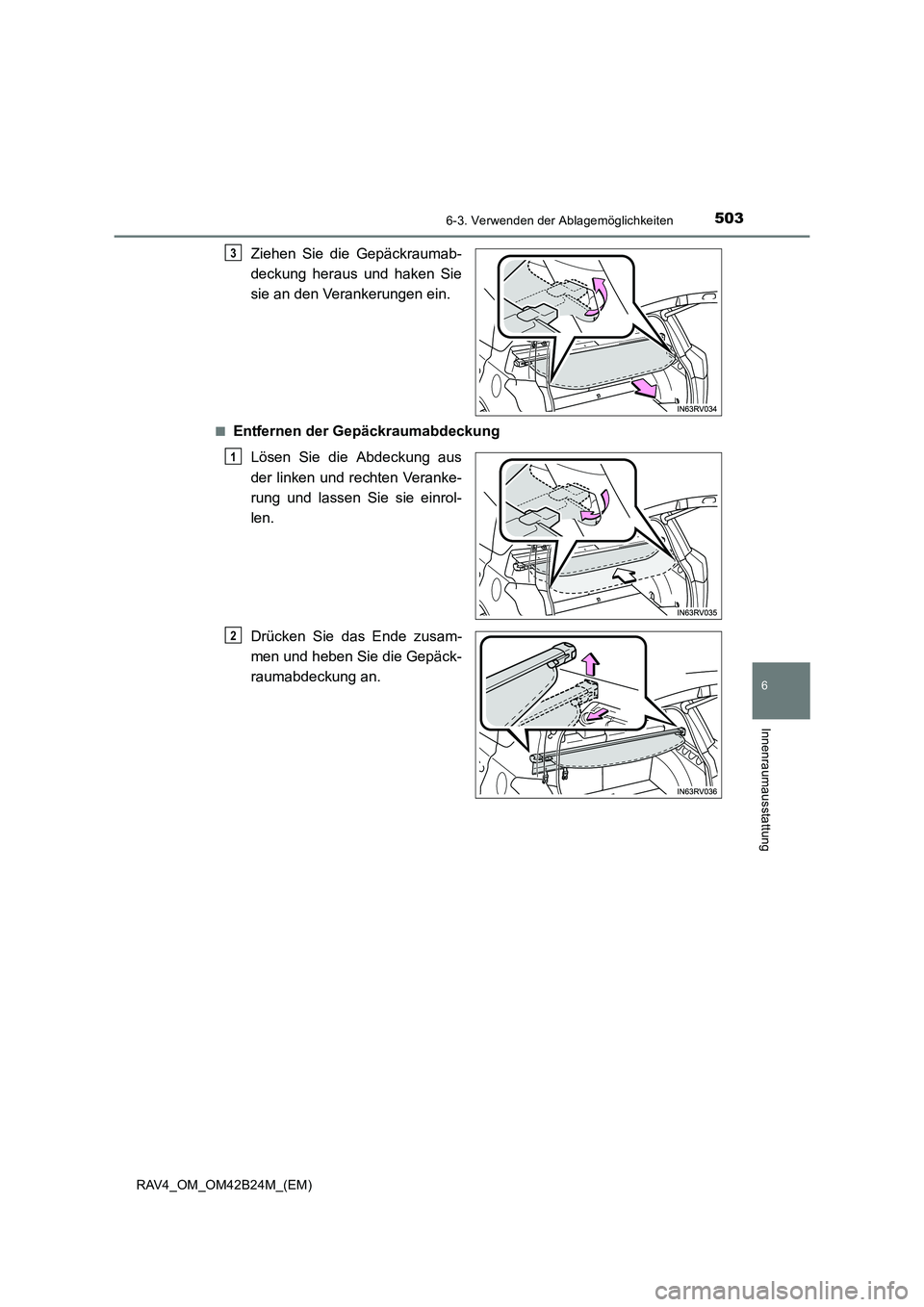

Ziehen Sie die Gepäckraumab-
deckung heraus und haken Sie
sie an den Verankerungen ein.
■Entfernen der GepäckraumabdeckungLösen Sie die Abdeckung aus
der linken und rechten Veranke-
rung und lassen Sie sie einrol-
len.
Drücken Sie das Ende zusam-
men und heben Sie die Gepäck-
raumabdeckung an.
3
1
2

504
RAV4_OM_OM42B24M_(EM)
6-3. Verwenden der Ablagemöglichkeiten

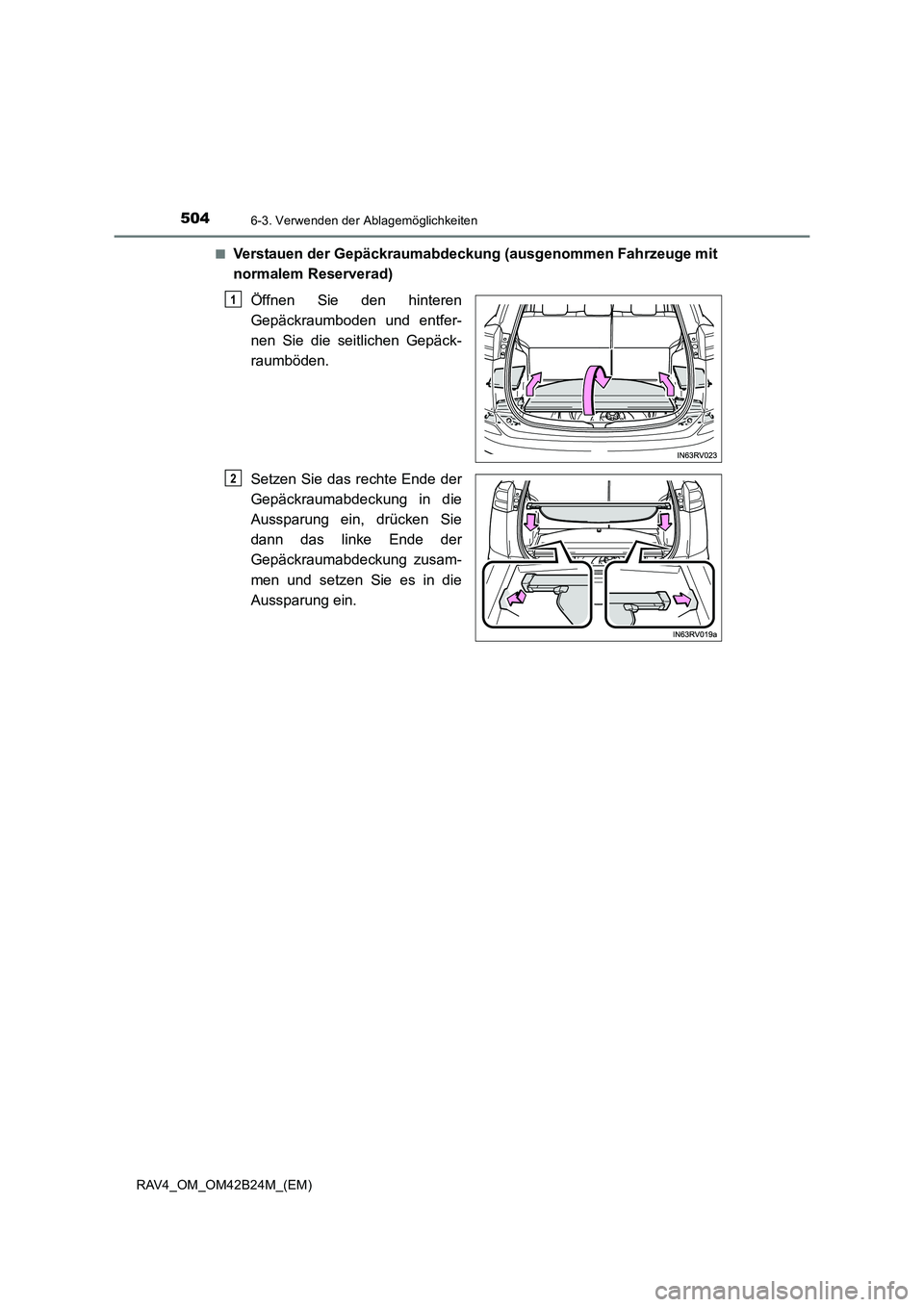

■Verstauen der Gepäckraumabdeckung (ausgenommen Fahrzeuge mit
normalem Reserverad)Öffnen Sie den hinteren
Gepäckraumboden und entfer-
nen Sie die seitlichen Gepäck-
raumböden.
Setzen Sie das rechte Ende der
Gepäckraumabdeckung in die
Aussparung ein, drücken Sie
dann das linke Ende der
Gepäckraumabdeckung zusam-
men und setzen Sie es in die
Aussparung ein.
1
2
