2016 TOYOTA RAV4 Betriebsanleitungen (in German)

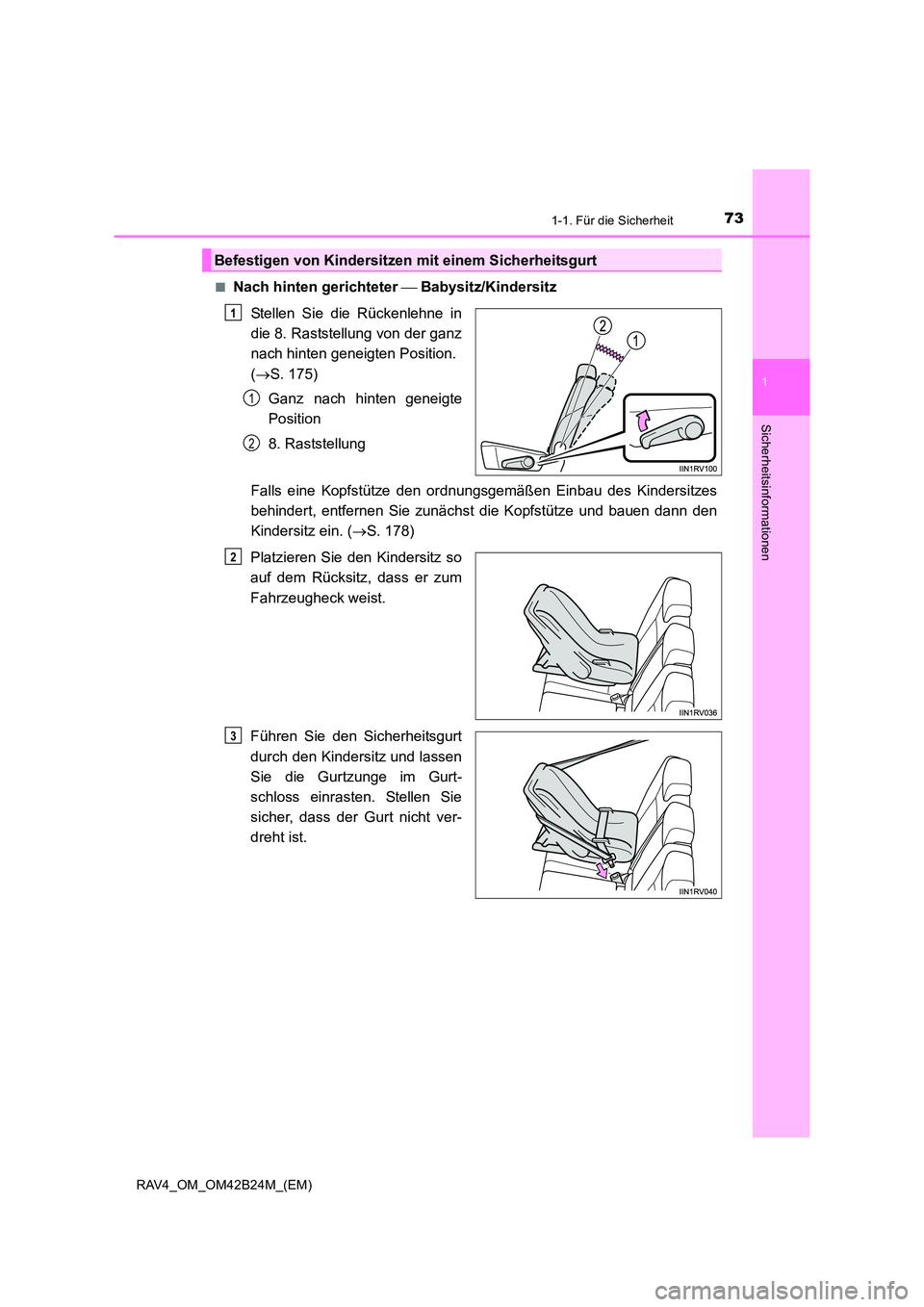

731-1. Für die Sicherheit
1
RAV4_OM_OM42B24M_(EM)
Sicherheitsinformationen
■Nach hinten gerichteter  Babysitz/Kindersitz
Stellen Sie die Rückenlehne in
die 8. Raststellung von der ganz
nach hinten geneigten Position.
( → S. 175)
Ganz nach hinten geneigte
Position
8. Raststellung
Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes
behindert, entfernen Sie zunächst die Kopfstütze und bauen dann den
Kindersitz ein. ( →S. 178)
Platzieren Sie den Kindersitz so
auf dem Rücksitz, dass er zum
Fahrzeugheck weist.
Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen
Sie die Gurtzunge im Gurt-
schloss einrasten. Stellen Sie
sicher, dass der Gurt nicht ver-
dreht ist.
Befestigen von Kindersitzen mit einem Sicherheitsgurt
1
1
2
2
3

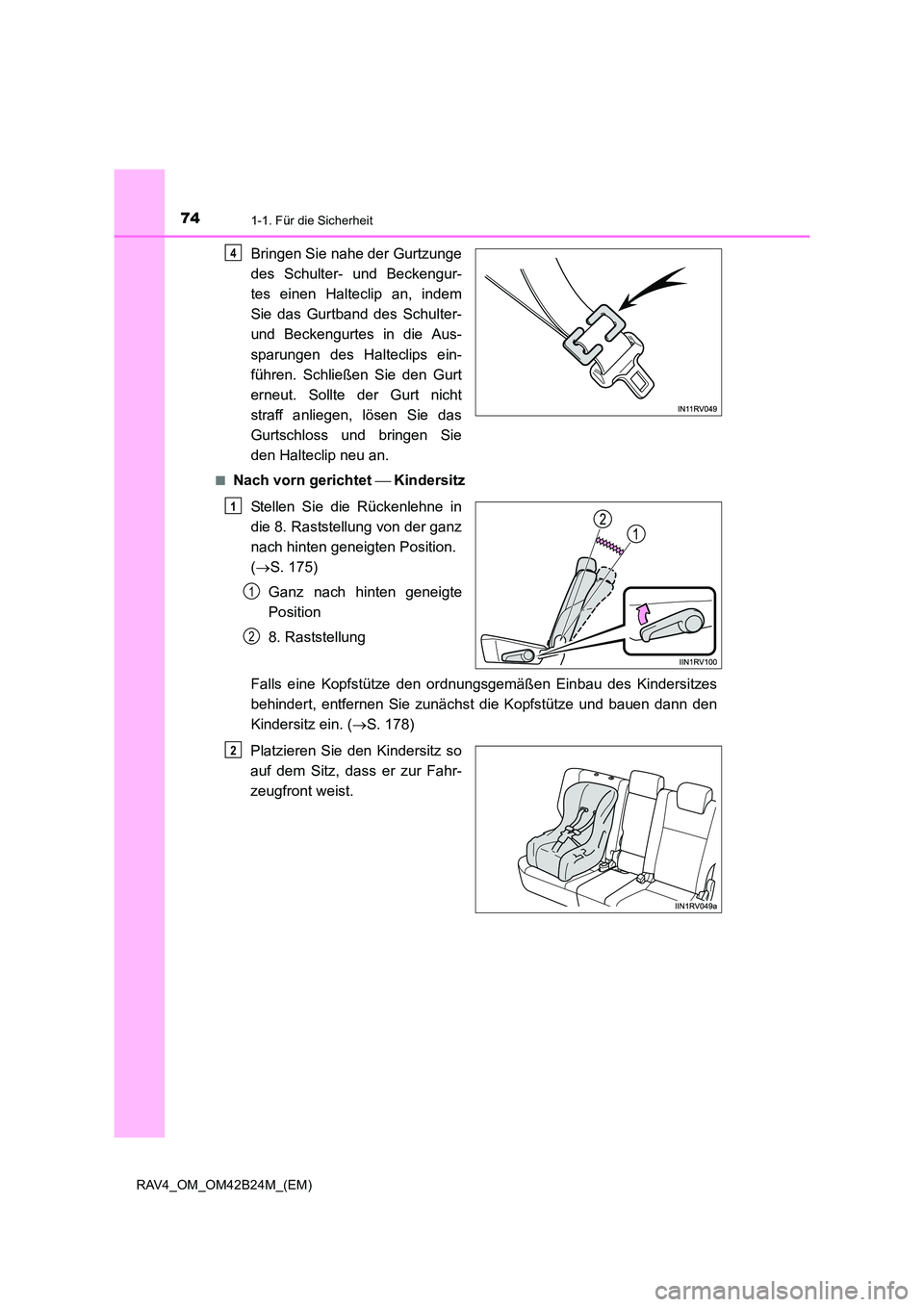

741-1. Für die Sicherheit
RAV4_OM_OM42B24M_(EM)
Bringen Sie nahe der Gurtzunge
des Schulter- und Beckengur-
tes einen Halteclip an, indem
Sie das Gurtband des Schulter-
und Beckengurtes in die Aus-
sparungen des Halteclips ein-
führen. Schließen Sie den Gurt
erneut. Sollte der Gurt nicht
straff anliegen, lösen Sie das
Gurtschloss und bringen Sie
den Halteclip neu an.
■Nach vorn gerichtet  Kindersitz
Stellen Sie die Rückenlehne in
die 8. Raststellung von der ganz
nach hinten geneigten Position.
( → S. 175)
Ganz nach hinten geneigte
Position
8. Raststellung
Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes
behindert, entfernen Sie zunächst die Kopfstütze und bauen dann den
Kindersitz ein. ( →S. 178)
Platzieren Sie den Kindersitz so
auf dem Sitz, dass er zur Fahr-
zeugfront weist.
4
1
1
2
2

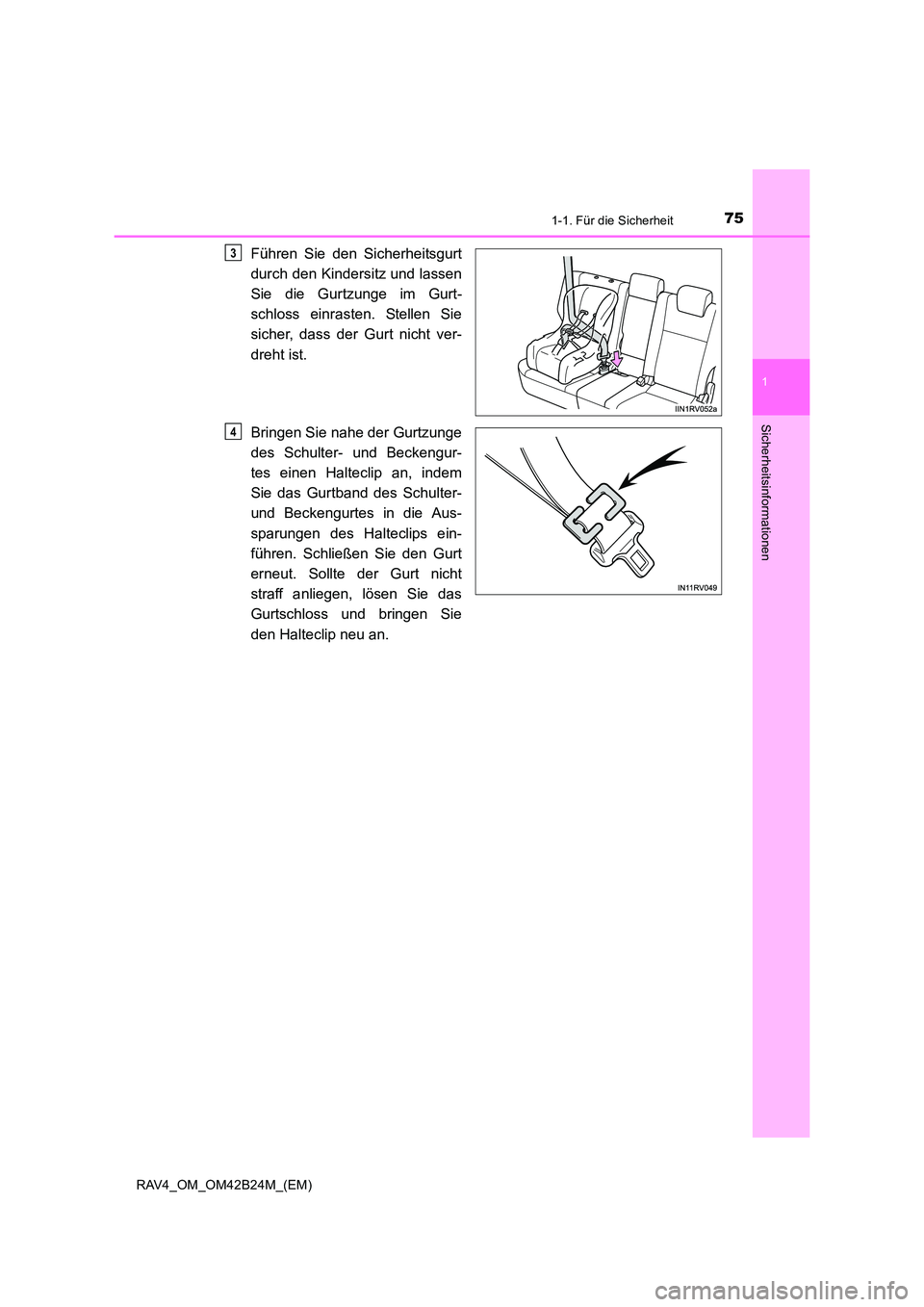

751-1. Für die Sicherheit
1
RAV4_OM_OM42B24M_(EM)
Sicherheitsinformationen
Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen
Sie die Gurtzunge im Gurt-
schloss einrasten. Stellen Sie
sicher, dass der Gurt nicht ver-
dreht ist.
Bringen Sie nahe der Gurtzunge
des Schulter- und Beckengur-
tes einen Halteclip an, indem
Sie das Gurtband des Schulter-
und Beckengurtes in die Aus-
sparungen des Halteclips ein-
führen. Schließen Sie den Gurt
erneut. Sollte der Gurt nicht
straff anliegen, lösen Sie das
Gurtschloss und bringen Sie
den Halteclip neu an.3
4

761-1. Für die Sicherheit
RAV4_OM_OM42B24M_(EM)■
Juniorsitz
Stellen Sie die Rückenlehne in
die 8. Raststellung von der ganz
nach hinten geneigten Position.
(→ S. 175)
Ganz nach hinten geneigte
Position
8. Raststellung
Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes
behindert, entfernen Sie zunächst die Kopfstütze und bauen dann den
Kindersitz ein. ( →S. 178)
Platzieren Sie den Kindersitz so auf dem Sitz, dass er zur Fahrzeugfront
weist.
1
1
2
2
XSitzerhöherXKindersitz mit hoher Rückenlehne

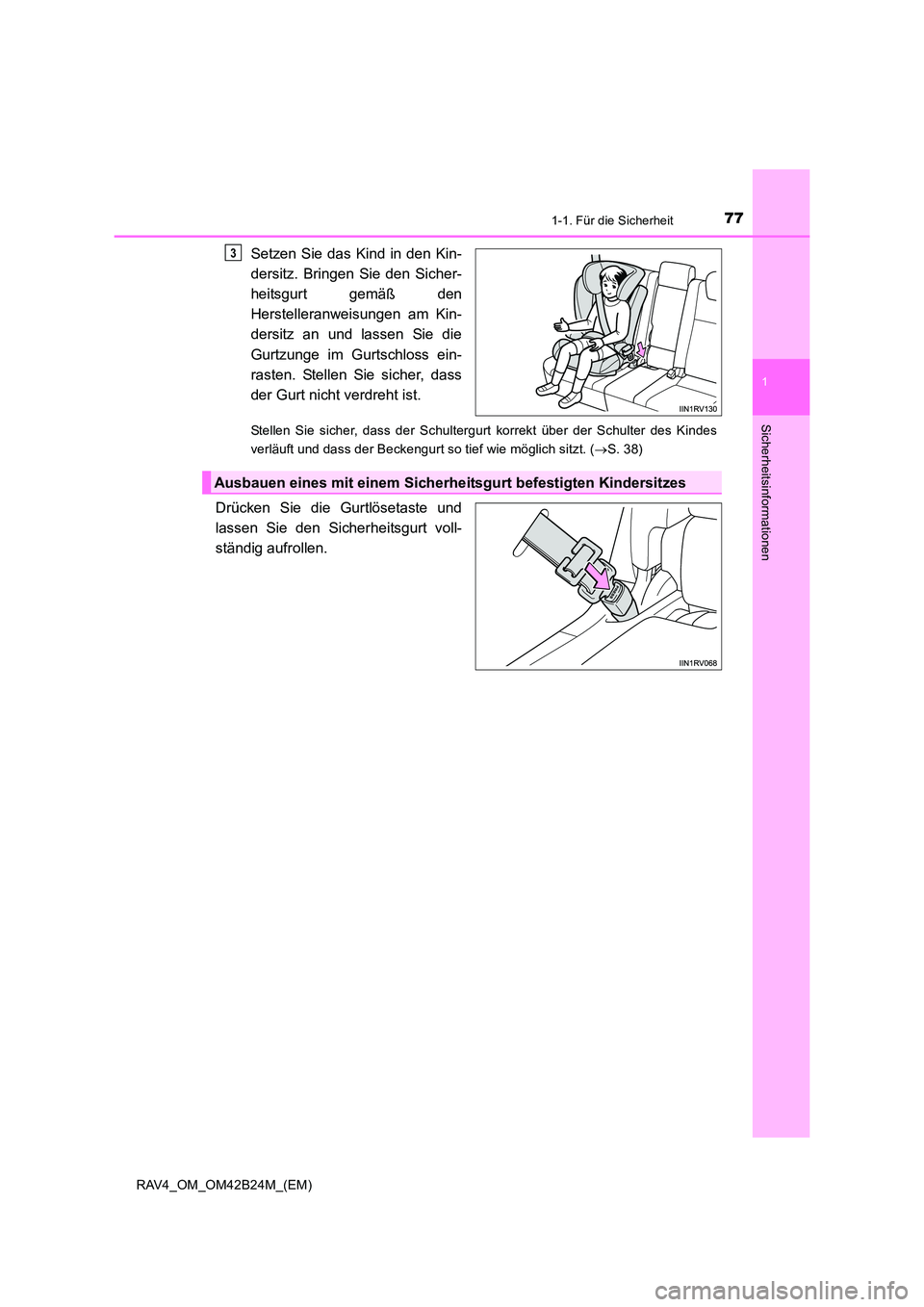

771-1. Für die Sicherheit
1
RAV4_OM_OM42B24M_(EM)
Sicherheitsinformationen
Setzen Sie das Kind in den Kin-
dersitz. Bringen Sie den Sicher-
heitsgurt gemäß den
Herstelleranweisungen am Kin-
dersitz an und lassen Sie die
Gurtzunge im Gurtschloss ein-
rasten. Stellen Sie sicher, dass
der Gurt nicht verdreht ist.
Stellen Sie sicher, dass der Schultergurt korrekt über der Schulter des Kindes
verläuft und dass der Beckengurt so tief wie möglich sitzt. (→S. 38)
Drücken Sie die Gurtlösetaste und
lassen Sie den Sicherheitsgurt voll-
ständig aufrollen.
3
Ausbauen eines mit einem Sicherhe itsgurt befestigten Kindersitzes

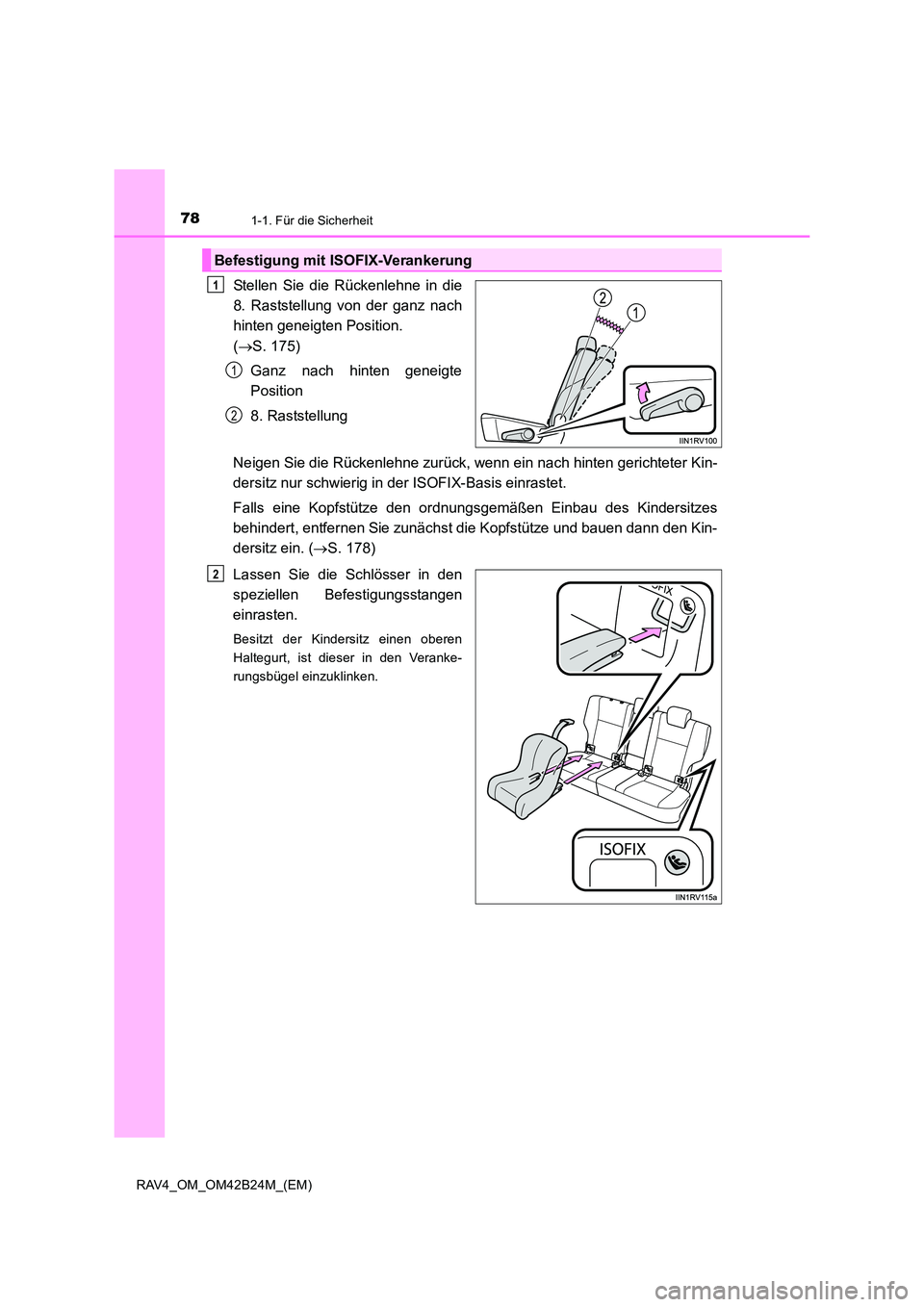

781-1. Für die Sicherheit
RAV4_OM_OM42B24M_(EM)
Stellen Sie die Rückenlehne in die
8. Raststellung von der ganz nach
hinten geneigten Position.
(→ S. 175)
Ganz nach hinten geneigte
Position
8. Raststellung
Neigen Sie die Rückenlehne zurück, wenn ein nach hinten gerichteter Kin-
dersitz nur schwierig in der ISOFIX-Basis einrastet.
Falls eine Kopfstütze den ordnungsgemäßen Einbau des Kindersitzes
behindert, entfernen Sie zunächst die Kopfstütze und bauen dann den Kin-
dersitz ein. ( →S. 178)
Lassen Sie die Schlösser in den
speziellen Befestigungsstangen
einrasten.
Besitzt der Kindersitz einen oberen
Haltegurt, ist dieser in den Veranke-
rungsbügel einzuklinken.
Befestigung mit ISOFIX-Verankerung
1
1
2
2

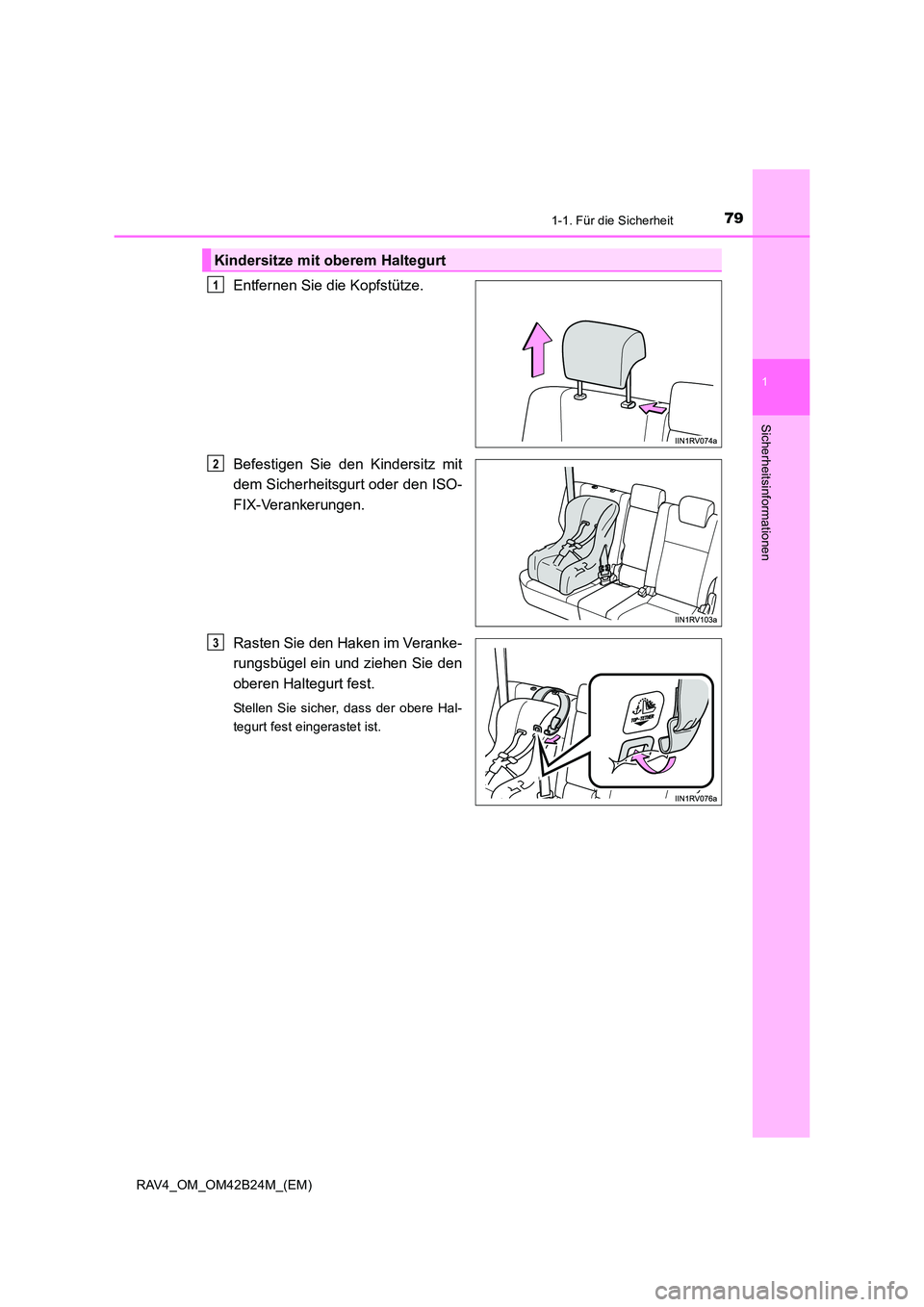

791-1. Für die Sicherheit
1
RAV4_OM_OM42B24M_(EM)
Sicherheitsinformationen
Entfernen Sie die Kopfstütze.
Befestigen Sie den Kindersitz mit
dem Sicherheitsgurt oder den ISO-
FIX-Verankerungen.
Rasten Sie den Haken im Veranke-
rungsbügel ein und ziehen Sie den
oberen Haltegurt fest.
Stellen Sie sicher, dass der obere Hal-
tegurt fest eingerastet ist.
Kindersitze mit oberem Haltegurt
1
2
3

801-1. Für die Sicherheit
RAV4_OM_OM42B24M_(EM)
■Beim Anbringen eines Kindersitzes
Für das Anbringen des Kindersitzes wird ein Halteclip benötigt. Befolgen Sie die
Anweisungen des Herstellers. Falls Ihrem Kindersitz kein Halteclip beiliegt, wenden
Sie sich bitte an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt:
Halteclip für Kindersitz
(Teilenummer 73119-22010)
WARNUNG
■Beim Anbringen eines Kindersitzes
Befolgen Sie die Anweisungen in der Einbauanleitung des Kindersitzes und befesti-
gen Sie den Kindersitz ordnungsgemäß.
Wenn der Kindersitz nicht ordnungsgemäß befestigt wird, können das Kind oder
andere Insassen bei plötzlichem Bremsen, einem plötzlichen Ausweichmanöver
oder einem Unfall schwer oder sogar tödlich verletzt werden.
●Ist der Fahrersitz dem Kindersitz im Weg
und verhindert so eine korrekte Befestigung,
bringen Sie den Kindersitz (bei Fahrzeugen
mit Linkslenkung) auf dem rechten Rücksitz
oder (bei Fahrzeugen mit Rechtslenkung)
auf dem linken Rücksitz an.
● Stellen Sie den Beifahrersitz so ein, dass er
den Kindersitz nicht behindert.
● Bringen Sie nur in Ausnahmefällen einen
nach vorn gerichteten Kindersitz auf dem
Beifahrersitz an.
Falls ein nach vorn gerichteter Kindersitz auf
dem Beifahrersitz angebracht werden soll,
schieben Sie den Sitz so weit wie möglich
nach hinten. Wenn sich die Schultergurtver-
ankerung vor der Gurtführung des Kindersit-
zes befindet, bewegen Sie das Sitzkissen
nach vorn.
Anderenfalls kann es beim Auslösen (Auf-
blasen) der Airbags zu tödlichen oder
schweren Verletzungen kommen.
