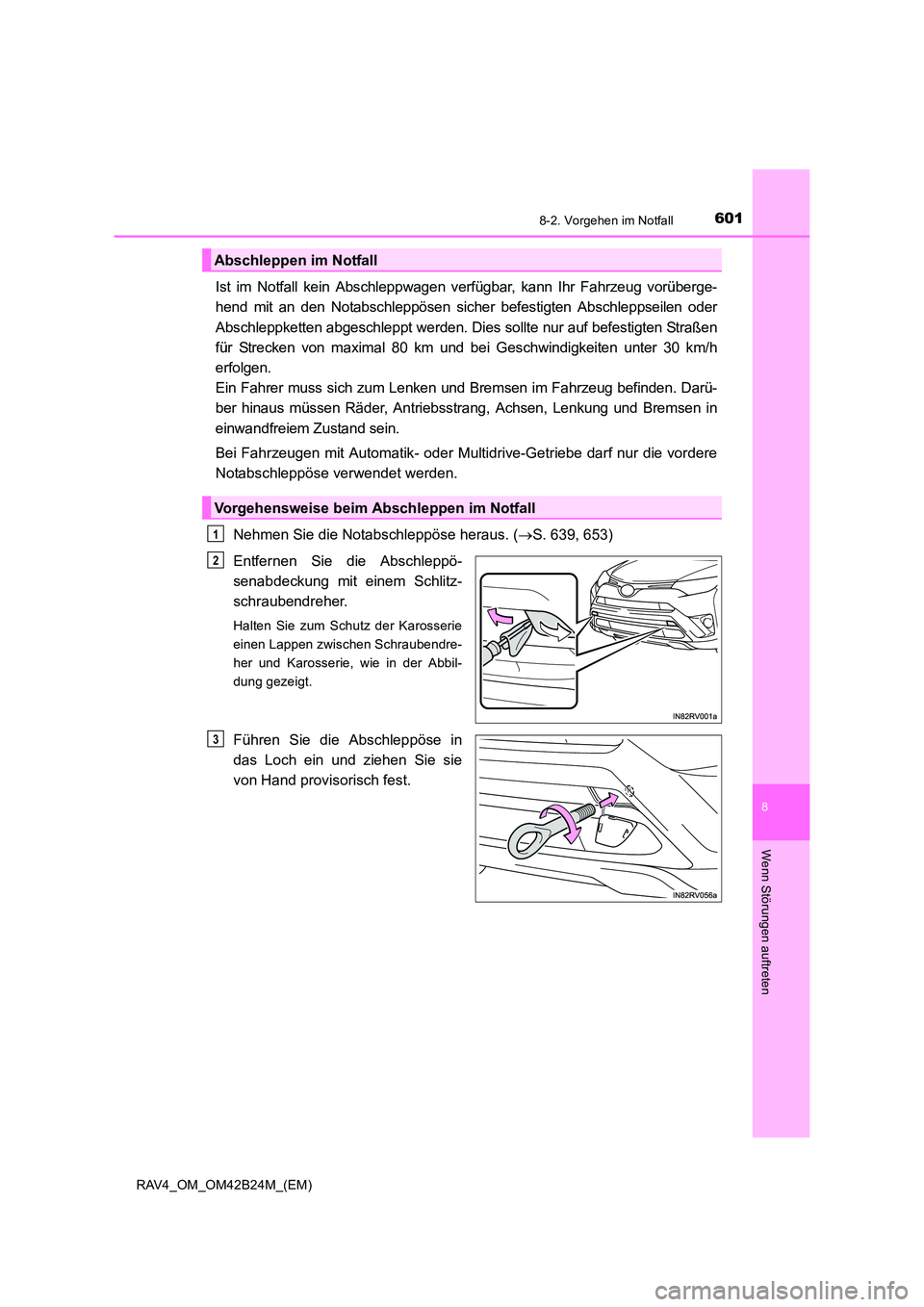

6018-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)
Ist im Notfall kein Abschleppwagen verfügbar, kann Ihr Fahrzeug vorüberge-
hend mit an den Notabschleppösen sicher befestigten Abschleppseilen oder
Abschleppketten abgeschleppt werden. Dies sollte nur auf befestigten Straßen
für Strecken von maximal 80 km und bei Geschwindigkeiten unter 30 km/h
erfolgen.
Ein Fahrer muss sich zum Lenken und Bremsen im Fahrzeug befinden. Darü-
ber hinaus müssen Räder, Antriebsstrang, Achsen, Lenkung und Bremsen in
einwandfreiem Zustand sein.
Bei Fahrzeugen mit Automatik- oder Multidrive-Getriebe darf nur die vordere
Notabschleppöse verwendet werden.Nehmen Sie die Notabschleppöse heraus. ( →S. 639, 653)
Entfernen Sie die Abschleppö-
senabdeckung mit einem Schlitz-
schraubendreher.
Halten Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendre-
her und Karosserie, wie in der Abbil-
dung gezeigt.
Führen Sie die Abschleppöse in
das Loch ein und ziehen Sie sie
von Hand provisorisch fest.
Abschleppen im Notfall
Vorgehensweise beim Abschleppen im Notfall
1
2
3

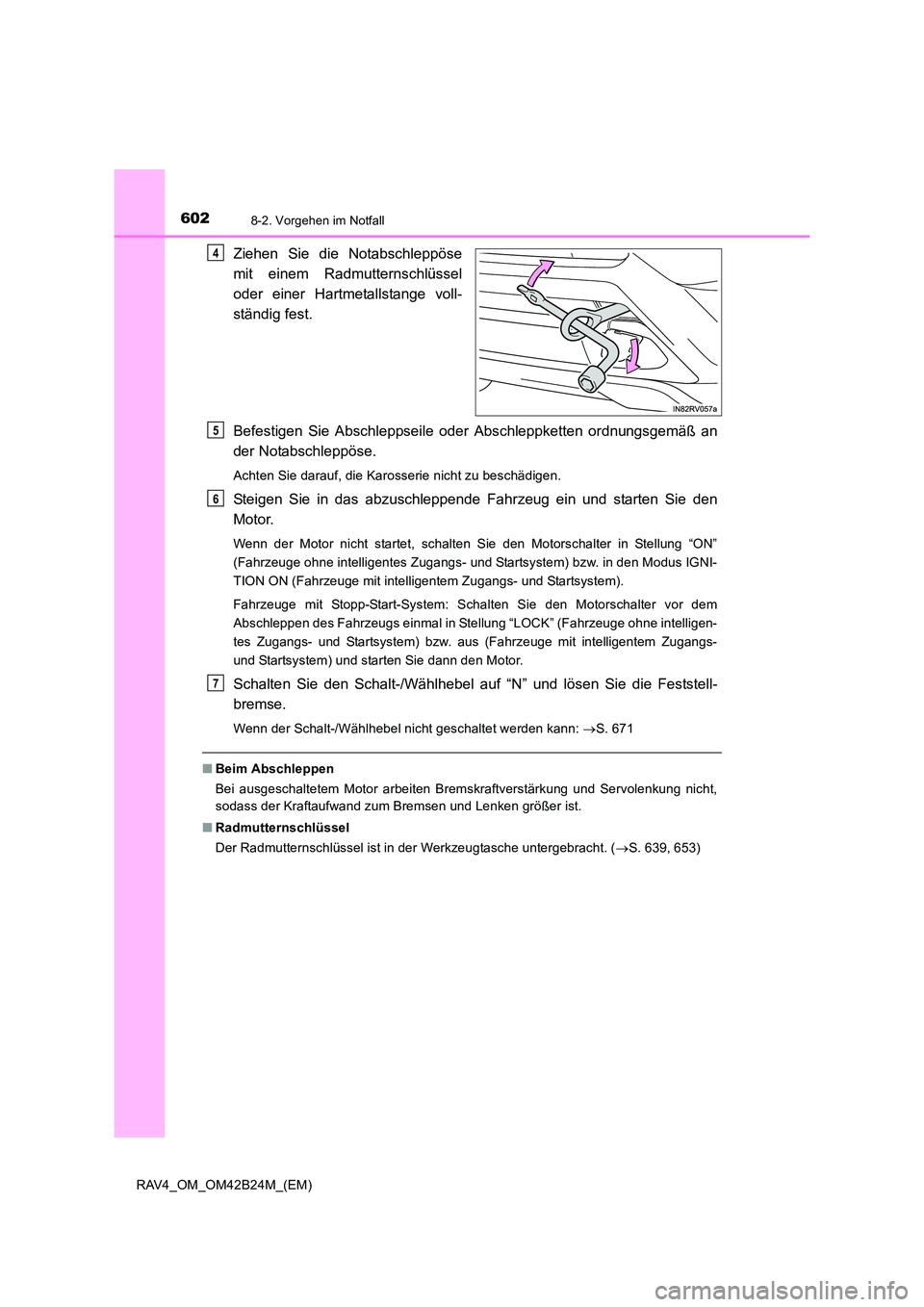

6028-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)
Ziehen Sie die Notabschleppöse
mit einem Radmutternschlüssel
oder einer Hartmetallstange voll-
ständig fest.
Befestigen Sie Abschleppseile oder Abschleppketten ordnungsgemäß an
der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
Steigen Sie in das abzuschleppende Fahrzeug ein und starten Sie den
Motor.
Wenn der Motor nicht startet, schalten Sie den Motorschalter in Stellung “ON”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus IGNI-
TION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem).
Fahrzeuge mit Stopp-Start-System: Schalten Sie den Motorschalter vor dem
Abschleppen des Fahrzeugs einmal in Stellung “LOCK” (Fahrzeuge ohne intelligen-
tes Zugangs- und Startsystem) bzw. aus (Fahrzeuge mit intelligentem Zugangs-
und Startsystem) und starten Sie dann den Motor.
Schalten Sie den Schalt-/Wählhebel auf “N” und lösen Sie die Feststell-
bremse.
Wenn der Schalt-/Wählhebel nicht geschaltet werden kann: →S. 671
■ Beim Abschleppen
Bei ausgeschaltetem Motor arbeiten Bremskraftverstärkung und Servolenkung nicht,
sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
■ Radmutternschlüssel
Der Radmutternschlüssel ist in der Werkzeugtasche untergebracht. ( →S. 639, 653)
4
5
6
7

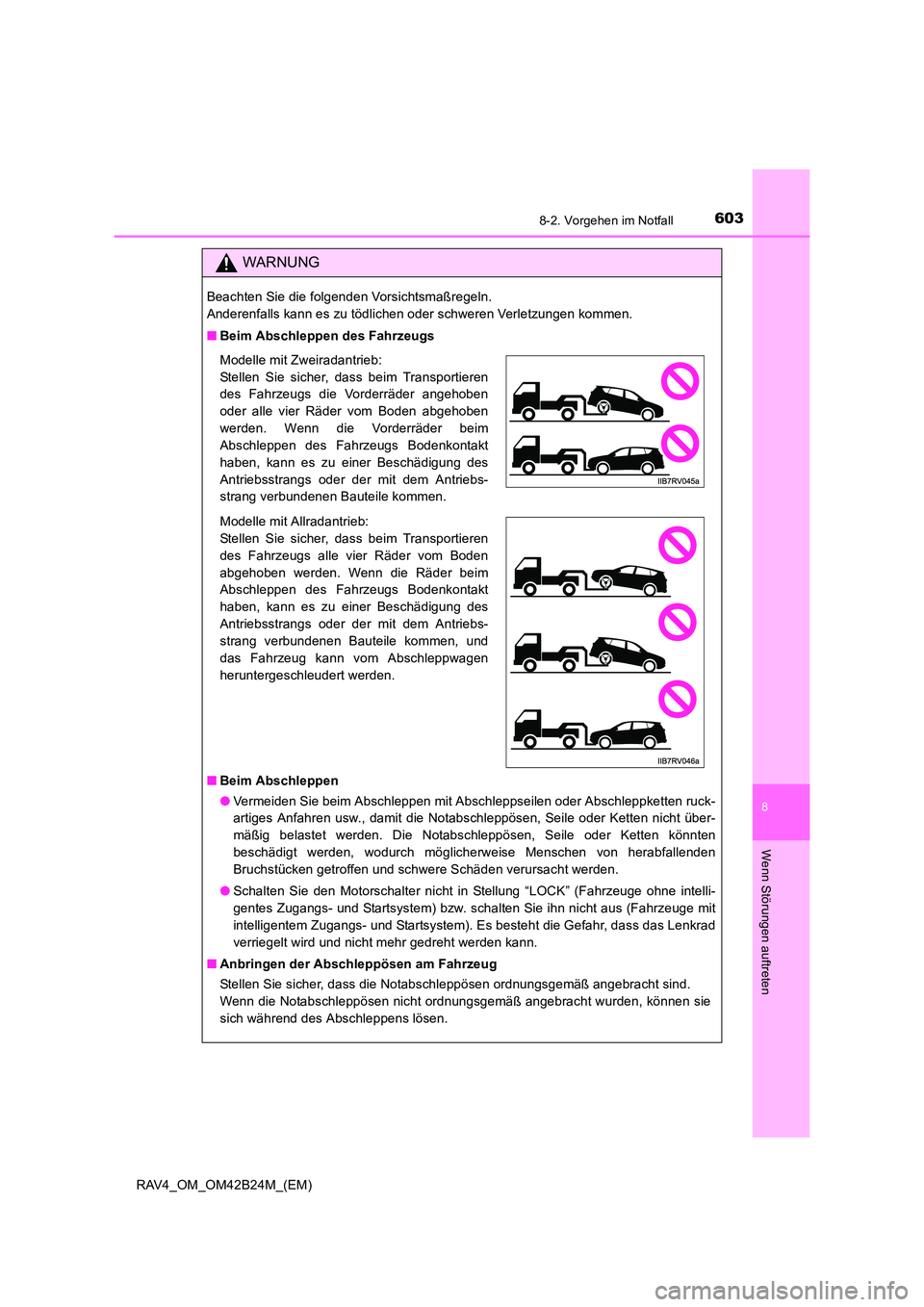

6038-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten ruck-
artiges Anfahren usw., damit die Notabschleppösen, Seile oder Ketten nicht über-
mäßig belastet werden. Die Notabschleppösen, Seile oder Ketten könnten
beschädigt werden, wodurch möglicherweise Menschen von herabfallenden
Bruchstücken getroffen und schwere Schäden verursacht werden.
● Schalten Sie den Motorschalter nicht in Stellung “LOCK” (Fahrzeuge ohne intelli-
gentes Zugangs- und Startsystem) bzw. schalten Sie ihn nicht aus (Fahrzeuge mit
intelligentem Zugangs- und Startsystem). Es besteht die Gefahr, dass das Lenkrad
verriegelt wird und nicht mehr gedreht werden kann.
■ Anbringen der Abschleppösen am Fahrzeug
Stellen Sie sicher, dass die Notabschleppösen ordnungsgemäß angebracht sind.
Wenn die Notabschleppösen nicht ordnungsgemäß angebracht wurden, können sie
sich während des Abschleppens lösen.
Modelle mit Zweiradantrieb:
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs die Vorderräder angehoben
oder alle vier Räder vom Boden abgehoben
werden. Wenn die Vorderräder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen.
Modelle mit Allradantrieb:
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs alle vier Räder vom Boden
abgehoben werden. Wenn die Räder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen, und
das Fahrzeug kann vom Abschleppwagen
heruntergeschleudert werden.

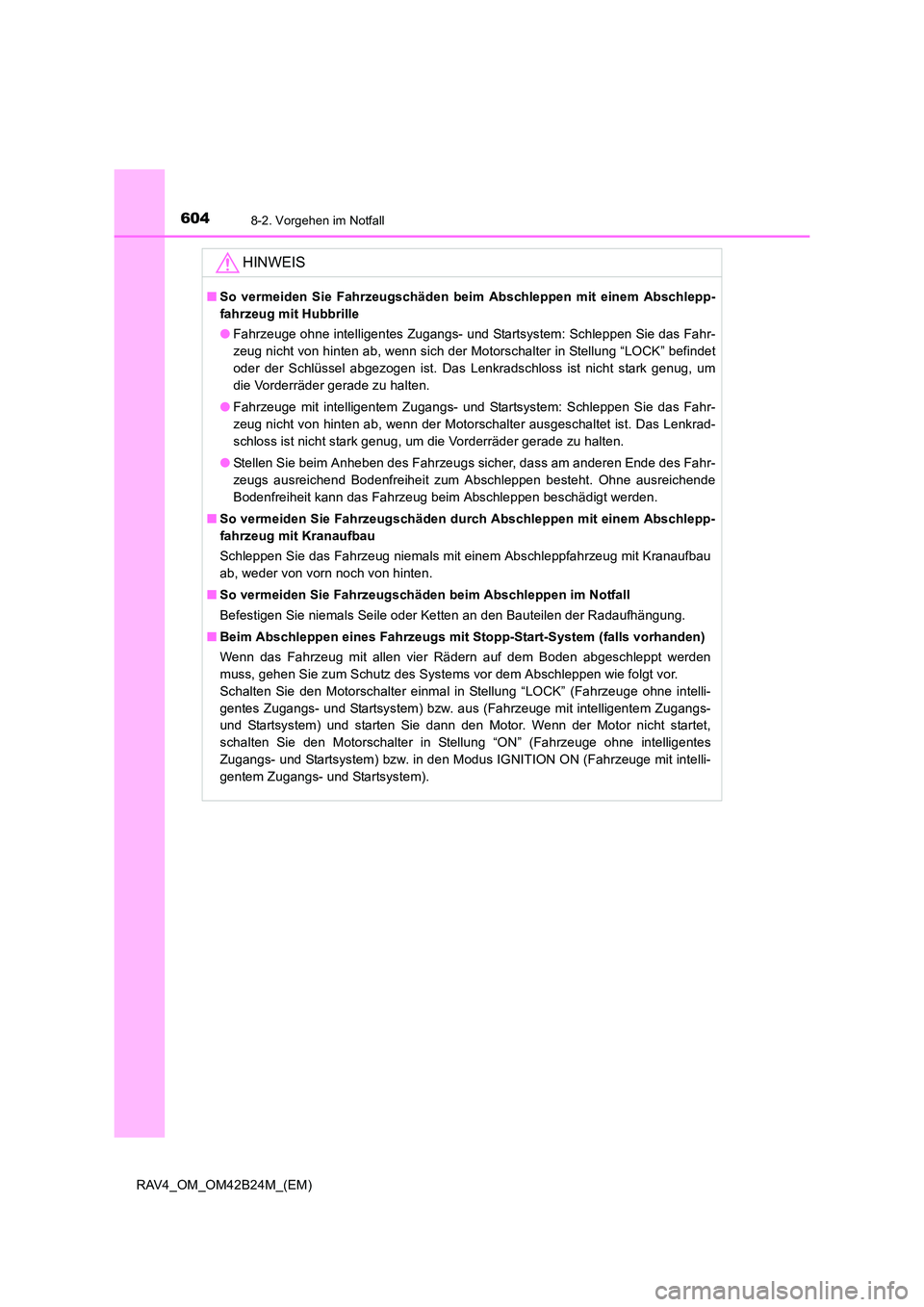

6048-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)
HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschlepp-
fahrzeug mit Hubbrille
●Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Schleppen Sie das Fahr-
zeug nicht von hinten ab, wenn sich der Motorschalter in Stellung “LOCK” befindet
oder der Schlüssel abgezogen ist. Das Lenkradschloss ist nicht stark genug, um
die Vorderräder gerade zu halten.
● Fahrzeuge mit intelligentem Zugangs- und Startsystem: Schleppen Sie das Fahr-
zeug nicht von hinten ab, wenn der Motorschalter ausgeschaltet ist. Das Lenkrad-
schloss ist nicht stark genug, um die Vorderräder gerade zu halten.
● Stellen Sie beim Anheben des Fahrzeugs sicher, dass am anderen Ende des Fahr-
zeugs ausreichend Bodenfreiheit zum Abschleppen besteht. Ohne ausreichende
Bodenfreiheit kann das Fahrzeug beim Abschleppen beschädigt werden.
■ So vermeiden Sie Fahrzeugschäden durch Abschleppen mit einem Abschlepp-
fahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau
ab, weder von vorn noch von hinten.
■ So vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie niemals Seile oder Ketten an den Bauteilen der Radaufhängung.
■ Beim Abschleppen eines Fahrzeugs mit Stopp-Start-System (falls vorhanden)
Wenn das Fahrzeug mit allen vier Rädern auf dem Boden abgeschleppt werden
muss, gehen Sie zum Schutz des Systems vor dem Abschleppen wie folgt vor.
Schalten Sie den Motorschalter einmal in Stellung “LOCK” (Fahrzeuge ohne intelli-
gentes Zugangs- und Startsystem) bzw. aus (Fahrzeuge mit intelligentem Zugangs-
und Startsystem) und starten Sie dann den Motor. Wenn der Motor nicht startet,
schalten Sie den Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).

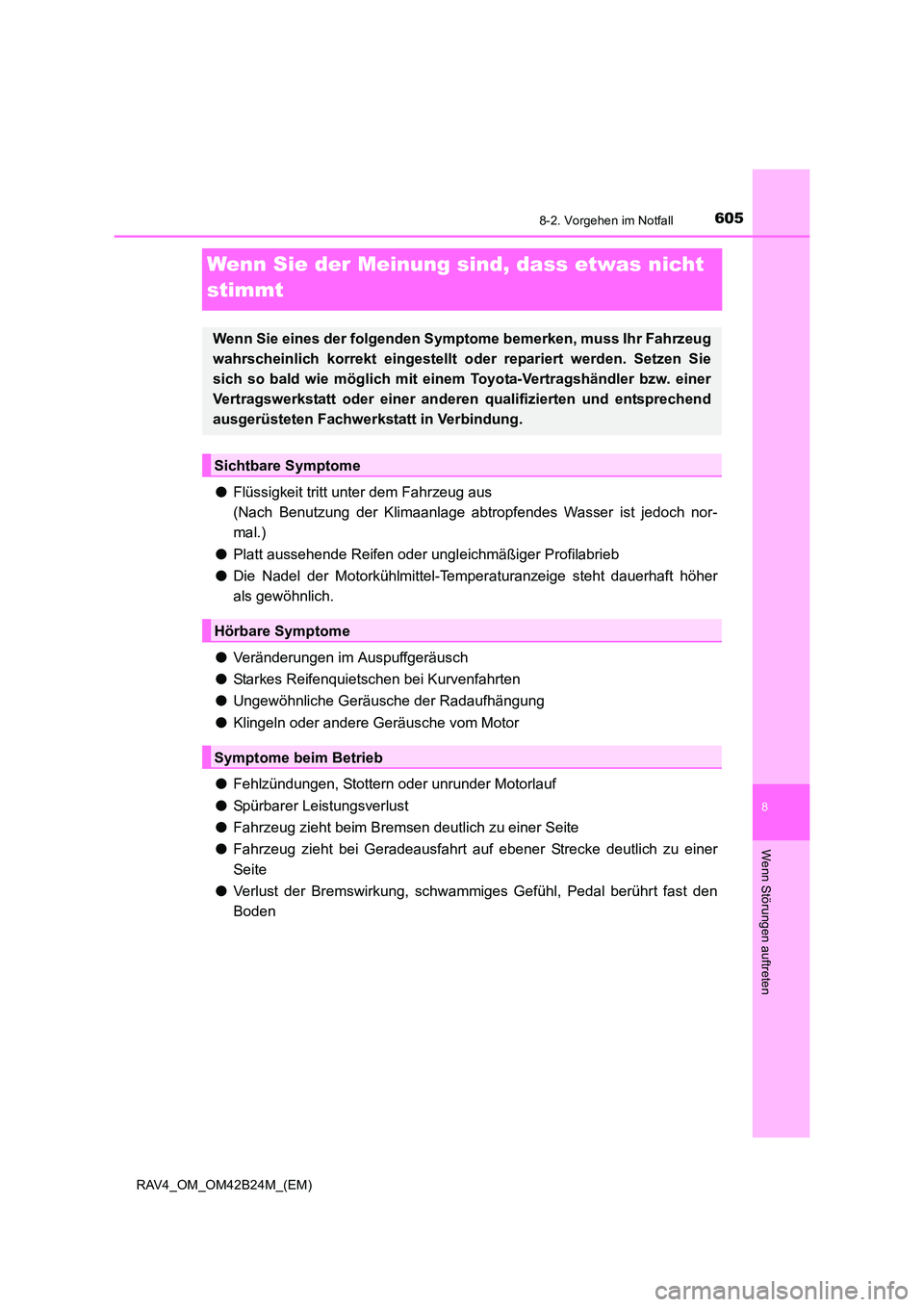

6058-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)
Wenn Sie der Meinung sind, dass etwas nicht
stimmt
●Flüssigkeit tritt unter dem Fahrzeug aus
(Nach Benutzung der Klimaanlage abtropfendes Wasser ist jedoch nor-
mal.)
● Platt aussehende Reifen oder ungl eichmäßiger Profilabrieb
● Die Nadel der Motorkühlmittel-Temperaturanzeige steht dauerhaft höher
als gewöhnlich.
● Veränderungen im Auspuffgeräusch
● Starkes Reifenquietschen bei Kurvenfahrten
● Ungewöhnliche Geräusche der Radaufhängung
● Klingeln oder andere Geräusche vom Motor
● Fehlzündungen, Stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen deutlich zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke deutlich zu einer
Seite
● Verlust der Bremswirkung, schwammi ges Gefühl, Pedal berührt fast den
Boden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich korrekt eingestellt od er repariert werden. Setzen Sie
sich so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

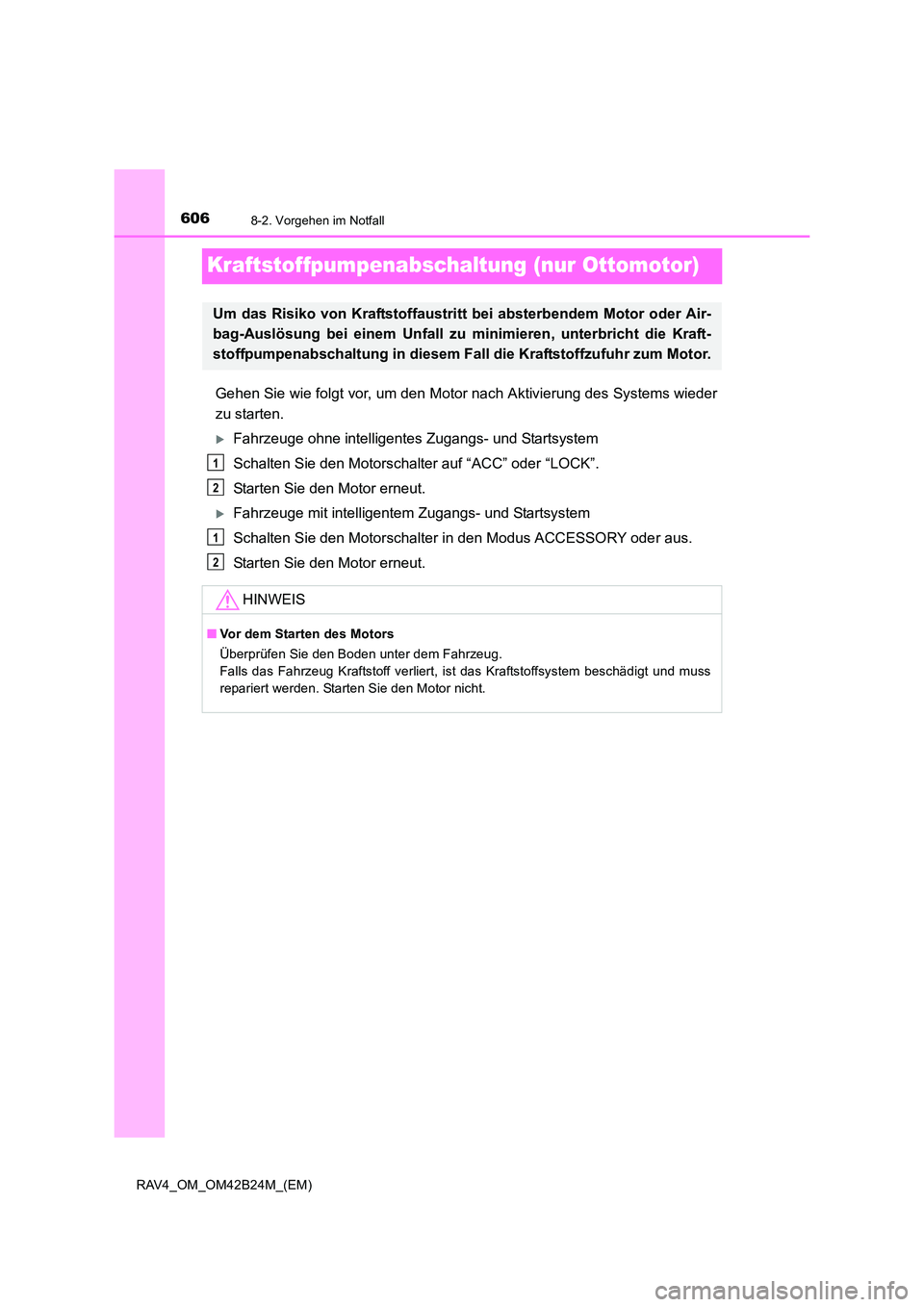

6068-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)
Kraftstoffpumpenabschaltung (nur Ottomotor)
Gehen Sie wie folgt vor, um den Motor nach Aktivierung des Systems wieder
zu starten.
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Schalten Sie den Motorschalter auf “ACC” oder “LOCK”.
Starten Sie den Motor erneut.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Schalten Sie den Motorschalter in den Modus ACCESSORY oder aus.
Starten Sie den Motor erneut.
Um das Risiko von Kraftstoffaustritt bei absterbendem Motor oder Air-
bag-Auslösung bei einem Unfall zu minimieren, unterbricht die Kraft-
stoffpumpenabschaltung in diesem Fall die Kraftstoffzufuhr zum Motor.
HINWEIS
■Vor dem Starten des Motors
Überprüfen Sie den Boden unter dem Fahrzeug.
Falls das Fahrzeug Kraftstoff verliert, ist das Kraftstoffsystem beschädigt und muss
repariert werden. Starten Sie den Motor nicht.
1
2
1
2

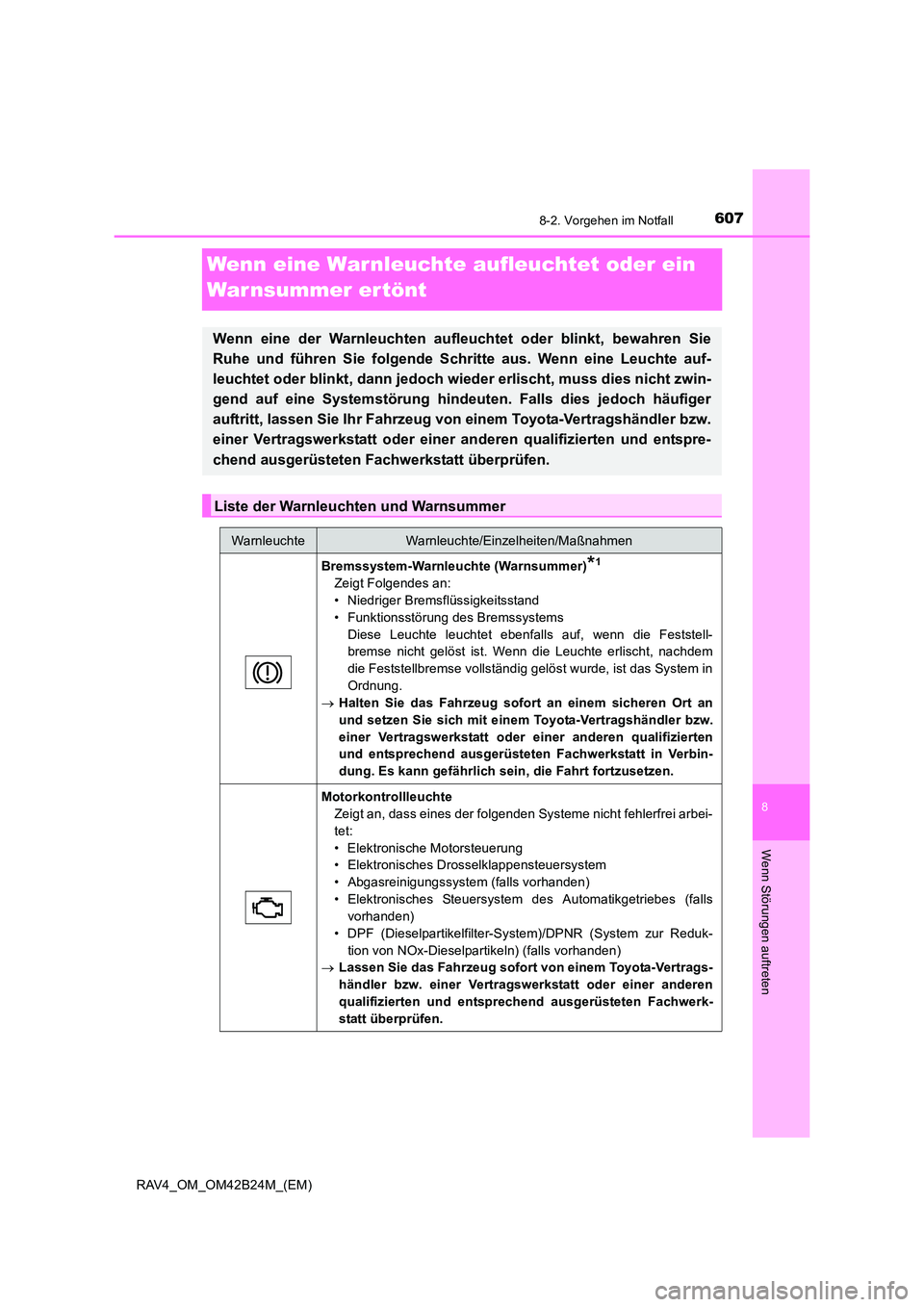

6078-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)
Wenn eine Warnleuchte aufleuchtet oder ein
War nsummer er tönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie
Ruhe und führen Sie folgende Schritte aus. Wenn eine Leuchte auf-
leuchtet oder blinkt, dann jedoch wieder erlischt, muss dies nicht zwin-
gend auf eine Systemstörung hindeuten. Falls dies jedoch häufiger
auftritt, lassen Sie Ihr Fahrzeug vo n einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Bremssystem-Warnleuchte (Warnsummer)*1
Zeigt Folgendes an:
• Niedriger Bremsflüssigkeitsstand
• Funktionsstörung des Bremssystems Diese Leuchte leuchtet ebenfalls auf, wenn die Feststell-
bremse nicht gelöst ist. Wenn die Leuchte erlischt, nachdem
die Feststellbremse vollständig gelöst wurde, ist das System in
Ordnung.
→ Halten Sie das Fahrzeug sofort an einem sicheren Ort an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung. Es kann gefährlich sein, die Fahrt fortzusetzen.
Motorkontrollleuchte
Zeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• Elektronische Motorsteuerung
• Elektronisches Drosselklappensteuersystem
• Abgasreinigungssystem (falls vorhanden)
• Elektronisches Steuersystem des Automatikgetriebes (fallsvorhanden)
• DPF (Dieselpartikelfilter-System)/DPNR (System zur Reduk- tion von NOx-Dieselpartikeln) (falls vorhanden)
→ Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.

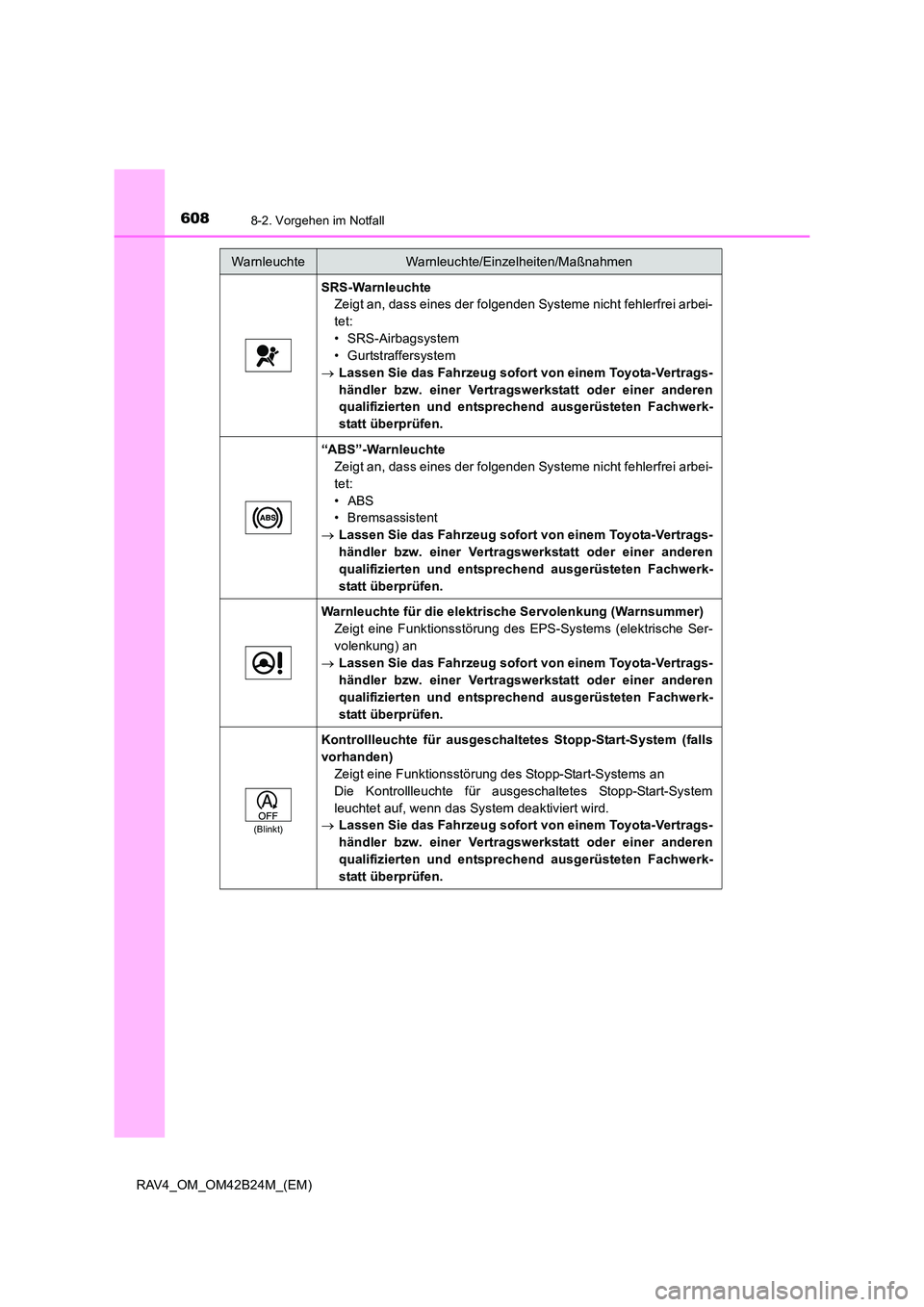

6088-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)
SRS-WarnleuchteZeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• SRS-Airbagsystem
• Gurtstraffersystem
→ Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
“ABS”-Warnleuchte
Zeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• ABS
• Bremsassistent
→ Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
Warnleuchte für die elektrische Servolenkung (Warnsummer)
Zeigt eine Funktionsstörung des EPS-Systems (elektrische Ser-
volenkung) an
→ Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
(Blinkt)
Kontrollleuchte für ausgeschaltetes Stopp-Start-System (falls
vorhanden)
Zeigt eine Funktionsstörung des Stopp-Start-Systems an
Die Kontrollleuchte für ausgeschaltetes Stopp-Start-System
leuchtet auf, wenn das System deaktiviert wird.
→ Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
