2016 TOYOTA RAV4 Betriebsanleitungen (in German)

2734-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42B24M_(EM)●
Das Fernlicht wird möglicherweise ein- bzw. ausgeschaltet, wenn der Fahrer nicht
damit rechnet.
● Fahrräder und ähnliche Objekte werden möglicherweise nicht erkannt.
● In den unten angegebenen Situationen ist das System möglicherweise nicht in der
Lage, die Umgebungshelligkeit richtig zu erfassen. Dies kann dazu führen, dass das
Abblendlicht eingeschaltet bleibt oder dass das Fernlicht Fußgänger, Fahrer in Fahr-
zeugen vor Ihrem Fahrzeug oder andere Verkehrsteilnehmer stört. Schalten Sie in
diesen Fällen manuell zwischen Fernlicht und Abblendlicht um.
• Bei schlechtem Wetter (Regen, Schnee, Nebel, Sandsturm usw.)
• Wenn die Sicht durch die Windschutzscheibe durch Nebel, Beschlag, Eis,
Schmutz usw. beeinträchtigt ist.
• Wenn die Windschutzscheibe Risse oder Beschädigungen aufweist.
• Wenn der Kamerasensor verformt oder verschmutzt ist.
• Wenn die Temperatur des Kamerasensors extrem hoch ist.
• Wenn die Umgebungshelligkeit ähnlich stark ist wie die Helligkeit von Scheinwer- fern, Schlussleuchten oder Nebelleuchten.
• Wenn die Scheinwerfer von Fahrzeugen vor Ihnen ausgeschaltet oder ver- schmutzt sind, ihre Farbe ändern oder nicht richtig eingestellt sind.
• Wenn Sie durch Gegenden mit ständigem Wechsel zwischen Helligkeit und Dun-
kelheit fahren.
• Wenn Sie auf Strecken mit ständig ansteigenden und wieder abfallenden Straßen oder auf Straßen mit holprigen, welligen oder unebenen Oberflächen (Pflaster-
straßen, Schotterstraßen usw.) fahren.
• Wenn Sie häufig und wiederholt Kurven nehmen oder auf einer kurvenreichen Straße fahren.
• Wenn sich ein stark reflektierendes Objekt wie z. B. ein Schild oder ein Spiegel vor dem Fahrzeug befindet.
• Wenn das Heck eines vorausfahrenden Fahrzeugs stark reflektierend ist (wenn sich z. B. ein Container auf einem LKW befindet).
• Wenn die Scheinwerfer des Fahrzeugs beschädigt oder verschmutzt sind.
• Wenn das Fahrzeug aufgrund eines platten Reifens, durch Anhängerbetrieb usw. schräg oder geneigt auf der Fahrbahn liegt.
• Wenn wiederholt und auf ungewöhnliche Weise zwischen Fernlicht und Abblend- licht umgeschaltet wird.
• Wenn Sie glauben, dass die Verwendung des Fernlichts problematisch sein
könnte oder andere Fahrer oder Fußgänger in der Nähe stören könnte.
• Wenn Sie die Straße von Dover überqueren.
■ Wenn eine Warnmeldung des Fernlichtassistenten angezeigt wird
Dies kann eine Funktionsstörung des Systems anzeigen. Setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Persönliche Einstellungen
Sie können den Fernlichtassistenten ausschalten.
(Anpassbare Funktionen: →S. 727)

2744-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42B24M_(EM)

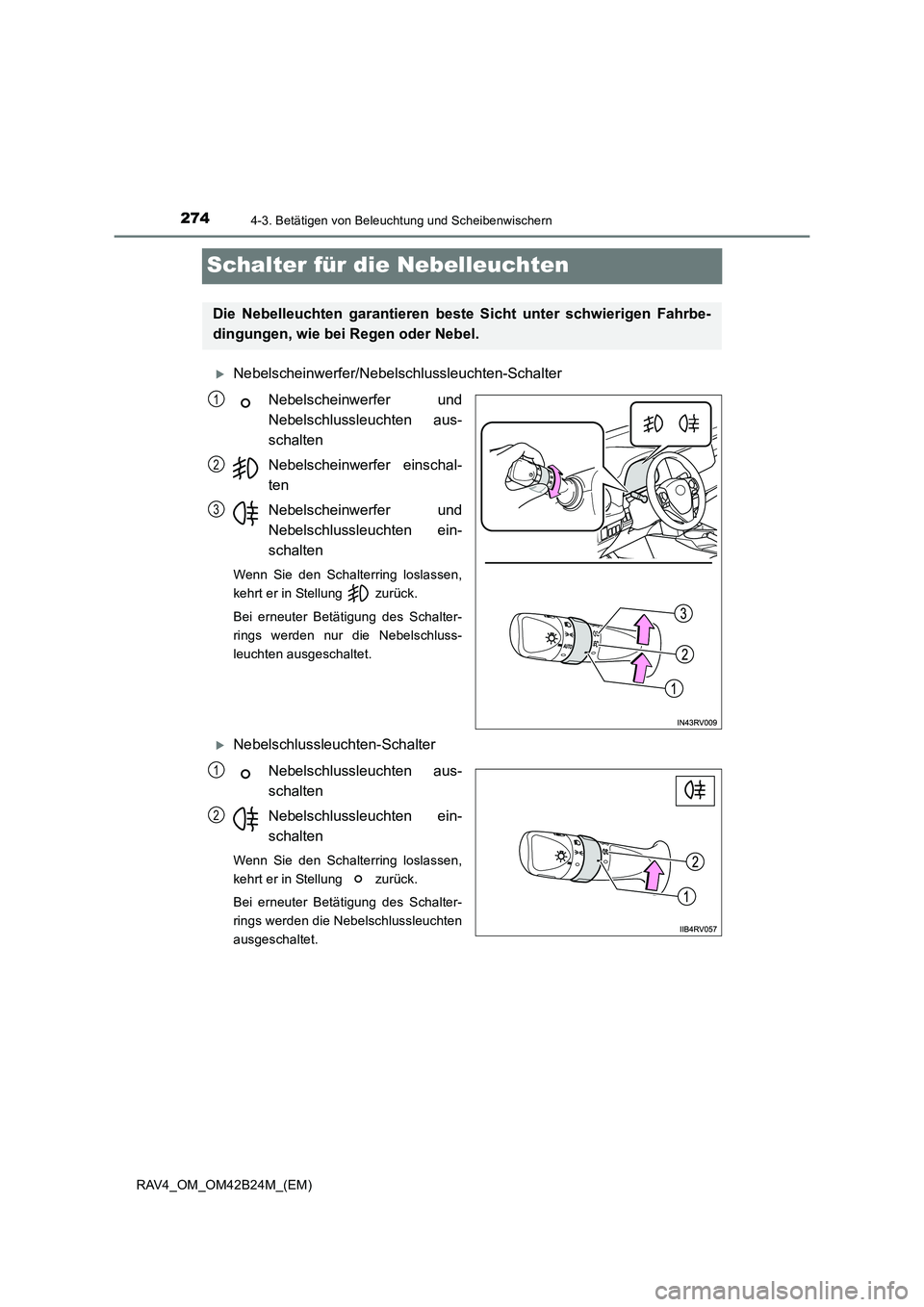

Schalter für die Nebelleuchten
XNebelscheinwerfer/Nebelschlussleuchten-SchalterNebelscheinwerfer und
Nebelschlussleuchten aus-
schalten
Nebelscheinwerfer einschal-
ten
Nebelscheinwerfer und
Nebelschlussleuchten ein-
schalten
Wenn Sie den Schalterring loslassen,
kehrt er in Stellung zurück.
Bei erneuter Betätigung des Schalter-
rings werden nur die Nebelschluss-
leuchten ausgeschaltet.
XNebelschlussleuchten-SchalterNebelschlussleuchten aus-
schalten
Nebelschlussleuchten ein-
schalten
Wenn Sie den Schalterring loslassen,
kehrt er in Stellung zurück.
Bei erneuter Betätigung des Schalter-
rings werden die Nebelschlussleuchten
ausgeschaltet.
Die Nebelleuchten garantieren best e Sicht unter schwierigen Fahrbe-
dingungen, wie bei Regen oder Nebel.
1
2
3
1
2

2754-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42B24M_(EM)

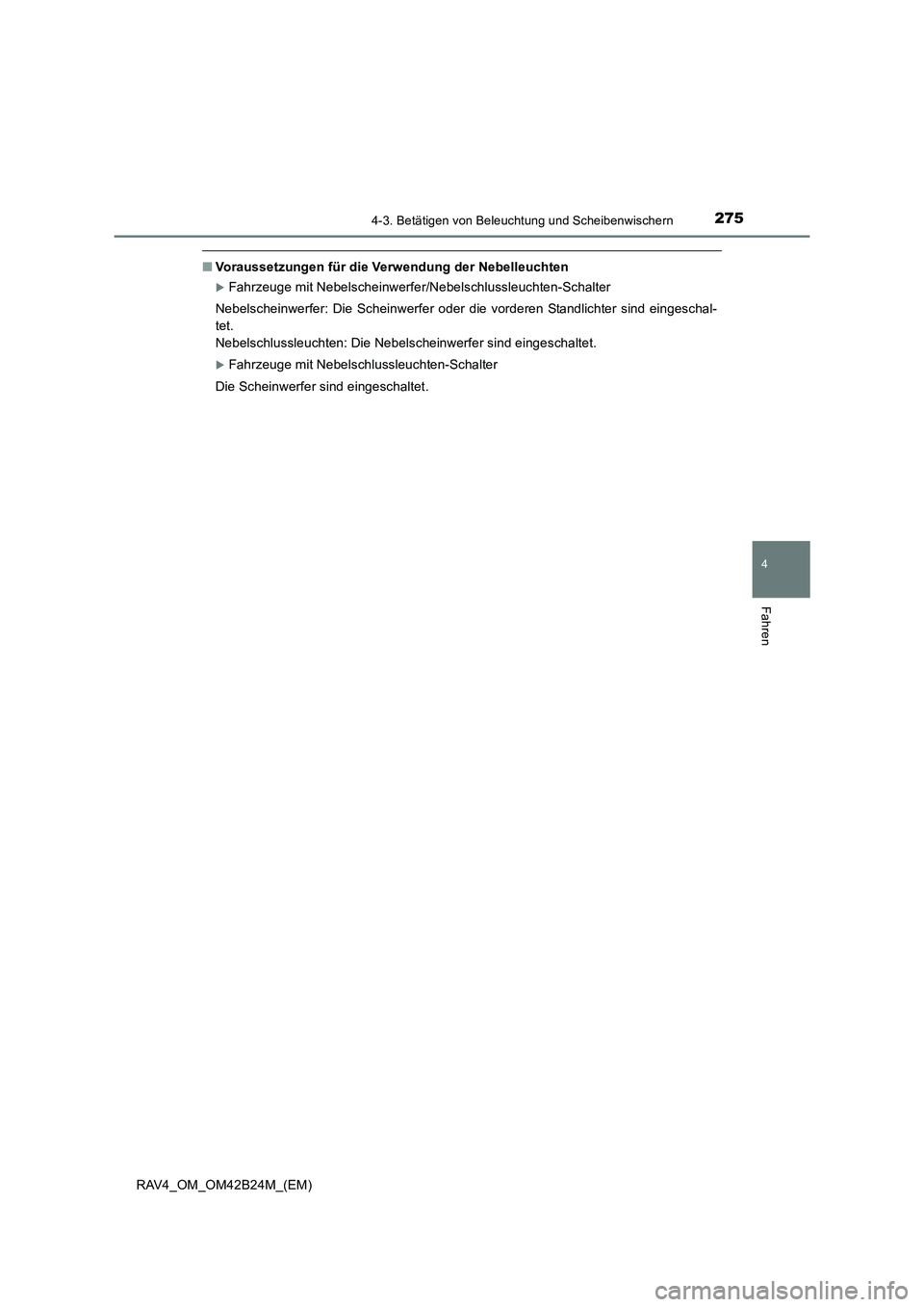

■Voraussetzungen für die Verwendung der Nebelleuchten
XFahrzeuge mit Nebelscheinwerfer/Nebelschlussleuchten-Schalter
Nebelscheinwerfer: Die Scheinwerfer oder die vorderen Standlichter sind eingeschal-
tet.
Nebelschlussleuchten: Die Nebelscheinwerfer sind eingeschaltet.
XFahrzeuge mit Nebelschlussleuchten-Schalter
Die Scheinwerfer sind eingeschaltet.

2764-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42B24M_(EM)
Frontscheibenwischer und -waschanlage
Der Scheibenwischerbetrieb wird mit folgenden Hebelbewegungen ausge-
wählt.
XIntervall-Frontscheibenwischer
Scheibenwischer-Intervallbetrieb
Langsamer Scheibenwischerbe-
trieb
Schneller Scheibenwischerbetrieb
Vorübergehender Betrieb
Das Wischintervall kann bei Auswahl des Intervallbetriebs eingestellt werden. Intervallfrequenz der Frontschei-
benwischer erhöhen
Intervallfrequenz der Frontschei-
benwischer verringern
Betätigen des Scheibenwischerhebels
1
2
3
4
5
6

2774-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42B24M_(EM)
Gemeinsamer Wasch-/Wischbe-
trieb
Nach dem Betätigen der Scheibenwa-
schanlage führen die Scheibenwischer
automatisch mehrere Wischbewegun-
gen aus.
Fahrzeuge mit Scheinwerferreini-
gungsanlage: Wenn die Scheinwerfer
eingeschaltet sind, wird die Scheinwer-
ferreinigungsanlage einmal betätigt.
Danach wird die Scheinwerferreini-
gungsanlage bei jedem fünften Ziehen
am Hebel betätigt.
XFrontscheibenwischer mit Regensensor
Betrieb mit Regensensor
Langsamer Scheibenwischerbe-
trieb
Schneller Scheibenwischerbetrieb
Vorübergehender Betrieb
Bei Auswahl von “AUTO” schalten sich
die Scheibenwischer automatisch ein,
wenn der Sensor Regentropfen erfasst.
Das System stellt das Wischerintervall
automatisch entsprechend der Regen-
menge und der Fahrgeschwindigkeit
ein.
Wenn “AUTO” ausgewählt ist, kann die Ansprechempfindlichkeit des Sensors
eingestellt werden.
7
1
2
3
4

2784-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42B24M_(EM)
Ansprechempfindlichkeit erhöhen
Ansprechempfindlichkeit verrin-
gern
Gemeinsamer Wasch-/Wischbe-
trieb
Nach dem Betätigen der Scheibenwa-
schanlage führen die Scheibenwischer
automatisch mehrere Wischbewegun-
gen aus.
Fahrzeuge mit Scheinwerferreini-
gungsanlage: Wenn die Scheinwerfer
eingeschaltet sind, wird die Scheinwer-
ferreinigungsanlage einmal betätigt.
Danach wird die Scheinwerferreini-
gungsanlage bei jedem fünften Ziehen
am Hebel betätigt.
■Voraussetzung für die Betätigung der Frontscheibenwischer und der Waschan-
lage
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
5
6
7

2794-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42B24M_(EM)■
Regensensor (Fahrzeuge mit Frontscheibenwischern mit Regensensor)
●Wird der Scheibenwischerschalter in Stellung “AUTO” gedreht, während sich der
Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsys-
tem) bzw. im Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Start-
system) befindet, werden die Scheibenwischer einmal betätigt und zeigen damit an,
dass der Modus “AUTO” aktiviert ist.
● Wird die Ansprechempfindlichkeit der Scheibenwischer höher eingestellt, wischt der
Scheibenwischer möglicherweise einmal, um diese Änderung anzuzeigen.
● Wenn die Temperatur des Regensensors 90 °C oder mehr bzw. -15 °C oder weniger
beträgt, funktioniert der Automatikbetrieb eventuell nicht. Betätigen Sie in diesem
Fall die Scheibenwischer in einem anderen Modus als “AUTO”.
■ Wenn keine Frontscheiben-Waschflüssigkeit heraussprüht
Wenn sich Waschflüssigkeit im Frontscheiben-Waschflüssigkeitsbehälter befindet,
stellen Sie sicher, dass die Waschanlagendüsen nicht verstopft sind.
■ Waschanlagendüsenheizungen (falls vorhanden)
Die Waschanlagendüsenheizungen werden bei einer Außentemperatur von 5 °C oder
weniger aktiviert, wenn sich der Motorschalter in Stellung “ON” (Fahrzeuge ohne intel-
ligentes Zugangs- und Startsystem) oder im Modus IGNITION ON (Fahrzeuge mit
intelligentem Zugangs- und Startsystem) befindet, um ein Einfrieren der Düsen zu ver-
hindern. ● Der Regensensor erfasst die Menge der
Regentropfen.

2804-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42B24M_(EM)
WARNUNG
■Vorsichtmaßregeln beim Betrieb der Frontscheibenwischer im Modus “AUTO”
(Fahrzeuge mit Frontscheibenwischern mit Regensensor)
Die Frontscheibenwischer können unerwartet einsetzen, wenn der Sensor berührt
wird oder die Windschutzscheibe im Modus “AUTO” Vibrationen ausgesetzt ist. Pas-
sen Sie auf, dass Ihre Finger oder Gegenstände nicht in den Frontscheibenwischern
eingeklemmt werden.
■ Vorsichtsmaßregel für die Verwendung von Waschflüssigkeit
Verwenden Sie Waschflüssigkeit bei kalten Temperaturen erst dann, wenn sich die
Windschutzscheibe erwärmt hat. Anderenfalls kann die Flüssigkeit auf der Wind-
schutzscheibe gefrieren und die Sicht behindern. Dies kann zu einem Unfall mit töd-
lichen oder schweren Verletzungen führen.
■ Wenn die Waschanlagendüsenheizungen in Betrieb sind (falls vorhanden)
Berühren Sie nicht die Bereiche rund um die Waschanlagendüse, da diese sehr heiß
werden können und Verbrennungsgefahr besteht.
HINWEIS
■Bei trockener Windschutzscheibe
Betätigen Sie die Scheibenwischer nicht, da sie die Windschutzscheibe beschädigen
können.
■ Bei leerem Waschflüssigkeitsbehälter
Betätigen Sie den Schalter nicht ununterbrochen, da sonst die Waschflüssigkeits-
pumpe überhitzen kann.
■ Wenn eine Düse verstopft ist
Wenden Sie sich in diesem Fall an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerk-
statt.
Versuchen Sie nicht, sie mit einer Nadel o. Ä. zu reinigen. Die Düse kann dadurch
beschädigt werden.
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie die Scheibenwischer bei ausgeschaltetem Motor nicht länger als nötig
eingeschaltet.
