2016 TOYOTA RAV4 Betriebsanleitungen (in German)

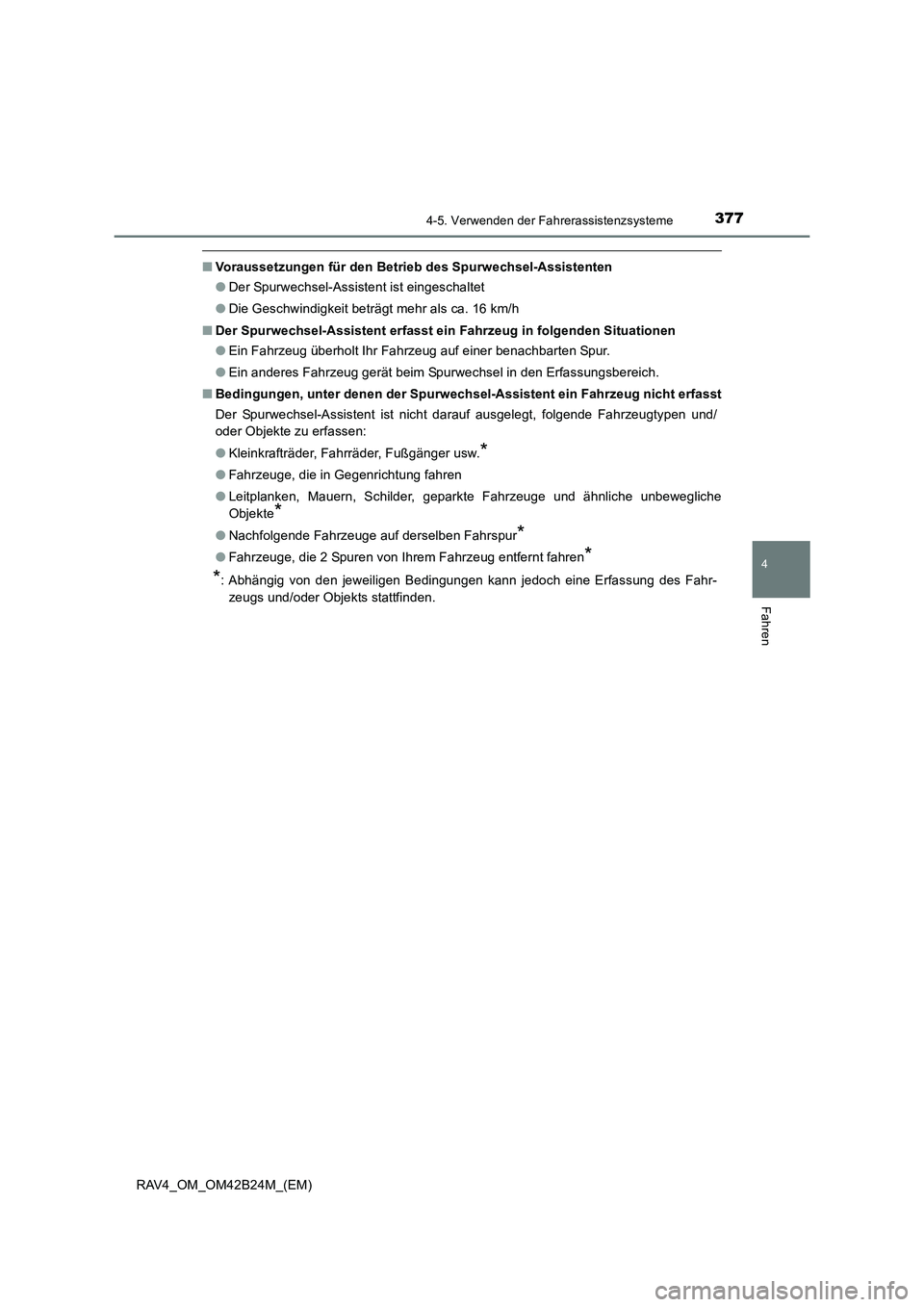

3774-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
■Voraussetzungen für den Betrieb des Spurwechsel-Assistenten
●Der Spurwechsel-Assistent ist eingeschaltet
● Die Geschwindigkeit beträgt mehr als ca. 16 km/h
■ Der Spurwechsel-Assistent erfasst ein Fahrzeug in folgenden Situationen
●Ein Fahrzeug überholt Ihr Fahrzeug auf einer benachbarten Spur.
● Ein anderes Fahrzeug gerät beim Spurwechsel in den Erfassungsbereich.
■ Bedingungen, unter denen der Spurwechsel-Assistent ein Fahrzeug nicht erfasst
Der Spurwechsel-Assistent ist nicht darauf ausgelegt, folgende Fahrzeugtypen und/
oder Objekte zu erfassen:
●Kleinkrafträder, Fahrräder, Fußgänger usw.
*
●Fahrzeuge, die in Gegenrichtung fahren
● Leitplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Objekte
*
●Nachfolgende Fahrzeuge auf derselben Fahrspur*
●Fahrzeuge, die 2 Spuren von Ihrem Fahrzeug entfernt fahren*
*
: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.

3784-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)■
Bedingungen, unter denen der Spurwech sel-Assistent möglicherweise nicht ein-
wandfrei funktioniert
● Der Spurwechsel-Assistent erfasst Fahrzeuge unter den folgenden Bedingungen
möglicherweise nicht einwandfrei:
• Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee usw.
• Wenn Eis oder Schlamm usw. am Heckstoßfänger haftet
• Beim Fahren auf Fahrbahnen, die aufgrund von Regen, tiefen Wasserpfützen
usw. nass sind
• Wenn ein beträchtlicher Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug
und dem Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Wenn sich ein Fahrzeug bei einem Halt im Erfassungsbereich befindet und beim Beschleunigen Ihres Fahrzeugs weiterhin im Erfassungsbereich bleibt
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei- sen, wie Hügel, Straßensenken usw.
• Wenn sich mehrere Fahrzeuge annähern und nur ein kleiner Abstand zwischen
diesen Fahrzeugen besteht
• Wenn die Fahrspuren breit sind und sich das Fahrzeug auf der benachbarten Spur zu weit von Ihrem Fahrzeug entfernt befindet
• Wenn das Fahrzeug, das in den Erfassungsbereich gerät, ungefähr mit der glei- chen Geschwindigkeit fährt wie Ihr Fahrzeug
• Wenn ein beträchtlicher Höhenunterschied zwischen Ihrem Fahrzeug und dem
Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Unmittelbar nach dem Einschalten des Spurwechsel-Assistenten
• Bei Anhängerbetrieb (mit Anhängerkupplung)
• Wenn Gegenstände wie ein Fahrradträger am Fahrzeugheck angebracht werden.
● Die Wahrscheinlichkeit, dass der Spurwechsel-Assistent unnötigerweise ein Fahr-
zeug und/oder ein Objekt erfasst, kann sich unter folgenden Bedingungen erhöhen:
• Es besteht nur ein geringer Abstand zwischen Ihrem Fahrzeug und einer Leit-
planke, Wand usw.
• Es besteht nur ein geringer Abstand zwischen Ihrem Fahrzeug und einem nach- folgenden Fahrzeug
• Wenn die Fahrspuren schmal sind und ein Fahrzeug, das 2 Spuren von Ihrem
Fahrzeug entfernt fährt, in den Erfassungsbereich gerät
• Wenn Gegenstände wie ein Fahrradträger am Fahrzeugheck angebracht werden

3794-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
Die Ausparkhilfe wird aktiviert, wenn der Rückwärtsgang eingelegt ist. Sie
kann andere Fahrzeuge erfassen, die sich hinter Ihrem Fahrzeug von rechts
oder links nähern. Andere Fahrzeuge we rden mithilfe von Radarsensoren
erfasst und der Fahrer wird durch Blinken der Außenspiegel-Anzeigen und
einen Warnsummer auf deren Existenz aufmerksam gemacht.
Ausparkhilfe
Herannahende Fahrzeuge Er fassungsbereiche12
WARNUNG
■Vorsichtsmaßregeln für die Verwendung des Systems
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die Ausparkhilfe dient nur zur Unterstützung und nicht als Ersatz für aufmerksames
und umsichtiges Fahren. Auch bei Verwendung der Ausparkhilfe müssen Sie beim
Zurücksetzen Sorgfalt walten lassen. Sehen Sie sich gründlich um und stellen Sie
sicher, dass sich hinter Ihrem Fahrzeug keine Fußgänger, andere Fahrzeuge usw.
befinden, bevor Sie zurücksetzen. Anderenfalls kann es zu tödlichen oder schweren
Verletzungen kommen.
Abhängig von verschiedenen Bedingungen funktioniert das System möglicherweise
nicht einwandfrei. Sehen Sie sich deshalb gründlich um und stellen Sie sicher, dass
keine Gefahr vorliegt.

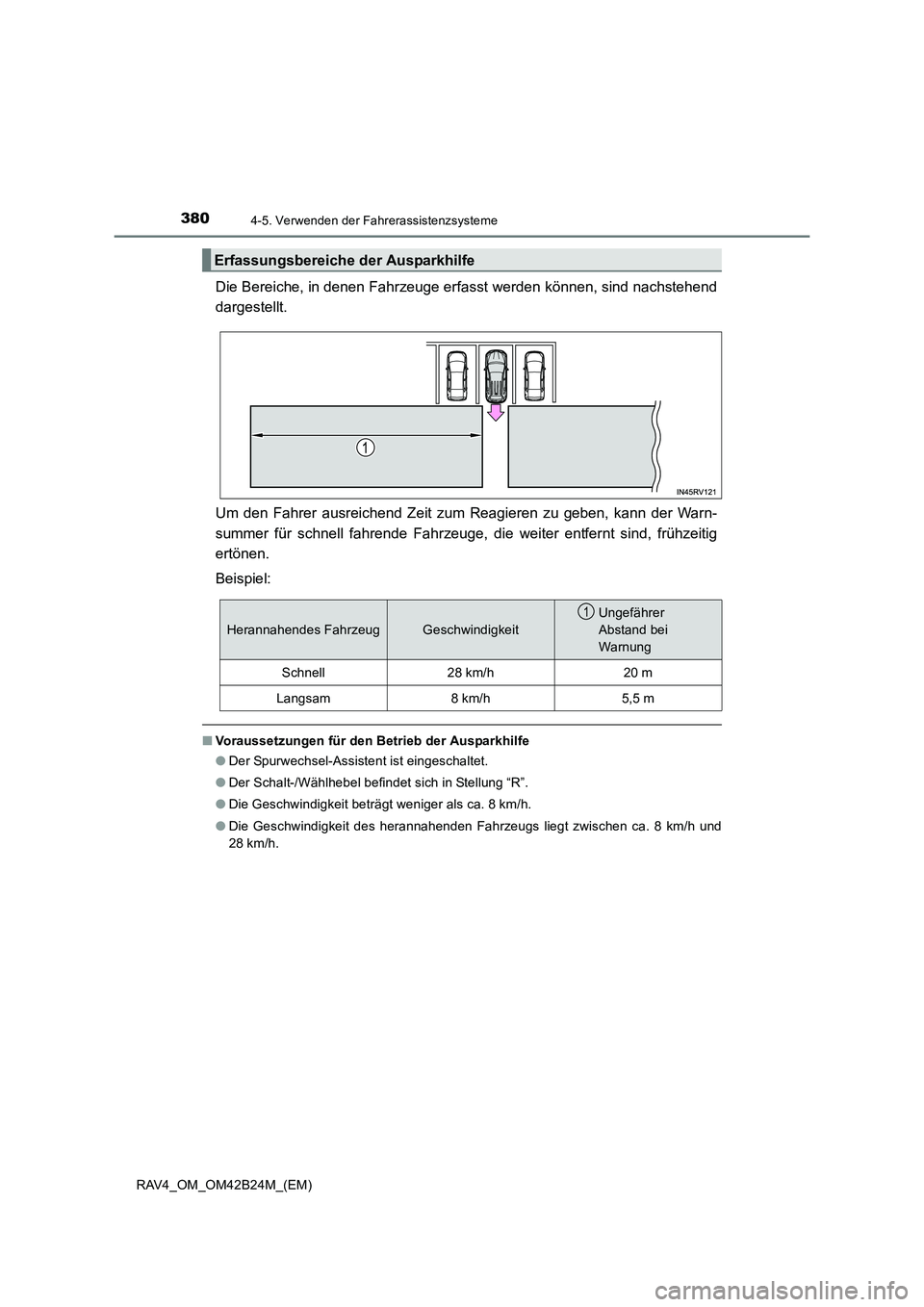

3804-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend
dargestellt.
Um den Fahrer ausreichend Zeit zum Reagieren zu geben, kann der Warn-
summer für schnell fahrende Fahrzeuge, die weiter entfernt sind, frühzeitig
ertönen.
Beispiel:
■Voraussetzungen für den Betrieb der Ausparkhilfe
●Der Spurwechsel-Assistent ist eingeschaltet.
● Der Schalt-/Wählhebel befindet sich in Stellung “R”.
● Die Geschwindigkeit beträgt weniger als ca. 8 km/h.
● Die Geschwindigkeit des herannahenden Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
Erfassungsbereiche der Ausparkhilfe
Herannahendes FahrzeugGeschwindigkeit
Ungefährer
Abstand bei
Warnung
Schnell28 km/h20 m
Langsam8 km/h5,5 m
1

3814-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)■
Bedingungen, unter denen die Ausparkhilfe ein Fahrzeug nicht erfasst
Die Ausparkhilfe ist nicht darauf ausgelegt, folgende Fahrzeugtypen und/oder Objekte
zu erfassen.
●Kleinkrafträder, Fahrräder, Fußgänger usw.
*
●Fahrzeuge, die sich direkt von hinten nähern
● Leitplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Objekte
*
●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
● Fahrzeuge, die sich aus einem Parkplatz neben Ihrem Fahrzeug nähern
*
●Fahrzeuge, die aus einem Parkplatz neben Ihrem Fahrzeug zurücksetzen*
*
: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
■ Bedingungen, unter denen die Ausparkh ilfe möglicherweise nicht einwandfrei
funktioniert
Die Ausparkhilfe erfasst Fahrzeuge unter den folgenden Bedingungen eventuell nicht
einwandfrei:
● Wenn Eis oder Schlamm usw. am Heckstoßfänger haftet
● Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee usw.
● Wenn sich mehrere Fahrzeuge gleichzeitig nähern
● Wenn das Fahrzeug schräg geparkt ist
● Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
● Wenn das Fahrzeug an einem starken Gefälle, z. B. an einem Hügel, einer Straßen-
senke usw. geparkt ist
● Unmittelbar nach dem Einschalten des Spurwechsel-Assistenten
● Unmittelbar nach dem Starten des Motors bei eingeschaltetem Spurwechsel-Assis-
tent
● Bei Anhängerbetrieb (mit Anhängerkupplung)
● Wenn die Sensoren andere Fahrzeuge auf-
grund von Hindernissen nicht erfassen kön-
nen

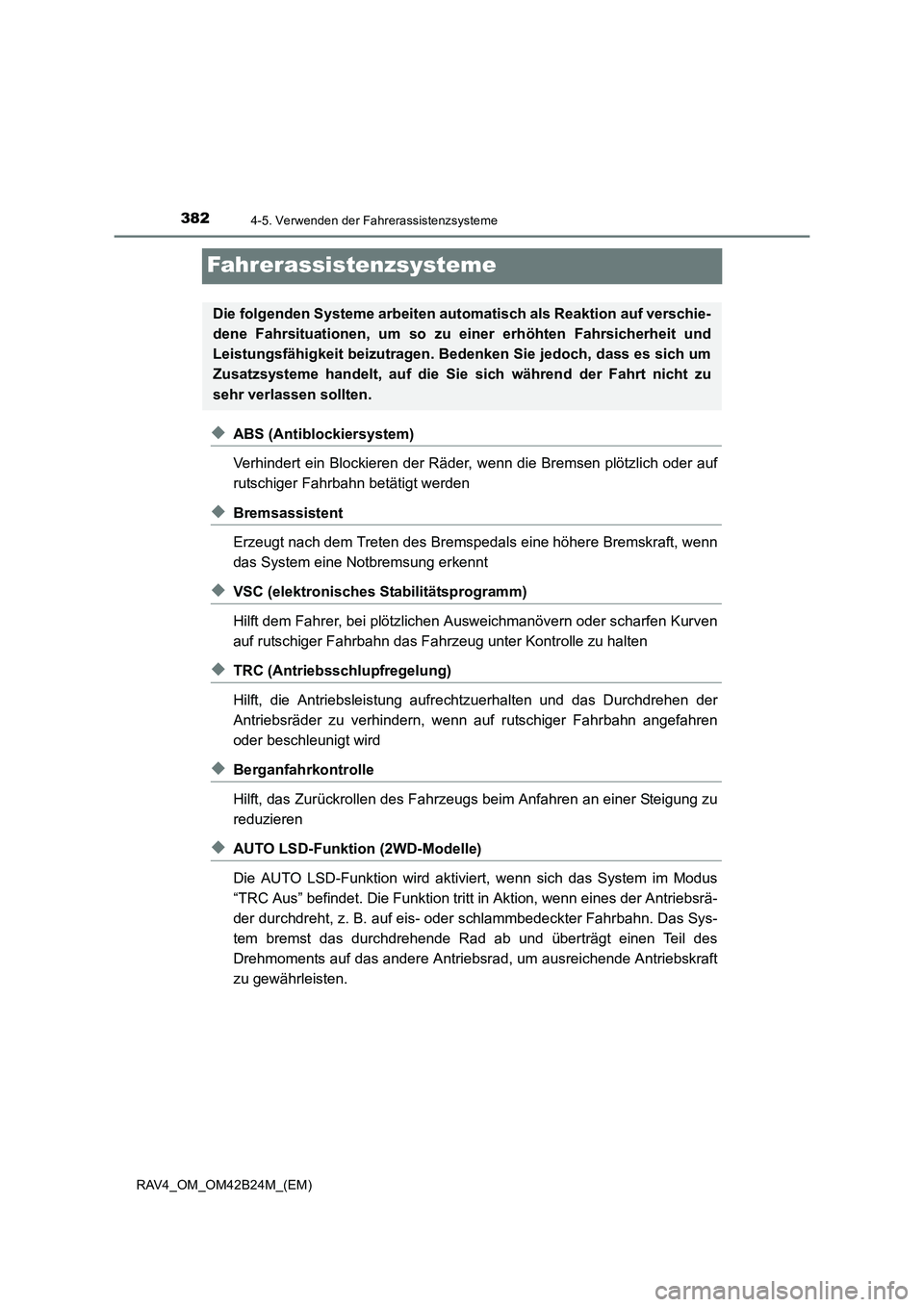

3824-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
Fahrerassistenzsysteme
◆ABS (Antiblockiersystem)
Verhindert ein Blockieren der Räder, wenn die Bremsen plötzlich oder auf
rutschiger Fahrbahn betätigt werden
◆Bremsassistent
Erzeugt nach dem Treten des Bremspedals eine höhere Bremskraft, wenn
das System eine Notbremsung erkennt
◆VSC (elektronisches Stabilitätsprogramm)
Hilft dem Fahrer, bei plötzlichen Ausweichmanövern oder scharfen Kurven
auf rutschiger Fahrbahn das Fahrzeug unter Kontrolle zu halten
◆TRC (Antriebsschlupfregelung)
Hilft, die Antriebsleistung aufrechtzuerhalten und das Durchdrehen der
Antriebsräder zu verhindern, w enn auf rutschiger Fahrbahn angefahren
oder beschleunigt wird
◆Berganfahrkontrolle
Hilft, das Zurückrollen des Fahrzeugs beim Anfahren an einer Steigung zu
reduzieren
◆AUTO LSD-Funktion (2WD-Modelle)
Die AUTO LSD-Funktion wird aktiviert, wenn sich das System im Modus
“TRC Aus” befindet. Die Funktion tritt in Aktion, wenn eines der Antriebsrä-
der durchdreht, z. B. auf eis- oder schlammbedeckter Fahrbahn. Das Sys-
tem bremst das durchdrehende Rad ab und überträgt einen Teil des
Drehmoments auf das andere Antriebsrad, um ausreichende Antriebskraft
zu gewährleisten.
Die folgenden Systeme arbeiten au tomatisch als Reaktion auf verschie-
dene Fahrsituationen, um so zu einer erhöhten Fahrsicherheit und
Leistungsfähigkeit beizutragen. Bedenken Sie jedoch, dass es sich um
Zusatzsysteme handelt, auf die Sie sich während der Fahrt nicht zu
sehr verlassen sollten.

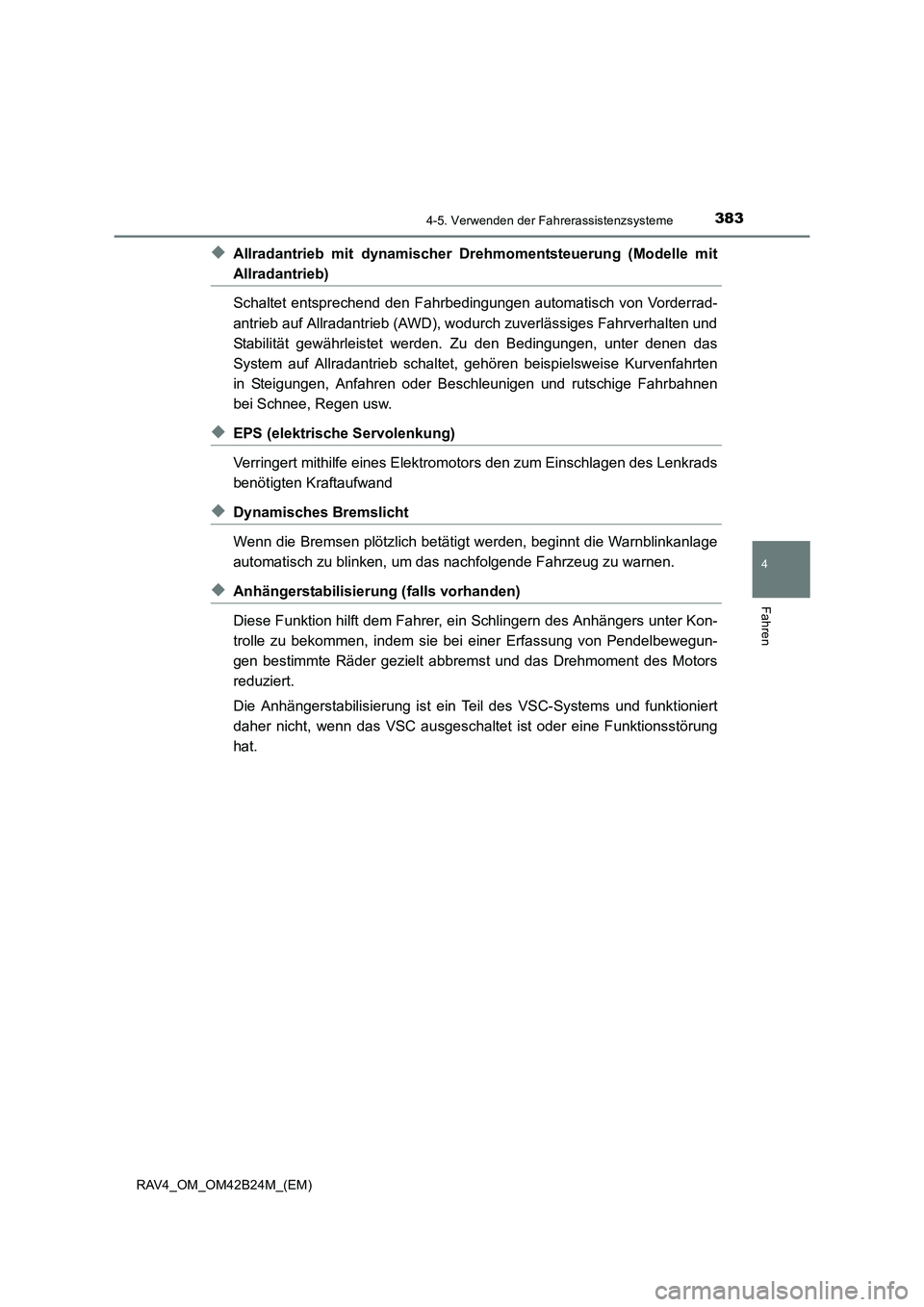

3834-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
◆Allradantrieb mit dynamischer Drehmomentsteuerung (Modelle mit
Allradantrieb)
Schaltet entsprechend den Fahrbedingungen automatisch von Vorderrad-
antrieb auf Allradantrieb (AWD), wodurch zuverlässiges Fahrverhalten und
Stabilität gewährleistet werden. Zu den Bedingungen, unter denen das
System auf Allradantrieb schaltet, gehören beispielsweise Kurvenfahrten
in Steigungen, Anfahren oder Beschleunigen und rutschige Fahrbahnen
bei Schnee, Regen usw.
◆EPS (elektrische Servolenkung)
Verringert mithilfe eines Elektromotors den zum Einschlagen des Lenkrads
benötigten Kraftaufwand
◆Dynamisches Bremslicht
Wenn die Bremsen plötzlich betätigt werden, beginnt die Warnblinkanlage
automatisch zu blinken, um das nachfolgende Fahrzeug zu warnen.
◆Anhängerstabilisierung (falls vorhanden)
Diese Funktion hilft dem Fahrer, ein Schlingern des Anhängers unter Kon-
trolle zu bekommen, indem sie bei einer Erfassung von Pendelbewegun-
gen bestimmte Räder gezielt abbremst und das Drehmoment des Motors
reduziert.
Die Anhängerstabilisierung ist ein Teil des VSC-Systems und funktioniert
daher nicht, wenn das VSC ausgeschaltet ist oder eine Funktionsstörung
hat.

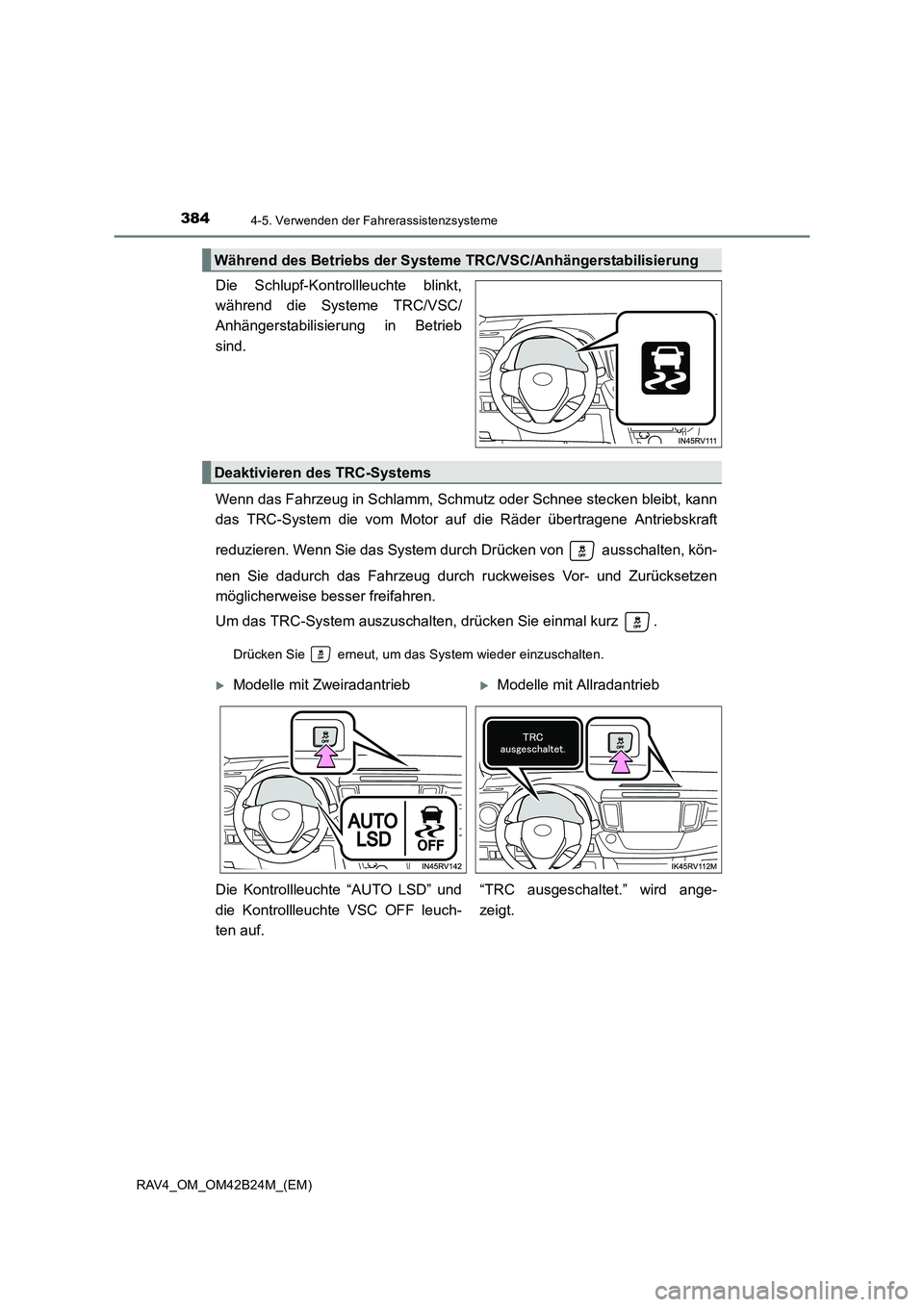

3844-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
Die Schlupf-Kontrollleuchte blinkt,
während die Systeme TRC/VSC/
Anhängerstabilisierung in Betrieb
sind.
Wenn das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt, kann
das TRC-System die vom Motor auf die Räder übertragene Antriebskraft
reduzieren. Wenn Sie das System durch Drücken von ausschalten, kön-
nen Sie dadurch das Fahrzeug durch ruckweises Vor- und Zurücksetzen
möglicherweise besser freifahren.
Um das TRC-System auszuschalten, drücken Sie einmal kurz .
Drücken Sie erneut, um das System wieder einzuschalten.
Während des Betriebs der Systeme TRC/VSC/Anhängerstabilisierung
Deaktivieren des TRC-Systems
XModelle mit ZweiradantriebXModelle mit Allradantrieb
Die Kontrollleuchte “AUTO LSD” und
die Kontrollleuchte VSC OFF leuch-
ten auf. “TRC ausgeschaltet.” wird ange-
zeigt.
