2016 TOYOTA RAV4 Betriebsanleitungen (in German)

5056-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)
6
Innenraumausstattung
WARNUNG
●Vergewissern Sie sich beim Anbringen/Verstauen der Gepäckraumabdeckung,
dass die Gepäckraumabdeckung sicher angebracht/verstaut ist. Anderenfalls kann
es bei plötzlichem Bremsen oder einem Unfall zu schweren Verletzungen kommen.
● Legen Sie keine Gegenstände auf die Gepäckraumabdeckung, da die Gefahr von
tödlichen oder schweren Verletzungen besteht.
● Erlauben Sie Kindern nicht, auf die Gepäckraumabdeckung zu steigen. Sollte ein
Kind auf die Gepäckraumabdeckung steigen, könnte diese beschädigt werden und
das Kind könnte tödliche oder schwere Verletzungen erleiden.
HINWEIS
●Legen Sie keine schweren Gegenstände auf die Gepäckraumabdeckung.
●Setzen Sie die Abdeckung in der korrekten
Ausrichtung mit nach oben weisenden
“TOP”-Markierungen ein.

506
RAV4_OM_OM42B24M_(EM)

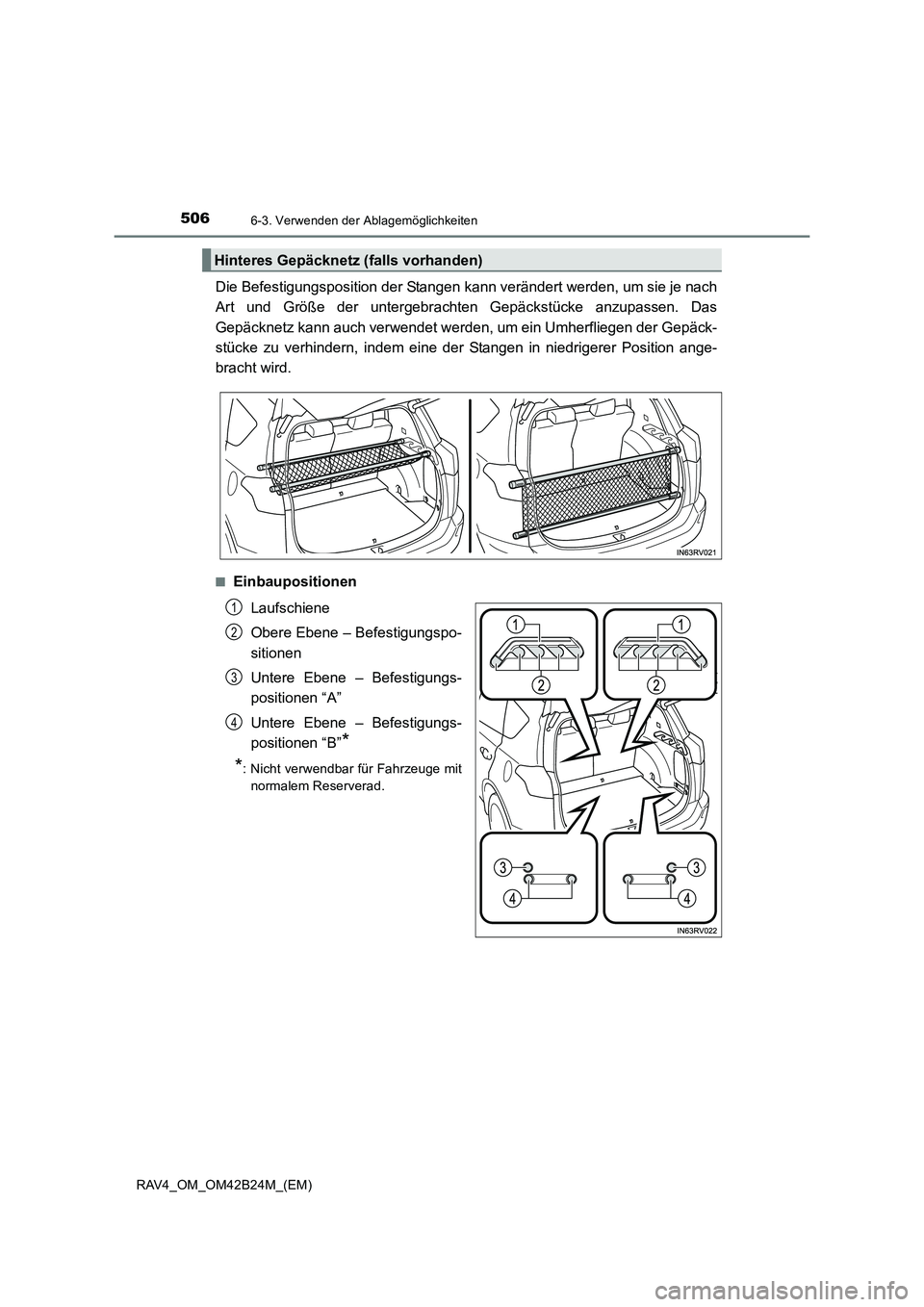

6-3. Verwenden der Ablagemöglichkeiten
Die Befestigungsposition der Stangen kann verändert werden, um sie je nach
Art und Größe der untergebrachten Gepäckstücke anzupassen. Das
Gepäcknetz kann auch verwendet werden, um ein Umherfliegen der Gepäck-
stücke zu verhindern, indem eine der Stangen in niedrigerer Position ange-
bracht wird.
■EinbaupositionenLaufschiene
Obere Ebene – Befestigungspo-
sitionen
Untere Ebene – Befestigungs-
positionen “A”
Untere Ebene – Befestigungs-
positionen “B”
*
*
: Nicht verwendbar für Fahrzeuge mit
normalem Reserverad.
Hinteres Gepäcknetz (falls vorhanden)
1
2
3
4

5076-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)
6
Innenraumausstattung

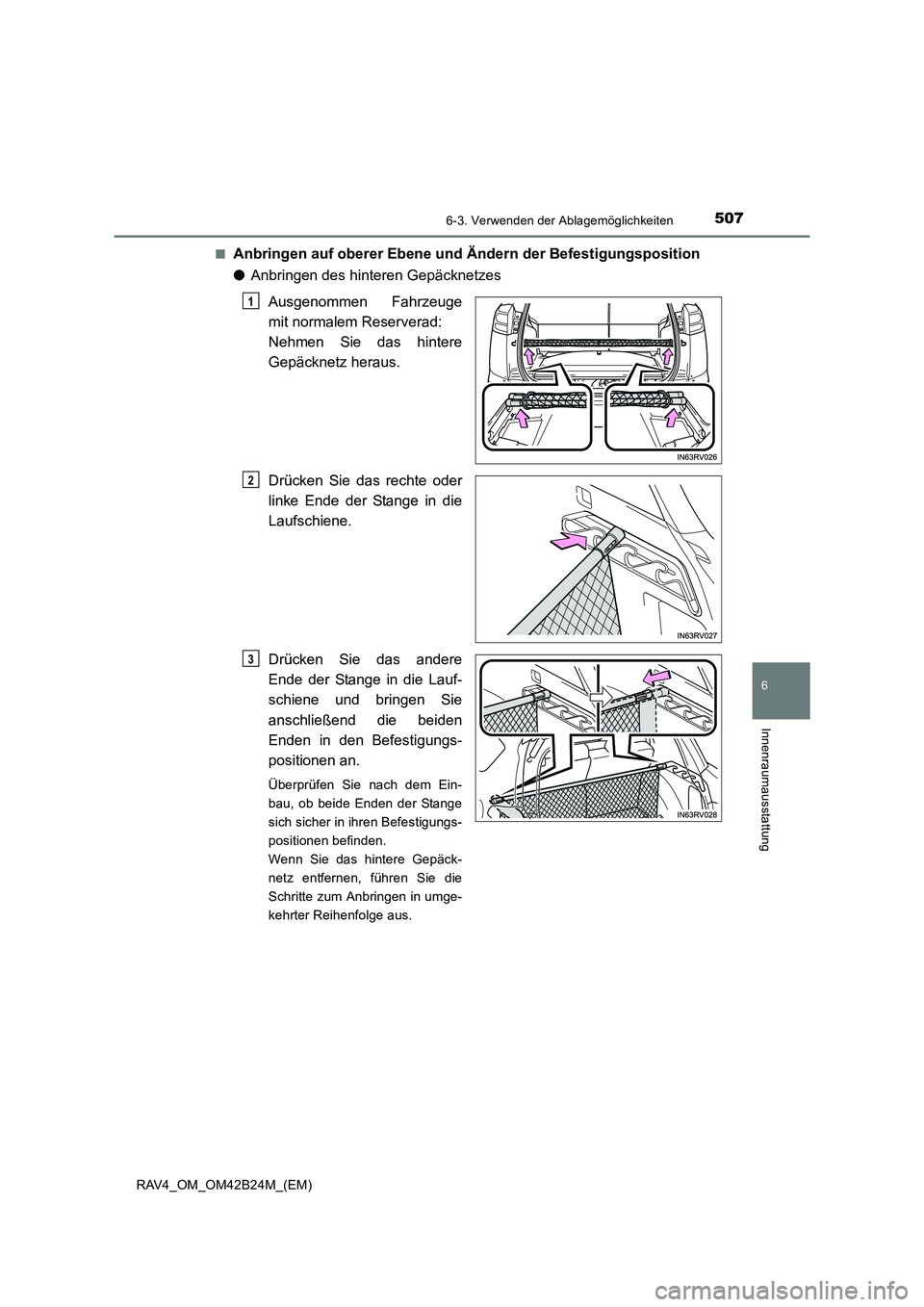

■Anbringen auf oberer Ebene und Ändern der Befestigungsposition
●Anbringen des hinteren Gepäcknetzes
Ausgenommen Fahrzeuge
mit normalem Reserverad:
Nehmen Sie das hintere
Gepäcknetz heraus.
Drücken Sie das rechte oder
linke Ende der Stange in die
Laufschiene.
Drücken Sie das andere
Ende der Stange in die Lauf-
schiene und bringen Sie
anschließend die beiden
Enden in den Befestigungs-
positionen an.
Überprüfen Sie nach dem Ein-
bau, ob beide Enden der Stange
sich sicher in ihren Befestigungs-
positionen befinden.
Wenn Sie das hintere Gepäck-
netz entfernen, führen Sie die
Schritte zum Anbringen in umge-
kehrter Reihenfolge aus.
1
2
3

508
RAV4_OM_OM42B24M_(EM)

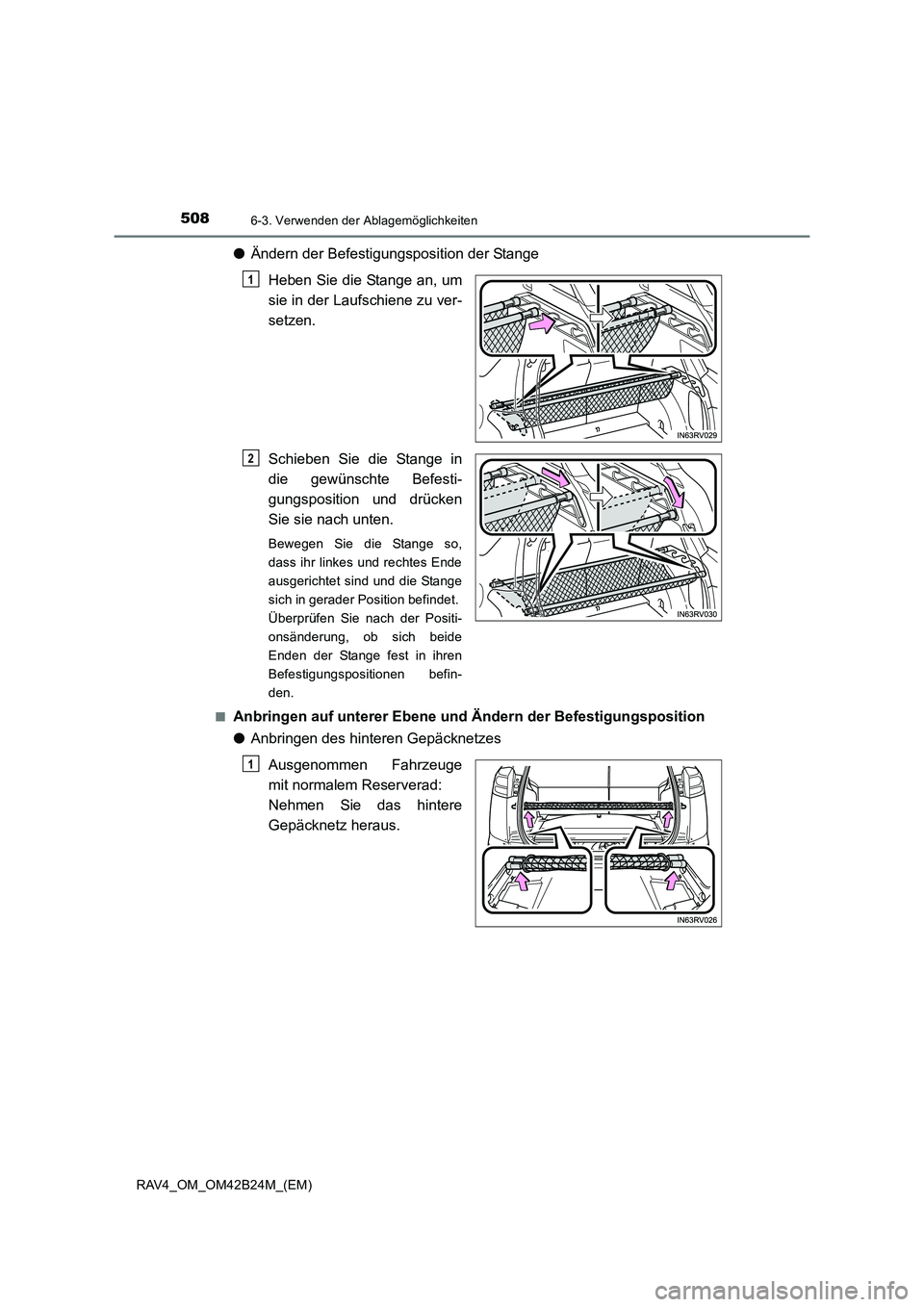

6-3. Verwenden der Ablagemöglichkeiten
●Ändern der Befestigungsposition der Stange
Heben Sie die Stange an, um
sie in der Laufschiene zu ver-
setzen.
Schieben Sie die Stange in
die gewünschte Befesti-
gungsposition und drücken
Sie sie nach unten.
Bewegen Sie die Stange so,
dass ihr linkes und rechtes Ende
ausgerichtet sind und die Stange
sich in gerader Position befindet.
Überprüfen Sie nach der Positi-
onsänderung, ob sich beide
Enden der Stange fest in ihren
Befestigungspositionen befin-
den.
■
Anbringen auf unterer Ebene und Ändern der Befestigungsposition
● Anbringen des hinteren Gepäcknetzes
Ausgenommen Fahrzeuge
mit normalem Reserverad:
Nehmen Sie das hintere
Gepäcknetz heraus.
1
2
1

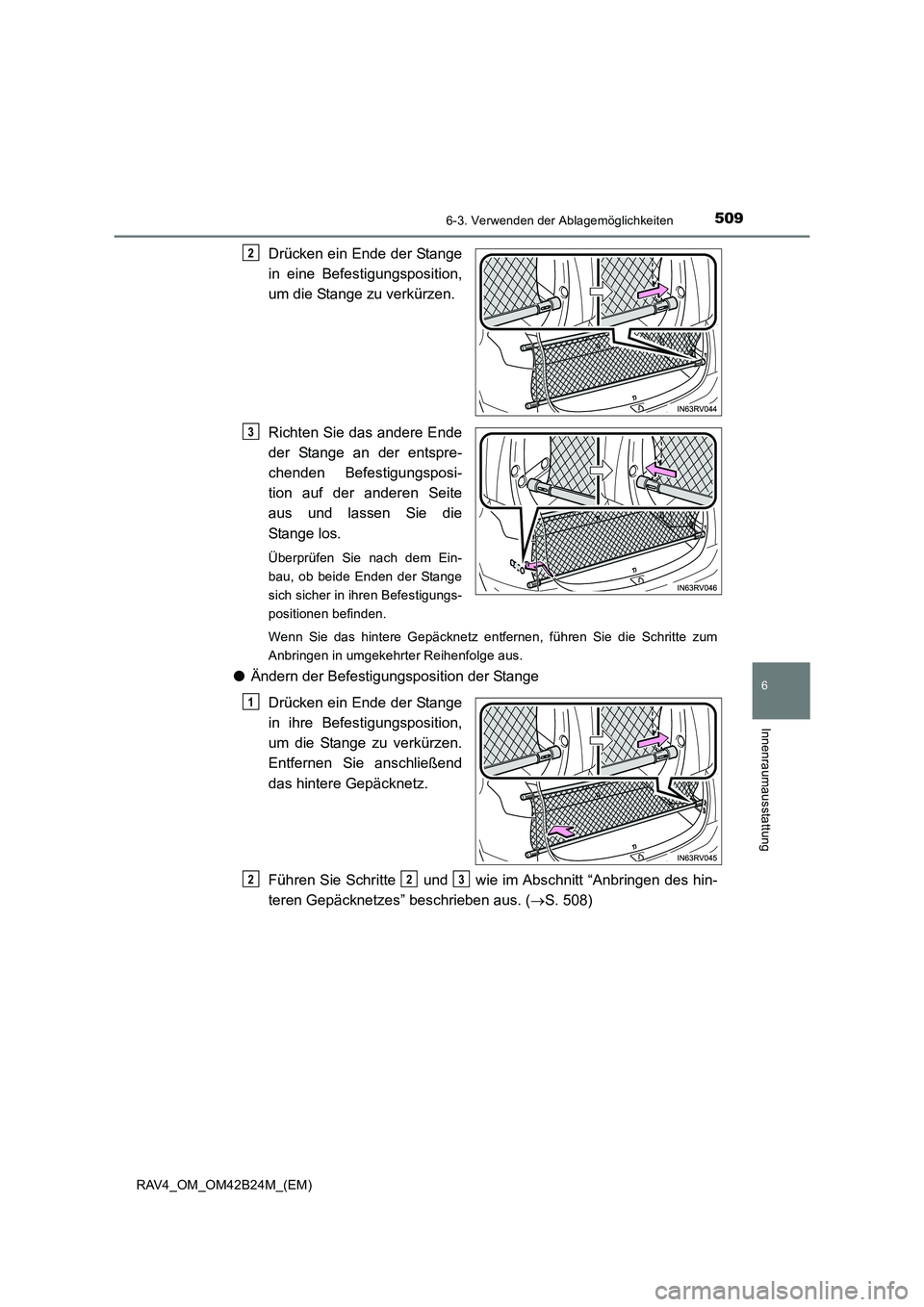

5096-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)
6
Innenraumausstattung
Drücken ein Ende der Stange
in eine Befestigungsposition,
um die Stange zu verkürzen.
Richten Sie das andere Ende
der Stange an der entspre-
chenden Befestigungsposi-
tion auf der anderen Seite
aus und lassen Sie die
Stange los.
Überprüfen Sie nach dem Ein-
bau, ob beide Enden der Stange
sich sicher in ihren Befestigungs-
positionen befinden.
Wenn Sie das hintere Gepäcknetz entfernen, führen Sie die Schritte zum
Anbringen in umgekehrter Reihenfolge aus.
●Ändern der Befestigungsposition der Stange
Drücken ein Ende der Stange
in ihre Befestigungsposition,
um die Stange zu verkürzen.
Entfernen Sie anschließend
das hintere Gepäcknetz.
Führen Sie Schritte und wie im Abschnitt “Anbringen des hin-
teren Gepäcknetzes” beschrieben aus. ( →S. 508)
2
3
1
223

510
RAV4_OM_OM42B24M_(EM)
6-3. Verwenden der Ablagemöglichkeiten
■Verstauen des hinteren Gepäcknetzes (ausgenommen Fahrzeuge mit
normalem Reserverad)Öffnen Sie den hinteren
Gepäckraumboden und entfer-
nen Sie die seitlichen Gepäck-
raumböden.
Während Sie beide Enden der
Stangen auf einer Seite des
Gepäcknetzes in den Stauraum
drücken, um sie zu verkürzen,
befestigen Sie die Stangen im
Stauraum.
1
2

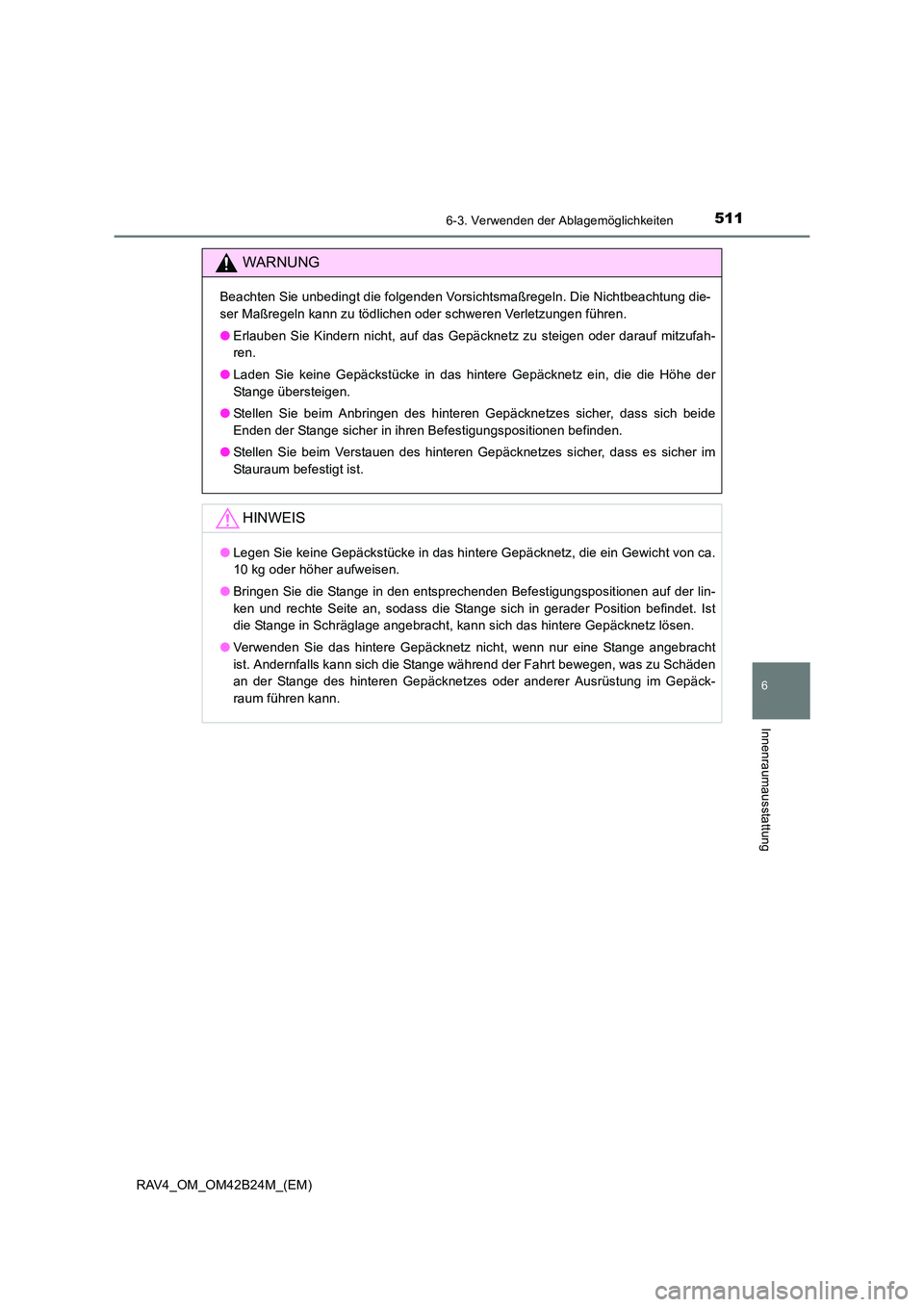

5116-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42B24M_(EM)
6
Innenraumausstattung
WARNUNG
Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln. Die Nichtbeachtung die-
ser Maßregeln kann zu tödlichen oder schweren Verletzungen führen.
●Erlauben Sie Kindern nicht, auf das Gepäcknetz zu steigen oder darauf mitzufah-
ren.
● Laden Sie keine Gepäckstücke in das hintere Gepäcknetz ein, die die Höhe der
Stange übersteigen.
● Stellen Sie beim Anbringen des hinteren Gepäcknetzes sicher, dass sich beide
Enden der Stange sicher in ihren Befestigungspositionen befinden.
● Stellen Sie beim Verstauen des hinteren Gepäcknetzes sicher, dass es sicher im
Stauraum befestigt ist.
HINWEIS
●Legen Sie keine Gepäckstücke in das hintere Gepäcknetz, die ein Gewicht von ca.
10 kg oder höher aufweisen.
● Bringen Sie die Stange in den entsprechenden Befestigungspositionen auf der lin-
ken und rechte Seite an, sodass die Stange sich in gerader Position befindet. Ist
die Stange in Schräglage angebracht, kann sich das hintere Gepäcknetz lösen.
● Verwenden Sie das hintere Gepäcknetz nicht, wenn nur eine Stange angebracht
ist. Andernfalls kann sich die Stange während der Fahrt bewegen, was zu Schäden
an der Stange des hinteren Gepäcknetzes oder anderer Ausrüstung im Gepäck-
raum führen kann.

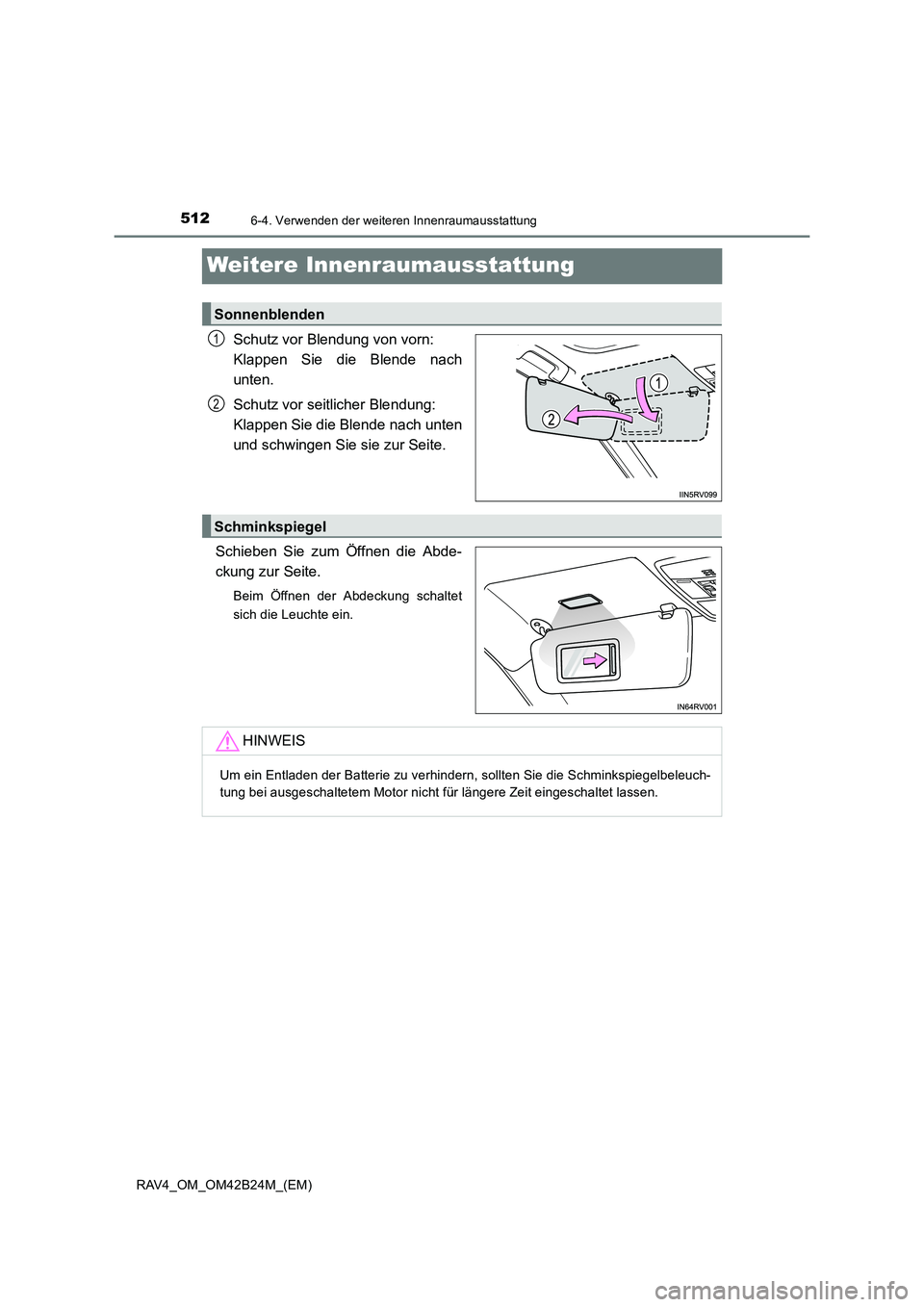

5126-4. Verwenden der weiteren Innenraumausstattung
RAV4_OM_OM42B24M_(EM)
Weitere Innenraumausstattung
Schutz vor Blendung von vorn:
Klappen Sie die Blende nach
unten.
Schutz vor seitlicher Blendung:
Klappen Sie die Blende nach unten
und schwingen Sie sie zur Seite.
Schieben Sie zum Öffnen die Abde-
ckung zur Seite.
Beim Öffnen der Abdeckung schaltet
sich die Leuchte ein.
Sonnenblenden
1
2
Schminkspiegel
HINWEIS
Um ein Entladen der Batterie zu verhindern, sollten Sie die Schminkspiegelbeleuch-
tung bei ausgeschaltetem Motor nicht für längere Zeit eingeschaltet lassen.
