2016 TOYOTA RAV4 Betriebsanleitungen (in German)

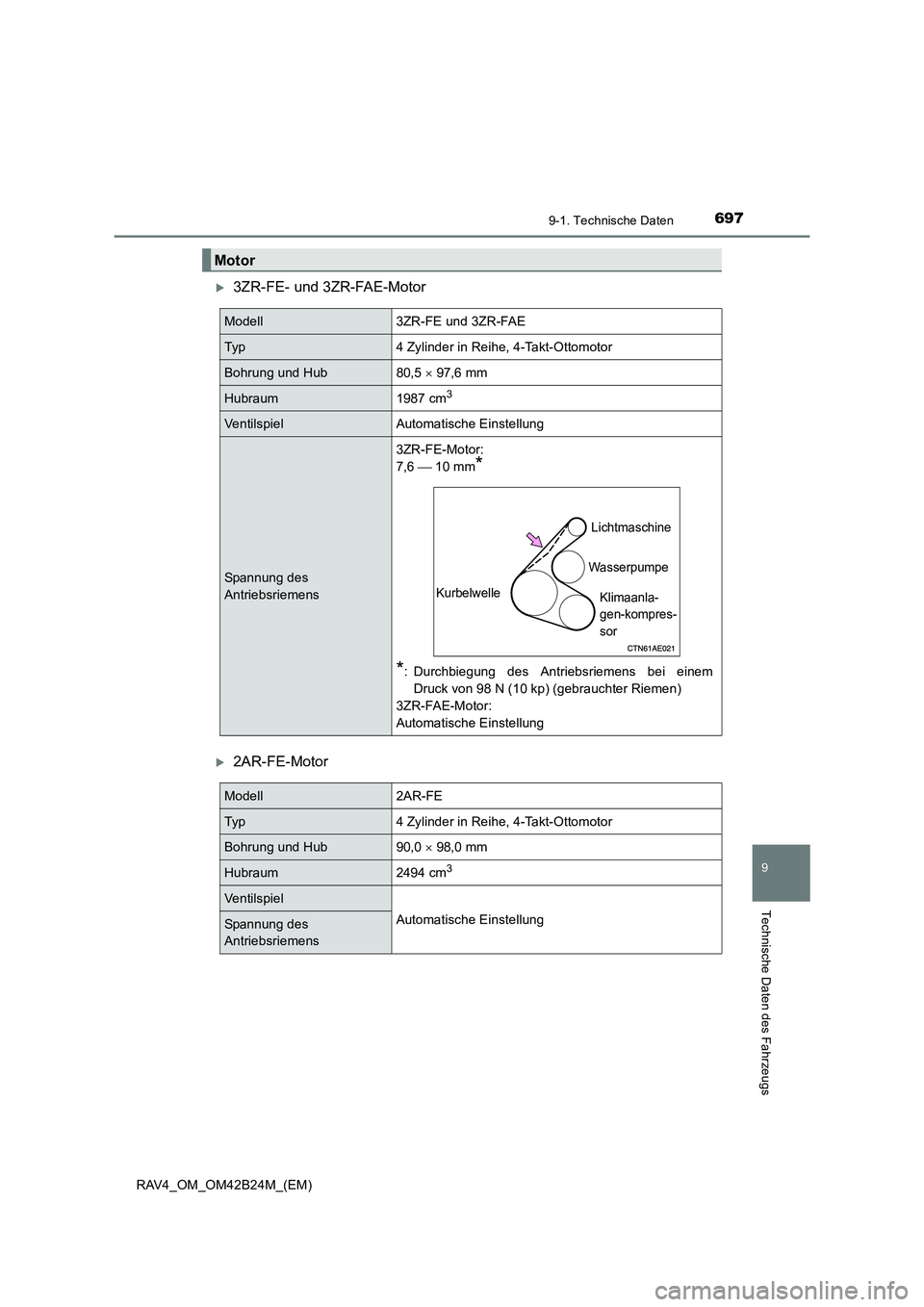

6979-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs
X3ZR-FE- und 3ZR-FAE-Motor
X2AR-FE-Motor
Motor
Modell3ZR-FE und 3ZR-FAE
Typ4 Zylinder in Reihe, 4-Takt-Ottomotor
Bohrung und Hub80,5 × 97,6 mm
Hubraum1987 cm3
VentilspielAutomatische Einstellung
Spannung des
Antriebsriemens
3ZR-FE-Motor:
7,6  10 mm
*
*
: Durchbiegung des Antriebsriemens bei einem Druck von 98 N (10 kp) (gebrauchter Riemen)
3ZR-FAE-Motor:
Automatische Einstellung
Lichtmaschine
Wasserpumpe Klimaanla-
gen-kompres-
sor
Kurbelwelle
Modell2AR-FE
Typ4 Zylinder in Reihe, 4-Takt-Ottomotor
Bohrung und Hub90,0
× 98,0 mm
Hubraum2494 cm3
Ventilspiel
Automatische EinstellungSpannung des
Antriebsriemens

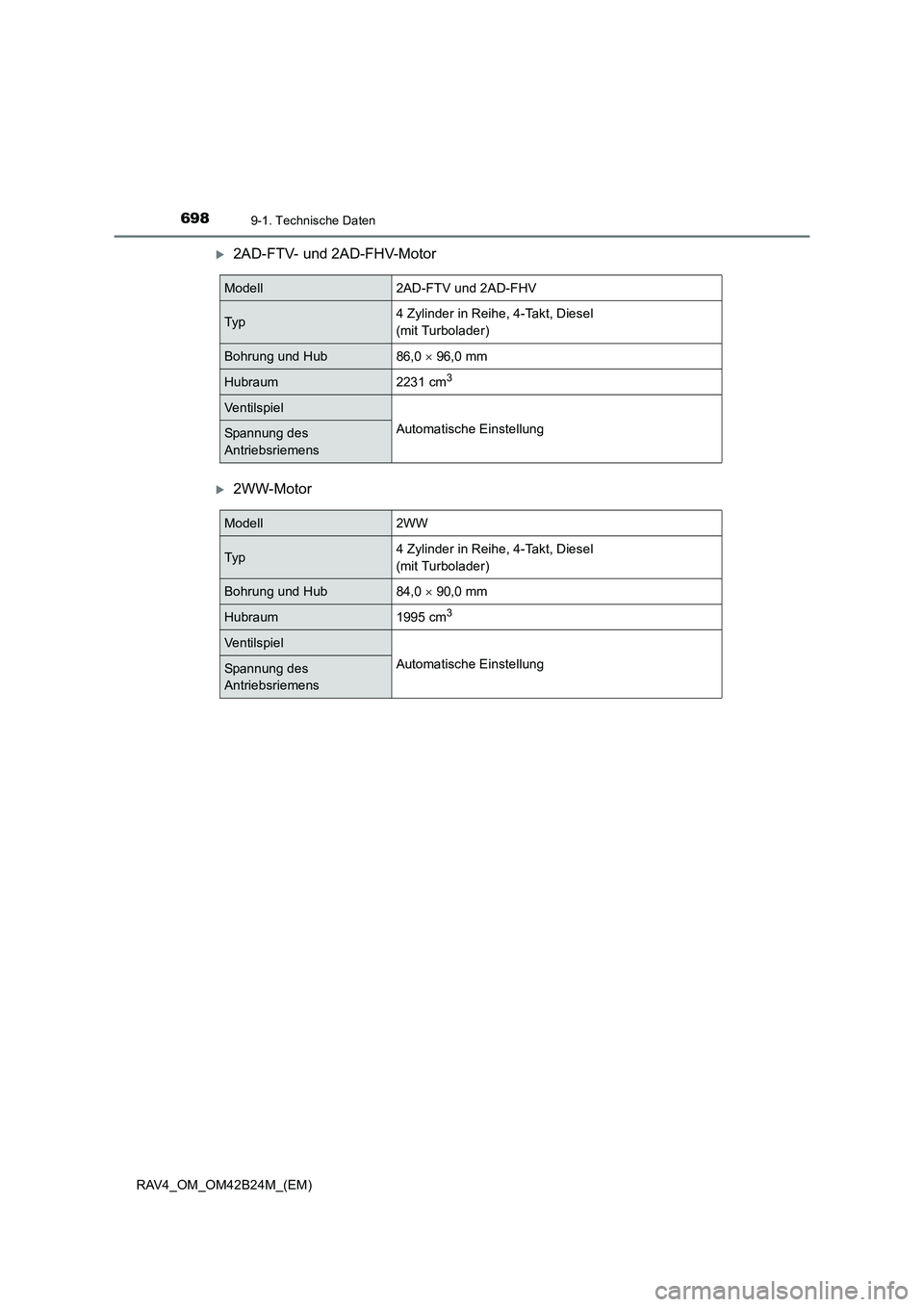

6989-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
X2AD-FTV- und 2AD-FHV-Motor
X2WW-Motor
Modell2AD-FTV und 2AD-FHV
Typ4 Zylinder in Reihe, 4-Takt, Diesel
(mit Turbolader)
Bohrung und Hub86,0 × 96,0 mm
Hubraum2231 cm3
Ventilspiel
Automatische EinstellungSpannung des
Antriebsriemens
Modell2WW
Typ4 Zylinder in Reihe, 4-Takt, Diesel
(mit Turbolader)
Bohrung und Hub84,0 × 90,0 mm
Hubraum1995 cm3
Ventilspiel
Automatische EinstellungSpannung des
Antriebsriemens

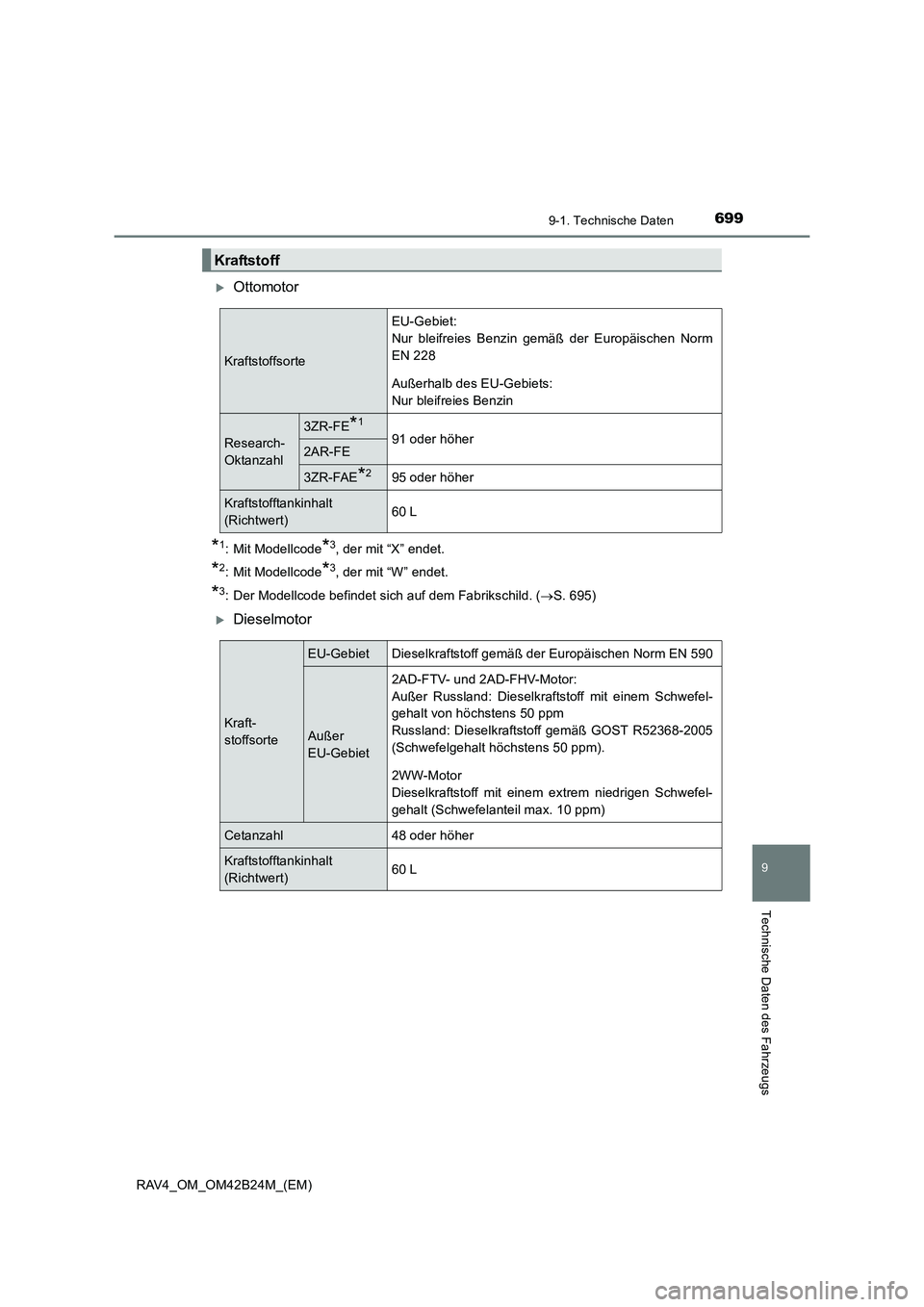

6999-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs
XOttomotor
*1: Mit Modellcode*3, der mit “X” endet.
*2: Mit Modellcode*3, der mit “W” endet.
*3: Der Modellcode befindet sich auf dem Fabrikschild. (→S. 695)
XDieselmotor
Kraftstoff
Kraftstoffsorte
EU-Gebiet:
Nur bleifreies Benzin gemäß der Europäischen Norm
EN 228
Außerhalb des EU-Gebiets:
Nur bleifreies Benzin
Research-
Oktanzahl
3ZR-FE*1
91 oder höher2AR-FE
3ZR-FAE*2 95 oder höher
Kraftstofftankinhalt
(Richtwert)60 L
Kraft-
stoffsorte
EU-GebietDieselkraftstoff gemäß der Europäischen Norm EN 590
Außer
EU-Gebiet
2AD-FTV- und 2AD-FHV-Motor:
Außer Russland: Dieselkraftstoff mit einem Schwefel-
gehalt von höchstens 50 ppm
Russland: Dieselkraftstoff gemäß GOST R52368-2005
(Schwefelgehalt höchstens 50 ppm).
2WW-Motor
Dieselkraftstoff mit einem extrem niedrigen Schwefel-
gehalt (Schwefelanteil max. 10 ppm)
Cetanzahl48 oder höher
Kraftstofftankinhalt
(Richtwert)60 L

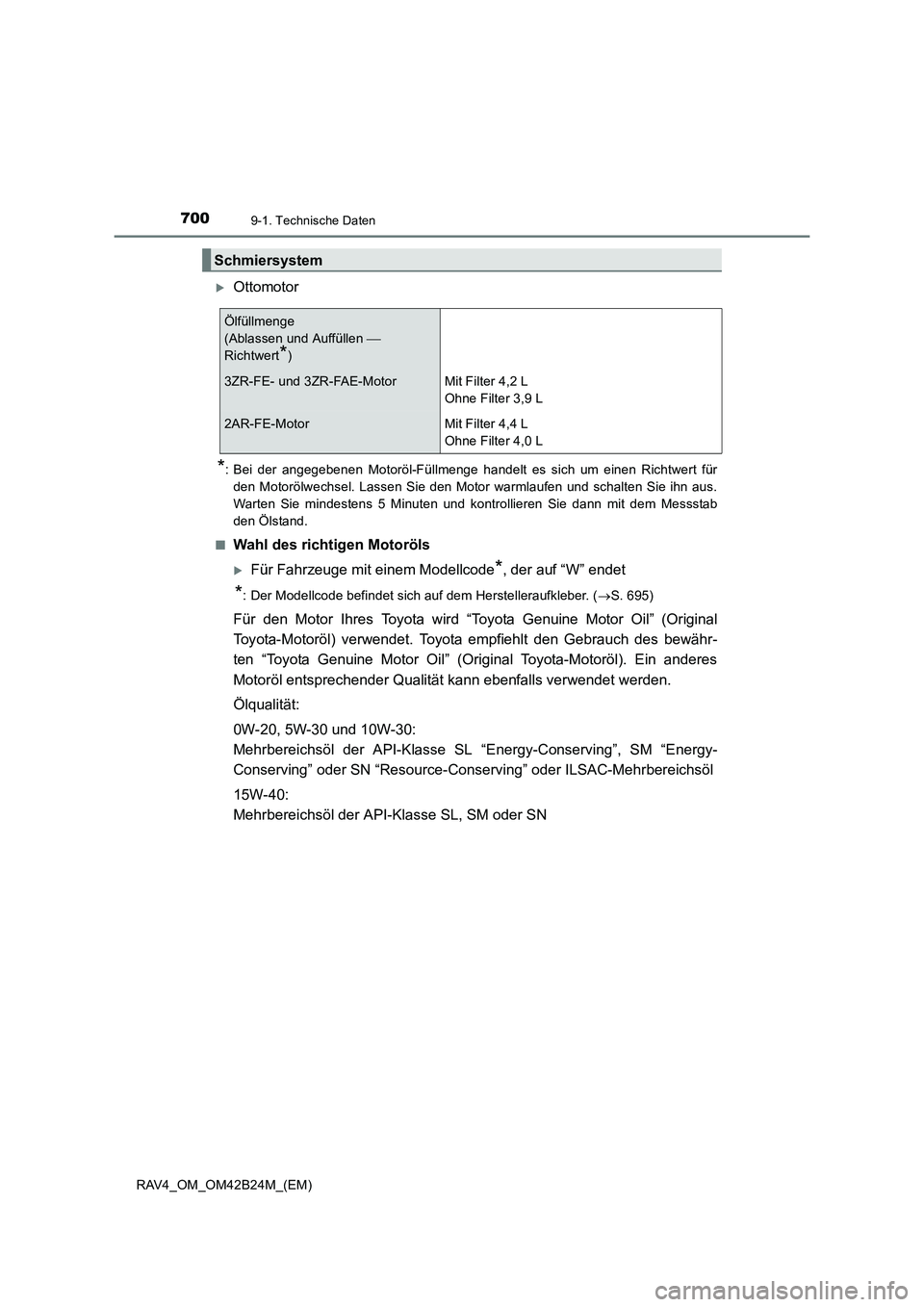

7009-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
XOttomotor
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert fürden Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
XFür Fahrzeuge mit einem Modellcode*, der auf “W” endet
*: Der Modellcode befindet sich auf dem Herstelleraufkleber. ( →S. 695)
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-
Conserving” oder SN “Resource-Cons erving” oder ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Schmiersystem
Ölfüllmenge
(Ablassen und Auffüllen 
Richtwert
*)
3ZR-FE- und 3ZR-FAE-MotorMit Filter 4,2 L
Ohne Filter 3,9 L
2AR-FE-MotorMit Filter 4,4 L
Ohne Filter 4,0 L

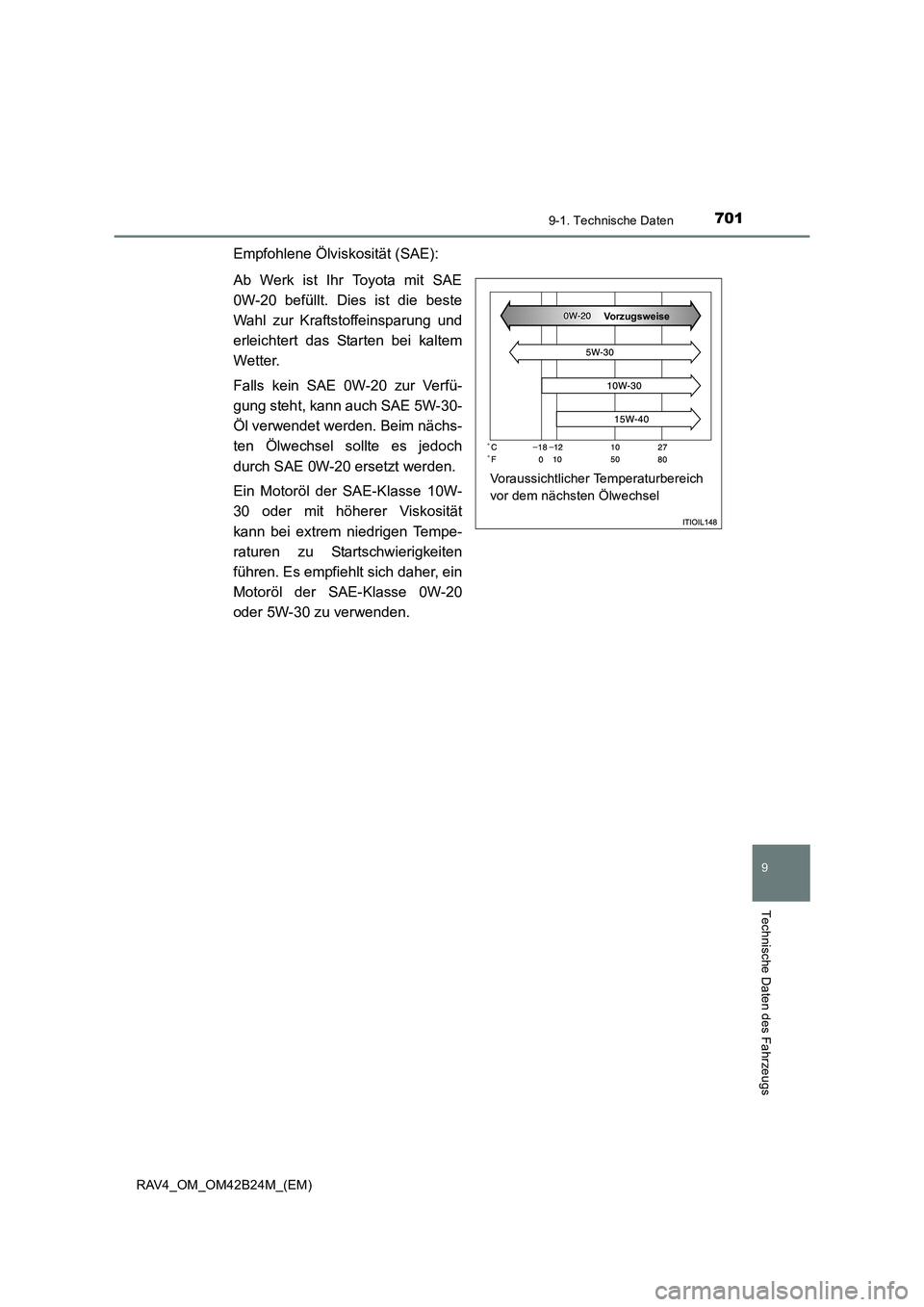

7019-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
0W-20 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Falls kein SAE 0W-20 zur Verfü-
gung steht, kann auch SAE 5W-30-
Öl verwendet werden. Beim nächs-
ten Ölwechsel sollte es jedoch
durch SAE 0W-20 ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Startschwierigkeiten
führen. Es empfiehlt sich daher, ein
Motoröl der SAE-Klasse 0W-20
oder 5W-30 zu verwenden.
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise

7029-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Leseweise der Ölbehälter-Etiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-Kennzeichnungen
angebracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

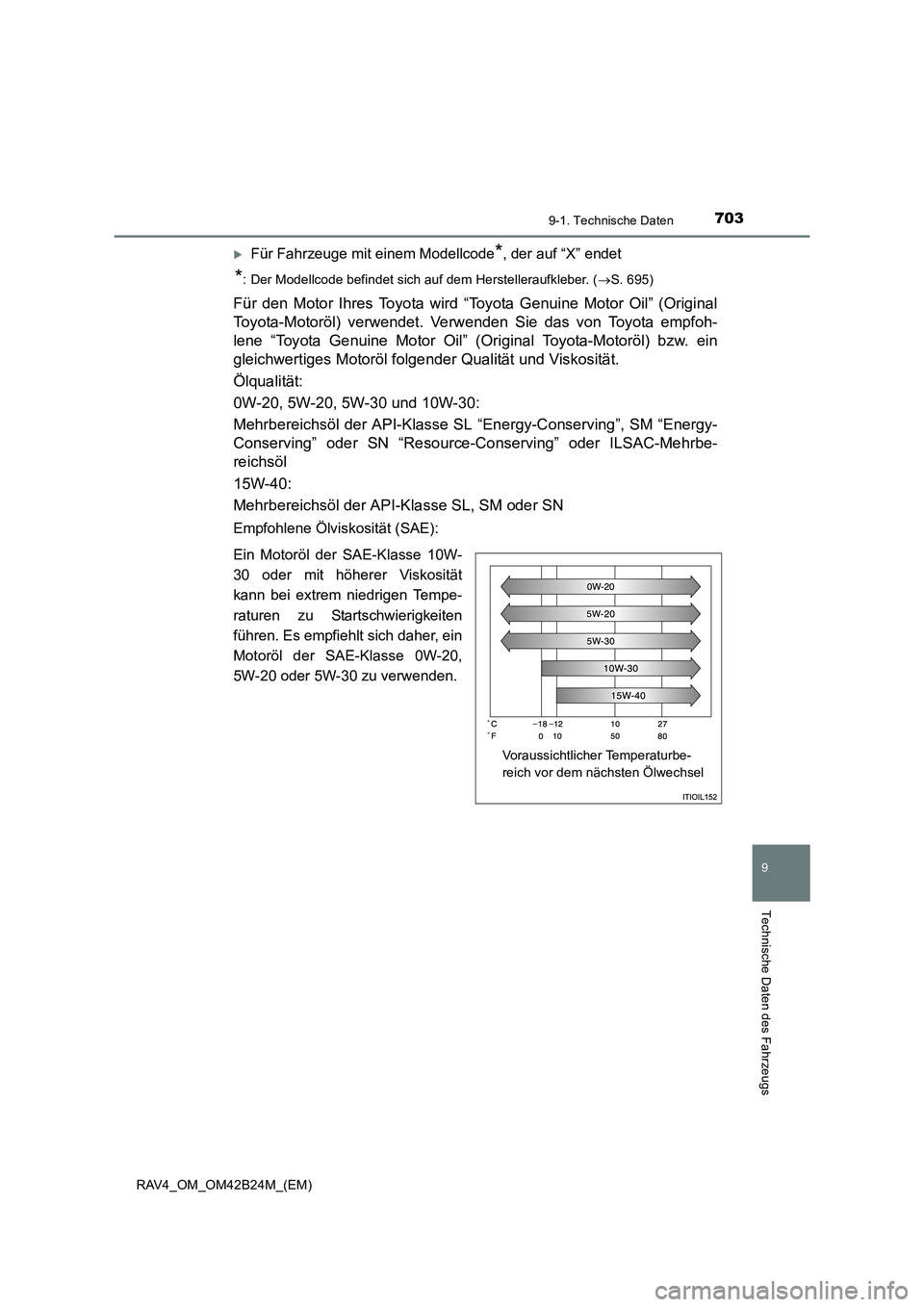

7039-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs
XFür Fahrzeuge mit einem Modellcode*, der auf “X” endet
*: Der Modellcode befindet sich auf dem Herstelleraufkleber. (→S. 695)
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Verwenden Sie das von Toyota empfoh-
lene “Toyota Genuine Motor Oil” (Original Toyota-Motoröl) bzw. ein
gleichwertiges Motoröl folgender Qualität und Viskosität.
Ölqualität:
0W-20, 5W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-
Conserving” oder SN “Resource-Conserving” oder ILSAC-Mehrbe-
reichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Empfohlene Ölviskosität (SAE):
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Startschwierigkeiten
führen. Es empfiehlt sich daher, ein
Motoröl der SAE-Klasse 0W-20,
5W-20 oder 5W-30 zu verwenden.
Voraussichtlicher Temperaturbe-
reich vor dem nächsten Ölwechsel

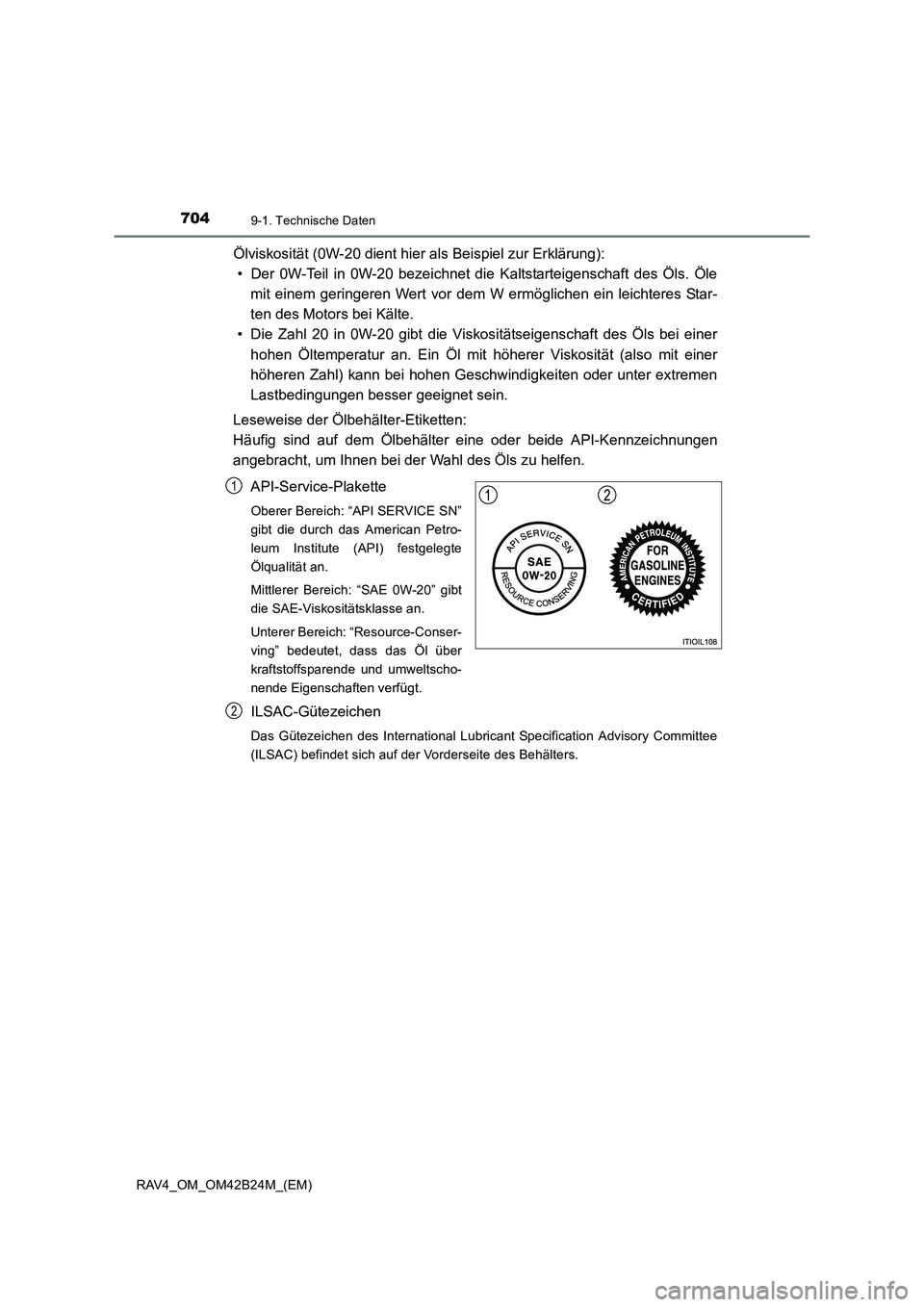

7049-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Leseweise der Ölbehälter-Etiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-Kennzeichnungen
angebracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2
