2016 TOYOTA RAV4 Betriebsanleitungen (in German)

7059-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs

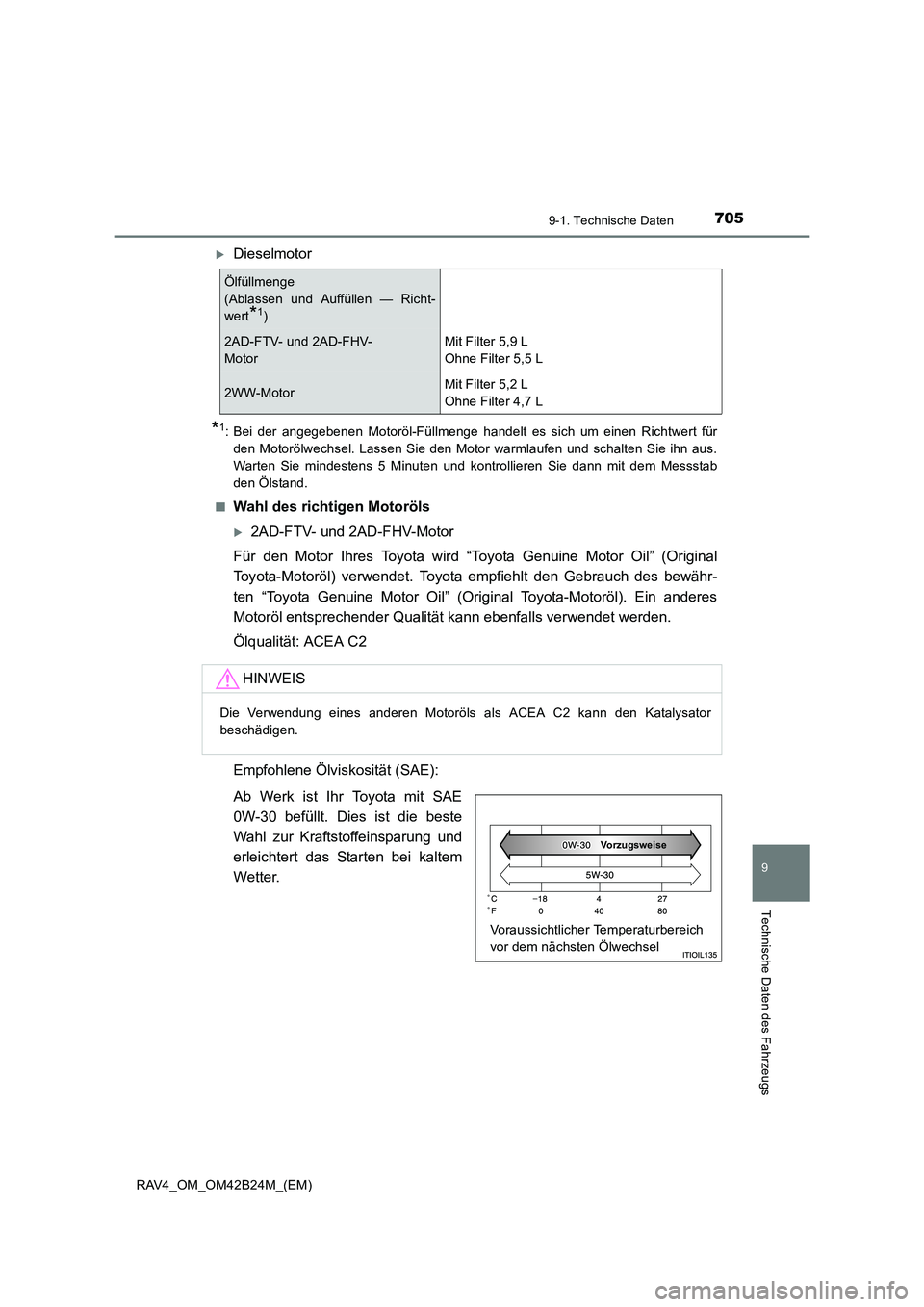

XDieselmotor
*1: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert fürden Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
X2AD-FTV- und 2AD-FHV-Motor
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität: ACEA C2
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
0W-30 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Ölfüllmenge
(Ablassen und Auffüllen — Richt-
wert
*1)
2AD-FTV- und 2AD-FHV-
MotorMit Filter 5,9 L
Ohne Filter 5,5 L
2WW-MotorMit Filter 5,2 L
Ohne Filter 4,7 L
HINWEIS
Die Verwendung eines anderen Motoröls als ACEA C2 kann den Katalysator
beschädigen.
Vorzugsweise
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel

7069-1. Technische Daten
RAV4_OM_OM42B24M_(EM)

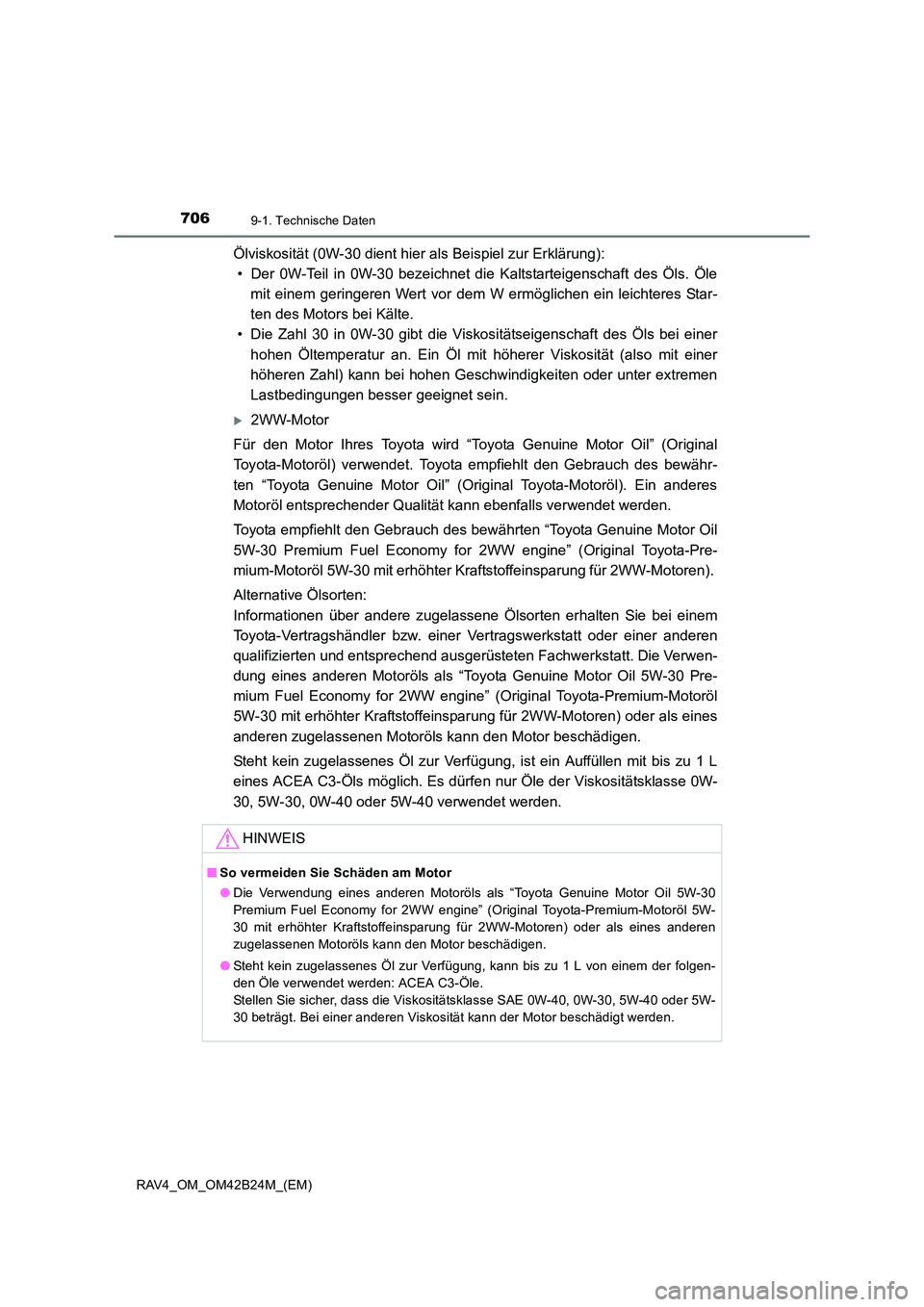

Ölviskosität (0W-30 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-30 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 30 in 0W-30 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
X2WW-Motor
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Toyota empfiehlt den Gebrauch des bewährten “Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 2WW engine” (Original Toyota-Pre-
mium-Motoröl 5W-30 mit erhöhter Kraf tstoffeinsparung für 2WW-Motoren).
Alternative Ölsorten:
Informationen über andere zugelassene Ölsorten erhalten Sie bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt. Die Verwen-
dung eines anderen Motoröls als “Toyota Genuine Motor Oil 5W-30 Pre-
mium Fuel Economy for 2WW engine” (Original Toyota-Premium-Motoröl
5W-30 mit erhöhter Kraftstoffeinsparung für 2WW-Motoren) oder als eines
anderen zugelassenen Motoröls kann den Motor beschädigen.
Steht kein zugelassenes Öl zur Verfügung, ist ein Auffüllen mit bis zu 1 L
eines ACEA C3-Öls möglich. Es dürfen nur Öle der Viskositätsklasse 0W-
30, 5W-30, 0W-40 oder 5W-40 verwendet werden.
HINWEIS
■ So vermeiden Sie Schäden am Motor
●Die Verwendung eines anderen Motoröls als “Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 2WW engine” (Original Toyota-Premium-Motoröl 5W-
30 mit erhöhter Kraftstoffeinsparung für 2WW-Motoren) oder als eines anderen
zugelassenen Motoröls kann den Motor beschädigen.
● Steht kein zugelassenes Öl zur Verfügung, kann bis zu 1 L von einem der folgen-
den Öle verwendet werden: ACEA C3-Öle.
Stellen Sie sicher, dass die Viskositätsklasse SAE 0W-40, 0W-30, 5W-40 oder 5W-
30 beträgt. Bei einer anderen Viskosität kann der Motor beschädigt werden.

7079-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs

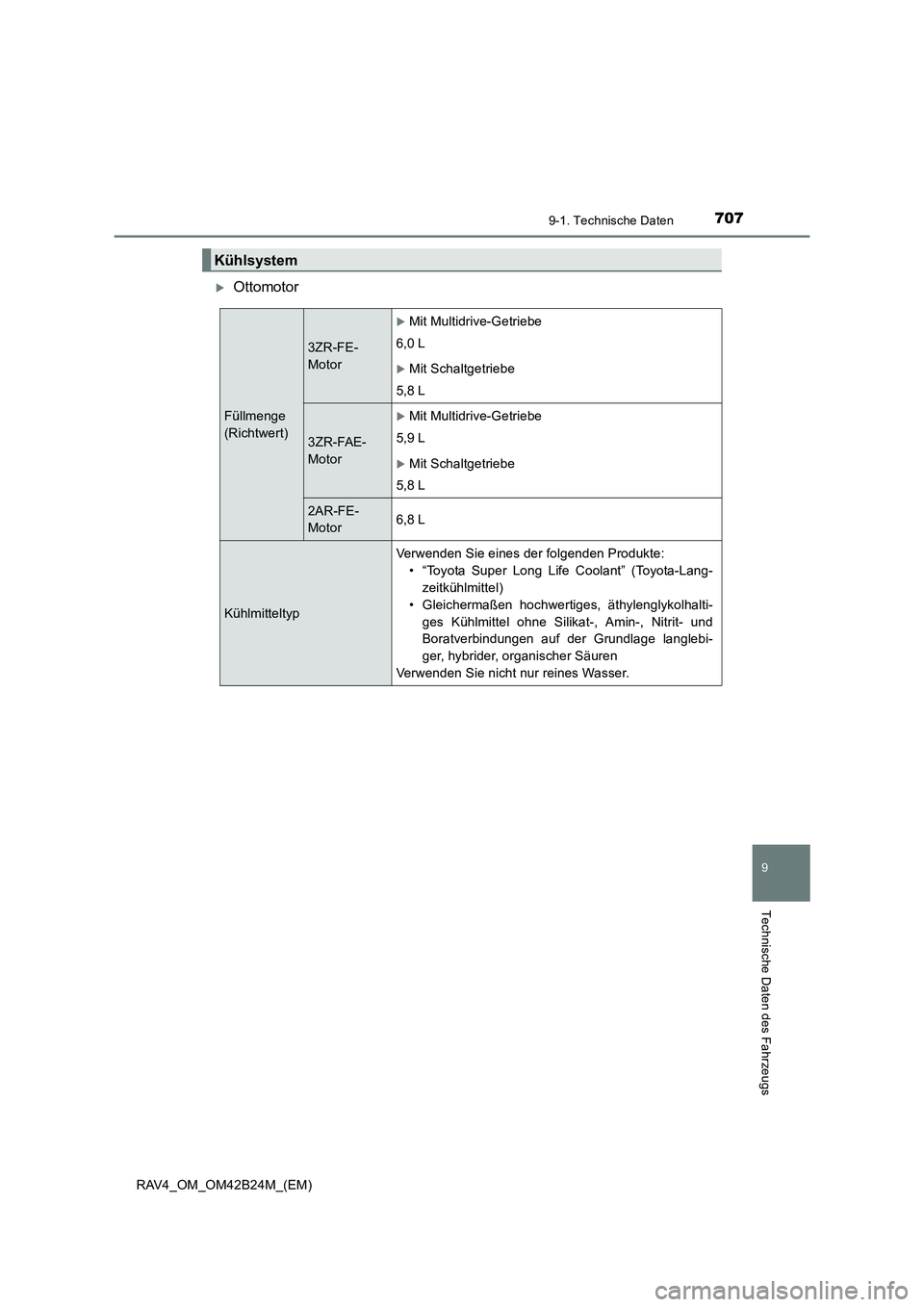

XOttomotor
Kühlsystem
Füllmenge
(Richtwert)
3ZR-FE-
Motor
XMit Multidrive-Getriebe
6,0 L
XMit Schaltgetriebe
5,8 L
3ZR-FAE-
Motor
XMit Multidrive-Getriebe
5,9 L
XMit Schaltgetriebe
5,8 L
2AR-FE-
Motor6,8 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte: • “Toyota Super Long Life Coolant” (Toyota-Lang-zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti- ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebi-
ger, hybrider, organischer Säuren
Verwenden Sie nicht nur reines Wasser.

7089-1. Technische Daten
RAV4_OM_OM42B24M_(EM)

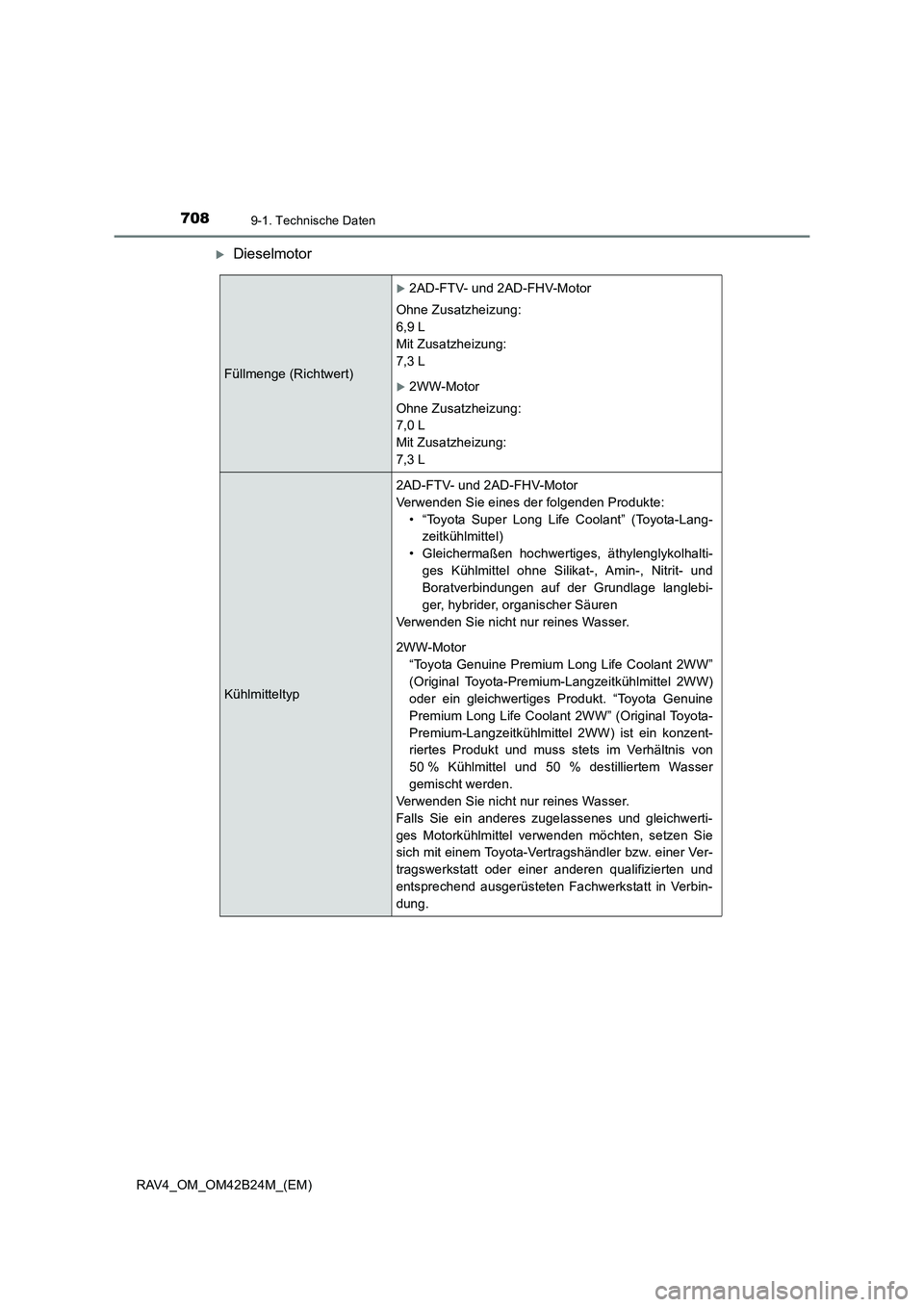

XDieselmotor
Füllmenge (Richtwert)
X2AD-FTV- und 2AD-FHV-Motor
Ohne Zusatzheizung:
6,9 L
Mit Zusatzheizung:
7,3 L
X2WW-Motor
Ohne Zusatzheizung:
7,0 L
Mit Zusatzheizung:
7,3 L
Kühlmitteltyp
2AD-FTV- und 2AD-FHV-Motor
Verwenden Sie eines der folgenden Produkte: • “Toyota Super Long Life Coolant” (Toyota-Lang-zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti- ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebi-
ger, hybrider, organischer Säuren
Verwenden Sie nicht nur reines Wasser.
2WW-Motor “Toyota Genuine Premium Long Life Coolant 2WW”
(Original Toyota-Premium-Langzeitkühlmittel 2WW)
oder ein gleichwertiges Produkt. “Toyota Genuine
Premium Long Life Coolant 2WW” (Original Toyota-
Premium-Langzeitkühlmittel 2WW) ist ein konzent-
riertes Produkt und muss stets im Verhältnis von
50 % Kühlmittel und 50 % destilliertem Wasser
gemischt werden.
Verwenden Sie nicht nur reines Wasser.
Falls Sie ein anderes zugelassenes und gleichwerti-
ges Motorkühlmittel verwenden möchten, setzen Sie
sich mit einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung.

7099-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs
Ihr Toyota-Fahrzeug ist ab Werk mit “Toyota Genuine Differential Gear Oil” (Original
Toyota-Differenzialöl) gefüllt.
Verwenden Sie das von Toyota empfohlene “Toyota Genuine Differential Gear Oil”
(Original Toyota-Differenzialöl) bzw. ein gleichwertiges Differenzialöl entsprechender
Qualität, das den oben genannten Spezifikationen entspricht. Weitere Informationen
erhalten Sie bei allen Toyota-Vertragshändlern bzw. Vertragswerkstätten oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.

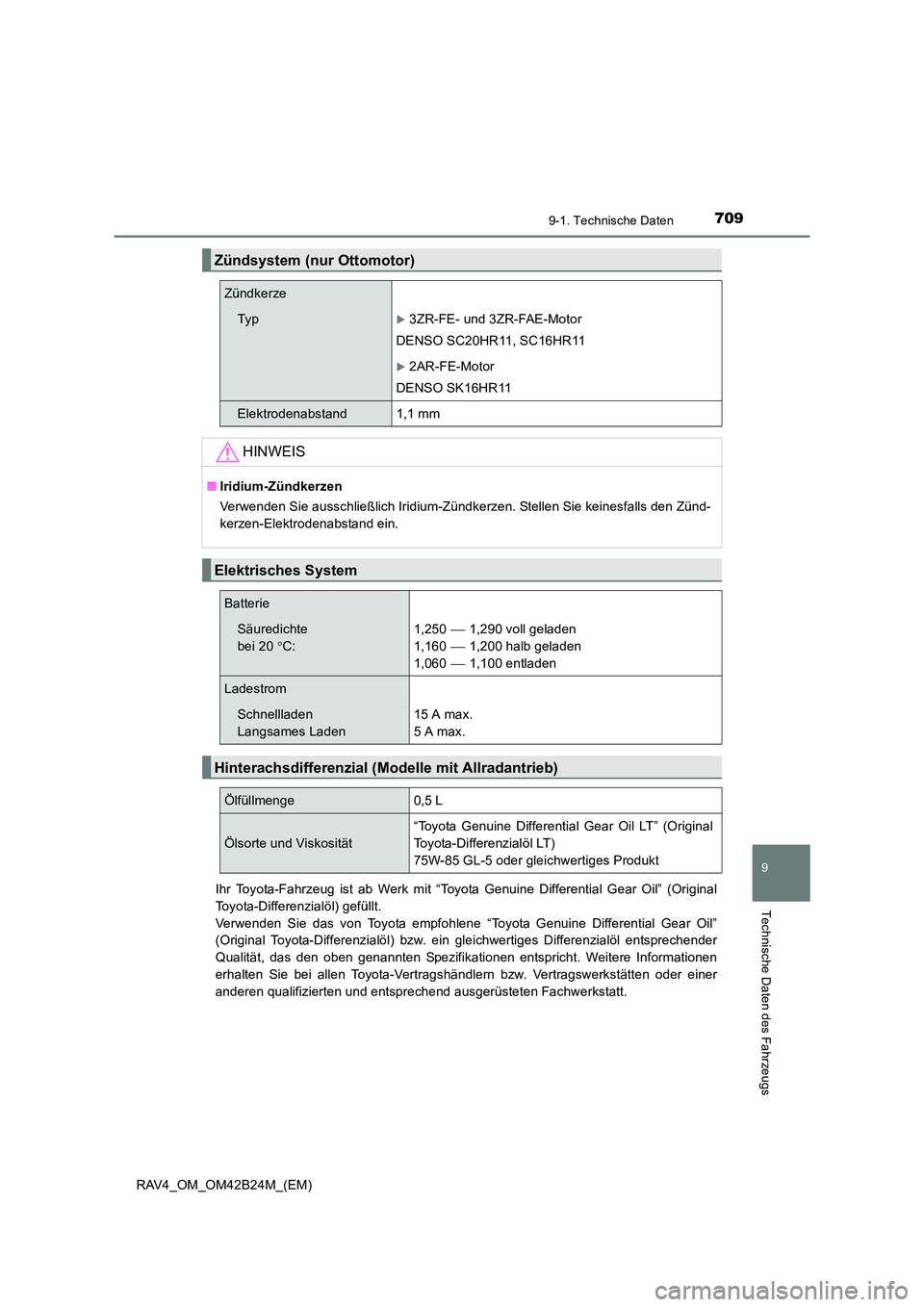

Zündsystem (nur Ottomotor)
Zündkerze
Ty pX3ZR-FE- und 3ZR-FAE-Motor
DENSO SC20HR11, SC16HR11
X2AR-FE-Motor
DENSO SK16HR11
Elektrodenabstand1,1 mm
HINWEIS
■ Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zünd-
kerzen-Elektrodenabstand ein.
Elektrisches System
Batterie
Säuredichte
bei 20 °C: 1,250  1,290 voll geladen
1,160
 1,200 halb geladen
1,060
 1,100 entladen
Ladestrom
Schnellladen
Langsames Laden15 A max.
5 A max.
Hinterachsdifferenzial (Modelle mit Allradantrieb)
Ölfüllmenge0,5 L
Ölsorte und Viskosität
“Toyota Genuine Differential Gear Oil LT” (Original
Toyota-Differenzialöl LT)
75W-85 GL-5 oder gleichwertiges Produkt

7109-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
*: Bei der Angabe der Ölfüllmenge handelt es sich um einen Richtwert. Sollte ein Ölwechsel erforderlich sein, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
*1: Bei der Angabe der Ölfüllmenge handelt es sich um einen Richtwert. Sollte ein Ölwechsel erforderlich sein, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
*2: Mit Modellcode*4, der mit “X” endet.
*3: Mit Modellcode*4, der mit “W” endet.
*4: Der Modellcode befindet sich auf dem Fabrikschild. ( →S. 695)

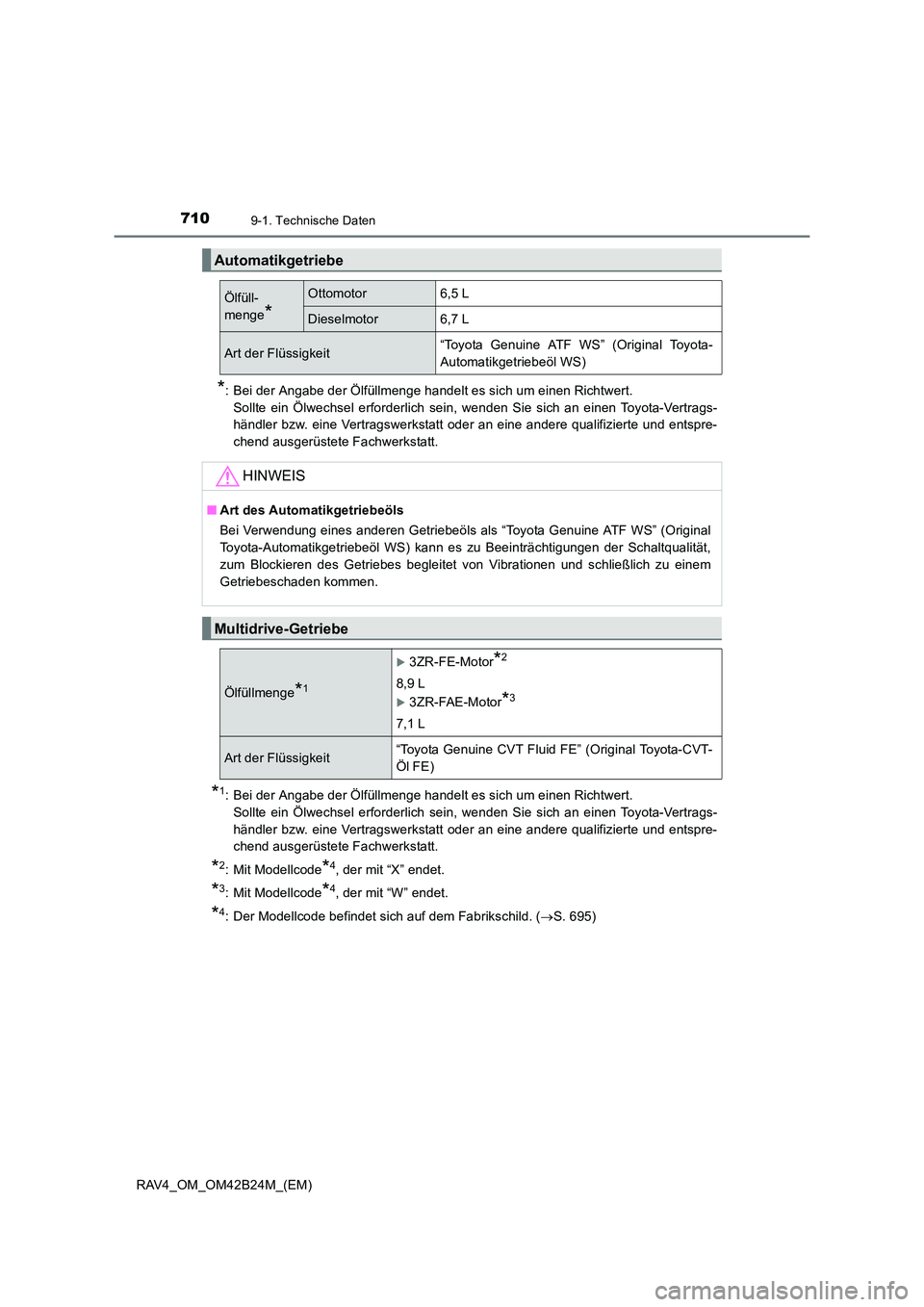

Automatikgetriebe
Ölfüll-
menge
*
Ottomotor6,5 L
Dieselmotor6,7 L
Art der Flüssigkeit“Toyota Genuine ATF WS” (Original Toyota-
Automatikgetriebeöl WS)
HINWEIS
■ Art des Automatikgetriebeöls
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original
Toyota-Automatikgetriebeöl WS) kann es zu Beeinträchtigungen der Schaltqualität,
zum Blockieren des Getriebes begleitet von Vibrationen und schließlich zu einem
Getriebeschaden kommen.
Multidrive-Getriebe
Ölfüllmenge*1
X3ZR-FE-Motor*2
8,9 L
X3ZR-FAE-Motor*3
7,1 L
Art der Flüssigkeit“Toyota Genuine CVT Fluid FE” (Original Toyota-CVT-
Öl FE)

7119-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs

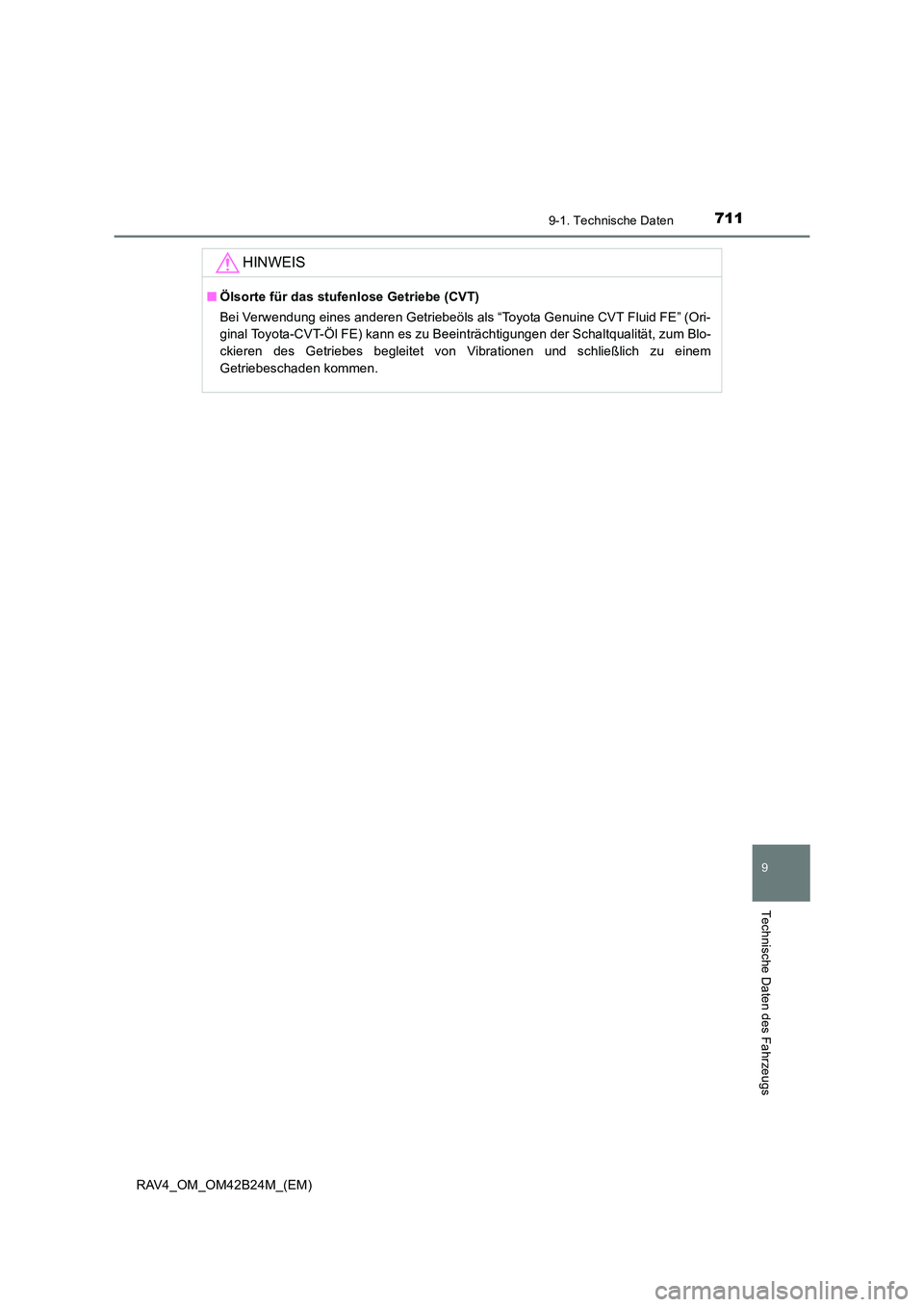

HINWEIS
■Ölsorte für das stufenlose Getriebe (CVT)
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine CVT Fluid FE” (Ori-
ginal Toyota-CVT-Öl FE) kann es zu Beeinträchtigungen der Schaltqualität, zum Blo-
ckieren des Getriebes begleitet von Vibrationen und schließlich zu einem
Getriebeschaden kommen.

7129-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
Schaltgetriebe
Getrie-
beöl-
füllmengeOttomotor2,4 L
Dieselmotor2,1 L
Getriebeölsorte
Verwenden Sie eines der folgenden Produkte:
• “TOYOTA Genuine Manual TransmissionGear Oil LV” (Original TOYOTA-Schaltgetrie-
beöl LV)
• Ein anderes Getriebeöl, das den Spezifikati- onen API GL-4 und SAE 75W entspricht
HINWEIS
■ Schaltgetriebeöl
Bitte beachten Sie, dass es abhängig von den Eigenschaften des verwendeten
Getriebeöls oder den Betriebsbedingungen zu einer Veränderung oder Beeinträchti-
gung des Leerlaufgeräuschs, des Schaltgefühls und/oder des Kraftstoffverbrauchs
kommen kann. Toyota empfiehlt für eine optimale Leistung die Verwendung von
“TOYOTA Genuine Manual Transmission Gear Oil LV” (Original TOYOTA-Schaltge-
triebeöl LV).
Kupplung
Kupplungspedalspiel5—15 mm
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4
