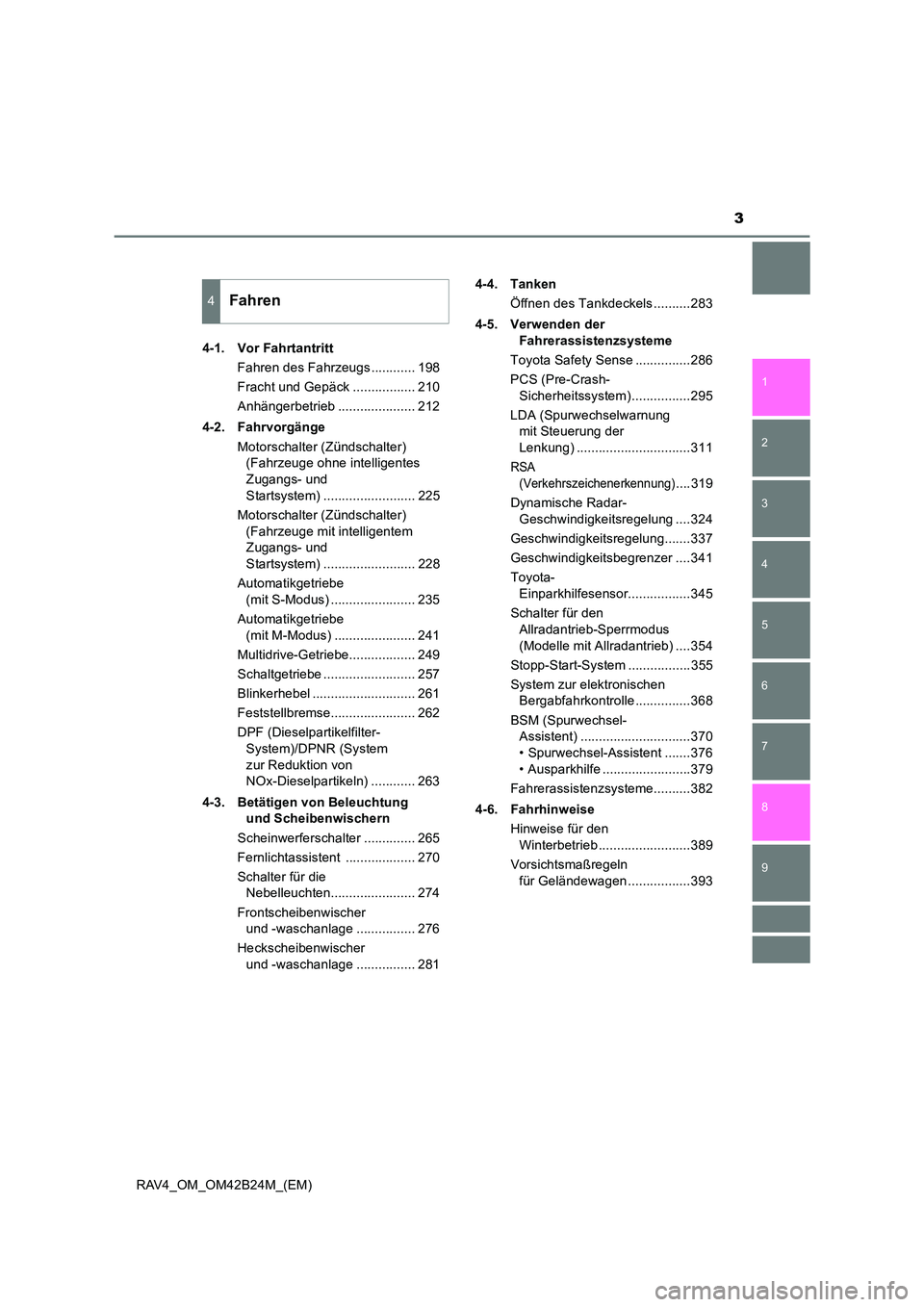

RAV4_OM_OM42B24M_(EM)4-1. Vor Fahrtantritt
Fahren des Fahrzeugs ............ 198
Fracht und Gepäck ................. 210
Anhängerbetrieb ..................... 212
4-2. Fahrvorgänge Motorschalter (Zündschalter) (Fahrzeuge ohne intelligentes
Zugangs- und
Startsystem) ......................... 225
Motorschalter (Zündschalter) (Fahrzeuge mit intelligentem
Zugangs- und
Startsystem) ......................... 228
Automatikgetriebe (mit S-Modus) ....................... 235
Automatikgetriebe (mit M-Modus) ...................... 241
Multidrive-Getriebe.................. 249
Schaltgetriebe ......................... 257
Blinkerhebel ............................ 261
Feststellbremse....................... 262
DPF (Dieselpartikelfilter- System)/DPNR (System
zur Reduktion von
NOx-Dieselpartikeln) ............ 263
4-3. Betätigen von Beleuchtung und Scheibenwischern
Scheinwerferschalter .............. 265
Fernlichtassistent ................... 270
Schalter für die Nebelleuchten....................... 274
Frontscheibenwischer und -waschanlage ................ 276
Heckscheibenwischer und -waschanlage ................ 281 4-4. Tanken
Öffnen des Tankdeckels ..........283
4-5. Verwenden der Fahrerassistenzsysteme
Toyota Safety Sense ...............286
PCS (Pre-Crash- Sicherheitssystem) ................295
LDA (Spurwechselwarnung mit Steuerung der
Lenkung) ...............................311
RSA
(Verkehrszeichenerkennung)
....319
Dynamische Radar- Geschwindigkeitsregelung ....324
Geschwindigkeitsregelung.......337
Geschwindigkeitsbegrenzer ....341
Toyota- Einparkhilfesensor.................345
Schalter für den Allradantrieb-Sperrmodus
(Modelle mit Allradantrieb) ....354
Stopp-Start-System .................355
System zur elektronischen Bergabfahrkontrolle ...............368
BSM (Spurwechsel- Assistent) ..............................370
• Spurwechsel-Assistent .......376
• Ausparkhilfe ........................379
Fahrerassistenzsysteme..........382
4-6. Fahrhinweise Hinweise für den Winterbetrieb .........................389
Vorsichtsmaßregeln für Geländewagen .................393
4Fahren

21Bildindex
RAV4_OM_OM42B24M_(EM)Schalter für die Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 596
Schalter für den Toyota-Einparkhilfesensor
*2 . . . . . . . . . . . . . . . . S. 345
Panoramabildschirm-Schalter
*1, 2
Schalter VSC OFF. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 384
Fahrmodus-Wahlschalter
*2. . . . . . . . . . . . . . . . . . . . . . . . S. 237, 243, 251
Sport-Modus-Schalter
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 258
Deaktivierungsschalter für das Stopp-Start-System
*2. . . . . . . . . . S. 356
Schalter für die Vordersitzheizung
*2. . . . . . . . . . . . . . . . . . . . . . . . S. 489
Schalter für die Zusatzheizung
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . S. 486
Schalter für den Frontscheibenwischer-Enteiser
*2 . . . . . . . . S. 472, 480
Schalter für die Frontscheibenheizung
*2 . . . . . . . . . . . . . . . . . . . . S. 480
AUX-Anschluss/USB-Anschluss
*1, 2. . . . . . . . . . . . . . . . S. 403, 427, 434
Bordnetz-Steckdosen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 514
Schalter für die Rücksitzheizung
*2 . . . . . . . . . . . . . . . . . . . . . . . . . S. 489
*1: Siehe “Navigations- und Multimediasystem Betriebsanleitung”.
*2: Falls vorhanden
1
2
3
4
5
6
7
8
9
10

29Bildindex
RAV4_OM_OM42B24M_(EM)Schalter VSC OFF. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 384
Schalter für den Toyota-Einparkhilfesensor
*2 . . . . . . . . . . . . . . . . S. 345
Schalter für die Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 596
Fahrmodus-Wahlschalter
*2. . . . . . . . . . . . . . . . . . . . . . . . S. 237, 243, 251
Sport-Modus-Schalter
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 258
Deaktivierungsschalter für das Stopp-Start-System
*2. . . . . . . . . . S. 356
Bordnetz-Steckdosen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 514
Schalter für die Vordersitzheizung
*2. . . . . . . . . . . . . . . . . . . . . . . . S. 489
AUX-Anschluss/USB-Anschluss
*1, 2. . . . . . . . . . . . . . . . S. 403, 427, 434
*1: Siehe “Navigations- und Multimediasystem Betriebsanleitung”.
*2: Falls vorhanden
1
2
3
4
5
6
7

31Bildindex

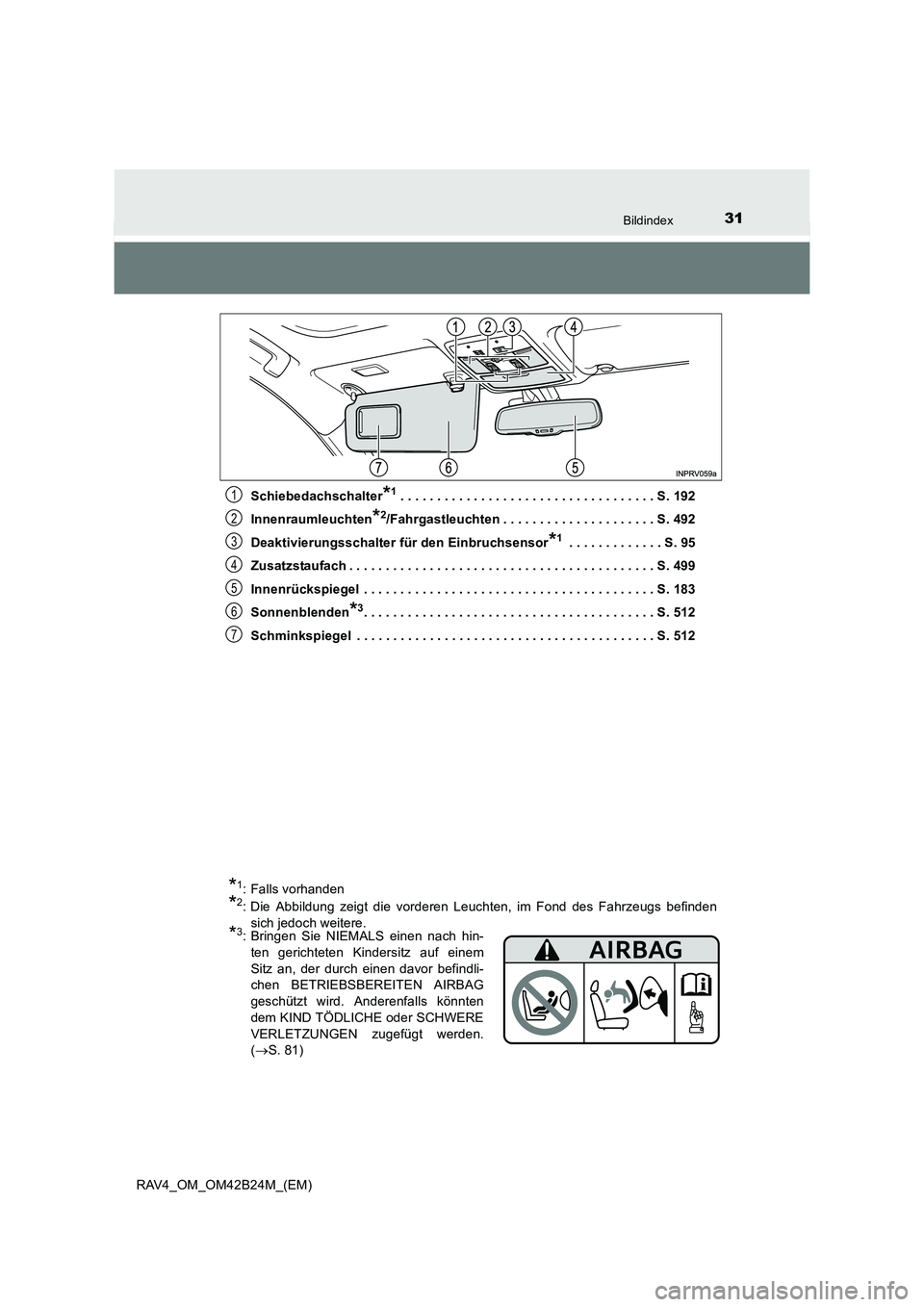

RAV4_OM_OM42B24M_(EM)Schiebedachschalter
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 192
Innenraumleuchten
*2/Fahrgastleuchten . . . . . . . . . . . . . . . . . . . . . S. 492
Deaktivierungsschalter für den Einbruchsensor
*1 . . . . . . . . . . . . . S. 95
Zusatzstaufach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 499
Innenrückspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 183
Sonnenblenden
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 512
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 512
1
2
3
*1: Falls vorhanden
*2: Die Abbildung zeigt die vorderen Leuchten, im Fond des Fahrzeugs befinden sich jedoch weitere.
*3: Bringen Sie NIEMALS einen nach hin-ten gerichteten Kindersitz auf einem
Sitz an, der durch einen davor befindli-
chen BETRIEBSBEREITEN AIRBAG
geschützt wird. Anderenfalls könnten
dem KIND TÖDLICHE oder SCHWERE
VERLETZUNGEN zugefügt werden.
(→ S. 81)
4
5
6
7

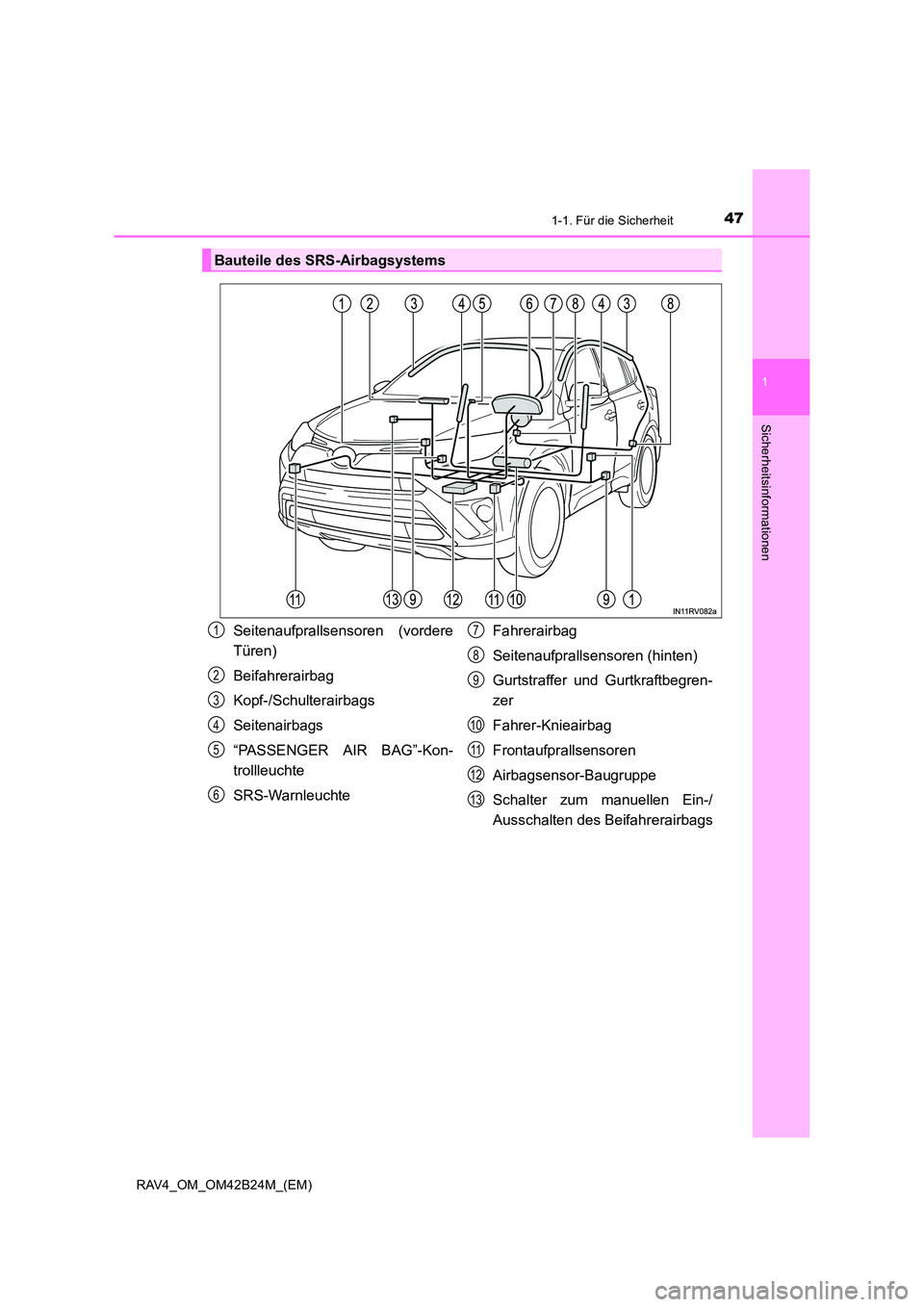

471-1. Für die Sicherheit
1
RAV4_OM_OM42B24M_(EM)
Sicherheitsinformationen
Bauteile des SRS-Airbagsystems
Seitenaufprallsensoren (vordere
Türen)
Beifahrerairbag
Kopf-/Schulterairbags
Seitenairbags
“PASSENGER AIR BAG”-Kon-
trollleuchte
SRS-WarnleuchteFahrerairbag
Seitenaufprallsensoren (hinten)
Gurtstraffer und Gurtkraftbegren-
zer
Fahrer-Knieairbag
Frontaufprallsensoren
Airbagsensor-Baugruppe
Schalter zum manuellen Ein-/
Ausschalten des Beifahrerairbags1
2
3
4
5
6
7
8
9
10
11
12
13

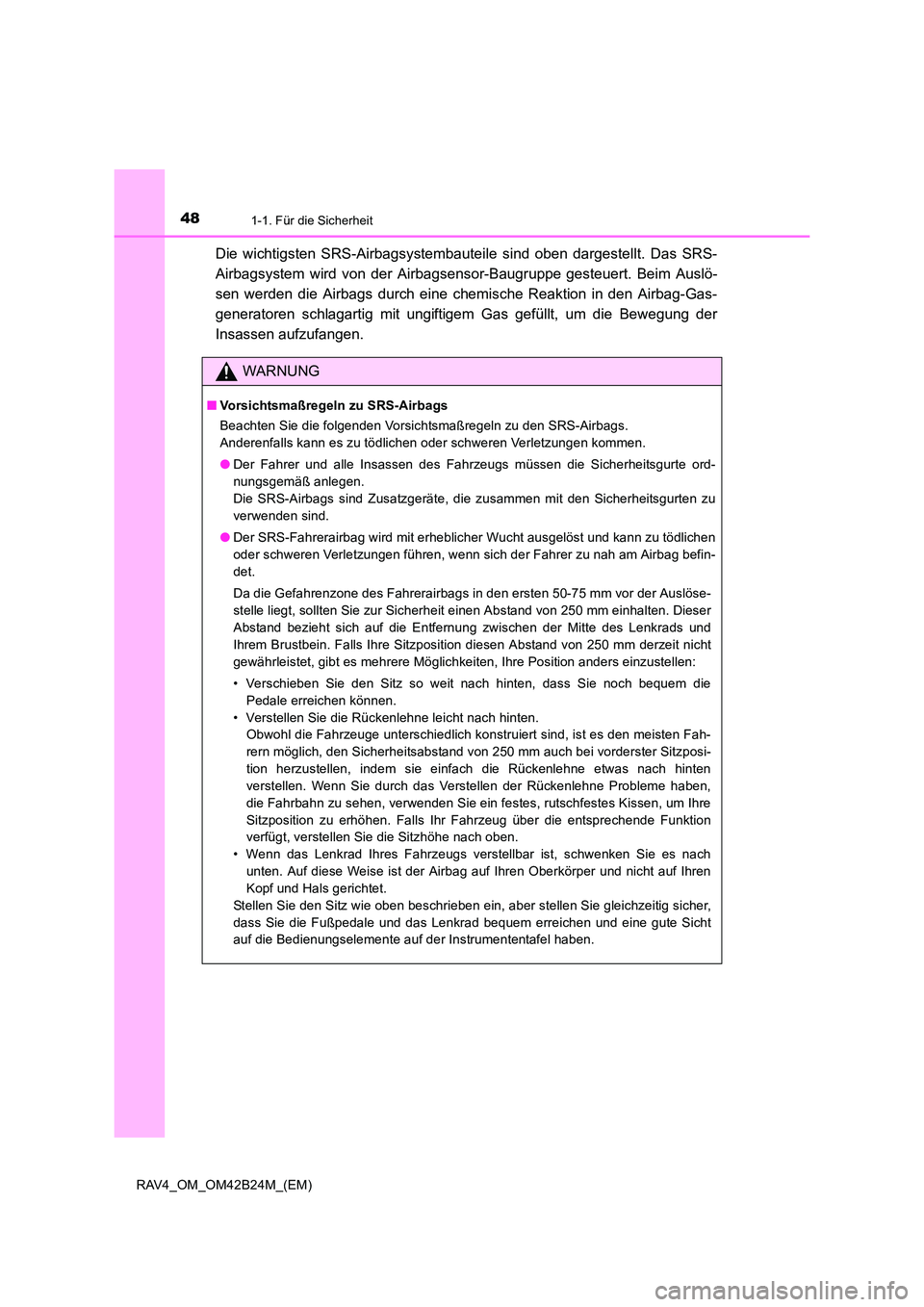

481-1. Für die Sicherheit
RAV4_OM_OM42B24M_(EM)
Die wichtigsten SRS-Airbagsystembauteile sind oben dargestellt. Das SRS-
Airbagsystem wird von der Airbagsensor-Baugruppe gesteuert. Beim Auslö-
sen werden die Airbags durch eine chemische Reaktion in den Airbag-Gas-
generatoren schlagartig mit ungiftigem Gas gefüllt, um die Bewegung der
Insassen aufzufangen.
WARNUNG
■ Vorsichtsmaßregeln zu SRS-Airbags
Beachten Sie die folgenden Vorsichtsmaßregeln zu den SRS-Airbags.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Der Fahrer und alle Insassen des Fahrzeugs müssen die Sicherheitsgurte ord-
nungsgemäß anlegen.
Die SRS-Airbags sind Zusatzgeräte, die zusammen mit den Sicherheitsgurten zu
verwenden sind.
● Der SRS-Fahrerairbag wird mit erheblicher Wucht ausgelöst und kann zu tödlichen
oder schweren Verletzungen führen, wenn sich der Fahrer zu nah am Airbag befin-
det.
Da die Gefahrenzone des Fahrerairbags in den ersten 50-75 mm vor der Auslöse-
stelle liegt, sollten Sie zur Sicherheit einen Abstand von 250 mm einhalten. Dieser
Abstand bezieht sich auf die Entfernung zwischen der Mitte des Lenkrads und
Ihrem Brustbein. Falls Ihre Sitzposition diesen Abstand von 250 mm derzeit nicht
gewährleistet, gibt es mehrere Möglichkeiten, Ihre Position anders einzustellen:
• Verschieben Sie den Sitz so weit nach hinten, dass Sie noch bequem die
Pedale erreichen können.
• Verstellen Sie die Rückenlehne leicht nach hinten. Obwohl die Fahrzeuge unterschiedlich konstruiert sind, ist es den meisten Fah-
rern möglich, den Sicherheitsabstand von 250 mm auch bei vorderster Sitzposi-
tion herzustellen, indem sie einfach die Rückenlehne etwas nach hinten
verstellen. Wenn Sie durch das Verstellen der Rückenlehne Probleme haben,
die Fahrbahn zu sehen, verwenden Sie ein festes, rutschfestes Kissen, um Ihre
Sitzposition zu erhöhen. Falls Ihr Fahrzeug über die entsprechende Funktion
verfügt, verstellen Sie die Sitzhöhe nach oben.
• Wenn das Lenkrad Ihres Fahrzeugs verstellbar ist, schwenken Sie es nach unten. Auf diese Weise ist der Airbag auf Ihren Oberkörper und nicht auf Ihren
Kopf und Hals gerichtet.
Stellen Sie den Sitz wie oben beschrieben ein, aber stellen Sie gleichzeitig sicher,
dass Sie die Fußpedale und das Lenkrad bequem erreichen und eine gute Sicht
auf die Bedienungselemente auf der Instrumententafel haben.

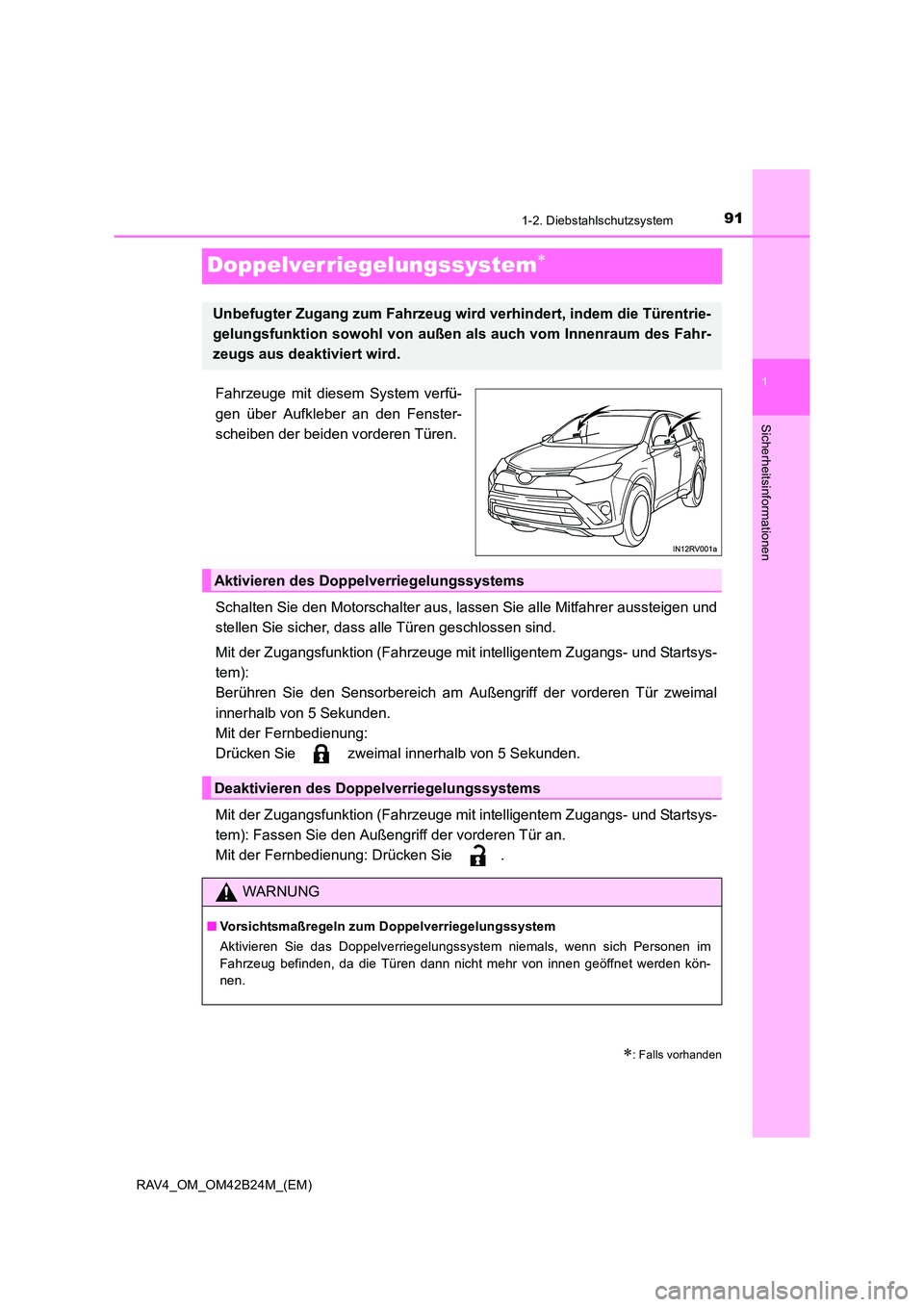

91
1
1-2. Diebstahlschutzsystem
RAV4_OM_OM42B24M_(EM)
Sicherheitsinformationen
Doppelverriegelungssystem∗
Fahrzeuge mit diesem System verfü-
gen über Aufkleber an den Fenster-
scheiben der beiden vorderen Türen.
Schalten Sie den Motorschalter aus, lassen Sie alle Mitfahrer aussteigen und
stellen Sie sicher, dass alle Türen geschlossen sind.
Mit der Zugangsfunktion (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem):
Berühren Sie den Sensorbereich am Außengriff der vorderen Tür zweimal
innerhalb von 5 Sekunden.
Mit der Fernbedienung:
Drücken Sie zweimal innerhalb von 5 Sekunden.
Mit der Zugangsfunktion (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem): Fassen Sie den Außengriff der vorderen Tür an.
Mit der Fernbedienung: Drücken Sie .
∗: Falls vorhanden
Unbefugter Zugang zum Fahrzeug wird verhindert, indem die Türentrie-
gelungsfunktion sowohl von außen als auch vom Innenraum des Fahr-
zeugs aus deaktiviert wird.
Aktivieren des Doppelverriegelungssystems
Deaktivieren des Doppelverriegelungssystems
WARNUNG
■ Vorsichtsmaßregeln zum Doppelverriegelungssystem
Aktivieren Sie das Doppelverriegelungssystem niemals, wenn sich Personen im
Fahrzeug befinden, da die Türen dann nicht mehr von innen geöffnet werden kön-
nen.

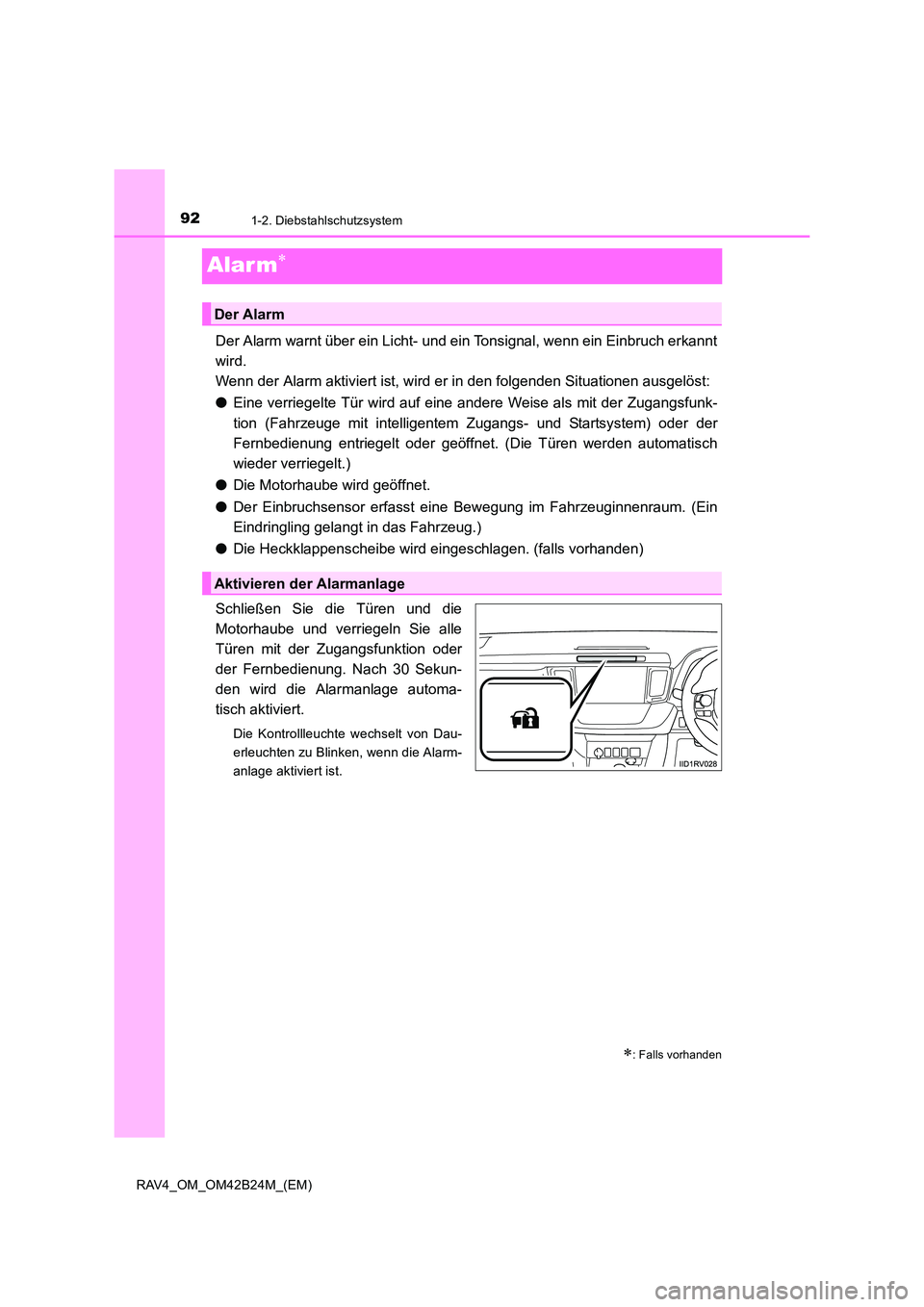

921-2. Diebstahlschutzsystem
RAV4_OM_OM42B24M_(EM)
Alar m∗
Der Alarm warnt über ein Licht- und ein Tonsignal, wenn ein Einbruch erkannt
wird.
Wenn der Alarm aktiviert ist, wird er in den folgenden Situationen ausgelöst:
●Eine verriegelte Tür wird auf eine andere Weise als mit der Zugangsfunk-
tion (Fahrzeuge mit intelligentem Zugangs- und Startsystem) oder der
Fernbedienung entriegelt oder geöffnet. (Die Türen werden automatisch
wieder verriegelt.)
● Die Motorhaube wird geöffnet.
● Der Einbruchsensor erfasst eine Bewegung im Fahrzeuginnenraum. (Ein
Eindringling gelangt in das Fahrzeug.)
● Die Heckklappenscheibe wird eingeschlagen. (falls vorhanden)
Schließen Sie die Türen und die
Motorhaube und verriegeln Sie alle
Türen mit der Zugangsfunktion oder
der Fernbedienung. Nach 30 Sekun-
den wird die Alarmanlage automa-
tisch aktiviert.
Die Kontrollleuchte wechselt von Dau-
erleuchten zu Blinken, wenn die Alarm-
anlage aktiviert ist.
∗: Falls vorhanden
Der Alarm
Aktivieren der Alarmanlage
