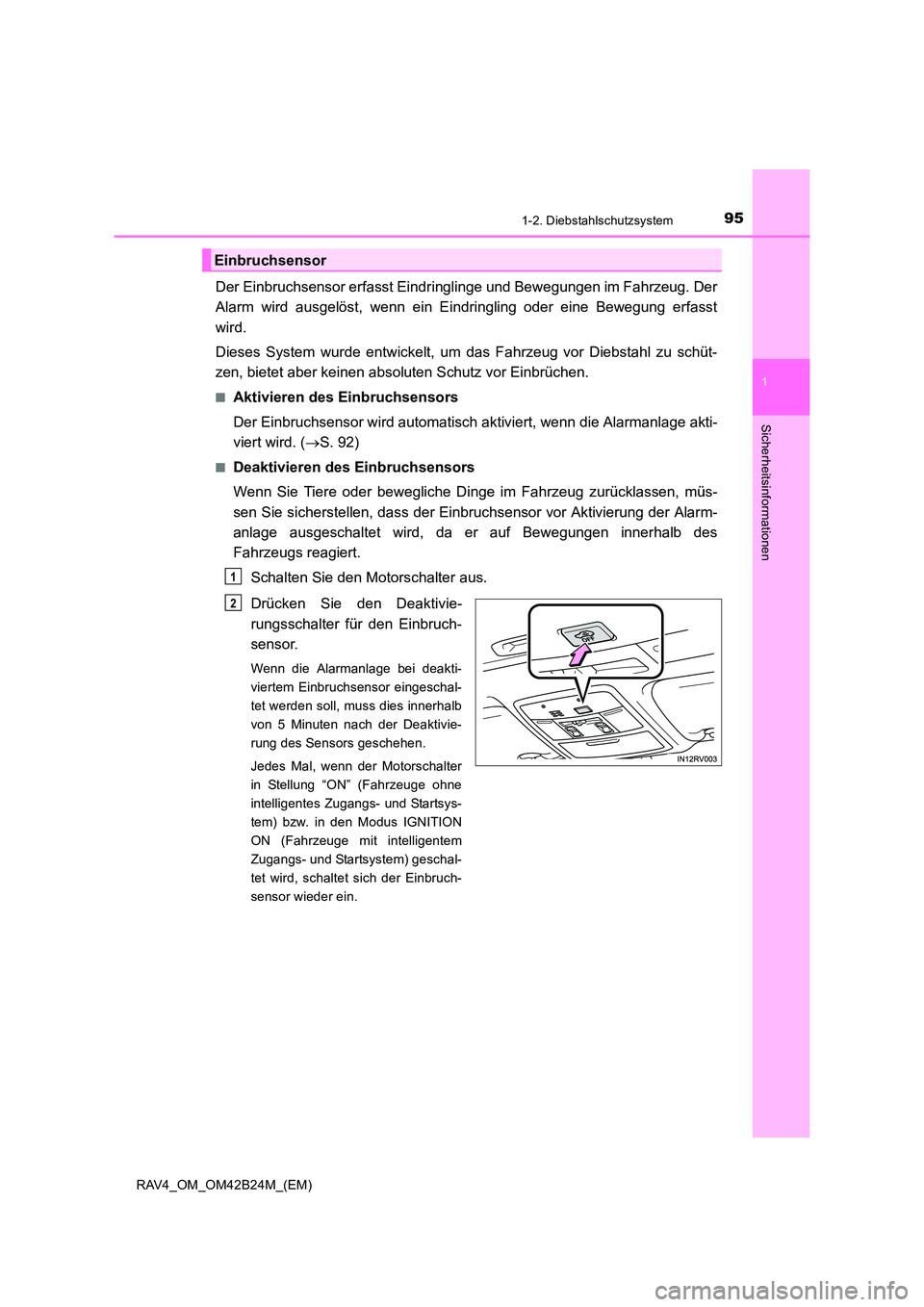

951-2. Diebstahlschutzsystem
1
RAV4_OM_OM42B24M_(EM)
Sicherheitsinformationen
Der Einbruchsensor erfasst Eindringlinge und Bewegungen im Fahrzeug. Der
Alarm wird ausgelöst, wenn ein Eindringling oder eine Bewegung erfasst
wird.
Dieses System wurde entwickelt, um das Fahrzeug vor Diebstahl zu schüt-
zen, bietet aber keinen absoluten Schutz vor Einbrüchen.
■Aktivieren des Einbruchsensors
Der Einbruchsensor wird automatisch aktiviert, wenn die Alarmanlage akti-
viert wird. ( →S. 92)
■Deaktivieren des Einbruchsensors
Wenn Sie Tiere oder bewegliche Dinge im Fahrzeug zurücklassen, müs-
sen Sie sicherstellen, dass der Einbruchsensor vor Aktivierung der Alarm-
anlage ausgeschaltet wird, da er auf Bewegungen innerhalb des
Fahrzeugs reagiert.
Schalten Sie den Motorschalter aus.
Drücken Sie den Deaktivie-
rungsschalter für den Einbruch-
sensor.
Wenn die Alarmanlage bei deakti-
viertem Einbruchsensor eingeschal-
tet werden soll, muss dies innerhalb
von 5 Minuten nach der Deaktivie-
rung des Sensors geschehen.
Jedes Mal, wenn der Motorschalter
in Stellung “ON” (Fahrzeuge ohne
intelligentes Zugangs- und Startsys-
tem) bzw. in den Modus IGNITION
ON (Fahrzeuge mit intelligentem
Zugangs- und Startsystem) geschal-
tet wird, schaltet sich der Einbruch-
sensor wieder ein.
Einbruchsensor
1
2

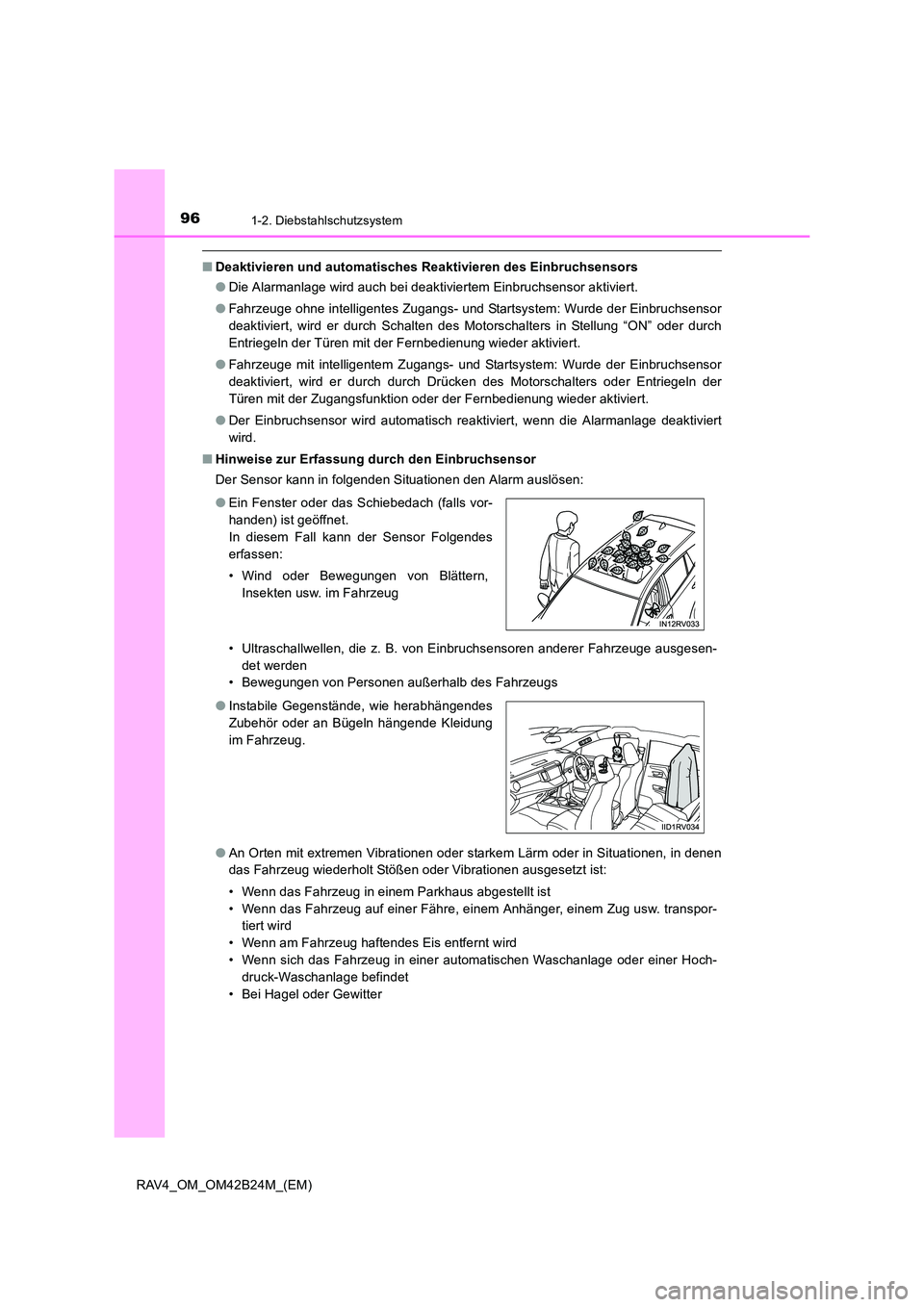

961-2. Diebstahlschutzsystem
RAV4_OM_OM42B24M_(EM)
■Deaktivieren und automatisches Reaktivieren des Einbruchsensors
●Die Alarmanlage wird auch bei deaktiviertem Einbruchsensor aktiviert.
● Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Wurde der Einbruchsensor
deaktiviert, wird er durch Schalten des Motorschalters in Stellung “ON” oder durch
Entriegeln der Türen mit der Fernbedienung wieder aktiviert.
● Fahrzeuge mit intelligentem Zugangs- und Startsystem: Wurde der Einbruchsensor
deaktiviert, wird er durch durch Drücken des Motorschalters oder Entriegeln der
Türen mit der Zugangsfunktion oder der Fernbedienung wieder aktiviert.
● Der Einbruchsensor wird automatisch reaktiviert, wenn die Alarmanlage deaktiviert
wird.
■ Hinweise zur Erfassung durch den Einbruchsensor
Der Sensor kann in folgenden Situationen den Alarm auslösen:
• Ultraschallwellen, die z. B. von Einbruchsensoren anderer Fahrzeuge ausgesen-det werden
• Bewegungen von Personen außerhalb des Fahrzeugs
● An Orten mit extremen Vibrationen oder starkem Lärm oder in Situationen, in denen
das Fahrzeug wiederholt Stößen oder Vibrationen ausgesetzt ist:
• Wenn das Fahrzeug in einem Parkhaus abgestellt ist
• Wenn das Fahrzeug auf einer Fähre, einem Anhänger, einem Zug usw. transpor-
tiert wird
• Wenn am Fahrzeug haftendes Eis entfernt wird
• Wenn sich das Fahrzeug in einer automatischen Waschanlage oder einer Hoch- druck-Waschanlage befindet
• Bei Hagel oder Gewitter
●
Ein Fenster oder das Schiebedach (falls vor-
handen) ist geöffnet.
In diesem Fall kann der Sensor Folgendes
erfassen:
• Wind oder Bewegungen von Blättern,
Insekten usw. im Fahrzeug
● Instabile Gegenstände, wie herabhängendes
Zubehör oder an Bügeln hängende Kleidung
im Fahrzeug.

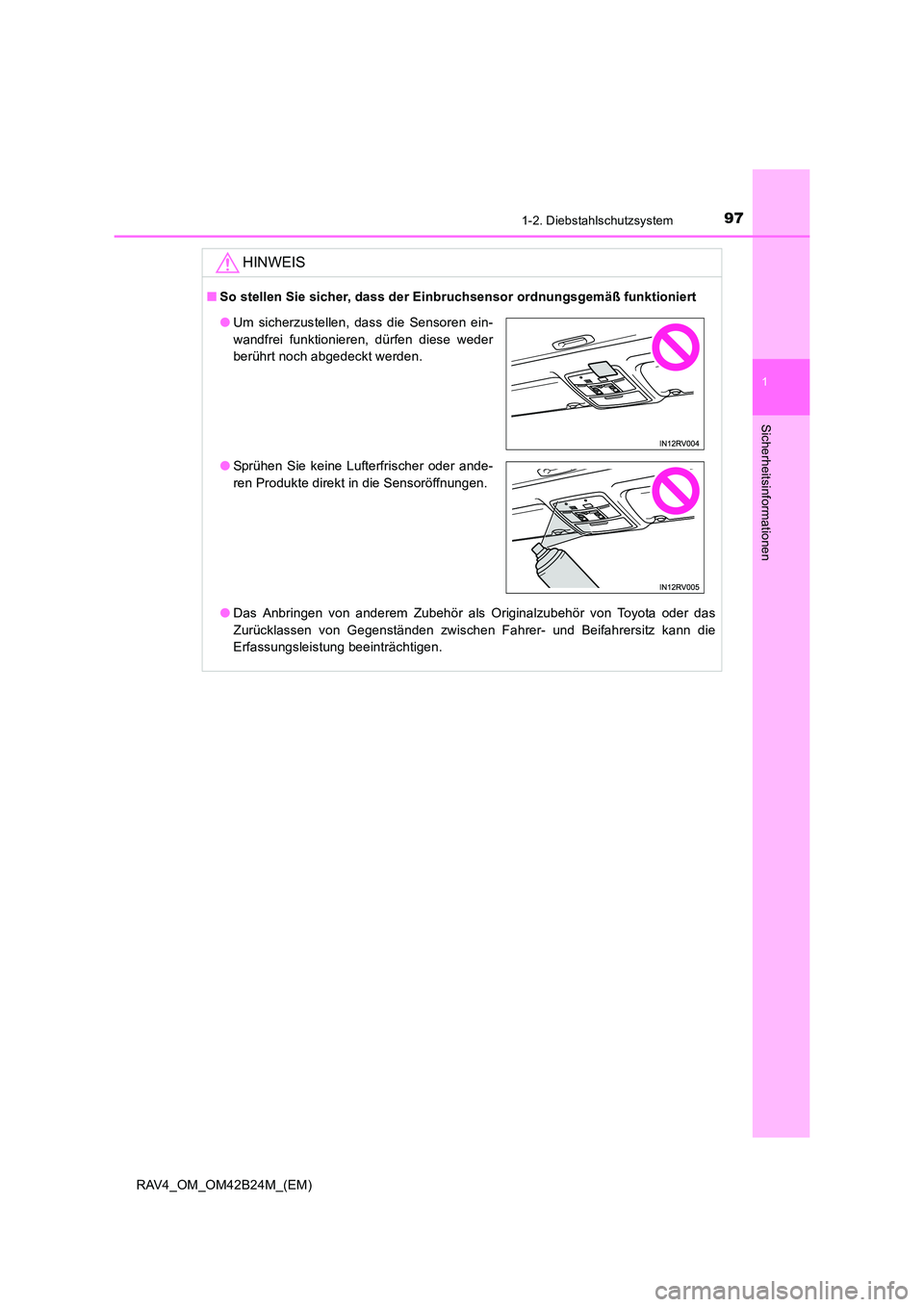

971-2. Diebstahlschutzsystem
1
RAV4_OM_OM42B24M_(EM)
Sicherheitsinformationen
HINWEIS
■So stellen Sie sicher, dass der Einbruchsensor ordnungsgemäß funktioniert
●Das Anbringen von anderem Zubehör als Originalzubehör von Toyota oder das
Zurücklassen von Gegenständen zwischen Fahrer- und Beifahrersitz kann die
Erfassungsleistung beeinträchtigen.
●Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen diese weder
berührt noch abgedeckt werden.
● Sprühen Sie keine Lufterfrischer oder ande-
ren Produkte direkt in die Sensoröffnungen.

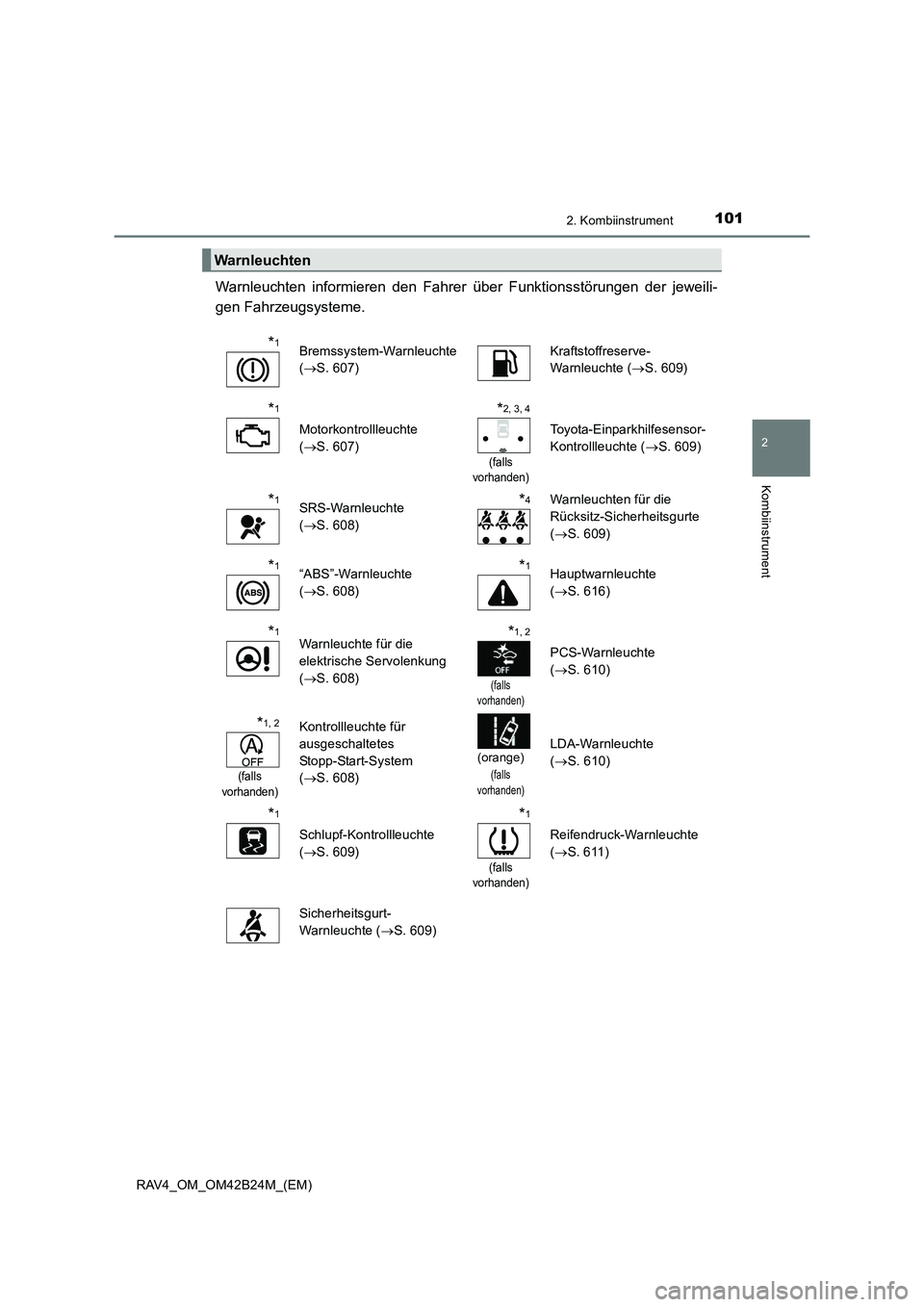

1012. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42B24M_(EM)
Warnleuchten informieren den Fahrer über Funktionsstörungen der jeweili-
gen Fahrzeugsysteme.
Warnleuchten
*1Bremssystem-Warnleuchte
( → S. 607)Kraftstoffreserve-
Warnleuchte ( →S. 609)
*1
Motorkontrollleuchte
(→ S. 607)
*2, 3, 4
(falls
vorhanden)
Toyota-Einparkhilfesensor-
Kontrollleuchte ( →S. 609)
*1SRS-Warnleuchte
(→ S. 608)*4Warnleuchten für die
Rücksitz-Sicherheitsgurte
(→ S. 609)
*1“ABS”-Warnleuchte
(→ S. 608)*1Hauptwarnleuchte
(→ S. 616)
*1Warnleuchte für die
elektrische Servolenkung
(→ S. 608)*1, 2
(falls
vorhanden)
PCS-Warnleuchte
( → S. 610)
*1, 2
(falls
vorhanden)
Kontrollleuchte für
ausgeschaltetes
Stopp-Start-System
( → S. 608)
(orange)
(falls
vorhanden)
LDA-Warnleuchte
( → S. 610)
*1
Schlupf-Kontrollleuchte
(→ S. 609)
*1
(falls
vorhanden)
Reifendruck-Warnleuchte
( → S. 611)
Sicherheitsgurt-
Warnleuchte ( →S. 609)

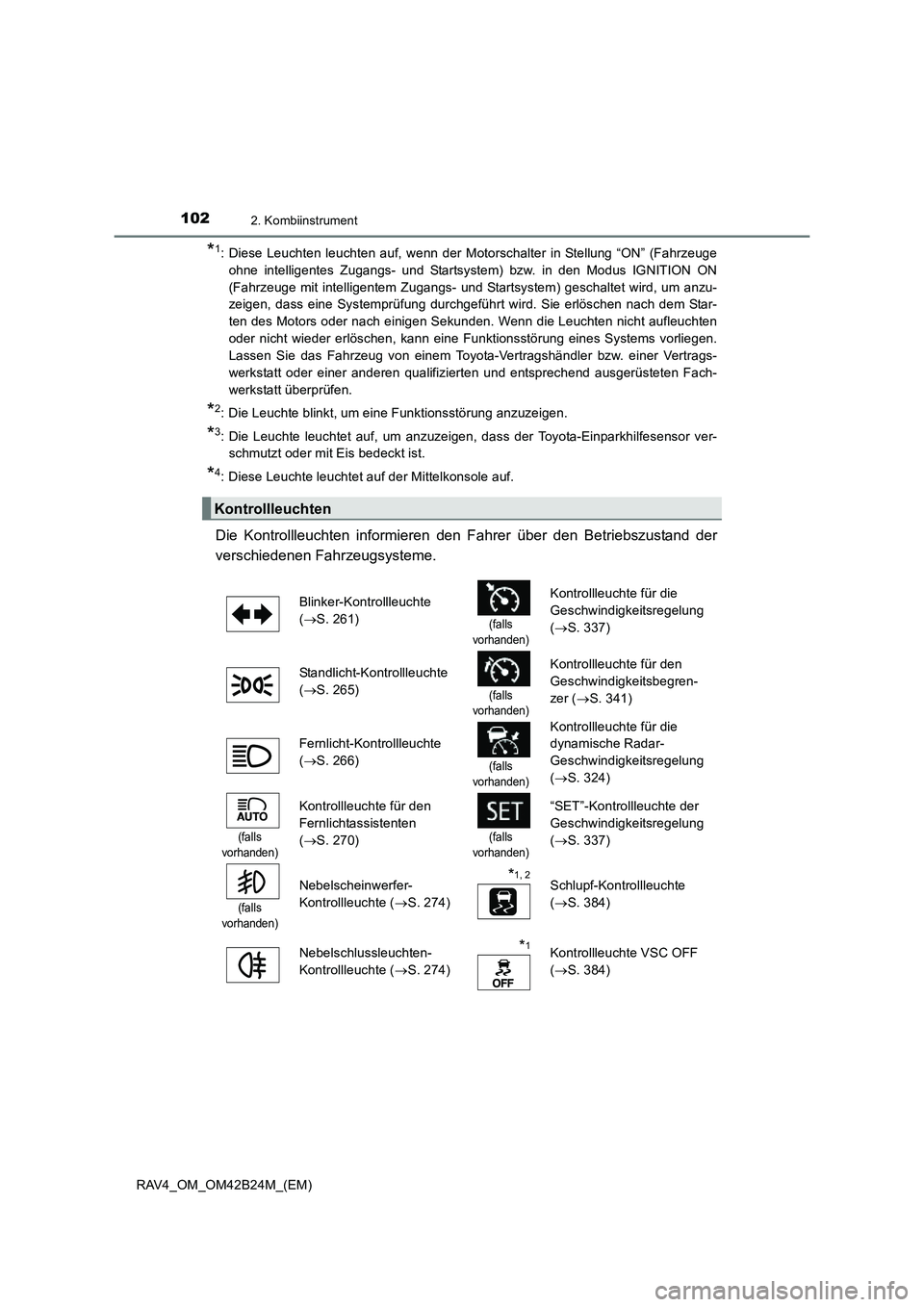

1022. Kombiinstrument
RAV4_OM_OM42B24M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in Stellung “ON” (Fahrzeugeohne intelligentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem) geschaltet wird, um anzu-
zeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem Star-
ten des Motors oder nach einigen Sekunden. Wenn die Leuchten nicht aufleuchten
oder nicht wieder erlöschen, kann eine Funktionsstörung eines Systems vorliegen.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt überprüfen.
*2: Die Leuchte blinkt, um eine Funktionsstörung anzuzeigen.
*3: Die Leuchte leuchtet auf, um anzuzeigen, dass der Toyota-Einparkhilfesensor ver-schmutzt oder mit Eis bedeckt ist.
*4: Diese Leuchte leuchtet auf der Mittelkonsole auf.
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
Kontrollleuchten
Blinker-Kontrollleuchte
( → S. 261)
(falls
vorhanden)
Kontrollleuchte für die
Geschwindigkeitsregelung
( → S. 337)
Standlicht-Kontrollleuchte
( → S. 265)
(falls
vorhanden)
Kontrollleuchte für den
Geschwindigkeitsbegren-
zer ( →S. 341)
Fernlicht-Kontrollleuchte
( → S. 266)
(falls
vorhanden)
Kontrollleuchte für die
dynamische Radar-
Geschwindigkeitsregelung
( → S. 324)
(falls
vorhanden)
Kontrollleuchte für den
Fernlichtassistenten
( → S. 270)
(falls
vorhanden)
“SET”-Kontrollleuchte der
Geschwindigkeitsregelung
( → S. 337)
(falls
vorhanden)
Nebelscheinwerfer-
Kontrollleuchte ( →S. 274)*1, 2Schlupf-Kontrollleuchte
(→ S. 384)
Nebelschlussleuchten-
Kontrollleuchte ( →S. 274)
*1Kontrollleuchte VSC OFF
(→ S. 384)

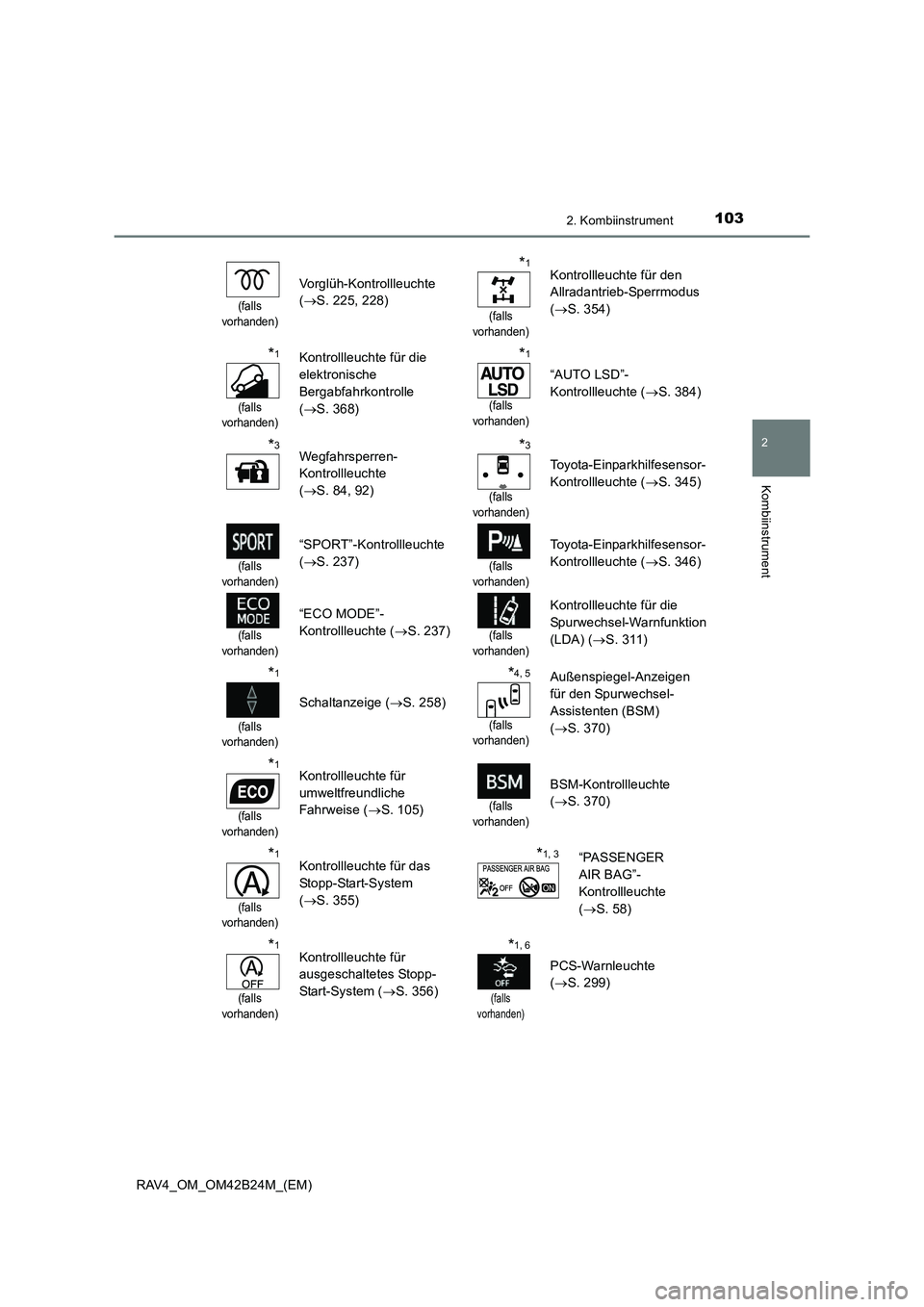

1032. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42B24M_(EM)
(falls
vorhanden)
Vorglüh-Kontrollleuchte
( → S. 225, 228)
*1
(falls
vorhanden)
Kontrollleuchte für den
Allradantrieb-Sperrmodus
( → S. 354)
*1
(falls
vorhanden)
Kontrollleuchte für die
elektronische
Bergabfahrkontrolle
( → S. 368)*1
(falls
vorhanden)
“AUTO LSD”-
Kontrollleuchte ( →S. 384)
*3Wegfahrsperren-
Kontrollleuchte
(→ S. 84, 92)*3
(falls
vorhanden)
Toyota-Einparkhilfesensor-
Kontrollleuchte ( →S. 345)
(falls
vorhanden)
“SPORT”-Kontrollleuchte
( → S. 237)
(falls
vorhanden)
Toyota-Einparkhilfesensor-
Kontrollleuchte ( →S. 346)
(falls
vorhanden)
“ECO MODE”-
Kontrollleuchte ( →S. 237)
(falls
vorhanden)
Kontrollleuchte für die
Spurwechsel-Warnfunktion
(LDA) ( →S. 311)
*1
(falls
vorhanden)
Schaltanzeige ( →S. 258)
*4, 5
(falls
vorhanden)
Außenspiegel-Anzeigen
für den Spurwechsel-
Assistenten (BSM)
( → S. 370)
*1
(falls
vorhanden)
Kontrollleuchte für
umweltfreundliche
Fahrweise ( →S. 105)
(falls
vorhanden)
BSM-Kontrollleuchte
( → S. 370)
*1
(falls
vorhanden)
Kontrollleuchte für das
Stopp-Start-System
( → S. 355)*1, 3“PASSENGER
AIR BAG”-
Kontrollleuchte
(→ S. 58)
*1
(falls
vorhanden)
Kontrollleuchte für
ausgeschaltetes Stopp-
Start-System ( →S. 356)*1, 6
(falls
vorhanden)
PCS-Warnleuchte
( → S. 299)

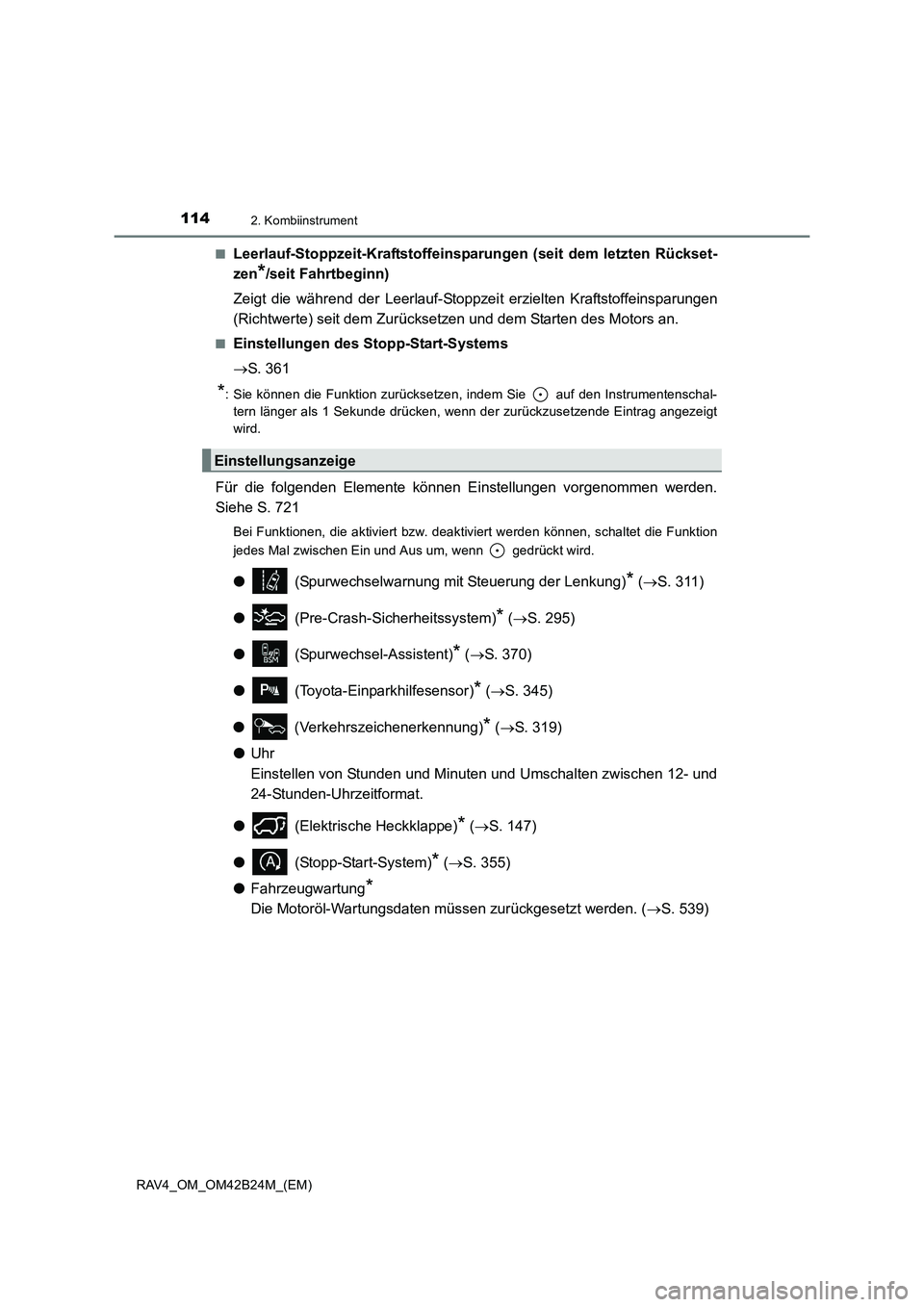

1142. Kombiinstrument
RAV4_OM_OM42B24M_(EM)■
Leerlauf-Stoppzeit-Kraftstoffeinspa
rungen (seit dem letzten Rückset-
zen
*/seit Fahrtbeginn)
Zeigt die während der Leerlauf-Stoppzei t erzielten Kraftstoffeinsparungen
(Richtwerte) seit dem Zurücksetzen und dem Starten des Motors an.
■Einstellungen des Stopp-Start-Systems
→ S. 361
*: Sie können die Funktion zurücksetzen, indem Sie auf den Instrumentenschal-
tern länger als 1 Sekunde drücken, wenn der zurückzusetzende Eintrag angezeigt
wird.
Für die folgenden Elemente können Einstellungen vorgenommen werden.
Siehe S. 721
Bei Funktionen, die aktiviert bzw. deaktiviert werden können, schaltet die Funktion
jedes Mal zwischen Ein und Aus um, wenn gedrückt wird.
● (Spurwechselwarnung mit Steuerung der Lenkung)* (→ S. 311)
● (Pre-Crash-Sicherheitssystem)
* (→ S. 295)
● (Spurwechsel-Assistent)
* (→ S. 370)
● (Toyota-Einparkhilfesensor)
* (→ S. 345)
● (Verkehrszeichenerkennung)
* (→ S. 319)
● Uhr
Einstellen von Stunden und Minuten und Umschalten zwischen 12- und
24-Stunden-Uhrzeitformat.
● (Elektrische Heckklappe)
* (→ S. 147)
● (Stopp-Start-System)
* (→ S. 355)
● Fahrzeugwartung
*
Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. ( →S. 539)
Einstellungsanzeige

137
3

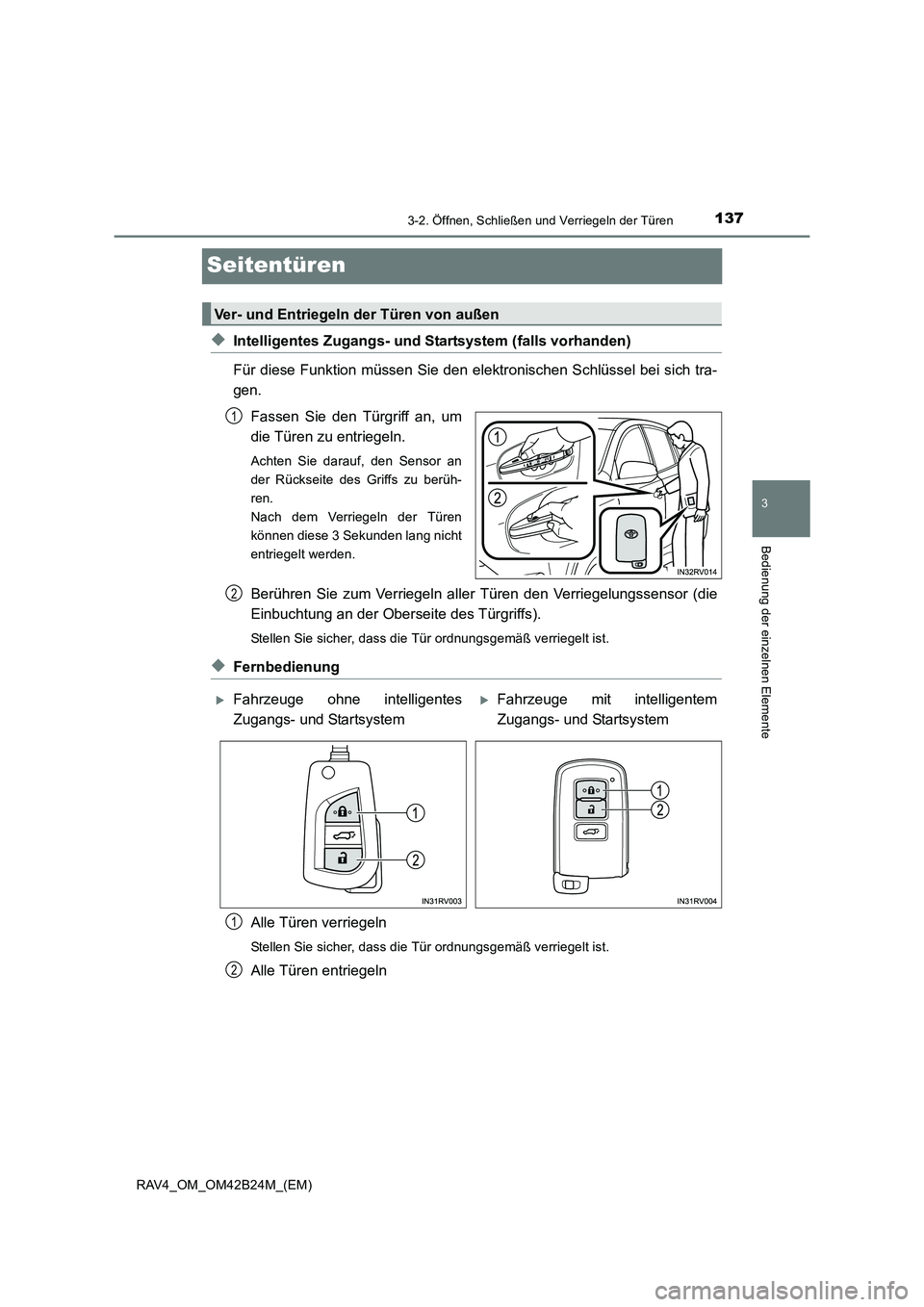

3-2. Öffnen, Schließen und Verriegeln der Türen
Bedienung der einzelnen Elemente
RAV4_OM_OM42B24M_(EM)
Seitentüren
◆Intelligentes Zugangs- und Startsystem (falls vorhanden)
Für diese Funktion müssen Sie den elektronischen Schlüssel bei sich tra-
gen.Fassen Sie den Türgriff an, um
die Türen zu entriegeln.
Achten Sie darauf, den Sensor an
der Rückseite des Griffs zu berüh-
ren.
Nach dem Verriegeln der Türen
können diese 3 Sekunden lang nicht
entriegelt werden.
Berühren Sie zum Verriegeln aller Türen den Verriegelungssensor (die
Einbuchtung an der Oberseite des Türgriffs).
Stellen Sie sicher, dass die Tür ordnungsgemäß verriegelt ist.
◆Fernbedienung
Alle Türen verriegeln
Stellen Sie sicher, dass die Tür ordnungsgemäß verriegelt ist.
Alle Türen entriegeln
Ver- und Entriegeln der Türen von außen
1
2
XFahrzeuge ohne intelligentes
Zugangs- und StartsystemXFahrzeuge mit intelligentem
Zugangs- und Startsystem
1
2
