3104-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)■

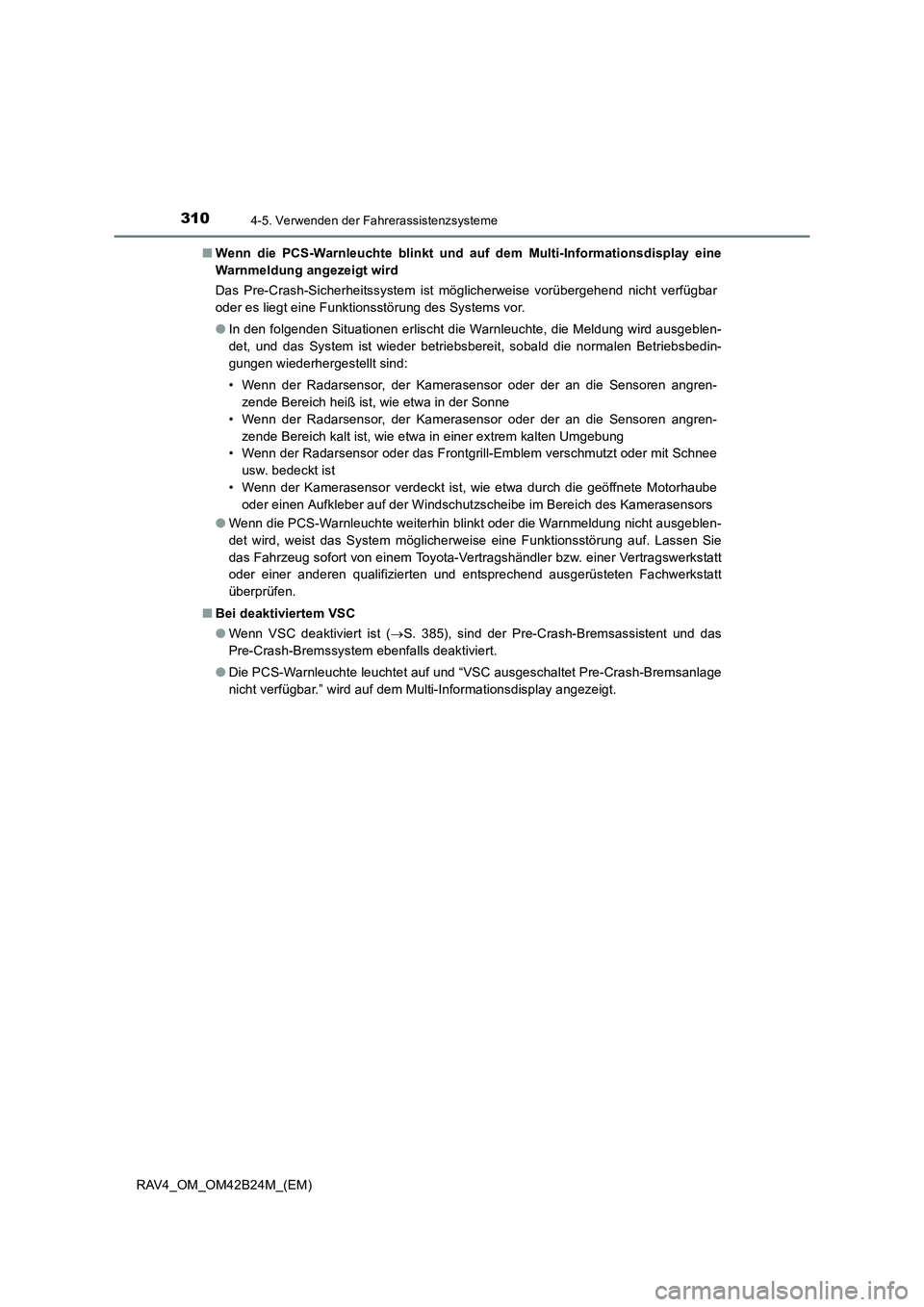

Wenn die PCS-Warnleuchte blinkt und au f dem Multi-Informationsdisplay eine
Warnmeldung angezeigt wird
Das Pre-Crash-Sicherheitssystem ist möglicherweise vorübergehend nicht verfügbar
oder es liegt eine Funktionsstörung des Systems vor.
● In den folgenden Situationen erlischt die Warnleuchte, die Meldung wird ausgeblen-
det, und das System ist wieder betriebsbereit, sobald die normalen Betriebsbedin-
gungen wiederhergestellt sind:
• Wenn der Radarsensor, der Kamerasensor oder der an die Sensoren angren-
zende Bereich heiß ist, wie etwa in der Sonne
• Wenn der Radarsensor, der Kamerasensor oder der an die Sensoren angren- zende Bereich kalt ist, wie etwa in einer extrem kalten Umgebung
• Wenn der Radarsensor oder das Frontgrill-Emblem verschmutzt oder mit Schnee
usw. bedeckt ist
• Wenn der Kamerasensor verdeckt ist, wie etwa durch die geöffnete Motorhaube oder einen Aufkleber auf der Windschutzscheibe im Bereich des Kamerasensors
● Wenn die PCS-Warnleuchte weiterhin blinkt oder die Warnmeldung nicht ausgeblen-
det wird, weist das System möglicherweise eine Funktionsstörung auf. Lassen Sie
das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
■ Bei deaktiviertem VSC
●Wenn VSC deaktiviert ist ( →S. 385), sind der Pre-Crash-Bremsassistent und das
Pre-Crash-Bremssystem ebenfalls deaktiviert.
● Die PCS-Warnleuchte leuchtet auf und “VSC ausgeschaltet Pre-Crash-Bremsanlage
nicht verfügbar.” wird auf dem Multi-Informationsdisplay angezeigt.

311
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42B24M_(EM)
LDA (Spurwechselwar nung mit Steuerung der
Lenkung)
∗
Beim Fahren auf Autobahnen oder Schnellstraßen mit weißen (gelben) Linien
warnt diese Funktion den Fahrer, wenn das Fahrzeug droht, die Fahrspur zu
verlassen, und bietet ihm Unterstützung, indem sie das Lenkrad betätigt, um
das Fahrzeug in der Spur zu halten.
Das LDA-System erkennt sichtbare
weiße (gelbe) Linien mit dem Kame-
rasensor, der sich im oberen Bereich
der Windschutzscheibe befindet.
◆Spurwechsel-Warnfunktion
Wenn das System feststellt, dass
das Fahrzeug aus der Spur abwei-
chen könnte, wird eine Warnung
auf dem Multi-Informationsdisplay
angezeigt und der Warnsummer
ertönt, um Sie zu warnen.
Wenn der Warnsummer ertönt,
überprüfen Sie die Verkehrssitua-
tion, bevor Sie das Fahrzeug mit
vorsichtigen Lenkbewegungen wie-
der zwischen die weißen (oder gel-
ben) Linien bringen.
∗: Falls vorhanden
Zusammenfassung der Funktionen
Funktionen des LDA-Systems

3174-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)■

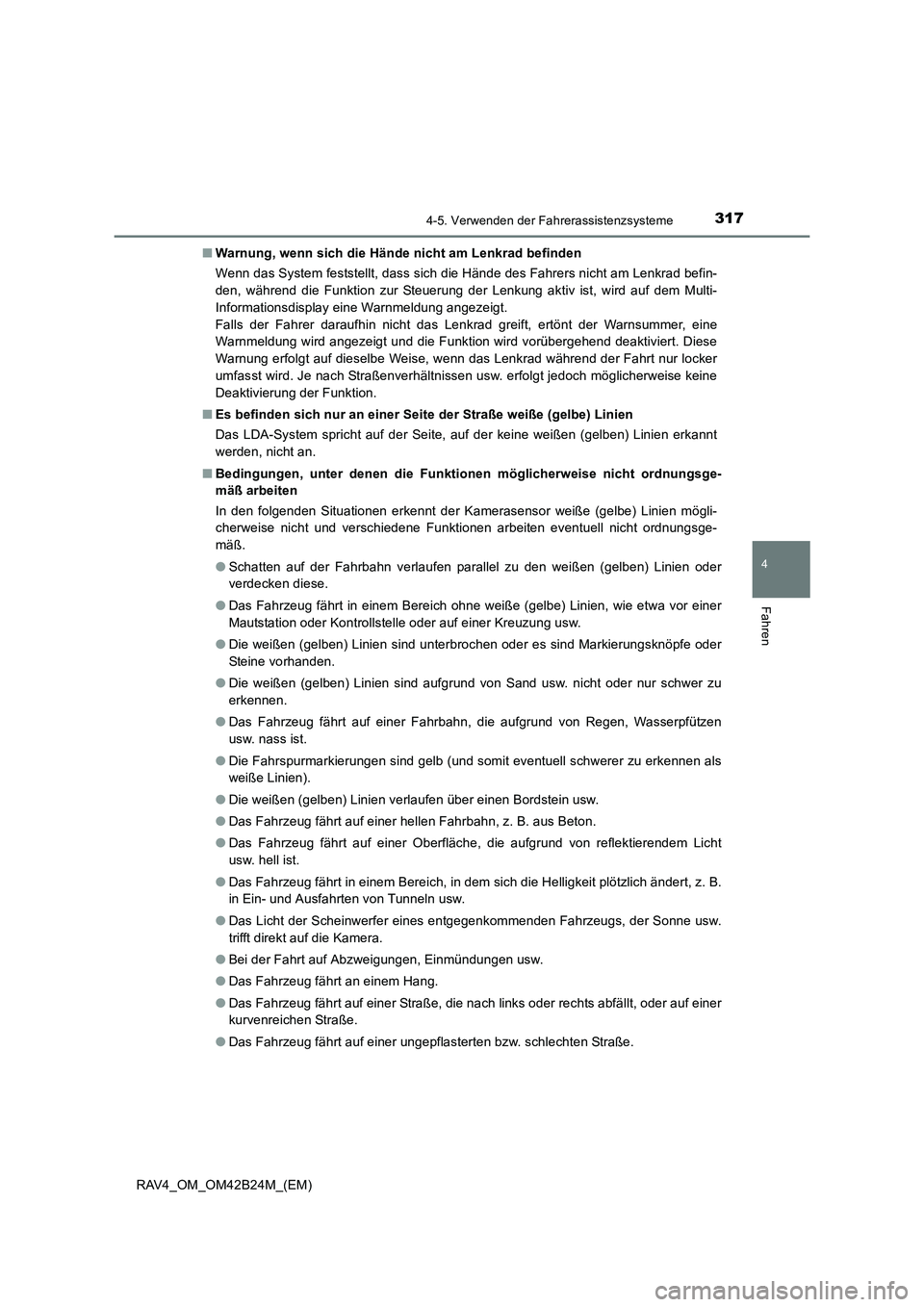

Warnung, wenn sich die Hände nicht am Lenkrad befinden
Wenn das System feststellt, dass sich die Hände des Fahrers nicht am Lenkrad befin-
den, während die Funktion zur Steuerung der Lenkung aktiv ist, wird auf dem Multi-
Informationsdisplay eine Warnmeldung angezeigt.
Falls der Fahrer daraufhin nicht das Lenkrad greift, ertönt der Warnsummer, eine
Warnmeldung wird angezeigt und die Funktion wird vorübergehend deaktiviert. Diese
Warnung erfolgt auf dieselbe Weise, wenn das Lenkrad während der Fahrt nur locker
umfasst wird. Je nach Straßenverhältnissen usw. erfolgt jedoch möglicherweise keine
Deaktivierung der Funktion.
■ Es befinden sich nur an einer Seite der Straße weiße (gelbe) Linien
Das LDA-System spricht auf der Seite, auf der keine weißen (gelben) Linien erkannt
werden, nicht an.
■ Bedingungen, unter denen die Funktionen möglicherweise nicht ordnungsge-
mäß arbeiten
In den folgenden Situationen erkennt der Kamerasensor weiße (gelbe) Linien mögli-
cherweise nicht und verschiedene Funktionen arbeiten eventuell nicht ordnungsge-
mäß.
●Schatten auf der Fahrbahn verlaufen parallel zu den weißen (gelben) Linien oder
verdecken diese.
● Das Fahrzeug fährt in einem Bereich ohne weiße (gelbe) Linien, wie etwa vor einer
Mautstation oder Kontrollstelle oder auf einer Kreuzung usw.
● Die weißen (gelben) Linien sind unterbrochen oder es sind Markierungsknöpfe oder
Steine vorhanden.
● Die weißen (gelben) Linien sind aufgrund von Sand usw. nicht oder nur schwer zu
erkennen.
● Das Fahrzeug fährt auf einer Fahrbahn, die aufgrund von Regen, Wasserpfützen
usw. nass ist.
● Die Fahrspurmarkierungen sind gelb (und somit eventuell schwerer zu erkennen als
weiße Linien).
● Die weißen (gelben) Linien verlaufen über einen Bordstein usw.
● Das Fahrzeug fährt auf einer hellen Fahrbahn, z. B. aus Beton.
● Das Fahrzeug fährt auf einer Oberfläche, die aufgrund von reflektierendem Licht
usw. hell ist.
● Das Fahrzeug fährt in einem Bereich, in dem sich die Helligkeit plötzlich ändert, z. B.
in Ein- und Ausfahrten von Tunneln usw.
● Das Licht der Scheinwerfer eines entgegenkommenden Fahrzeugs, der Sonne usw.
trifft direkt auf die Kamera.
● Bei der Fahrt auf Abzweigungen, Einmündungen usw.
● Das Fahrzeug fährt an einem Hang.
● Das Fahrzeug fährt auf einer Straße, die nach links oder rechts abfällt, oder auf einer
kurvenreichen Straße.
● Das Fahrzeug fährt auf einer ungepflasterten bzw. schlechten Straße.

319
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42B24M_(EM)

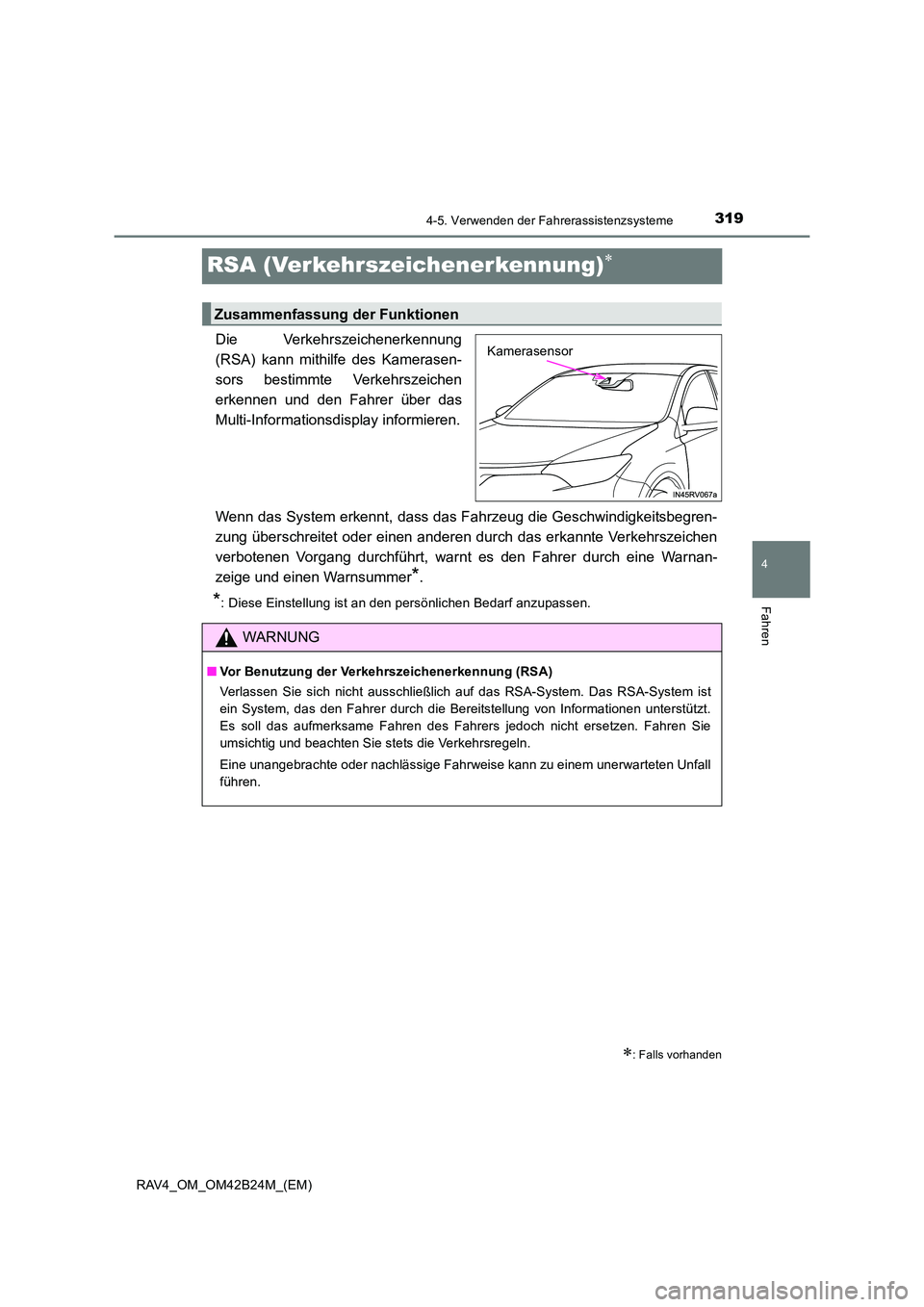

RSA (Verkehrszeichenerkennung)∗
Die Verkehrszeichenerkennung
(RSA) kann mithilfe des Kamerasen-
sors bestimmte Verkehrszeichen
erkennen und den Fahrer über das
Multi-Informationsdisplay informieren.
Wenn das System erkennt, dass das Fahrzeug die Geschwindigkeitsbegren-
zung überschreitet oder einen anderen durch das erkannte Verkehrszeichen
verbotenen Vorgang durchführt, warnt es den Fahrer durch eine Warnan-
zeige und einen Warnsummer
*.
*: Diese Einstellung ist an den persönlichen Bedarf anzupassen.
∗: Falls vorhanden
Zusammenfassung der Funktionen
Kamerasensor
WARNUNG
■ Vor Benutzung der Verkehrszeichenerkennung (RSA)
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist
ein System, das den Fahrer durch die Bereitstellung von Informationen unterstützt.
Es soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie
umsichtig und beachten Sie stets die Verkehrsregeln.
Eine unangebrachte oder nachlässige Fahrweise kann zu einem unerwarteten Unfall
führen.

3204-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)

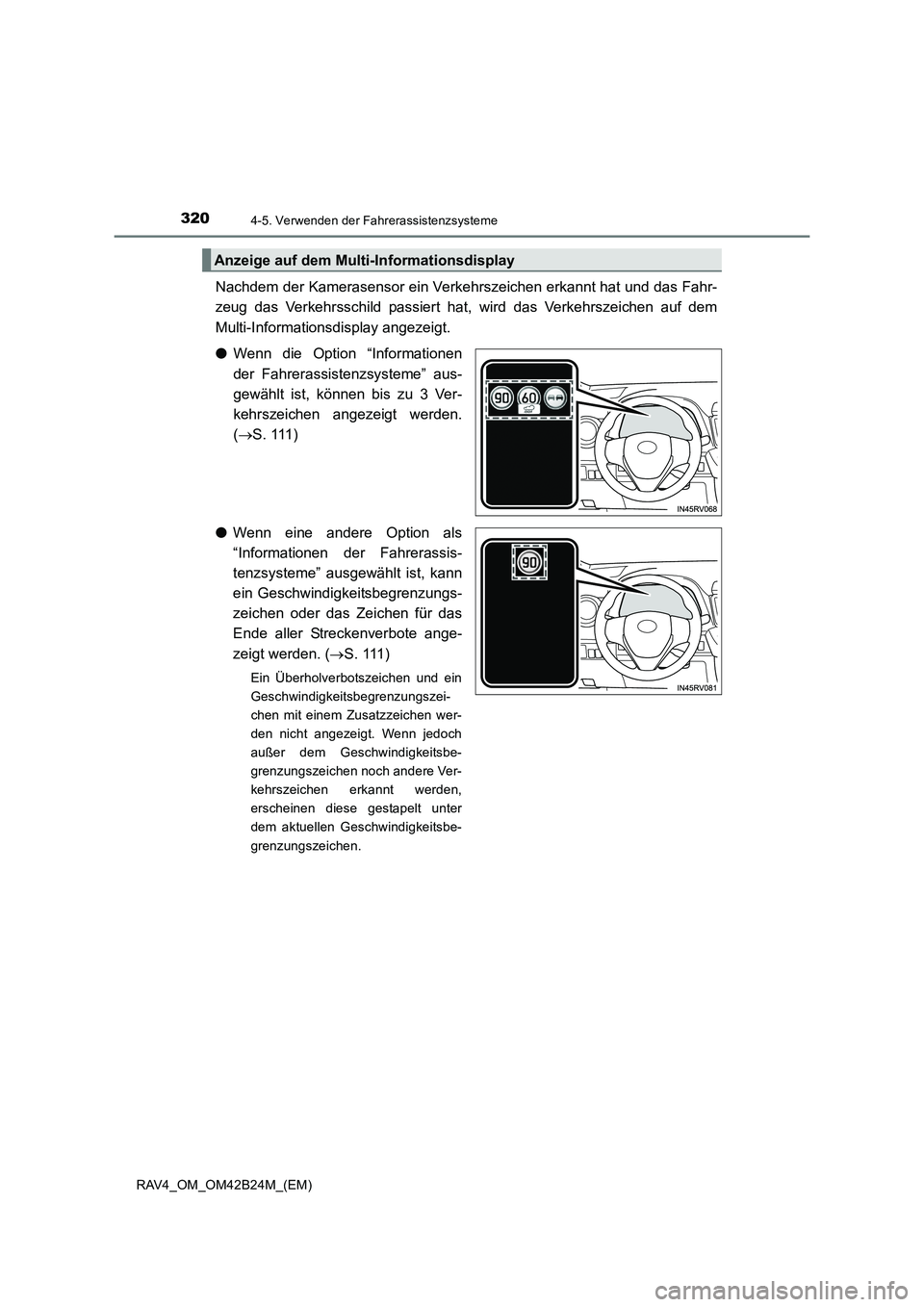

Nachdem der Kamerasensor ein Verkehrszeichen erkannt hat und das Fahr-
zeug das Verkehrsschild passiert hat, wird das Verkehrszeichen auf dem
Multi-Informationsdisplay angezeigt.
● Wenn die Option “Informationen
der Fahrerassistenzsysteme” aus-
gewählt ist, können bis zu 3 Ver-
kehrszeichen angezeigt werden.
(→ S . 111 )
● Wenn eine andere Option als
“Informationen der Fahrerassis-
tenzsysteme” ausgewählt ist, kann
ein Geschwindigkeitsbegrenzungs-
zeichen oder das Zeichen für das
Ende aller Streckenverbote ange-
zeigt werden. ( →S . 111 )
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszei-
chen mit einem Zusatzzeichen wer-
den nicht angezeigt. Wenn jedoch
außer dem Geschwindigkeitsbe-
grenzungszeichen noch andere Ver-
kehrszeichen erkannt werden,
erscheinen diese gestapelt unter
dem aktuellen Geschwindigkeitsbe-
grenzungszeichen.
Anzeige auf dem Multi-Informationsdisplay

3224-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)

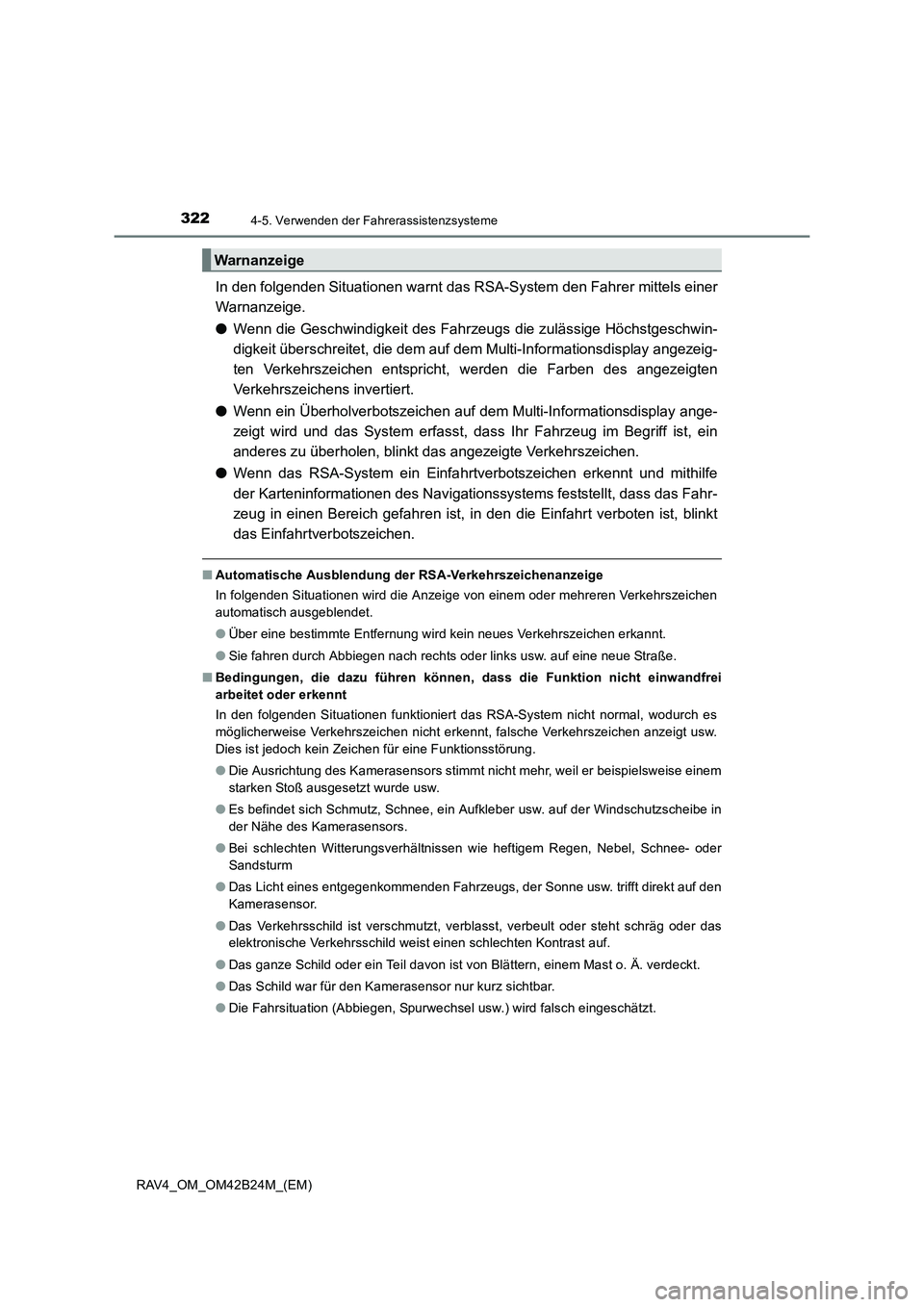

In den folgenden Situationen warnt das RSA-System den Fahrer mittels einer
Warnanzeige.
●Wenn die Geschwindigkeit des Fahr zeugs die zulässige Höchstgeschwin-
digkeit überschreitet, die dem auf dem Multi-Informationsdisplay angezeig-
ten Verkehrszeichen entspricht, werden die Farben des angezeigten
Verkehrszeichens invertiert.
● Wenn ein Überholverbotszeichen auf dem Multi-Informationsdisplay ange-
zeigt wird und das System erfasst, dass Ihr Fahrzeug im Begriff ist, ein
anderes zu überholen, blinkt das angezeigte Verkehrszeichen.
● Wenn das RSA-System ein Einfahrtverbotszeichen erkennt und mithilfe
der Karteninformationen des Navigationssystems feststellt, dass das Fahr-
zeug in einen Bereich gefahren ist, in den die Einfahrt verboten ist, blinkt
das Einfahrtverbotszeichen.
■Automatische Ausblendung der RSA-Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige von einem oder mehreren Verkehrszeichen
automatisch ausgeblendet.
●Über eine bestimmte Entfernung wird kein neues Verkehrszeichen erkannt.
● Sie fahren durch Abbiegen nach rechts oder links usw. auf eine neue Straße.
■ Bedingungen, die dazu führen können, dass die Funktion nicht einwandfrei
arbeitet oder erkennt
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es
möglicherweise Verkehrszeichen nicht erkennt, falsche Verkehrszeichen anzeigt usw.
Dies ist jedoch kein Zeichen für eine Funktionsstörung.
●Die Ausrichtung des Kamerasensors stimmt nicht mehr, weil er beispielsweise einem
starken Stoß ausgesetzt wurde usw.
● Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in
der Nähe des Kamerasensors.
● Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee- oder
Sandsturm
● Das Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft direkt auf den
Kamerasensor.
● Das Verkehrsschild ist verschmutzt, verblasst, verbeult oder steht schräg oder das
elektronische Verkehrsschild weist einen schlechten Kontrast auf.
● Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast o. Ä. verdeckt.
● Das Schild war für den Kamerasensor nur kurz sichtbar.
● Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
Warnanzeige

3234-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)●

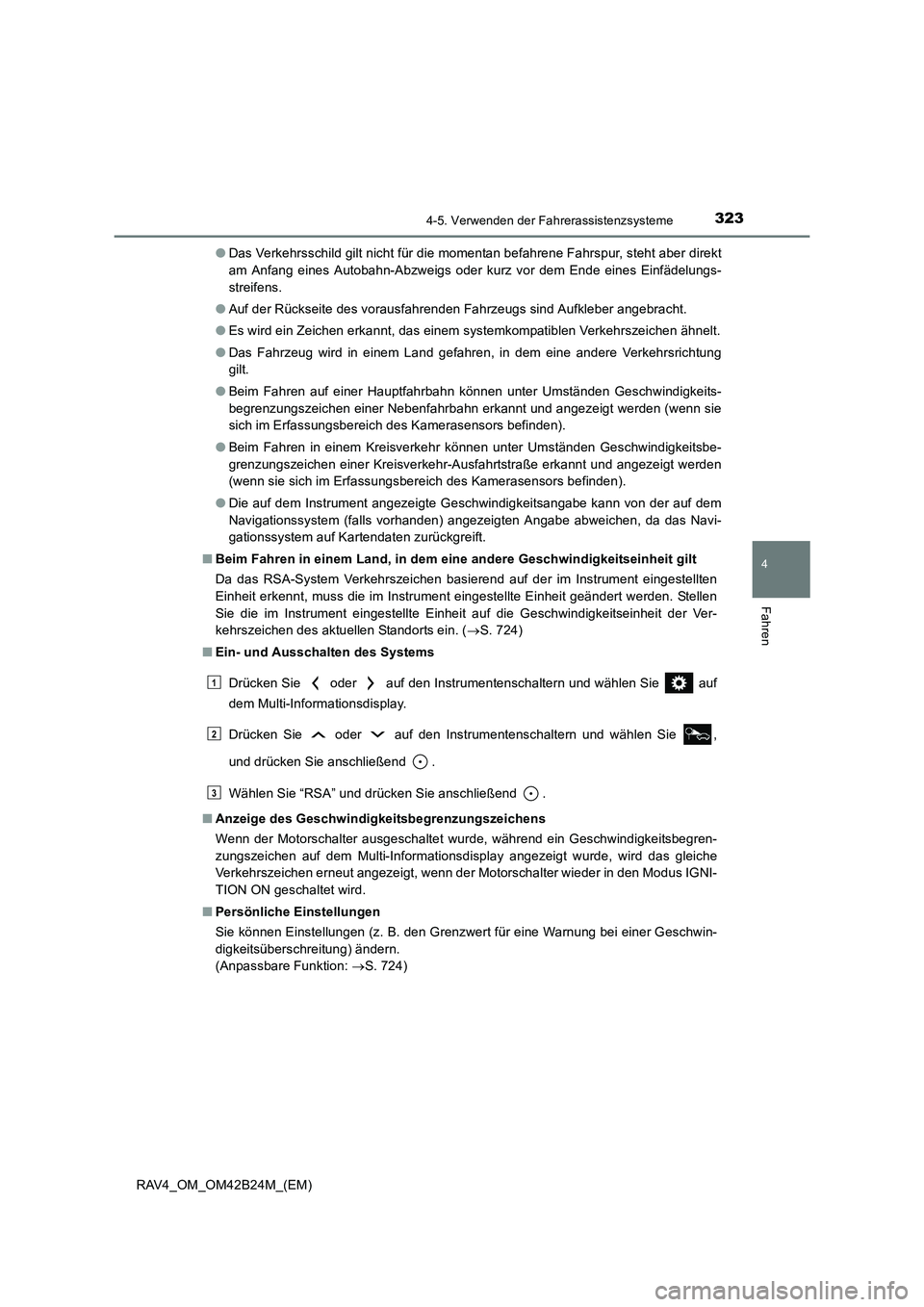

Das Verkehrsschild gilt nicht für die momentan befahrene Fahrspur, steht aber direkt
am Anfang eines Autobahn-Abzweigs oder kurz vor dem Ende eines Einfädelungs-
streifens.
● Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
● Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
● Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
● Beim Fahren auf einer Hauptfahrbahn können unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich des Kamerasensors befinden).
● Beim Fahren in einem Kreisverkehr können unter Umständen Geschwindigkeitsbe-
grenzungszeichen einer Kreisverkehr-Ausfahrtstraße erkannt und angezeigt werden
(wenn sie sich im Erfassungsbereich des Kamerasensors befinden).
● Die auf dem Instrument angezeigte Geschwindigkeitsangabe kann von der auf dem
Navigationssystem (falls vorhanden) angezeigten Angabe abweichen, da das Navi-
gationssystem auf Kartendaten zurückgreift.
■ Beim Fahren in einem Land, in dem eine andere Geschwindigkeitseinheit gilt
Da das RSA-System Verkehrszeichen basierend auf der im Instrument eingestellten
Einheit erkennt, muss die im Instrument eingestellte Einheit geändert werden. Stellen
Sie die im Instrument eingestellte Einheit auf die Geschwindigkeitseinheit der Ver-
kehrszeichen des aktuellen Standorts ein. ( →S. 724)
■ Ein- und Ausschalten des Systems
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie auf
dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie ,
und drücken Sie anschließend .
Wählen Sie “RSA” und drücken Sie anschließend .
■ Anzeige des Geschwindigkeitsbegrenzungszeichens
Wenn der Motorschalter ausgeschaltet wurde, während ein Geschwindigkeitsbegren-
zungszeichen auf dem Multi-Informationsdisplay angezeigt wurde, wird das gleiche
Verkehrszeichen erneut angezeigt, wenn der Motorschalter wieder in den Modus IGNI-
TION ON geschaltet wird.
■ Persönliche Einstellungen
Sie können Einstellungen (z. B. den Grenzwert für eine Warnung bei einer Geschwin-
digkeitsüberschreitung) ändern.
(Anpassbare Funktion: →S. 724)
1
2
3

3264-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)
WARNUNG
■Situationen, für die die dynamische Ra dar-Geschwindigkeitsregelung nicht
geeignet ist
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung nicht in folgenden
Situationen.
Anderenfalls könnte die Geschwindigkeit in einer der Situation nicht angemessenen
Weise geregelt werden, wodurch es zu einem Unfall mit tödlichen oder schweren
Verletzungen kommen kann.
● Straßen, auf denen Fußgänger, Radfahrer usw. unterwegs sind
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Auf Straßen mit starkem Gefälle oder Straßen mit schnell wechselnden, steilen
Bergauf- und Bergabpassagen
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
● An Autobahn- oder Schnellstraßeneinfahrten
● Bei so schlechten Witterungsverhältnissen, dass die korrekte Erfassung durch die
Sensoren möglicherweise verhindert wird (Nebel, Schnee, Sandsturm, starker
Regen usw.)
● Wenn sich Wasser, Schnee usw. auf der vorderen Oberfläche des Radarsensors
oder Kamerasensors befindet
● Wenn die Verkehrsbedingungen häufiges Beschleunigen und Abbremsen erfor-
dern
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten
● Wenn der Abstandswarnsummer häufig ertönt
