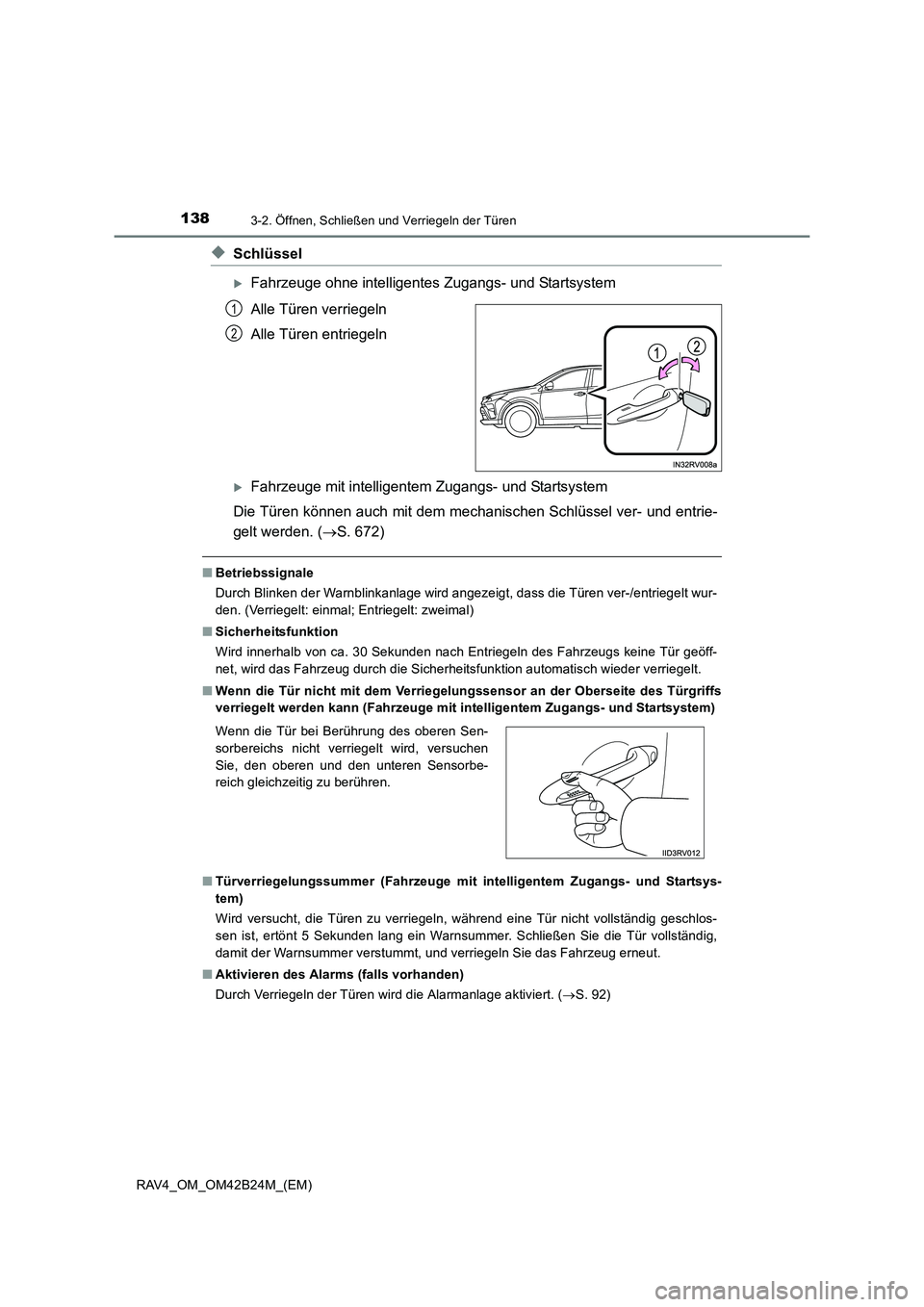

1383-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42B24M_(EM)
◆Schlüssel
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Alle Türen verriegeln
Alle Türen entriegeln
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Die Türen können auch mit dem mechanischen Schlüssel ver- und entrie-
gelt werden. ( →S. 672)
■ Betriebssignale
Durch Blinken der Warnblinkanlage wird angezeigt, dass die Türen ver-/entriegelt wur-
den. (Verriegelt: einmal; Entriegelt: zweimal)
■ Sicherheitsfunktion
Wird innerhalb von ca. 30 Sekunden nach Entriegeln des Fahrzeugs keine Tür geöff-
net, wird das Fahrzeug durch die Sicherheitsfunktion automatisch wieder verriegelt.
■ Wenn die Tür nicht mit dem Verriegelungssensor an der Oberseite des Türgriffs
verriegelt werden kann (Fahrzeuge mit intelligentem Zugangs- und Startsystem)
■ Türverriegelungssummer (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem)
Wird versucht, die Türen zu verriegeln, während eine Tür nicht vollständig geschlos-
sen ist, ertönt 5 Sekunden lang ein Warnsummer. Schließen Sie die Tür vollständig,
damit der Warnsummer verstummt, und verriegeln Sie das Fahrzeug erneut.
■ Aktivieren des Alarms (falls vorhanden)
Durch Verriegeln der Türen wird die Alarmanlage aktiviert. ( →S. 92)
1
2
Wenn die Tür bei Berührung des oberen Sen-
sorbereichs nicht verriegelt wird, versuchen
Sie, den oberen und den unteren Sensorbe-
reich gleichzeitig zu berühren.

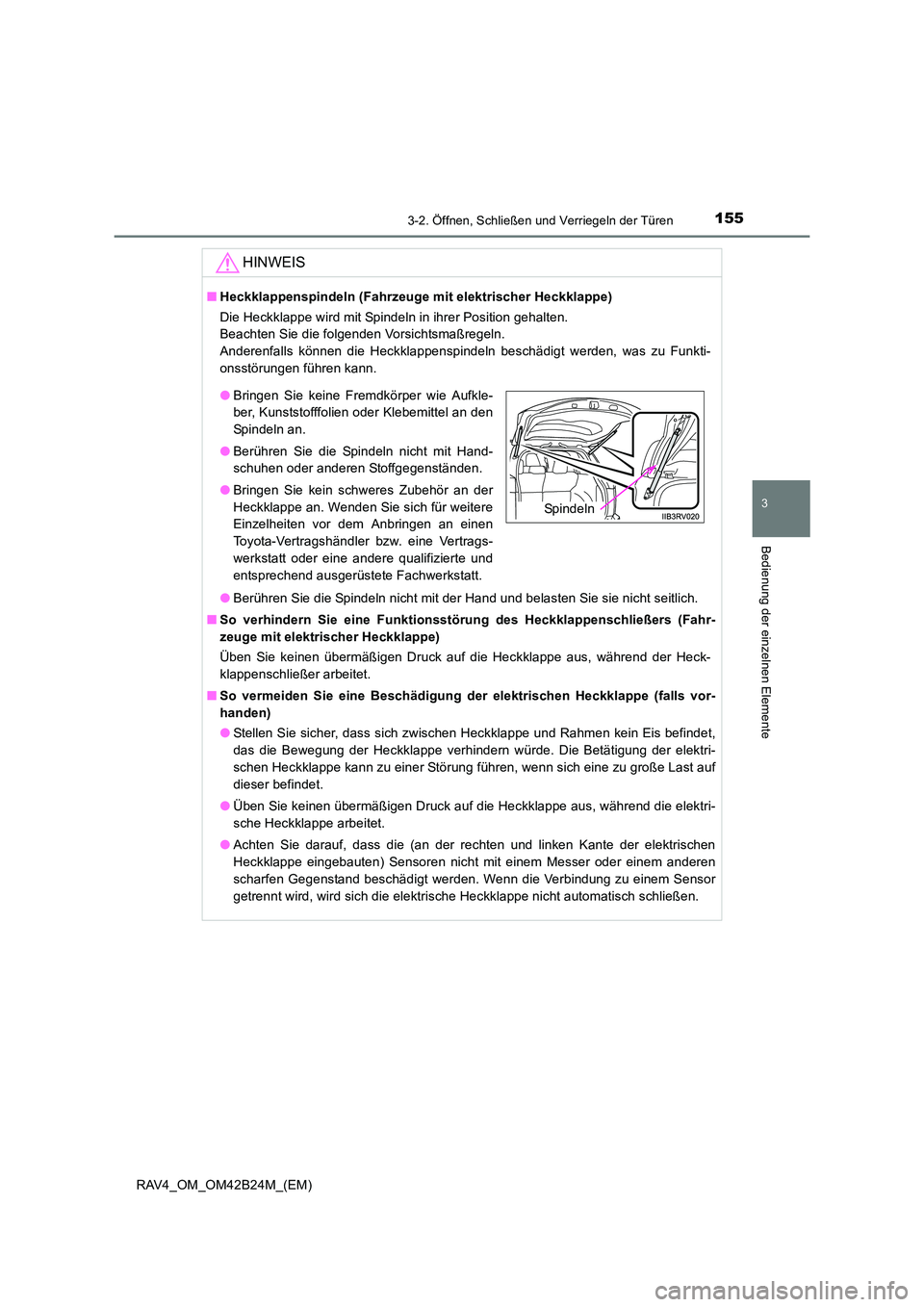

1553-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42B24M_(EM)
HINWEIS
■Heckklappenspindeln (Fahrzeuge mit elektrischer Heckklappe)
Die Heckklappe wird mit Spindeln in ihrer Position gehalten.
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können die Heckklappenspindeln beschädigt werden, was zu Funkti-
onsstörungen führen kann.
●Berühren Sie die Spindeln nicht mit der Hand und belasten Sie sie nicht seitlich.
■ So verhindern Sie eine Funktionsstörung des Heckklappenschließers (Fahr-
zeuge mit elektrischer Heckklappe)
Üben Sie keinen übermäßigen Druck auf die Heckklappe aus, während der Heck-
klappenschließer arbeitet.
■ So vermeiden Sie eine Beschädigung der elektrischen Heckklappe (falls vor-
handen)
●Stellen Sie sicher, dass sich zwischen Heckklappe und Rahmen kein Eis befindet,
das die Bewegung der Heckklappe verhindern würde. Die Betätigung der elektri-
schen Heckklappe kann zu einer Störung führen, wenn sich eine zu große Last auf
dieser befindet.
● Üben Sie keinen übermäßigen Druck auf die Heckklappe aus, während die elektri-
sche Heckklappe arbeitet.
● Achten Sie darauf, dass die (an der rechten und linken Kante der elektrischen
Heckklappe eingebauten) Sensoren nicht mit einem Messer oder einem anderen
scharfen Gegenstand beschädigt werden. Wenn die Verbindung zu einem Sensor
getrennt wird, wird sich die elektrische Heckklappe nicht automatisch schließen.
●Bringen Sie keine Fremdkörper wie Aufkle-
ber, Kunststofffolien oder Klebemittel an den
Spindeln an.
● Berühren Sie die Spindeln nicht mit Hand-
schuhen oder anderen Stoffgegenständen.
● Bringen Sie kein schweres Zubehör an der
Heckklappe an. Wenden Sie sich für weitere
Einzelheiten vor dem Anbringen an einen
Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
Spindeln

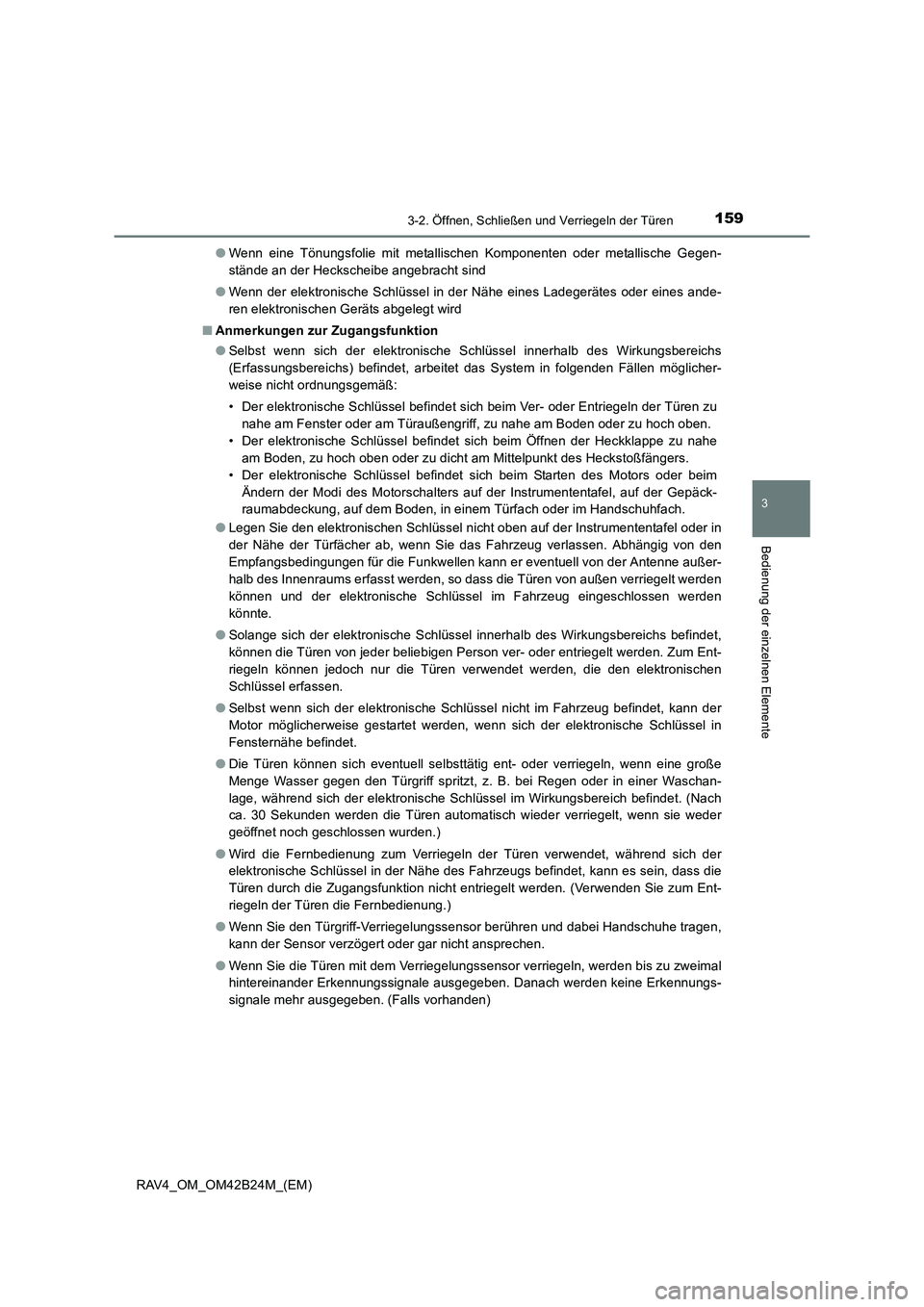

1593-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42B24M_(EM)●
Wenn eine Tönungsfolie mit metallischen Komponenten oder metallische Gegen-
stände an der Heckscheibe angebracht sind
● Wenn der elektronische Schlüssel in der Nähe eines Ladegerätes oder eines ande-
ren elektronischen Geräts abgelegt wird
■ Anmerkungen zur Zugangsfunktion
●Selbst wenn sich der elektronische Schlüssel innerhalb des Wirkungsbereichs
(Erfassungsbereichs) befindet, arbeitet das System in folgenden Fällen möglicher-
weise nicht ordnungsgemäß:
• Der elektronische Schlüssel befindet sich beim Ver- oder Entriegeln der Türen zu
nahe am Fenster oder am Türaußengriff, zu nahe am Boden oder zu hoch oben.
• Der elektronische Schlüssel befindet sich beim Öffnen der Heckklappe zu nahe am Boden, zu hoch oben oder zu dicht am Mittelpunkt des Heckstoßfängers.
• Der elektronische Schlüssel befindet sich beim Starten des Motors oder beim Ändern der Modi des Motorschalters auf der Instrumententafel, auf der Gepäck-
raumabdeckung, auf dem Boden, in einem Türfach oder im Handschuhfach.
● Legen Sie den elektronischen Schlüssel nicht oben auf der Instrumententafel oder in
der Nähe der Türfächer ab, wenn Sie das Fahrzeug verlassen. Abhängig von den
Empfangsbedingungen für die Funkwellen kann er eventuell von der Antenne außer-
halb des Innenraums erfasst werden, so dass die Türen von außen verriegelt werden
können und der elektronische Schlüssel im Fahrzeug eingeschlossen werden
könnte.
● Solange sich der elektronische Schlüssel innerhalb des Wirkungsbereichs befindet,
können die Türen von jeder beliebigen Person ver- oder entriegelt werden. Zum Ent-
riegeln können jedoch nur die Türen verwendet werden, die den elektronischen
Schlüssel erfassen.
● Selbst wenn sich der elektronische Schlüssel nicht im Fahrzeug befindet, kann der
Motor möglicherweise gestartet werden, wenn sich der elektronische Schlüssel in
Fensternähe befindet.
● Die Türen können sich eventuell selbsttätig ent- oder verriegeln, wenn eine große
Menge Wasser gegen den Türgriff spritzt, z. B. bei Regen oder in einer Waschan-
lage, während sich der elektronische Schlüssel im Wirkungsbereich befindet. (Nach
ca. 30 Sekunden werden die Türen automatisch wieder verriegelt, wenn sie weder
geöffnet noch geschlossen wurden.)
● Wird die Fernbedienung zum Verriegeln der Türen verwendet, während sich der
elektronische Schlüssel in der Nähe des Fahrzeugs befindet, kann es sein, dass die
Türen durch die Zugangsfunktion nicht entriegelt werden. (Verwenden Sie zum Ent-
riegeln der Türen die Fernbedienung.)
● Wenn Sie den Türgriff-Verriegelungssensor berühren und dabei Handschuhe tragen,
kann der Sensor verzögert oder gar nicht ansprechen.
● Wenn Sie die Türen mit dem Verriegelungssensor verriegeln, werden bis zu zweimal
hintereinander Erkennungssignale ausgegeben. Danach werden keine Erkennungs-
signale mehr ausgegeben. (Falls vorhanden)

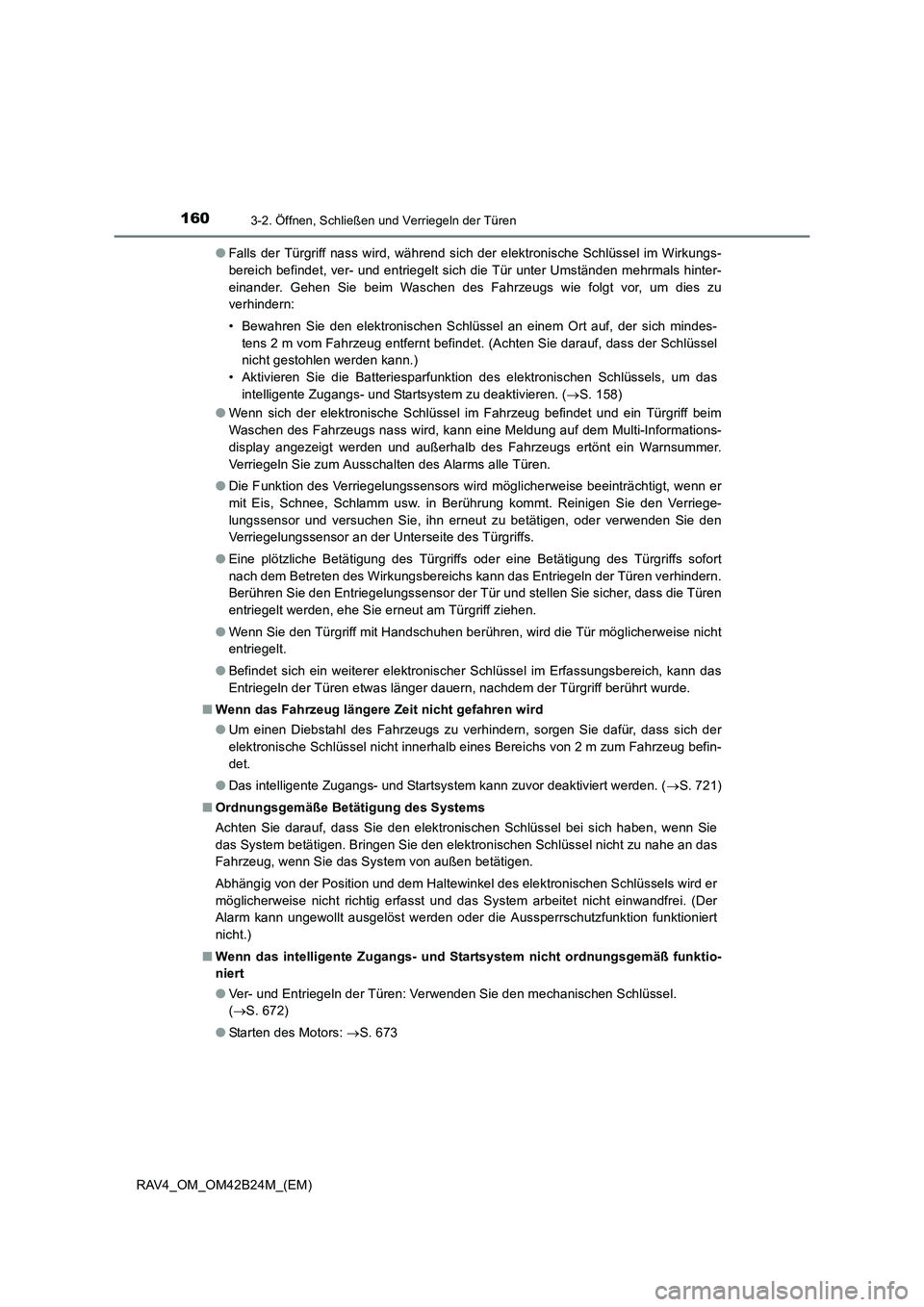

1603-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42B24M_(EM)●
Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungs-
bereich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hinter-
einander. Gehen Sie beim Waschen des Fahrzeugs wie folgt vor, um dies zu
verhindern:
• Bewahren Sie den elektronischen Schlüssel an einem Ort auf, der sich mindes-
tens 2 m vom Fahrzeug entfernt befindet. (Achten Sie darauf, dass der Schlüssel
nicht gestohlen werden kann.)
• Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das intelligente Zugangs- und Startsystem zu deaktivieren. ( →S. 158)
● Wenn sich der elektronische Schlüssel im Fahrzeug befindet und ein Türgriff beim
Waschen des Fahrzeugs nass wird, kann eine Meldung auf dem Multi-Informations-
display angezeigt werden und außerhalb des Fahrzeugs ertönt ein Warnsummer.
Verriegeln Sie zum Ausschalten des Alarms alle Türen.
● Die Funktion des Verriegelungssensors wird möglicherweise beeinträchtigt, wenn er
mit Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriege-
lungssensor und versuchen Sie, ihn erneut zu betätigen, oder verwenden Sie den
Verriegelungssensor an der Unterseite des Türgriffs.
● Eine plötzliche Betätigung des Türgriffs oder eine Betätigung des Türgriffs sofort
nach dem Betreten des Wirkungsbereichs kann das Entriegeln der Türen verhindern.
Berühren Sie den Entriegelungssensor der Tür und stellen Sie sicher, dass die Türen
entriegelt werden, ehe Sie erneut am Türgriff ziehen.
● Wenn Sie den Türgriff mit Handschuhen berühren, wird die Tür möglicherweise nicht
entriegelt.
● Befindet sich ein weiterer elektronischer Schlüssel im Erfassungsbereich, kann das
Entriegeln der Türen etwas länger dauern, nachdem der Türgriff berührt wurde.
■ Wenn das Fahrzeug längere Zeit nicht gefahren wird
●Um einen Diebstahl des Fahrzeugs zu verhindern, sorgen Sie dafür, dass sich der
elektronische Schlüssel nicht innerhalb eines Bereichs von 2 m zum Fahrzeug befin-
det.
● Das intelligente Zugangs- und Startsystem kann zuvor deaktiviert werden. ( →S. 721)
■ Ordnungsgemäße Betätigung des Systems
Achten Sie darauf, dass Sie den elektronischen Schlüssel bei sich haben, wenn Sie
das System betätigen. Bringen Sie den elektronischen Schlüssel nicht zu nahe an das
Fahrzeug, wenn Sie das System von außen betätigen.
Abhängig von der Position und dem Haltewinkel des elektronischen Schlüssels wird er
möglicherweise nicht richtig erfasst und das System arbeitet nicht einwandfrei. (Der
Alarm kann ungewollt ausgelöst werden oder die Aussperrschutzfunktion funktioniert
nicht.)
■ Wenn das intelligente Zugangs- und Startsystem nicht ordnungsgemäß funktio-
niert
●Ver- und Entriegeln der Türen: Verwenden Sie den mechanischen Schlüssel.
(→ S. 672)
● Starten des Motors: →S. 673

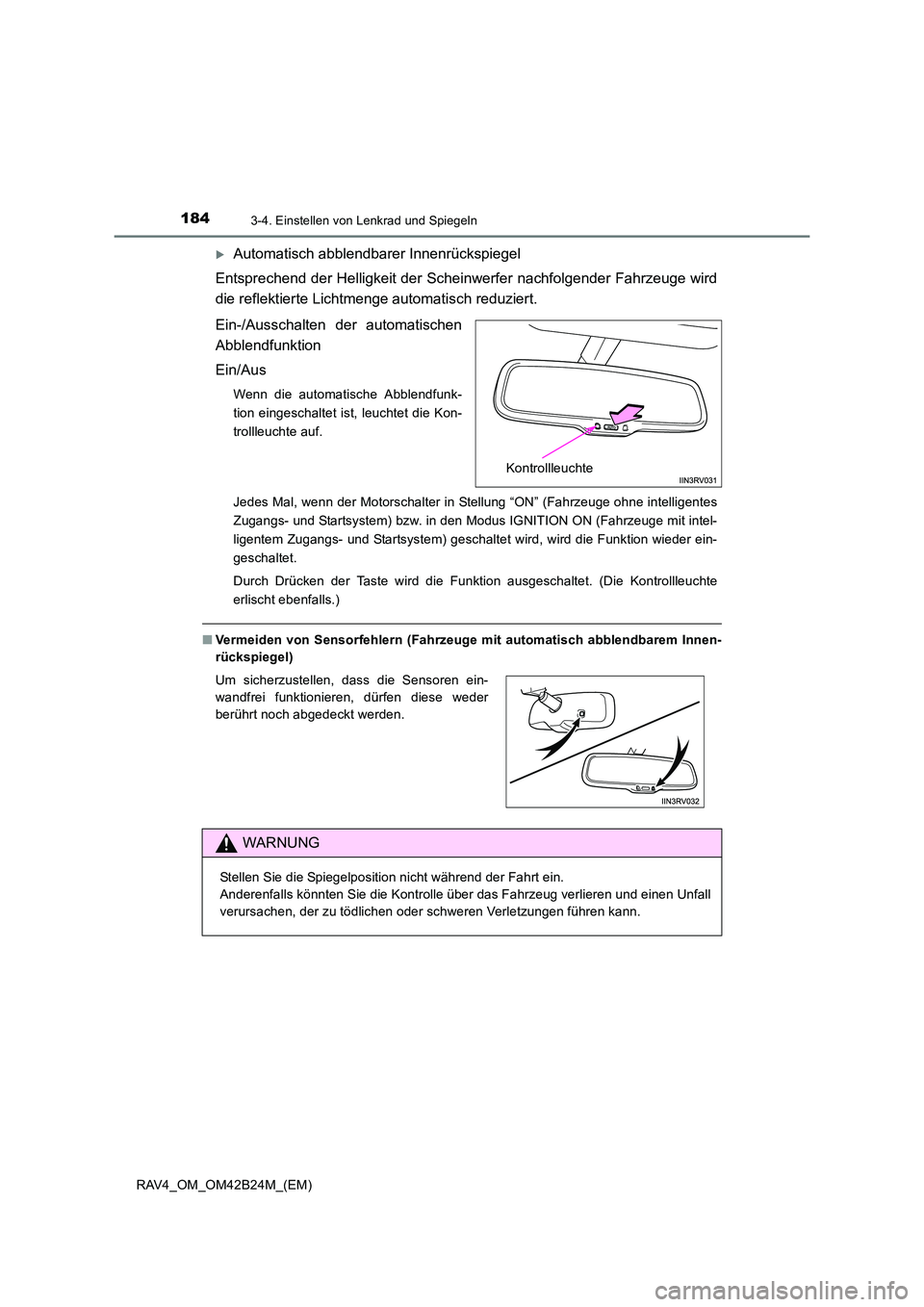

1843-4. Einstellen von Lenkrad und Spiegeln
RAV4_OM_OM42B24M_(EM)
XAutomatisch abblendbarer Innenrückspiegel
Entsprechend der Helligkeit der Sc heinwerfer nachfolgender Fahrzeuge wird
die reflektierte Lichtmenge automatisch reduziert.
Ein-/Ausschalten der automatischen
Abblendfunktion
Ein/Aus
Wenn die automatische Abblendfunk-
tion eingeschaltet ist, leuchtet die Kon-
trollleuchte auf.
Jedes Mal, wenn der Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intel-
ligentem Zugangs- und Startsystem) geschaltet wird, wird die Funktion wieder ein-
geschaltet.
Durch Drücken der Taste wird die Funktion ausgeschaltet. (Die Kontrollleuchte
erlischt ebenfalls.)
■ Vermeiden von Sensorfehlern (Fahrzeuge mit automatisch abblendbarem Innen-
rückspiegel)
Kontrollleuchte
Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen diese weder
berührt noch abgedeckt werden.
WARNUNG
Stellen Sie die Spiegelposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.

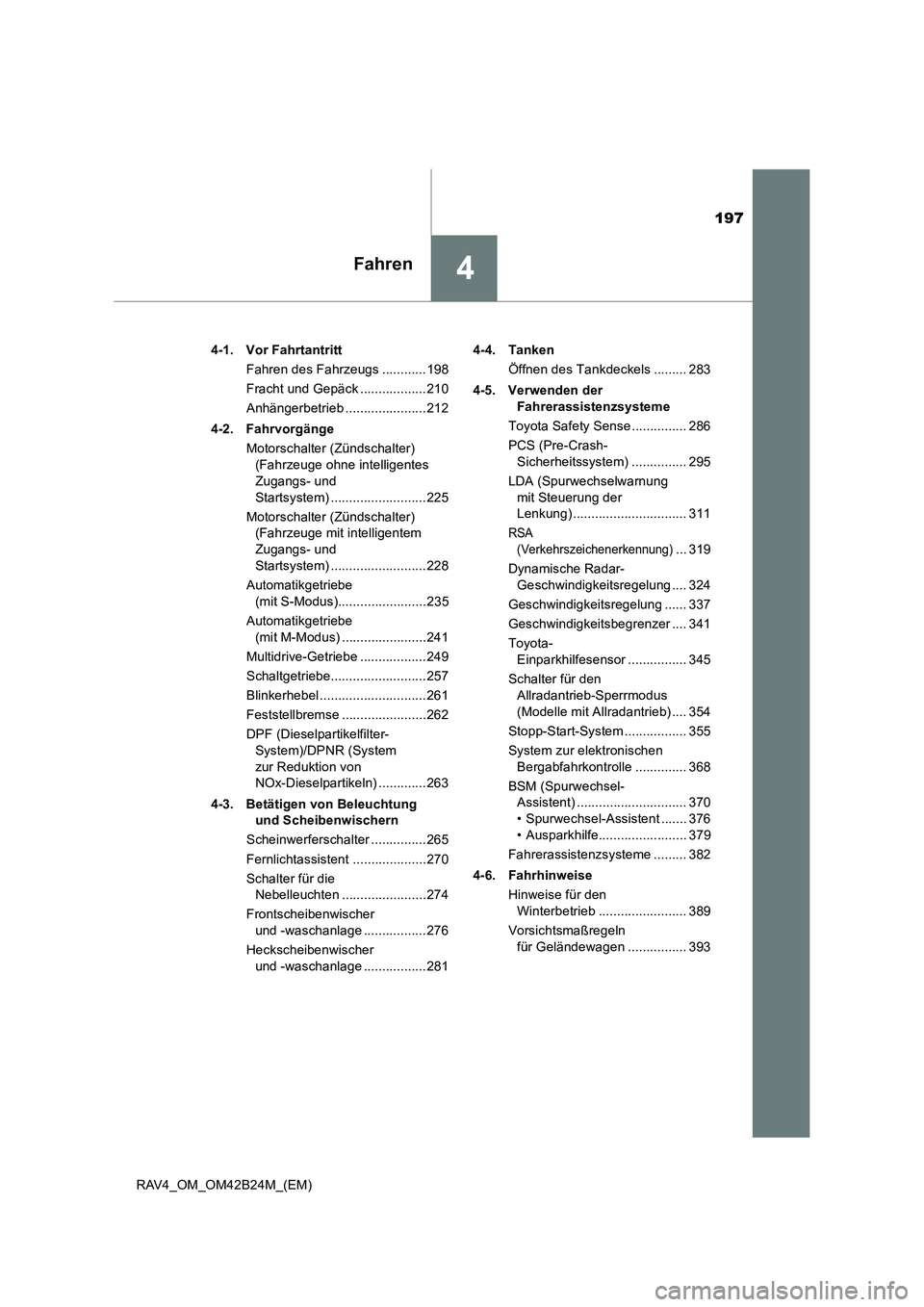

197
4Fahren
RAV4_OM_OM42B24M_(EM)4-1. Vor Fahrtantritt
Fahren des Fahrzeugs ............198
Fracht und Gepäck ..................210
Anhängerbetrieb ......................212
4-2. Fahrvorgänge Motorschalter (Zündschalter) (Fahrzeuge ohne intelligentes
Zugangs- und
Startsystem) ..........................225
Motorschalter (Zündschalter) (Fahrzeuge mit intelligentem
Zugangs- und
Startsystem) ..........................228
Automatikgetriebe (mit S-Modus)........................235
Automatikgetriebe (mit M-Modus) .......................241
Multidrive-Getriebe ..................249
Schaltgetriebe..........................257
Blinkerhebel .............................261
Feststellbremse .......................262
DPF (Dieselpartikelfilter- System)/DPNR (System
zur Reduktion von
NOx-Dieselpartikeln) .............263
4-3. Betätigen von Beleuchtung und Scheibenwischern
Scheinwerferschalter ...............265
Fernlichtassistent ....................270
Schalter für die Nebelleuchten .......................274
Frontscheibenwischer und -waschanlage .................276
Heckscheibenwischer und -waschanlage .................281 4-4. Tanken
Öffnen des Tankdeckels ......... 283
4-5. Verwenden der Fahrerassistenzsysteme
Toyota Safety Sense ............... 286
PCS (Pre-Crash- Sicherheitssystem) ............... 295
LDA (Spurwechselwarnung mit Steuerung der
Lenkung) ............................... 311
RSA (Verkehrszeichenerkennung)
... 319
Dynamische Radar- Geschwindigkeitsregelung .... 324
Geschwindigkeitsregelung ...... 337
Geschwindigkeitsbegrenzer .... 341
Toyota- Einparkhilfesensor ................ 345
Schalter für den Allradantrieb-Sperrmodus
(Modelle mit Allradantrieb) .... 354
Stopp-Start-System ................. 355
System zur elektronischen Bergabfahrkontrolle .............. 368
BSM (Spurwechsel- Assistent) .............................. 370
• Spurwechsel-Assistent ....... 376
• Ausparkhilfe........................ 379
Fahrerassistenzsysteme ......... 382
4-6. Fahrhinweise Hinweise für den Winterbetrieb ........................ 389
Vorsichtsmaßregeln für Geländewagen ................ 393

265
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
RAV4_OM_OM42B24M_(EM)

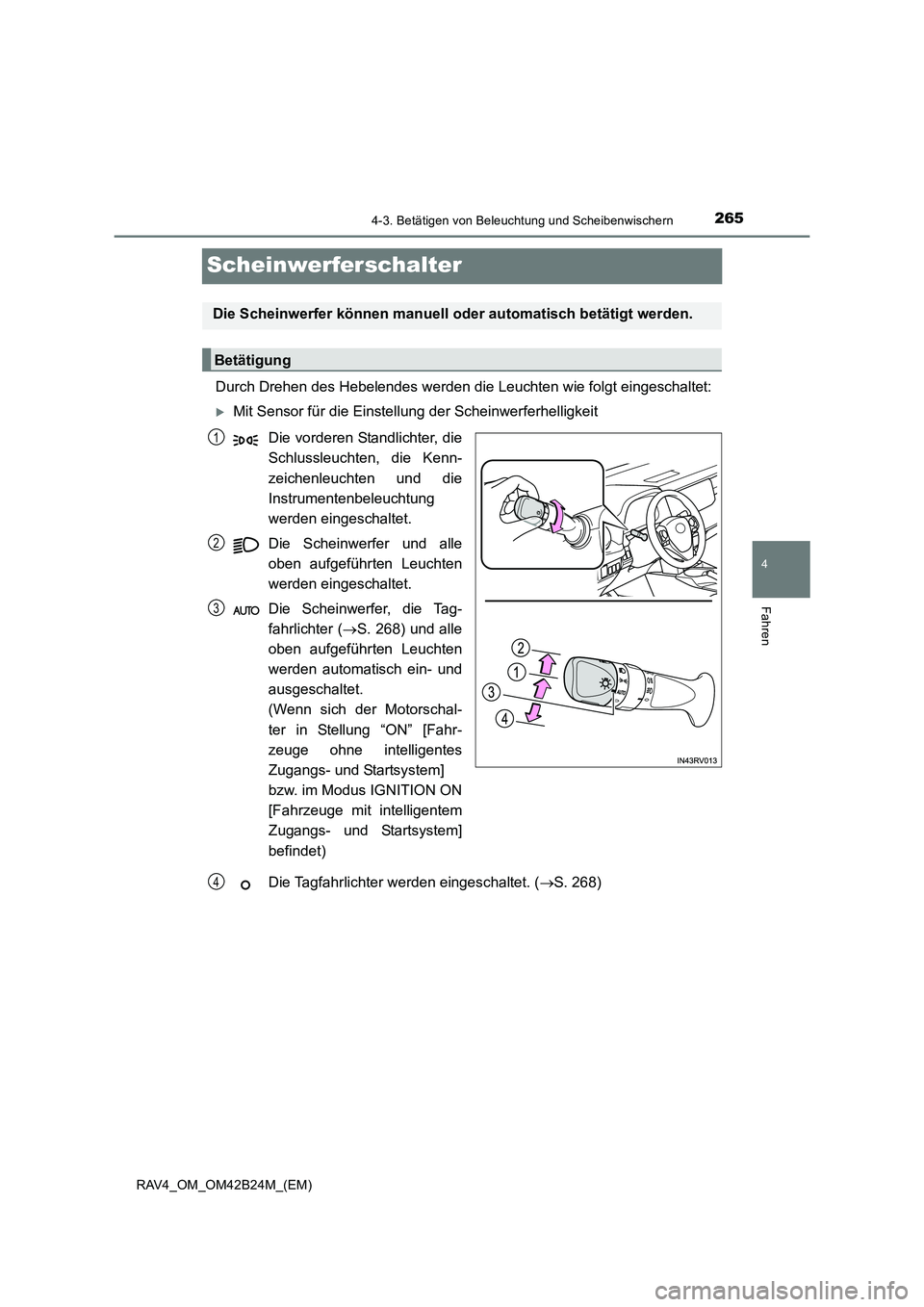

Scheinwerferschalter
Durch Drehen des Hebelendes werden die Leuchten wie folgt eingeschaltet:
XMit Sensor für die Einstellung der ScheinwerferhelligkeitDie vorderen Standlichter, die
Schlussleuchten, die Kenn-
zeichenleuchten und die
Instrumentenbeleuchtung
werden eingeschaltet.
Die Scheinwerfer und alle
oben aufgeführten Leuchten
werden eingeschaltet.
Die Scheinwerfer, die Tag-
fahrlichter ( →S. 268) und alle
oben aufgeführten Leuchten
werden automatisch ein- und
ausgeschaltet.
(Wenn sich der Motorschal-
ter in Stellung “ON” [Fahr-
zeuge ohne intelligentes
Zugangs- und Startsystem]
bzw. im Modus IGNITION ON
[Fahrzeuge mit intelligentem
Zugangs- und Startsystem]
befindet)
Die Tagfahrlichter werden eingeschaltet. ( →S. 268)
Die Scheinwerfer können manuell oder automatisch betätigt werden.
Betätigung
1
2
3
4

2664-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42B24M_(EM)

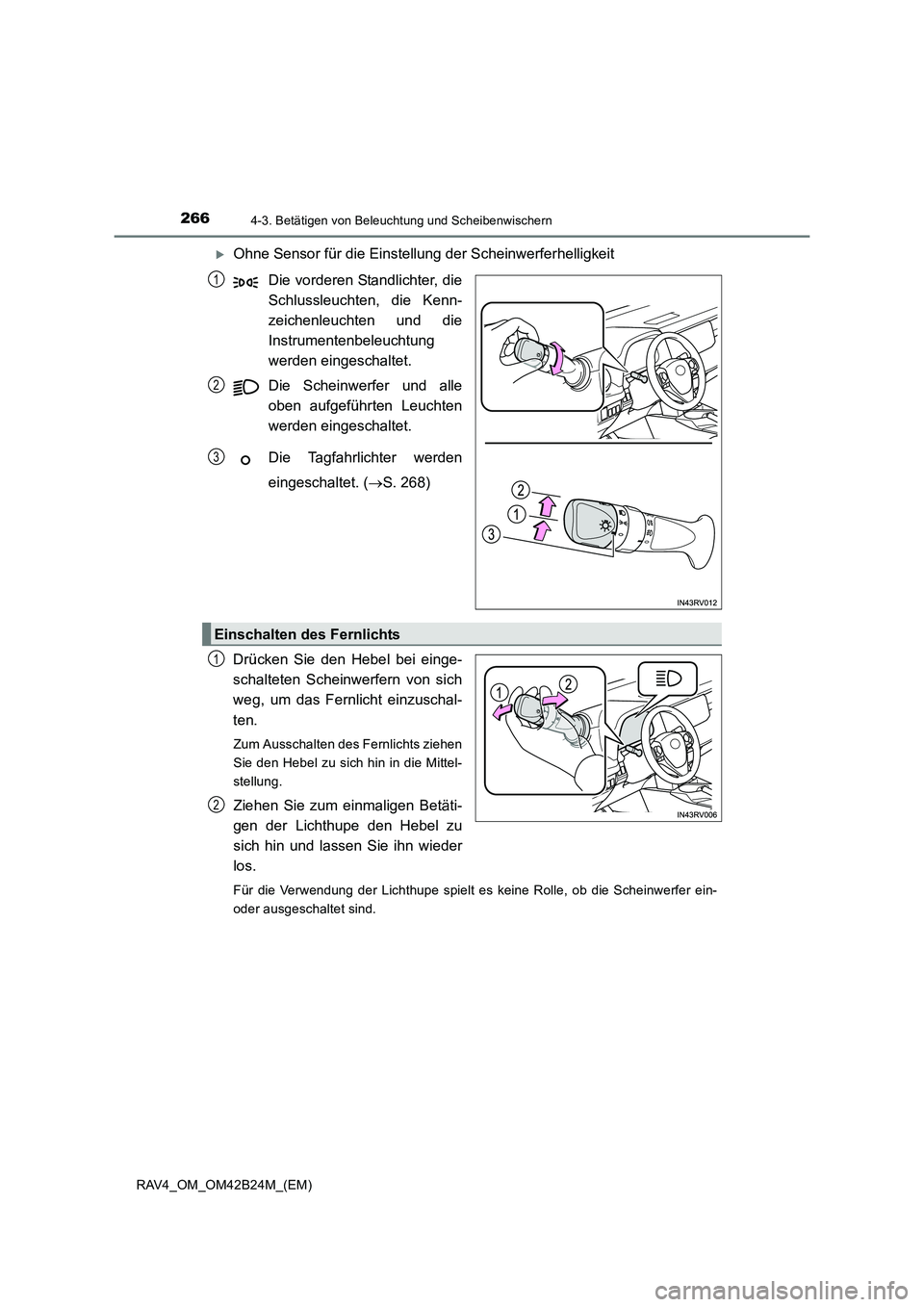

XOhne Sensor für die Einstellung der Scheinwerferhelligkeit
Die vorderen Standlichter, die
Schlussleuchten, die Kenn-
zeichenleuchten und die
Instrumentenbeleuchtung
werden eingeschaltet.
Die Scheinwerfer und alle
oben aufgeführten Leuchten
werden eingeschaltet.
Die Tagfahrlichter werden
eingeschaltet. ( →S. 268)
Drücken Sie den Hebel bei einge-
schalteten Scheinwerfern von sich
weg, um das Fernlicht einzuschal-
ten.
Zum Ausschalten des Fernlichts ziehen
Sie den Hebel zu sich hin in die Mittel-
stellung.
Ziehen Sie zum einmaligen Betäti-
gen der Lichthupe den Hebel zu
sich hin und lassen Sie ihn wieder
los.
Für die Verwendung der Lichthupe spielt es keine Rolle, ob die Scheinwerfer ein-
oder ausgeschaltet sind.
1
2
3
Einschalten des Fernlichts
1
2
