2016 TOYOTA RAV4 Betriebsanleitungen (in German)

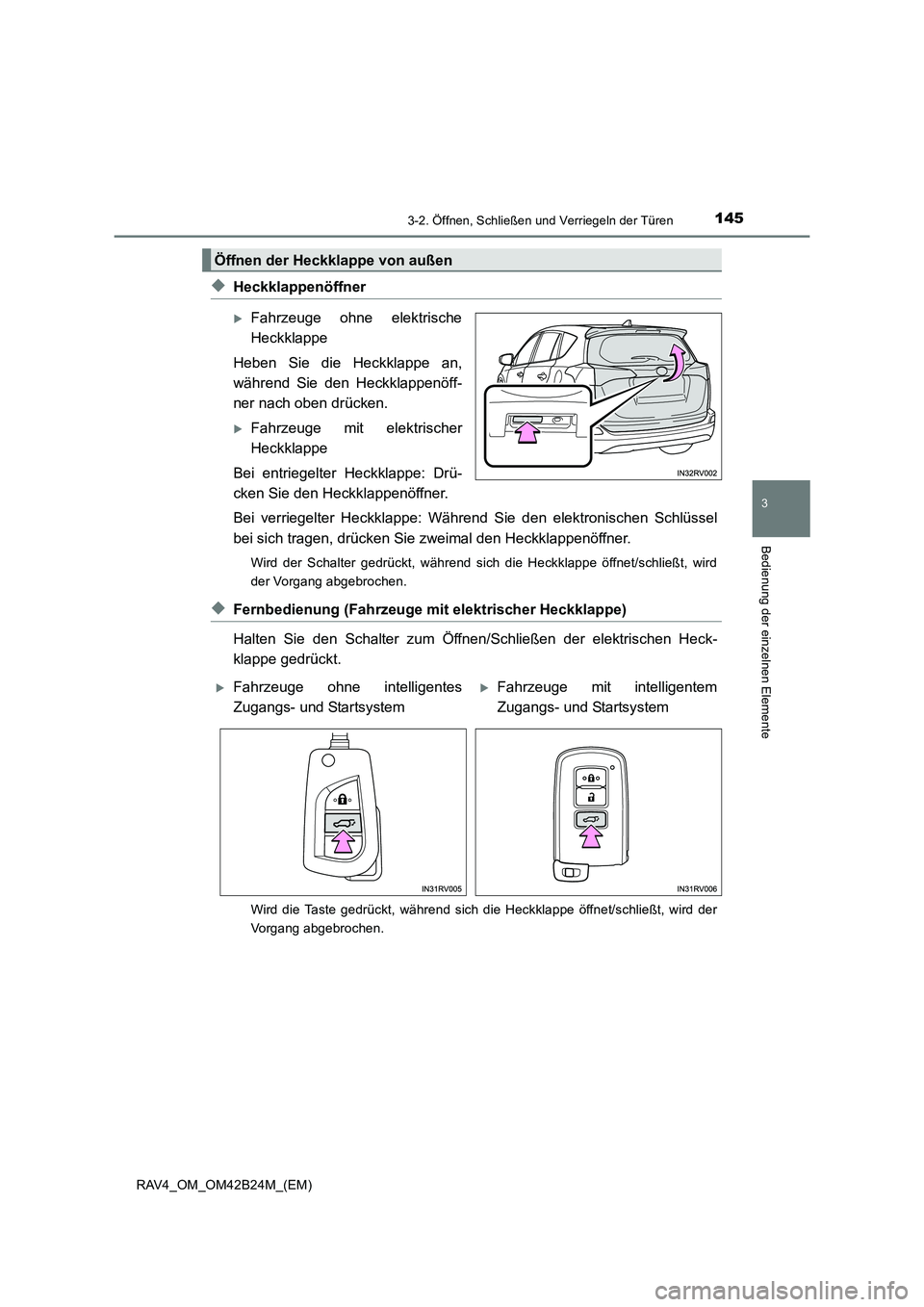

1453-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42B24M_(EM)
◆Heckklappenöffner
XFahrzeuge ohne elektrische
Heckklappe
Heben Sie die Heckklappe an,
während Sie den Heckklappenöff-
ner nach oben drücken.
XFahrzeuge mit elektrischer
Heckklappe
Bei entriegelter Heckklappe: Drü-
cken Sie den Heckklappenöffner.
Bei verriegelter Heckklappe: Während Sie den elektronischen Schlüssel
bei sich tragen, drücken Sie zweimal den Heckklappenöffner.
Wird der Schalter gedrückt, während sich die Heckklappe öffnet/schließt, wird
der Vorgang abgebrochen.
◆Fernbedienung (Fahrzeuge mit elektrischer Heckklappe)
Halten Sie den Schalter zum Öffnen/Schließen der elektrischen Heck-
klappe gedrückt.
Wird die Taste gedrückt, während sich die Heckklappe öffnet/schließt, wird der
Vorgang abgebrochen.
Öffnen der Heckklappe von außen
XFahrzeuge ohne intelligentes
Zugangs- und StartsystemXFahrzeuge mit intelligentem
Zugangs- und Startsystem

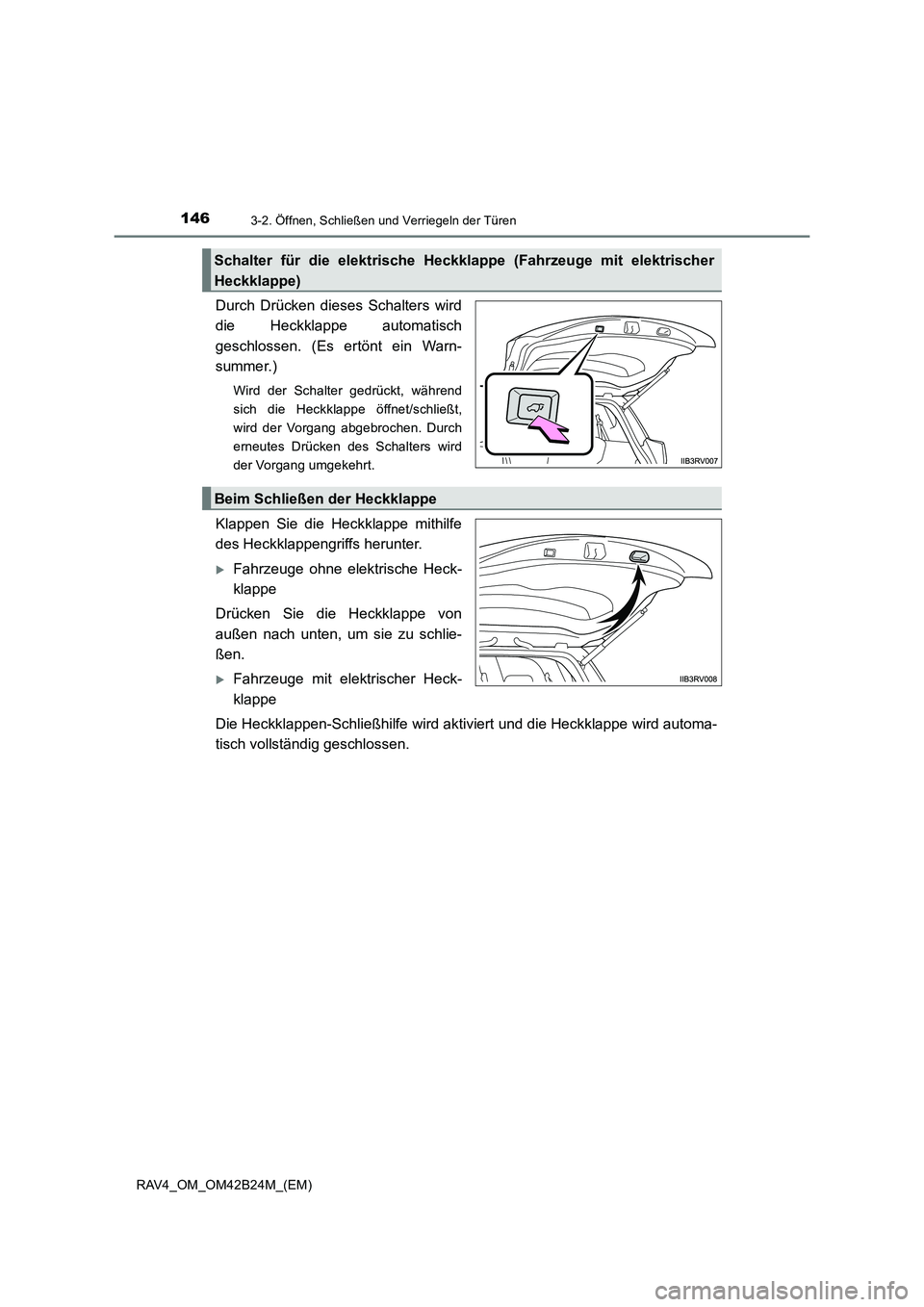

1463-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42B24M_(EM)
Durch Drücken dieses Schalters wird
die Heckklappe automatisch
geschlossen. (Es ertönt ein Warn-
summer.)
Wird der Schalter gedrückt, während
sich die Heckklappe öffnet/schließt,
wird der Vorgang abgebrochen. Durch
erneutes Drücken des Schalters wird
der Vorgang umgekehrt.
Klappen Sie die Heckklappe mithilfe
des Heckklappengriffs herunter.
XFahrzeuge ohne elektrische Heck-
klappe
Drücken Sie die Heckklappe von
außen nach unten, um sie zu schlie-
ßen.
XFahrzeuge mit elektrischer Heck-
klappe
Die Heckklappen-Schließhilfe wird aktiviert und die Heckklappe wird automa-
tisch vollständig geschlossen.
Schalter für die elektrische Heckklappe (Fahrzeuge mit elektrischer
Heckklappe)
Beim Schließen der Heckklappe

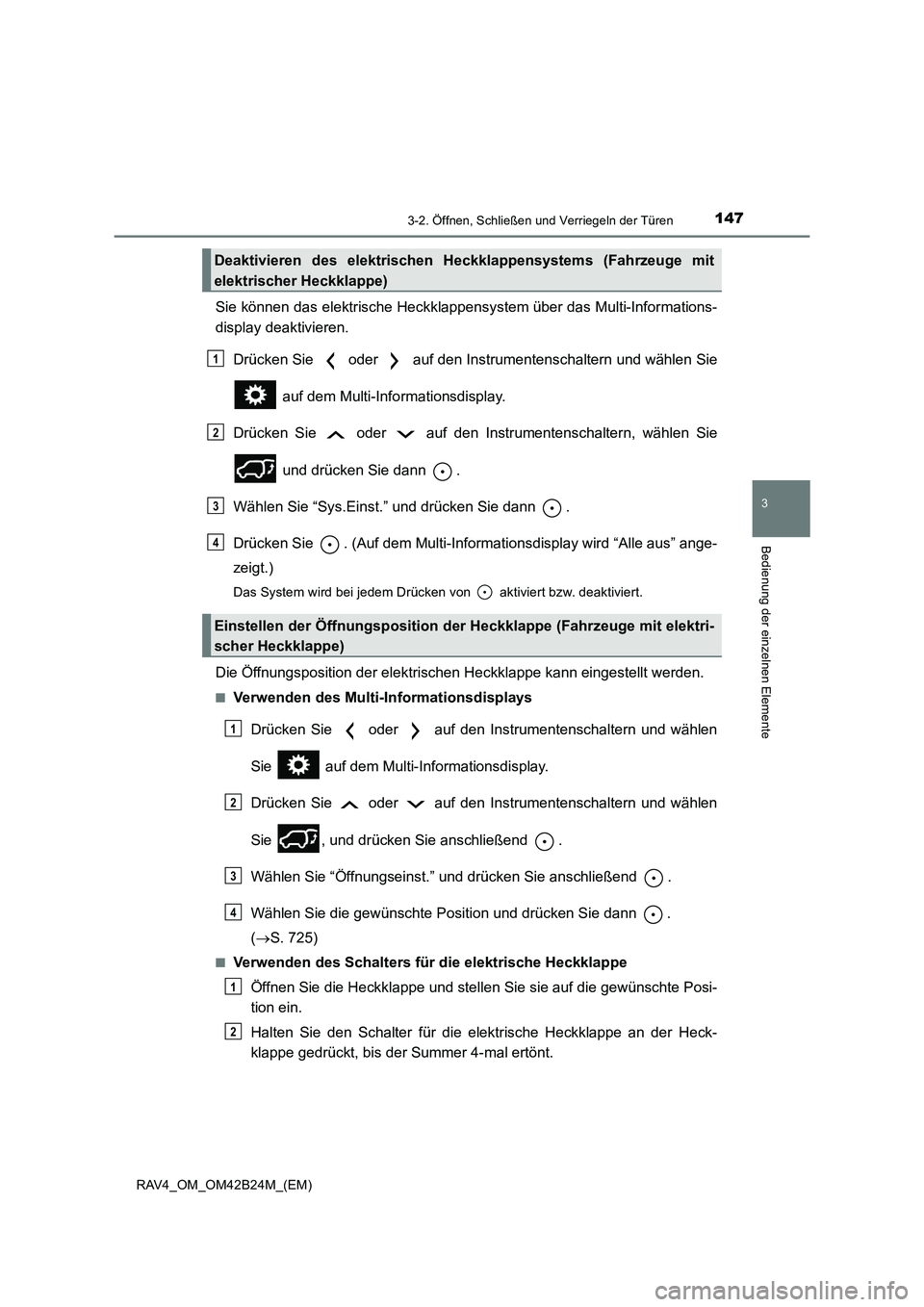

1473-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42B24M_(EM)
Sie können das elektrische Heckklappensystem über das Multi-Informations-
display deaktivieren.Drücken Sie oder auf den Instrumentenschaltern und wählen Sie
auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie
und drücken Sie dann .
Wählen Sie “Sys.Einst.” und drücken Sie dann .
Drücken Sie . (Auf dem Multi-Informationsdisplay wird “Alle aus” ange-
zeigt.)
Das System wird bei jedem Drücken von aktiviert bzw. deaktiviert.
Die Öffnungsposition der elektrischen Heckklappe kann eingestellt werden.
■Verwenden des Multi-Informationsdisplays Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie , und drücken Sie anschließend .
Wählen Sie “Öffnungseinst.” und drücken Sie anschließend .
Wählen Sie die gewünschte Position und drücken Sie dann .
(→ S. 725)
■Verwenden des Schalters für die elektrische Heckklappe
Öffnen Sie die Heckklappe und stellen Sie sie auf die gewünschte Posi-
tion ein.
Halten Sie den Schalter für die elektrische Heckklappe an der Heck-
klappe gedrückt, bis der Summer 4-mal ertönt.
Deaktivieren des elektrischen H eckklappensystems (Fahrzeuge mit
elektrischer Heckklappe)
Einstellen der Öffnungsposition der Heckklappe (Fahrzeuge mit elektri-
scher Heckklappe)
1
2
3
4
1
2
3
4
1
2

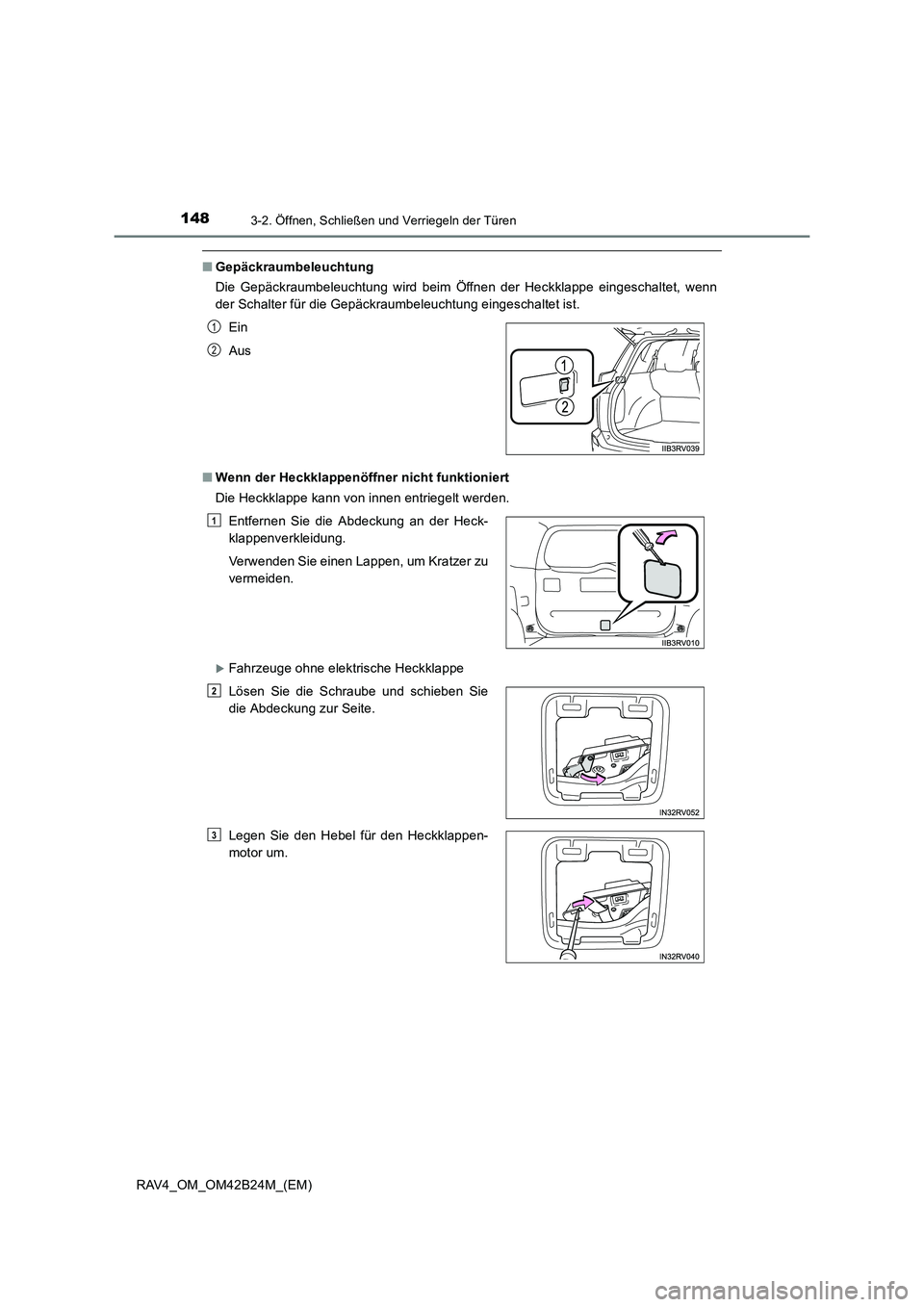

1483-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42B24M_(EM)
■Gepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird beim Öffnen der Heckklappe eingeschaltet, wenn
der Schalter für die Gepäckraumbeleuchtung eingeschaltet ist.
■ Wenn der Heckklappenöffner nicht funktioniert
Die Heckklappe kann von innen entriegelt werden.
XFahrzeuge ohne elektrische Heckklappe Ein
Aus
Entfernen Sie die Abdeckung an der Heck-
klappenverkleidung.
Verwenden Sie einen Lappen, um Kratzer zu
vermeiden.
Lösen Sie die Schraube und schieben Sie
die Abdeckung zur Seite.
Legen Sie den Hebel für den Heckklappen-
motor um.
1
2
1
2
3

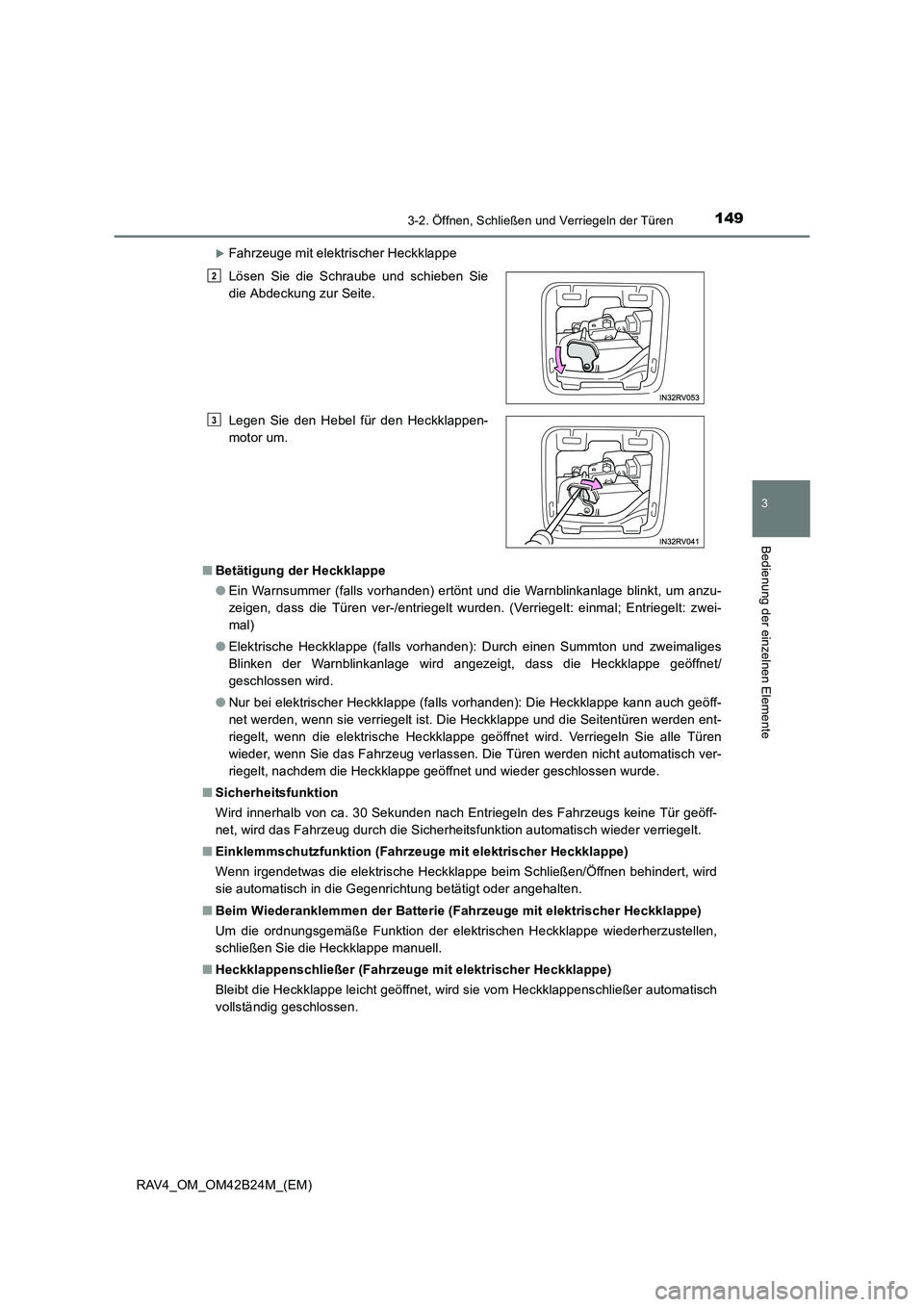

1493-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42B24M_(EM)
XFahrzeuge mit elektrischer Heckklappe
■ Betätigung der Heckklappe
●Ein Warnsummer (falls vorhanden) ertönt und die Warnblinkanlage blinkt, um anzu-
zeigen, dass die Türen ver-/entriegelt wurden. (Verriegelt: einmal; Entriegelt: zwei-
mal)
● Elektrische Heckklappe (falls vorhanden): Durch einen Summton und zweimaliges
Blinken der Warnblinkanlage wird angezeigt, dass die Heckklappe geöffnet/
geschlossen wird.
● Nur bei elektrischer Heckklappe (falls vorhanden): Die Heckklappe kann auch geöff-
net werden, wenn sie verriegelt ist. Die Heckklappe und die Seitentüren werden ent-
riegelt, wenn die elektrische Heckklappe geöffnet wird. Verriegeln Sie alle Türen
wieder, wenn Sie das Fahrzeug verlassen. Die Türen werden nicht automatisch ver-
riegelt, nachdem die Heckklappe geöffnet und wieder geschlossen wurde.
■ Sicherheitsfunktion
Wird innerhalb von ca. 30 Sekunden nach Entriegeln des Fahrzeugs keine Tür geöff-
net, wird das Fahrzeug durch die Sicherheitsfunktion automatisch wieder verriegelt.
■ Einklemmschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Wenn irgendetwas die elektrische Heckklappe beim Schließen/Öffnen behindert, wird
sie automatisch in die Gegenrichtung betätigt oder angehalten.
■ Beim Wiederanklemmen der Batterie (Fahrzeuge mit elektrischer Heckklappe)
Um die ordnungsgemäße Funktion der elektrischen Heckklappe wiederherzustellen,
schließen Sie die Heckklappe manuell.
■ Heckklappenschließer (Fahrzeuge mit elektrischer Heckklappe)
Bleibt die Heckklappe leicht geöffnet, wird sie vom Heckklappenschließer automatisch
vollständig geschlossen.Lösen Sie die Schraube und schieben Sie
die Abdeckung zur Seite.
Legen Sie den Hebel für den Heckklappen-
motor um.
2
3

1503-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42B24M_(EM)■
Fallschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Wenn während des automatischen Öffnens der elektrischen Heckklappe eine sehr
große Kraft auf diese ausgeübt wird, wird der Öffnungsvorgang gestoppt, um ein plötz-
liches Schließen der elektrischen Heckklappe zu verhindern.
■ Heckklappen-Schließhilfe (Fahrzeuge mit elektrischer Heckklappe)
Wird die Heckklappe manuell abgesenkt, nachdem sie an einer Öffnungsposition
angehalten wurde, wird sie automatisch vollständig geschlossen.
■ Aufheben der eingestellten Öffnungsposition der Heckklappe (Fahrzeuge mit
elektrischer Heckklappe)
Halten Sie den Schalter für die elektrische Heckklappe an der Heckklappe gedrückt,
bis der Summer 4-mal ertönt, kurzzeitig verstummt und dann 2-mal ertönt. Die Öff-
nungsposition wird auf vollständig geöffnete Heckklappe initialisiert.
■ Persönliche Einstellungen (Fahrzeuge mit elektrischer Heckklappe)
Sie können Einstellungen (z. B. den Öffnungswinkel der elektrischen Heckklappe)
ändern.
(Anpassbare Funktionen: →S. 725)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Vor Fahrtantritt
●Stellen sicher, dass die Heckklappe vollständig geschlossen ist. Ist die Heckklappe
nicht vollständig geschlossen, kann sie sich während der Fahrt unerwartet öffnen
und Gegenstände in der Nähe treffen, oder Gepäck kann aus dem Gepäckraum
fallen und einen Unfall verursachen.
● Lassen Sie nicht zu, dass Kinder im Gepäckraum spielen.
Wird ein Kind versehentlich im Gepäckraum eingesperrt, kann es Hitzeschäden
oder andere Verletzungen erleiden.
● Erlauben Sie Kindern nicht, die Heckklappe zu öffnen oder zu schließen.
Die Heckklappe kann sich unerwartet bewegen oder Hände, Kopf oder Hals des
Kindes können beim Schließen der Heckklappe eingeklemmt werden.
■ Wichtige Punkte beim Fahren
●Halten Sie die Heckklappe während der Fahrt geschlossen.
Bleibt die Heckklappe geöffnet, kann sie Gegenstände in der Nähe treffen, oder
Gepäck kann aus dem Gepäckraum fallen und einen Unfall verursachen.
● Lassen Sie niemals jemanden im Gepäckraum sitzen. Bei plötzlichem Bremsen,
einem plötzlichen Ausweichmanöver oder einer Kollision kann es zu tödlichen oder
schweren Verletzungen kommen.

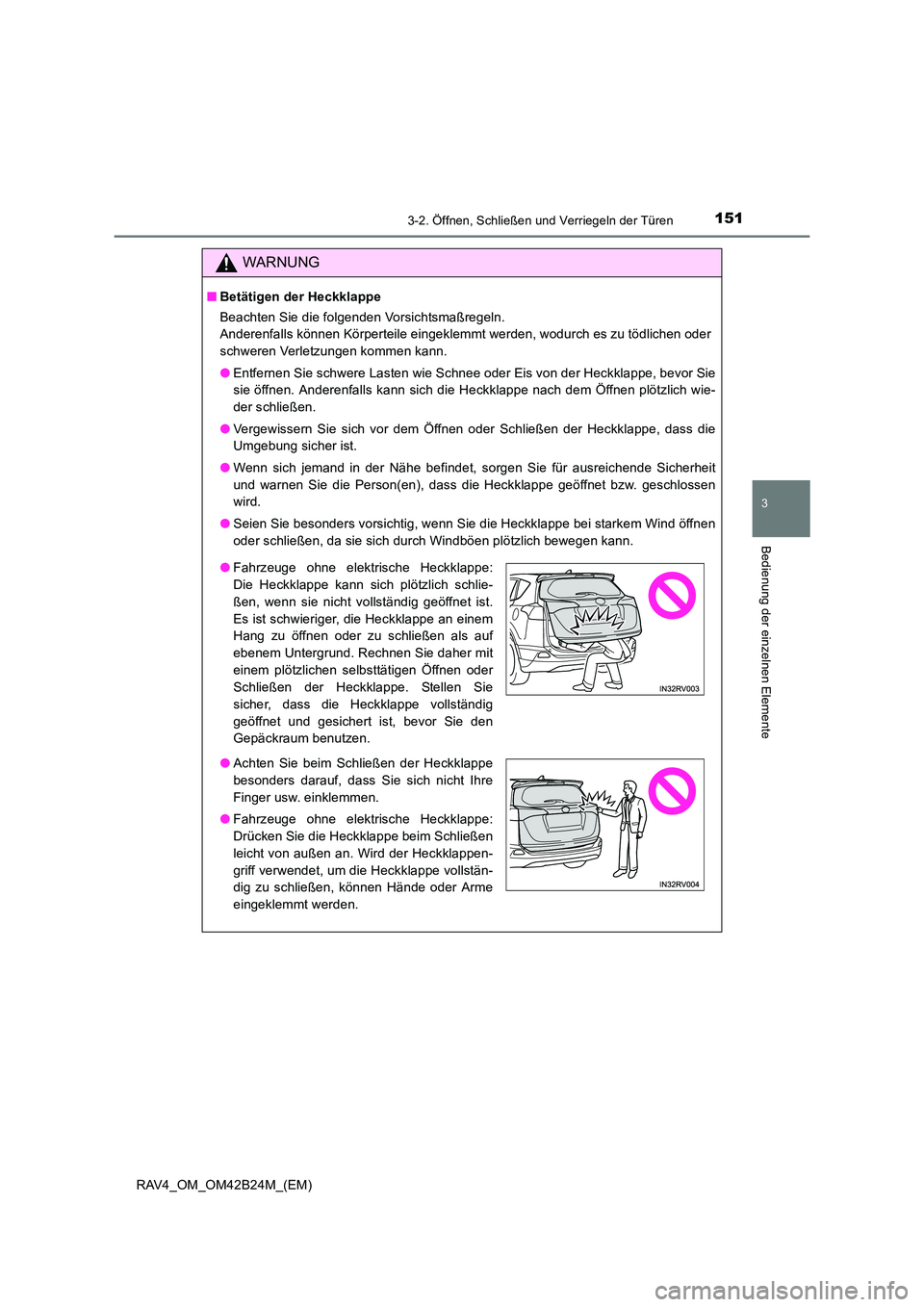

1513-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42B24M_(EM)
WARNUNG
■Betätigen der Heckklappe
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können Körperteile eingeklemmt werden, wodurch es zu tödlichen oder
schweren Verletzungen kommen kann.
●Entfernen Sie schwere Lasten wie Schnee oder Eis von der Heckklappe, bevor Sie
sie öffnen. Anderenfalls kann sich die Heckklappe nach dem Öffnen plötzlich wie-
der schließen.
● Vergewissern Sie sich vor dem Öffnen oder Schließen der Heckklappe, dass die
Umgebung sicher ist.
● Wenn sich jemand in der Nähe befindet, sorgen Sie für ausreichende Sicherheit
und warnen Sie die Person(en), dass die Heckklappe geöffnet bzw. geschlossen
wird.
● Seien Sie besonders vorsichtig, wenn Sie die Heckklappe bei starkem Wind öffnen
oder schließen, da sie sich durch Windböen plötzlich bewegen kann.
●Fahrzeuge ohne elektrische Heckklappe:
Die Heckklappe kann sich plötzlich schlie-
ßen, wenn sie nicht vollständig geöffnet ist.
Es ist schwieriger, die Heckklappe an einem
Hang zu öffnen oder zu schließen als auf
ebenem Untergrund. Rechnen Sie daher mit
einem plötzlichen selbsttätigen Öffnen oder
Schließen der Heckklappe. Stellen Sie
sicher, dass die Heckklappe vollständig
geöffnet und gesichert ist, bevor Sie den
Gepäckraum benutzen.
● Achten Sie beim Schließen der Heckklappe
besonders darauf, dass Sie sich nicht Ihre
Finger usw. einklemmen.
● Fahrzeuge ohne elektrische Heckklappe:
Drücken Sie die Heckklappe beim Schließen
leicht von außen an. Wird der Heckklappen-
griff verwendet, um die Heckklappe vollstän-
dig zu schließen, können Hände oder Arme
eingeklemmt werden.

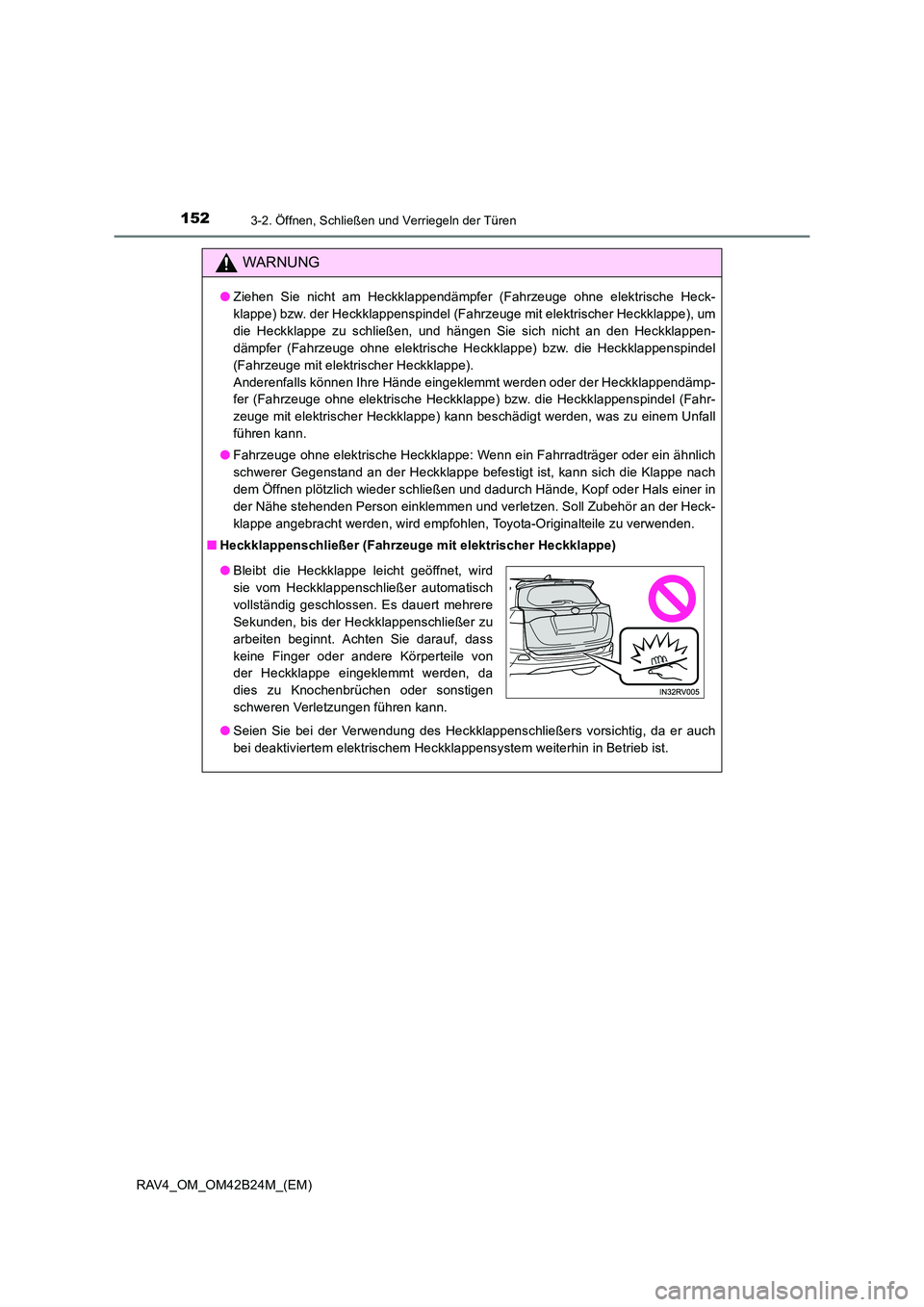

1523-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42B24M_(EM)
WARNUNG
●Ziehen Sie nicht am Heckklappendämpfer (Fahrzeuge ohne elektrische Heck-
klappe) bzw. der Heckklappenspindel (Fahrzeuge mit elektrischer Heckklappe), um
die Heckklappe zu schließen, und hängen Sie sich nicht an den Heckklappen-
dämpfer (Fahrzeuge ohne elektrische Heckklappe) bzw. die Heckklappenspindel
(Fahrzeuge mit elektrischer Heckklappe).
Anderenfalls können Ihre Hände eingeklemmt werden oder der Heckklappendämp-
fer (Fahrzeuge ohne elektrische Heckklappe) bzw. die Heckklappenspindel (Fahr-
zeuge mit elektrischer Heckklappe) kann beschädigt werden, was zu einem Unfall
führen kann.
● Fahrzeuge ohne elektrische Heckklappe: Wenn ein Fahrradträger oder ein ähnlich
schwerer Gegenstand an der Heckklappe befestigt ist, kann sich die Klappe nach
dem Öffnen plötzlich wieder schließen und dadurch Hände, Kopf oder Hals einer in
der Nähe stehenden Person einklemmen und verletzen. Soll Zubehör an der Heck-
klappe angebracht werden, wird empfohlen, Toyota-Originalteile zu verwenden.
■ Heckklappenschließer (Fahrzeuge mit elektrischer Heckklappe)
●Seien Sie bei der Verwendung des Heckklappenschließers vorsichtig, da er auch
bei deaktiviertem elektrischem Heckklappensystem weiterhin in Betrieb ist.
●Bleibt die Heckklappe leicht geöffnet, wird
sie vom Heckklappenschließer automatisch
vollständig geschlossen. Es dauert mehrere
Sekunden, bis der Heckklappenschließer zu
arbeiten beginnt. Achten Sie darauf, dass
keine Finger oder andere Körperteile von
der Heckklappe eingeklemmt werden, da
dies zu Knochenbrüchen oder sonstigen
schweren Verletzungen führen kann.
