2016 TOYOTA RAV4 Betriebsanleitungen (in German)

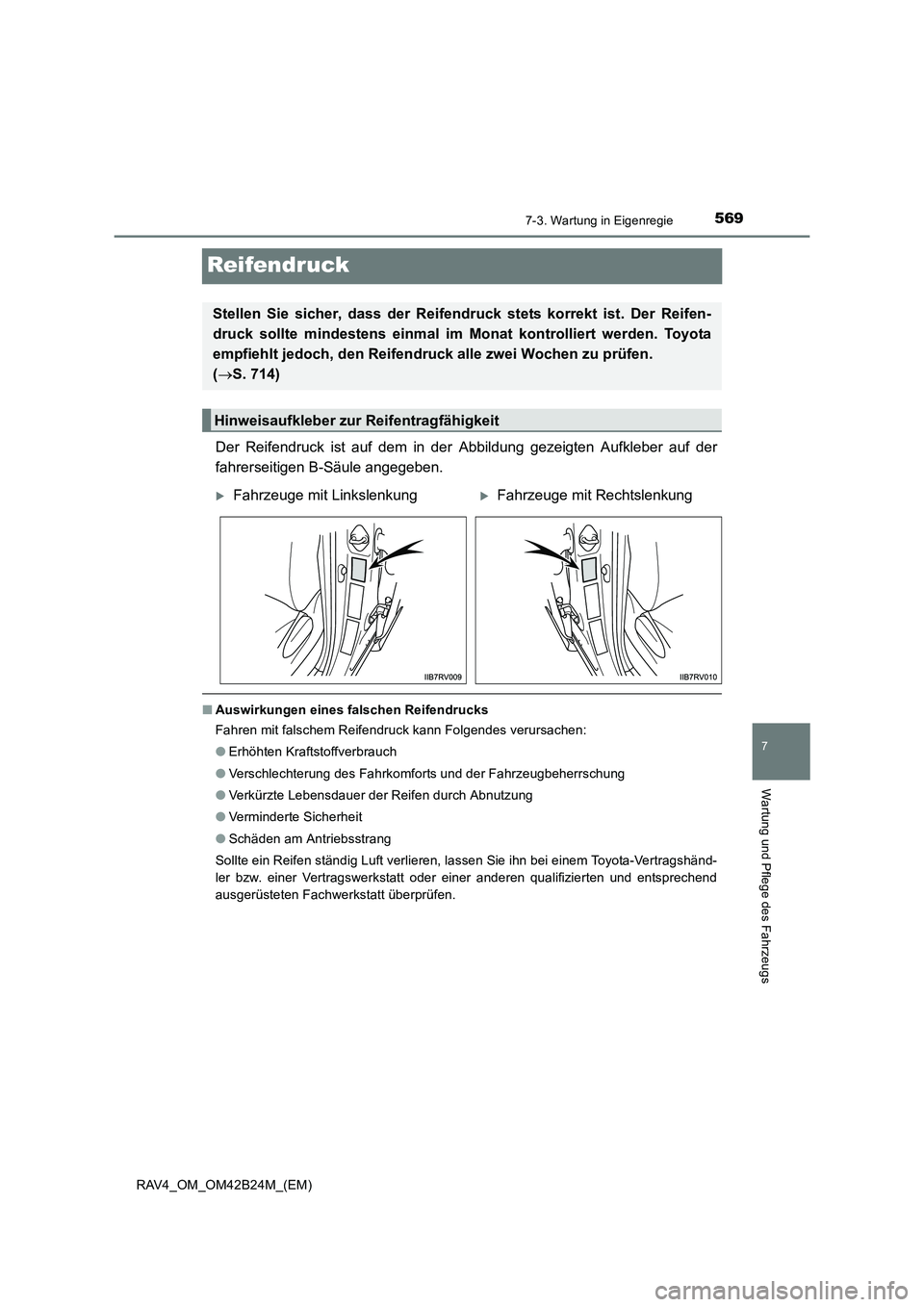

5697-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
Reifendruck
Der Reifendruck ist auf dem in der Abbildung gezeigten Aufkleber auf der
fahrerseitigen B-Säule angegeben.
■Auswirkungen eines falschen Reifendrucks
Fahren mit falschem Reifendruck kann Folgendes verursachen:
●Erhöhten Kraftstoffverbrauch
● Verschlechterung des Fahrkomforts und der Fahrzeugbeherrschung
● Verkürzte Lebensdauer der Reifen durch Abnutzung
● Verminderte Sicherheit
● Schäden am Antriebsstrang
Sollte ein Reifen ständig Luft verlieren, lassen Sie ihn bei einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Stellen Sie sicher, dass der Reifendr uck stets korrekt ist. Der Reifen-
druck sollte mindestens einmal im Monat kontrolliert werden. Toyota
empfiehlt jedoch, den Reifendruck alle zwei Wochen zu prüfen.
( → S. 714)
Hinweisaufkleber zur Reifentragfähigkeit
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung

5707-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)■
Anweisungen zum Prüfen des Reifendrucks
Beachten Sie beim Prüfen des Reifendrucks Folgendes:
●Der Reifendruck sollte nur bei kalten Reifen gemessen werden.
Hat das Fahrzeug mindestens 3 Stunden gestanden und wurde danach nicht weiter
als 1,5 km gefahren, erhalten Sie genaue Werte für den Reifendruck bei kalten Rei-
fen.
● Verwenden Sie immer einen Reifendruckmesser.
Mit bloßem Auge lässt sich nur schwer beurteilen, ob der Reifendruck dem vorge-
schriebenen Wert entspricht.
● Es ist ganz normal, dass der Reifendruck nach einer Fahrt höher ist, da Hitze im Rei-
fen entsteht. Reduzieren Sie den Reifendruck nicht nach einer Fahrt.
● Das Gewicht von Insassen und Gepäck muss so verteilt werden, dass das Fahrzeug
gleichmäßig belastet wird.
WARNUNG
■Ein korrekter Reifendruck ist für die sichere Leistung der Reifen unerlässlich
Halten Sie den vorgeschriebenen Reifendruck ein.
Entspricht der Reifendruck der einzelnen Reifen nicht den vorgeschriebenen Wer-
ten, kann Folgendes auftreten und es kann zu Unfällen mit tödlichen oder schweren
Verletzungen kommen:
●Übermäßiger Verschleiß
● Ungleichmäßiger Verschleiß
● Schlechte Fahrzeugbeherrschung
● Gefahr des Platzens der Reifen aufgrund von Überhitzung
● Zwischen Reifen und Rad kann Luft entweichen
● Verformung des Rads und/oder Reifenbeschädigung
● Erhöhtes Risiko eines Reifenschadens während der Fahrt (verursacht durch
gefährliche Straßenverhältnisse, Dehnungsfugen, scharfe Kanten auf der Fahr-
bahn usw.)
HINWEIS
■Bei Überprüfung und Einstellung des Reifendrucks
Vergessen Sie nicht, die Ventilkappen wieder aufzuschrauben.
Bei fehlender Ventilkappe können Schmutz und Feuchtigkeit in das Ventil gelangen
und Luftaustritt verursachen, wodurch der Reifendruck abnimmt.

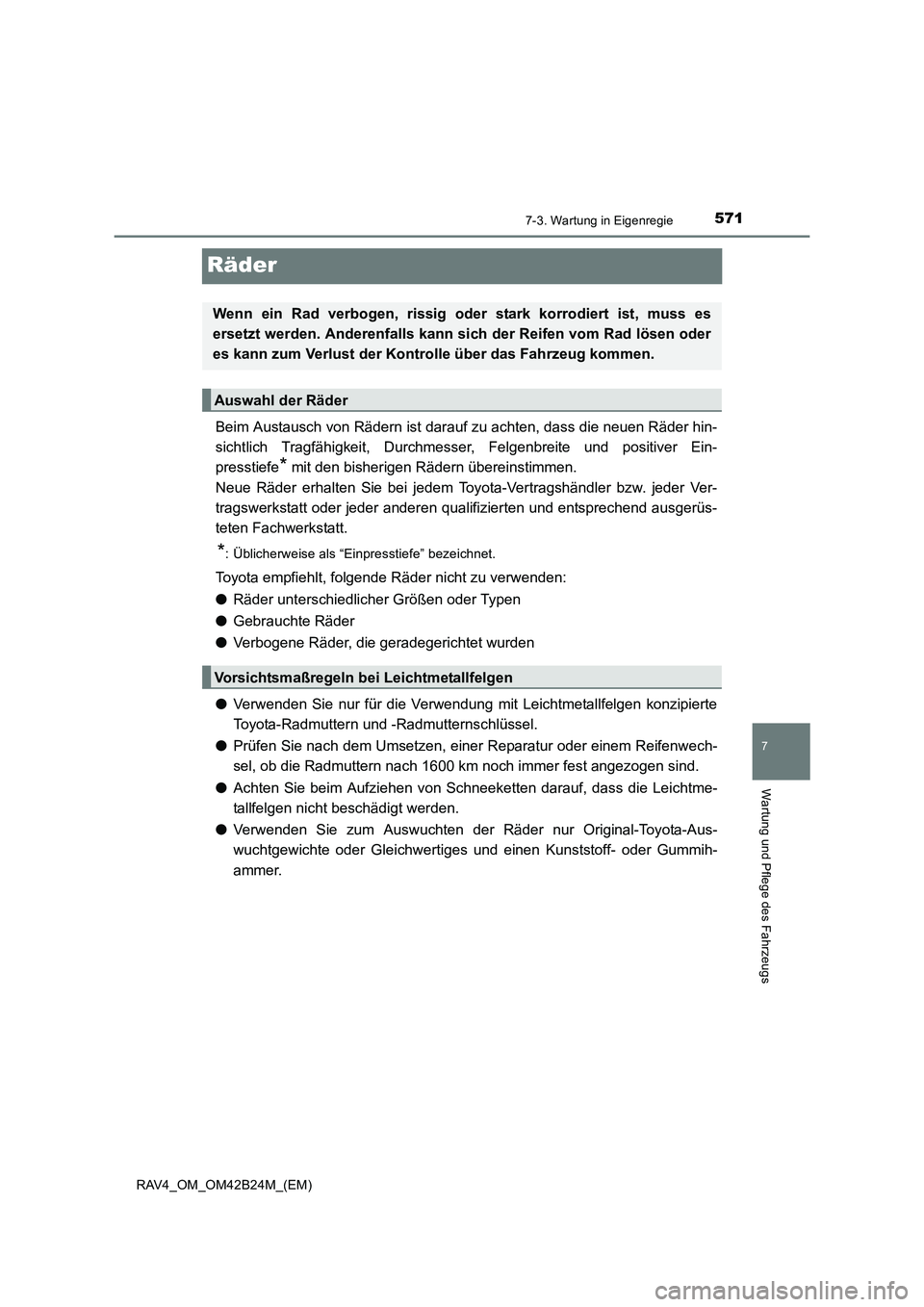

5717-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
Räder
Beim Austausch von Rädern ist darauf zu achten, dass die neuen Räder hin-
sichtlich Tragfähigkeit, Durchmesser, Felgenbreite und positiver Ein-
presstiefe
* mit den bisherigen Rädern übereinstimmen.
Neue Räder erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Ver-
tragswerkstatt oder jeder anderen qual ifizierten und entsprechend ausgerüs-
teten Fachwerkstatt.
*: Üblicherweise als “Einpresstiefe” bezeichnet.
Toyota empfiehlt, folgende Räder nicht zu verwenden:
● Räder unterschiedlicher Größen oder Typen
● Gebrauchte Räder
● Verbogene Räder, die geradegerichtet wurden
● Verwenden Sie nur für die Verwendung mit Leichtmetallfelgen konzipierte
Toyota-Radmuttern und -Radmutternschlüssel.
● Prüfen Sie nach dem Umsetzen, einer Reparatur oder einem Reifenwech-
sel, ob die Radmuttern nach 1600 km noch immer fest angezogen sind.
● Achten Sie beim Aufziehen von Schneeketten darauf, dass die Leichtme-
tallfelgen nicht beschädigt werden.
● Verwenden Sie zum Auswuchten der Räder nur Original-Toyota-Aus-
wuchtgewichte oder Gleichwertiges und einen Kunststoff- oder Gummih-
ammer.
Wenn ein Rad verbogen, rissig oder stark korrodiert ist, muss es
ersetzt werden. Anderenfalls kann si ch der Reifen vom Rad lösen oder
es kann zum Verlust der Kontrolle über das Fahrzeug kommen.
Auswahl der Räder
Vorsichtsmaßregeln bei Leichtmetallfelgen

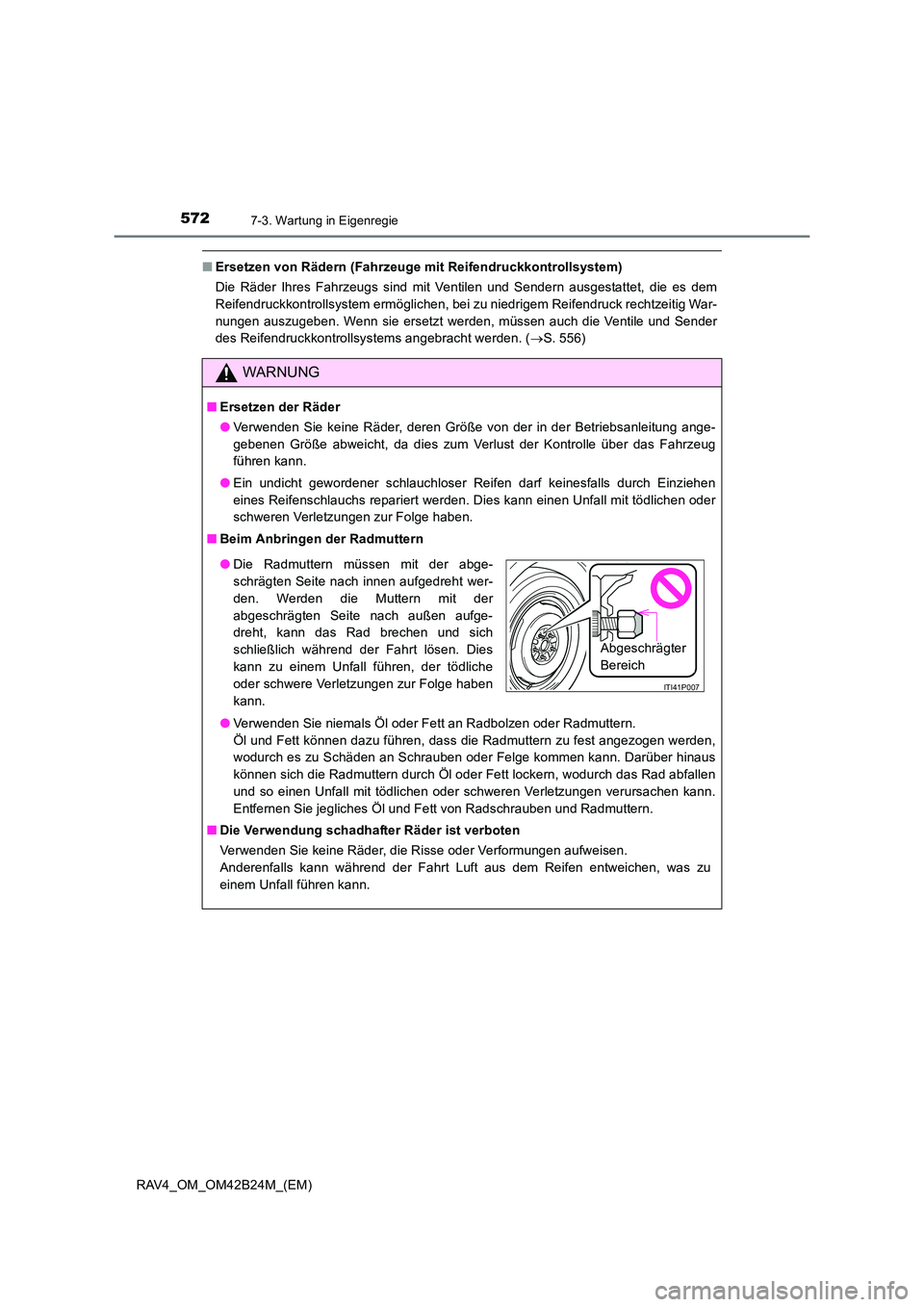

5727-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
■Ersetzen von Rädern (Fahrzeuge mit Reifendruckkontrollsystem)
Die Räder Ihres Fahrzeugs sind mit Ventilen und Sendern ausgestattet, die es dem
Reifendruckkontrollsystem ermöglichen, bei zu niedrigem Reifendruck rechtzeitig War-
nungen auszugeben. Wenn sie ersetzt werden, müssen auch die Ventile und Sender
des Reifendruckkontrollsystems angebracht werden. ( →S. 556)
WARNUNG
■ Ersetzen der Räder
●Verwenden Sie keine Räder, deren Größe von der in der Betriebsanleitung ange-
gebenen Größe abweicht, da dies zum Verlust der Kontrolle über das Fahrzeug
führen kann.
● Ein undicht gewordener schlauchloser Reifen darf keinesfalls durch Einziehen
eines Reifenschlauchs repariert werden. Dies kann einen Unfall mit tödlichen oder
schweren Verletzungen zur Folge haben.
■ Beim Anbringen der Radmuttern
●Verwenden Sie niemals Öl oder Fett an Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch es zu Schäden an Schrauben oder Felge kommen kann. Darüber hinaus
können sich die Radmuttern durch Öl oder Fett lockern, wodurch das Rad abfallen
und so einen Unfall mit tödlichen oder schweren Verletzungen verursachen kann.
Entfernen Sie jegliches Öl und Fett von Radschrauben und Radmuttern.
■ Die Verwendung schadhafter Räder ist verboten
Verwenden Sie keine Räder, die Risse oder Verformungen aufweisen.
Anderenfalls kann während der Fahrt Luft aus dem Reifen entweichen, was zu
einem Unfall führen kann.
●Die Radmuttern müssen mit der abge-
schrägten Seite nach innen aufgedreht wer-
den. Werden die Muttern mit der
abgeschrägten Seite nach außen aufge-
dreht, kann das Rad brechen und sich
schließlich während der Fahrt lösen. Dies
kann zu einem Unfall führen, der tödliche
oder schwere Verletzungen zur Folge haben
kann.
ITI41P007
Abgeschrägter
Bereich

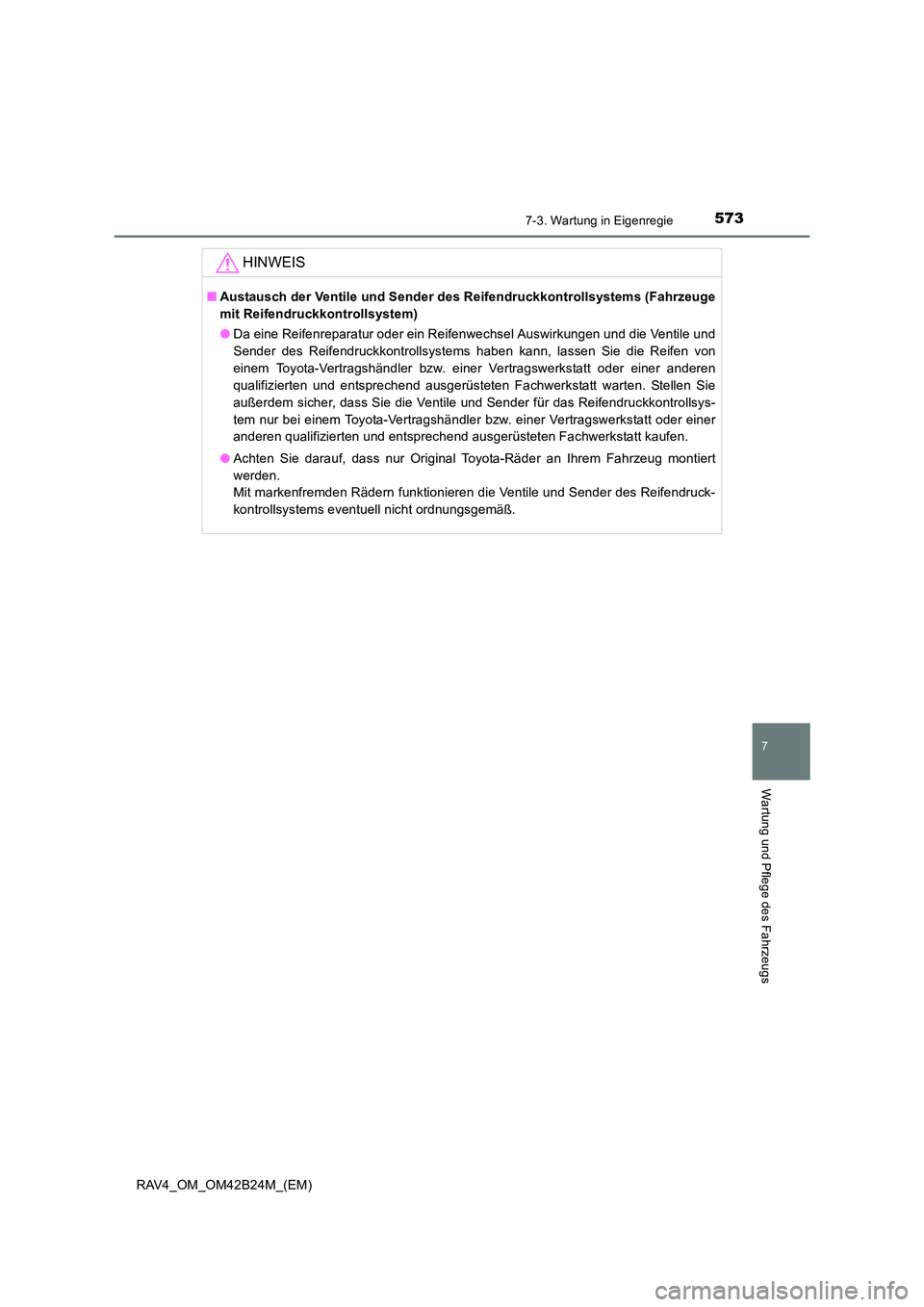

5737-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
HINWEIS
■Austausch der Ventile und Sender des Reifendruckkontrollsystems (Fahrzeuge
mit Reifendruckkontrollsystem)
●Da eine Reifenreparatur oder ein Reifenwechsel Auswirkungen und die Ventile und
Sender des Reifendruckkontrollsystems haben kann, lassen Sie die Reifen von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt warten. Stellen Sie
außerdem sicher, dass Sie die Ventile und Sender für das Reifendruckkontrollsys-
tem nur bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt kaufen.
● Achten Sie darauf, dass nur Original Toyota-Räder an Ihrem Fahrzeug montiert
werden.
Mit markenfremden Rädern funktionieren die Ventile und Sender des Reifendruck-
kontrollsystems eventuell nicht ordnungsgemäß.

5747-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
Klimaanlagenfilter
Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Stellen Sie den
Motorschalter auf “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem: Schalten Sie den
Motorschalter aus.
Öffnen Sie das Handschuhfach.
Ziehen Sie den Dämpfer ab.
Drücken Sie zum Lösen der
Klauen beide Seiten des Hand-
schuhfaches nach innen.
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrechtzuerhalten.
Ausbaumethode
1
2
3

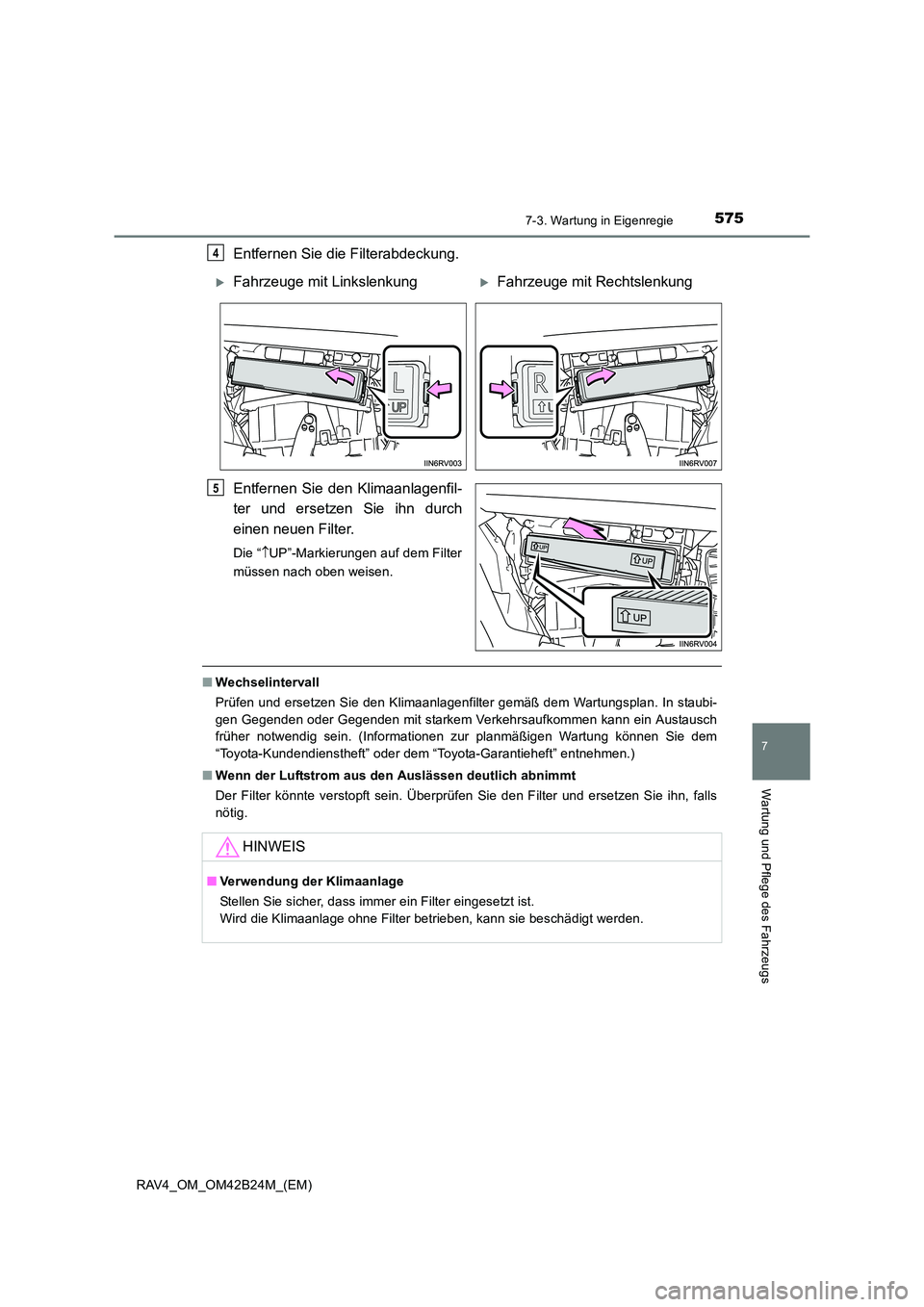

5757-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
Entfernen Sie die Filterabdeckung.
Entfernen Sie den Klimaanlagenfil-
ter und ersetzen Sie ihn durch
einen neuen Filter.
Die “↑UP”-Markierungen auf dem Filter
müssen nach oben weisen.
■ Wechselintervall
Prüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubi-
gen Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein Austausch
früher notwendig sein. (Informationen zur planmäßigen Wartung können Sie dem
“Toyota-Kundendienstheft” oder dem “Toyota-Garantieheft” entnehmen.)
■ Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls
nötig.
4
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung
5
HINWEIS
■Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter betrieben, kann sie beschädigt werden.

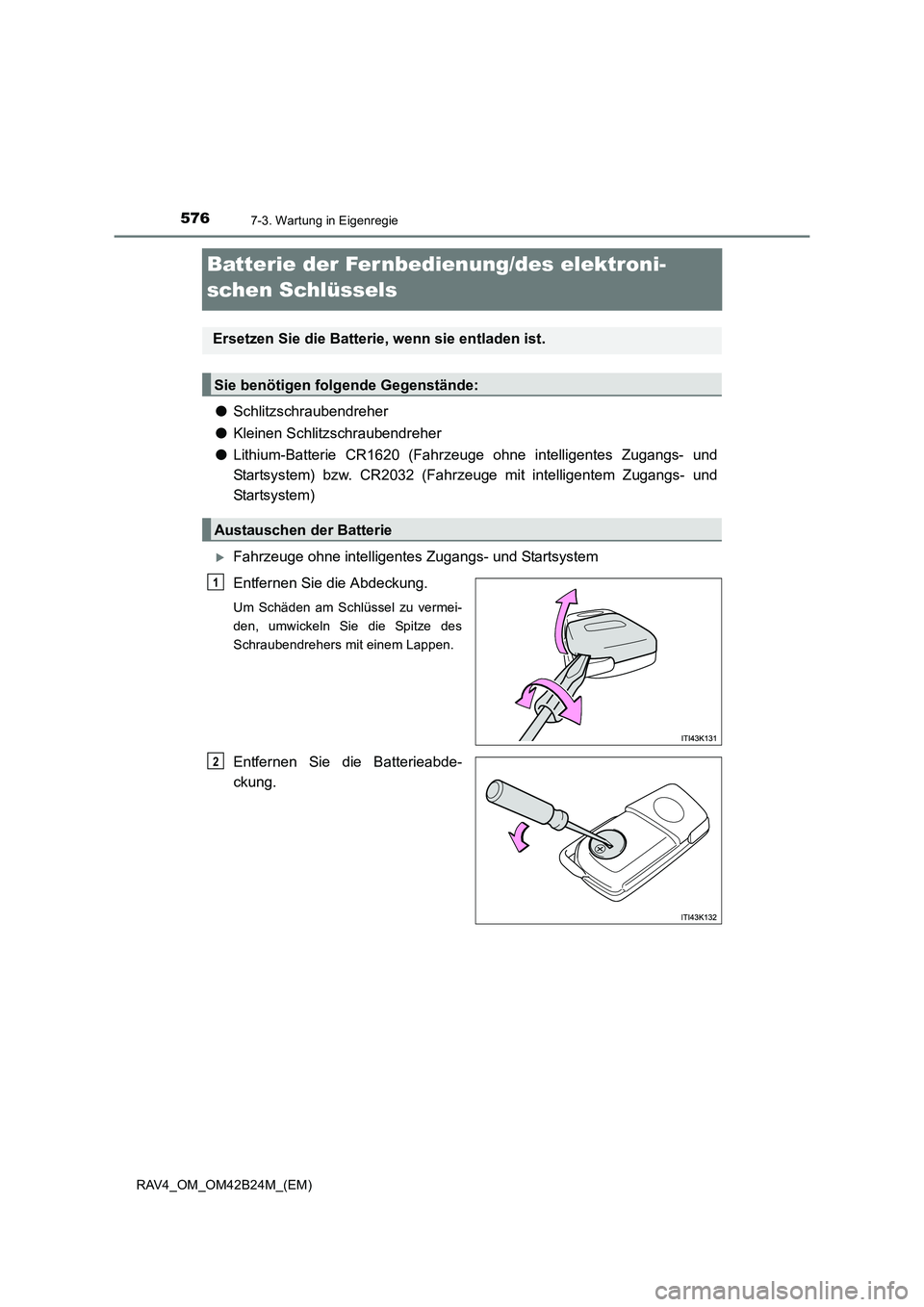

5767-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
Batterie der Fernbedienung/des elektroni-
schen Schlüssels
●Schlitzschraubendreher
● Kleinen Schlitzschraubendreher
● Lithium-Batterie CR1620 (Fahrzeuge ohne intelligentes Zugangs- und
Startsystem) bzw. CR2032 (Fahrzeuge mit intelligentem Zugangs- und
Startsystem)
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Entfernen Sie die Batterieabde-
ckung.
Ersetzen Sie die Batterie, wenn sie entladen ist.
Sie benötigen folgende Gegenstände:
Austauschen der Batterie
1
2
