2016 TOYOTA RAV4 Betriebsanleitungen (in German)

337
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42B24M_(EM)

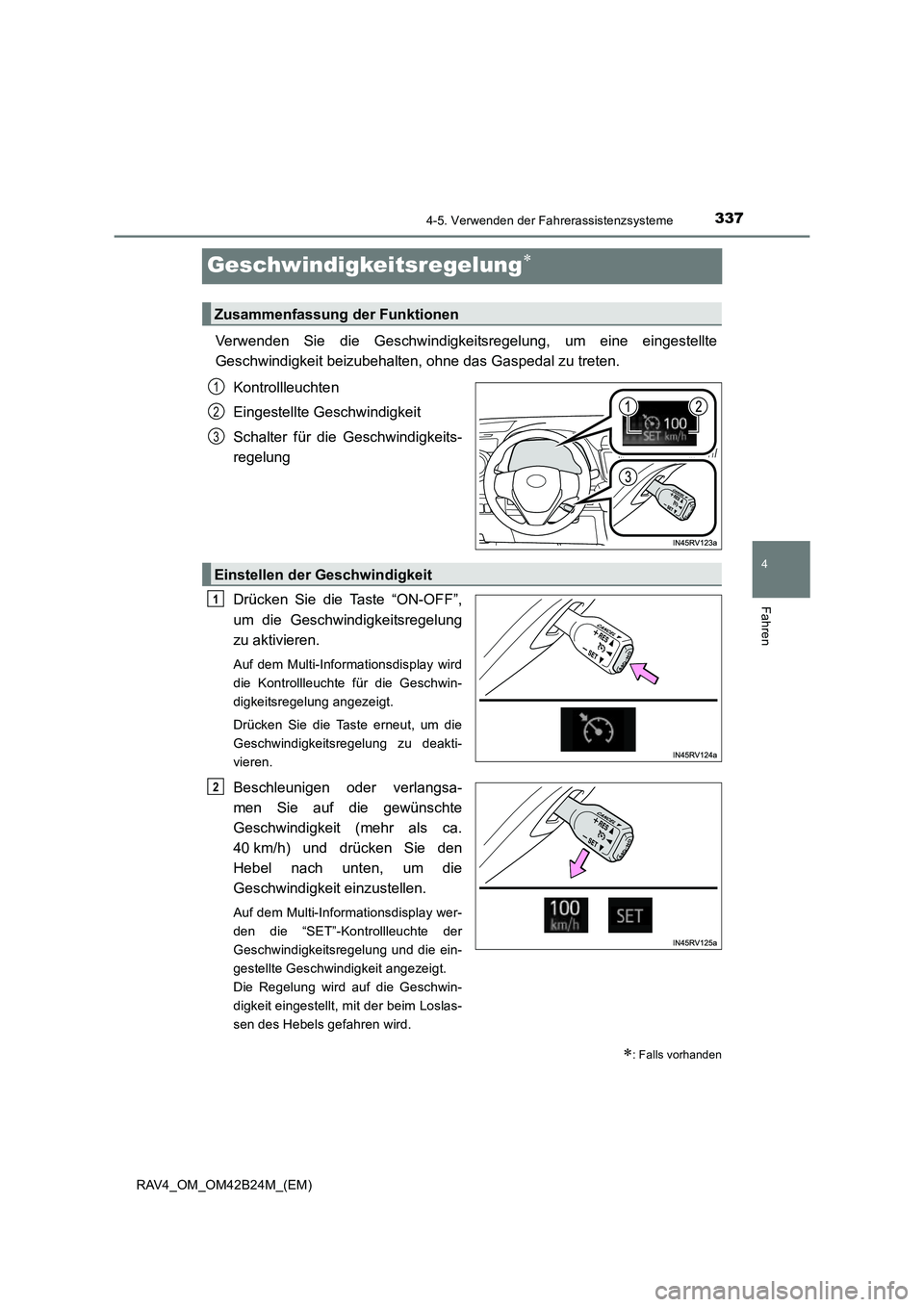

Geschwindigkeitsregelung∗
Verwenden Sie die Geschwindigkeitsregelung, um eine eingestellte
Geschwindigkeit beizubehalten, ohne das Gaspedal zu treten. Kontrollleuchten
Eingestellte Geschwindigkeit
Schalter für die Geschwindigkeits-
regelung
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Auf dem Multi-Informationsdisplay wird
die Kontrollleuchte für die Geschwin-
digkeitsregelung angezeigt.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Beschleunigen oder verlangsa-
men Sie auf die gewünschte
Geschwindigkeit (mehr als ca.
40 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Auf dem Multi-Informationsdisplay wer-
den die “SET”-Kontrollleuchte der
Geschwindigkeitsregelung und die ein-
gestellte Geschwindigkeit angezeigt.
Die Regelung wird auf die Geschwin-
digkeit eingestellt, mit der beim Loslas-
sen des Hebels gefahren wird.
∗: Falls vorhanden
Zusammenfassung der Funktionen
1
2
3
Einstellen der Geschwindigkeit
1
2

3384-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)

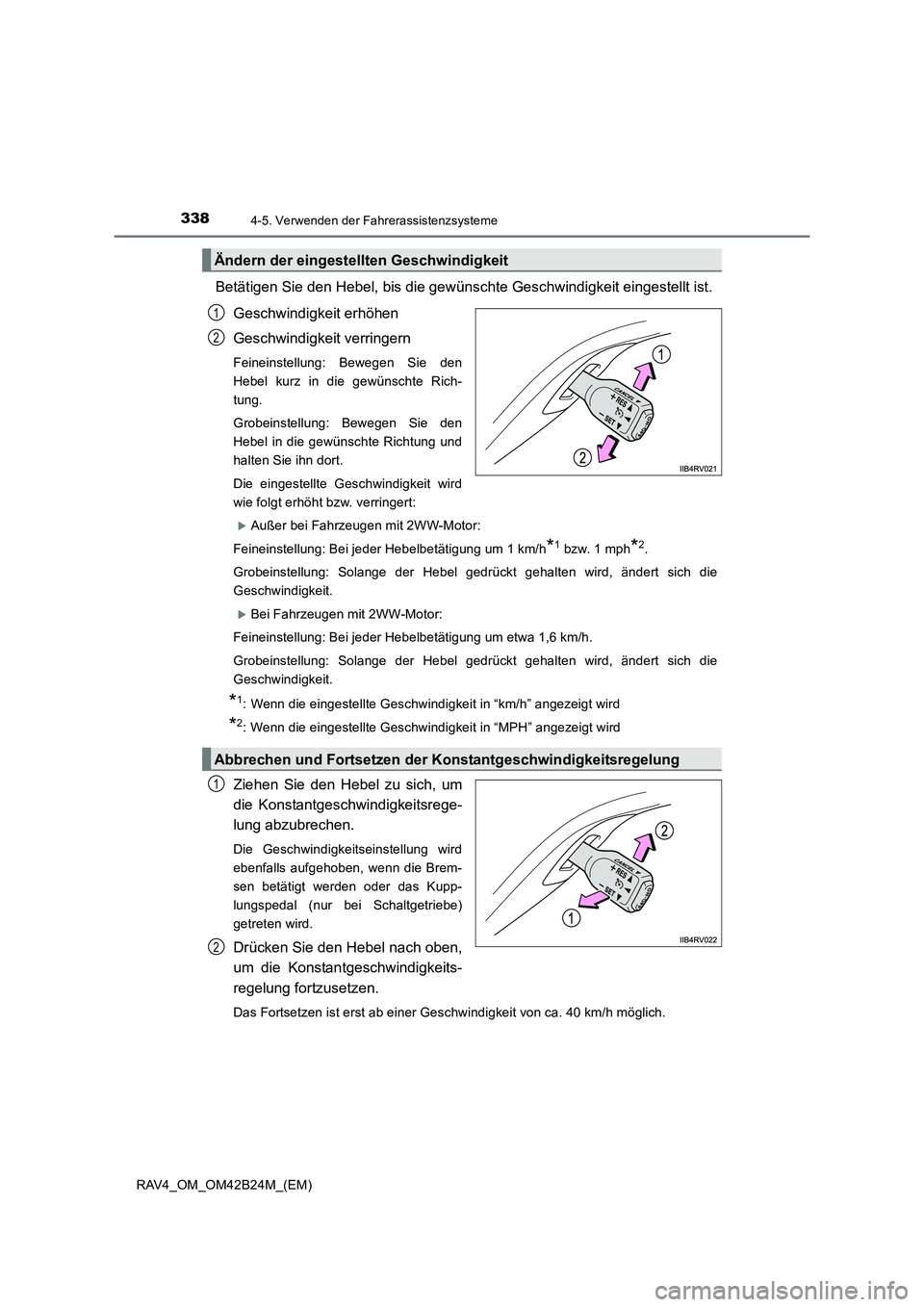

Betätigen Sie den Hebel, bis die gewünschte Geschwindigkeit eingestellt ist.Geschwindigkeit erhöhen
Geschwindigkeit verringern
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Bewegen Sie den
Hebel in die gewünschte Richtung und
halten Sie ihn dort.
Die eingestellte Geschwindigkeit wird
wie folgt erhöht bzw. verringert:
XAußer bei Fahrzeugen mit 2WW-Motor:
Feineinstellung: Bei jeder Hebelbetätigung um 1 km/h
*1 bzw. 1 mph*2.
Grobeinstellung: Solange der Hebel gedrückt gehalten wird, ändert sich die
Geschwindigkeit.
XBei Fahrzeugen mit 2WW-Motor:
Feineinstellung: Bei jeder Hebelbetätigung um etwa 1,6 km/h.
Grobeinstellung: Solange der Hebel gedrückt gehalten wird, ändert sich die
Geschwindigkeit.
*1: Wenn die eingestellte Geschwindigkeit in “km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in “MPH” angezeigt wird
Ziehen Sie den Hebel zu sich, um
die Konstantgeschwindigkeitsrege-
lung abzubrechen.
Die Geschwindigkeitseinstellung wird
ebenfalls aufgehoben, wenn die Brem-
sen betätigt werden oder das Kupp-
lungspedal (nur bei Schaltgetriebe)
getreten wird.
Drücken Sie den Hebel nach oben,
um die Konstantgeschwindigkeits-
regelung fortzusetzen.
Das Fortsetzen ist erst ab einer Geschwindigkeit von ca. 40 km/h möglich.
Ändern der eingestellten Geschwindigkeit
1
2
Abbrechen und Fortsetzen der Konstantgeschwindigkeitsregelung
1
2

3394-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)

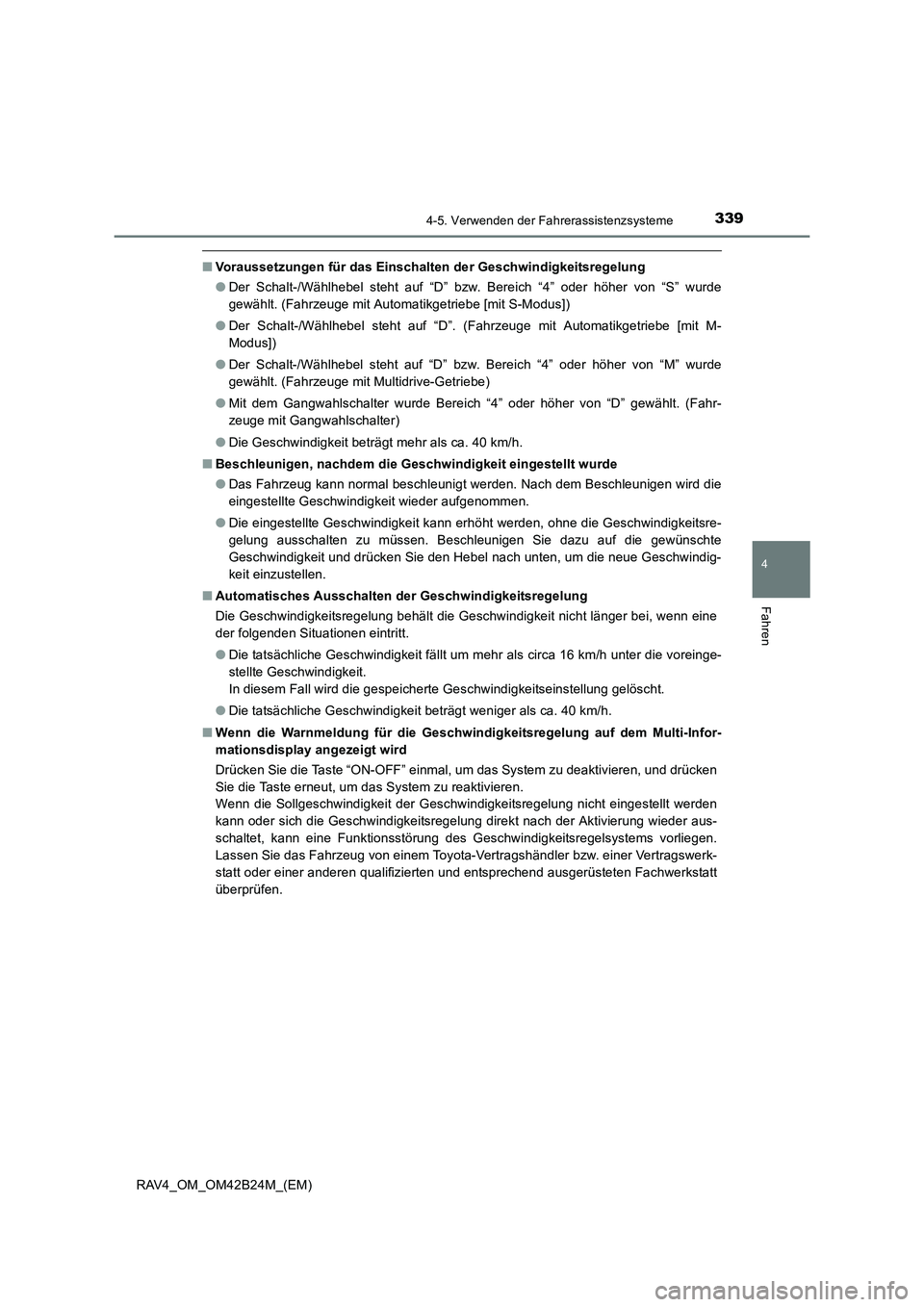

■Voraussetzungen für das Einschalten der Geschwindigkeitsregelung
●Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “S” wurde
gewählt. (Fahrzeuge mit Automatikgetriebe [mit S-Modus])
● Der Schalt-/Wählhebel steht auf “D”. (Fahrzeuge mit Automatikgetriebe [mit M-
Modus])
● Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “M” wurde
gewählt. (Fahrzeuge mit Multidrive-Getriebe)
● Mit dem Gangwahlschalter wurde Bereich “4” oder höher von “D” gewählt. (Fahr-
zeuge mit Gangwahlschalter)
● Die Geschwindigkeit beträgt mehr als ca. 40 km/h.
■ Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
●Das Fahrzeug kann normal beschleunigt werden. Nach dem Beschleunigen wird die
eingestellte Geschwindigkeit wieder aufgenommen.
● Die eingestellte Geschwindigkeit kann erhöht werden, ohne die Geschwindigkeitsre-
gelung ausschalten zu müssen. Beschleunigen Sie dazu auf die gewünschte
Geschwindigkeit und drücken Sie den Hebel nach unten, um die neue Geschwindig-
keit einzustellen.
■ Automatisches Ausschalten der Geschwindigkeitsregelung
Die Geschwindigkeitsregelung behält die Geschwindigkeit nicht länger bei, wenn eine
der folgenden Situationen eintritt.
●Die tatsächliche Geschwindigkeit fällt um mehr als circa 16 km/h unter die voreinge-
stellte Geschwindigkeit.
In diesem Fall wird die gespeicherte Geschwindigkeitseinstellung gelöscht.
● Die tatsächliche Geschwindigkeit beträgt weniger als ca. 40 km/h.
■ Wenn die Warnmeldung für die Geschwindigkeitsregelung auf dem Multi-Infor-
mationsdisplay angezeigt wird
Drücken Sie die Taste “ON-OFF” einmal, um das System zu deaktivieren, und drücken
Sie die Taste erneut, um das System zu reaktivieren.
Wenn die Sollgeschwindigkeit der Geschwindigkeitsregelung nicht eingestellt werden
kann oder sich die Geschwindigkeitsregelung direkt nach der Aktivierung wieder aus-
schaltet, kann eine Funktionsstörung des Geschwindigkeitsregelsystems vorliegen.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.

3404-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)

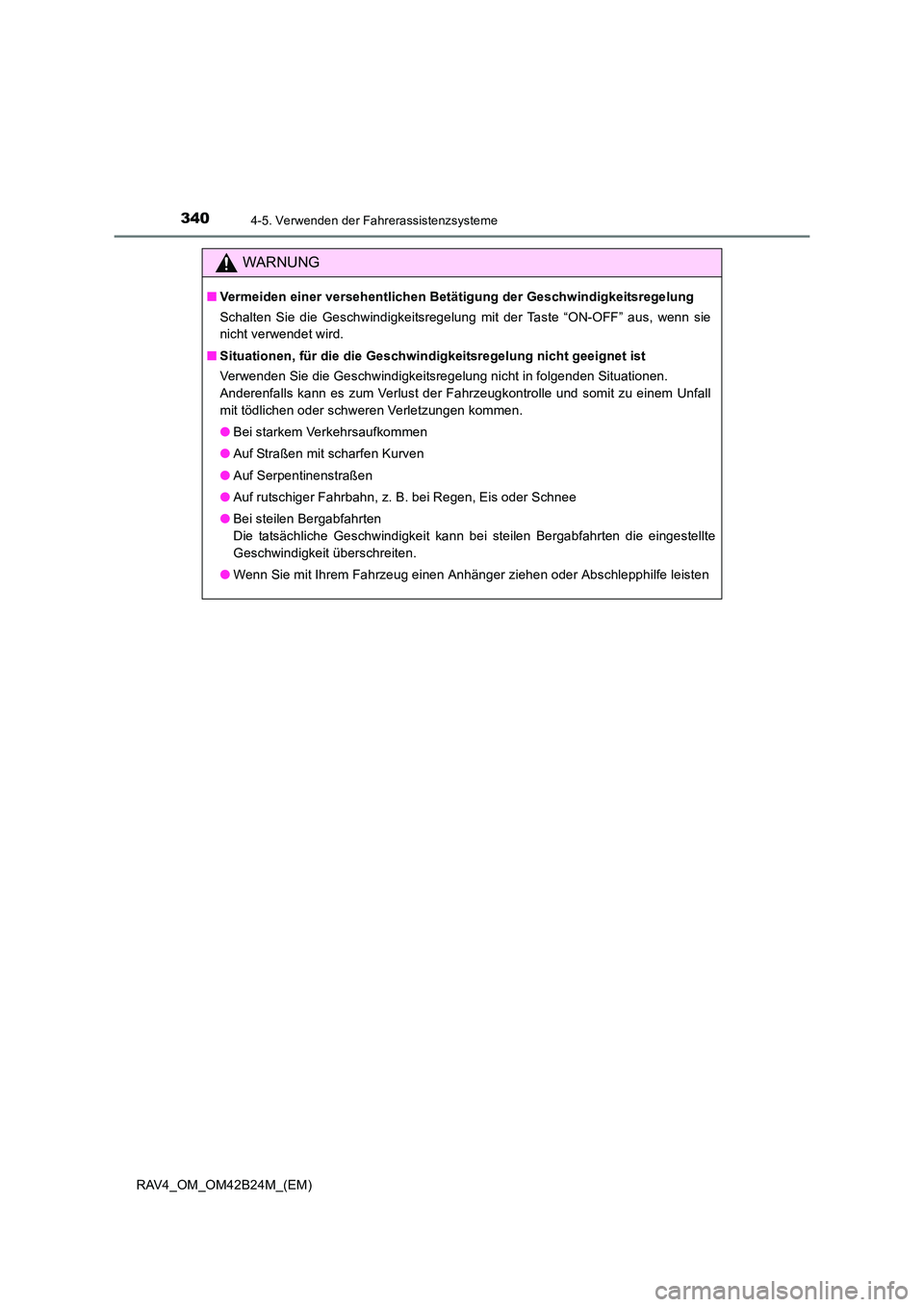

WARNUNG
■Vermeiden einer versehentlichen Betätigung der Geschwindigkeitsregelung
Schalten Sie die Geschwindigkeitsregelung mit der Taste “ON-OFF” aus, wenn sie
nicht verwendet wird.
■ Situationen, für die die Geschwin digkeitsregelung nicht geeignet ist
Verwenden Sie die Geschwindigkeitsregelung nicht in folgenden Situationen.
Anderenfalls kann es zum Verlust der Fahrzeugkontrolle und somit zu einem Unfall
mit tödlichen oder schweren Verletzungen kommen.
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Bei steilen Bergabfahrten
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten

341
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42B24M_(EM)

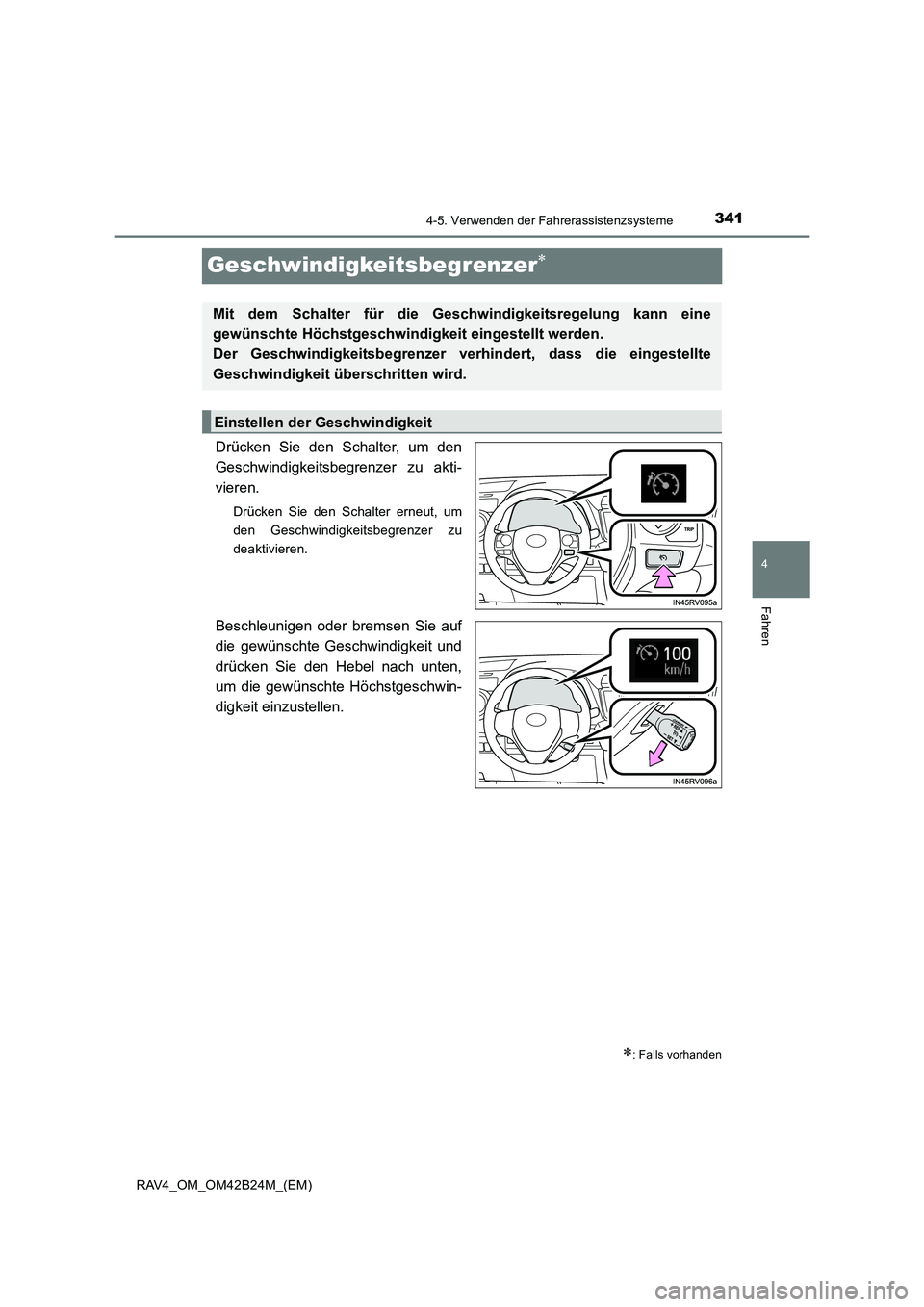

Geschwindigkeitsbegrenzer∗
Drücken Sie den Schalter, um den
Geschwindigkeitsbegrenzer zu akti-
vieren.
Drücken Sie den Schalter erneut, um
den Geschwindigkeitsbegrenzer zu
deaktivieren.
Beschleunigen oder bremsen Sie auf
die gewünschte Geschwindigkeit und
drücken Sie den Hebel nach unten,
um die gewünschte Höchstgeschwin-
digkeit einzustellen.
∗: Falls vorhanden
Mit dem Schalter für die Geschwindigkeitsregelung kann eine
gewünschte Höchstgeschwindigkeit eingestellt werden.
Der Geschwindigkeitsbegrenzer verhindert, dass die eingestellte
Geschwindigkeit überschritten wird.
Einstellen der Geschwindigkeit

3424-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)

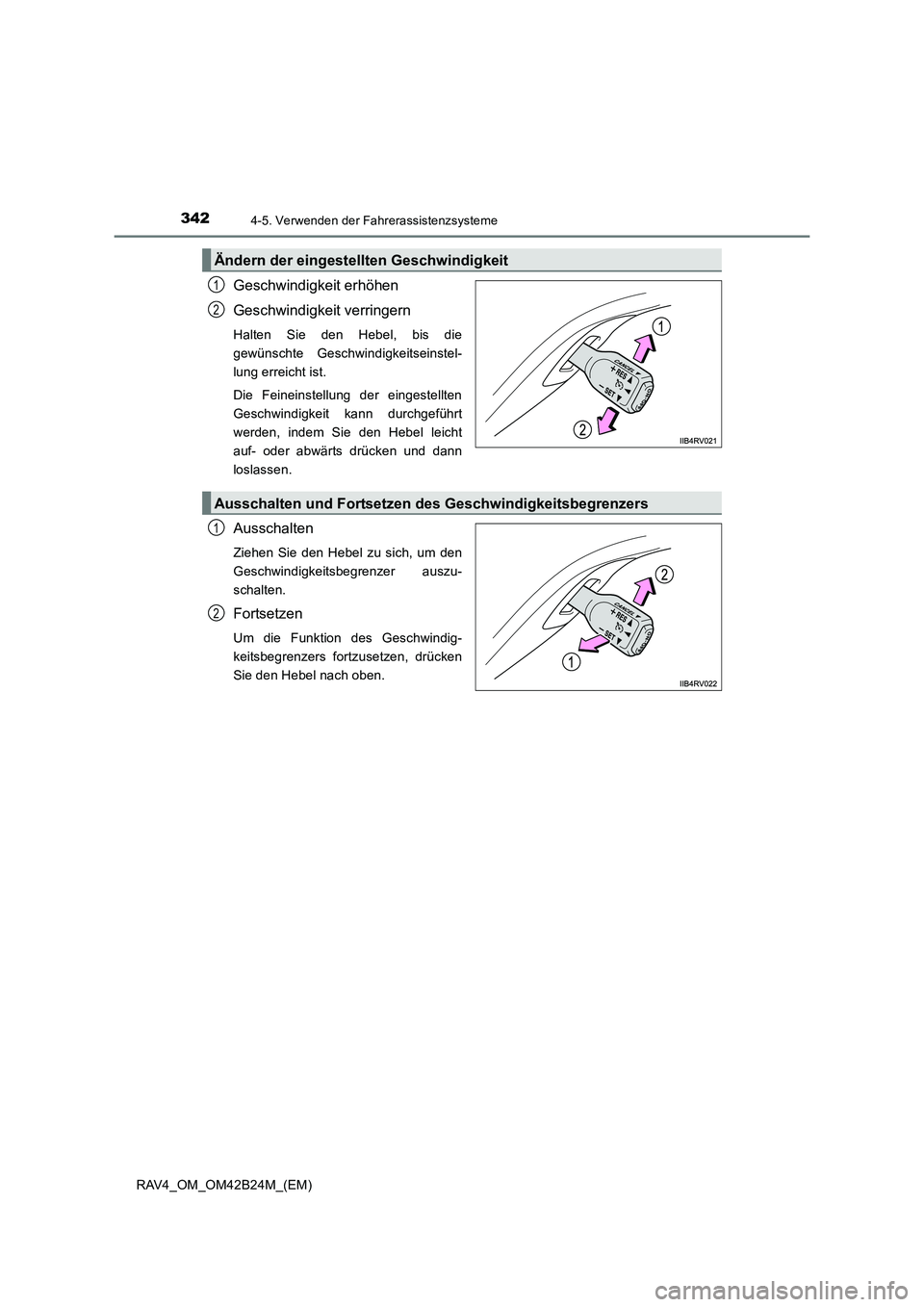

Geschwindigkeit erhöhen
Geschwindigkeit verringern
Halten Sie den Hebel, bis die
gewünschte Geschwindigkeitseinstel-
lung erreicht ist.
Die Feineinstellung der eingestellten
Geschwindigkeit kann durchgeführt
werden, indem Sie den Hebel leicht
auf- oder abwärts drücken und dann
loslassen.
Ausschalten
Ziehen Sie den Hebel zu sich, um den
Geschwindigkeitsbegrenzer auszu-
schalten.
Fortsetzen
Um die Funktion des Geschwindig-
keitsbegrenzers fortzusetzen, drücken
Sie den Hebel nach oben.
Ändern der eingestellten Geschwindigkeit
1
2
Ausschalten und Fortsetzen des Geschwindigkeitsbegrenzers
1
2

3434-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42B24M_(EM)
■Einstellen der Geschwindigkeit
Wenn Sie den Hebel nach unten drücken, während das Fahrzeug angehalten ist oder
mit maximal 30 km/h gefahren wird, wird die Geschwindigkeit auf 30 km/h eingestellt
■ Überschreiten der eingestellten Geschwindigkeit
In den folgenden Situationen wird die eingestellte Geschwindigkeit überschritten und
die Anzeige auf dem Multi-Informationsdisplay wird hervorgehoben:
■ Automatische Abschaltung des Geschwindigkeitsbegrenzers
Die eingestellte Geschwindigkeit wird automatisch aufgehoben, wenn die Geschwin-
digkeitsregelung aktiviert wird.
■ Wenn die Kontrollleuchte für den Geschwindigkeitsbegrenzer erlischt und
“GESCHWINDIG-KEITSBEGREN-ZUNGSSYSTEM PRÜFEN” angezeigt wird
Schalten Sie den Motor aus und starten Sie ihn wieder. Stellen Sie nach dem erneuten
Starten des Motors den Geschwindigkeitsbegrenzer ein.
Wenn Sie den Geschwindigkeitsbegrenzer nicht einstellen können, liegt möglicher-
weise eine Funktionsstörung des Geschwindigkeitsbegrenzungssystems vor. Lassen
Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen. ●Wenn das Gaspedal durchgetreten wird
● Bei einer Bergabfahrt (es ertönt ebenfalls ein
Warnsummer)

3444-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42B24M_(EM)

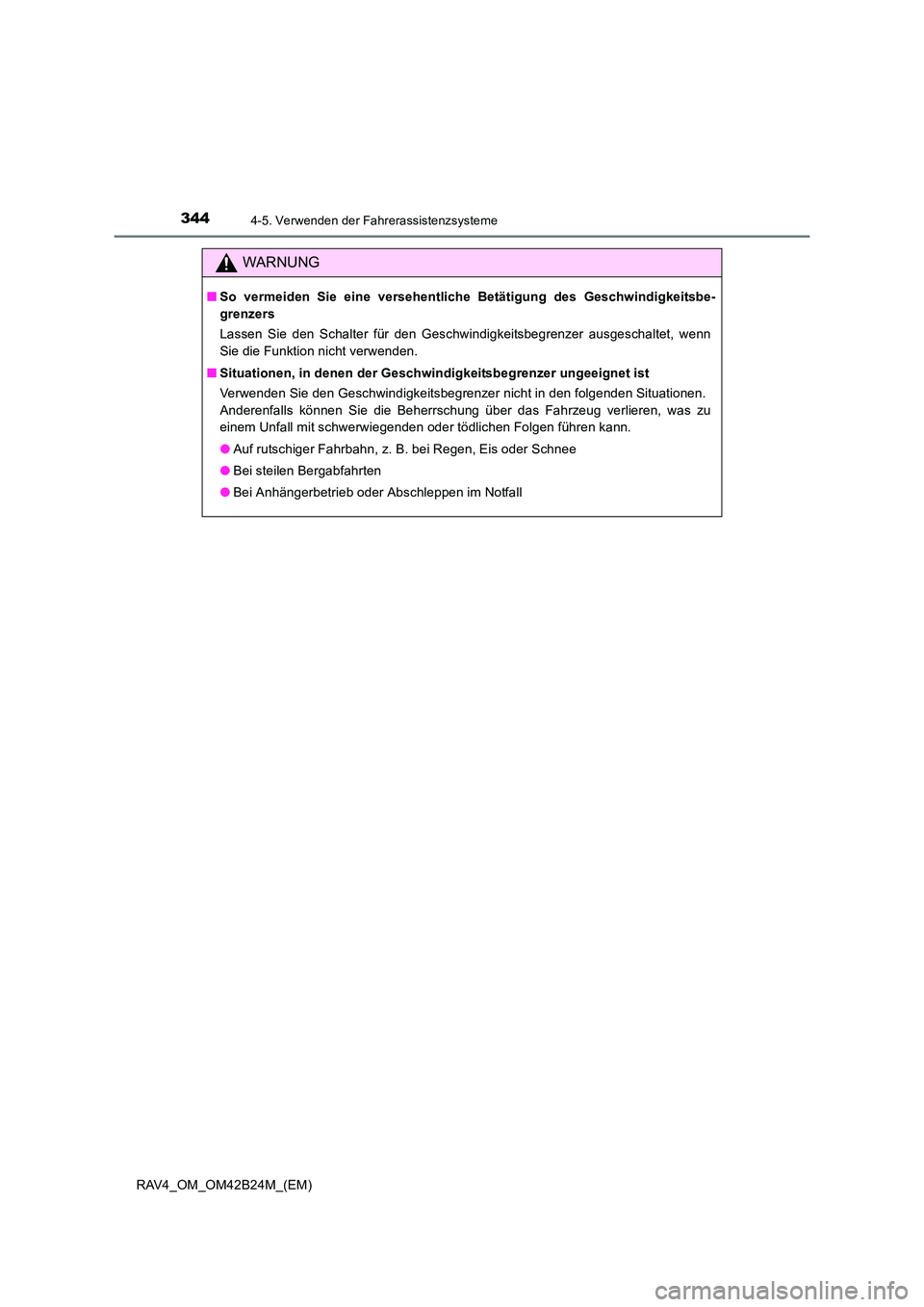

WARNUNG
■So vermeiden Sie eine versehentliche Betätigung des Geschwindigkeitsbe-
grenzers
Lassen Sie den Schalter für den Geschwindigkeitsbegrenzer ausgeschaltet, wenn
Sie die Funktion nicht verwenden.
■ Situationen, in denen der Gesch windigkeitsbegrenzer ungeeignet ist
Verwenden Sie den Geschwindigkeitsbegrenzer nicht in den folgenden Situationen.
Anderenfalls können Sie die Beherrschung über das Fahrzeug verlieren, was zu
einem Unfall mit schwerwiegenden oder tödlichen Folgen führen kann.
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Bei steilen Bergabfahrten
● Bei Anhängerbetrieb oder Abschleppen im Notfall
