2016 TOYOTA RAV4 Betriebsanleitungen (in German)

1052. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42B24M_(EM)

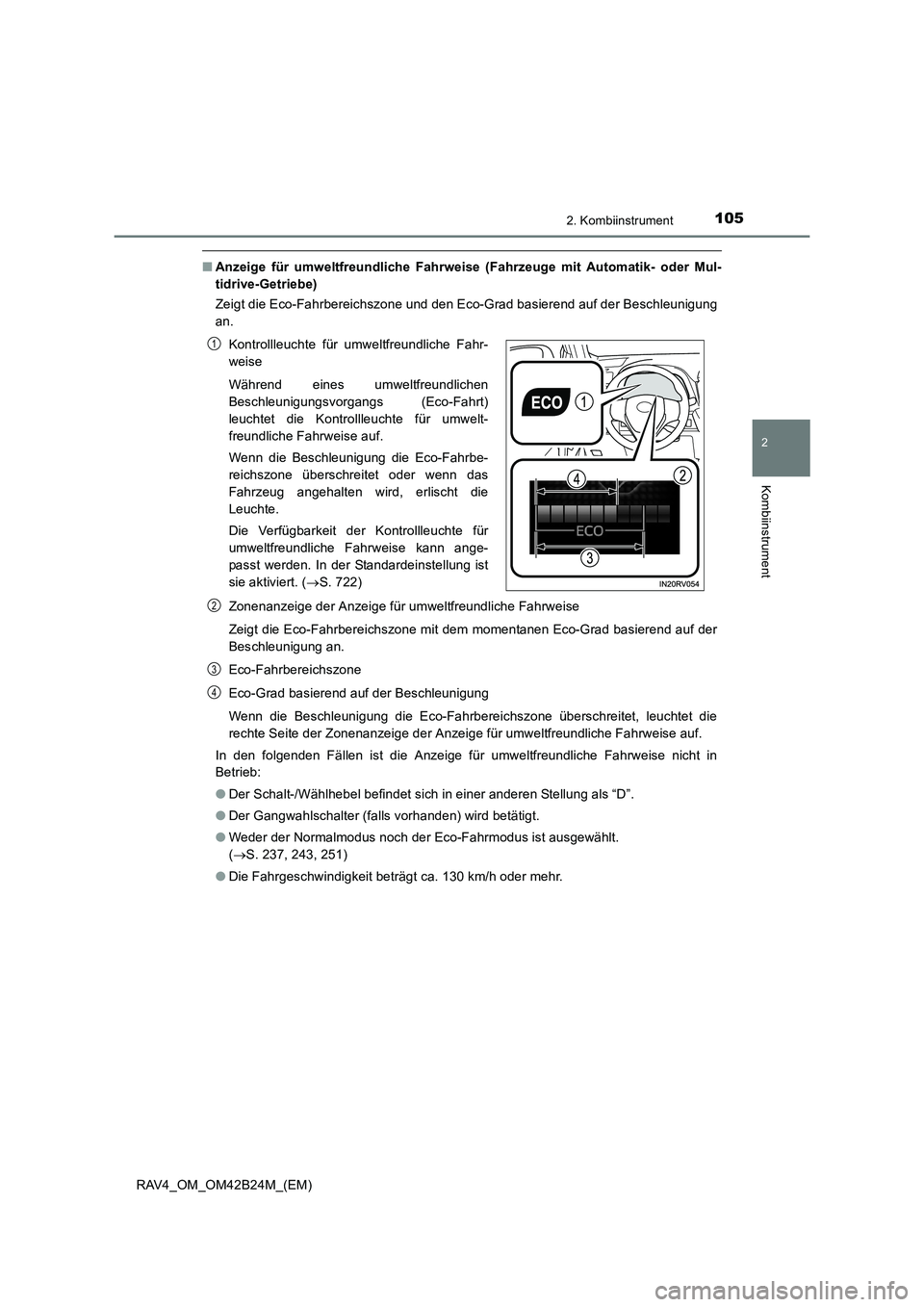

■Anzeige für umweltfreundliche Fahrweise (Fahrzeuge mit Automatik- oder Mul-
tidrive-Getriebe)
Zeigt die Eco-Fahrbereichszone und den Eco-Grad basierend auf der Beschleunigung
an.
Zonenanzeige der Anzeige für umweltfreundliche Fahrweise
Zeigt die Eco-Fahrbereichszone mit dem momentanen Eco-Grad basierend auf der
Beschleunigung an.
Eco-Fahrbereichszone
Eco-Grad basierend auf der Beschleunigung
Wenn die Beschleunigung die Eco-Fahrbereichszone überschreitet, leuchtet die
rechte Seite der Zonenanzeige der Anzeige für umweltfreundliche Fahrweise auf.
In den folgenden Fällen ist die Anzeige für umweltfreundliche Fahrweise nicht in
Betrieb:
● Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “D”.
● Der Gangwahlschalter (falls vorhanden) wird betätigt.
● Weder der Normalmodus noch der Eco-Fahrmodus ist ausgewählt.
(→ S. 237, 243, 251)
● Die Fahrgeschwindigkeit beträgt ca. 130 km/h oder mehr. Kontrollleuchte für umweltfreundliche Fahr-
weise
Während eines umweltfreundlichen
Beschleunigungsvorgangs (Eco-Fahrt)
leuchtet die Kontrollleuchte für umwelt-
freundliche Fahrweise auf.
Wenn die Beschleunigung die Eco-Fahrbe-
reichszone überschreitet oder wenn das
Fahrzeug angehalten wird, erlischt die
Leuchte.
Die Verfügbarkeit der Kontrollleuchte für
umweltfreundliche Fahrweise kann ange-
passt werden. In der Standardeinstellung ist
sie aktiviert. ( →S. 722)
1
2
3
4

1062. Kombiinstrument
RAV4_OM_OM42B24M_(EM)

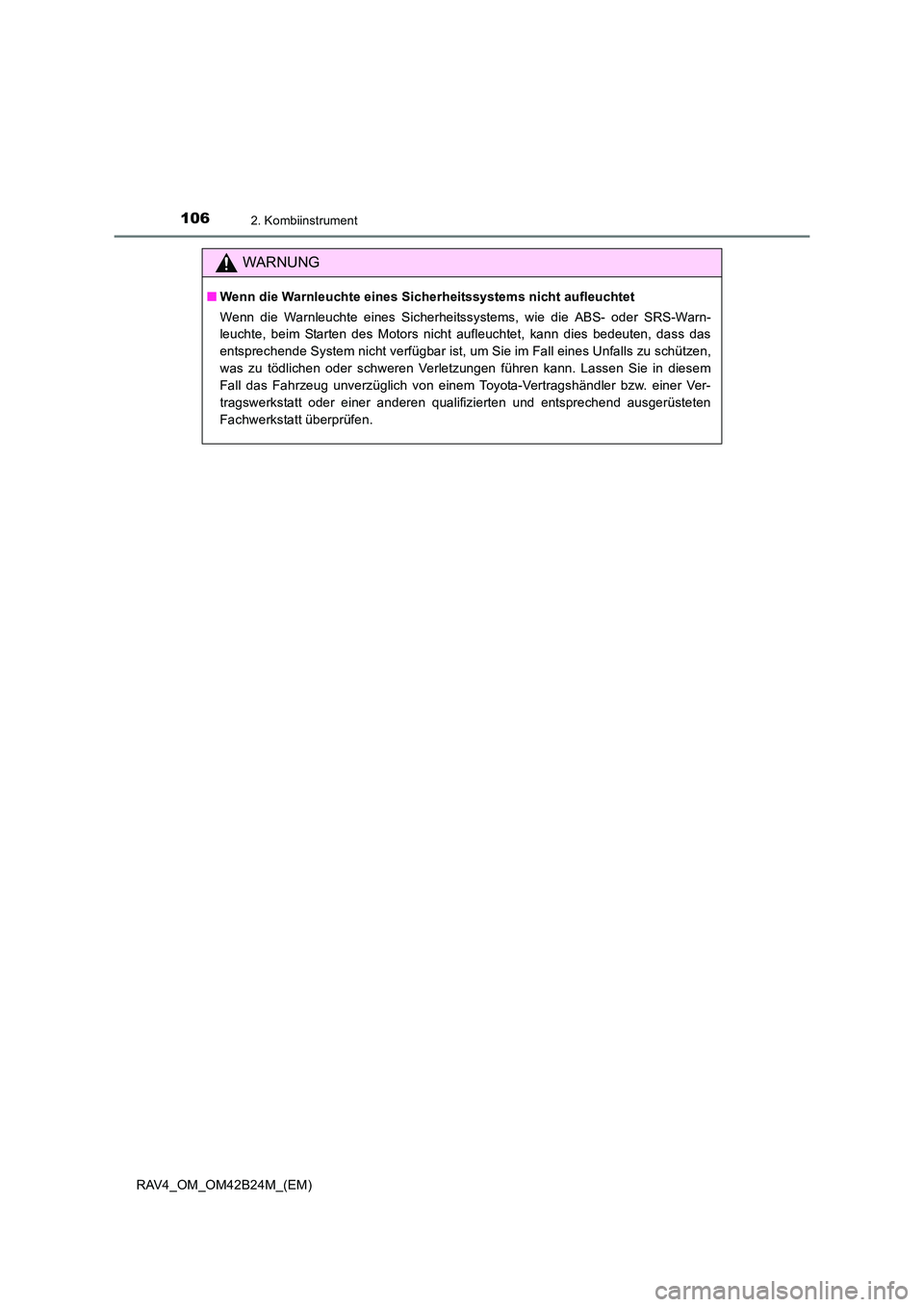

WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssystems, wie die ABS- oder SRS-Warn-
leuchte, beim Starten des Motors nicht aufleuchtet, kann dies bedeuten, dass das
entsprechende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen,
was zu tödlichen oder schweren Verletzungen führen kann. Lassen Sie in diesem
Fall das Fahrzeug unverzüglich von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.

107
2
2. Kombiinstrument
Kombiinstrument
RAV4_OM_OM42B24M_(EM)

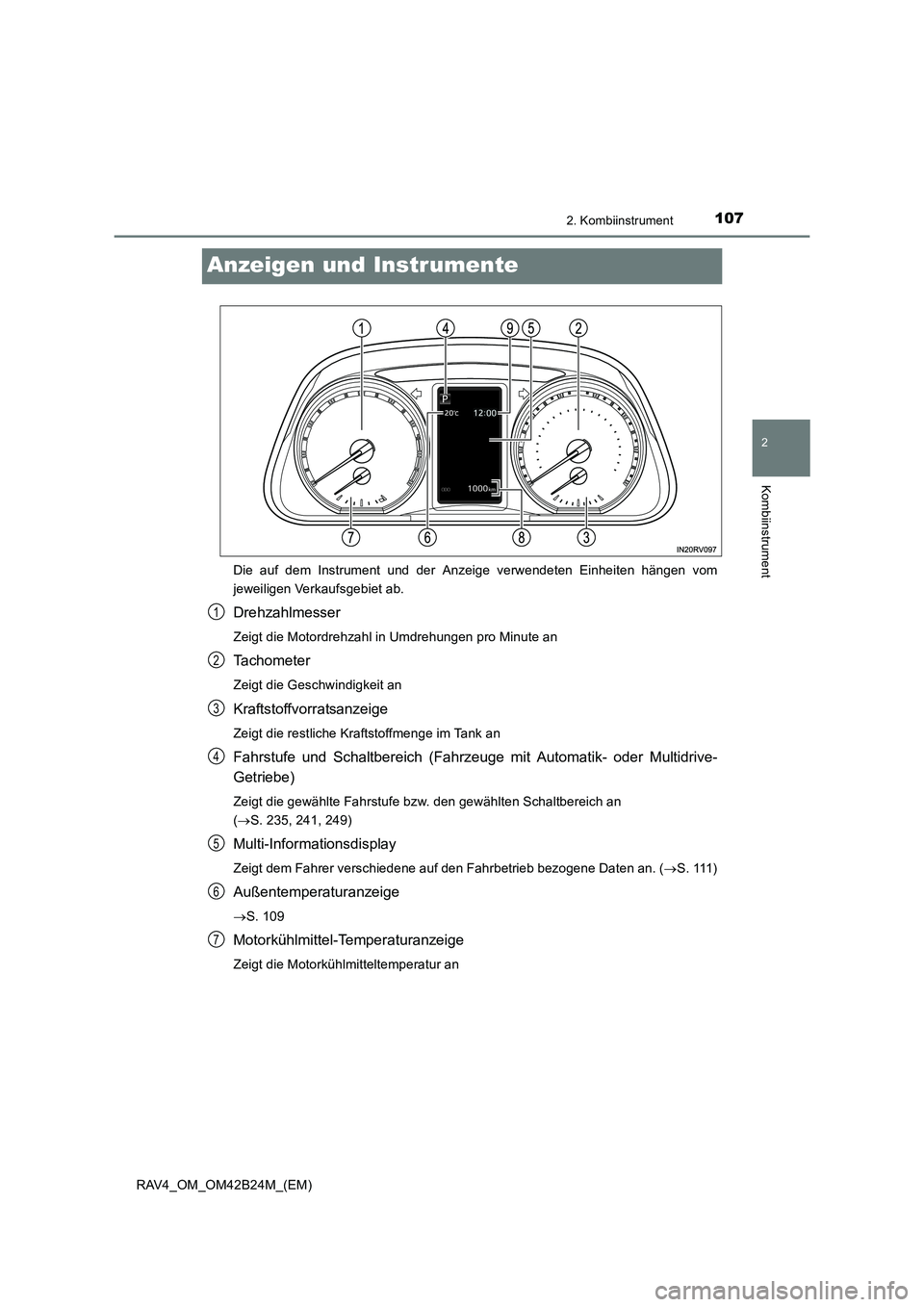

Anzeigen und Instrumente
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom
jeweiligen Verkaufsgebiet ab.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Fahrstufe und Schaltbereich (Fahrzeuge mit Automatik- oder Multidrive-
Getriebe)
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an
(→ S. 235, 241, 249)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an. ( →S . 111 )
Außentemperaturanzeige
→S. 109
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
1
2
3
4
5
6
7

1082. Kombiinstrument
RAV4_OM_OM42B24M_(EM)

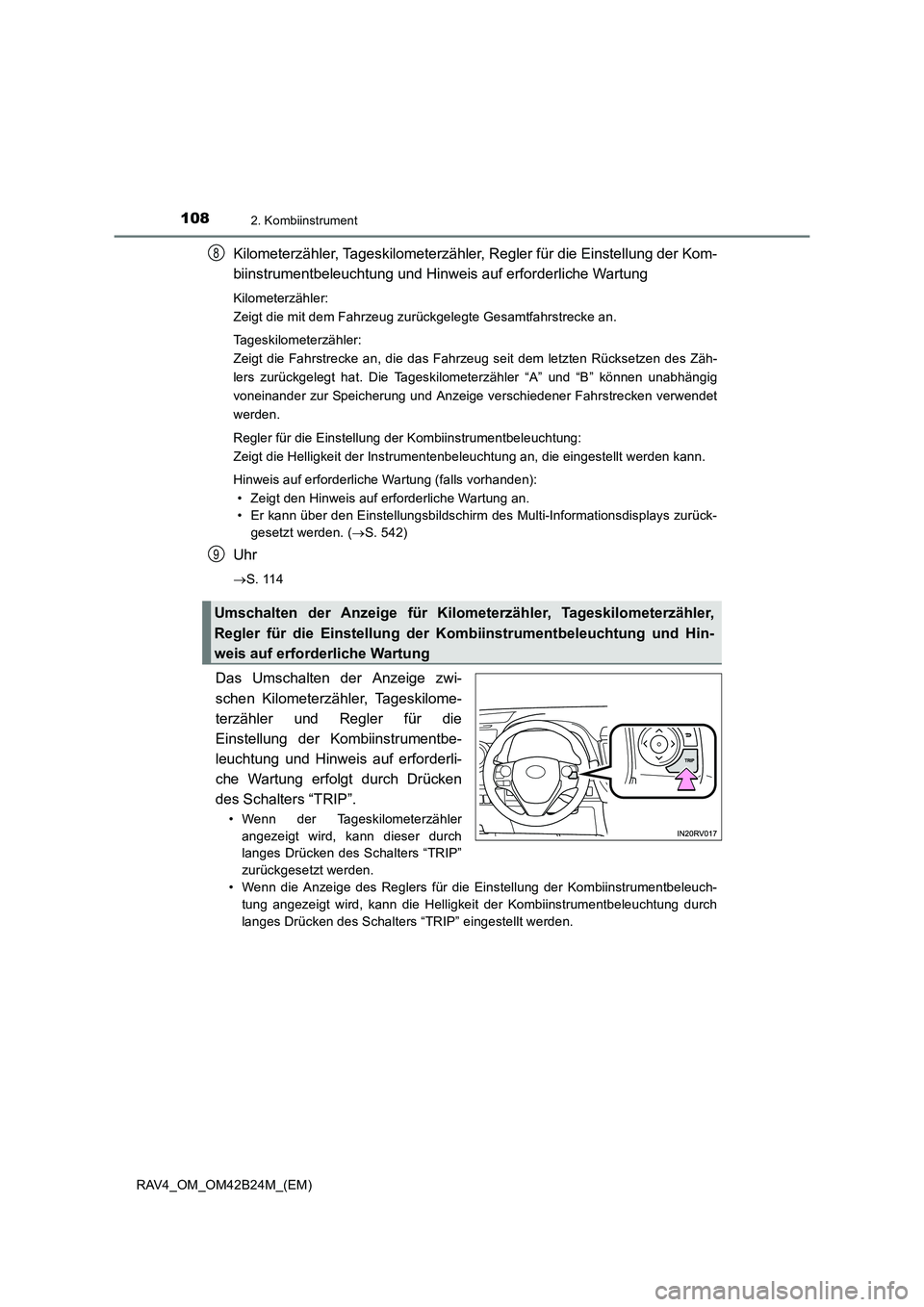

Kilometerzähler, Tageskilometerzähler, Regler für die Einstellung der Kom-
biinstrumentbeleuchtung und Hinweis auf erforderliche Wartung
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an.
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Rücksetzen des Zäh-
lers zurückgelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig
voneinander zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet
werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Instrumentenbeleuchtung an, die eingestellt werden kann.
Hinweis auf erforderliche Wartung (falls vorhanden):• Zeigt den Hinweis auf erforderliche Wartung an.
• Er kann über den Einstellungsbildschirm des Multi-Informationsdisplays zurück- gesetzt werden. ( →S. 542)
Uhr
→S. 114
Das Umschalten der Anzeige zwi-
schen Kilometerzähler, Tageskilome-
terzähler und Regler für die
Einstellung der Kombiinstrumentbe-
leuchtung und Hinweis auf erforderli-
che Wartung erfolgt durch Drücken
des Schalters “TRIP”.
• Wenn der Tageskilometerzähler
angezeigt wird, kann dieser durch
langes Drücken des Schalters “TRIP”
zurückgesetzt werden.
• Wenn die Anzeige des Reglers für die Einstellung der Kombiinstrumentbeleuch- tung angezeigt wird, kann die Helligkeit der Kombiinstrumentbeleuchtung durch
langes Drücken des Schalters “TRIP” eingestellt werden.
Umschalten der Anzeige für Kilome terzähler, Tageskilometerzähler,
Regler für die Einstellung der Ko mbiinstrumentbeleuchtung und Hin-
weis auf erforderliche Wartung
8
9

1092. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42B24M_(EM)

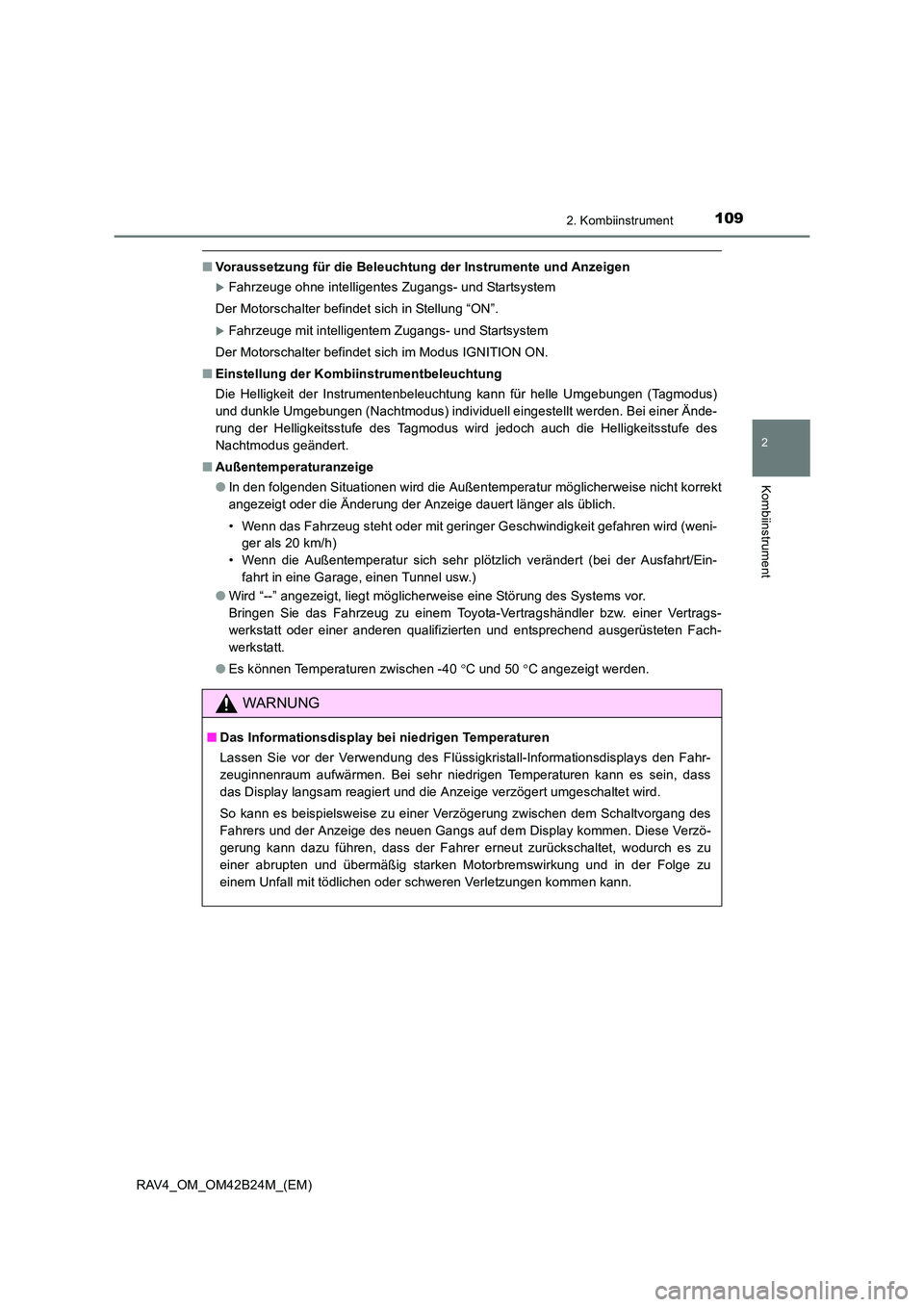

■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Einstellung der Kombiinstrumentbeleuchtung
Die Helligkeit der Instrumentenbeleuchtung kann für helle Umgebungen (Tagmodus)
und dunkle Umgebungen (Nachtmodus) individuell eingestellt werden. Bei einer Ände-
rung der Helligkeitsstufe des Tagmodus wird jedoch auch die Helligkeitsstufe des
Nachtmodus geändert.
■ Außentemperaturanzeige
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein- fahrt in eine Garage, einen Tunnel usw.)
● Wird “--” angezeigt, liegt möglicherweise eine Störung des Systems vor.
Bringen Sie das Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt.
● Es können Temperaturen zwischen -40 °C und 50 °C angezeigt werden.
WARNUNG
■ Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass
das Display langsam reagiert und die Anzeige verzögert umgeschaltet wird.
So kann es beispielsweise zu einer Verzögerung zwischen dem Schaltvorgang des
Fahrers und der Anzeige des neuen Gangs auf dem Display kommen. Diese Verzö-
gerung kann dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es zu
einer abrupten und übermäßig starken Motorbremswirkung und in der Folge zu
einem Unfall mit tödlichen oder schweren Verletzungen kommen kann.

1102. Kombiinstrument
RAV4_OM_OM42B24M_(EM)
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
●Achten Sie darauf, dass die Anzeigenadel des Drehzahlmessers nicht in den roten
Bereich geht, der die maximale Motordrehzahl anzeigt.
● Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im
roten Bereich (“H”) befindet. Halten Sie in diesem Fall das Fahrzeug sofort an
einem sicheren Ort an und überprüfen Sie den Motor, nachdem dieser vollständig
abgekühlt ist. ( →S. 685)

111
2
2. Kombiinstrument
Kombiinstrument
RAV4_OM_OM42B24M_(EM)
Multi-Infor mationsdisplay
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene Fahrzeugdaten
an.
●Menüsymbole
Wenn ein Symbol gewählt wird,
werden folgende Daten angezeigt.
(→ S. 112)
Je nach Situation werden
bestimmte Informationen automa-
tisch angezeigt.
Fahrdaten
Wählen Sie dieses Symbol, um diverse Fahrdaten anzuzeigen. ( →S. 112)
Anzeige von Navigationssystemdaten*
Wählen Sie dieses Symbol, um die folgenden Daten des Navigationssystems
anzuzeigen.
• Routenführung
• Kompassanzeige (Anzeige “Norden oben”/Anzeige “Fahrtrichtung oben”)
Anzeige von Audiosystemdaten*
Wählen Sie dieses Symbol, um eine Audioquelle oder einen Titel auf der
Anzeige mit den Instrumentenschaltern auswählen zu können.
Informationen der Fahrerassistenzsysteme*
Wählen Sie dieses Symbol, um Informationen der dynamischen Radar-
Geschwindigkeitsregelung
* oder des LDA-Systems (Spurwechselwarnung
mit Steuerung der Lenkung)
* anzuzeigen, wenn das System in Betrieb ist.
( → S. 311, 324)
Das angezeigte Symbol ändert sich in Abhängigkeit vom verwendeten Sys-
tem.
Informationen zum Stopp-Start-System*
Wählen Sie dieses Symbol, um den Betriebsstatus des Stopp-Start-Systems
anzuzeigen. ( →S. 113)
Anzeigeelemente des Displays

1122. Kombiinstrument
RAV4_OM_OM42B24M_(EM)
Warnmeldungsanzeige
Wählen Sie dieses Symbol, um die Warnmeldungen und erforderliche Maß-
nahmen bei Funktionsstörungen anzuzeigen. (→S. 616)
Einstellungsanzeige
Wählen Sie dieses Symbol, um einige Systemeinstellungen und Einstellun-
gen für die Instrumentenanzeige zu ändern. ( →S. 114)
*: Falls vorhanden
Das Multi-Informationsdisplay wird
mit den Instrumentenschaltern
bedient.
Eingabe/Bestätigung
Eintragsauswahl/Seitenwechsel
Zurück zum vorherigen Bildschirm
Sie können zwischen den Anzeigen umschalten, indem Sie oder auf
den Instrumentenschaltern drücken, um zu wählen, und anschließend oder drücken.
■Durchschnittlicher Kraftstoffverbr auch (seit Fahrtbeginn/seit dem
letzten Rücksetzen
*1/seit dem letzten Tanken)
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem letzten Starten
des Motors, seit dem letzten Rücksetzen der Funktion bzw. dem letzten
Tanken an.
Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als
Richtwert.
■
Durchschnittsgeschwindigkeit (seit Fahrtbeginn/seit dem letzten
Rücksetzen
*1/seit dem letzten Tanken)
Zeigt die Durchschnittsgeschwindigkeit seit dem letzten Starten des
Motors, dem letzten Rücksetzen der Funktion bzw. dem letzten Tanken an
Bedienen der Instrumentenschalter
1
2
3
Fahrdaten
