2016 TOYOTA RAV4 Betriebsanleitungen (in German)

225
4

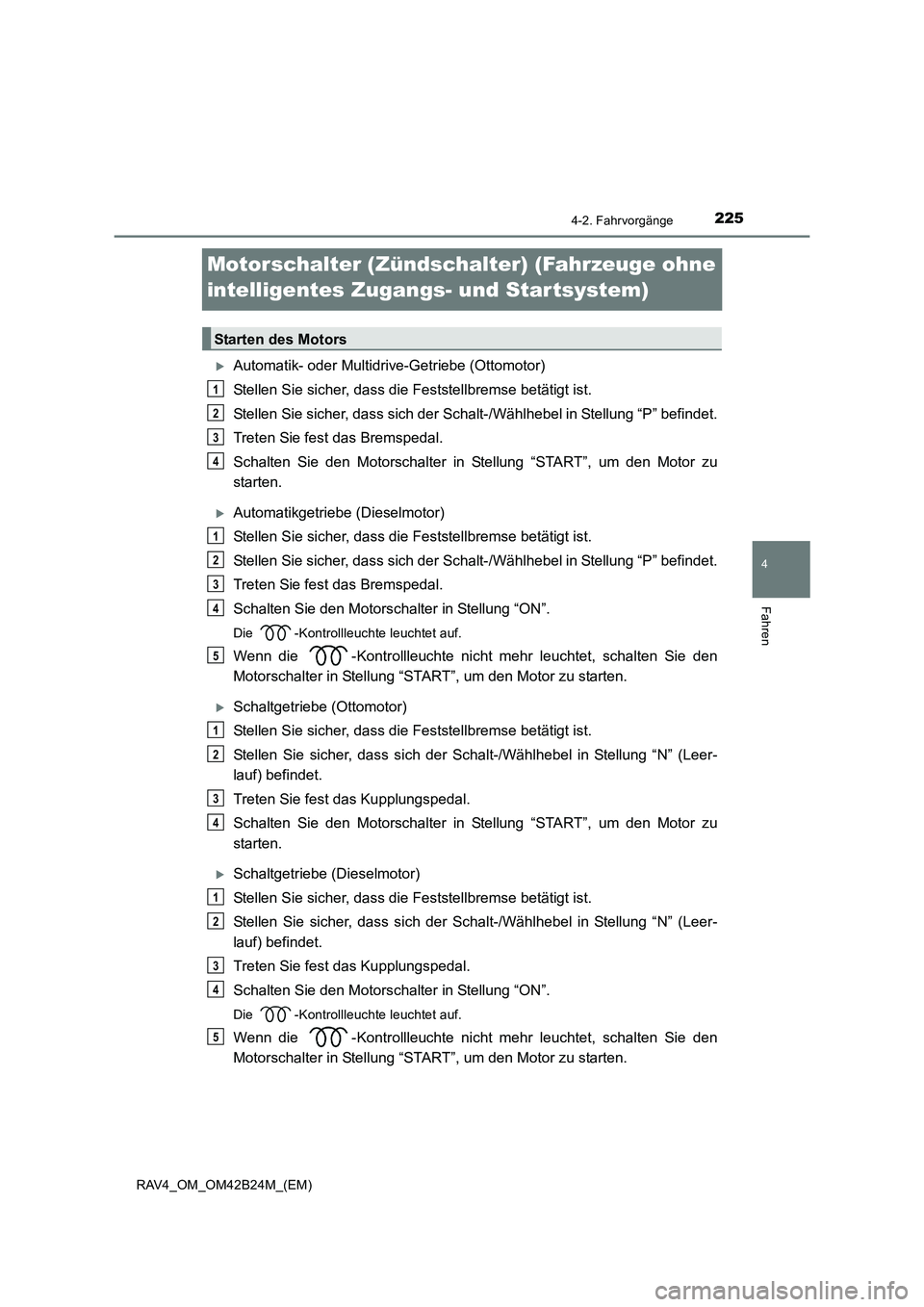

4-2. Fahrvorgänge
Fahren
RAV4_OM_OM42B24M_(EM)
Motorschalter (Zündschalter) (Fahrzeuge ohne
intelligentes Zugangs- und Star tsystem)
XAutomatik- oder Multidrive-Getriebe (Ottomotor)
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “P” befindet.
Treten Sie fest das Bremspedal.
Schalten Sie den Motorschalter in Stellung “START”, um den Motor zu
starten.
XAutomatikgetriebe (Dieselmotor)
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Stellen Sie sicher, dass sich der Scha lt-/Wählhebel in Stellung “P” befindet.
Treten Sie fest das Bremspedal.
Schalten Sie den Motorschalter in Stellung “ON”.
Die -Kontrollleuchte leuchtet auf.
Wenn die -Kontrollleuchte nicht mehr leuchtet, schalten Sie den
Motorschalter in Stellung “START”, um den Motor zu starten.
XSchaltgetriebe (Ottomotor)
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Stellen Sie sicher, dass sich der Sc halt-/Wählhebel in Stellung “N” (Leer-
lauf) befindet.
Treten Sie fest das Kupplungspedal.
Schalten Sie den Motorschalter in Stellung “START”, um den Motor zu
starten.
XSchaltgetriebe (Dieselmotor)
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Stellen Sie sicher, dass sich der Sc halt-/Wählhebel in Stellung “N” (Leer-
lauf) befindet.
Treten Sie fest das Kupplungspedal.
Schalten Sie den Motorschalter in Stellung “ON”.
Die -Kontrollleuchte leuchtet auf.
Wenn die -Kontrollleuchte nicht mehr leuchtet, schalten Sie den
Motorschalter in Stellung “START”, um den Motor zu starten.
Starten des Motors
1
2
3
4
1
2
3
4
5
1
2
3
4
1
2
3
4
5

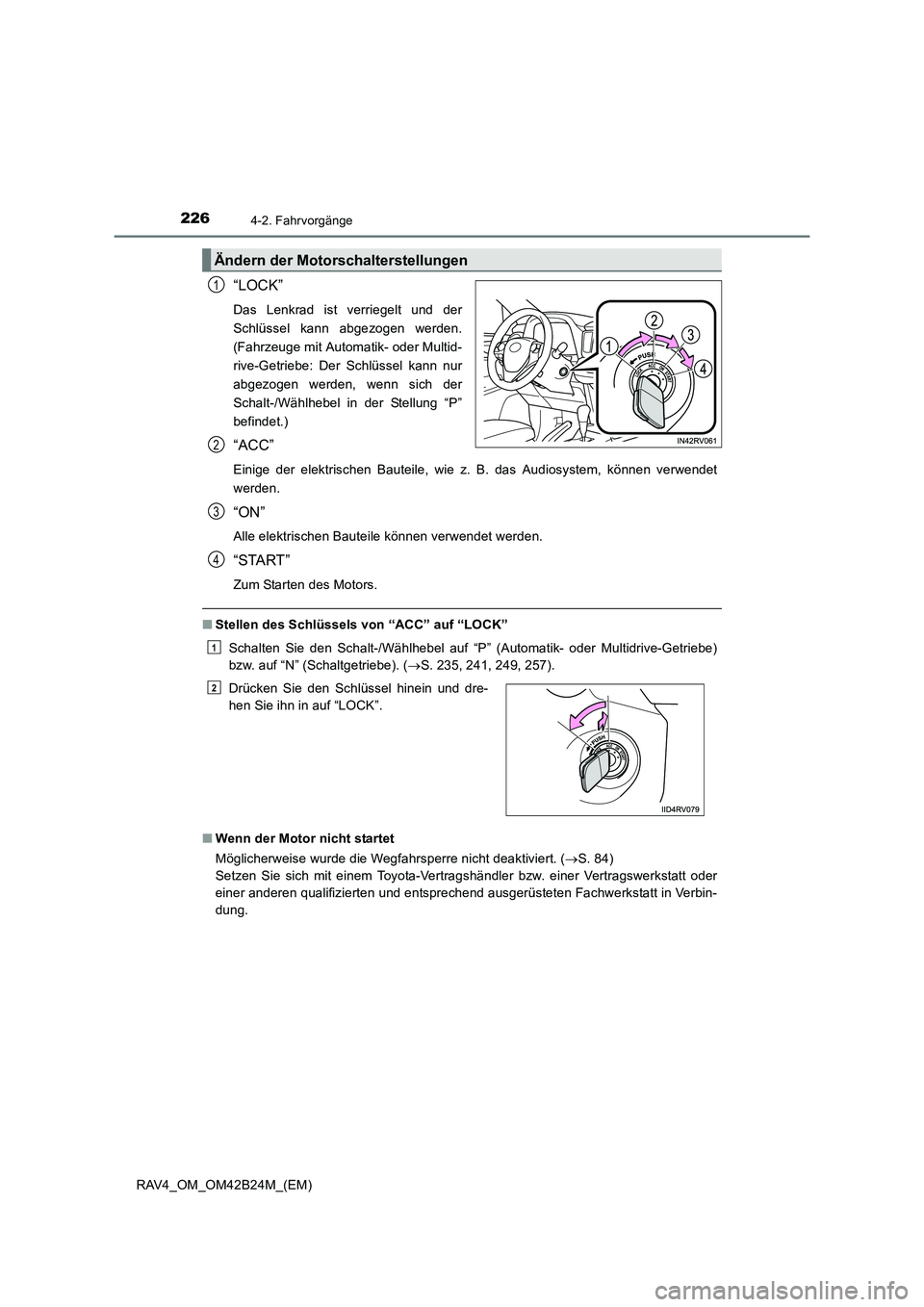

2264-2. Fahrvorgänge
RAV4_OM_OM42B24M_(EM)
“LOCK”
Das Lenkrad ist verriegelt und der
Schlüssel kann abgezogen werden.
(Fahrzeuge mit Automatik- oder Multid-
rive-Getriebe: Der Schlüssel kann nur
abgezogen werden, wenn sich der
Schalt-/Wählhebel in der Stellung “P”
befindet.)
“ACC”
Einige der elektrischen Bauteile, wie z. B. das Audiosystem, können verwendet
werden.
“ON”
Alle elektrischen Bauteile können verwendet werden.
“START”
Zum Starten des Motors.
■Stellen des Schlüssels von “ACC” auf “LOCK”
Schalten Sie den Schalt-/Wählhebel auf “P” (Automatik- oder Multidrive-Getriebe)
bzw. auf “N” (Schaltgetriebe). ( →S. 235, 241, 249, 257).
■ Wenn der Motor nicht startet
Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( →S. 84)
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung.
Ändern der Motorschalterstellungen
1
2
Drücken Sie den Schlüssel hinein und dre-
hen Sie ihn in auf “LOCK”.
3
4
1
2

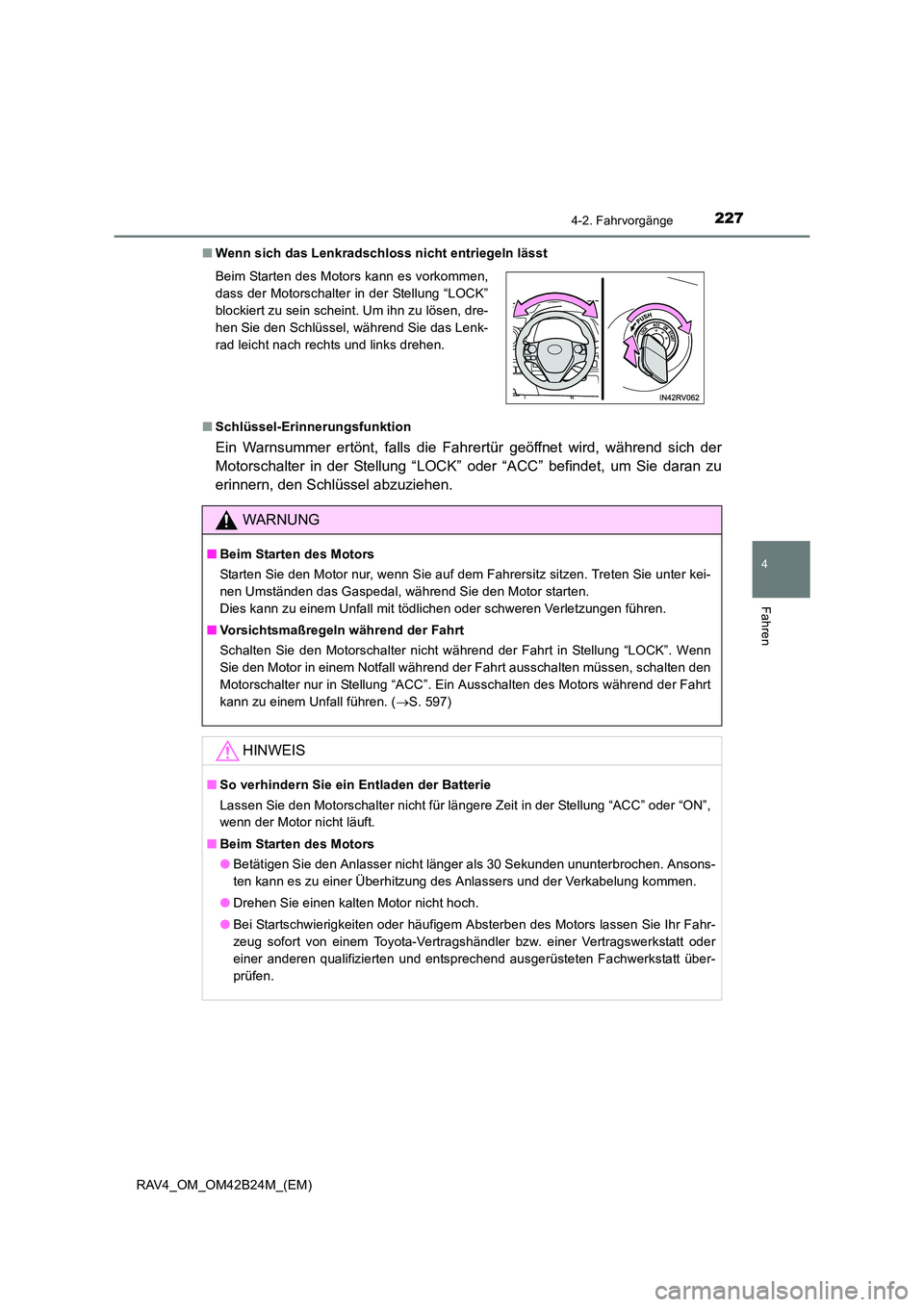

2274-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42B24M_(EM)■
Wenn sich das Lenkradschloss nicht entriegeln lässt
■ Schlüssel-Erinnerungsfunktion
Ein Warnsummer ertönt, falls die Fahrertür geöffnet wird, während sich der
Motorschalter in der Stellung “LOCK” oder “ACC” befindet, um Sie daran zu
erinnern, den Schlüssel abzuziehen.
Beim Starten des Motors kann es vorkommen,
dass der Motorschalter in der Stellung “LOCK”
blockiert zu sein scheint. Um ihn zu lösen, dre-
hen Sie den Schlüssel, während Sie das Lenk-
rad leicht nach rechts und links drehen.
WARNUNG
■ Beim Starten des Motors
Starten Sie den Motor nur, wenn Sie auf dem Fahrersitz sitzen. Treten Sie unter kei-
nen Umständen das Gaspedal, während Sie den Motor starten.
Dies kann zu einem Unfall mit tödlichen oder schweren Verletzungen führen.
■ Vorsichtsmaßregeln während der Fahrt
Schalten Sie den Motorschalter nicht während der Fahrt in Stellung “LOCK”. Wenn
Sie den Motor in einem Notfall während der Fahrt ausschalten müssen, schalten den
Motorschalter nur in Stellung “ACC”. Ein Ausschalten des Motors während der Fahrt
kann zu einem Unfall führen. ( →S. 597)
HINWEIS
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie den Motorschalter nicht für längere Zeit in der Stellung “ACC” oder “ON”,
wenn der Motor nicht läuft.
■ Beim Starten des Motors
●Betätigen Sie den Anlasser nicht länger als 30 Sekunden ununterbrochen. Ansons-
ten kann es zu einer Überhitzung des Anlassers und der Verkabelung kommen.
● Drehen Sie einen kalten Motor nicht hoch.
● Bei Startschwierigkeiten oder häufigem Absterben des Motors lassen Sie Ihr Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt über-
prüfen.

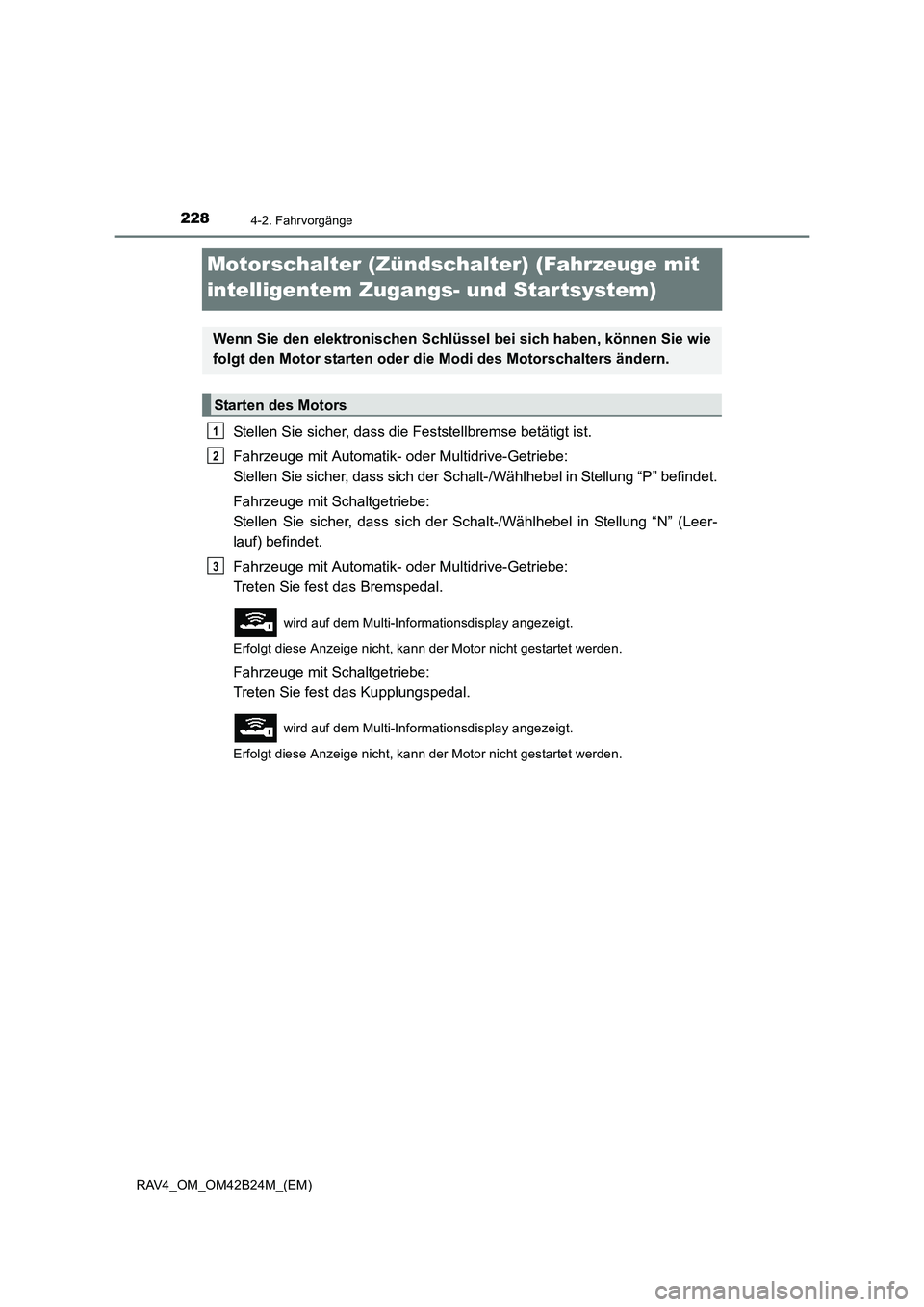

2284-2. Fahrvorgänge
RAV4_OM_OM42B24M_(EM)
Motorschalter (Zündschalter) (Fahrzeuge mit
intelligentem Zugangs- und Star tsystem)
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Fahrzeuge mit Automatik- oder Multidrive-Getriebe:
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “P” befindet.
Fahrzeuge mit Schaltgetriebe:
Stellen Sie sicher, dass sich der Sc halt-/Wählhebel in Stellung “N” (Leer-
lauf) befindet.
Fahrzeuge mit Automatik- oder Multidrive-Getriebe:
Treten Sie fest das Bremspedal.
wird auf dem Multi-Informationsdisplay angezeigt.
Erfolgt diese Anzeige nicht, kann der Motor nicht gestartet werden.
Fahrzeuge mit Schaltgetriebe:
Treten Sie fest das Kupplungspedal.
wird auf dem Multi-Informationsdisplay angezeigt.
Erfolgt diese Anzeige nicht, kann der Motor nicht gestartet werden.
Wenn Sie den elektronischen Schlüssel bei sich haben, können Sie wie
folgt den Motor starten oder die Modi des Motorschalters ändern.
Starten des Motors
1
2
3

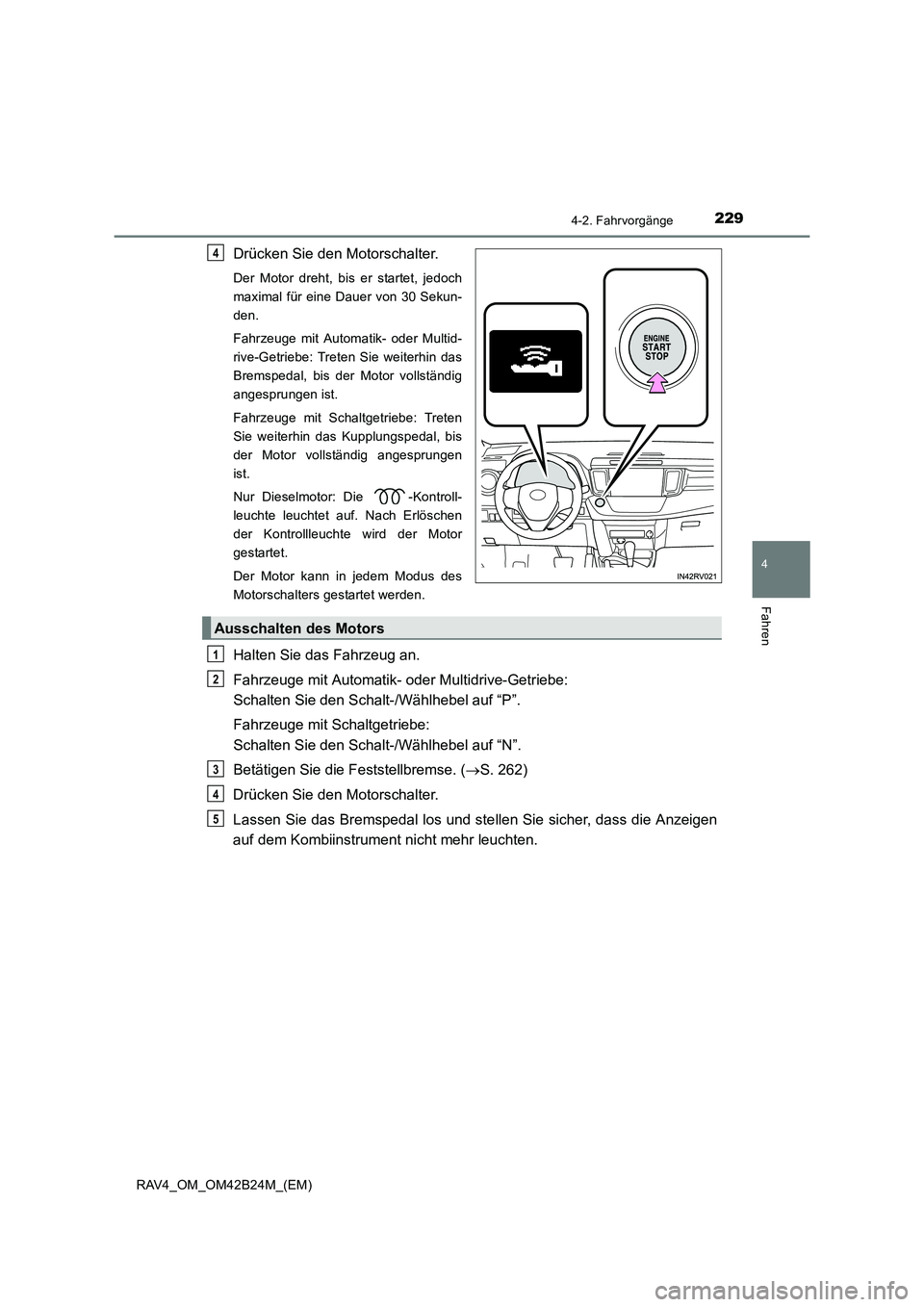

2294-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42B24M_(EM)
Drücken Sie den Motorschalter.
Der Motor dreht, bis er startet, jedoch
maximal für eine Dauer von 30 Sekun-
den.
Fahrzeuge mit Automatik- oder Multid-
rive-Getriebe: Treten Sie weiterhin das
Bremspedal, bis der Motor vollständig
angesprungen ist.
Fahrzeuge mit Schaltgetriebe: Treten
Sie weiterhin das Kupplungspedal, bis
der Motor vollständig angesprungen
ist.
Nur Dieselmotor: Die -Kontroll-
leuchte leuchtet auf. Nach Erlöschen
der Kontrollleuchte wird der Motor
gestartet.
Der Motor kann in jedem Modus des
Motorschalters gestartet werden.
Halten Sie das Fahrzeug an.
Fahrzeuge mit Automatik- oder Multidrive-Getriebe:
Schalten Sie den Schalt-/Wählhebel auf “P”.
Fahrzeuge mit Schaltgetriebe:
Schalten Sie den Schalt-/Wählhebel auf “N”.
Betätigen Sie die Feststellbremse. (→S. 262)
Drücken Sie den Motorschalter.
Lassen Sie das Bremspedal los und stellen Sie sicher, dass die Anzeigen
auf dem Kombiinstrument nicht mehr leuchten.
4
Ausschalten des Motors
1
2
3
4
5

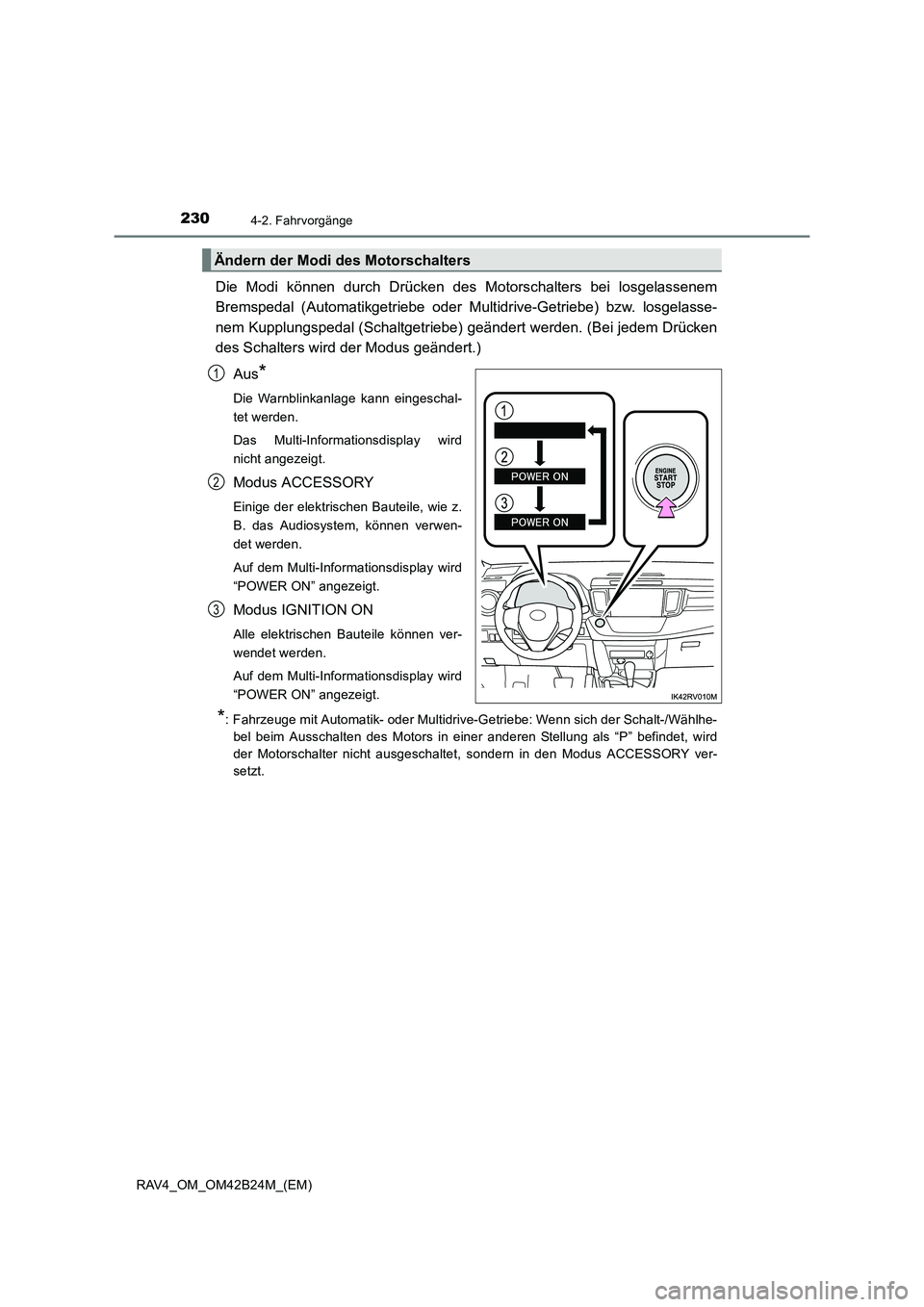

2304-2. Fahrvorgänge
RAV4_OM_OM42B24M_(EM)
Die Modi können durch Drücken des Motorschalters bei losgelassenem
Bremspedal (Automatikgetriebe oder Multidrive-Getriebe) bzw. losgelasse-
nem Kupplungspedal (Schaltgetriebe) geänder t werden. (Bei jedem Drücken
des Schalters wird der Modus geändert.)
Aus
*
Die Warnblinkanlage kann eingeschal-
tet werden.
Das Multi-Informationsdisplay wird
nicht angezeigt.
Modus ACCESSORY
Einige der elektrischen Bauteile, wie z.
B. das Audiosystem, können verwen-
det werden.
Auf dem Multi-Informationsdisplay wird
“POWER ON” angezeigt.
Modus IGNITION ON
Alle elektrischen Bauteile können ver-
wendet werden.
Auf dem Multi-Informationsdisplay wird
“POWER ON” angezeigt.
*: Fahrzeuge mit Automatik- oder Multidrive-Getriebe: Wenn sich der Schalt-/Wählhe-bel beim Ausschalten des Motors in einer anderen Stellung als “P” befindet, wird
der Motorschalter nicht ausgeschaltet, sondern in den Modus ACCESSORY ver-
setzt.
Ändern der Modi des Motorschalters
1
2
3

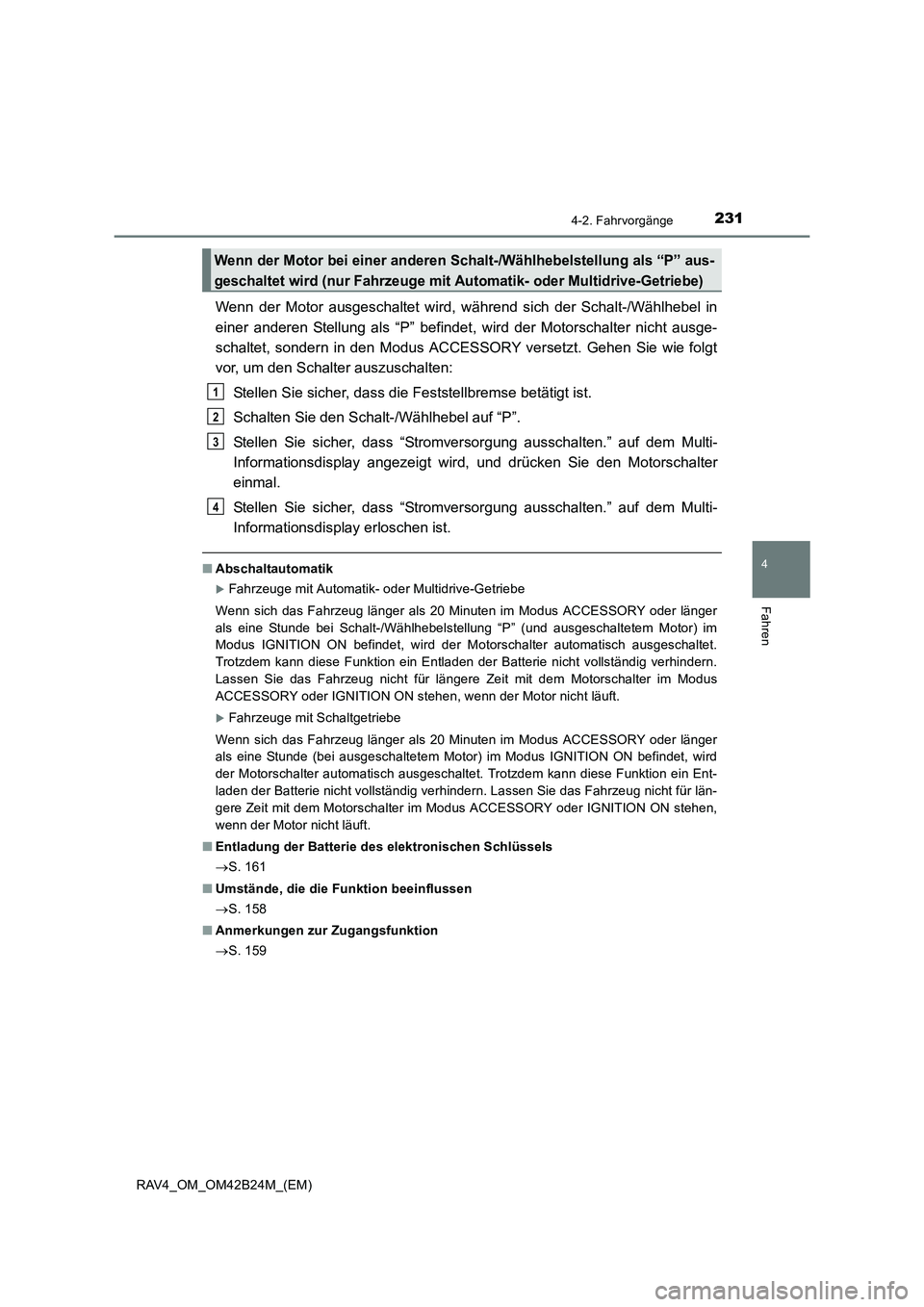

2314-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42B24M_(EM)
Wenn der Motor ausgeschaltet wird, während sich der Schalt-/Wählhebel in
einer anderen Stellung als “P” befindet, wird der Motorschalter nicht ausge-
schaltet, sondern in den Modus ACCESSORY versetzt. Gehen Sie wie folgt
vor, um den Schalter auszuschalten:Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Schalten Sie den Schalt-/Wählhebel auf “P”.
Stellen Sie sicher, dass “Stromversorgung ausschalten.” auf dem Multi-
Informationsdisplay angezeigt wird, und drücken Sie den Motorschalter
einmal.
Stellen Sie sicher, dass “Stromversorgung ausschalten.” auf dem Multi-
Informationsdisplay erloschen ist.
■Abschaltautomatik
XFahrzeuge mit Automatik- oder Multidrive-Getriebe
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde bei Schalt-/Wählhebelstellung “P” (und ausgeschaltetem Motor) im
Modus IGNITION ON befindet, wird der Motorschalter automatisch ausgeschaltet.
Trotzdem kann diese Funktion ein Entladen der Batterie nicht vollständig verhindern.
Lassen Sie das Fahrzeug nicht für längere Zeit mit dem Motorschalter im Modus
ACCESSORY oder IGNITION ON stehen, wenn der Motor nicht läuft.
XFahrzeuge mit Schaltgetriebe
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde (bei ausgeschaltetem Motor) im Modus IGNITION ON befindet, wird
der Motorschalter automatisch ausgeschaltet. Trotzdem kann diese Funktion ein Ent-
laden der Batterie nicht vollständig verhindern. Lassen Sie das Fahrzeug nicht für län-
gere Zeit mit dem Motorschalter im Modus ACCESSORY oder IGNITION ON stehen,
wenn der Motor nicht läuft.
■ Entladung der Batterie des elektronischen Schlüssels
→S. 161
■ Umstände, die die Funktion beeinflussen
→S. 158
■ Anmerkungen zur Zugangsfunktion
→S. 159
Wenn der Motor bei einer anderen Sc halt-/Wählhebelstellung als “P” aus-
geschaltet wird (nur Fahrzeuge mit Automatik- oder Multidrive-Getriebe)
1
2
3
4

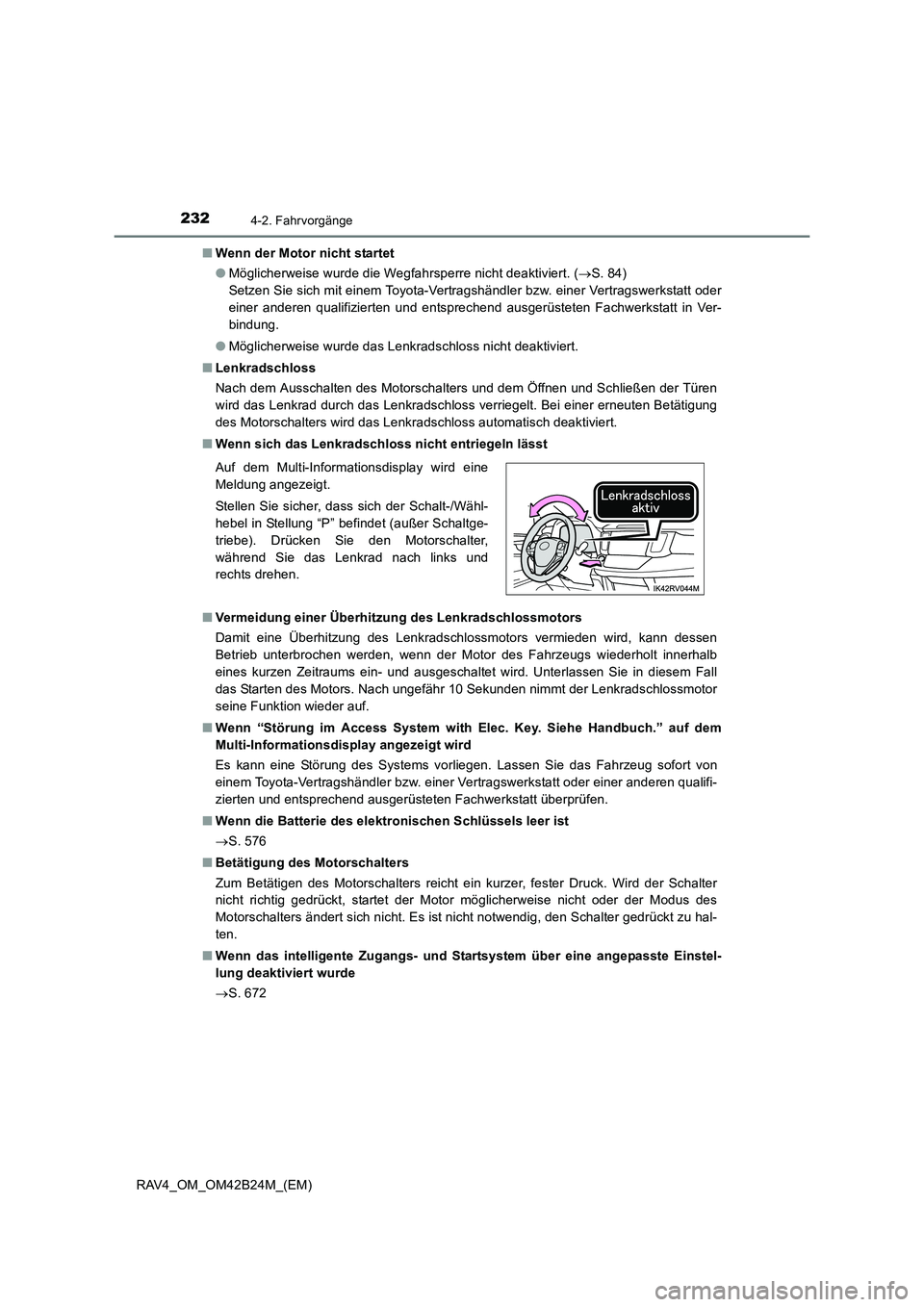

2324-2. Fahrvorgänge
RAV4_OM_OM42B24M_(EM)■
Wenn der Motor nicht startet
●Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( →S. 84)
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Ver-
bindung.
● Möglicherweise wurde das Lenkradschloss nicht deaktiviert.
■ Lenkradschloss
Nach dem Ausschalten des Motorschalters und dem Öffnen und Schließen der Türen
wird das Lenkrad durch das Lenkradschloss verriegelt. Bei einer erneuten Betätigung
des Motorschalters wird das Lenkradschloss automatisch deaktiviert.
■ Wenn sich das Lenkradschloss nicht entriegeln lässt
■ Vermeidung einer Überhitzung des Lenkradschlossmotors
Damit eine Überhitzung des Lenkradschlossmotors vermieden wird, kann dessen
Betrieb unterbrochen werden, wenn der Motor des Fahrzeugs wiederholt innerhalb
eines kurzen Zeitraums ein- und ausgeschaltet wird. Unterlassen Sie in diesem Fall
das Starten des Motors. Nach ungefähr 10 Sekunden nimmt der Lenkradschlossmotor
seine Funktion wieder auf.
■ Wenn “Störung im Access System with Elec. Key. Siehe Handbuch.” auf dem
Multi-Informationsdisplay angezeigt wird
Es kann eine Störung des Systems vorliegen. Lassen Sie das Fahrzeug sofort von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Wenn die Batterie des elektronischen Schlüssels leer ist
→S. 576
■ Betätigung des Motorschalters
Zum Betätigen des Motorschalters reicht ein kurzer, fester Druck. Wird der Schalter
nicht richtig gedrückt, startet der Motor möglicherweise nicht oder der Modus des
Motorschalters ändert sich nicht. Es ist nicht notwendig, den Schalter gedrückt zu hal-
ten.
■ Wenn das intelligente Zugangs- und Startsystem über eine angepasste Einstel-
lung deaktiviert wurde
→S. 672
Auf dem Multi-Informationsdisplay wird eine
Meldung angezeigt.
Stellen Sie sicher, dass sich der Schalt-/Wähl-
hebel in Stellung “P” befindet (außer Schaltge-
triebe). Drücken Sie den Motorschalter,
während Sie das Lenkrad nach links und
rechts drehen.
