1132. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42B24M_(EM)■
Reichweite (seit dem letzten Tanken)
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann.
• Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffver- brauchs berechnet. Daher kann die tatsächlich noch fahrbare Strecke
von der angezeigten Reichweite abweichen.
• Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein, dass die Anzeige nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Motorschalter aus. Wird das Fahr-
zeug betankt, ohne dass der Motorschalter ausgeschaltet ist, wird die
Anzeige möglicherweise nicht aktualisiert.
■Zonenanzeige der Anzeige für umweltfreundliche Fahrweise*2
→ S. 105
■Anzeige des Allradantriebs mit dynamischer Drehmomentsteue-
rung
*2
→S. 115
■Fahrzeugschlingerwarnung der LDA (Spurwechselwarnung mit Steu-
erung der Lenkung)
*2
→S. 312
■Anzeige aus
Es wird nichts auf dem Bildschirm angezeigt
*1: Sie können die Funktion zurücksetzen, indem Sie auf den Instrumentenschal-
tern gedrückt halten, wenn der zurückzusetzende Eintrag angezeigt wird.
*2: Falls vorhanden
■
Aktuelle Leerlauf-Stoppzeit
Zeigt die aktuelle Leerlauf-Stoppzeit (die Zeit, in der der Motor durch das
Stopp-Start-System ausgeschaltet war) an.
■Gesamte Leerlauf-Stoppzeit (seit dem letzten Rücksetzen*/seit Fahrt-
beginn)
Zeigt die gesamte Leerlauf-Stoppzeit (die Zeit, in der der Motor durch das
Stopp-Start-System ausgeschaltet war) seit dem Zurücksetzen und dem
Starten des Motors an.
Informationen zum Stopp-Start-System (falls vorhanden)

1142. Kombiinstrument
RAV4_OM_OM42B24M_(EM)■
Leerlauf-Stoppzeit-Kraftstoffeinspa
rungen (seit dem letzten Rückset-
zen
*/seit Fahrtbeginn)
Zeigt die während der Leerlauf-Stoppzei t erzielten Kraftstoffeinsparungen
(Richtwerte) seit dem Zurücksetzen und dem Starten des Motors an.
■Einstellungen des Stopp-Start-Systems
→ S. 361
*: Sie können die Funktion zurücksetzen, indem Sie auf den Instrumentenschal-
tern länger als 1 Sekunde drücken, wenn der zurückzusetzende Eintrag angezeigt
wird.
Für die folgenden Elemente können Einstellungen vorgenommen werden.
Siehe S. 721
Bei Funktionen, die aktiviert bzw. deaktiviert werden können, schaltet die Funktion
jedes Mal zwischen Ein und Aus um, wenn gedrückt wird.
● (Spurwechselwarnung mit Steuerung der Lenkung)* (→ S. 311)
● (Pre-Crash-Sicherheitssystem)
* (→ S. 295)
● (Spurwechsel-Assistent)
* (→ S. 370)
● (Toyota-Einparkhilfesensor)
* (→ S. 345)
● (Verkehrszeichenerkennung)
* (→ S. 319)
● Uhr
Einstellen von Stunden und Minuten und Umschalten zwischen 12- und
24-Stunden-Uhrzeitformat.
● (Elektrische Heckklappe)
* (→ S. 147)
● (Stopp-Start-System)
* (→ S. 355)
● Fahrzeugwartung
*
Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. ( →S. 539)
Einstellungsanzeige

1152. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42B24M_(EM)

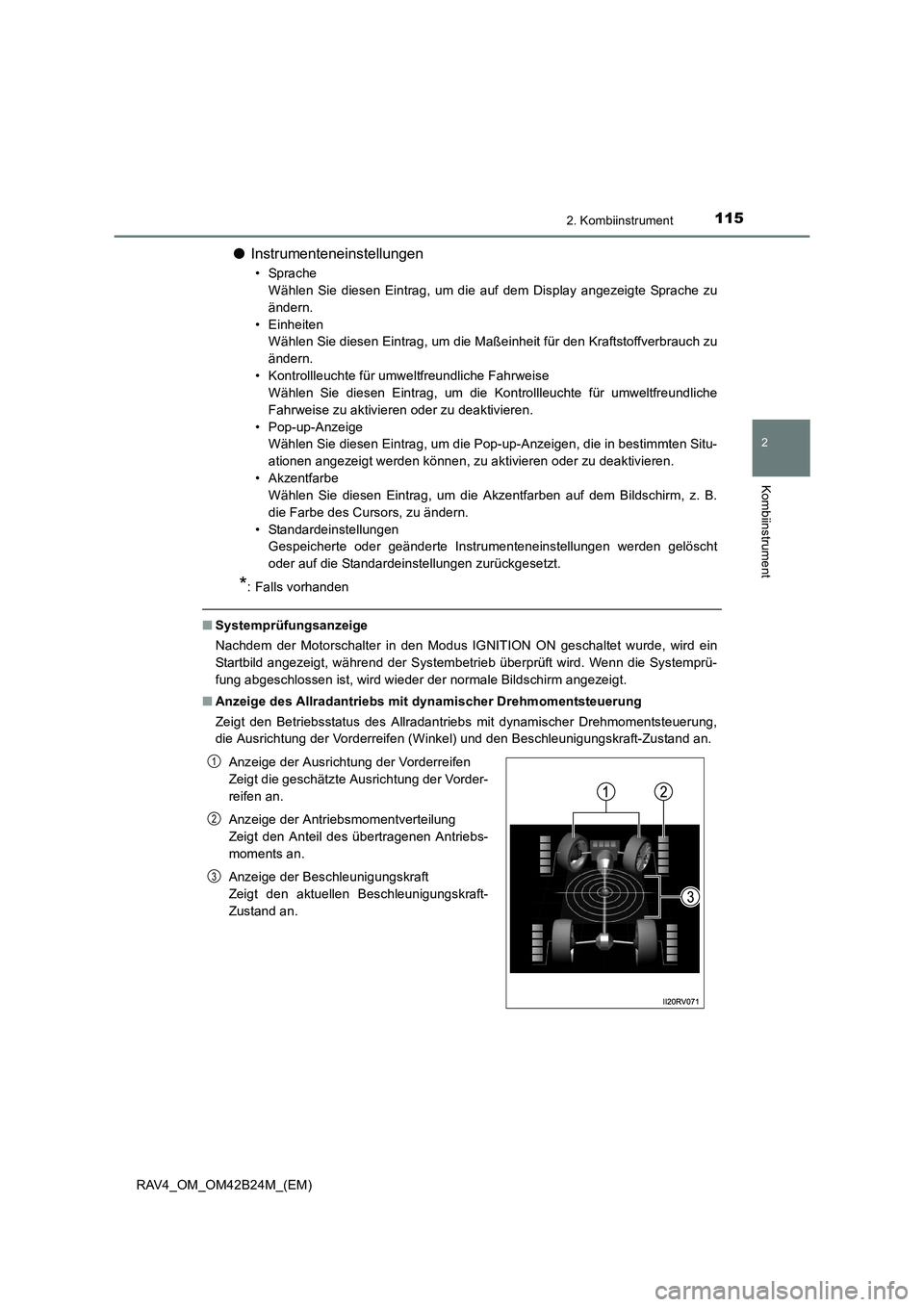

●Instrumenteneinstellungen
• Sprache
Wählen Sie diesen Eintrag, um die auf dem Display angezeigte Sprache zu
ändern.
• Einheiten Wählen Sie diesen Eintrag, um die Maßeinheit für den Kraftstoffverbrauch zu
ändern.
• Kontrollleuchte für umweltfreundliche Fahrweise Wählen Sie diesen Eintrag, um die Kontrollleuchte für umweltfreundliche
Fahrweise zu aktivieren oder zu deaktivieren.
• Pop-up-Anzeige Wählen Sie diesen Eintrag, um die Pop-up-Anzeigen, die in bestimmten Situ-
ationen angezeigt werden können, zu aktivieren oder zu deaktivieren.
• Akzentfarbe Wählen Sie diesen Eintrag, um die Akzentfarben auf dem Bildschirm, z. B.
die Farbe des Cursors, zu ändern.
• Standardeinstellungen Gespeicherte oder geänderte Instrumenteneinstellungen werden gelöscht
oder auf die Standardeinstellungen zurückgesetzt.
*: Falls vorhanden
■Systemprüfungsanzeige
Nachdem der Motorschalter in den Modus IGNITION ON geschaltet wurde, wird ein
Startbild angezeigt, während der Systembetrieb überprüft wird. Wenn die Systemprü-
fung abgeschlossen ist, wird wieder der normale Bildschirm angezeigt.
■ Anzeige des Allradantriebs mit dynamischer Drehmomentsteuerung
Zeigt den Betriebsstatus des Allradantriebs mit dynamischer Drehmomentsteuerung,
die Ausrichtung der Vorderreifen (Winkel) und den Beschleunigungskraft-Zustand an.
Anzeige der Ausrichtung der Vorderreifen
Zeigt die geschätzte Ausrichtung der Vorder-
reifen an.
Anzeige der Antriebsmomentverteilung
Zeigt den Anteil des übertragenen Antriebs-
moments an.
Anzeige der Beschleunigungskraft
Zeigt den aktuellen Beschleunigungskraft-
Zustand an.
1
2
3

1162. Kombiinstrument
RAV4_OM_OM42B24M_(EM)■

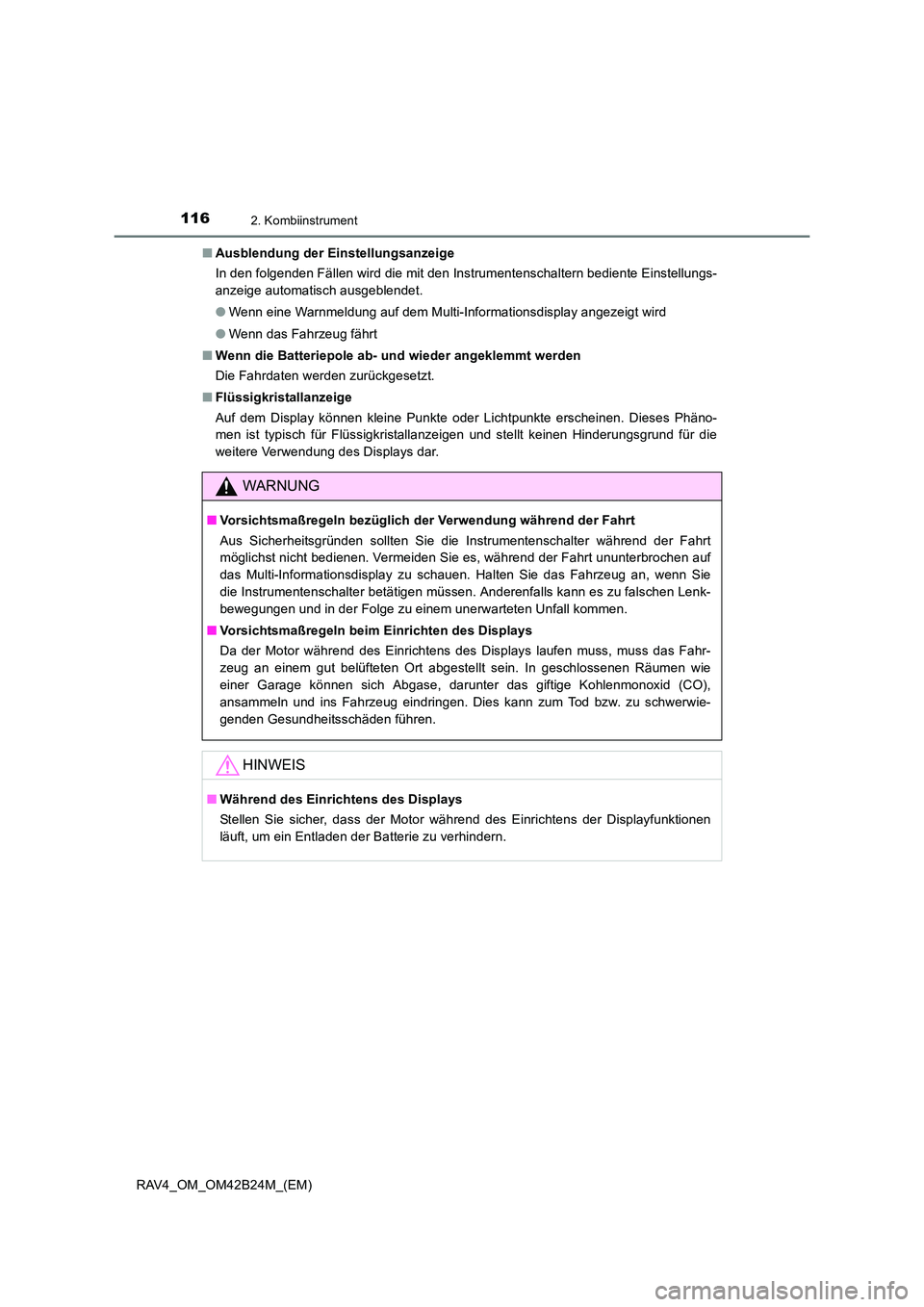

Ausblendung der Einstellungsanzeige
In den folgenden Fällen wird die mit den Instrumentenschaltern bediente Einstellungs-
anzeige automatisch ausgeblendet.
●Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
● Wenn das Fahrzeug fährt
■ Wenn die Batteriepole ab- und wieder angeklemmt werden
Die Fahrdaten werden zurückgesetzt.
■ Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phäno-
men ist typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die
weitere Verwendung des Displays dar.
WARNUNG
■Vorsichtsmaßregeln bezüglich der Verwendung während der Fahrt
Aus Sicherheitsgründen sollten Sie die Instrumentenschalter während der Fahrt
möglichst nicht bedienen. Vermeiden Sie es, während der Fahrt ununterbrochen auf
das Multi-Informationsdisplay zu schauen. Halten Sie das Fahrzeug an, wenn Sie
die Instrumentenschalter betätigen müssen. Anderenfalls kann es zu falschen Lenk-
bewegungen und in der Folge zu einem unerwarteten Unfall kommen.
■ Vorsichtsmaßregeln beim Einrichten des Displays
Da der Motor während des Einrichtens des Displays laufen muss, muss das Fahr-
zeug an einem gut belüfteten Ort abgestellt sein. In geschlossenen Räumen wie
einer Garage können sich Abgase, darunter das giftige Kohlenmonoxid (CO),
ansammeln und ins Fahrzeug eindringen. Dies kann zum Tod bzw. zu schwerwie-
genden Gesundheitsschäden führen.
HINWEIS
■Während des Einrichtens des Displays
Stellen Sie sicher, dass der Motor während des Einrichtens der Displayfunktionen
läuft, um ein Entladen der Batterie zu verhindern.

117
2
2. Kombiinstrument
Kombiinstrument
RAV4_OM_OM42B24M_(EM)

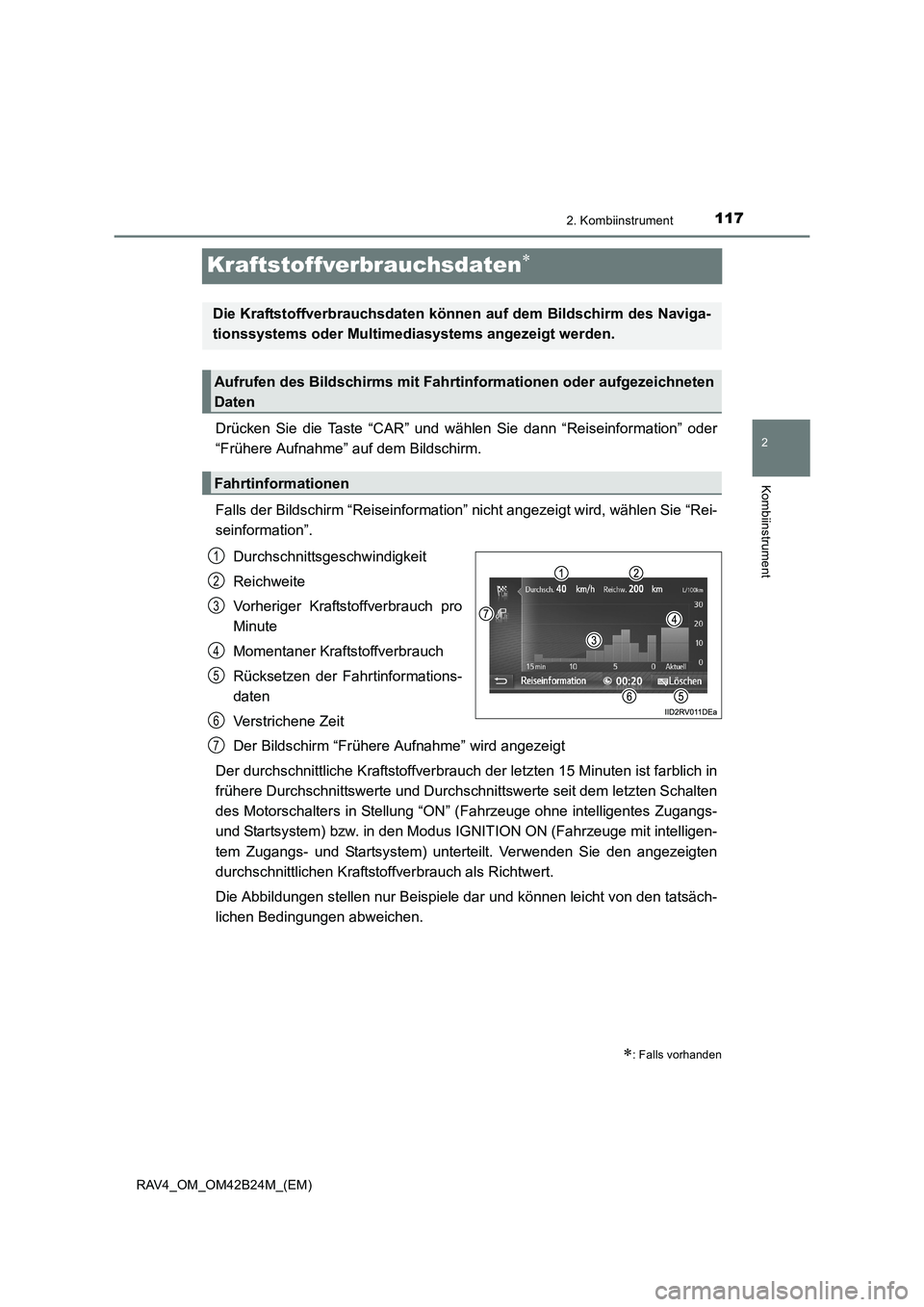

Kraftstoffverbrauchsdaten∗
Drücken Sie die Taste “CAR” und wählen Sie dann “Reiseinformation” oder
“Frühere Aufnahme” auf dem Bildschirm.
Falls der Bildschirm “Reiseinformation” nicht angezeigt wird, wählen Sie “Rei-
seinformation”.
Durchschnittsgeschwindigkeit
Reichweite
Vorheriger Kraftstoffverbrauch pro
Minute
Momentaner Kraftstoffverbrauch
Rücksetzen der Fahrtinformations-
daten
Verstrichene Zeit
Der Bildschirm “Frühere Aufnahme” wird angezeigt
Der durchschnittliche Kraftstoffverbrauc h der letzten 15 Minuten ist farblich in
frühere Durchschnittswerte und Durchschnittswerte seit dem letzten Schalten
des Motorschalters in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs-
und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intelligen-
tem Zugangs- und Startsystem) unterteilt. Verwenden Sie den angezeigten
durchschnittlichen Kraftstoffverbrauch als Richtwert.
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsäch-
lichen Bedingungen abweichen.
∗: Falls vorhanden
Die Kraftstoffverbrauchsdaten könn en auf dem Bildschirm des Naviga-
tionssystems oder Multimedi asystems angezeigt werden.
Aufrufen des Bildschirms mit Fahrtinformationen oder aufgezeichneten
Daten
Fahrtinformationen
1
2
3
4
5
6
7

1182. Kombiinstrument
RAV4_OM_OM42B24M_(EM)

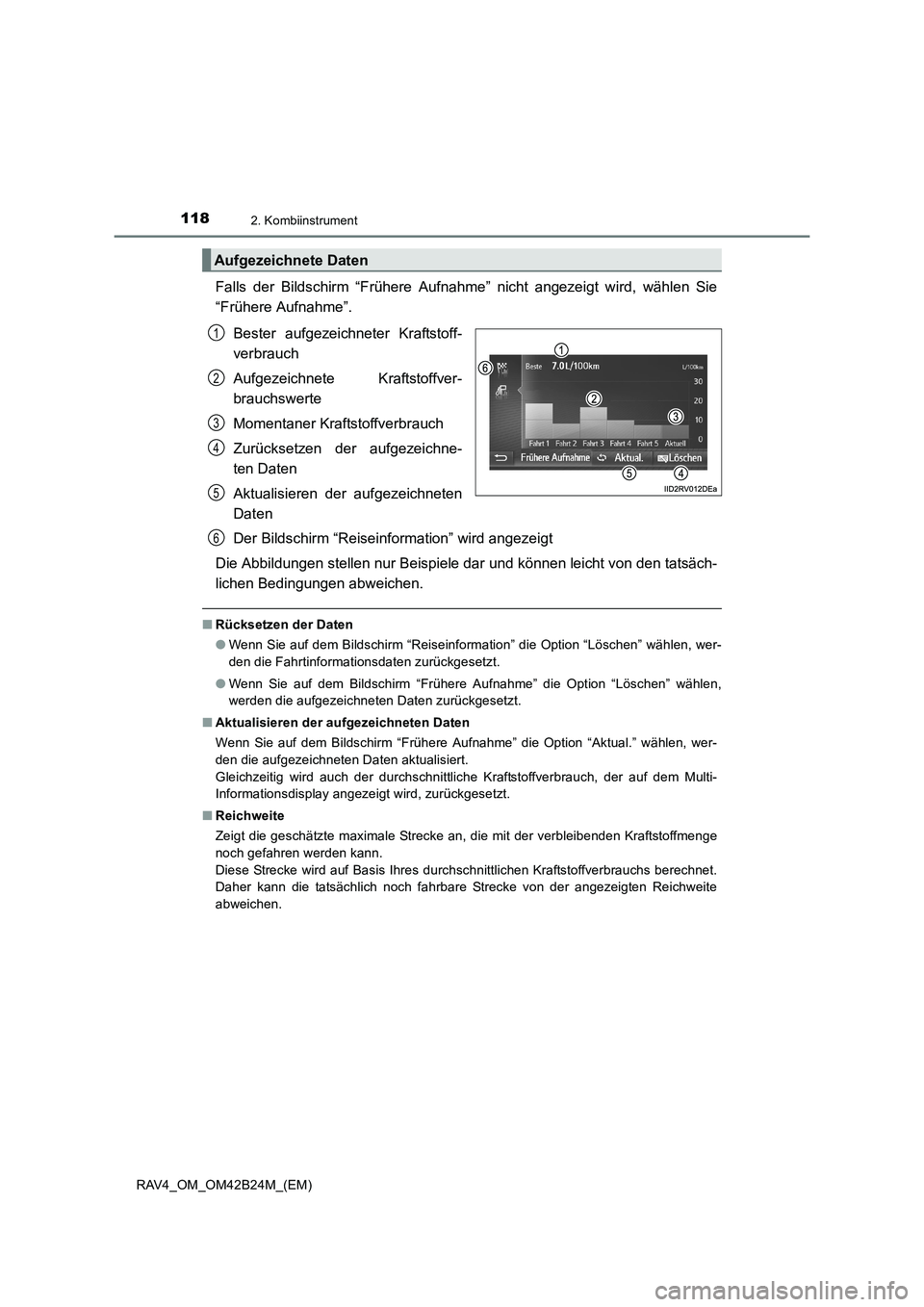

Falls der Bildschirm “Frühere Aufnahme” nicht angezeigt wird, wählen Sie
“Frühere Aufnahme”.
Bester aufgezeichneter Kraftstoff-
verbrauch
Aufgezeichnete Kraftstoffver-
brauchswerte
Momentaner Kraftstoffverbrauch
Zurücksetzen der aufgezeichne-
ten Daten
Aktualisieren der aufgezeichneten
Daten
Der Bildschirm “Reiseinformation” wird angezeigt
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsäch-
lichen Bedingungen abweichen.
■ Rücksetzen der Daten
●Wenn Sie auf dem Bildschirm “Reiseinformation” die Option “Löschen” wählen, wer-
den die Fahrtinformationsdaten zurückgesetzt.
● Wenn Sie auf dem Bildschirm “Frühere Aufnahme” die Option “Löschen” wählen,
werden die aufgezeichneten Daten zurückgesetzt.
■ Aktualisieren der aufgezeichneten Daten
Wenn Sie auf dem Bildschirm “Frühere Aufnahme” die Option “Aktual.” wählen, wer-
den die aufgezeichneten Daten aktualisiert.
Gleichzeitig wird auch der durchschnittliche Kraftstoffverbrauch, der auf dem Multi-
Informationsdisplay angezeigt wird, zurückgesetzt.
■ Reichweite
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraftstoffmenge
noch gefahren werden kann.
Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet.
Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reichweite
abweichen.
Aufgezeichnete Daten
1
2
3
4
5
6

119
3

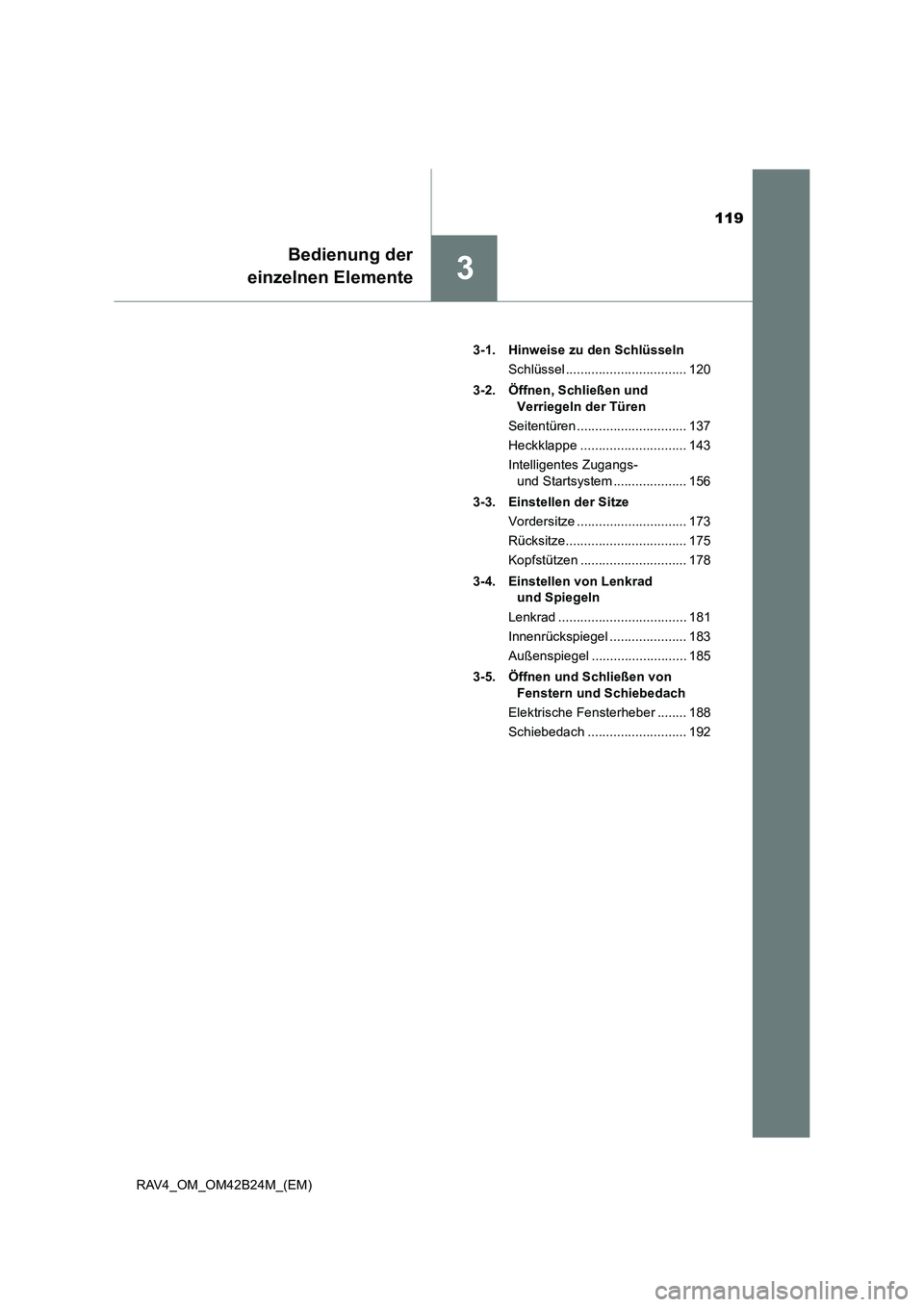

Bedienung der
einzelnen Elemente
RAV4_OM_OM42B24M_(EM) 3-1. Hinweise zu den Schlüsseln
Schlüssel ................................. 120
3-2. Öffnen, Schließen und Verriegeln der Türen
Seitentüren .............................. 137
Heckklappe ............................. 143
Intelligentes Zugangs- und Startsystem .................... 156
3-3. Einstellen der Sitze Vordersitze .............................. 173
Rücksitze................................. 175
Kopfstützen ............................. 178
3-4. Einstellen von Lenkrad und Spiegeln
Lenkrad ................................... 181
Innenrückspiegel ..................... 183
Außenspiegel .......................... 185
3-5. Öffnen und Schließen von Fenstern und Schiebedach
Elektrische Fensterheber ........ 188
Schiebedach ........................... 192

1203-1. Hinweise zu den Schlüsseln
RAV4_OM_OM42B24M_(EM)
Schlüssel
Folgende Schlüssel gehören zum Lieferumfang des Fahrzeugs.
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Hauptschlüssel
Betätigung der Fernbedienung
Schlüsselnummernschild
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Elektronische Schlüssel
• Betätigung des intelligentenZugangs- und Startsystems
(→ S. 156)
• Betätigung der Fernbedienung
Mechanische Schlüssel
Schlüsselnummernschild
Die Schlüssel
1
2
1
2
3
