5377-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
X2AD-FTV- und 2AD-FHV-Motor
Sicherungskästen (→S. 580)
Motor-Kühlmittelbehälter (→ S. 544)
Öleinfülldeckel ( →S. 541)
Kraftstofffilter ( →S. 552)
Batterie ( →S. 546) Kühler (
→S. 545)
Ladeluftkühler ( →S. 545)
Kondensator ( →S. 545)
Elektrische Kühlerlüfter
Ölmessstab ( →S. 539)
Waschflüssigkeitsbehälter (→ S. 550)1
2
3
4
5
6
7
8
9
10
11

5387-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
X2WW-Motor
Sicherungskästen (→S. 580)
Motor-Kühlmittelbehälter (→ S. 544)
Öleinfülldeckel ( →S. 541)
Kraftstofffilter ( →S. 552)
Batterie ( →S. 546) Kühler (
→S. 545)
Ladeluftkühler ( →S. 545)
Kondensator ( →S. 545)
Elektrische Kühlerlüfter
Ölmessstab ( →S. 539)
Waschflüssigkeitsbehälter (→ S. 550)1
2
3
4
5
6
7
8
9
10
11

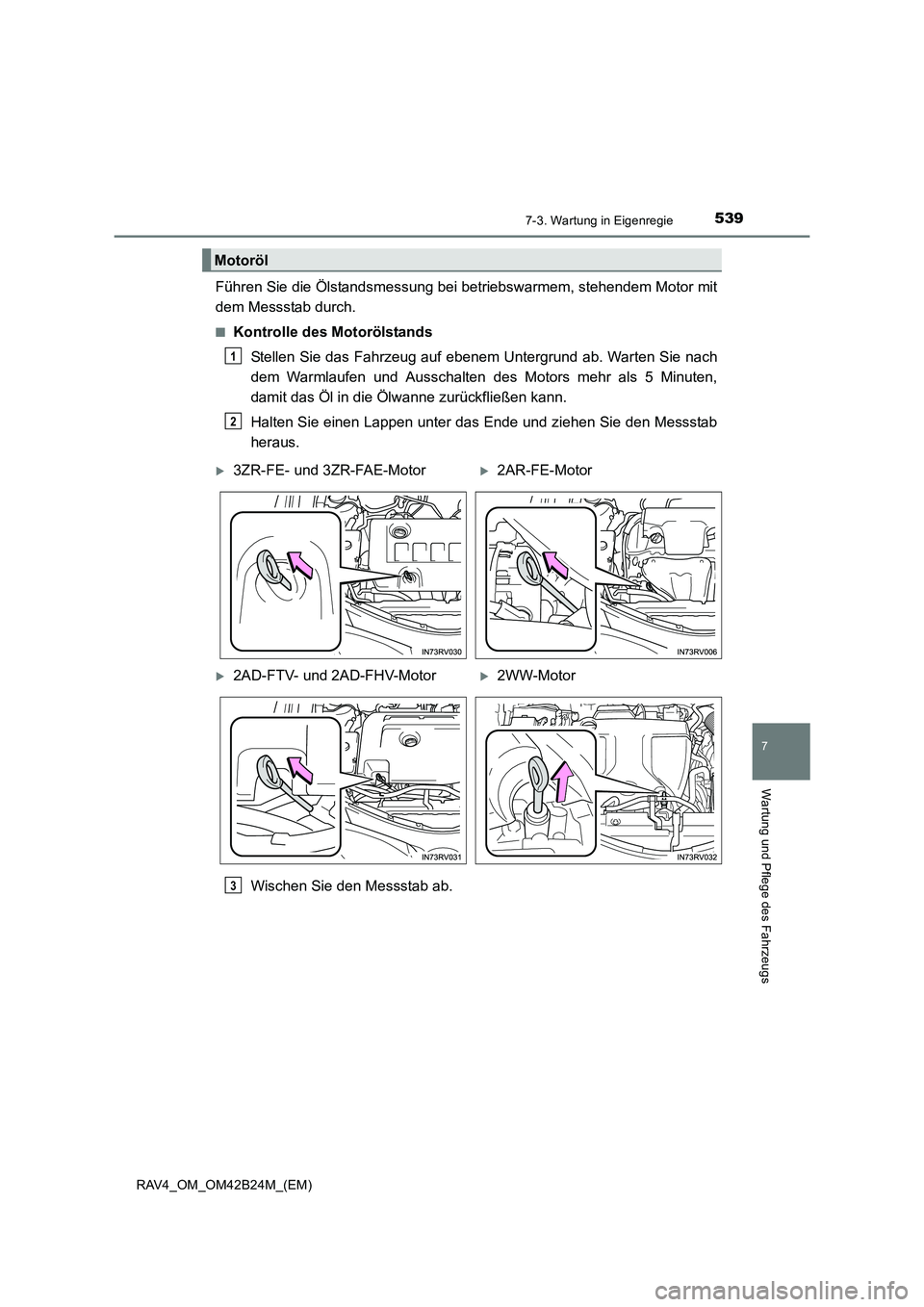

5397-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
Führen Sie die Ölstandsmessung bei betriebswarmem, stehendem Motor mit
dem Messstab durch.
■Kontrolle des MotorölstandsStellen Sie das Fahrzeug auf ebenem Untergrund ab. Warten Sie nach
dem Warmlaufen und Ausschalten des Motors mehr als 5 Minuten,
damit das Öl in die Ölwanne zurückfließen kann.
Halten Sie einen Lappen unter das Ende und ziehen Sie den Messstab
heraus.
Wischen Sie den Messstab ab.
Motoröl
1
2
X3ZR-FE- und 3ZR-FAE-MotorX2AR-FE-Motor
X2AD-FTV- und 2AD-FHV-MotorX2WW-Motor
3

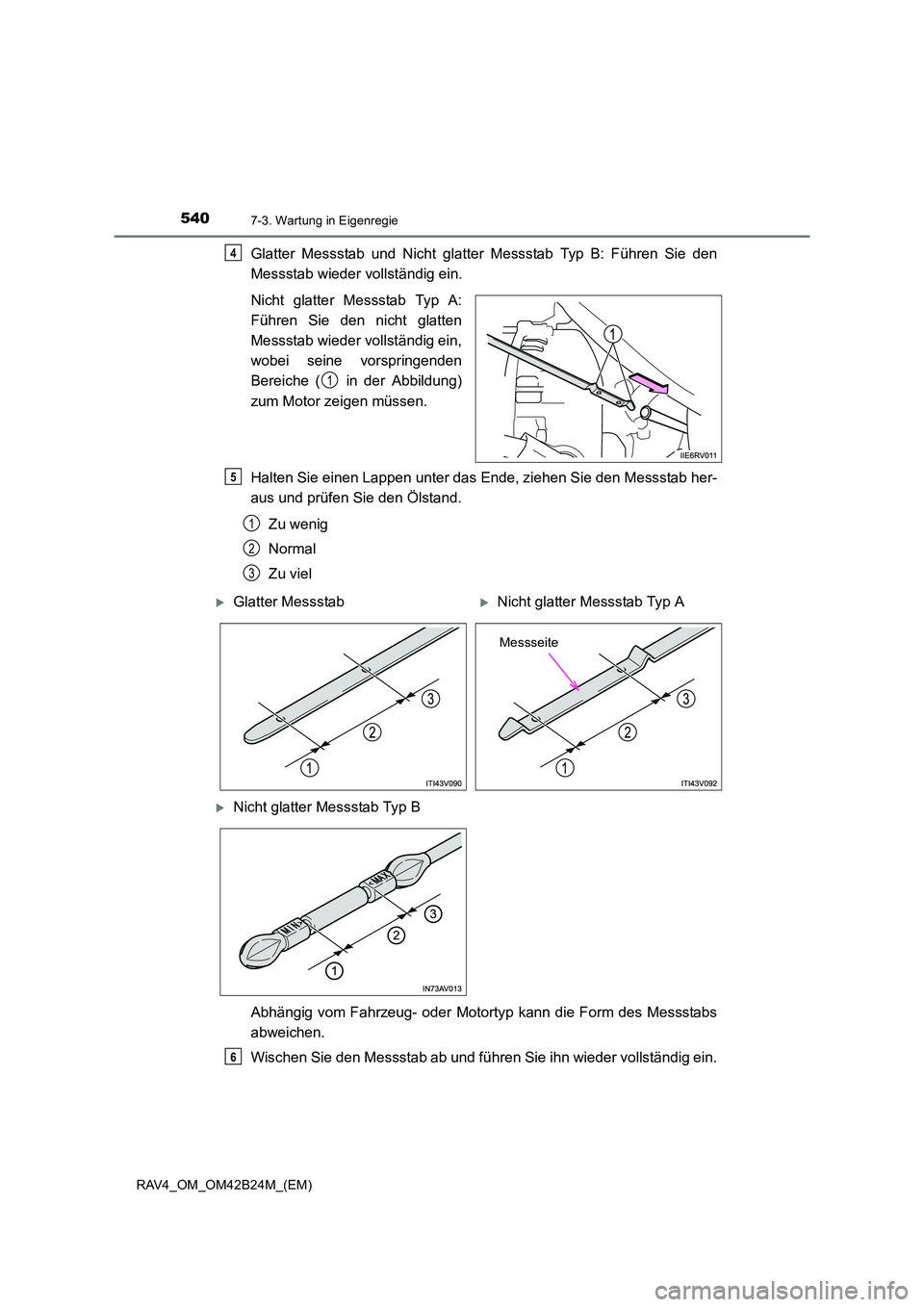

5407-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
Glatter Messstab und Nicht glatter Messstab Typ B: Führen Sie den
Messstab wieder vollständig ein.
Nicht glatter Messstab Typ A:
Führen Sie den nicht glatten
Messstab wieder vollständig ein,
wobei seine vorspringenden
Bereiche ( in der Abbildung)
zum Motor zeigen müssen.
Halten Sie einen Lappen unter das Ende, ziehen Sie den Messstab her-
aus und prüfen Sie den Ölstand.Zu wenig
Normal
Zu viel
Abhängig vom Fahrzeug- oder Motortyp kann die Form des Messstabs
abweichen.
Wischen Sie den Messstab ab und führen Sie ihn wieder vollständig ein.4
1
5
1
2
3
XGlatter MessstabXNicht glatter Messstab Typ A
XNicht glatter Messstab Typ B
Messseite
6

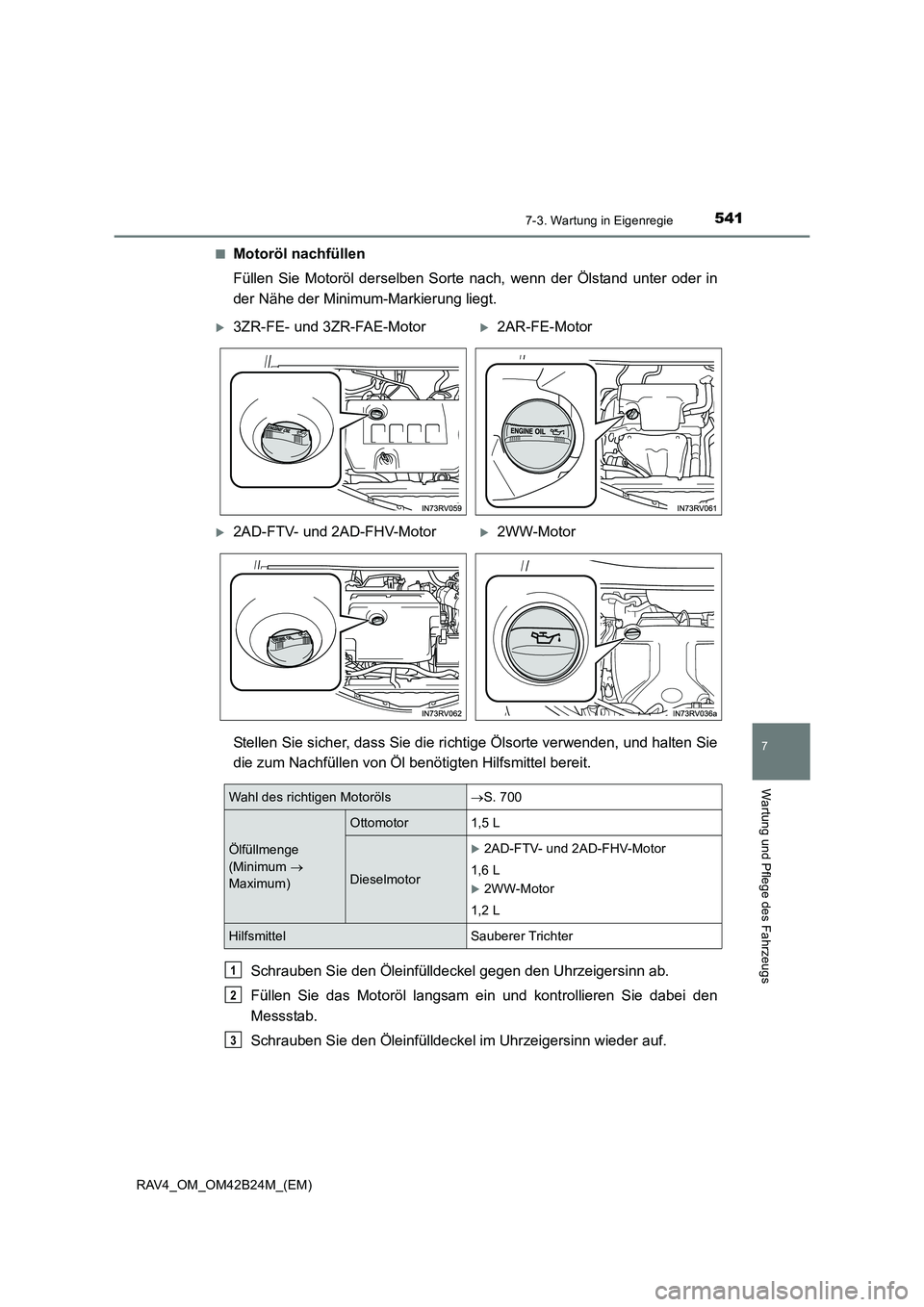

5417-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Motoröl nachfüllen
Füllen Sie Motoröl derselben Sorte nach, wenn der Ölstand unter oder in
der Nähe der Minimum-Markierung liegt.
Stellen Sie sicher, dass Sie die richtige Ölsorte verwenden, und halten Sie
die zum Nachfüllen von Öl benötigten Hilfsmittel bereit.
Schrauben Sie den Öleinfülldeckel gegen den Uhrzeigersinn ab.
Füllen Sie das Motoröl langsam ein und kontrollieren Sie dabei den
Messstab.
Schrauben Sie den Öleinfülldeckel im Uhrzeigersinn wieder auf.
X3ZR-FE- und 3ZR-FAE-MotorX2AR-FE-Motor
X2AD-FTV- und 2AD-FHV-MotorX2WW-Motor
Wahl des richtigen Motoröls →S. 700
Ölfüllmenge
(Minimum →
Maximum)
Ottomotor 1,5 L
Dieselmotor
X2AD-FTV- und 2AD-FHV-Motor
1,6 L
X2WW-Motor
1,2 L
Hilfsmittel Sauberer Trichter
1
2
3

5427-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
■Motorölverbrauch
Während der Fahrt wird eine gewisse Menge Motoröl verbraucht. In den folgenden
Fällen kann der Ölverbrauch ansteigen und Motoröl muss möglicherweise zwischen
den regulären Ölwechselintervallen aufgefüllt werden.
●Wenn der Motor neu ist, beispielsweise direkt nach dem Kauf des Fahrzeugs oder
dem Austausch des Motors
● Wenn Öl minderwertiger Qualität oder Öl mit falscher Viskosität verwendet wird
● Bei Fahrten mit hohen Motordrehzahlen oder hoher Last, beim Abschleppen oder bei
Fahrten mit häufigem Beschleunigen und Abbremsen
● Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig bei starkem Ver-
kehrsaufkommen gefahren wird
■ Nach dem Wechsel des Motoröls (nur Modelle mit Dieselmotor)
Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. Gehen Sie wie folgt vor:
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie
auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie “Fzg.Einst.”
und drücken Sie dann .
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie “Ölwartung”
und drücken Sie dann .
Wählen Sie “Ja” und drücken Sie .
1
2
3
4

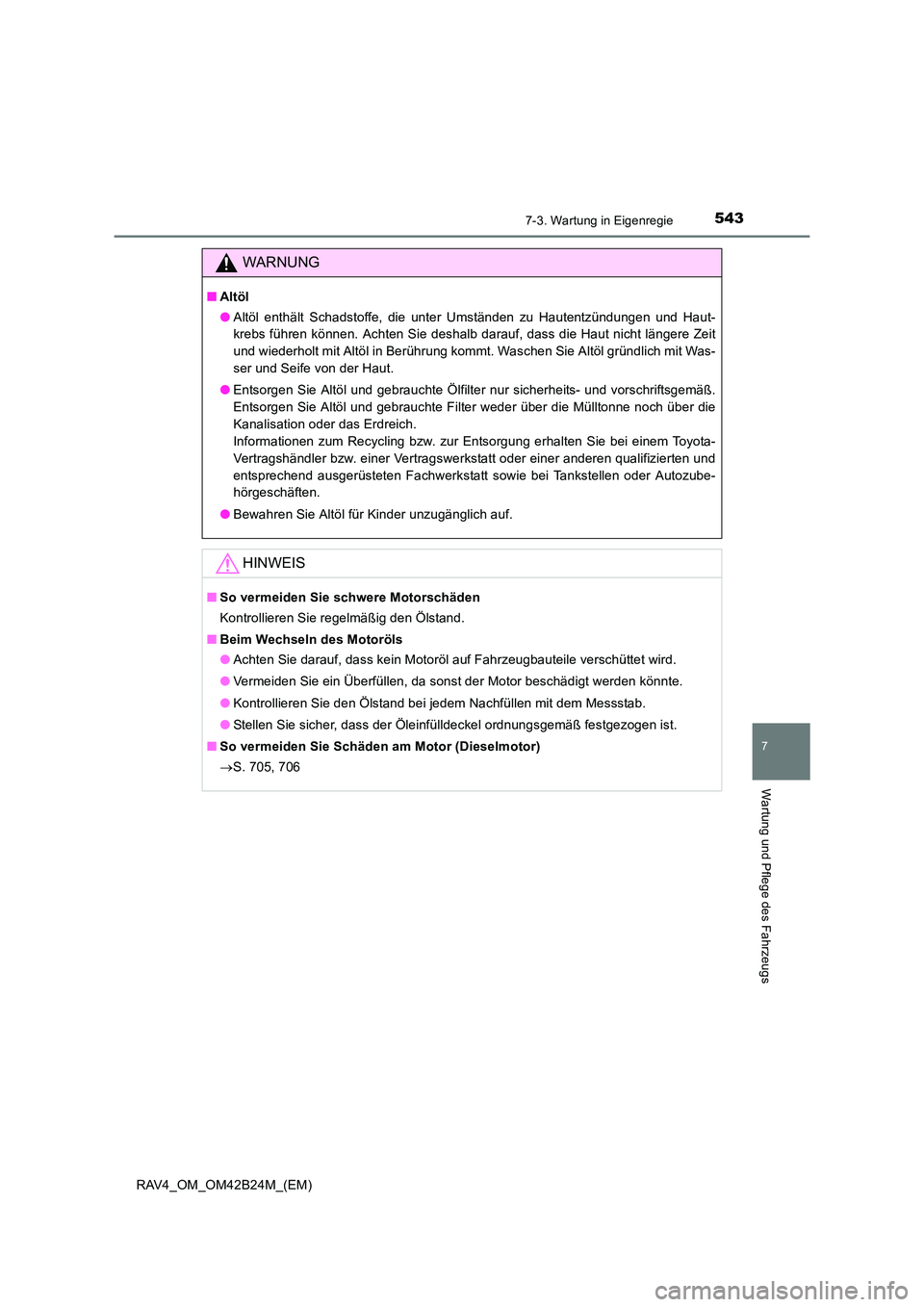

5437-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
WARNUNG
■Altöl
●Altöl enthält Schadstoffe, die unter Umständen zu Hautentzündungen und Haut-
krebs führen können. Achten Sie deshalb darauf, dass die Haut nicht längere Zeit
und wiederholt mit Altöl in Berührung kommt. Waschen Sie Altöl gründlich mit Was-
ser und Seife von der Haut.
● Entsorgen Sie Altöl und gebrauchte Ölfilter nur sicherheits- und vorschriftsgemäß.
Entsorgen Sie Altöl und gebrauchte Filter weder über die Mülltonne noch über die
Kanalisation oder das Erdreich.
Informationen zum Recycling bzw. zur Entsorgung erhalten Sie bei einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt sowie bei Tankstellen oder Autozube-
hörgeschäften.
● Bewahren Sie Altöl für Kinder unzugänglich auf.
HINWEIS
■So vermeiden Sie schwere Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Wechseln des Motoröls
●Achten Sie darauf, dass kein Motoröl auf Fahrzeugbauteile verschüttet wird.
● Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
● Kontrollieren Sie den Ölstand bei jedem Nachfüllen mit dem Messstab.
● Stellen Sie sicher, dass der Öleinfülldeckel ordnungsgemäß festgezogen ist.
■ So vermeiden Sie Schäden am Motor (Dieselmotor)
→S. 705, 706

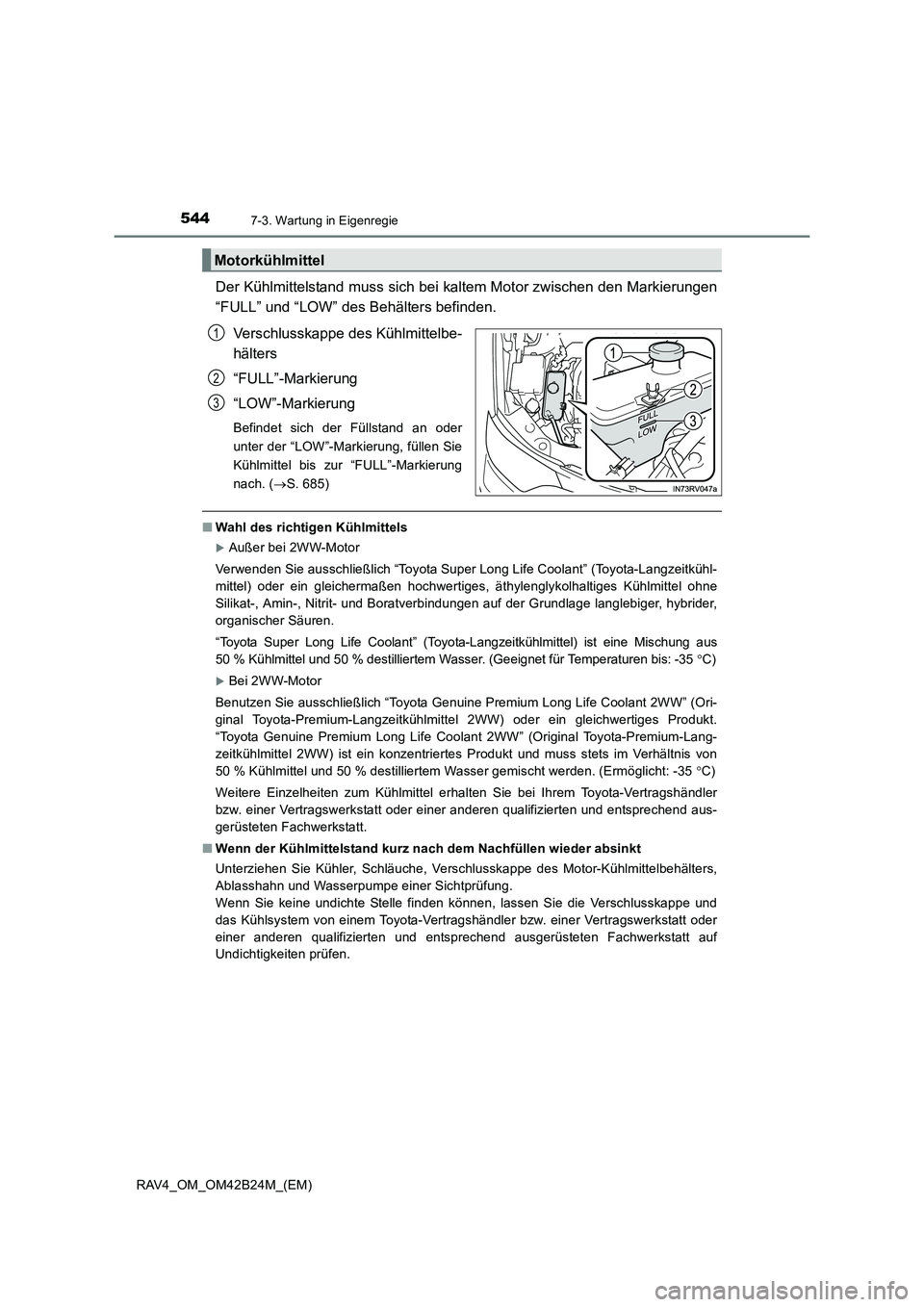

5447-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
Der Kühlmittelstand muss sich bei kaltem Motor zwischen den Markierungen
“FULL” und “LOW” des Behälters befinden.Verschlusskappe des Kühlmittelbe-
hälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen Sie
Kühlmittel bis zur “FULL”-Markierung
nach. ( →S. 685)
■ Wahl des richtigen Kühlmittels
XAußer bei 2WW-Motor
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” (Toyota-Langzeitkühl-
mittel) oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges Kühlmittel ohne
Silikat-, Amin-, Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider,
organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel) ist eine Mischung aus
50 % Kühlmittel und 50 % destilliertem Wasser. (Geeignet für Temperaturen bis: -35 °C)
XBei 2WW-Motor
Benutzen Sie ausschließlich “Toyota Genuine Premium Long Life Coolant 2WW” (Ori-
ginal Toyota-Premium-Langzeitkühlmittel 2WW) oder ein gleichwertiges Produkt.
“Toyota Genuine Premium Long Life Coolant 2WW” (Original Toyota-Premium-Lang-
zeitkühlmittel 2WW) ist ein konzentriertes Produkt und muss stets im Verhältnis von
50 % Kühlmittel und 50 % destilliertem Wasser gemischt werden. (Ermöglicht: -35 °C)
Weitere Einzelheiten zum Kühlmittel erhalten Sie bei Ihrem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt.
■ Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Verschlusskappe des Motor-Kühlmittelbehälters,
Ablasshahn und Wasserpumpe einer Sichtprüfung.
Wenn Sie keine undichte Stelle finden können, lassen Sie die Verschlusskappe und
das Kühlsystem von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt auf
Undichtigkeiten prüfen.
Motorkühlmittel
1
2
3
