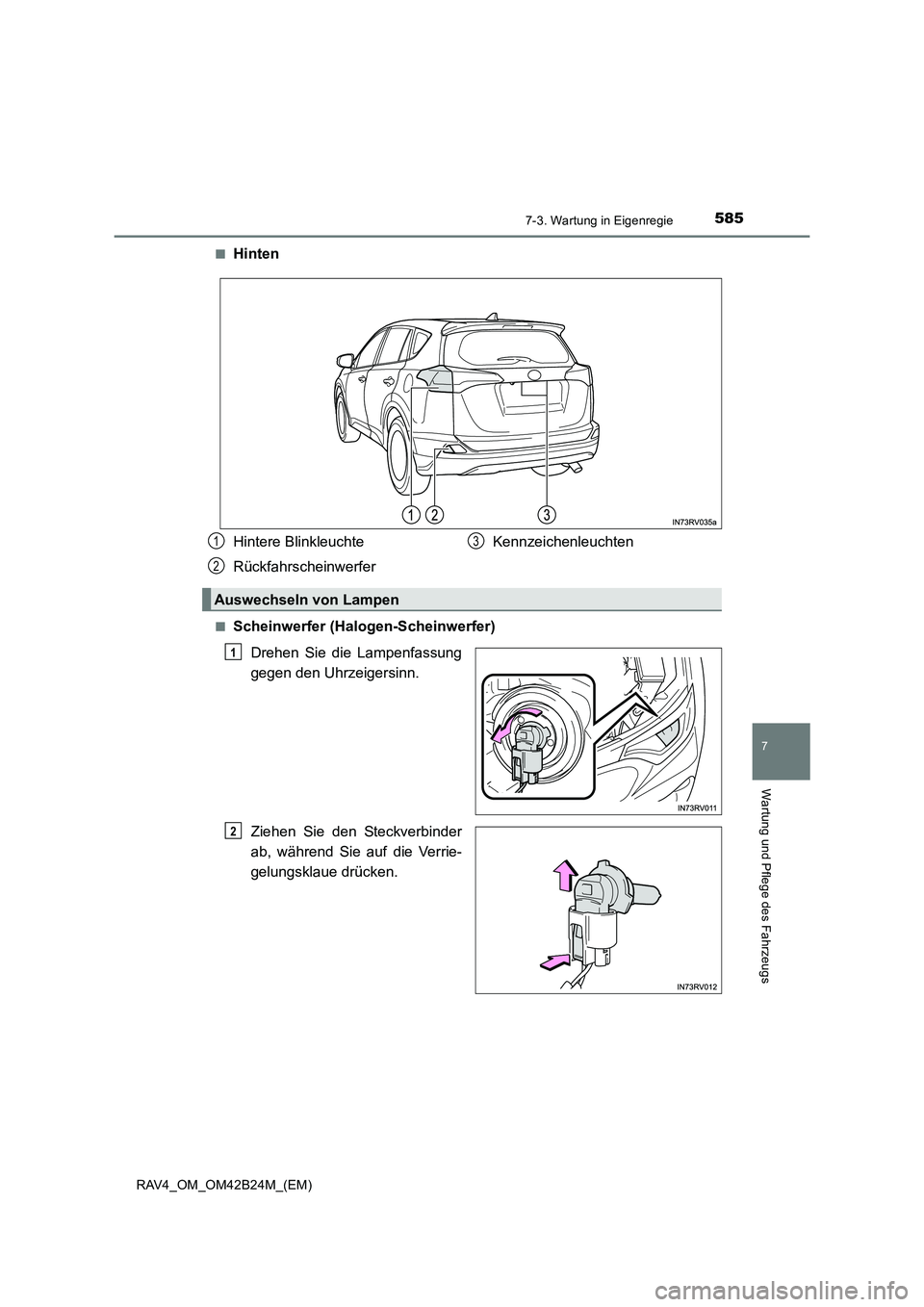

2016 TOYOTA RAV4 Betriebsanleitungen (in German)

5857-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Hinten
■Scheinwerfer (Halogen-Scheinwerfer)Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Hintere Blinkleuchte
Rückfahrscheinwerfer Kennzeichenleuchten
Auswechseln von Lampen
1
2
3
1
2

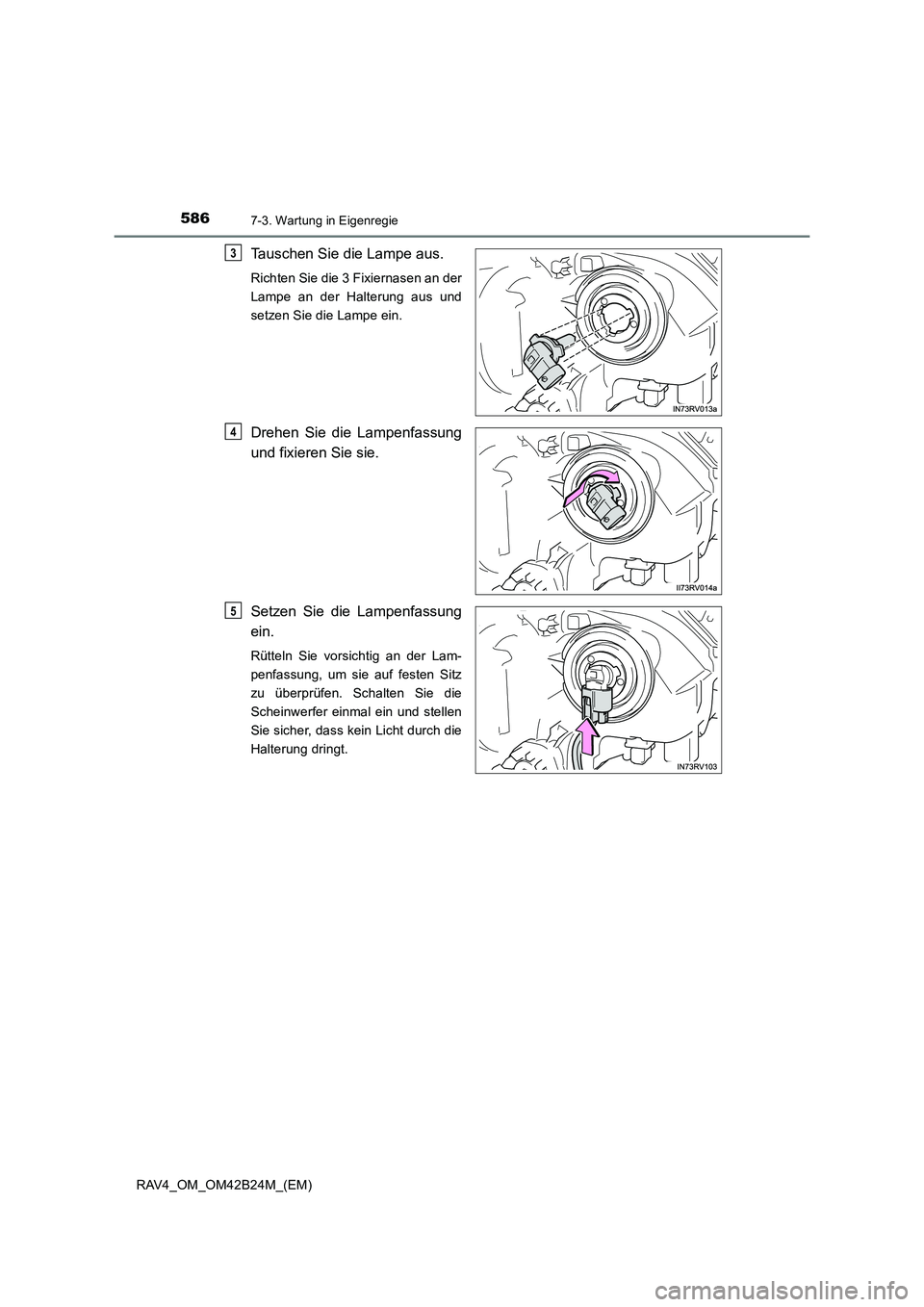

5867-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
Tauschen Sie die Lampe aus.
Richten Sie die 3 Fixiernasen an der
Lampe an der Halterung aus und
setzen Sie die Lampe ein.
Drehen Sie die Lampenfassung
und fixieren Sie sie.
Setzen Sie die Lampenfassung
ein.
Rütteln Sie vorsichtig an der Lam-
penfassung, um sie auf festen Sitz
zu überprüfen. Schalten Sie die
Scheinwerfer einmal ein und stellen
Sie sicher, dass kein Licht durch die
Halterung dringt.
3
4
5

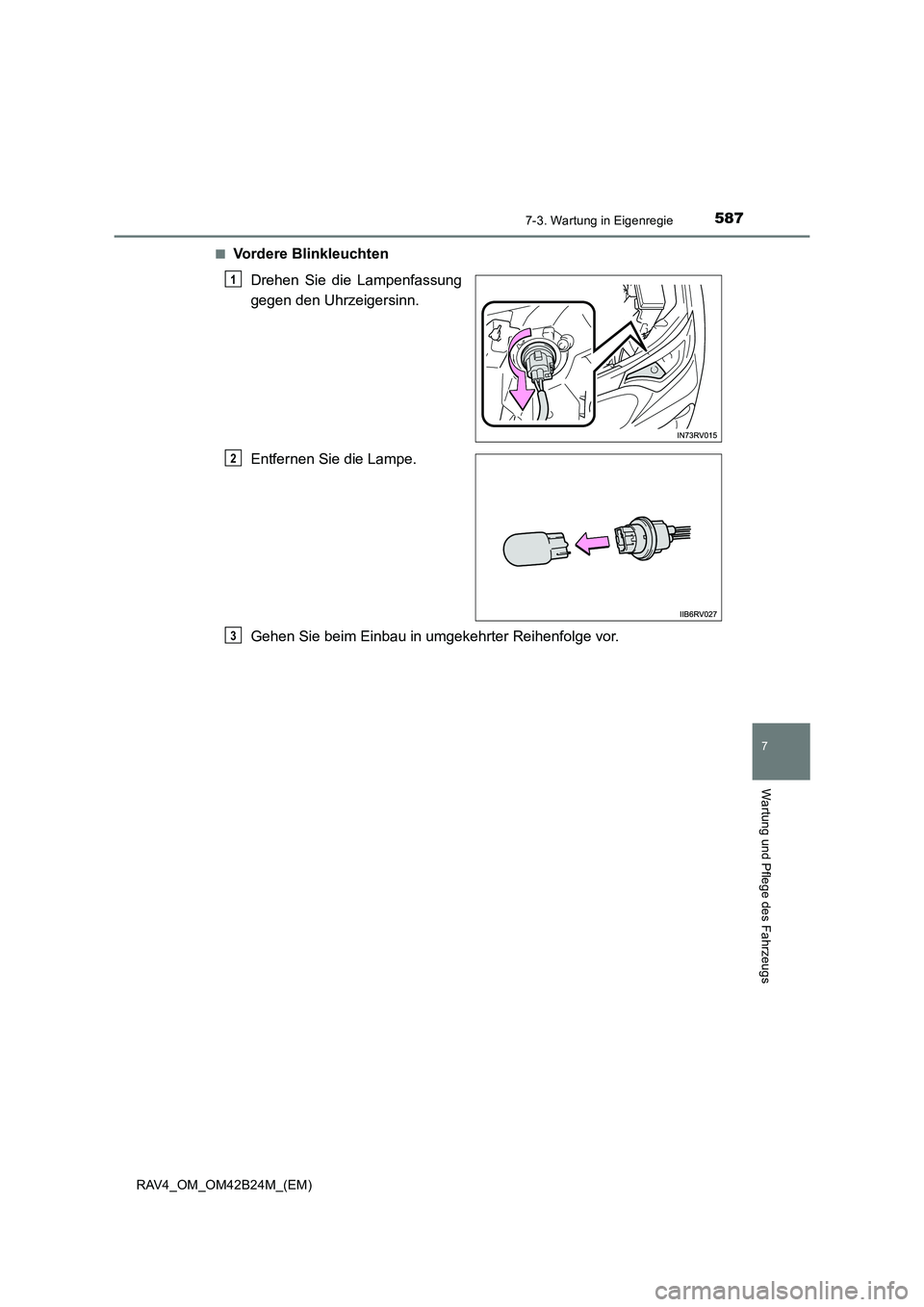

5877-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Vordere BlinkleuchtenDrehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3

5887-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)■
Nebelscheinwerfer (falls vorhanden)
Um auf den Bereich zugreifen
zu können, drehen Sie das
Lenkrad zur Seite gegenüber
der auszuwechselnden Lampe.
Entfernen Sie die Schrauben
von der Radlaufverkleidung.
Entfernen Sie den Clip der Rad-
laufverkleidung und öffnen Sie
die Radlaufverkleidung.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
1
2
3
4

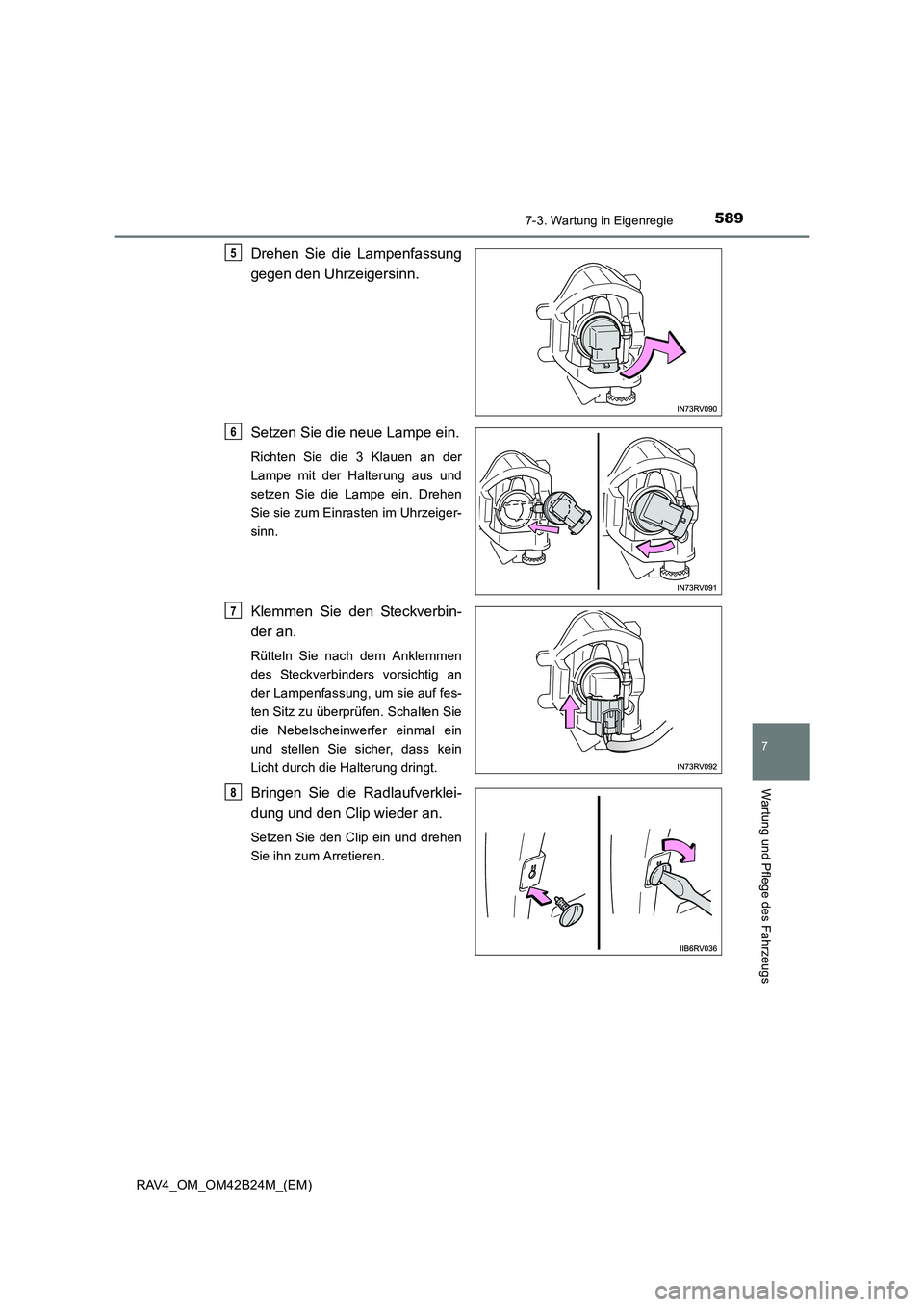

5897-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Setzen Sie die neue Lampe ein.
Richten Sie die 3 Klauen an der
Lampe mit der Halterung aus und
setzen Sie die Lampe ein. Drehen
Sie sie zum Einrasten im Uhrzeiger-
sinn.
Klemmen Sie den Steckverbin-
der an.
Rütteln Sie nach dem Anklemmen
des Steckverbinders vorsichtig an
der Lampenfassung, um sie auf fes-
ten Sitz zu überprüfen. Schalten Sie
die Nebelscheinwerfer einmal ein
und stellen Sie sicher, dass kein
Licht durch die Halterung dringt.
Bringen Sie die Radlaufverklei-
dung und den Clip wieder an.
Setzen Sie den Clip ein und drehen
Sie ihn zum Arretieren.
5
6
7
8

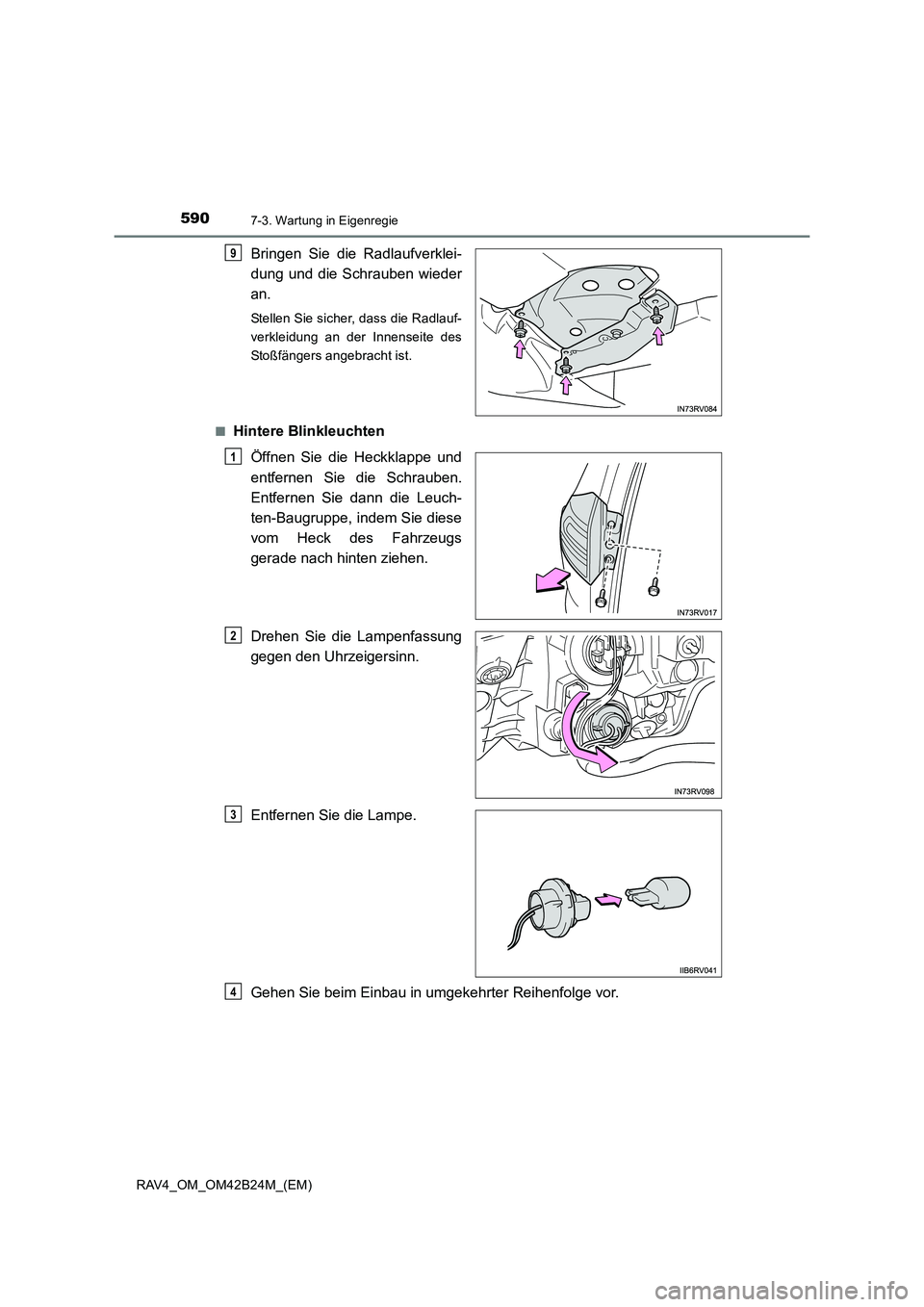

5907-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
Bringen Sie die Radlaufverklei-
dung und die Schrauben wieder
an.
Stellen Sie sicher, dass die Radlauf-
verkleidung an der Innenseite des
Stoßfängers angebracht ist.
■
Hintere Blinkleuchten Öffnen Sie die Heckklappe und
entfernen Sie die Schrauben.
Entfernen Sie dann die Leuch-
ten-Baugruppe, indem Sie diese
vom Heck des Fahrzeugs
gerade nach hinten ziehen.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
9
1
2
3
4

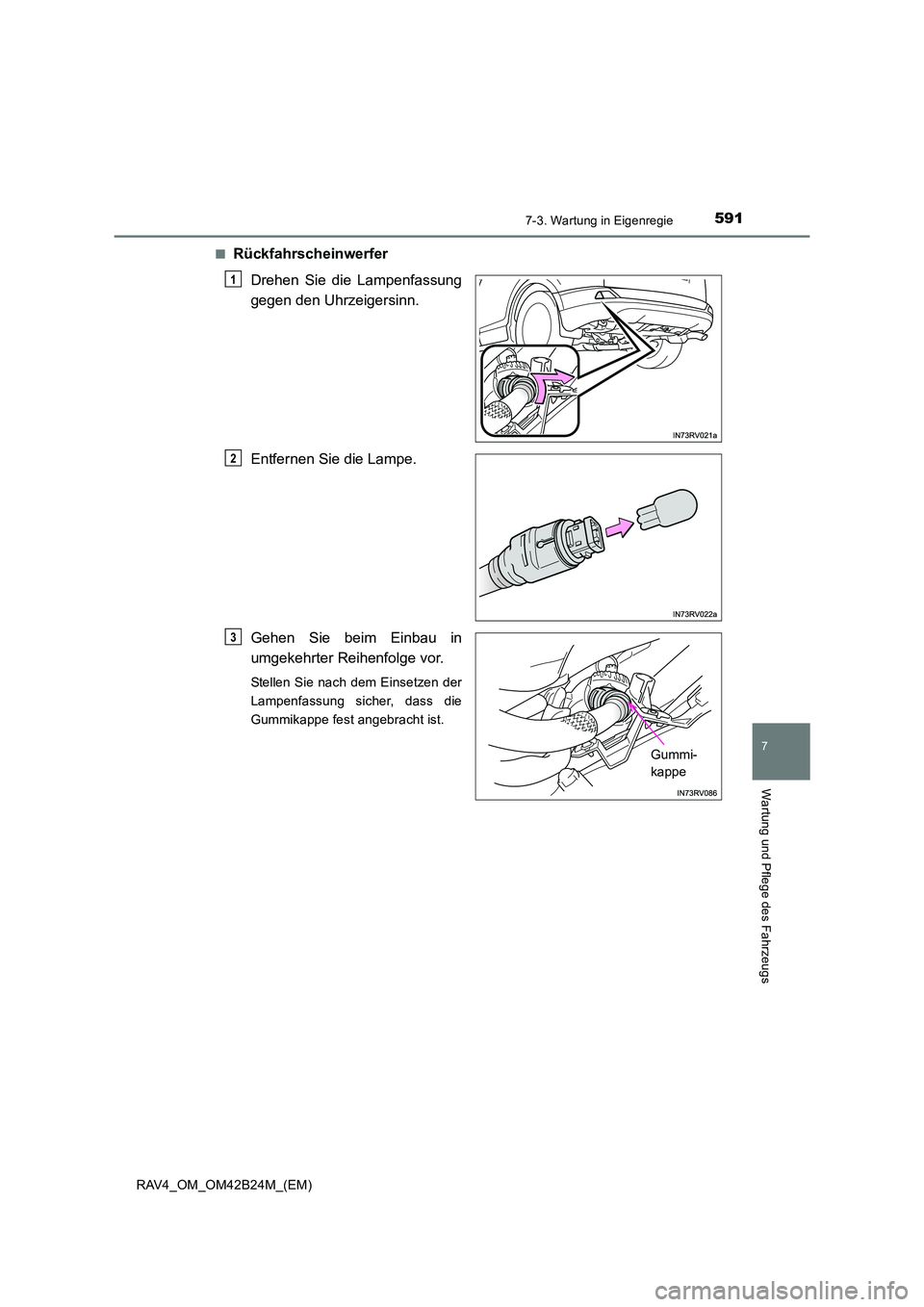

5917-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
■RückfahrscheinwerferDrehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in
umgekehrter Reihenfolge vor.
Stellen Sie nach dem Einsetzen der
Lampenfassung sicher, dass die
Gummikappe fest angebracht ist.
1
2
Gummi-
kappe
3

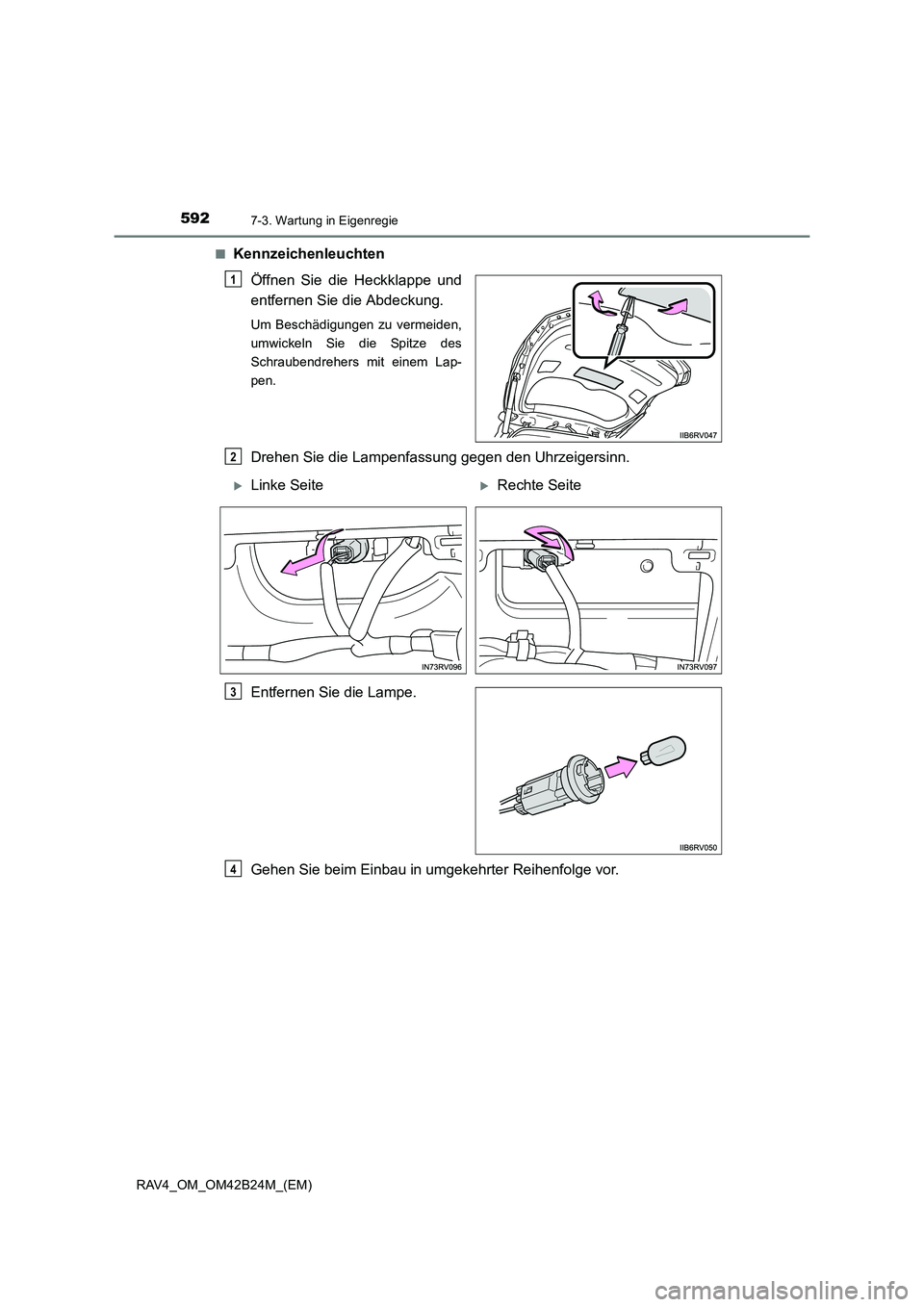

5927-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)■
Kennzeichenleuchten
Öffnen Sie die Heckklappe und
entfernen Sie die Abdeckung.
Um Beschädigungen zu vermeiden,
umwickeln Sie die Spitze des
Schraubendrehers mit einem Lap-
pen.
Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
XLinke SeiteXRechte Seite
3
4
