6498-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)■

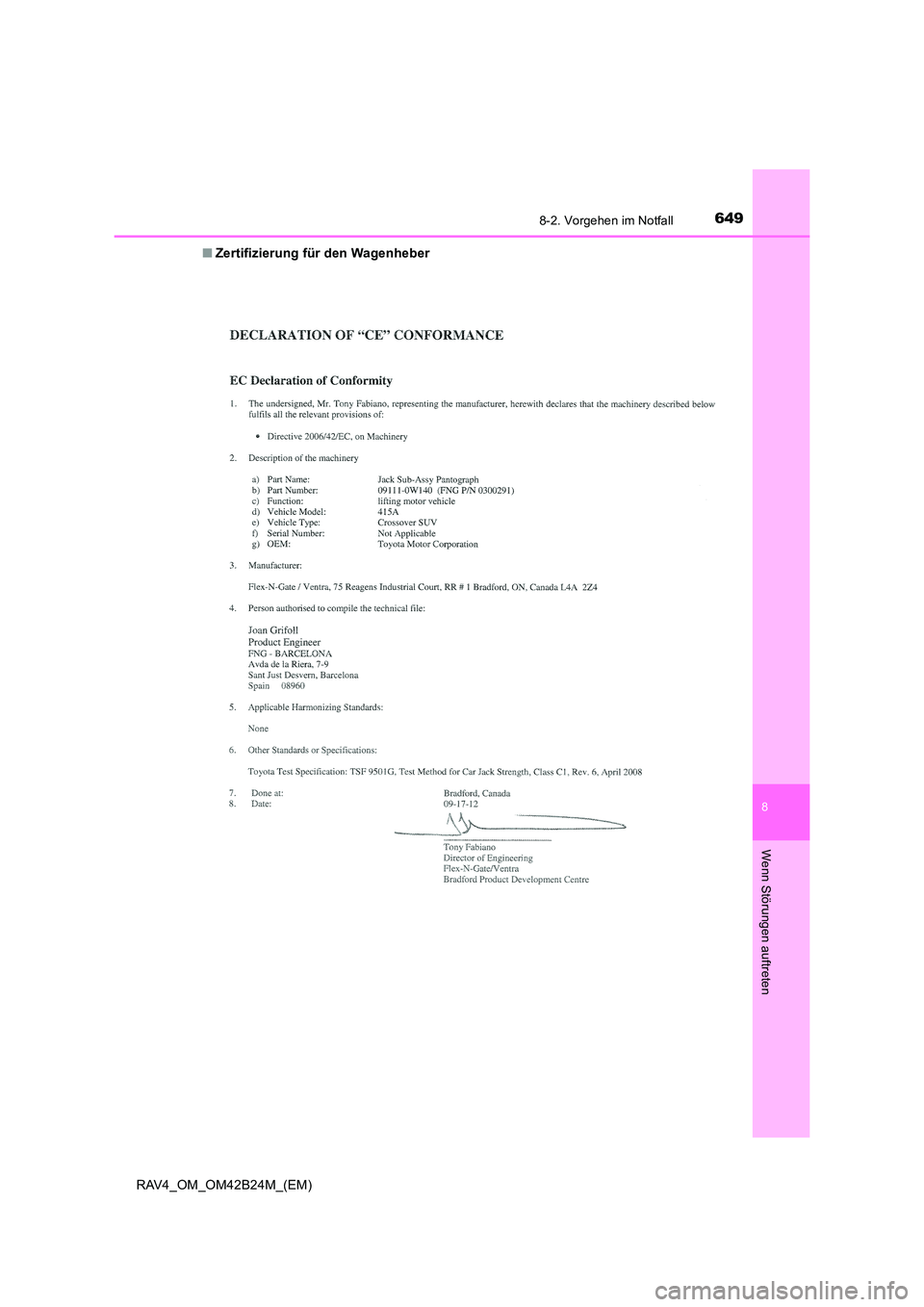

Zertifizierung für den Wagenheber

6508-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)
WARNUNG
■Verwendung des Notrads (falls vorhanden)
●Bedenken Sie, dass das Notrad speziell zur Verwendung an Ihrem Fahrzeug entwi-
ckelt wurde. Verwenden Sie das Notrad daher nicht an einem anderen Fahrzeug.
● Verwenden Sie niemals mehr als ein Notrad gleichzeitig.
● Ersetzen Sie das Notrad so bald wie möglich durch ein Standardrad.
● Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkmanöver, plötzliches Brem-
sen und Schaltvorgänge, die eine plötzliche Motorbremswirkung hervorrufen.
■ Bei montiertem Notrad (falls vorhanden)
Es ist möglich, dass die Geschwindigkeit nicht richtig erfasst wird, und die folgenden
Systeme arbeiten möglicherweise nicht korrekt:
Darüber hinaus ist das folgende System nur eingeschränkt einsatzbereit und kann
sogar negative Auswirkungen auf die Bauteile des Antriebsstrangs haben:
• Allradantrieb mit dynamischer Drehmomentsteuerung (Modelle mit Allradantrieb)
■ Geschwindigkeitsbegrenzung bei Verwendung des Notrads (falls vorhanden)
Fahren Sie mit einem montierten Notrad nicht schneller als 80 km/h.
Das Notrad ist nicht für Fahrten mit hoher Geschwindigkeit geeignet. Eine Missach-
tung dieser Vorsichtsmaßregel kann einen Unfall mit tödlichen oder schweren Verlet-
zungen zur Folge haben.
■ Nach der Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor der Weiterfahrt, ob die Werkzeuge und der Wagenheber an den
dafür vorgesehenen Stellen sicher verstaut sind, um das Verletzungsrisiko bei einer
Kollision oder einer Notbremsung zu verringern.
• ABS und Bremsassistent
• VSC/Anhängerstabilisierung
•TRC
• Geschwindigkeitsregelung
(falls vorhanden)
• Dynamische Radar-Geschwindig- keitsregelung (falls vorhanden)
•EPS
• LDA (Spurwechselwarnung mit Steu-
erung der Lenkung) (falls vorhanden)
• PCS (Pre-Crash-Sicherheitssystem)
(falls vorhanden) • System zur elektronischen Bergab-
fahrkontrolle (falls vorhanden)
• Rückfahrkamerasystem (falls vorhanden)
• Toyota-Einparkhilfemonitor
(falls vorhanden)
• Toyota-Einparkhilfesensor (falls vorhanden)
• Panoramabildschirm (falls vorhanden)
• Navigationssystem (falls vorhanden)

6518-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)

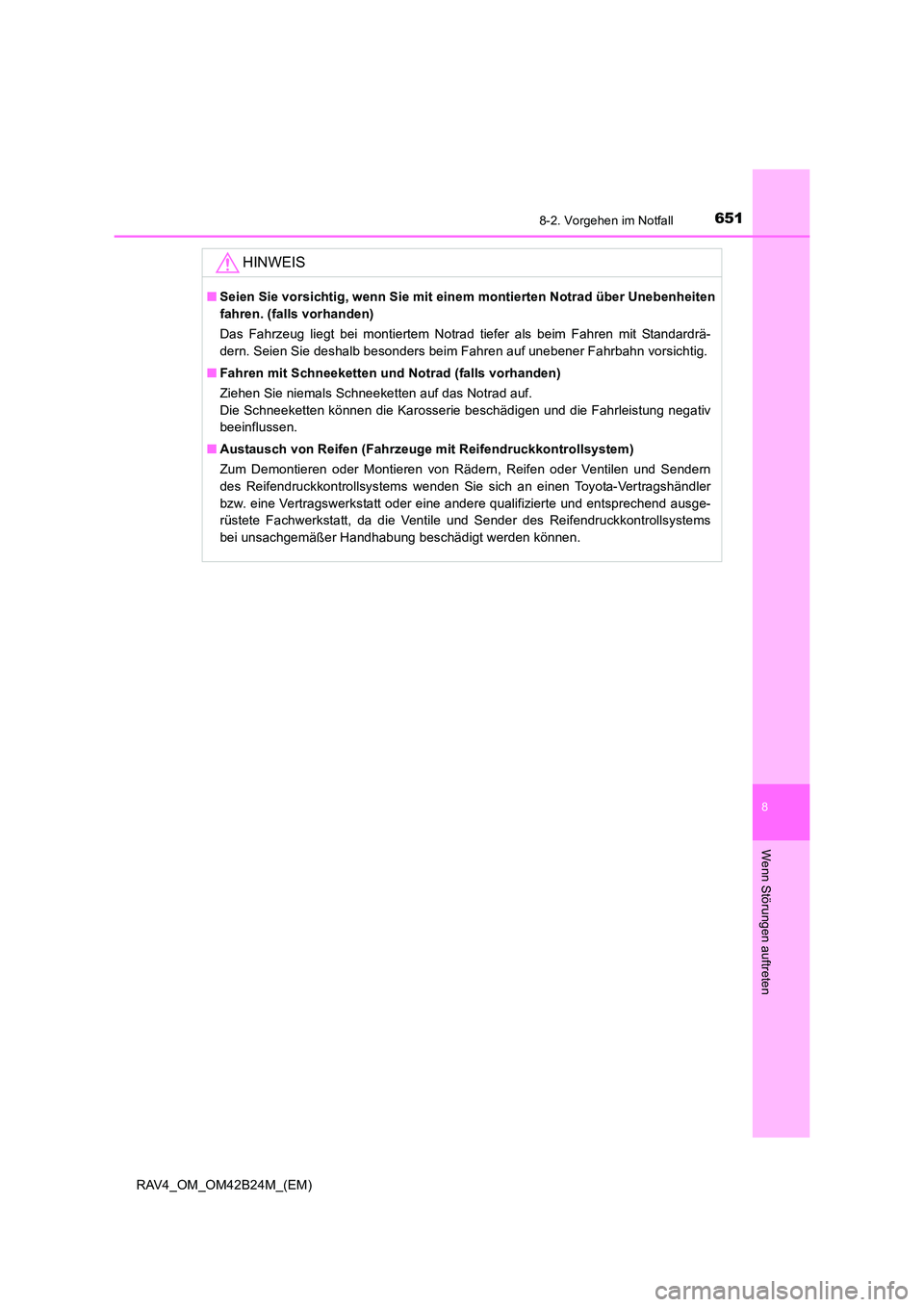

HINWEIS
■Seien Sie vorsichtig, wenn Sie mit einem montierten Notrad über Unebenheiten
fahren. (falls vorhanden)
Das Fahrzeug liegt bei montiertem Notrad tiefer als beim Fahren mit Standardrä-
dern. Seien Sie deshalb besonders beim Fahren auf unebener Fahrbahn vorsichtig.
■ Fahren mit Schneeketten und Notrad (falls vorhanden)
Ziehen Sie niemals Schneeketten auf das Notrad auf.
Die Schneeketten können die Karosserie beschädigen und die Fahrleistung negativ
beeinflussen.
■ Austausch von Reifen (Fahrzeuge mit Reifendruckkontrollsystem)
Zum Demontieren oder Montieren von Rädern, Reifen oder Ventilen und Sendern
des Reifendruckkontrollsystems wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausge-
rüstete Fachwerkstatt, da die Ventile und Sender des Reifendruckkontrollsystems
bei unsachgemäßer Handhabung beschädigt werden können.

6528-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)

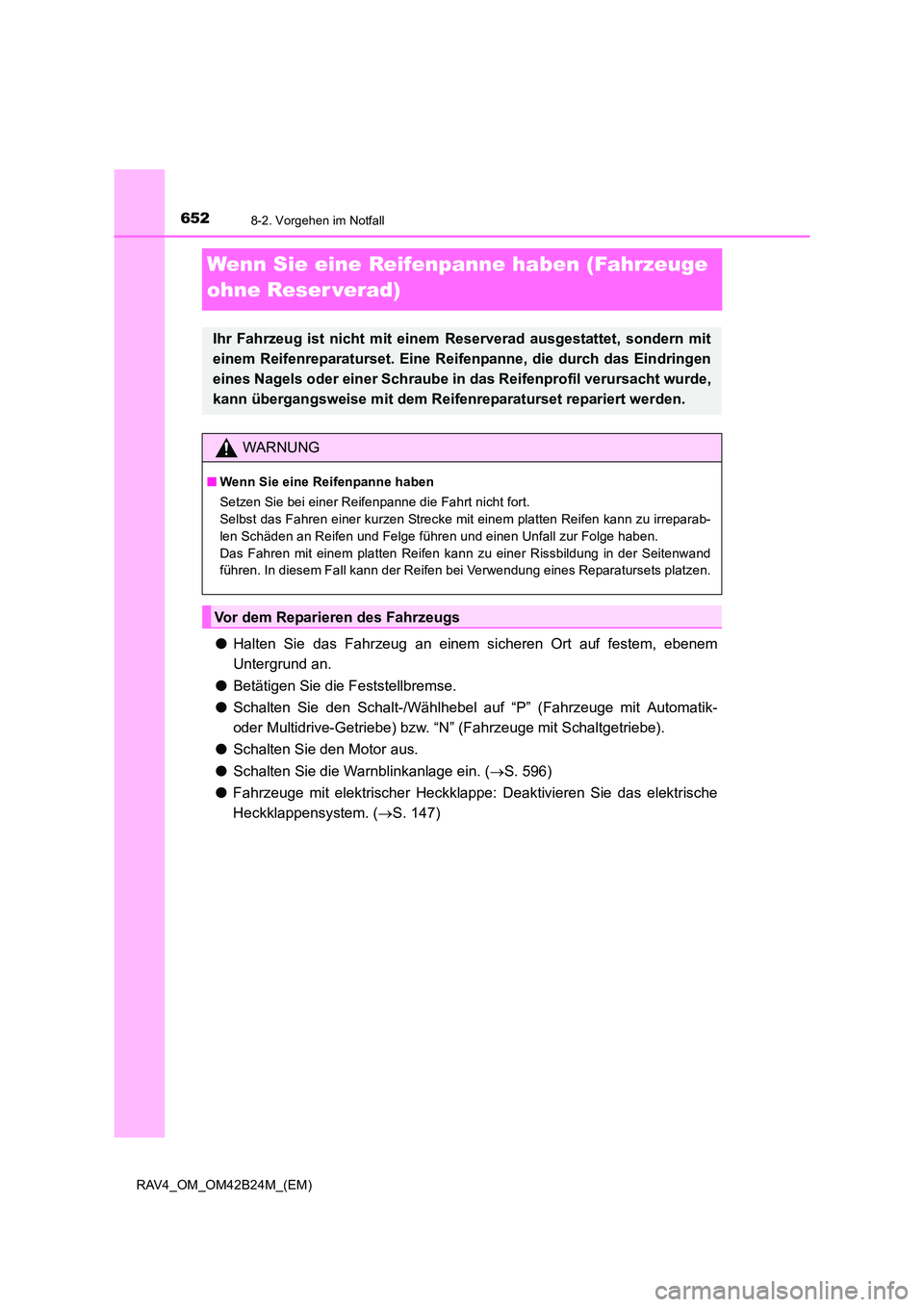

Wenn Sie eine Reifenpanne haben (Fahrzeuge
ohne Reser verad)
●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem
Untergrund an.
● Betätigen Sie die Feststellbremse.
● Schalten Sie den Schalt-/Wählhebel auf “P” (Fahrzeuge mit Automatik-
oder Multidrive-Getriebe) bzw. “N” (Fahrzeuge mit Schaltgetriebe).
● Schalten Sie den Motor aus.
● Schalten Sie die Warnblinkanlage ein. ( →S. 596)
● Fahrzeuge mit elektrischer Heckklappe: Deaktivieren Sie das elektrische
Heckklappensystem. ( →S. 147)
Ihr Fahrzeug ist nicht mit einem Reserverad ausgestattet, sondern mit
einem Reifenreparaturset. Eine Reifenpanne, die durch das Eindringen
eines Nagels oder einer Schraube in das Reifenprofil verursacht wurde,
kann übergangsweise mit dem Reifenreparaturset repariert werden.
WARNUNG
■ Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparab-
len Schäden an Reifen und Felge führen und einen Unfall zur Folge haben.
Das Fahren mit einem platten Reifen kann zu einer Rissbildung in der Seitenwand
führen. In diesem Fall kann der Reifen bei Verwendung eines Reparatursets platzen.
Vor dem Reparieren des Fahrzeugs

6538-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)
*1: Kann zusammen mit dem Reifenreparaturset platziert werden
*2: Herausnehmen des Wagenhebers (→S. 641)
*3: Verwendung des Wagenhebers ( →S. 643)
Aufbewahrungsort von Reifenreparaturset, Wagenheber und Werkzeu-
gen
Werkzeugtasche
(falls vorhanden)
*1
Wagenheber
(falls vorhanden)
*2, 3
Reifenreparaturset1
2
3

6548-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)

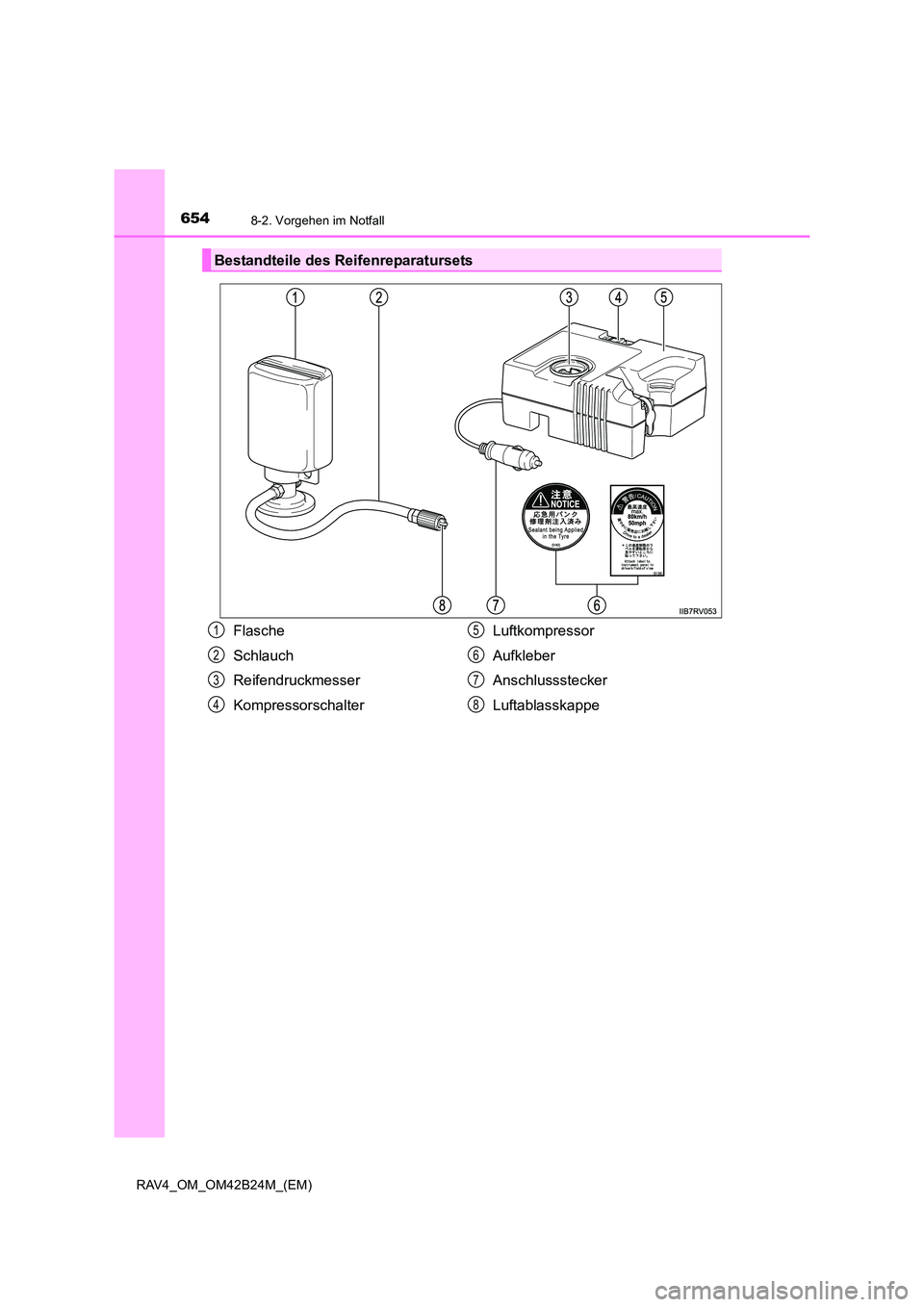

Bestandteile des Reifenreparatursets
Flasche
Schlauch
Reifendruckmesser
KompressorschalterLuftkompressor
Aufkleber
Anschlussstecker
Luftablasskappe1
2
3
4
5
6
7
8

6558-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42B24M_(EM)

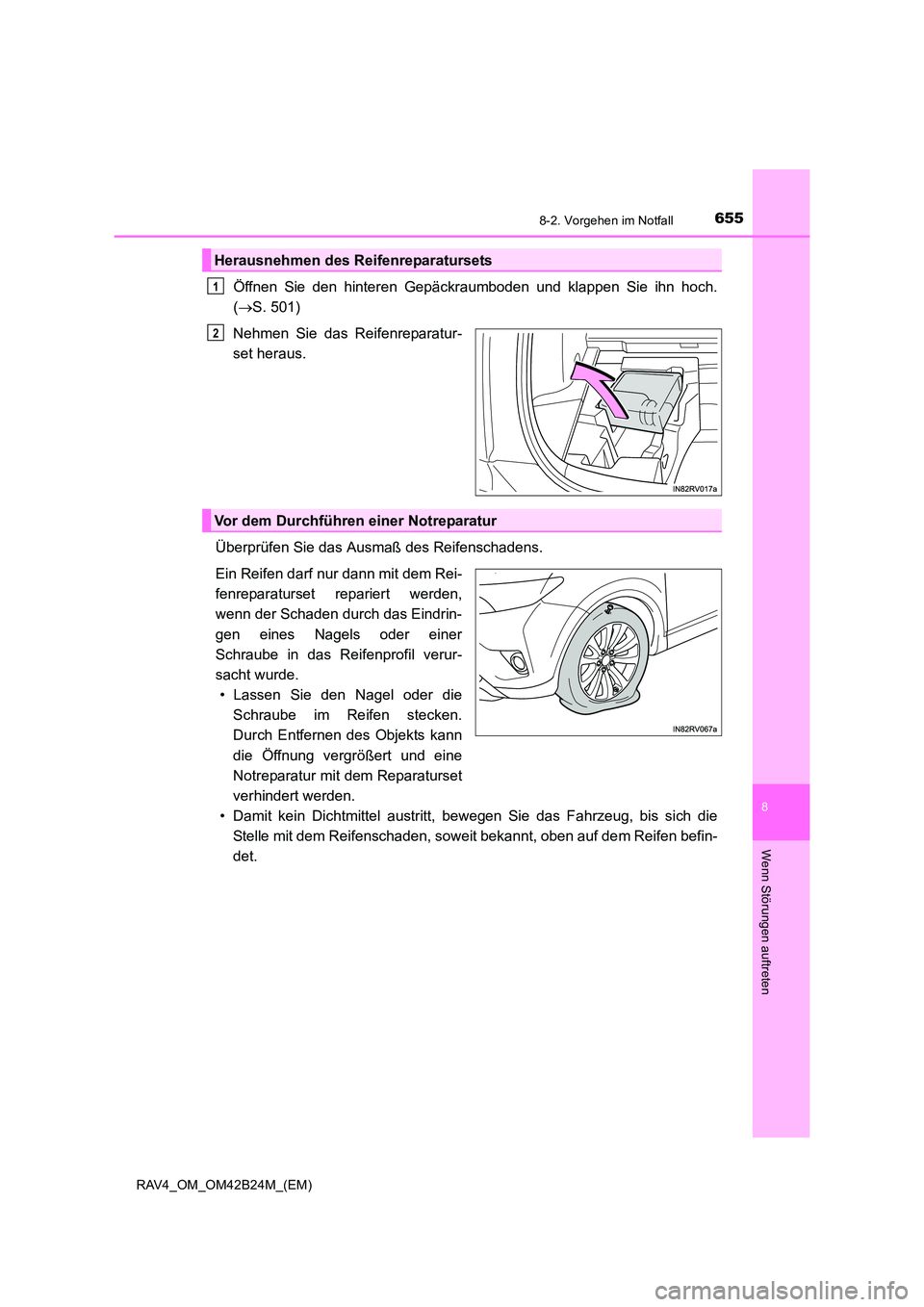

Öffnen Sie den hinteren Gepäckraumboden und klappen Sie ihn hoch.
(→ S. 501)
Nehmen Sie das Reifenreparatur-
set heraus.
Überprüfen Sie das Ausmaß des Reifenschadens.
Ein Reifen darf nur dann mit dem Rei-
fenreparaturset repariert werden,
wenn der Schaden durch das Eindrin-
gen eines Nagels oder einer
Schraube in das Reifenprofil verur-
sacht wurde. • Lassen Sie den Nagel oder die Schraube im Reifen stecken.
Durch Entfernen des Objekts kann
die Öffnung vergrößert und eine
Notreparatur mit dem Reparaturset
verhindert werden.
• Damit kein Dichtmittel austritt, bewegen Sie das Fahrzeug, bis sich die Stelle mit dem Reifenschaden, soweit bekannt, oben auf dem Reifen befin-
det.
Herausnehmen des Reifenreparatursets
1
2
Vor dem Durchführen einer Notreparatur

6568-2. Vorgehen im Notfall
RAV4_OM_OM42B24M_(EM)

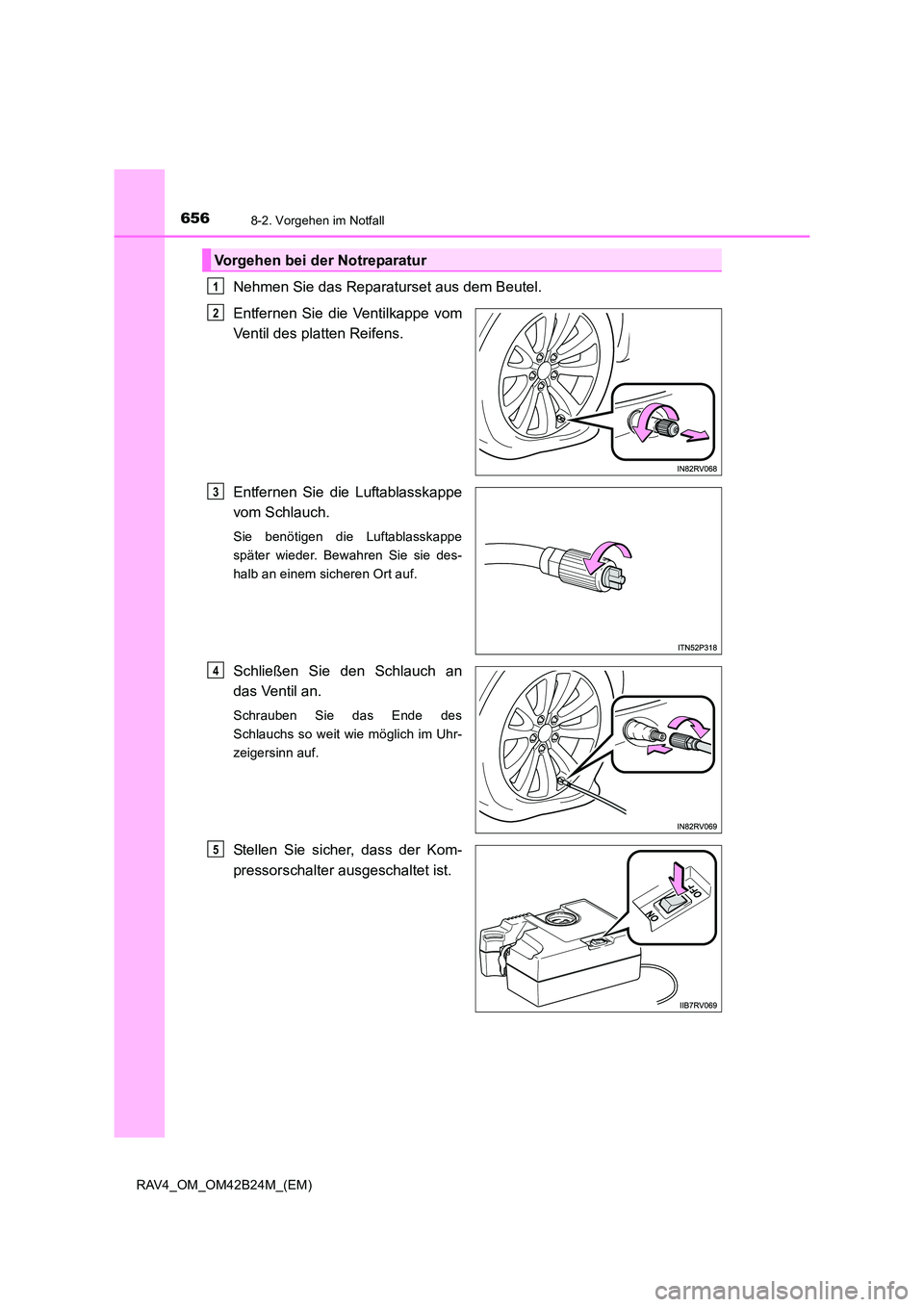

Nehmen Sie das Reparaturset aus dem Beutel.
Entfernen Sie die Ventilkappe vom
Ventil des platten Reifens.
Entfernen Sie die Luftablasskappe
vom Schlauch.
Sie benötigen die Luftablasskappe
später wieder. Bewahren Sie sie des-
halb an einem sicheren Ort auf.
Schließen Sie den Schlauch an
das Ventil an.
Schrauben Sie das Ende des
Schlauchs so weit wie möglich im Uhr-
zeigersinn auf.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Vorgehen bei der Notreparatur
1
2
3
4
5
