5777-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem
Pluspol (+) nach oben ein.

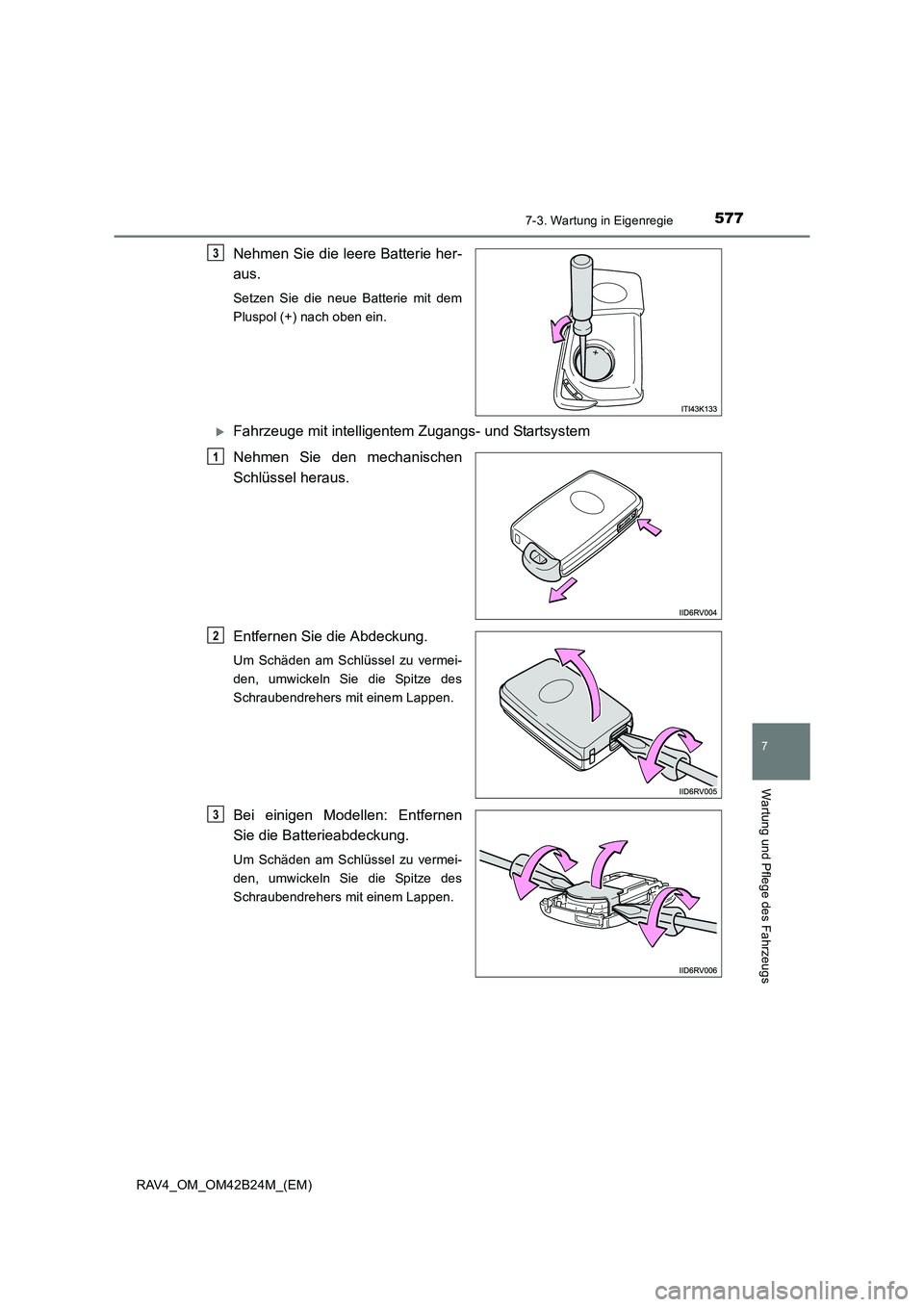

XFahrzeuge mit intelligentem Zugangs- und Startsystem
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Bei einigen Modellen: Entfernen
Sie die Batterieabdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
3
1
2
3

5787-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)

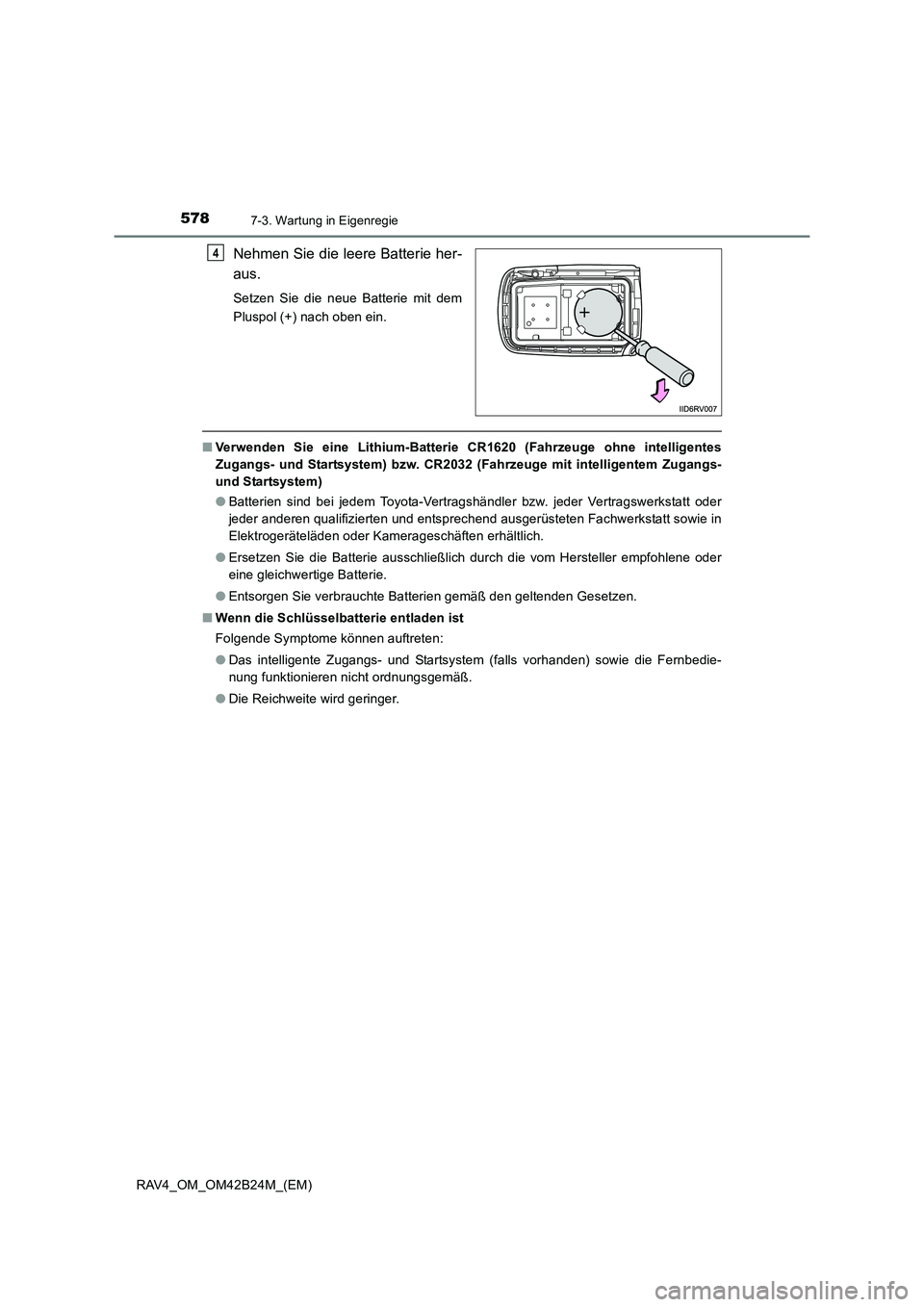

Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem
Pluspol (+) nach oben ein.
■Verwenden Sie eine Lithium-Batterie CR1620 (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. CR2032 (Fahrzeuge mit intelligentem Zugangs-
und Startsystem)
●Batterien sind bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder
jeder anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie in
Elektrogeräteläden oder Kamerageschäften erhältlich.
● Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder
eine gleichwertige Batterie.
● Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■ Wenn die Schlüsselbatterie entladen ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsystem (falls vorhanden) sowie die Fernbedie-
nung funktionieren nicht ordnungsgemäß.
● Die Reichweite wird geringer.
4

5797-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs

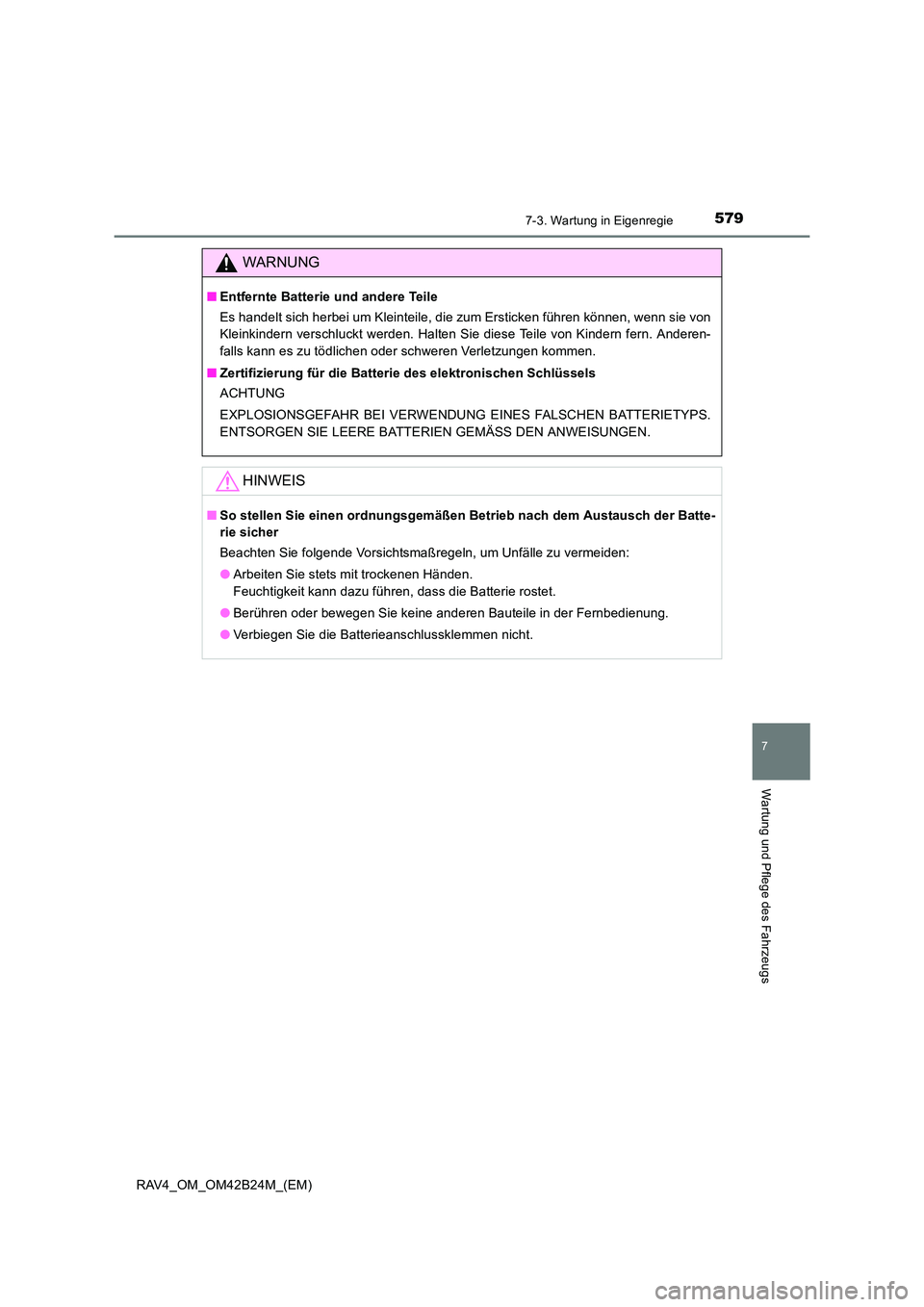

WARNUNG
■Entfernte Batterie und andere Teile
Es handelt sich herbei um Kleinteile, die zum Ersticken führen können, wenn sie von
Kleinkindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderen-
falls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Zertifizierung für die Batterie des elektronischen Schlüssels
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
● Verbiegen Sie die Batterieanschlussklemmen nicht.

5807-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)

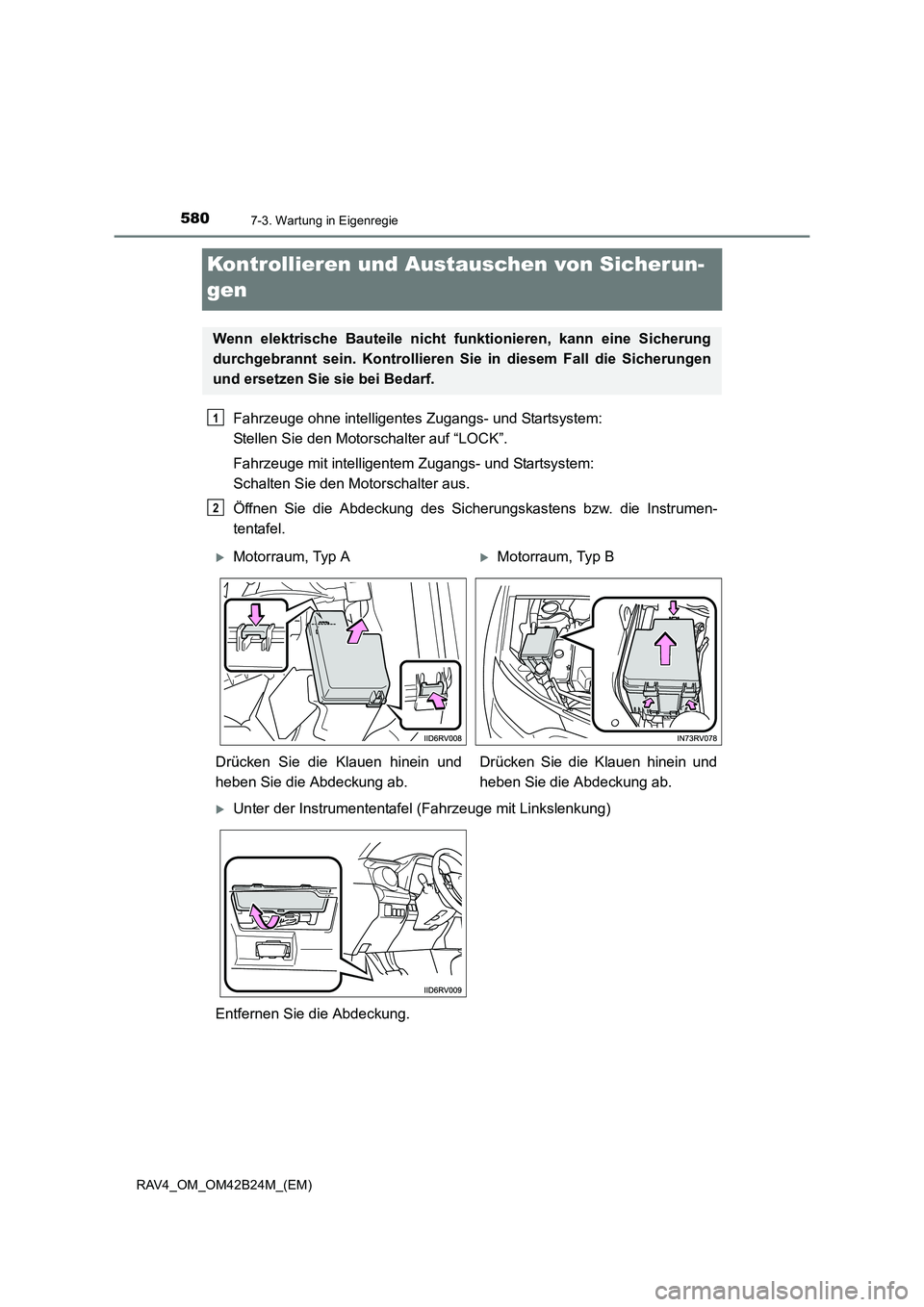

Kontrollieren und Austauschen von Sicherun-
gen
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Stellen Sie den Motorschalter auf “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens bzw. die Instrumen-
tentafel.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2
XMotorraum, Typ AXMotorraum, Typ B
Drücken Sie die Klauen hinein und
heben Sie die Abdeckung ab. Drücken Sie die Klauen hinein und
heben Sie die Abdeckung ab.
XUnter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie die Abdeckung.

5817-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs
XUnter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die untere Abdeckung
der Instrumententafel.
Entfernen Sie die Abdeckung.
XHinter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie die Instrumententafel.
XHinter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie das Handschuhfach.
( → S. 574)

5827-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)

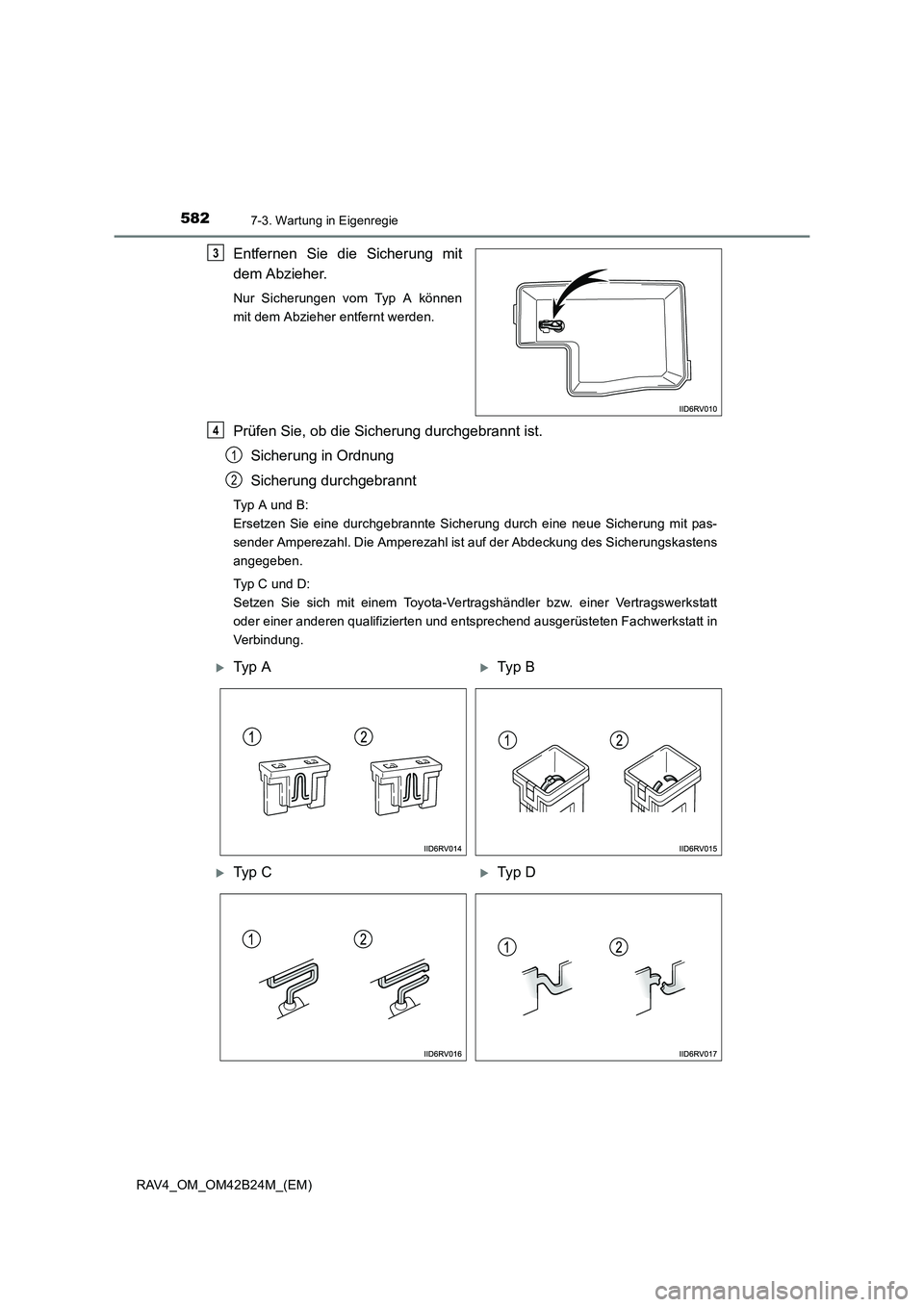

Entfernen Sie die Sicherung mit
dem Abzieher.
Nur Sicherungen vom Typ A können
mit dem Abzieher entfernt werden.
Prüfen Sie, ob die Sicherung durchgebrannt ist.Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B:
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit pas-
sender Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens
angegeben.
Typ C und D:
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
3
4
1
2
XTy p AXTyp B
XTy p CXTyp D

5837-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)
7
Wartung und Pflege des Fahrzeugs

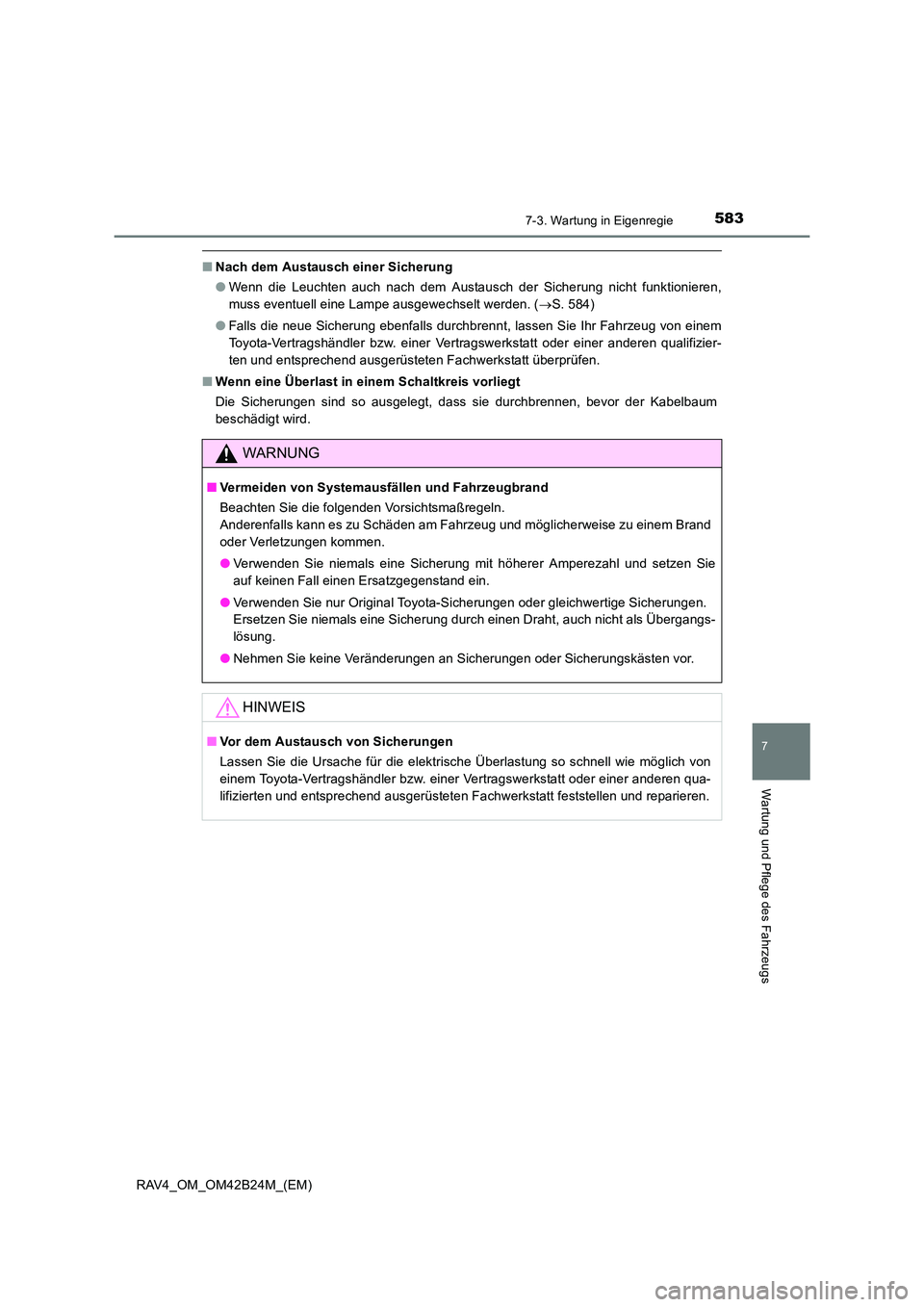

■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Lampe ausgewechselt werden. ( →S. 584)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie Ihr Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
WARNUNG
■Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
● Verwenden Sie nur Original Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangs-
lösung.
● Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so schnell wie möglich von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt feststellen und reparieren.

5847-3. Wartung in Eigenregie
RAV4_OM_OM42B24M_(EM)

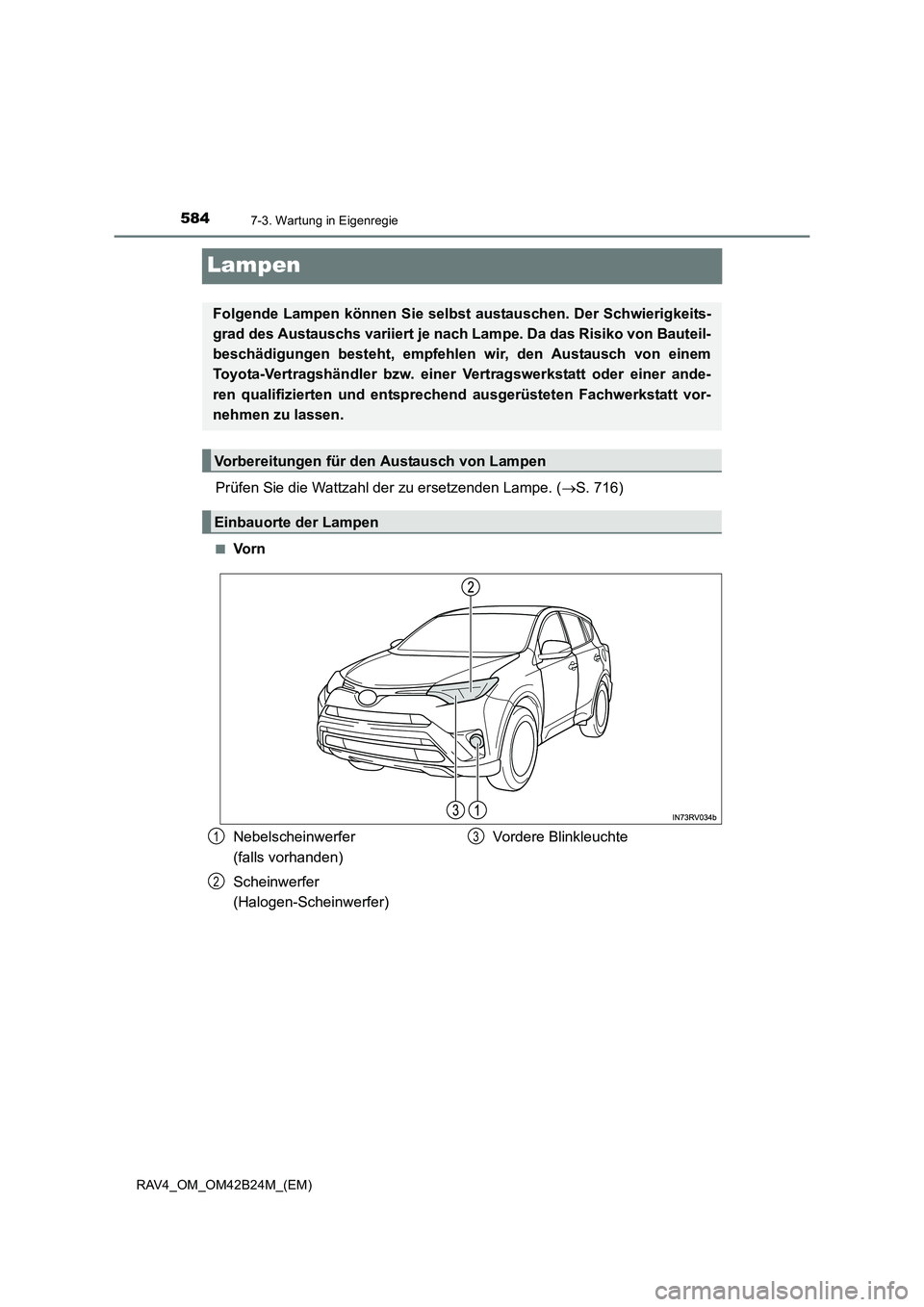

Lampen
Prüfen Sie die Wattzahl der zu ersetzenden Lampe. (→S. 716)
■Vo r n
Folgende Lampen können Sie selbst austauschen. Der Schwierigkeits-
grad des Austauschs variiert je nach Lampe. Da das Risiko von Bauteil-
beschädigungen besteht, empfehle n wir, den Austausch von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer ande-
ren qualifizierten und entsprechend ausgerüsteten Fachwerkstatt vor-
nehmen zu lassen.
Vorbereitungen für den Austausch von Lampen
Einbauorte der Lampen
Nebelscheinwerfer
(falls vorhanden)
Scheinwerfer
(Halogen-Scheinwerfer) Vordere Blinkleuchte1
2
