2016 TOYOTA RAV4 Betriebsanleitungen (in German)

571-1. Für die Sicherheit
1
RAV4_OM_OM42B24M_(EM)
Sicherheitsinformationen

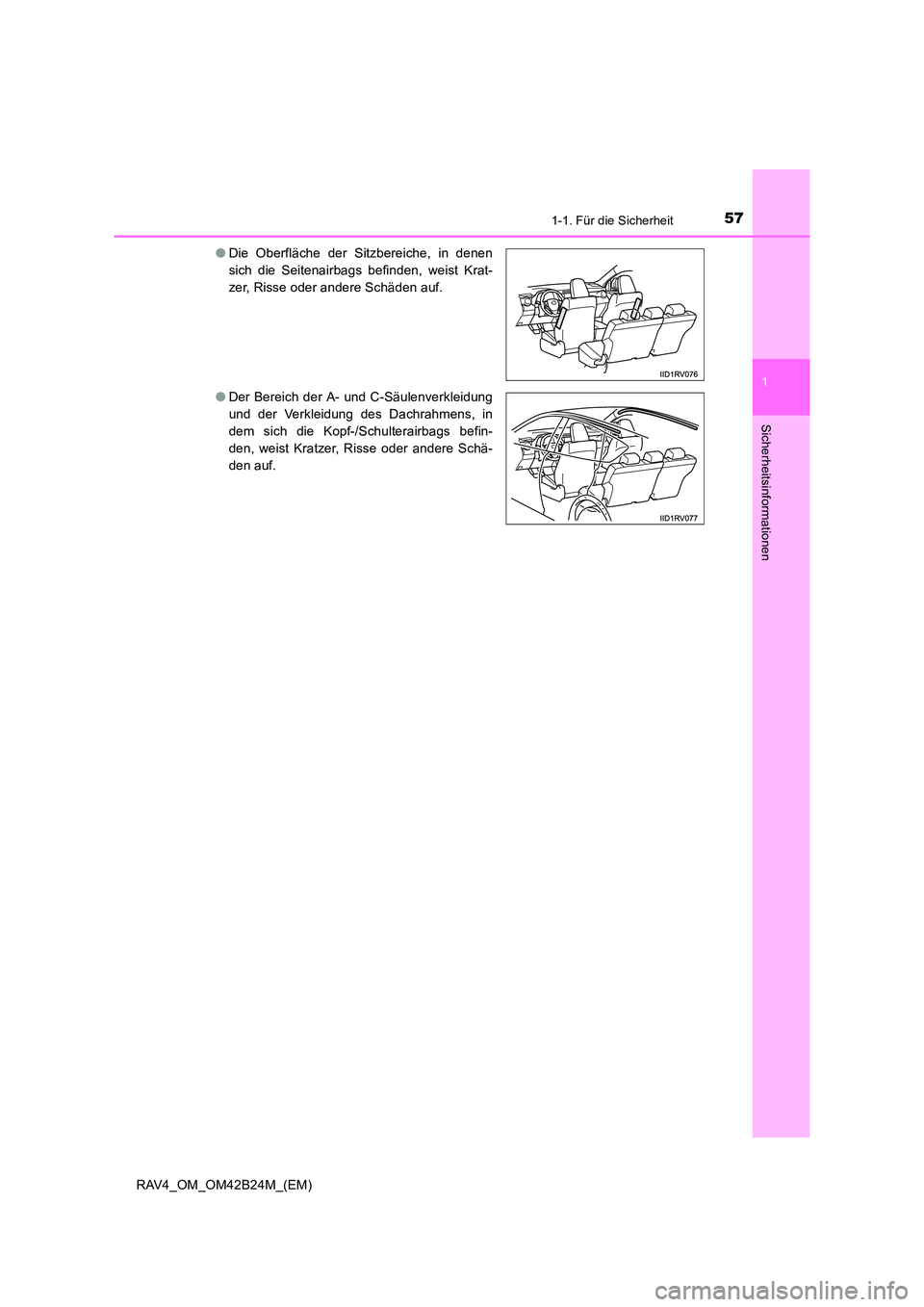

●Die Oberfläche der Sitzbereiche, in denen
sich die Seitenairbags befinden, weist Krat-
zer, Risse oder andere Schäden auf.
● Der Bereich der A- und C-Säulenverkleidung
und der Verkleidung des Dachrahmens, in
dem sich die Kopf-/Schulterairbags befin-
den, weist Kratzer, Risse oder andere Schä-
den auf.

581-1. Für die Sicherheit
RAV4_OM_OM42B24M_(EM)

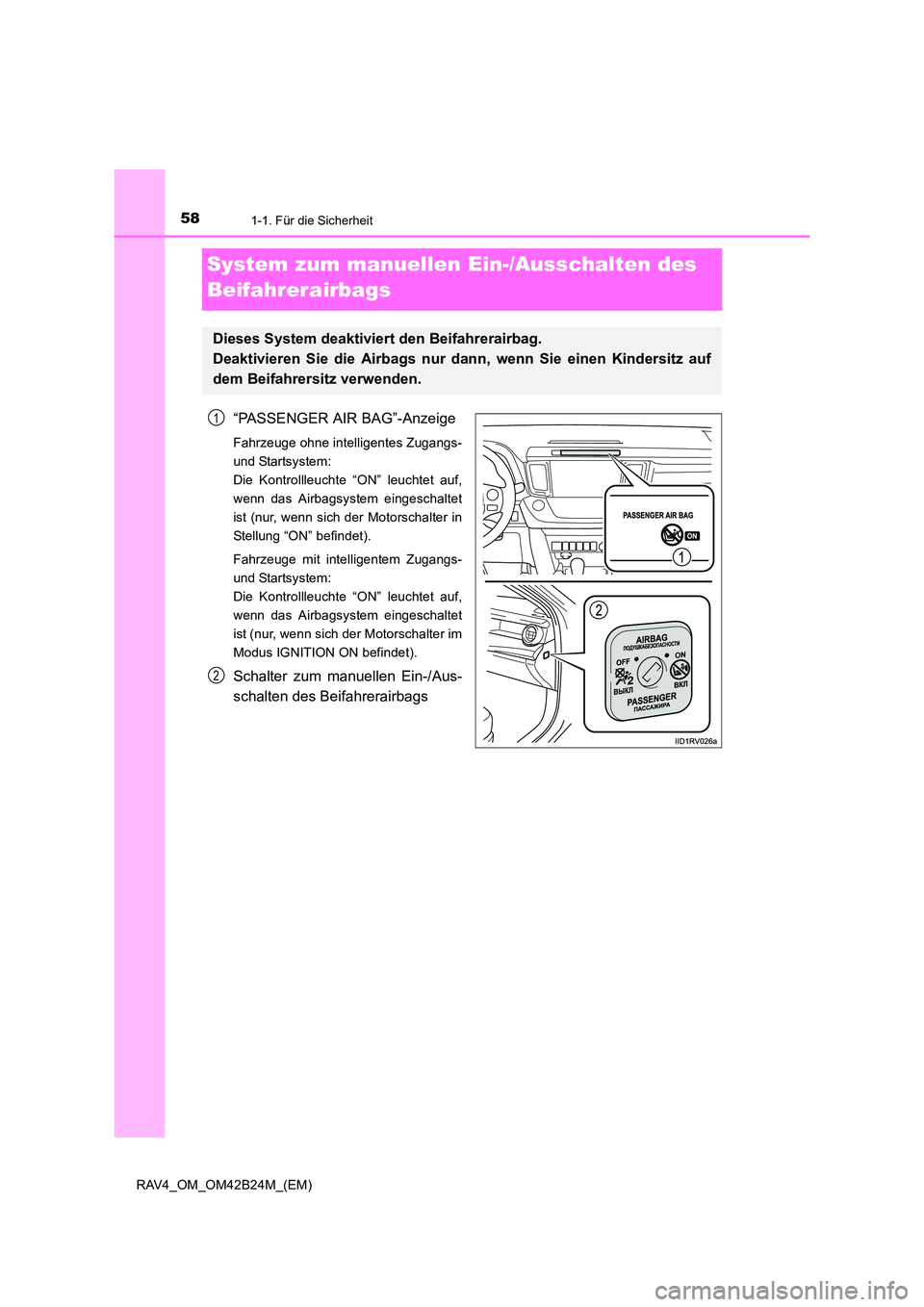

System zum manuellen Ein-/Ausschalten des
Beifahrerairbags
“PASSENGER AIR BAG”-Anzeige
Fahrzeuge ohne intelligentes Zugangs-
und Startsystem:
Die Kontrollleuchte “ON” leuchtet auf,
wenn das Airbagsystem eingeschaltet
ist (nur, wenn sich der Motorschalter in
Stellung “ON” befindet).
Fahrzeuge mit intelligentem Zugangs-
und Startsystem:
Die Kontrollleuchte “ON” leuchtet auf,
wenn das Airbagsystem eingeschaltet
ist (nur, wenn sich der Motorschalter im
Modus IGNITION ON befindet).
Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags
Dieses System deaktiviert den Beifahrerairbag.
Deaktivieren Sie die Airbags nur dann, wenn Sie einen Kindersitz auf
dem Beifahrersitz verwenden.
1
2

591-1. Für die Sicherheit
1
RAV4_OM_OM42B24M_(EM)
Sicherheitsinformationen

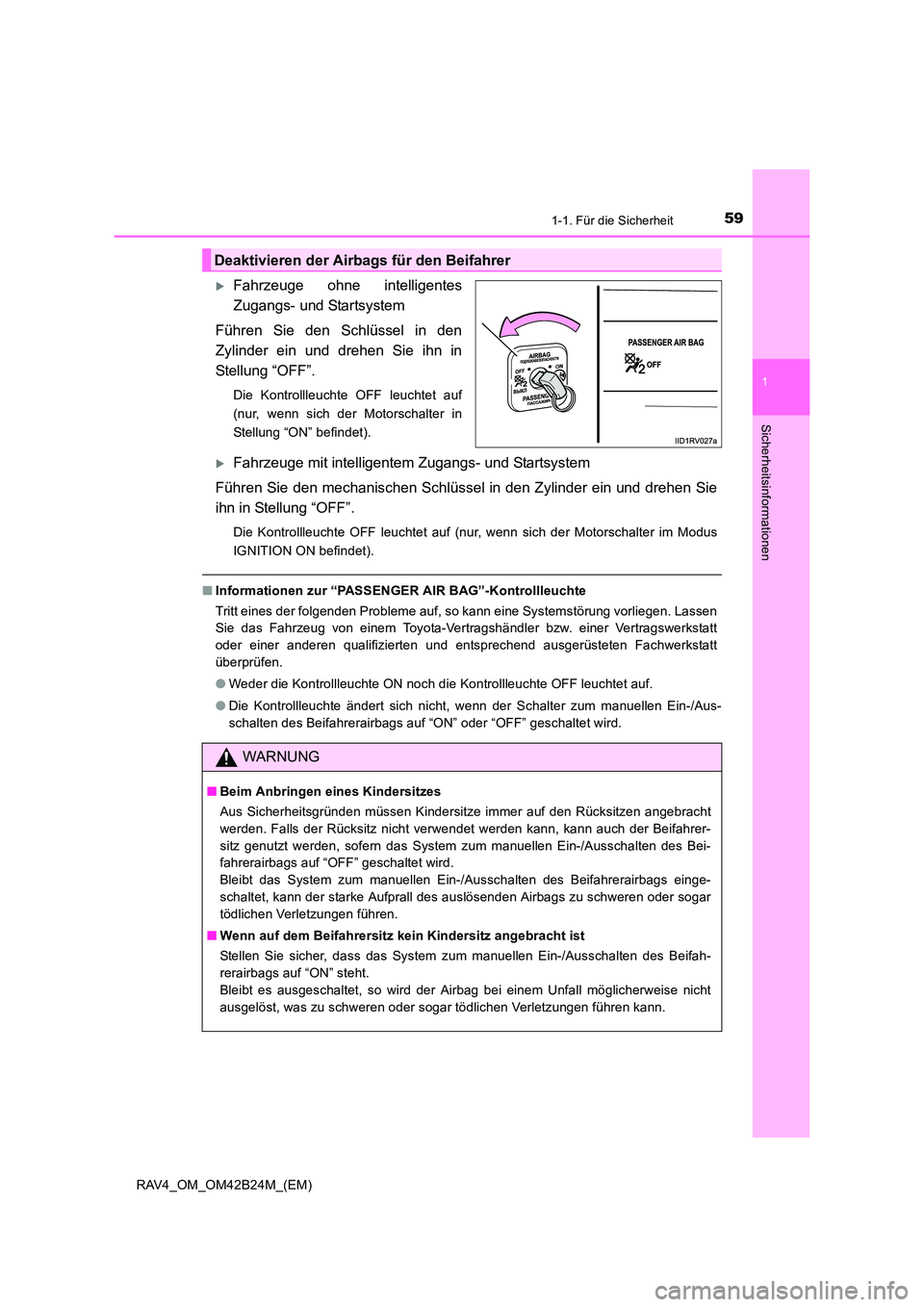

XFahrzeuge ohne intelligentes
Zugangs- und Startsystem
Führen Sie den Schlüssel in den
Zylinder ein und drehen Sie ihn in
Stellung “OFF”.
Die Kontrollleuchte OFF leuchtet auf
(nur, wenn sich der Motorschalter in
Stellung “ON” befindet).
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Führen Sie den mechanischen Schlüssel in den Zylinder ein und drehen Sie
ihn in Stellung “OFF”.
Die Kontrollleuchte OFF leuchtet auf (nur, wenn sich der Motorschalter im Modus
IGNITION ON befindet).
■ Informationen zur “PASSENGER AIR BAG”-Kontrollleuchte
Tritt eines der folgenden Probleme auf, so kann eine Systemstörung vorliegen. Lassen
Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
●Weder die Kontrollleuchte ON noch die Kontrollleuchte OFF leuchtet auf.
● Die Kontrollleuchte ändert sich nicht, wenn der Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags auf “ON” oder “OFF” geschaltet wird.
Deaktivieren der Airbags für den Beifahrer
WARNUNG
■Beim Anbringen eines Kindersitzes
Aus Sicherheitsgründen müssen Kindersitze immer auf den Rücksitzen angebracht
werden. Falls der Rücksitz nicht verwendet werden kann, kann auch der Beifahrer-
sitz genutzt werden, sofern das System zum manuellen Ein-/Ausschalten des Bei-
fahrerairbags auf “OFF” geschaltet wird.
Bleibt das System zum manuellen Ein-/Ausschalten des Beifahrerairbags einge-
schaltet, kann der starke Aufprall des auslösenden Airbags zu schweren oder sogar
tödlichen Verletzungen führen.
■ Wenn auf dem Beifahrersitz kein Kindersitz angebracht ist
Stellen Sie sicher, dass das System zum manuellen Ein-/Ausschalten des Beifah-
rerairbags auf “ON” steht.
Bleibt es ausgeschaltet, so wird der Airbag bei einem Unfall möglicherweise nicht
ausgelöst, was zu schweren oder sogar tödlichen Verletzungen führen kann.

601-1. Für die Sicherheit
RAV4_OM_OM42B24M_(EM)

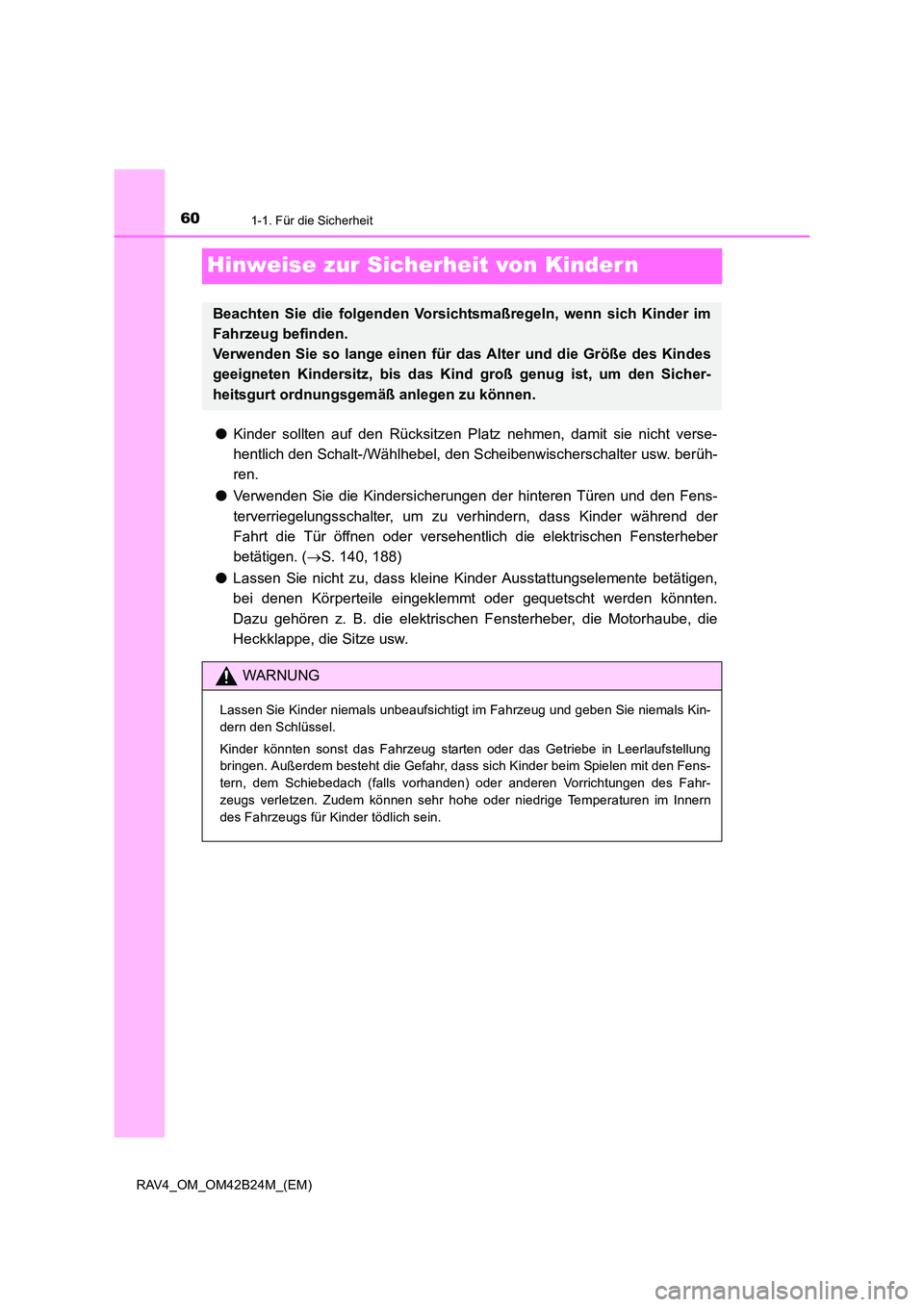

Hinweise zur Sicherheit von Kinder n
●Kinder sollten auf den Rücksitzen Platz nehmen, damit sie nicht verse-
hentlich den Schalt-/Wählhebel, den Scheibenwischerschalter usw. berüh-
ren.
● Verwenden Sie die Kindersicherungen der hinteren Türen und den Fens-
terverriegelungsschalter, um zu verhindern, dass Kinder während der
Fahrt die Tür öffnen oder versehentlich die elektrischen Fensterheber
betätigen. ( →S. 140, 188)
● Lassen Sie nicht zu, dass kleine Kinder Ausstattungselemente betätigen,
bei denen Körperteile eingeklemmt oder gequetscht werden könnten.
Dazu gehören z. B. die elektrischen Fensterheber, die Motorhaube, die
Heckklappe, die Sitze usw.
Beachten Sie die folgenden Vorsichtsmaßregeln, wenn sich Kinder im
Fahrzeug befinden.
Verwenden Sie so lange einen für das Alter und die Größe des Kindes
geeigneten Kindersitz, bis das Kind groß genug ist, um den Sicher-
heitsgurt ordnungsgemäß anlegen zu können.
WARNUNG
Lassen Sie Kinder niemals unbeaufsichtigt im Fahrzeug und geben Sie niemals Kin-
dern den Schlüssel.
Kinder könnten sonst das Fahrzeug starten oder das Getriebe in Leerlaufstellung
bringen. Außerdem besteht die Gefahr, dass sich Kinder beim Spielen mit den Fens-
tern, dem Schiebedach (falls vorhanden) oder anderen Vorrichtungen des Fahr-
zeugs verletzen. Zudem können sehr hohe oder niedrige Temperaturen im Innern
des Fahrzeugs für Kinder tödlich sein.

611-1. Für die Sicherheit
1
Sicherheitsinformationen
RAV4_OM_OM42B24M_(EM)

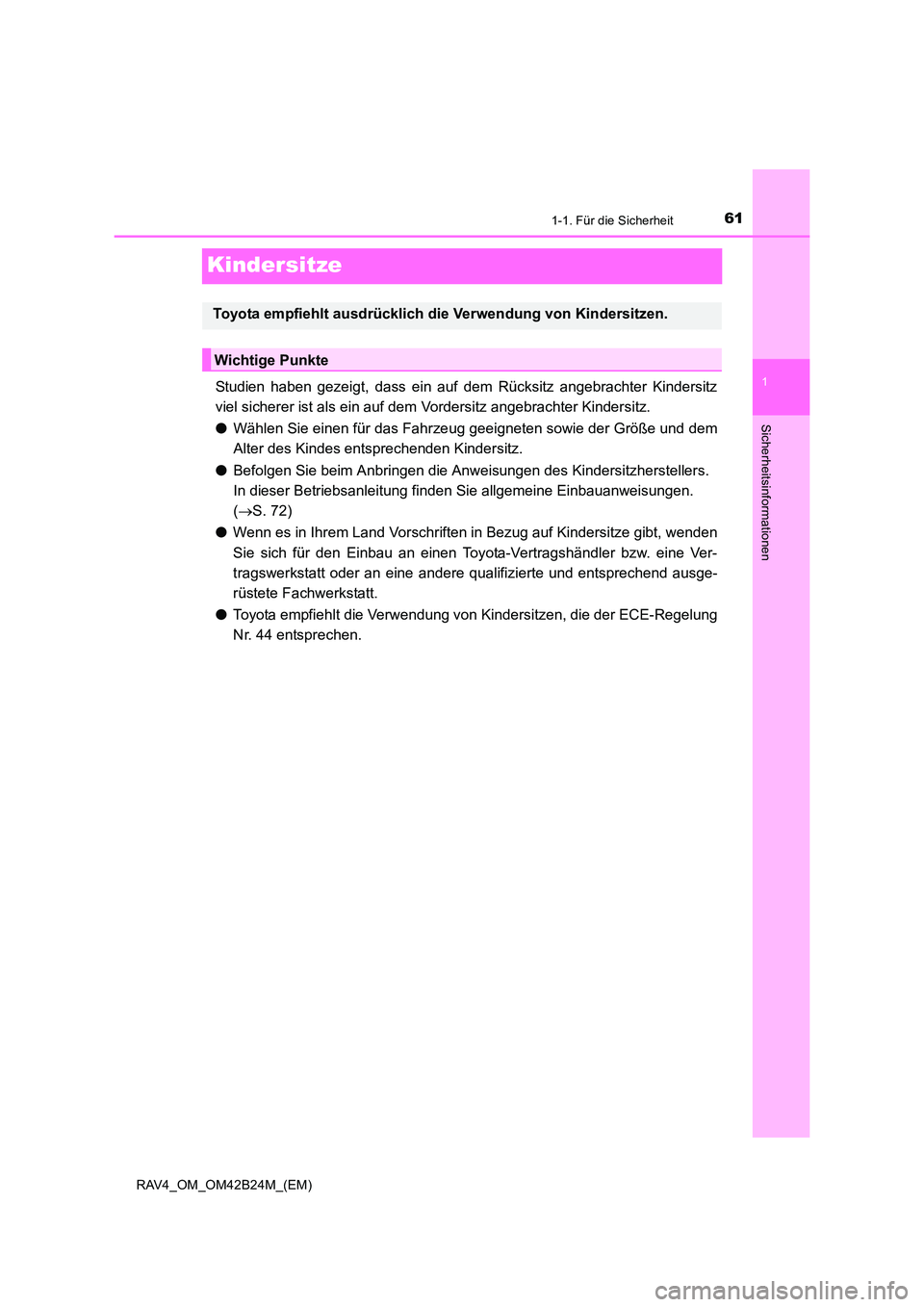

Kindersitze
Studien haben gezeigt, dass ein auf dem Rücksitz angebrachter Kindersitz
viel sicherer ist als ein auf dem Vordersitz angebrachter Kindersitz.
● Wählen Sie einen für das Fahrz eug geeigneten sowie der Größe und dem
Alter des Kindes entsprechenden Kindersitz.
● Befolgen Sie beim Anbringen die Anweisungen des Kindersitzherstellers.
In dieser Betriebsanleitung fi nden Sie allgemeine Einbauanweisungen.
( → S. 72)
● Wenn es in Ihrem Land Vorschriften in Bezug auf Kindersitze gibt, wenden
Sie sich für den Einbau an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder an eine andere qualifizierte und entsprechend ausge-
rüstete Fachwerkstatt.
● Toyota empfiehlt die Verwendung von Kindersitzen, die der ECE-Regelung
Nr. 44 entsprechen.
Toyota empfiehlt ausdrücklich die Verwendung von Kindersitzen.
Wichtige Punkte

621-1. Für die Sicherheit
RAV4_OM_OM42B24M_(EM)

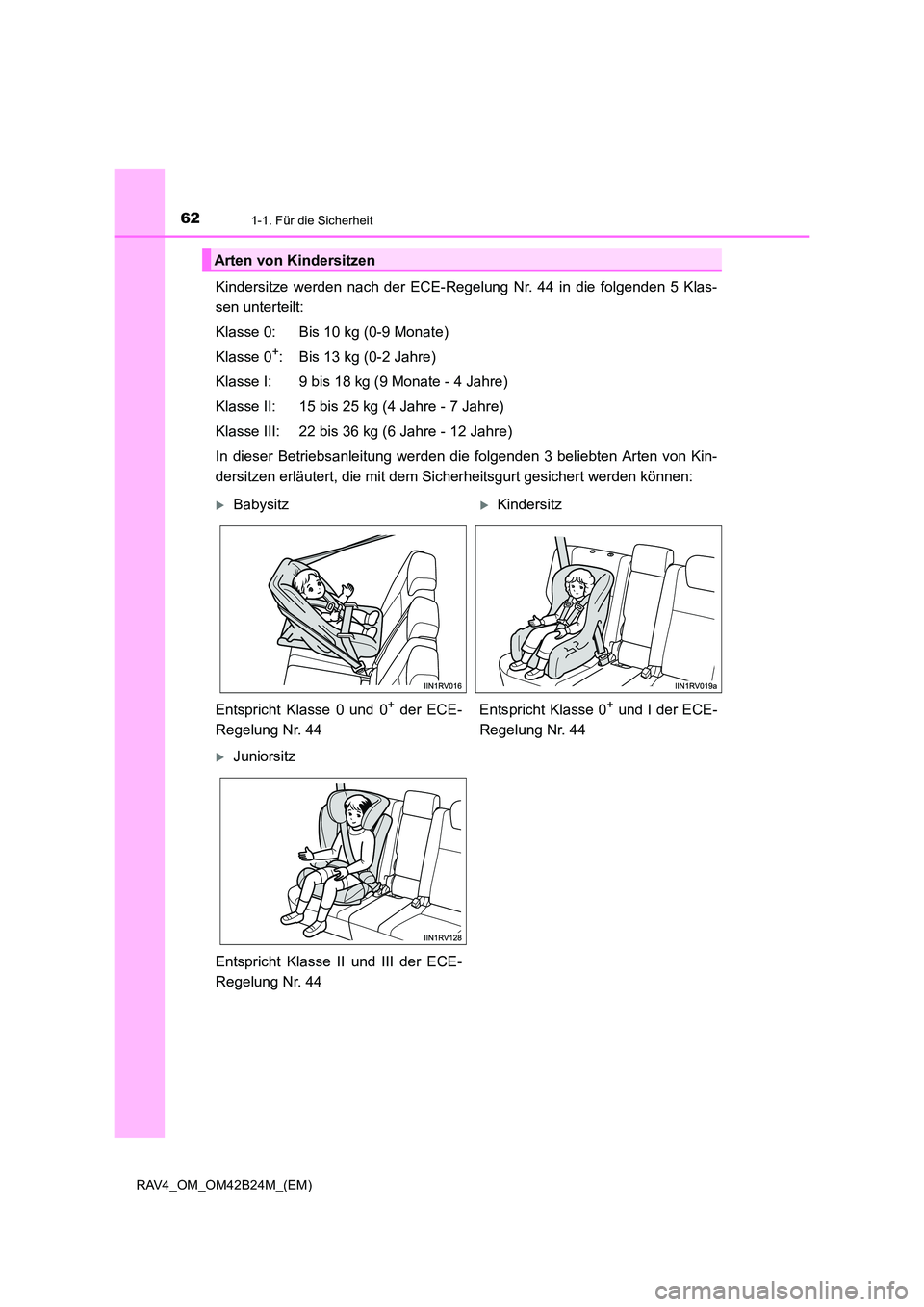

Kindersitze werden nach der ECE-Regelung Nr. 44 in die folgenden 5 Klas-
sen unterteilt:
Klasse 0: Bis 10 kg (0-9 Monate)
Klasse 0
+: Bis 13 kg (0-2 Jahre)
Klasse I: 9 bis 18 kg (9 Monate - 4 Jahre)
Klasse II: 15 bis 25 kg (4 Jahre - 7 Jahre)
Klasse III: 22 bis 36 kg (6 Jahre - 12 Jahre)
In dieser Betriebsanleitung werden die folgenden 3 beliebten Arten von Kin-
dersitzen erläutert, die mit dem Si cherheitsgurt gesichert werden können:
Arten von Kindersitzen
XBabysitzXKindersitz
Entspricht Klasse 0 und 0
+ der ECE-
Regelung Nr. 44 Entspricht Klasse 0+ und I der ECE-
Regelung Nr. 44
XJuniorsitz
Entspricht Klasse II und III der ECE-
Regelung Nr. 44

631-1. Für die Sicherheit
1
RAV4_OM_OM42B24M_(EM)
Sicherheitsinformationen

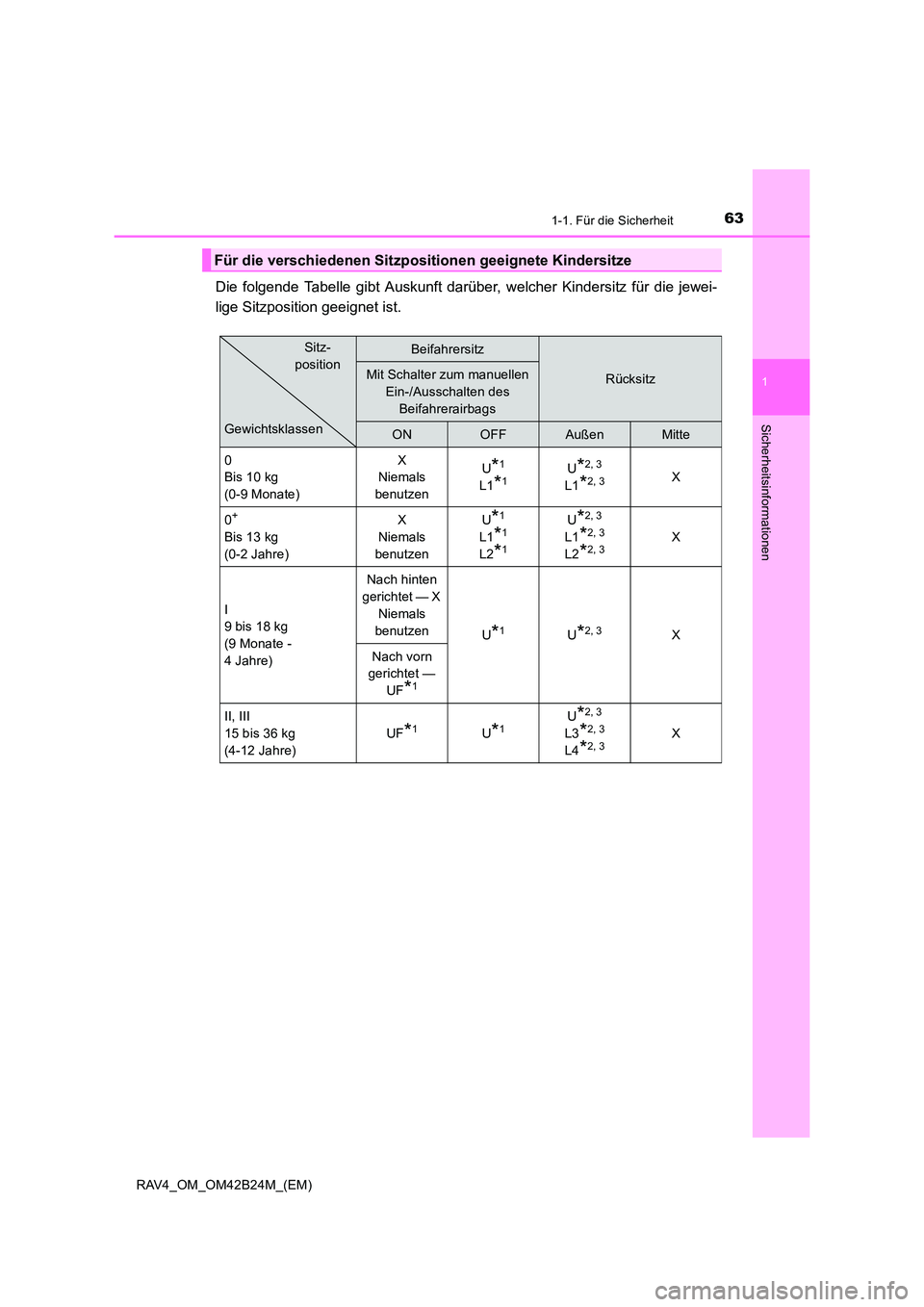

Die folgende Tabelle gibt Auskunft darüber, welcher Kindersitz für die jewei-
lige Sitzposition geeignet ist.
Für die verschiedenen Sitzpositionen geeignete Kindersitze
Beifahrersitz
RücksitzMit Schalter zum manuellen Ein-/Ausschalten des Beifahrerairbags
ONOFFAußenMitte
0
Bis 10 kg
(0-9 Monate) X
Niemals
benutzen U
*1
L1*1U*2, 3
L1*2, 3X
0
+
Bis 13 kg
(0-2 Jahre) X
Niemals
benutzen U
*1
L1*1
L2*1
U*2, 3
L1*2, 3
L2*2, 3X
I
9 bis 18 kg
(9 Monate -
4 Jahre) Nach hinten
gerichtet — X Niemals
benutzen U
*1U*2, 3X
Nach vorn
gerichtet —
UF
*1
II, III
15 bis 36 kg
(4-12 Jahre) UF
*1U*1U*2, 3
L3*2, 3
L4*2, 3X
GewichtsklassenSitz-
position

641-1. Für die Sicherheit
RAV4_OM_OM42B24M_(EM)

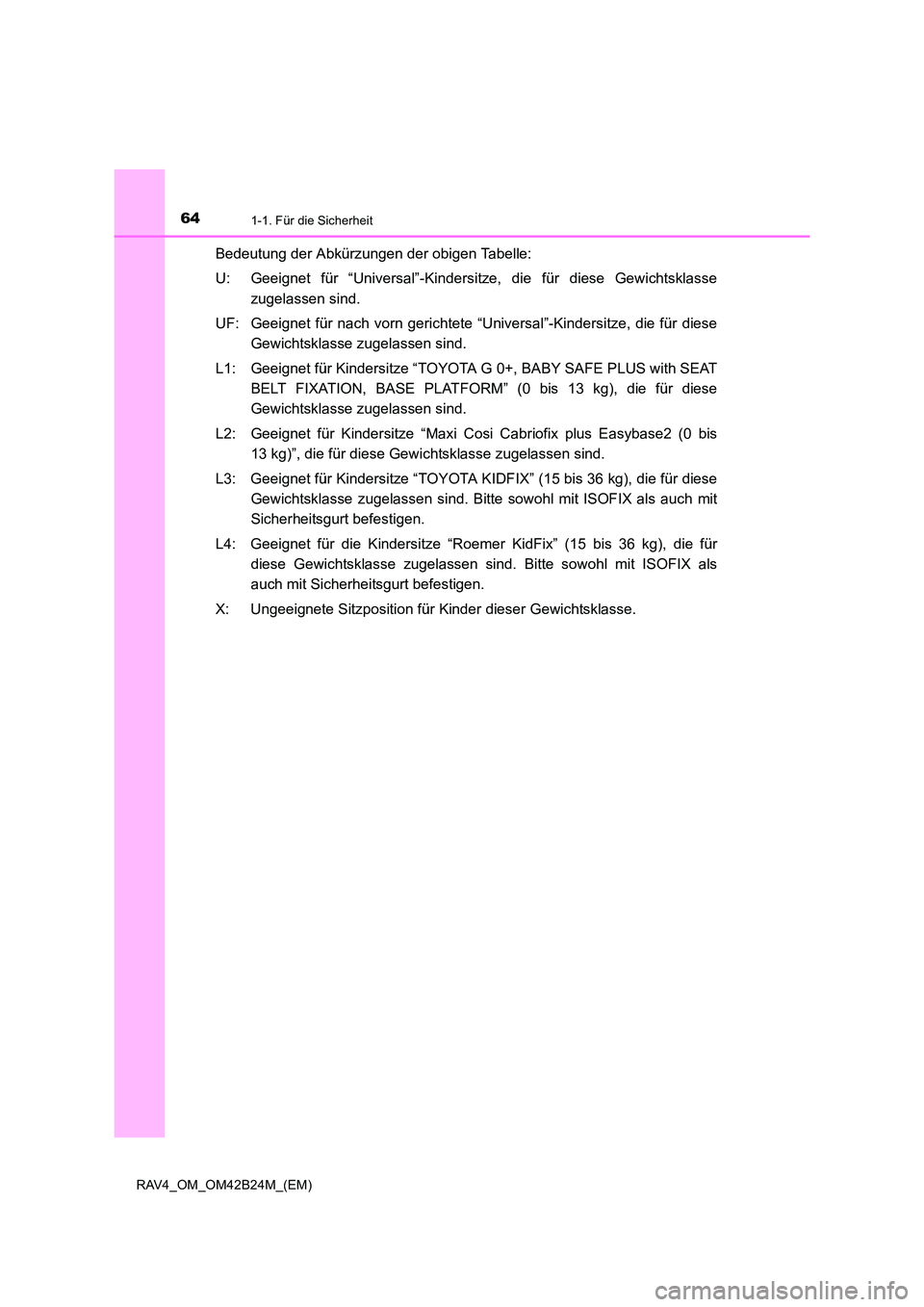

Bedeutung der Abkürzungen der obigen Tabelle:
U: Geeignet für “Universal”-Kindersitze, die für diese Gewichtsklassezugelassen sind.
UF: Geeignet für nach vorn gerichtete “U niversal”-Kindersitze, die für diese
Gewichtsklasse zugelassen sind.
L1: Geeignet für Kindersitze “TOYOTA G 0+, BABY SAFE PLUS with SEAT BELT FIXATION, BASE PLATFORM” (0 bis 13 kg), die für diese
Gewichtsklasse zugelassen sind.
L2: Geeignet für Kindersitze “Maxi Cosi Cabriofix plus Easybase2 (0 bis 13 kg)”, die für diese Gewichtsklasse zugelassen sind.
L3: Geeignet für Kindersitze “TOYOTA KIDFIX” (15 bis 36 kg), die für diese Gewichtsklasse zugelassen sind. Bitte sowohl mit ISOFIX als auch mit
Sicherheitsgurt befestigen.
L4: Geeignet für die Kindersitze “Roemer KidFix” (15 bis 36 kg), die für diese Gewichtsklasse zugelassen sind. Bitte sowohl mit ISOFIX als
auch mit Sicherheitsgurt befestigen.
X: Ungeeignete Sitzposition für Kinder dieser Gewichtsklasse.
