2016 TOYOTA RAV4 Betriebsanleitungen (in German)

265
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
RAV4_OM_OM42B24M_(EM)
Scheinwerferschalter
Durch Drehen des Hebelendes werden die Leuchten wie folgt eingeschaltet:
XMit Sensor für die Einstellung der ScheinwerferhelligkeitDie vorderen Standlichter, die
Schlussleuchten, die Kenn-
zeichenleuchten und die
Instrumentenbeleuchtung
werden eingeschaltet.
Die Scheinwerfer und alle
oben aufgeführten Leuchten
werden eingeschaltet.
Die Scheinwerfer, die Tag-
fahrlichter ( →S. 268) und alle
oben aufgeführten Leuchten
werden automatisch ein- und
ausgeschaltet.
(Wenn sich der Motorschal-
ter in Stellung “ON” [Fahr-
zeuge ohne intelligentes
Zugangs- und Startsystem]
bzw. im Modus IGNITION ON
[Fahrzeuge mit intelligentem
Zugangs- und Startsystem]
befindet)
Die Tagfahrlichter werden eingeschaltet. ( →S. 268)
Die Scheinwerfer können manuell oder automatisch betätigt werden.
Betätigung
1
2
3
4

2664-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42B24M_(EM)
XOhne Sensor für die Einstellung der Scheinwerferhelligkeit
Die vorderen Standlichter, die
Schlussleuchten, die Kenn-
zeichenleuchten und die
Instrumentenbeleuchtung
werden eingeschaltet.
Die Scheinwerfer und alle
oben aufgeführten Leuchten
werden eingeschaltet.
Die Tagfahrlichter werden
eingeschaltet. ( →S. 268)
Drücken Sie den Hebel bei einge-
schalteten Scheinwerfern von sich
weg, um das Fernlicht einzuschal-
ten.
Zum Ausschalten des Fernlichts ziehen
Sie den Hebel zu sich hin in die Mittel-
stellung.
Ziehen Sie zum einmaligen Betäti-
gen der Lichthupe den Hebel zu
sich hin und lassen Sie ihn wieder
los.
Für die Verwendung der Lichthupe spielt es keine Rolle, ob die Scheinwerfer ein-
oder ausgeschaltet sind.
1
2
3
Einschalten des Fernlichts
1
2

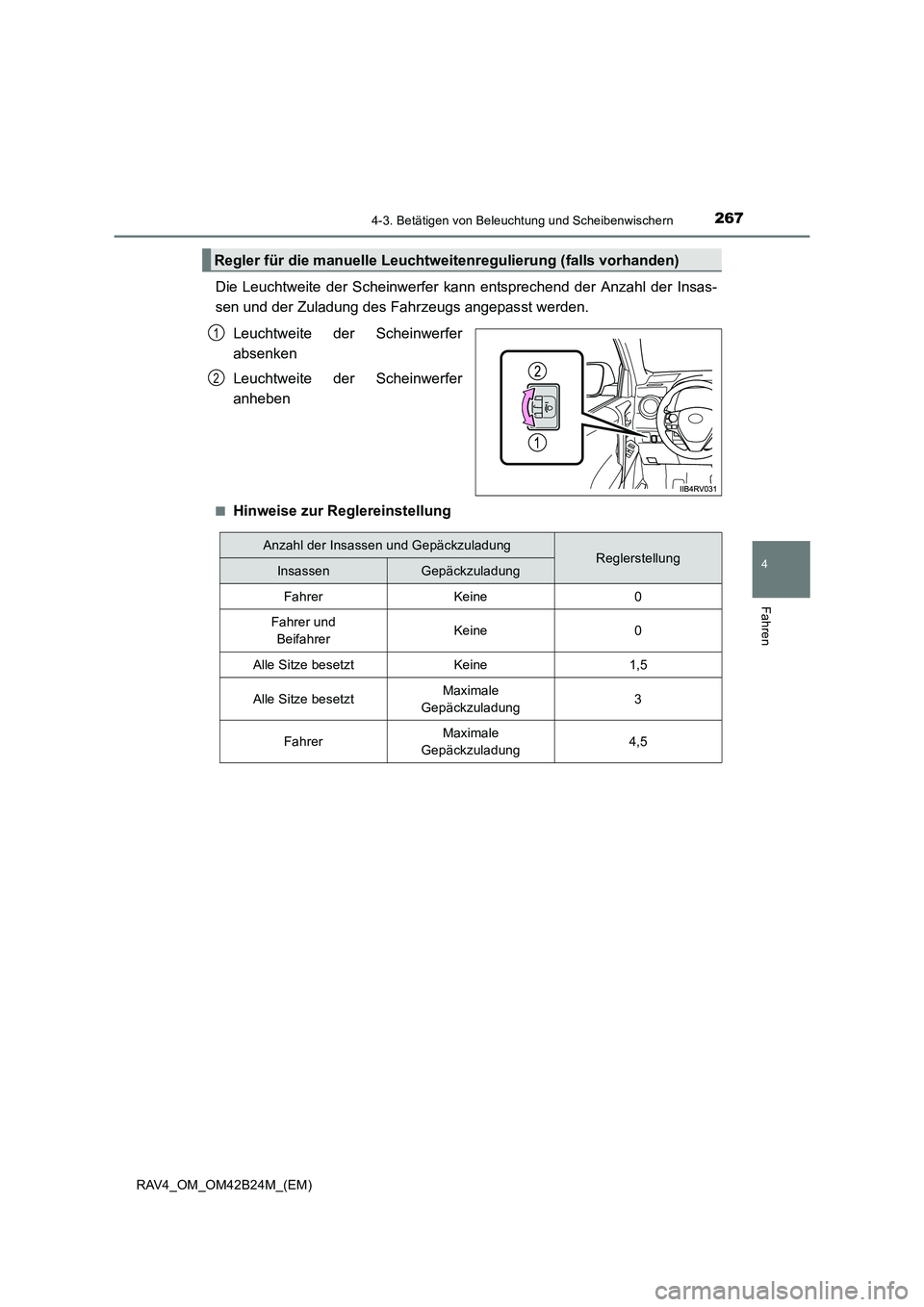

2674-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42B24M_(EM)
Die Leuchtweite der Scheinwerfer kann entsprechend der Anzahl der Insas-
sen und der Zuladung des Fahrzeugs angepasst werden.Leuchtweite der Scheinwerfer
absenken
Leuchtweite der Scheinwerfer
anheben
■Hinweise zur Reglereinstellung
Regler für die manuelle Leuchtweitenregulierung (falls vorhanden)
1
2
Anzahl der Insassen und GepäckzuladungReglerstellungInsassenGepäckzuladung
FahrerKeine0
Fahrer und BeifahrerKeine0
Alle Sitze besetztKeine1,5
Alle Sitze besetztMaximale
Gepäckzuladung3
FahrerMaximale
Gepäckzuladung4,5

2684-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42B24M_(EM)
Mit diesem System werden die Scheinwerfer für 30 Sekunden eingeschaltet,
wenn der Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) oder ausgeschaltet wird (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).
Ziehen Sie den Hebel zu sich hin und
lassen Sie ihn los, wenn sich der
Scheinwerferschalter in Stellung
oder befindet, nachdem Sie den
Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. aus-
geschaltet haben (Fahrzeuge mit
intelligentem Zugangs- und Startsys-
tem).
Ziehen Sie zum Ausschalten der Leuchten den Hebel zu sich hin und lassen Sie ihn
wieder los.
■Tagfahrlichtsystem
Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar
ist, schalten sich die Tagfahrlichter automatisch ein, wenn der Motor gestartet und die
Feststellbremse gelöst wird und der Scheinwerferschalter ausgeschaltet ist oder sich
in Stellung befindet. (Sie leuchten heller als die vorderen Standlichter.) Die Tag-
fahrlichter sind nicht zur Verwendung in der Nacht geeignet.
■ Sensor für die Einstellung der Scheinwerferhelligkeit (falls vorhanden)
Follow-Me-Home-System
Wenn sich ein Gegenstand vor dem Sensor
befindet oder etwas an der Windschutzscheibe
befestigt ist, funktioniert der Sensor möglicher-
weise nicht einwandfrei.
Der Sensor zur Erfassung der Menge des
Umgebungslichts wird in diesem Fall beein-
trächtigt und eine Funktionsstörung der
Scheinwerferautomatik könnte die Folge sein.

2694-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42B24M_(EM)■
System zum automatischen Ausschalten der Fahrzeugleuchten
XTy p A
● Wenn sich der Scheinwerferschalter in Stellung oder befindet:
Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der
Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Start-
system) bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Start-
system).
● Wenn sich der Scheinwerferschalter in Stellung befindet:
Die Leuchten werden ausgeschaltet, nachdem der Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. ausgeschaltet wurde
(Fahrzeuge mit intelligentem Zugangs- und Startsystem).
XTy p B
● Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der
Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Start-
system) bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Start-
system).
Um die Leuchten wieder einzuschalten, schalten Sie den Motorschalter in Stellung
“ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus
IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) oder schalten
Sie den Scheinwerferschalter einmal aus und wieder auf oder .
■ Warnsummer für eingeschaltete Scheinwerfer
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter in Stellung “LOCK” geschaltet, der
Schlüssel abgezogen und die Fahrertür geöffnet wird, während die Leuchten einge-
schaltet sind.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter ausgeschaltet und die Fahrertür
geöffnet wird, während die Leuchten eingeschaltet sind.
■ Automatische Leuchtweitenregulierung (falls vorhanden)
Die Leuchtweite der Scheinwerfer wird entsprechend der Anzahl der Insassen und
den Zuladungsbedingungen des Fahrzeugs automatisch eingestellt, um sicherzustel-
len, dass andere Verkehrsteilnehmer nicht geblendet werden.
■ Persönliche Einstellungen
Sie können Einstellungen (z. B. die Empfindlichkeit des Lichtsensors) ändern.
(Anpassbare Funktionen: →S. 727)
HINWEIS
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie die Leuchten bei abgestelltem Motor nicht länger als nötig eingeschaltet.

2704-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42B24M_(EM)
Fer nlichtassistent∗
Drücken Sie den Hebel von sich weg,
während sich der Scheinwerferschal-
ter in der Stellung befindet.
Die Kontrollleuchte für den Fernlichtas-
sistenten leuchtet auf, sobald die
Scheinwerfer automatisch eingeschal-
tet werden, um anzuzeigen, dass das
System aktiv ist.
∗: Falls vorhanden
Der Fernlichtassistent verwendet einen in das Fahrzeug eingebauten
Kamerasensor zur Bewertung der Helligkeit der Straßenbeleuchtung
sowie der Leuchten von Fahrzeugen vor Ihrem Fahrzeug usw. und
schaltet das Fernlicht bei Bedarf automatisch ein oder aus.
WARNUNG
■Einschränkungen des Fernlichtassistenten
Verlassen Sie sich nicht auf den Fernlichtassistenten. Fahren Sie immer umsichtig,
achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht bei Bedarf manuell ein
oder aus.
■ So verhindern Sie einen Fehlbetrieb des Fernlichtassistenten
Überladen Sie das Fahrzeug nicht.
Aktivieren des Fernlichtassistenten

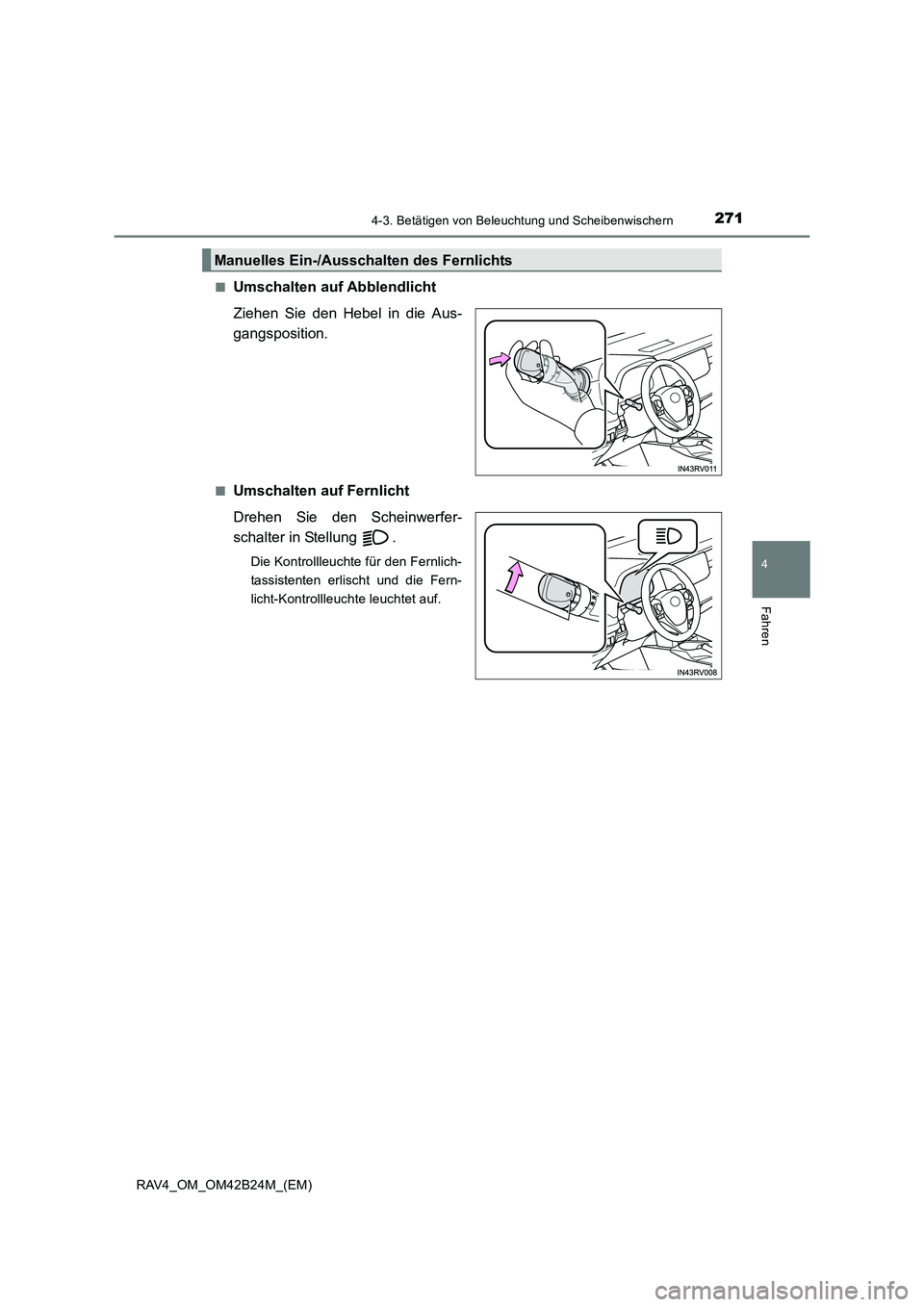

2714-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42B24M_(EM)■
Umschalten auf Abblendlicht
Ziehen Sie den Hebel in die Aus-
gangsposition.
■Umschalten auf Fernlicht
Drehen Sie den Scheinwerfer-
schalter in Stellung .
Die Kontrollleuchte für den Fernlich-
tassistenten erlischt und die Fern-
licht-Kontrollleuchte leuchtet auf.
Manuelles Ein-/Ausschalten des Fernlichts

2724-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42B24M_(EM)
■Bedingungen für das automatische Ein- oder Ausschalten des Fernlichts
●Wenn alle folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch einge-
schaltet:
• Die Geschwindigkeit beträgt mehr als ca. 40 km/h.
• Der Bereich vor dem Fahrzeug ist dunkel.
• Es gibt keine Fahrzeuge vor Ihrem Fahrzeug mit eingeschalteten Scheinwerfern
oder Schlussleuchten.
• Die Fahrbahn vor Ihnen ist durch die Straßenbeleuchtung schwach ausgeleuch-
tet.
● Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automatisch aus-
geschaltet:
• Die Geschwindigkeit fällt unter ca. 30 km/h.
• Der Bereich vor dem Fahrzeug ist nicht dunkel.
• Es gibt Fahrzeuge vor Ihrem Fahrzeug mit eingeschalteten Scheinwerfern oder
Schlussleuchten.
• Die Fahrbahn vor Ihnen ist durch die Straßenbeleuchtung hell ausgeleuchtet.
■ Informationen zur Erfassung durch den Kamerasensor
●In den folgenden Situationen wird das Fernlicht möglicherweise nicht automatisch
ausgeschaltet:
• Wenn in einer Kurve plötzlich entgegenkommende Fahrzeuge auftauchen
• Wenn ein anderes Fahrzeug vor Ihrem Fahrzeug einschert
• Wenn Fahrzeuge vor Ihrem Fahrzeug aufgrund von mehreren Kurven, Fahrbahn-
teilungen oder Bäumen am Straßenrand nicht erfasst werden können
• Wenn Fahrzeuge vor Ihrem Fahrzeug auf der äußeren Fahrspur einer breiten Straße auftauchen
• Wenn Fahrzeuge vor Ihrem Fahrzeug ohne Licht fahren
● Das Fernlicht wird möglicherweise ausgeschaltet, wenn ein Fahrzeug vor Ihrem
Fahrzeug erfasst wird, dessen Nebelleuchten bei ausgeschalteten Scheinwerfern
eingeschaltet sind.
● Hausbeleuchtungen, Straßenbeleuchtungen, Verkehrsampeln und beleuchtete Pla-
katwände oder Schilder können dazu führen, dass das Fernlicht auf das Abblendlicht
umgeschaltet wird oder dass das Abblendlicht eingeschaltet bleibt.
● Die folgenden Faktoren können die Zeit bis zum Ein- oder Ausschalten des Fern-
lichts beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebelleuchten und Schlussleuchten von Fahr-
zeugen vor Ihrem Fahrzeug
• Die Bewegung und die Richtung von Fahrzeugen vor Ihrem Fahrzeug
• Wenn ein Fahrzeug vor Ihrem Fahrzeug nur an einer Seite betriebsfähige Leuch-
ten hat
• Wenn es sich bei dem Fahrzeug vor Ihrem Fahrzeug um ein zweirädriges Fahr-
zeug handelt
• Die Fahrbahnbedingungen (Gefälle, Kurve, Zustand der Fahrbahnoberfläche usw.)
• Die Anzahl der Fahrgäste und die Menge des Gepäcks
