2016 MAZDA MODEL 3 HATCHBACK Užívateľská príručka (in Slovak)

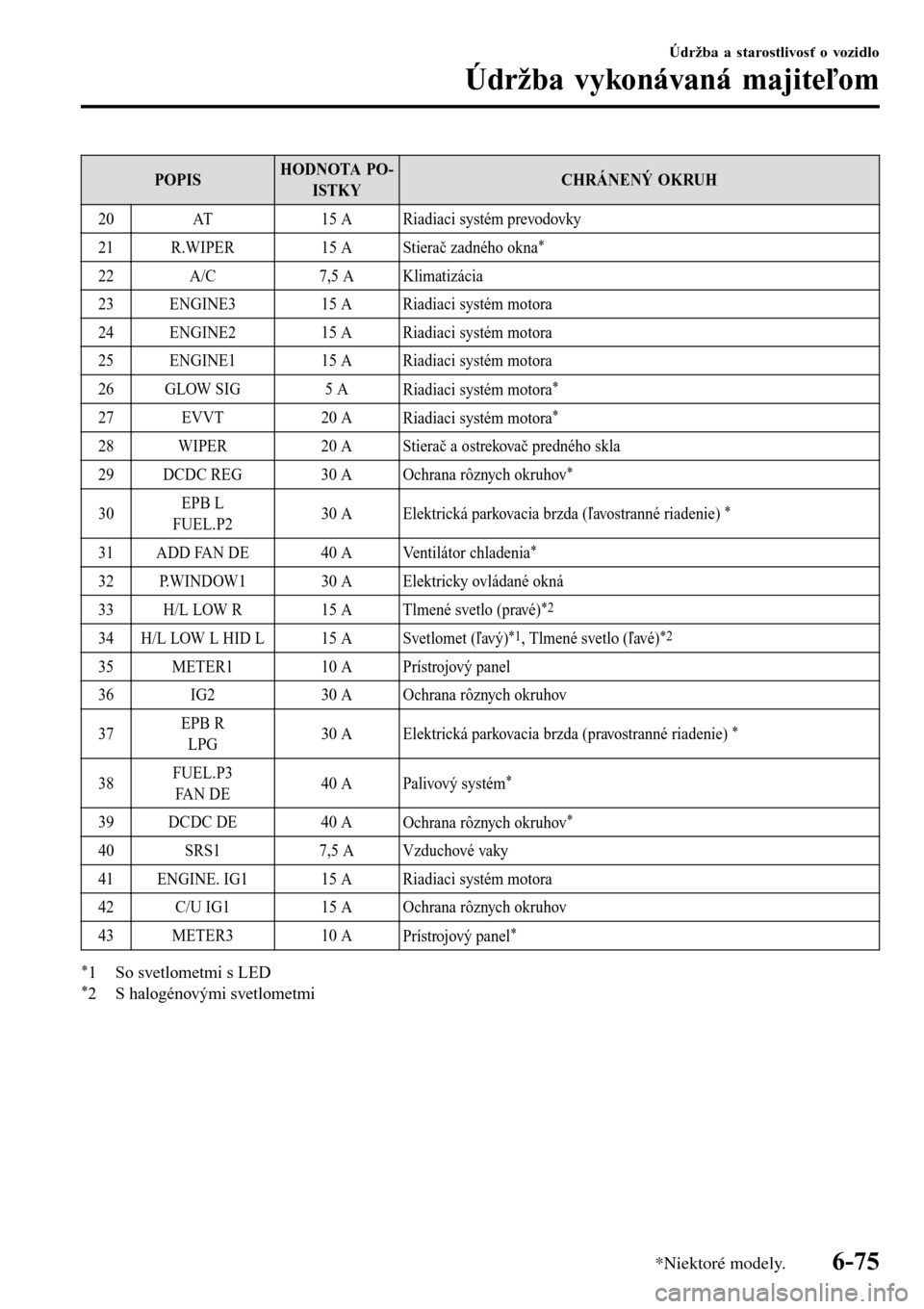

POPISHODNOTA PO-
ISTKYCHRÁNENÝ OKRUH
20 AT 15 A Riadiaci systém prevodovky
21 R.WIPER 15 A
Stierač zadného okna
*
22 A/C 7,5 A Klimatizácia
23 ENGINE3 15 A Riadiaci systém motora
24 ENGINE2 15 A Riadiaci systém motora
25 ENGINE1 15 A Riadiaci systém motora
26 GLOW SIG 5 A
Riadiaci systém motora
*
27 EVVT 20 A
Riadiaci systém motora*
28 WIPER 20 A Stierač a ostrekovač predného skla
29 DCDC REG 30 A
Ochrana rôznych okruhov
*
30EPB L
FUEL.P230 A
Elektrická parkovacia brzda (ľavostranné riadenie) *
31 ADD FAN DE 40 A
Ventilátor chladenia*
32 P.WINDOW1 30 A Elektricky ovládané okná
33 H/L LOW R 15 A
Tlmené svetlo (pravé)
*2
34 H/L LOW L HID L 15 A
Svetlomet (ľavý)*1, Tlmené svetlo (ľavé)*2
35 METER1 10 A Prístrojový panel
36 IG2 30 A Ochrana rôznych okruhov
37EPB R
LPG30 A
Elektrická parkovacia brzda (pravostranné riadenie)
*
38FUEL.P3
FAN DE40 A
Palivový systém*
39 DCDC DE 40 A
Ochrana rôznych okruhov*
40 SRS1 7,5 A Vzduchové vaky
41 ENGINE. IG1 15 A Riadiaci systém motora
42 C/U IG1 15 A Ochrana rôznych okruhov
43 METER3 10 A
Prístrojový panel
*
*1 So svetlometmi s LED*2 S halogénovými svetlometmi
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
*Niektoré modely.6-75

Poistková skrinka (ľavá strana)

POPISHODNOTA PO-
ISTKYCHRÁNENÝ OKRUH
1P.WINDOW3
P. S E A T D30 A
Elektricky ovládané sedadlá
*
2 D.LOCK 25 A Elektrické zámky dverí
3 P.WINDOW2 25 A Elektricky ovládané okná
4 SEAT WARM 20 A
Vyhrievanie sedadiel
*
5 R.OUTLET3 15 AŠ
6 SRS2/ESCL 15 A Elektronická zámka riadenia
7 SUNROOF 10 A
Strešné okno
*
8 M. DEF 7,5 A
Odrosovanie zrkadiel*
9 R.OUTLET1 15 A
Elektrické zásuvky*
10 MIRROR 7,5 A Elektricky ovládané vonkajšie spätné zrkadlá
11 F.OUTLET 15 A Elektrické zásuvky
12ABS IG
AT I N D7,5 A
Indikátor radenia AT
*
13 SRS1 7,5 AŠ
14 METER1 10 AŠ
15 C/U IG1 15 AŠ
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-76*Niektoré modely.

Starostlivosť o exteriér
vozidla
Technológia lakovania použitá na vašom
vozidle Mazda predstavuje to najnovšie
v oblasti technického vývoja zmesí
a spôsobu aplikácie.

Ak však nie je laku venovaná náležitá
starostlivosť, môžu negatívne vplyvy
prostredia spôsobiť porušenie ochranných
vlastností laku.

Tu uvádzame niekoľko príkladov možných
poškodení spolu s radami, ako týmto
poškodeniam predchádzať.
Narušenie povrchu spôsobené kyslým
dažďom alebo priemyselným spádom
Príčina
Priemyselný spad a výfukové plyny
vozidiel sa dostávajú do vzduchu, miešajú
sa s dažďom alebo rosou a vytvárajú tak
kyseliny. Tieto kyseliny sa môžu usadzovať
na laku vozidla. Hneď ako sa voda odparí,
táto kyselina sa skoncentruje a môže
spôsobiť poškodenie laku.
Čím dlhšie zostane kyselina na povrchu,
tým väčšie je riziko poškodenia laku.
Prevencia
Je nevyhnutné, aby ste svoje vozidlo
umývali a voskovali, a tým chránili jeho
lak (držte sa pokynov uvedených v tejto
časti). Tieto kroky by ste mali urobiť
ihneď, keď máte podozrenie, že povrch
vášho vozidla bol vystavený kyslému
dažďu.
Poškodenie spôsobené vtáčím trusom,
hmyzom alebo miazgou zo stromov
Príčina
Vtáčí trus obsahuje kyseliny. Ak nedôjde
k jeho okamžitému odstráneniu, môže jeho
pôsobením dôjsť k strate lesku laku
v dôsledku poškodenia laku.

Keď sa na povrch laku prilepí hmyz
a začne sa rozkladať, vznikajú látky, ktoré
môžu spôsobiť koróziu. Ak nedôjde k jeho
urýchlenému odstráneniu, môže jeho
pôsobením dôjsť k strate lesku laku
v dôsledku poškodenia laku.

Miazga zo stromov zatvrdne a trvalo
zostane na povrchu laku. Pokiaľ sa
pokúsite o jej zoškriabanie, keď je už
zatvrdnutá, môže sa stať, že spoločne
s miazgou odlúpnete i časť laku.
Prevencia
Je nevyhnutné, aby ste svoje vozidlo
Mazda umývali a voskovali, a tým chránili
jeho lak (držte sa pokynov uvedených
v tejto časti). Túto činnosť je potrebné
vykonať čo najskôr po znečistení laku
vozidla.

Vtáčí trus je možné odstrániť mäkkou
hubkou a vodou. Ak ste na cestách
a nemáte tieto prostriedky k dispozícii,
môžete použiť zvlhčenú vreckovku.
Očistenú oblasť je potrebné navoskovať
podľa pokynov uvedených v tejto časti.
Hmyz a miazga zo stromov sa najlepšie
odstraňuje mäkkou hubkou a vodou alebo
bežne dostupným chemickým čistiacim
prostriedkom.

Údržba a starostlivosť o vozidlo
Starostlivosť o vzhľad
6-77

Druhá možnosť je zakryť zasiahnutú oblasť
vlhkými novinami na jednu až dve hodiny.
Po odstránení novín opláchnite uvoľnené
nečistoty vodou.
Vo d n é š k v r n y
Príčina
Dážď, hmla, rosa a dokonca aj voda
z vodovodu môžu obsahovať škodlivé
minerály, ako napríklad soľ a vápenec. Ak
sa na laku vozidla usadí tekutina,
obsahujúca tieto minerály, ktorá sa neskôr
odparí, minerály sa koncentrujú a stvrdnú
v podobe bielych kruhov. Tieto prstence
môžu poškodiť lak vášho vozidla.
Prevencia
Je nevyhnutné, aby ste svoje vozidlo
umývali a voskovali, a tým chránili jeho
lak (držte sa pokynov uvedených v tejto
časti). Mali by ste tak urobiť bezprostredne
potom, keď zistíte, že sa na laku vášho
vozidla vytvorili vodné škvrny.
Odlupovanie laku odletujúcimi
kamienkami
Príčina
K odlupovaniu laku dochádza, keď je vaše
vozidlo zasiahnuté odlietavajúcimi
kamienkami od pneumatík vozidla idúceho
pred vami.
Ako zabrániť odlupovaniu laku
spôsobenému odletujúcimi kamienkami
Udržiavanie bezpečnej vzdialenosti medzi
vami a vozidlom pred vami znižuje riziko
odlupovania laku letiacim kamienkom.
POZNÁMKA
•Veľkosť oblasti, v ktorej dochádza
k tomuto druhu odlupovania laku,
závisí od rýchlosti vozidla. Napríklad
pri jazde rýchlosťou 90 km/h, je táto
oblasť dlhá 50 m.
•Pri nízkych teplotách lak vozidla
tvrdne. Tým sa zvyšuje
pravdepodobnosť odlupovania laku
odlietajúcimi kamienkami.
•Odlúpnutý lak môže viesť k vzniku
hrdzavejúcich miest na vašom vozidle
Mazda. Skôr ako sa tak stane, opravte
poškodenie opravným lakom Mazda,
presne podľa pokynov uvedených
v tejto časti. Ak zasiahnutú oblasť
včas neopravíte, môže dôjsť
k závažnému prehrdzaveniu a
k následným nákladným opravám.

Pri používaní chemického čističa alebo
leštidla sa riaďte všetkými pokynmi
uvedenými na nálepke a na obale.
Prečítajte si všetky varovania
a upozornenia.
tÚdržba povrchu vozidla
Umývanie
UPOZORNENIE
•Ak je páčka pre ovládanie stieračov
v polohe
a spínač zapaľovania
je v polohe ON, môžu byť stierače
automaticky uvedené do chodu
v nasledujúcich prípadoch:
•Pokiaľ sa čelného skla v mieste nad
senzorom dažďa dotknete handrou.
Údržba a starostlivosť o vozidlo
Starostlivosť o vzhľad
6-78

•Pokiaľ je do čelného skla v mieste
dažďového senzora udreté rukou
alebo iným predmetom z vonkajšej
alebo vnútornej strany vozidla.
Nepribližujte svoje ruky alebo
škrabky k čelnému sklu, keď je páčka
stieračov v polohe
a spínač
zapaľovania v polohe ON, pretože
v prípade automatickej aktivácie
stieračov by mohlo dôjsť k zovretiu
prstov alebo stieračov a k poškodeniu
líšt stieračov.
Ak sa chystáte čistiť čelné sklo,
overte, či sú stierače úplne vypnuté
(ak motor zostal bežať). Je to obzvlášť
dôležité pri odstraňovaní ľadu
a snehu.
•Nestriekajte vodu do motorového
priestoru. Mohlo by dôjsť k problému
so štartovaním motora alebo
poškodeniu elektroinštalácie.
•Pri umývaní a voskovaní vozidla
buďte opatrní, aby ste nepôsobili
príliš veľkou silou na strechu vozidla
alebo jeho anténu. Mohli by ste
strechu pretlačiť alebo poškodiť
anténu.
Aby ste predišli vzniku korózie na
karosérii vozidla, mali by ste svoje vozidlo
Mazda umývať dôkladne a často, aspoň
jedenkrát za mesiac, a to vlažnou alebo
studenou vodou.

Pri nesprávnom spôsobe umývania
karosérie vozidla môže dôjsť
k poškrabaniu lakovaných povrchov.
Tu je niekoľko príkladov, keď môže
k takému poškriabaniu dôjsť.

K poškriabaniu lakovaných povrchov môže
dôjsť, ak:
•Budete vozidlo umývať bez
predchádzajúceho zvlhčenia nečistôt
a iných cudzích častíc vodou.
•Budete umývať vozidlo hrubou, suchou
alebo špinavou handrou.
•Budete vozidlo umývať v automatickej
umývacej linke, ktorá má špinavé alebo
príliš pevné kefy.
•Ak sú použité čistiace a leštiace
prostriedky obsahujúce abrazívne látky.
POZNÁMKA
•Spoločnosť Mazda nenesie
zodpovednosť za poškriabanie laku,
ku ktorému došlo v automatických
umývacích linkách alebo nesprávnym
spôsobom umývania.
•Poškriabanie je viac poznateľné na
vozidlách s tmavým odtieňom laku.
Aby ste minimalizovali poškriabanie
lakovaných povrchov:
•Pred umývaním spláchnite nečistoty
alebo iné cudzie častice vlažnou alebo
studenou vodou.
•Pri umývaní vozidla používajte veľké
množstvo vlažnej alebo studenej vody
a mäkkú handru. Nepoužívajte nylónovú
látku.
•Pri umývaní alebo utieraní vozidla tlačte
na povrch čo najmenej.
•So svojím vozidlom jazdite iba do takej
automatickej umývacej linky, ktorá má
dobre udržiavané umývacie kefy.
Údržba a starostlivosť o vozidlo
Starostlivosť o vzhľad
6-79

•Nepoužívajte abrazívne čistiace
prostriedky alebo vosky obsahujúce
abrazívne zložky.
UPOZORNENIE
•Pri čistení chrómovaných povrchov
alebo častí z lešteného hliníka
nepoužívajte oceľovú vatu, abrazívne
čistiace prostriedky alebo silné čističe
obsahujúce vysoko alkalické alebo
žieravé zložky. Mohlo by dôjsť
k poškodeniu ochrannej vrstvy,
čistiace prostriedky tiež môžu zmeniť
farbu laku alebo ho poškodiť.
•(Modely s odnímateľnou anténou)
Aby ste predišli poškodeniu antény,
nezabudnite ju demontovať pred
vjazdom do automatickej umývačky
alebo pred prejazdom miestom
s nízkou svetlosťou.
Pri umývaní karosérie sa zamerajte hlavne
na odstránenie soli, špiny, blata a ďalších
cudzích materiálov zo spodnej strany
blatníkov a uistite sa, či sú čisté vypúšťacie
otvory v spodnej časti dverí a ich krytov.

Hmyz, asfalt, miazga stromov, vtáčí trus,
priemyslový spad a podobné usadeniny
môžu poškodiť lak vášho vozidla, ak ich
neodstránite okamžite. Ak nie je účinné
včasné opláchnutie čistou vodou, použite
jemný roztok čistiaceho prostriedku
určeného pre automobily.
Potom dôkladne opláchnite všetok čistiaci
roztok vlažnou alebo studenou vodou.
Nedovoľte, aby čistiaci prostriedok na
povrchu laku zaschol.
Po umytí vozidla otrite lak čistou
jelenicou, aby sa nevytvorili vodné škvrny.
VA R O VA N I E
Mokré brzdy vysušte pomalou
jazdou, niekoľkokrát uvoľnite
plynový pedál a zľahka zošliapnite
brzdový pedál, kým sa funkcia bŕzd
nevráti do normálu:
Jazda s mokrými brzdami je
nebezpečná. Predĺžená brzdná
dráha alebo ťahanie vozidla do
strany počas brzdenia môže byť
príčinou vzniku vážnej dopravnej
nehody. Miernym pribrzdením
skontrolujte, či nebola účinnosť bŕzd
ovplyvnená.
Pri použití automatickej umyvárne
•Sklopte vonkajšie spätné zrkadlá.
•Kefy automatických umyvární môžu
znížiť lesk laku alebo prispieť k jeho
znehodnoteniu.
Pri použití vysokotlakovej umývačky
K dispozícii sú umývačky automobilov,
v ktorých sa používa voda s vysokou
teplotou a pod vysokým tlakom. Ak sa
tryska umývačky dostane príliš blízko
k vozidlu, môže sila prúdu poškodiť alebo
deformovať lišty, narušiť tesnosť dielov,
prípadne môže voda preniknúť do
interiéru. Medzi tryskou a vozidlom
udržujte dostatočnú vzdialenosť (najmenej
30 cm). Navyše nestriekajte príliš dlhý čas
na jedno miesto na vozidle a buďte veľmi
opatrní pri striekaní do medzier medzi
dverami a v okolí okien.
Údržba a starostlivosť o vozidlo
Starostlivosť o vzhľad
6-80

Voskovanie
Vaše vozidlo potrebuje navoskovať hneď,
ako voda prestane na povrchu laku tvoriť
jednotlivé kvapky. Pred voskovaním je
nutné vozidlo umyť a lak osušiť.
Navoskujte taktiež všetky kovové doplnky
karosérie, aby sa zachoval ich lesk.

1. Používajte výhradne vosk, ktorý
neobsahuje žiadne abrazívne látky.
Vosky obsahujúce abrazívne zložky
môžu odstrániť lesk z povrchu laku,
poprípade môžu poškodiť kovové časti.
2. Použite vhodný stupeň prírodného
vosku pre odlišné farby (metalíza,
perleť alebo klasická farba).
3. Pri voskovaní nanášajte vosk na lak
rovnomerne pomocou voskovacej
hubky alebo mäkkej handričky.
4. Potom vozidlo otrite suchou handrou.
POZNÁMKA
Čističe škvŕn slúžiace na odstraňovanie
oleja, asfaltu a podobných materiálov
obvykle odstránia i vrstvu vosku.
Z tohto dôvodu tieto miesta opätovne
navoskujte, a to aj vtedy, keď ostatné
časti karosérie voskovanie nepotrebujú.
tOprava poškodeného laku
korekčným lakom
Poškodenie laku spôsobené kamienkami
odletujúcimi od pneumatík vozidla
idúceho pred vami, poškodenia pri
parkovaní a podobne, opravte opravným
lakom pre vozidlá Mazda skôr, ako sa
začne tvoriť korózia.
Najprv čistou mäkkou handričkou
odstráňte z opravovaného miesta nečistoty
a mastnotu.

Pokiaľ už došlo k vzniku korózie:

1. Kompletne odstráňte koróziu skleným
papierom.
2. Očistite čistou mäkkou handričkou.
3. Natrite opravované miesto ochranným
prostriedkom proti hrdzaveniu.
4. Po úplnom zaschnutí natrite
opravované miesto vhodným krycím
lakom.
Je pochopiteľne najlepšie, keď túto prácu
zveríte kvalifikovanému servisu,
odporúčame vám autorizovaný servis
vozidiel Mazda.
tOchrana dutín
Dutiny v karosérii sú ošetrené už vo
výrobe, ale ďalšie ochranné opatrenia
počas prevádzky vozidla majú priaznivý
vplyv na predĺženie životnosti karosérie
vozidla.
Odporúčame vám, aby ste sa v tejto otázke
poradili v kvalifikovanom servise,
odporúčame vám autorizovaný servis
vozidiel Mazda.
tÚdržba lesklých kovových častí
•Na odstraňovanie asfaltu a hmyzu
z lesklých kovových častí používajte
výhradne špeciálny prostriedok. Nikdy
na túto prácu nepoužívajte nôž alebo
podobný nástroj.
•Aby ste predišli korózii povrchu
lesklých kovových častí, naneste na tieto
povrchy vosk alebo ochranný
prostriedok na chróm a vyleštite ho do
vysokého lesku.
Údržba a starostlivosť o vozidlo
Starostlivosť o vzhľad
6-81

•Počas chladného počasia alebo
v pobrežných oblastiach chráňte lesklé
kovové časti nanesením väčšej vrstvy
vosku alebo ochranného prostriedku na
chróm než pri bežnej údržbe. Pomôže
taktiež, keď ich natriete antikoróznou
vazelínou alebo iným ochranným
prostriedkom.
UPOZORNENIE
Pri čistení chrómovaných povrchov
alebo častí z lešteného hliníka
nepoužívajte oceľovú vatu, abrazívne
čistiace prostriedky alebo silné čističe
obsahujúce vysoko alkalické alebo
žieravé zložky. Tými by mohol byť
poškodený ochranný povlak
a spôsobené odfarbenie alebo
poškodenie laku.
tOchranný náter podvozku vozidla
Týmto špeciálnym náterom sú natrené
kritické miesta spodných častí vozidla.
Úlohou náteru je chrániť vozidlo pred
poškodením spôsobeným chemickými
látkami alebo kamienkami. Tento náter sa
počas prevádzky vozidla poškodzuje. Preto
tento náter pravidelne kontrolujte.

Ak je oprava nutná, kontaktujte
kvalifikovaný servis, odporúčame
autorizovaného opravára vozidiel Mazda.
Sú dobre informovaní o tom, ako by mala
byť oprava vykonaná.
tÚdržba diskov kolies z ľahkých
zliatin
*
Disky kolies z ľahkých zliatin sú chránené
čírym ochranným náterom. Ochrana tejto
vrstvy vyžaduje zvláštnu starostlivosť.
UPOZORNENIE
Používajte iba slabý čistiaci
prostriedok. Pred použitím akéhokoľvek
čistiaceho prostriedku overte jeho
zloženie. Produkt by mohol zmeniť
farbu alebo vytvoriť škvrny na diskoch
ko l i es.
POZNÁMKA
•Pri čistení diskov kolies z ľahkých
zliatin zásadne nepoužívajte drôtenú
kefu ani abrazívny čistiaci
prostriedok, leštidlo alebo
rozpúšťadlo. Tými by mohla byť
ochranná vrstva poškodená.
•Na čistenie diskov kolies vždy
používajte hubu alebo mäkkú handru.
Disky kolies dôkladne opláchnite
vlažnou alebo studenou vodou.
Tiež nezabudnite vyčistiť disky kolies
po jazde po prašných alebo
posolených cestách, aby ste predišli
ko r ó zi i .
•Vyvarujte sa umývania vozidla
v automatickej umývacej linke, ktorá
používa vysokorýchlostné alebo
hrubé kefy.
Údržba a starostlivosť o vozidlo
Starostlivosť o vzhľad
6-82*Niektoré modely.
