2016 MAZDA MODEL 3 HATCHBACK Užívateľská príručka (in Slovak)

Predné ukazovatele smeru, obrysové
svetlá / predné bočné ukazovatele
smeru (vozidlá s halogénovými
svetlometmi)*, predné bočné
ukazovatele smeru (vozidlá s LED
svetlometmi)*
1. Ak vymieňate žiarovku pravého
svetlometu, naštartujte motor, otočte
volantom úplne doľava a motor
vypnite. Ak potrebujete vymeniť ľavú
žiarovku, otočte volant úplne doprava
a vypnite motor.
2. Uistite sa, že sú hlavné svetlomety
vypnuté.
3. Vytiahnite stredy jednotlivých
plastových príchytiek a príchytky
vytiahnite.

Demontáž
Montáž
4. Otočte skrutkou proti smeru
hodinových ručičiek a odoberte ju
a potom čiastočne odtiahnite blatník.

5.(Predné ukazovatele smeru)
Odpojte konektor od jednotky tak, že
prstami stlačíte jazýček na konektore
a konektor vytiahnite.

6. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
*Niektoré modely.6-59

7. Odpojte žiarovku z objímky.
Predné ukazovatele smeru

Obrysové svetlá / predné bočné
ukazovatele smeru (vozidlá
s halogénovými svetlometmi),
predné bočné ukazovatele smeru
(vozidlá s LED svetlometmi)

8. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Predné hmlové svetlá*, bočné
ukazovatele smeru, brzdové svetlá (typ
LED), koncové svetlá / zadné bočné
ukazovatele smeru (typ LED)*, koncové
svetlá (strana veka batožinového
priestoru / strana zadných výklopných
dverí)*, prídavné brzdové svetlo
Svetelný zdroj obsahujúci LED nie je
možné meniť jednotlivo, pretože ide
o integrovanú jednotku.
Svetelný zdroj obsahujúci LED je potrebné
vymieňať spoločne s celou jednotkou. Ak
je jej výmena potrebná, odporúčame
obrátiť sa na autorizovaný servis vozidiel
Mazda.
Zadné ukazovatele smeru, brzdové
svetlá / koncové svetlá / zadné bočné
ukazovatele smeru (typ so žiarovkou)*
Sedan
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Vytiahnite stredy jednotlivých
plastových príchytiek a príchytky
vytiahnite.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-60*Niektoré modely.

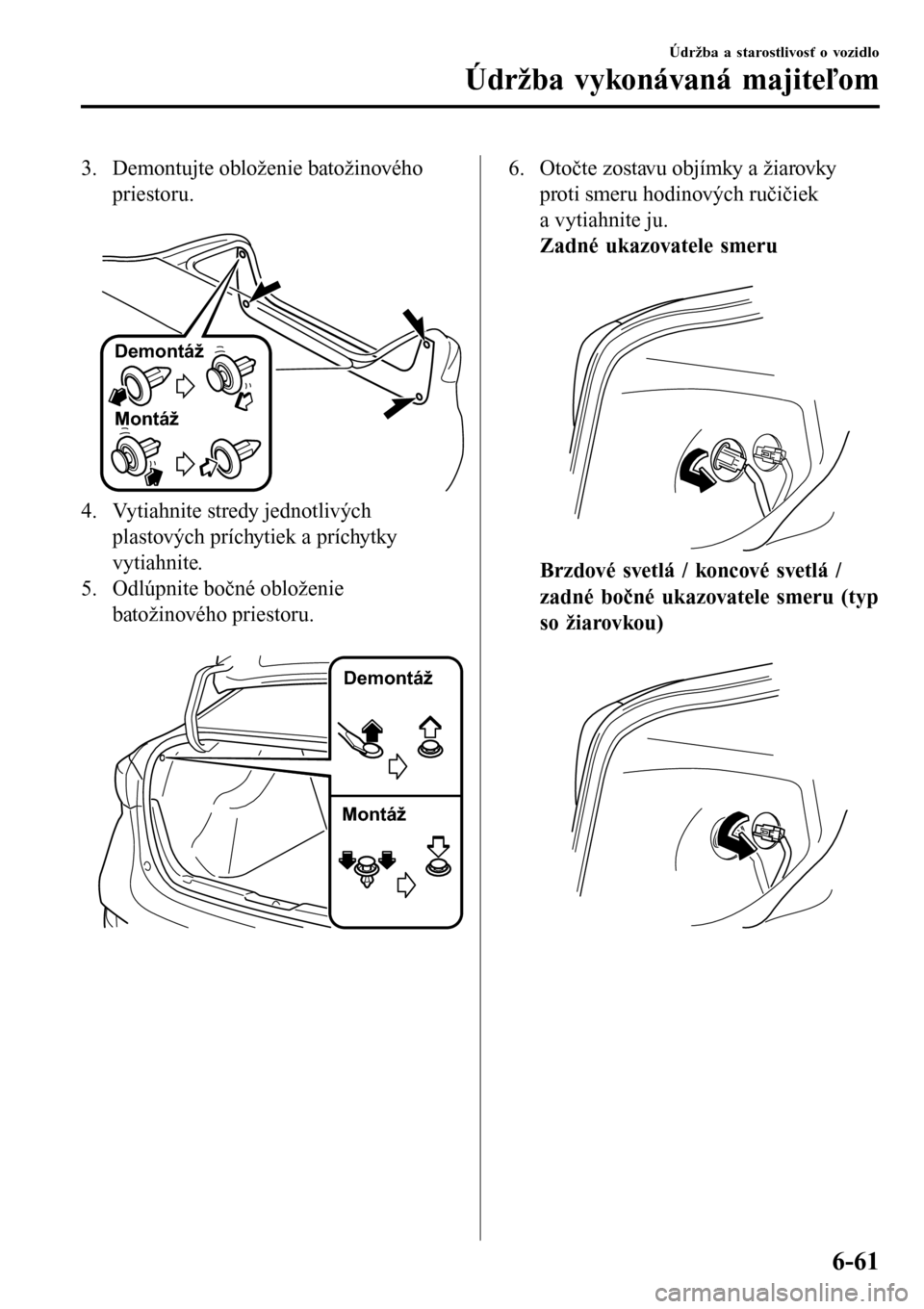

3. Demontujte obloženie batožinového
priestoru.

Montáž Demontáž
4. Vytiahnite stredy jednotlivých
plastových príchytiek a príchytky
vytiahnite.
5. Odlúpnite bočné obloženie
batožinového priestoru.

Demontáž
Montáž
6. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
Zadné ukazovatele smeru

Brzdové svetlá / koncové svetlá /
zadné bočné ukazovatele smeru (typ
so žiarovkou)

Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-61

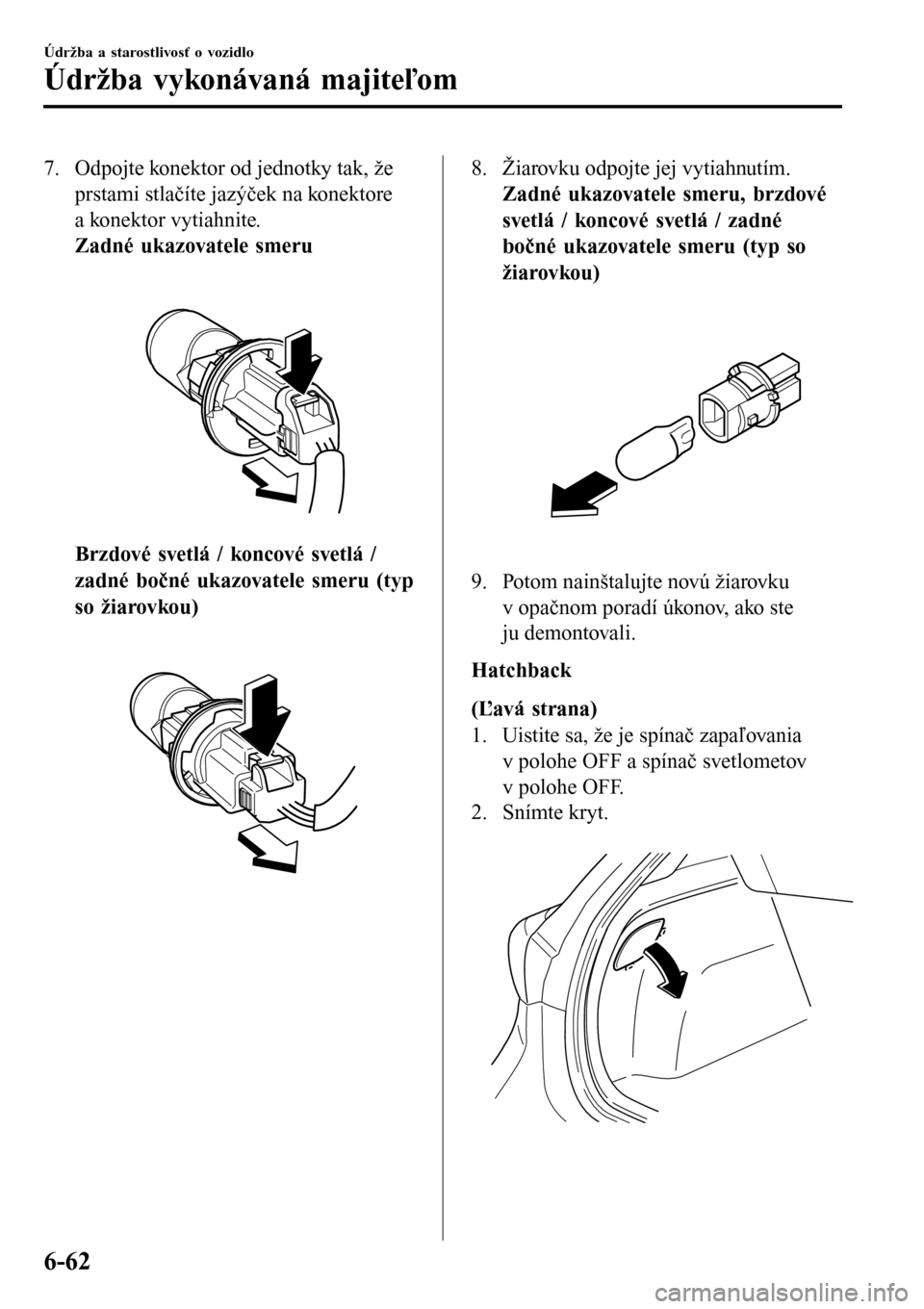

7. Odpojte konektor od jednotky tak, že
prstami stlačíte jazýček na konektore
a konektor vytiahnite.
Zadné ukazovatele smeru

Brzdové svetlá / koncové svetlá /
zadné bočné ukazovatele smeru (typ
so žiarovkou)

8. Žiarovku odpojte jej vytiahnutím.
Zadné ukazovatele smeru, brzdové
svetlá / koncové svetlá / zadné
bočné ukazovatele smeru (typ so
žiarovkou)

9. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Hatchback
(Ľavá strana)
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Snímte kryt.

Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-62

3. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
Zadné ukazovatele smeru

Brzdové/koncové svetlá (typ so
žiarovkou)

4. Odpojte konektor od jednotky tak, že
prstami stlačíte jazýček na konektore
a konektor vytiahnite.
Zadné ukazovatele smeru

Brzdové/koncové svetlá (typ so
žiarovkou)

Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-63

5. Žiarovku odpojte jej vytiahnutím.
Zadné ukazovatele smeru, Brzdové
svetlá / Koncové svetlá (typ so
žiarovkou)

6. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
7. Zaklapnite jazýčky a nasaďte kryt.

Jazýčky
POZNÁMKA
Skontrolujte, či je kryt bezpečne
nasadený.
(Pravá strana)
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Otočte gombíkom a otvorte kryt.

3. Povoľte krídlovú skrutku otáčaním
proti smeru hodinových ručičiek.

4. Vyberte zdvihák
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-64

5. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
Zadné ukazovatele smeru

Brzdové svetlá / koncové svetlá /
zadné bočné ukazovatele smeru (typ
so žiarovkou)

6. Odpojte konektor od jednotky tak, že
prstami stlačíte jazýček na konektore
a konektor vytiahnite.
Zadné ukazovatele smeru

Brzdové svetlá / koncové svetlá /
zadné bočné ukazovatele smeru (typ
so žiarovkou)

Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-65

7. Žiarovku odpojte jej vytiahnutím.
Zadné ukazovatele smeru, brzdové
svetlá / koncové svetlá / zadné
bočné ukazovatele smeru (typ so
žiarovkou)

8. Nasaďte novú žiarovku.
9. Vložte krídlovú maticu do zdviháka,
pričom skrutka zdviháku musí
smerovať dole, a otočte krídlovou
maticou v smere hodinových ručičiek,
aby ste ju dočasne utiahli.
10. Otočte skrutkou zdviháka v smere
naznačenom na obrázku.

11. Otočte krídlovú maticu pre úplné
zaistenie zdviháka.
POZNÁMKA
Ak nie je zdvihák dostatočne zaistený,
môže pri jazde rachotať. Ubezpečte sa,
či je skrutka zdviháka riadne
dotiahnutá.
12. Potom nainštalujte kryt v opačnom
poradí úkonov, než ako ste ho
demontovali.
13. Zaklapnite jazýčky a nasaďte kryt.

Jazýčky
POZNÁMKA
Skontrolujte, či je kryt bezpečne
nasadený.
Spätné svetlomety (sedan), Spätné
svetlomety / Zadné hmlové svetlo
(hatchback)*
Sedan
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Vytiahnite stredy jednotlivých
plastových príchytiek a príchytky
vytiahnite.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-66*Niektoré modely.
