2016 MAZDA MODEL 3 HATCHBACK Užívateľská príručka (in Slovak)

3. Odlúpnite obloženie veka
batožinového priestoru.

Demontáž
Montáž
4. Odpojte elektrický konektor
od žiarovky tak, že prstami stlačíte
jazýček na konektore a konektor
vytiahnete.

5. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
6. Odpojte žiarovku z objímky.

7. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Hatchback
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Snímte kryt.

3. Odpojte elektrický konektor
od žiarovky tak, že prstami stlačíte
jazýček na konektore a konektor
vytiahnete.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-67

4. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
5. Odpojte žiarovku z objímky.

6. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Zadné hmlové svetlo (sedan)
*
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
3. Odpojte žiarovku z objímky.

4. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Osvetlenie evidenčného čísla vozidla
Sedan
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Vytiahnite stredy jednotlivých
plastových príchytiek a príchytky
vytiahnite.
3. Odlúpnite obloženie veka
batožinového priestoru.

Demontáž
Montáž
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-68*Niektoré modely.

4. Odpojte konektor od jednotky tak, že
prstami stlačíte jazýček na konektore
a konektor vytiahnite.

5. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
6. Odpojte žiarovku z objímky.

7. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Hatchback
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Obaľte plochý skrutkovač mäkkou
handrou, aby nedošlo k poškriabaniu
krytu a svetlo odmontujte jeho
vypáčením za okraj.
3. Žiarovku odpojte jej vytiahnutím.

4. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-69

tVýmena žiaroviek vnútorného
osvetlenia
Stropné svetlá (predné) / Bodové
svetlá*, Stropné svetlá (predné)*,
Stropné svetlá (zadné)*, Osvetlenie
kozmetických zrkadielok*
1. Obaľte malý plochý skrutkovač
mäkkou handrou, aby nedošlo
k poškriabaniu krytu, a svetlo
odmontujte jeho vypáčením za okraj.
2. Žiarovku odpojte jej vytiahnutím.
Stropné svetlá (predné) / bodové
svetlá
*


Stropné svetlá (predné)*

Hrana
Stropné svetlá (zadné)*

Hrana
Osvetlenie kozmetického zrkadla*

Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-70*Niektoré modely.

3. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Osvetlenie batožinového priestoru
(sedan)
1. Stlačte obe strany svetla a vytiahnite
ho.
2. Žiarovku odpojte jej vytiahnutím.

3. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Osvetlenie batožinového priestoru
(hatchback)
1. Obaľte malý plochý skrutkovač
mäkkou handrou, aby nedošlo
k poškriabaniu krytu, a svetlo
odmontujte jeho vypáčením za okraj.

2. Odpojte konektor od jednotky tak, že
prstami stlačíte jazýček na konektore
a konektor vytiahnite.

3. Žiarovku odpojte jej vytiahnutím.

4. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-71

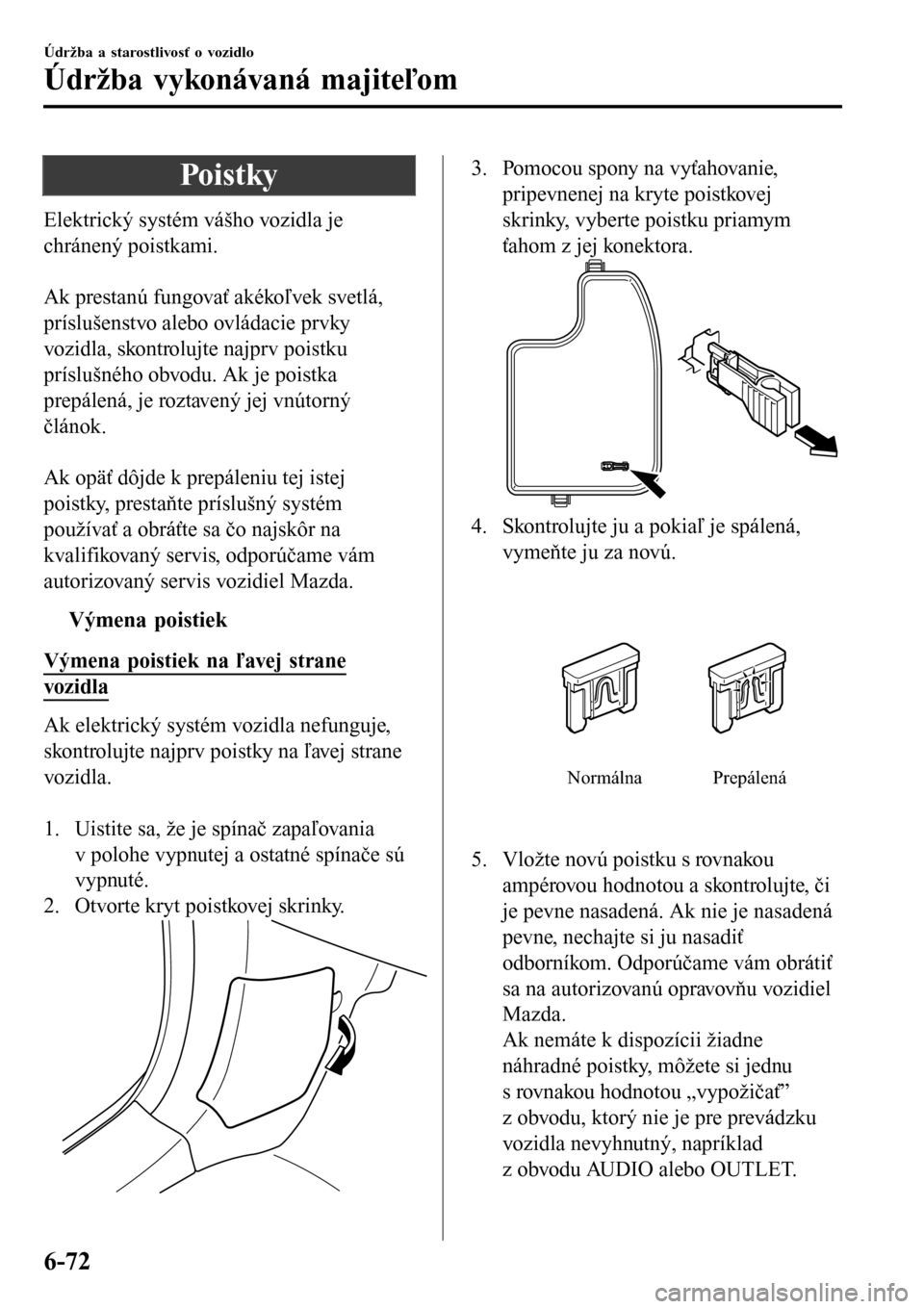

Poistky
Elektrický systém vášho vozidla je
chránený poistkami.

Ak prestanú fungovať akékoľvek svetlá,
príslušenstvo alebo ovládacie prvky
vozidla, skontrolujte najprv poistku
príslušného obvodu. Ak je poistka
prepálená, je roztavený jej vnútorný
článok.

Ak opäť dôjde k prepáleniu tej istej
poistky, prestaňte príslušný systém
používať a obráťte sa čo najskôr na
kvalifikovaný servis, odporúčame vám
autorizovaný servis vozidiel Mazda.
tVýmena poistiek
Výmena poistiek na ľavej strane
vozidla
Ak elektrický systém vozidla nefunguje,
skontrolujte najprv poistky na ľavej strane
vozidla.

1. Uistite sa, že je spínač zapaľovania
v polohe vypnutej a ostatné spínače sú
vypnuté.
2. Otvorte kryt poistkovej skrinky.
3. Pomocou spony na vyťahovanie,
pripevnenej na kryte poistkovej
skrinky, vyberte poistku priamym
ťahom z jej konektora.
4. Skontrolujte ju a pokiaľ je spálená,
vymeňte ju za novú.
Normálna Prepálená
5. Vložte novú poistku s rovnakou
ampérovou hodnotou a skontrolujte, či
je pevne nasadená. Ak nie je nasadená
pevne, nechajte si ju nasadiť
odborníkom. Odporúčame vám obrátiť
sa na autorizovanú opravovňu vozidiel
Mazda.
Ak nemáte k dispozícii žiadne
náhradné poistky, môžete si jednu
s rovnakou hodnotou „vypožičať”
z obvodu, ktorý nie je pre prevádzku
vozidla nevyhnutný, napríklad
z obvodu AUDIO alebo OUTLET.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-72

UPOZORNENIE
Poistku vždy vymieňajte za originálnu
poistku Mazda alebo ekvivalentnú
poistku rovnakej hodnoty. V opačnom
prípade by mohlo dôjsť k poškodeniu
elektrického systému vozidla.
6. Znovu nasaďte kryt a uistite sa, že je
bezpečne nasadený.
Výmena poistiek pod kapotou
Pokiaľ hlavné svetlomety alebo iné
elektrické zariadenie nefunguje a poistky
v kabíne vozidla sú v poriadku,
skontrolujte poistkovú skriňu v motorovom
priestore. Ak je poistka prepálená, musíte
ju vymeniť. Postupujte takto:

1. Uistite sa, že je spínač zapaľovania
v polohe vypnutej a ostatné spínače sú
vypnuté.
2. Demontujte kryt poistkovej skrinky.
3. Pokiaľ je spálená MAIN (HLAVNÁ)
poistka, vymeňte ju za novú s
rovnakou ampérovou hodnotou.
Normálna
Prepálená
VA R O VA N I E
Nevymieňajte si hlavnú poistku ani
multiplexnú pomalú poistku sami.
Výmenu hlavnej poistky prenechajte
kvalifikovanému mechanikovi,
odporúčame vám autorizovaný
servis vozidiel Mazda:
Výmena týchto poistiek
svojpomocou je nebezpečná, pretože
ide o vysokonapäťové poistky.
Nesprávne vykonanie výmeny tejto
poistky môže spôsobiť úraz
elektrickým prúdom, prípadné
skratovanie môže spôsobiť požiar.
4. Znovu nasaďte kryt a uistite sa, že je
bezpečne nasadený.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-73

tPopis poistkového panelu
Poistková skriňa (v motorovom priestore)

Multiplexná pomalá poistka
POPISHODNOTA PO-
ISTKYCHRÁNENÝ OKRUH
1 FOG 15 A
Predné hmlové svetlá
*
2 H/L HI 20 A Diaľkové svetlo svetlometu
3 H/CLEAN 20 A
Ostrekovače hlavných svetlometov
*
4 STOP 10 A
Brzdové svetlá, Zadné hmlové svetlo*
5 ROOM 15 A Stropné svetlo
6
7,5 A
Riadiaci systém motora*
7 FUEL WARM 15 A
Vyhrievanie paliva*
8 HAZARD 25 A Výstražné svetlá, ukazovatele smeru
9 ABS/DSCS 30 A
ABS, systém dynamického riadenia jazdnej stability
*
10 METER2 7,5 AŠ
11 AUDIO2 7,5 A
Audiosystém
*
12 BOSE 25 A
Modely vybavené audiosystémom Bose®*
13 AUDIO1 15 A
Audiosystém*
14 FUEL PUMP 15 A
Palivový systém*
15 HID R DRL 15 A
Svetlomet (pravý)*1
16 AT PUMP 15 A
Riadiaci systém prevodovky*
17 HORN 15 A Klaksón
18 TAIL 15 A Koncové svetlá, osvetlenie evidenčného čísla, obrysové svetlá
19 ST HEATER 15 A
Vyhrievaný volant
*
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-74*Niektoré modely.
