2016 MAZDA MODEL 3 HATCHBACK Užívateľská príručka (in Slovak)

POZNÁMKA
•Postavenie vozidla sa mení v závislosti od ovládania plynového pedála, brzdového
pedála a volantu, čo by zároveň mohlo sťažovať rozpoznávanie prekážok systémom
alebo, naopak, uľahčovať zbytočné zisťovanie neprekážajúcich objektov. V takých
prípadoch nemusí Brzdový asistent Smart City [prekážka za vozidlom] (SCBS R)
fungovať.
•Systém Brzdového asistenta Smart City [prekážka za vozidlom] (SCBS R) sa bude
aktivovať za nasledujúcich podmienok.
•Motor beží.
•Radiaca páka (pri vozidle s manuálnou prevodovkou) alebo voliaca páka (pri vozidle
s automatickou prevodovkou) je v polohe R (spiatočka).
•Správa „Reverse Smart City Brake Support Malfunction (Porucha brzdového
asistenta Smart City pre prekážku vzadu)” sa nezobrazuje na multifunkčnom displeji.
•Rýchlosť vozidla je medzi cca 2 a 8 km/h.
•Brzdový asistent Smart City [prekážka za vozidlom] (SCBS R) nie je vypnutý.
•V systéme DSC nie je porucha.
•Brzdový asistent Smart City [prekážka za vozidlom] (SCBS R) využíva pre svoju
funkciu ultrazvukové snímače (zadné), ktoré zisťujú prekážky za vozidlom tým, že
vysielajú ultrazvukové vlny a potom prijímajú vracajúce sa ultrazvukové vlny odrazené
od prekážok.
•V nasledujúcich prípadoch nie sú ultrazvukové snímače (zadné) schopné zisťovať
prekážky a systém Brzdového asistenta Smart City [prekážka za vozidlom] (SCBS R)
nemusí byť funkčný.
•Výška prekážky je malá, ako je to napríklad pri nízkych stenách alebo pri nákladných
automobiloch s nízkou ložnou plochou.
•Výška prekážky je veľká, ako je to napríklad pri nákladných automobiloch s vysokou
ložnou plochou.
•Prekážka je malá.
•Prekážka je tenká, ako napríklad stĺpik dopravnej značky.
•Prekážka je umiestnená v mieste odľahlom od stredu vozidla.
•Zužujúci sa povrch prekážky nie je orientovaný zvislo vzhľadom na vozidlo.
•Prekážka je mäkká, ako napríklad visiaci záves alebo sneh prichytený na vozidle.
•Prekážka je nepravidelného tvaru.
•Prekážka je extrémne blízko.
•V nasledujúcich prípadoch nie sú ultrazvukové snímače (zadné) schopné správne
zisťovať prekážky a systém Brzdového asistenta Smart City [prekážka za vozidlom]
(SCBS R) nemusí byť funkčný.
•K zadnému nárazníku je v blízkosti ultrazvukového snímače prichytený cudzí
predmet.
Po č a s ja zdy
i-ACTIVSENSE
4-191

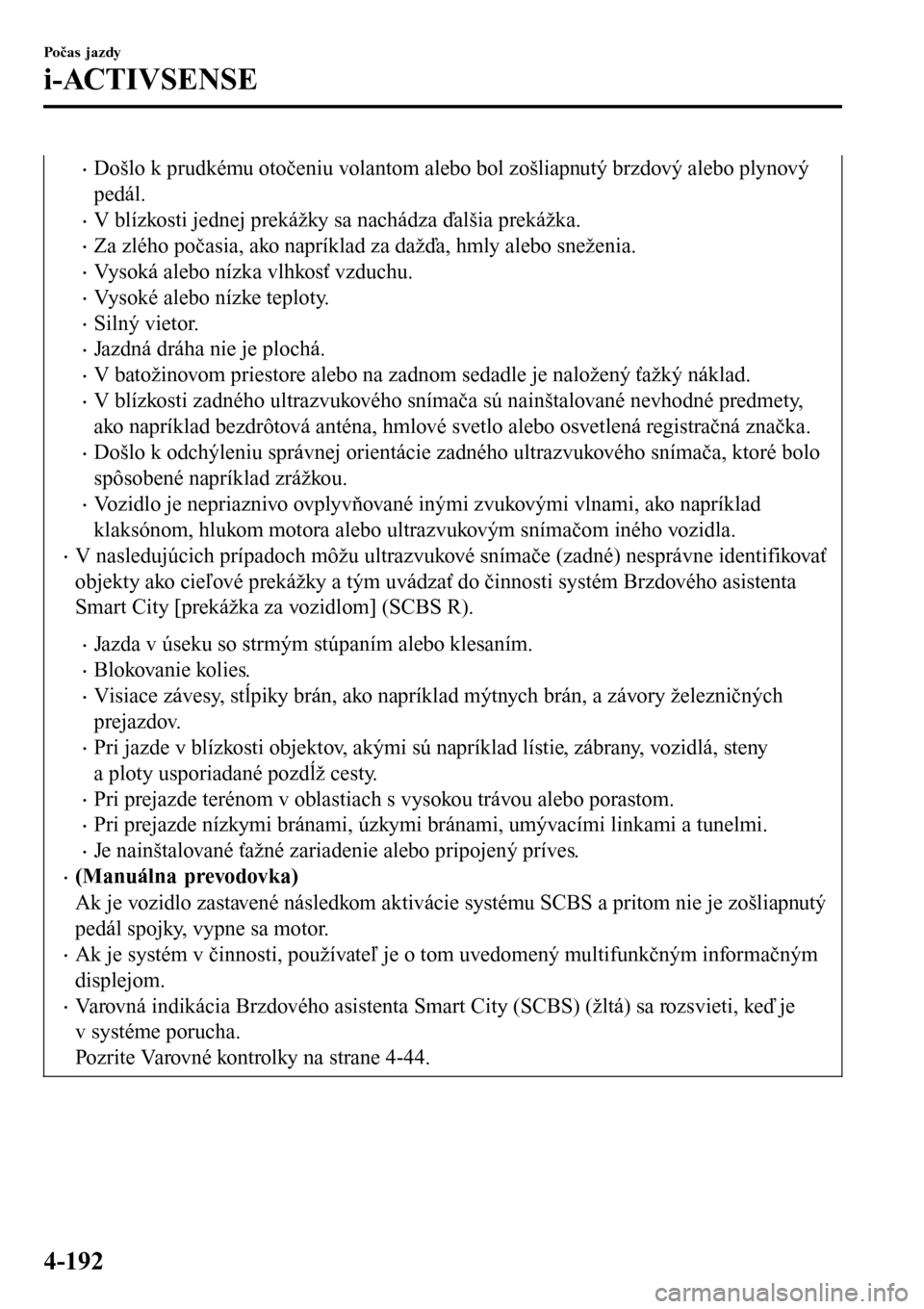

•Došlo k prudkému otočeniu volantom alebo bol zošliapnutý brzdový alebo plynový
pedál.
•V blízkosti jednej prekážky sa nachádza ďalšia prekážka.
•Za zlého počasia, ako napríklad za dažďa, hmly alebo sneženia.
•Vysoká alebo nízka vlhkosť vzduchu.
•Vysoké alebo nízke teploty.
•Silný vietor.
•Jazdná dráha nie je plochá.
•V batožinovom priestore alebo na zadnom sedadle je naložený ťažký náklad.
•V blízkosti zadného ultrazvukového snímača sú nainštalované nevhodné predmety,
ako napríklad bezdrôtová anténa, hmlové svetlo alebo osvetlená registračná značka.
•Došlo k odchýleniu správnej orientácie zadného ultrazvukového snímača, ktoré bolo
spôsobené napríklad zrážkou.
•Vozidlo je nepriaznivo ovplyvňované inými zvukovými vlnami, ako napríklad
klaksónom, hlukom motora alebo ultrazvukovým snímačom iného vozidla.
•V nasledujúcich prípadoch môžu ultrazvukové snímače (zadné) nesprávne identifikovať
objekty ako cieľové prekážky a tým uvádzať do činnosti systém Brzdového asistenta
Smart City [prekážka za vozidlom] (SCBS R).
•Jazda v úseku so strmým stúpaním alebo klesaním.
•Blokovanie kolies.
•Visiace závesy, stĺpiky brán, ako napríklad mýtnych brán, a závory železničných
prejazdov.
•Pri jazde v blízkosti objektov, akými sú napríklad lístie, zábrany, vozidlá, steny
a ploty usporiadané pozdĺž cesty.
•Pri prejazde terénom v oblastiach s vysokou trávou alebo porastom.
•Pri prejazde nízkymi bránami, úzkymi bránami, umývacími linkami a tunelmi.
•Je nainštalované ťažné zariadenie alebo pripojený príves.
•(Manuálna prevodovka)
Ak je vozidlo zastavené následkom aktivácie systému SCBS a pritom nie je zošliapnutý
pedál spojky, vypne sa motor.
•Ak je systém v činnosti, používateľ je o tom uvedomený multifunkčným informačným
displejom.
•Varovná indikácia Brzdového asistenta Smart City (SCBS) (žltá) sa rozsvieti, keď je
v systéme porucha.
Pozrite Varovné kontrolky na strane 4-44.
Počas jazdy
i-ACTIVSENSE
4-192

tIndikačná kontrolka brzdového
asistenta Smart City (SCBS)
(červená)
Keď je Brzdový asistent Smart City
(SCBS) aktívny, táto indikačná kontrolka
(červená) bliká.
tZobrazenie automatickej aktivácie
bŕzd
Správa „SCBS Automatic Brake
(Automatická aktivácia bŕzd systémom
SCBS)” sa zobrazuje na multifunkčnom
displeji alebo na aktívnom projekčnom
displeji, keď SCBS ovláda brzdy.
Aktívny projekčný displej Multifunkčný displej
SCBS
Automatické
brzdenie
SCBS
Automatické brzdenie
POZNÁMKA
•Zvuková signalizácia varujúca pred
hroziacou zrážkou znie prerušovane,
keď SCBS ovláda brzdy.
•Ak je vozidlo zastavené následkom
uvedenia systému SCBS do činnosti
a pritom nie je zošliapnutý brzdový
pedál, po uplynutí asi 2 sekúnd
zaznie raz varovný zvukový signál
a aktivácia bŕzd systémom SCBS sa
automaticky zruší.
ttZastavenie činnosti systému
brzdového asistenta Smart City
[prekážka za vozidlom] (SCBS R)
Činnosti Systému Brzdového asistenta
Smart City [prekážka za vozidlom] (SCBS
R) je možné dočasne deaktivovať.
Ak je systém Brzdového asistenta Smart
City [prekážka za vozidlom] (SCBS R)
vypnutý, rozsvieti sa indikačná kontrolka
vypnutého brzdového asistenta Smart City
(SCBS).
Keď motor znovu naštartujete, bude systém
opäť zapnutý.
Keď stlačíte spínač DSC OFF, aby ste
zastavili činnosť systému DSC, zastaví sa
taktiež činnosť systému brzdového
asistenta Smart City [prekážka za
vozidlom] (SCBS R) a rozsvieti sa
indikačná kontrolka vypnutého brzdového
asistenta Smart City (SCBS).
Po č a s ja zdy
i-ACTIVSENSE
4-193

Bez spínača SCBS OFF
Pozrite Možnosti vlastného nastavenia
na strane 9-18.
So spínačom SCBS OFF
Stlačením spínača SCBS OFF vypnete
systém. Indikačná kontrolka vypnutého
brzdového asistenta Smart City (SCBS)
v prístrojovom paneli sa rozsvieti.
Opätovným stlačením spínača systém opäť
zapnete. Indikačná kontrolka vypnutého
brzdového asistenta Smart City (SCBS)
zhasne.
Počas jazdy
i-ACTIVSENSE
4-194

Inteligentný brzdový asistent (SBS)*
Systém inteligentného brzdového asistenta (SBS) upozorňuje vodiča na možný náraz
pomocou displeja a varovného zvukového signálu, pokiaľ radarový snímač (predný) a predná
snímacia kamera (FSC) určí, že existuje možnosť kolízie s vozidlom vpredu, keď vozidlo ide
rýchlosťou približne 15 km/h alebo vyššou. Naviac, pokiaľ radarový snímač (predný)
a predná snímacia kamera (FSC) určí, že náraz je nevyhnutný, je aktivované automatické
ovládanie bŕzd, aby boli zmiernené škody v prípade nárazu.
Navyše, keď vodič zošliapne brzdový pedál, systém napomôže prudkému zabrzdeniu.
(Brzdový asistent (brzdový asistent SCB))
VA R O VA N I E
Nespoliehajte iba na systém inteligentného brzdového asistenta (SBS) a vždy
jazdite opatrne:
Účelom inteligentného brzdového asistenta (SBS) je iba zmierniť škody v prípade
kolízie, nie kolízii zabrániť. Jeho schopnosť detegovať prekážku je obmedzená, a to
v závislosti od prekážky, poveternostných podmienok alebo podmienok na ceste.
Ak použijete nesprávne plynový pedál alebo brzdový pedál, môže dôjsť k nehode.
Vždy skontrolujte bezpečnosť okolia vozidla a používajte správne plynový pedál
a brzdový pedál tak, aby ste udržali bezpečnejšiu vzdialenosť od vozidiel pred
vami alebo od blížiacich sa vozidiel.
UPOZORNENIE
V nasledujúcich prípadoch systém vypnite, aby ste zabránili jeho nesprávnej funkcii:
•Vozidlo je ťahané alebo ťahá iné vozidlo.
•Vozidlo sa nachádza na zdviháku podvozka.
•Pri jazde po nerovných cestách, ako napríklad v hustej tráve alebo v teréne.
POZNÁMKA
•Systém inteligentného brzdového asistenta (SBS) je funkčný, keď sú splnené všetky
z nasledujúcich podmienok:
•Zapaľovanie je zapnuté.
•Systém inteligentného brzdového asistenta (SBS) je zapnutý.
•Rýchlosť vozidla je približne 15 km/h alebo vyššia.
•Relatívna rýchlosť medzi vaším vozidlom a vozidlom pred vami je približne 15 km/h
alebo viac.
Po č a s ja zdy
i-ACTIVSENSE
*Niektoré modely.4-195

•Systém riadenia jazdnej stability (DSC) nefunguje.
•Systém inteligentného brzdového asistenta (SBS) nemusí fungovať za nasledujúcich
podmienok:
•Keď vozidlo rýchlo zrýchli a príliš sa priblíži k vozidlu pred ním.
•Vozidlo ide rovnakou rýchlosťou ako vozidlo pred vami.
•Vodič zošliapne plynový pedál.
•Brzdový pedál je zošliapnutý.
•Vodič otočí volantom.
•Vodič pohne voliacou pákou.
•Sú použité ukazovatele smeru.
•Ak nie je vpredu idúce vozidlo vybavené koncovými svetlami alebo má tieto koncové
svetlá vypnuté.
•Ak sa na multifunkčnom informačnom displeji zobrazujú varovania a správy, ako
napríklad upozornenie na znečistené čelné sklo, súvisiace s prednou snímacou
kamerou (FSC).
•Hoci systém aktivujú dvojstopové vozidlá, môže radarový snímač (predný) detegovať aj
nasledujúce objekty, stanoviť, že sú prekážkou, a aktivovať systém inteligentného
brzdového asistenta (SBS).
•Na ceste sa nachádzajú nejaké objekty na vjazde do zatáčky (vrátane zvodidiel
a snehových závejov).
•V náprotivnom jazdnom pruhu sa objaví vozidlo pri prechádzaní zatáčkou.
•Pri prejazde cez úzky most.
•Pri prechádzaní pod nízkou bránou alebo skrz tunel alebo úzku bránu.
•Pri vjazde do podzemného parkoviska.
•Kovové predmety, hrbole alebo vyčnievajúce objekty na ceste.
•Pokiaľ sa náhle priblížite k vozidlu pred vami.
•Pri prejazde oblasťou s vysokou trávou alebo porastom.
•Jednostopové vozidlá ako motocykle alebo bicykle.
•Chodci alebo nekovové predmety ako stojace stromy.
•Ak je systém v činnosti, používateľ je o tom upovedomený na aktívnom projekčnom
displeji.
•Varovná indikácia inteligentného brzdového asistenta (SCBS) (žltá) sa objaví, keď je
v systéme porucha.
Pozrite Varovné kontrolky na strane 4-43.
Počas jazdy
i-ACTIVSENSE
4-196

tIndikačná kontrolka inteligentného
brzdového asistenta (SBS) (červená)
Keď je Inteligentný brzdový asistent (SBS)
aktívny, táto indikačná kontrolka (červená)
bliká.

tVarovanie pred kolíziou
Ak existuje možnosť kolízie s vozidlom
vpredu, zaznie súvislý zvukový signál
a na aktívnom projekčnom displeji sa
zobrazí varovanie.
BRZDI !
ttZastavenie činnosti systému
inteligentného brzdového asistenta
(SBS)
Činnosť systému Inteligentného brzdového
asistenta (SBS) je možné dočasne
deaktivovať.
Pozrite Možnosti vlastného nastavenia
na strane 9-18.
Keď je systém inteligentného brzdového
asistenta (SBS) vypnutý, rozsvieti sa
indikačná kontrolka vypnutého
inteligentného brzdového asistenta (SBS).
Keď motor znovu naštartujete, bude systém
opäť zapnutý.
POZNÁMKA
Ak je vypnutá činnosť systému
inteligentného brzdového asistenta
(SBS), je súčasne vypnutá činnosť
brzdového asistenta Smart City
(SCBS).
Po č a s ja zdy
i-ACTIVSENSE
4-197

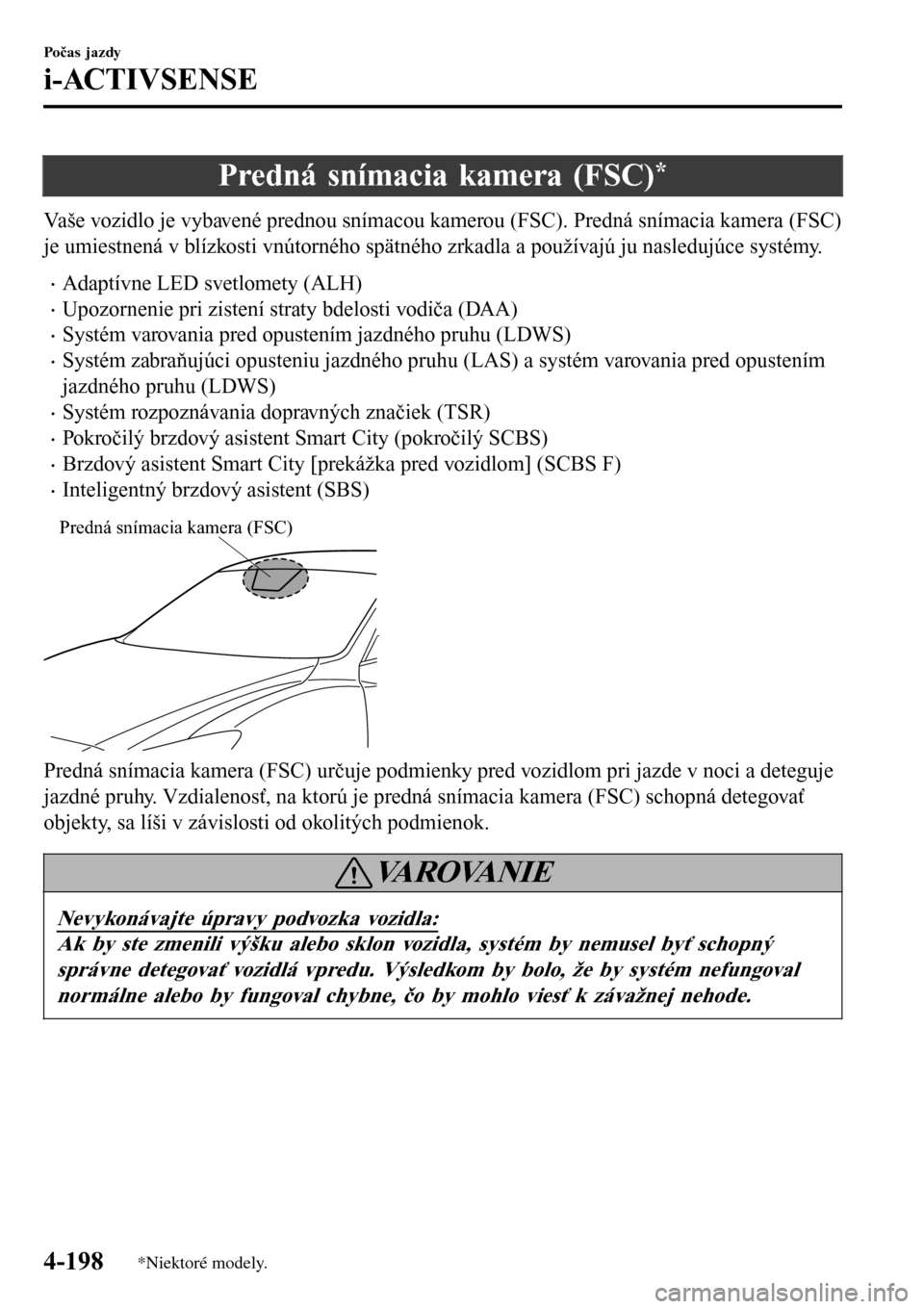

Predná snímacia kamera (FSC)*
Vaše vozidlo je vybavené prednou snímacou kamerou (FSC). Predná snímacia kamera (FSC)
je umiestnená v blízkosti vnútorného spätného zrkadla a používajú ju nasledujúce systémy.
•Adaptívne LED svetlomety (ALH)
•Upozornenie pri zistení straty bdelosti vodiča (DAA)
•Systém varovania pred opustením jazdného pruhu (LDWS)
•Systém zabraňujúci opusteniu jazdného pruhu (LAS) a systém varovania pred opustením
jazdného pruhu (LDWS)
•Systém rozpoznávania dopravných značiek (TSR)
•Pokročilý brzdový asistent Smart City (pokročilý SCBS)
•Brzdový asistent Smart City [prekážka pred vozidlom] (SCBS F)
•Inteligentný brzdový asistent (SBS)
Predná snímacia kamera (FSC)
Predná snímacia kamera (FSC) určuje podmienky pred vozidlom pri jazde v noci a deteguje
jazdné pruhy. Vzdialenosť, na ktorú je predná snímacia kamera (FSC) schopná detegovať
objekty, sa líši v závislosti od okolitých podmienok.
VA R O VA N I E
Nevykonávajte úpravy podvozka vozidla:
Ak by ste zmenili výšku alebo sklon vozidla, systém by nemusel byť schopný
správne detegovať vozidlá vpredu. Výsledkom by bolo, že by systém nefungoval
normálne alebo by fungoval chybne, čo by mohlo viesť k závažnej nehode.
Počas jazdy
i-ACTIVSENSE
4-198*Niektoré modely.
