Główna tablica bezpieczników w przedziale silnikowym - blok PCB (Nu 2.0 MPI)
Nazwa
bezpiecznikaSymbolWartość
nominalnaZabezpieczony obwód
SNSR2 f0 AZawór elektromagnetyczny sterujący usuwaniem par paliwa z pochłaniacza, zawór elektro b
magnetyczny zmiennego kolektora ssącego, blok połączeniowy w przedziale silnikowym
(przek. 2, przek. 9), zawór elektromagnetyczny zimnego rozruchu
ECU2 f5 APCM
ECU f f0 A b
INJ. f5 AWtryskiwacz  f b4
SNSR f f5 ACzujnik tlenu (przed katalizatorem), czujnik tlenu (za katalizatorem)
IGN. f5 ACewka zapłonowa  f b4, kondensator
SNSR320 APrzekaźnik pompy paliwa, zawór sterujący oleju  f, zawór sterujący oleju 2
HORN f0 APrzekaźnik sygnału dźwiękowego
ECU5 f0 APCM
SNSR420 A b
ABS3 f5 AModuł sterujący ABS/ESC, wielofunkcyjne gniazdo diagnostyczne
TCU2 f5 ACzujnik prędkości jazdy, przełącznik zakresów skrzyni biegów, blok połączeniowy
w przedziale silnikowym (bezp. F f7)
ECU420 APCM
ECU3 f0 APCM
F/PUMP20 APrzekaźnik pompy paliwowej
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 75

Obsługa
7-76

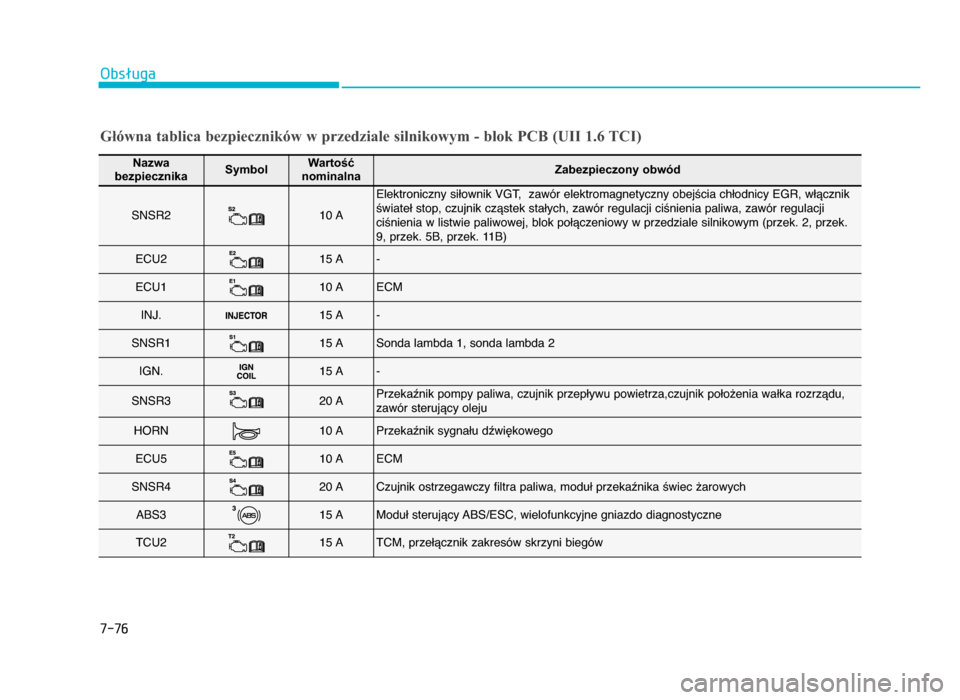

Główna tablica bezpieczników w przedziale silnikowym - blok PCB (UII 1.6 TCI)
Nazwa
bezpiecznikaSymbolWartość
nominalnaZabezpieczony obwód
SNSR2 f0 A
Elektroniczny siłownik VGT, zawór elektromagnetyczny obejścia chłodnicy EGR, włącznik
świateł stop, czujnik cząstek stałych, zawór regulacji ciśnienia paliwa, zawór regulacji
ciśnienia w listwie paliwowej, blok połączeniowy w przedziale silnikowym (przek. 2, przek. 9, przek. 5B, przek.  f fB)
ECU2 f5 A b
ECU f f0 AECM
INJ. f5 A b
SNSR f f5 ASonda lambda  f, sonda lambda 2
IGN. f5 A b
SNSR320 APrzekaźnik pompy paliwa, czujnik przepływu powietrza,czujnik położenia wałka rozrządu,
zawór sterujący oleju
HORN f0 APrzekaźnik sygnału dźwiękowego
ECU5 f0 AECM
SNSR420 ACzujnik ostrzegawczy filtra paliwa, moduł przekaźnika świec żarowych
ABS3 f5 AModuł sterujący ABS/ESC, wielofunkcyjne gniazdo diagnostyczne
TCU2 f5 ATCM, przełącznik zakresów skrzyni biegów
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 76

7-77
7
Obsługa
Główna tablica bezpieczników w przedziale silnikowym - blok PCB (UII 1.6 TCI)
Nazwa
bezpiecznikaSymbolWartość
nominalnaZabezpieczony obwód
ECU420 A b
ECU3 f0 AECM
F/PUMP20 APrzekaźnik pompy paliwowej
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 77

7-78
Obsługa
żARÓWKI
Większość żarówek najlepiej wymie b
niać w autoryzowanej stacji obsługi
HYUNDAI. W wielu przypadkachwymiana żarówek jest utrudniona,
ponieważ w celu uzyskania dostępu
do nich należy wymontować inne
elementy pojazdu. Uwaga ta dotyczyzwłaszcza demontażu zespołu
reflektorów w celu uzyskania dostę b pu do żarówki (żarówek).
Nieprawidłowo wykonany demon b
taż/montaż zespołu reflektorów
może spowodować uszkodzenie
po jazdu. P
rzy wymianie przepalonych żaró-
wek należy upewnić się, że do wymiany zastosowano żarówkę o
tej samej mocy. W przeciwnym
razie może dojść do przepalenia
bezpiecznika lub uszkodzenia
obwodu elektrycznego.
Informacja
Po jeździe podczas obfitego deszczu
lub po umyciu samochodu soczewki
reflektorów i tylnych świateł mogą wydawać się zamglone. Spowodowane
jest to różnicą temperatur międzywnętrzem lampy a otoczeniem.
J

est to zjawisko identyczne ze skra-
planiem się pary na wewnętrznych powierzchniach szyb podczas deszczu
i nie oznacza usterki pojazdu. Jeżeli
woda dostanie się do obwodów żaró-
wek lampy, zalecamy sprawdzenie
systemu w autoryzowanej stacji obsłu-
gi HYUNDAI.
UWAGAi
W przypadku braku odpowied- nich narzędzi, odpowiednich
żarówek i doświadczenia należy zwrócić się do autoryzowanej
stacji obsługi HYUNDAI. W wielu przypadkach wymiana żarówek jest utrudniona, ponieważ w celuuzyskania dostępu do nich nale- ży wymontować inne elementypojazdu. Uwaga ta dotyczy
zwłaszcza demontażu zespołu
reflektorów w celu uzyskania
dostępu do żarówki (żarówek).
Nieprawidłowo wykonany
demontaż\b montaż zespołu
reflektorów może spowodować
uszkodzenie pojazdu.
OSTROŻNIE
Przed podjęciem prac związa-
nych z lampami: mocno zacią-
gnąć hamulec postojowy, upew-
nić się, że kluczyk zapłonu usta-
wiony jest w położeniu
LOCK\bOFF, i wyłączyć światła,
aby uniknąć nagłego ruszenia
pojazdu, oparzeń lub porażenia
prądem elektrycznym.
OSTRZEŻENIE
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 78

7-79
7
Obsługa
Informacja
Kształt strumienia światła z reflekto-
rów jest asymetryczny. W przypadku podróży do innego kraju, w którym
obowiązuje ruch lewostronny, powodu-
je to oślepianie kierowców pojazdów
nadjeżdżających z naprzeciwka. Aby
zapobiec oślepianiu wprowadzono
dyrektywę ECE wymagającą zastoso-
wania kilku rozwiązań technicznych
(np. automatyczny system zmiany, ekran przylegający, celowanie w dół).
Reflektory tego samochodu są zapro- jektowane w taki sposób, aby nie ośle-
piały kierowców pojazdów nadjeżdża-
jących z naprzeciwka. Nie ma więc
potrzeby wymiany reflektorów w cza- sie podróży do kraju, w którym obo-
wiązuje ruch lewostronny.
Wymiana żarówek reflektorów,
świateł pozycyjnych,
kierunkowskazów i lamp
przeciwmgielnychTyp A - Standard
( f) Reflektor (światła mijania)
(2) Reflektor (światła drogowe)
(3) Kierunk owskaz
(

4) Światło pozycyjne
(5) Światło do jazdy dziennej
(6) Światło przeciwmgielne (opcja)
i
OAD075048
n bez świateł przeciwmgielnych
OAD07503 f
n ze światłami przeciwmgielnymi
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 79

7-80
Obsługa
Reflektory (żarówki halogenowe)
• Z żarówkami należy obchodzić sięostrożnie, unikając zarysowań
i wytarcia. Jeżeli żarówki są zapa b
lone, nie mogą stykać się z ciecza b
mi.
• Nigdy nie dotykać szkła żarówki palcami. Na szkle może pozostać
tłuszcz, który powoduje przegrza b
nie i przepalenie się żarówki.
• Żarówka może być eksploatowana wyłącznie po zamontowaniu
w reflektorze.
• Jeżeli żarówka zostanie uszk odzo b
n

a lub pęknie, należy ją niezwłocz b
nie wymienić, a zużytą żarówkę ostrożnie wyrzucić.  f. Otworzyć maskę silnika.
2. Odłączyć ujemny przewód aku b mulatora.
3. Zdjąć osłonę żarówki reflektora, obracając w kierunku przeciwnymdo ruchu wskazówek zegara.
4. Rozłączyć złącze oprawy żarówki reflektora.
5. Zdjąć drut mocujący żarówkę reflektora, naciskając jeden
koniec i wypychając go do góry.
6. Wyjąć żarówkę z zespołu reflektora.
7

. Zamontować nową żarówkę reflektora i zatrzasnąć drut mocu b
jący, wkładając w wycięcie nażarówce.
OLMB073042L
•Z żarówkami halogenowymi
trzeba obchodzić się ostrożnie. Żarówki halogenowe wypełnio-ne są gazem pod ciśnieniem. W przypadku uszkodzenia
żarówka może wybuchnąć, roz-rzucając wokół odłamki szkła.
•Podczas wymiany żarówek
zakładać okulary ochronne.
Przed podjęciem prac związa- nych z żarówką należy pozosta-wić ją do ochłodzenia.
OSTRZEŻENIE
OAD075032
Światła
drogoweŚwiatła
mijania
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 80

7-8\b
7
Obsługa
8. Podłączyć złącze oprawy żarówkireflektora.
9. Założyć osłonę żarówki reflektora, obracając w kierunku zgodnym z ruchem wskazówek zegara.
Informacja
Po wypadku lub wymianie zespołu
reflektora zalecamy regulację świateł
w autoryzowanej stacji obsługi HYUNDAI.
Lampa kierunkowskazu
 f. Otworzyć maskę silnika.
2. Odłączyć ujemny przewód aku b mulatora.
3. Wymontować oprawę z lampy, obracając ją w kierunku przeciw  b
n

ym do ruchu wskazówek zegara,
aż zaczepy oprawy znajdą się
w jednej linii z wycięciami lampy.
4. Wyjąć żarówkę z oprawy, wciska b jąc i obracając w kierunku prze b
ciwnym do ruchu wskazówek
zegara, aż zaczepy żarówki znaj b
dą się w jednej linii z wycięciami
oprawy. Wyciągnąć żarówkę
z oprawy. 5. Włożyć nową żarówkę w oprawę
i obrócić aż do zatrzaśnięcia.
6. Zamontować oprawę w zespole lampy, dopasowując zac zepy
oprawy do wycięć w zespole
l

ampy.
7. Wcisnąć oprawę w zespół lampy i obrócić w kierunku zgodnym
z ruchem wskazówek zegara.
Światła do jazdy dziennej\bŚwiatła
pozycyjne\bŚwiatła przeciwmgielne
Jeżeli diody LED nie świecą, zaleca b
my przeprowadzenie kontroli syste b
mu w autoryzowanej stacji obsługi
HYUNDAI.
i
OAD075033
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 8 f

7-82
Obsługa
Typ B - światła do jazdy dzien-
nej LED
( f) Reflektor (światła mijania)
(2) Reflektor (światła drogowe)
(3) Kierunkowskaz
(4) Światło pozycyjne/do jazdydziennej (DRL)
(5) Światło przeciwmgielne
Typ C - reflektory HID
( f) Reflektor (światła mijania)
(2) Reflektor (światła drogowe)
(3) Kierunkowskaz
(4) Światło pozycyjne/do jazdy dziennej (DRL)
(5) Światło przeciwmgielne
Reflektory halogenowe (typ B świa-
tła m
ijania\bdrogowe, Typ C światła
drogowe)OAD07503 f
OAD07503 f
OLMB073042L
•Z żarówkami halogenowymi
trzeba obchodzić się ostrożnie.
Żarówki halogenowe wypełnio-ne są gazem pod ciśnieniem. W przypadku uszkodzeniażarówka może wybuchnąć, roz- rzucając wokół odłamki szkła.
•Podczas wymiany żarówek
zakładać okulary ochronne.
Przed podjęciem prac związa- nych z żarówką należy pozosta-wić ją do ochłodzenia.
OSTRZEŻENIE
