Page 425 of 637

5-47
Jazda samochodem Hyundai
5
Elektroniczny program
stabilizacji toru jazdy (ESC)
(opcja)
Elektroniczny program stabilizacjitoru jazdy (ESC) przeznaczony jest
do stabilizacji toru jazdy podczasskręcania\b Układ ESC sprawdza ustawienie kie-
rownicy i bieżący kierunek jazdy\b
Układ ESC włącza hamowanie
poszczególnych kół i ingeruje
w układ sterowania silnikiem w celu stabilizacji toru jazdy samochodu\b Nie zastępuje bezpiecznego kiero-
wani a s
amochodem\b Zawsze należy
dostosować prędkość do warunków
jazdy\b
\fziałanie układu ESC
Warunki uruchamiania układu
ESC
Gdy kluczyk zapłonowy zostanie
ustawiony w położeniu ON, lampki
kontrolne ESC i ESC OFF zapalą się i zgasną po ok\b 3 sekundach\b Po
zgaśnięciu obu lampek układ ESCjest włączony\b
OAD055010Nie wolno jechać z prędkością
niedostosowaną do warunków
drogowych ani pokonywać
zakrętów z nadmierną prędko-
ścią\b Układ ESC nie zawsze
zapobiega wypadkom\b
Nadmierna prędkość na zakrę- tach, gwałtowne manewry i aqu- aplaning na mokrych nawierzch-niach nadal mogą być przyczyną poważnych wypadków\b
OSTRZEŻENIE
AD PL 5_LM (FL)\bqxd 16-04\3-19 00:15 Page 47
Page 426 of 637

5-48
Jazda samochodem Hyundai
W trakcie działania
Gdy układ ESC działa, miga
jego lampka kontrolna\b
• Przy uruchamianiu hamul-ców w warunkach mogą-
cych doprowadzić do blo-
kady kół można usłyszeć
stuki dochodzące z ha-
mulców lub wyczuć pulso-
wanie pedału hamulca\b
Jest to zjawisko normalne,
wskazujące na aktywność
układu ESC\b
• Po uaktywnieniu układu ESC silnik może nie reagować na naciskanie
pedału przyspieszenia tak, jak w nor- malnych warunkach\b
•
Jeśli w momencie uaktywnienia układu ESC używany jest układ
regulacji prędkości jazdy, to zosta-
nie on automatycznie wyłączony\b
Układ regulacji prędkości jazdy
można ponownie włączyć, gdy
pozwalają na to warunki drogowe\b
Zobacz „Układ regulacji prędko- ści jazdy” w tym rozdziale\b (opcja)
• Przy ruszaniu na błotnistej lub śli- skiej drodze mocne wciśnięcie
pedału przyspiesz enia może nie
s
powodować zwiększenia obrotów
silnika\b Ma to zapewnić stabilność i przyczepność pojazdu i nie jest
objawem problemu\b
Wyłączenie układu ESC
Aby wyłączyć działanie
ESC:
• Stan 1
Nacisnąć krótko przycisk ESC OFF\b
Zapali się lampka kontrolna wyłączo-
nego układu ESC i zostanie wyświe-
tlony komunikat (w samochodach
z zestawem wskaźników Supervison)\b
W tym trybie funkcja kontroli trakcji
(sterowanie s ilnikiem) układu ESC jest
wyłączona, ale nadal działa funkcja
kontroli hamowania (sterowanie
hamulcami) przez układ ESC\b •
Stan \f
Nacisnąć przycisk ESC OFF i przy-
trzymać go dłużej niż 3 sekundy\b
Zapali się lampka kontrolna wyłączo-
nego układu ESC, zostanie wyświe-
tlony komunikat (w samochodach
z zestawem wskaźników Supervison)
oraz rozlegnie się brzęczyk ostrze-
gawczy\b W tym trybie zarówno funk-
cja kon troli trakcji (sterowanie silni-
kiem) jak i funkcja kontroli hamowa-
nia (sterowanie hamulcami) przez układ ESC są wyłączone\b
Jeżeli przy wyłączonym układzie
E
SC kluczyk zapłonu zostanie prze-
kręcony w położenie LOCK/OFF, układ ESC pozostanie wyłączony\b Po uruchomieniu silnika układ ESC
automatycznie włączy się ponownie\b
n Typ AnTyp B
OLF054439N/OLF054101N
nTyp AnTyp B
OTLE055030/OTLE055140
AD PL 5_LM (FL)\bqxd 16-04\3-19 00:15 Page 48
Page 427 of 637

5-49
Jazda samochodem Hyundai
5
Lampki kontrolne
Jeżeli układ ESC działa normalnie,gdy kluczyk w stacyjce zapłonowej
zostanie obrócony w położenie ON,lampka kontrolna zapali się, po czym
zgaśnie\b
Lampka kontrolna układu ESC migapodczas działania układu\b
Jeśli lampka nie zgaśnie, może to
oznaczać usterkę układu ESC\b
W takiej sytuacji należy niezwłocznie
sprawdzić samochód w autoryzowa-
nej stacji obsługi HYUNDAI\b
Lampka kontrolna wyłączo nego
u
kładu ESC zapali się, gdy zostanie
on wyłączony za pomocą przycisku\b Jazda samochodem wyposażo-
nym w opony różnego typu lub
koła o różnych średnicach może
spowodować nieprawidłowe dzia-
łanie układu ESC\b Przed wymianą
opon należy się upewnić, że są
one dopasowane do rozmiaru
obręczy\b Nie wolno jeździć samo-
chodem z oponami lub kołami o różnych rozmiarach\b
Korzystanie z opcji wyłączenia
układu ESC
Podcza s j
azdy
Można tymczasowo wyłączyć układ
ESC, aby ułatwić wyjechanie ze
śniegu lub błota
Aby wyłączyć układ ESC podczas jazdy, należy nacisnąć przycisk
wyłącznika ESC OFF, gdy samochód porusza się po płaskiej nawierzchni\b
UWAGA
n Lampka kontrolna układu ESC miga
n Lampka ostrzegawcza wyłączonego
układu ESC zapala sięMiganie lampki kontrolnej ESC
oznacza, że układ jest aktywny:
Jechać powoli i nie przyspie-szać\b Nie wolno wyłączać ukła- du ESC podczas działania
(lampka kontrolna ESC miga),
gdyż grozi to utratą panowania
na pojazdem i wypadkiem\b
OSTRZEŻENIE
AD PL 5_LM (FL)\bqxd 16-04\3-19 00:15 Page 49
Page 428 of 637

5-50
Jazda samochodem Hyundai
Aby zapobiec uszkodzeniu skrzy-
ni biegów:
• Nie wolno zezwalać na zbyt szybkie obracanie się kół jednej
osi, gdy świeci się lampka
ostrzegawcza ESC, ABS lub
hamulca postojowego\b Ewentu-
alna naprawa uszkodzeń nie jest objęta gwarancja samochodu\b Należy zmniejszyć dozowanie mocy i nie pozwolić, by kołaobracały się zbyt szybko\b
• Ustawiając pojazd na rolkowym stanowisku testowym, należy
up ewnić s
ię, że układ ESC jest
wyłączony (pali się lampka ESC
OFF)\b
Informacja
Wyłączenie układu ESC nie wpływa
na działanie ABS ani układu hamulco-
wego\b
Układ kontroli stabilności
pojazdu (VSM) (opcja)
Układ kontroli stabilności pojazdu
(VSM) jest jedną z funkcji
Elektronicznego program stabilizacji toru jazdy (ESC)\b Pomaga on utrzy- mać tor jazdy podczas przyspiesza-nia lub hamowania na śliskiejnawierzchni, gdy rozkład przyczepno-
ści czterech kół stanie się nierówny\b
\fziałanie systemu VSM
Warunki uruchamiania układu
ESC
Układ VSM działa, gdy:
• Włączony jest układ ESC\b
• Prędkość przekracza 15 km/h pod- czas jazdy w zakręcie\b
• Prędkość przekracza \f0 km/h pod- czas hamowania na nierównej lub
śliskiej drodze\b
W trakcie działania
Przy uruchamianiu hamulców
w warunkach mogących doprowa-
dzić do blokady kół można usłyszeć s
tuki dochodzące z hamulców lub
wyczuć pulsowanie pedału hamulca\b
Jest to zjawisko normalne, wskazu- jące na aktywność układu VSM\b
UWAGA
i
Używając układu VSM należy przestrzegać następujących
zaleceń:
•ZAWSZE kontrolować pręd-
kość i odległość od innych pojazdów\b Układ VSM nie
zastępuje bezpiecznego kiero- wania samochodem\b
•Należy dostosować prędkośćdo warunków jazdy\b Układ
VSM nie zawsze zapobiega
wypadkom\b Nadmierna pręd- kość, złe warunki pogodowe, śliska lub nierówna nawierzch-nia mogą być przyczyną
poważnego wypadku\b
OSTRZEŻENIE
AD PL 5_LM (FL)\bqxd 16-04\3-19 00:15 Page 50

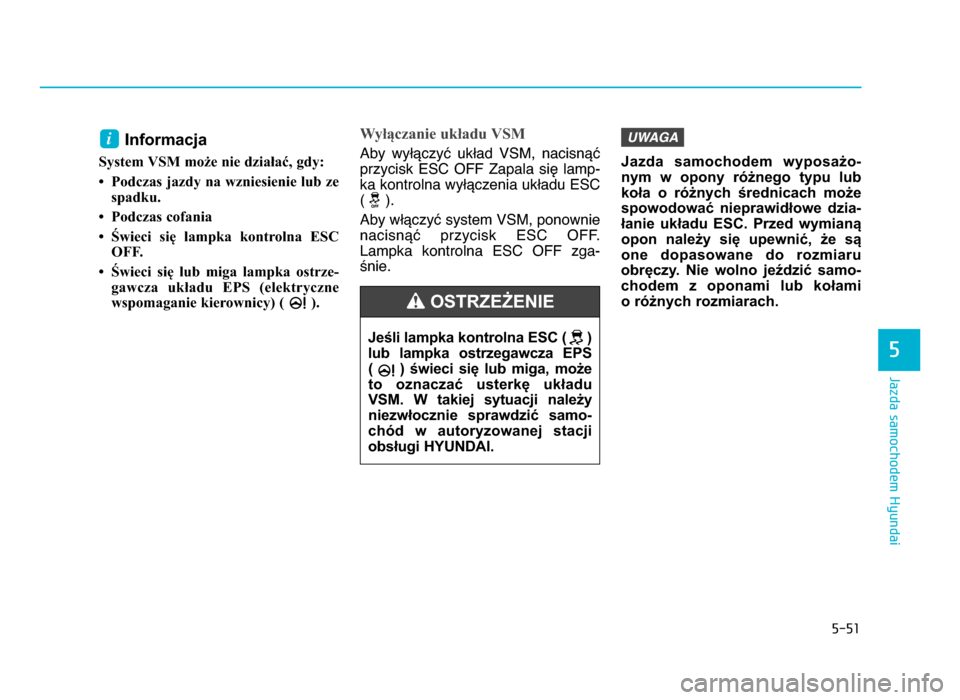

Page 429 of 637

5-51
Jazda samochodem Hyundai
5
Informacja
System VSM może nie działać, gdy: • Podczas jazdy na wzniesienie lub ze spadku\b
• Podczas cofania
• Świeci się lampka kontrolna ESC OFF\b
• Świeci się lub miga lampka ostrze- gawcza układu EPS (elektrycznewspomaganie kierownicy) ( )\b
Wyłączanie układu VSM
Aby wyłączyć układ VSM, nacisnąć
przycisk ESC OFF Zapala się lamp-
ka kontrolna wyłączenia układu ESC
( )\b
Aby włączyć system VSM, ponownie
nacisnąć prz ycisk ESC OFF\b
L
ampka kontrolna ESC OFF zga-
śnie\b Jazda samochodem wyposażo-
nym w opony różnego typu lub koła o różnych średnicach może
spowodować nieprawidłowe dzia-
łanie układu ESC\b Przed wymianą
opon należy się upewnić, że są
one dopasowane do rozmiaru
obręczy\b Nie wolno jeździć samo-
chodem z oponami lub kołami o różnych rozmiarach\b
iUWAGA
Jeśli lampka kontrolna ESC ( )lub lampka ostrzegawcza EPS ( ) świeci się lub miga, może to oznaczać usterkę układu
VSM\b W takiej sytuacji należy niezwłocznie sprawdzić samo-
chód w autoryzowanej stacji
obsługi HYUNDAI\b
OSTRZEŻENIE
AD PL 5_LM (FL)\bqxd 16-04\3-19 00:15 Page 51
Page 430 of 637

5-5\b
Jazda samochodem Hyundai
Układ wspomagania ruszania
pod górę (HAC) (opcja)
Po zatrzymaniu samochodu na stro-
mym podjeździe, kierowca często
ma trudności z ruszeniem, ponieważ
samochód stacza się do tyłu zanim
pedał przyspieszenia zostanie naci- śnięty\b HAC zapobiega staczaniu siępojazdu automatycznie utrzymując włączone hamulce przez około
\f sekundy\b Hamulce są automatycz- nie zwalniane po naciśnięciu pedału
p
rzyspieszenia\b
Informacja
• Układ HAC nie działa, gdy dźwignia selektora jest w położeniu P (parko-wanie) lub N (neutralny)\b
• HAC włącza się nawet wtedy, gdy wyłączono układ ESC\b Natomiast
nie włączy się w przypadku usterki
ESC\b
Sygnalizacja awaryjnego
hamowania (ESS) (opcja)
System sygnalizacji awaryjnego
hamowania ostrzega kierowcę jadą- cego z tyłu o gwałtownym hamowa-
niu, włączając pulsujące światła stop\b
S
ystem włącza się, gdy:
• Pojazd gwałtownie się zatrzymuje (wartość opóźnienia przekracza 7
m/s\f przy prędkości jazdy powyżej
55 km/h)\b
• Włączy się układ ABS\b Gdy prędkość spadnie poniżej 40 km/h i układ ABS dezaktywuje się lub nagłehamowanie zostanie przerwane, świa- tła stop przestają migać i automatycz- nie włączają się światła awaryjne\b
i
Układ HAC jest uaktywniany
tylko na około \f sekundy,
zawsze przy ruszaniu należy więc naciskać pedał przyspie-
szenia\b
OSTRZEŻENIE
AD PL 5_LM (FL)\bqxd 16-04\3-19 00:15 Page 5\f
Page 431 of 637

5-53
Jazda samochodem Hyundai
5
Światła awaryjne wyłączają się, gdyprędkość pojazdu po zatrzymaniu
przekroczy 10 km/h\b Wyłączą się one również po chwili jazdy z małą pręd-kością\b Kierowca może też wyłączyć je ręcznie naciskając włącznik świateławaryjnych\b
Informacja
Sygnalizacja awaryjnego hamowania
(ESS) nie zadziała, jeśli są już włączo-
ne światła awaryjne\b
Praktyczne wskazówki dotyczące prawidłowego
hamowania
Sygnalizacja awaryjnego hamowa-
n
ia (ESS) nie zadziała, jeśli są już
włączone światła awaryjne\b
Mokre hamulce mogą być niebez-
pieczne\b Hamulce mogą zamoknąć
przy przejeżdżaniu przez kałuże lub podczas mycia samochodu\b Przy
mokrych hamulcach droga hamowa-
nia wydłuży się\b Mokre hamulce mogą spowodować ściąganie pojaz-
du na jedną stronę podczas hamo-
wania\b Aby wysuszyć hamulce, należy kilka-
krotnie lekko zahamować podczas
jazdy
a
ż do przywrócenia ich normal-
nego działania\b Należy zachować
ostrożność i w każdej chwili zacho-
wywać panowanie nad pojazdem\b
Jeżeli nie zostanie przywrócone nor-
malne działanie hamulców, należy niezwłocznie zatrzymać samochód w bezpieczny sposób i skontaktować
się z autoryzowaną stacją obsługi
HYUNDAI\b NIE WOLNO prowadzić samochodu,
opierając stopę na pedale hamulca\b
Nawet lekki, ale długotrwały nacisk
n a p
edał hamulce może doprowa-
dzić do przegrania hamulców,
a także szybszego ich zużycia lub
uszkodzenia\b
Jeżeli podczas jazdy nastąpi spadek ciśnienia w ogumieniu, należy deli-
katnie zahamować, utrzymując kie-runek jazdy na wprost\b Po osiągnię-ciu odpowiednio niskiej prędkości należy zjechać z drogi i zatrzymać
się w bezpiecznym miejscu\b
Aby uniknąć staczania się samocho-
du, podczas postoju należy mocno
wcisnąć p
edał hamulca\b
i
Przed opuszczeniem pojazdu
doprowadzić do całkowitego
zatrzymania pojazdu i naciskać
pedał hamulca\b Przesunąć
dźwignię selektora w położenie
P (parkowanie), włączyć hamu-
lec postojowy i ustawić przy-
cisk uruchamiania/wyłączania
silnika w położeniu OFF\b
Samochód z nie do końca zacią- gniętym hamulcem postojowym
może się przemieścić i uderzyć
inny pojazd lub człowieka\b
Przed opuszczeniem pojazdu
ZAWSZE należy w łączyć h
amu-
lec postojowy\b
OSTRZEŻENIE
AD PL 5_LM (FL)\bqxd 16-04\3-19 00:15 Page 53
Page 432 of 637

5-54
System ISG pomaga zmniejszyć
zużycie paliwa przez automatyczne wyłączenie silnika w przypadku
zatrzymania się pojazdu (np\b czer-
wone światło, znak stop, korek)\b
Silnik jest automatycznie uruchamia-
ny natychmiast po wykryciu warun-
ków uruchomienia\b
System ISG jest włączany przy każ- dym uruchomieniu silnika\b
Informacja
Po automatycznym uruchomieniu sil-
nika przez system ISG niektóre lamp- ki ostrzegawcze (ABS, ESC, ESC
O
FF, EPS lub lampka ostrzegawcza
hamulca postojowego) mogą się na kilka sekund zapalić\b Nie oznacza to
usterki systemu ISG\b
Aktywacja systemu ISG
Auto stop
(Automatyczne wyłączanie silnika)
Aby wyłączyć silnik w trybie wyłą-
czania na biegu jałowym, należy
1\b Zmniejszyć prędkość do 0 km/h\b
\f\b Dźwignia selektora w położeniu D (jazda) lub N (neutralne)\b
3\b Nacisnąć pedał hamulca\b
Silnik wyłączy si ę, a w zespole
wskaźników zapali się zielony
w
skaźnik auto stop ( )\b
Informacja
Po wcześniejszym wyłączeniu silnika na biegu jałowym musi zostać osią-
gnięta prędkość przynajmniej 8 km/h\b
i
i
SYST\bM ISg (WYŁąCZANI\b I uRuCHAMIANI\b SIlNIKA NA bI\bgu \fAŁOWYM) (OPC\fA)
Jazda samochodem Hyundai
OAD055014
AD PL 5_LM (FL)\bqxd 16-04\3-19 00:15 Page 54
