2015 TOYOTA COROLLA Betriebsanleitungen (in German)

1052. Kombiinstrument
2
Instrumententafel
COROLLA_TMMT_EM (OM12J76M)
ACHTUNG
■Anzeige bei niedrigen Temperaturen
Nutzen Sie die Anzeige erst, nachdem sich der Innenraum des Fahrzeugs erwärmt
hat. Bei extrem niedrigen Temperaturen reagiert der Anzeigemonitor möglicherweise
langsam und Änderungen bei der Anzeige werden verzögert.
Beispielsweise gibt es eine Verzögerung zwischen dem Schalten des Fahrers und
der Anzeige der neuen Gangzahl auf dem Display. Diese Verzögerung kann dazu
führen, dass der Fahrer erneut herunterschaltet. Dadurch kommt es zu heftiger und
übermäßiger Motorbremswirkung und möglicherweise zu einem Unfall mit Todes-
folge oder schweren Verletzungen.
■Vorsichtsmaßnahmen beim Einrichten der Anzeige
Stellen Sie sicher, dass das Fahrzeug an einer gut durchlüfteten Stelle geparkt ist, da
der Motor während der Einrichtung der Anzeige laufen muss. In einer abgeschlosse-
nen Umgebung, wie einer Garage, können sich Abgase inklusive schädlichen Koh-
lenmonoxids (CO) sammeln und ins Fahrzeug gelangen. Dies kann zum Tode bzw.
zu schwerwiegenden Gesundheitsrisiken führen.
HINWEIS
■Zur Vermeidung von Schäden des Motors und seiner Bestandteile
●Lassen Sie den Zeiger des Drehzahlmessers nicht in den roten Bereich der maxi-
malen Motordrehzahl wandern.
●Der Motor kann überhitzen, wenn die Kühlmittel-Temperaturanzeige den roten
Bereich erreicht. Halten Sie das Fahrzeug in diesem Fall sofort an einer sicheren
Stelle an und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist.
(→S. 586)
Corolla TMMT_OM_EM_OM12J76M.book 105 ページ ２０１５年２月２日　月曜日　午後５時１０分

1062. Kombiinstrument
COROLLA_TMMT_EM (OM12J76M)

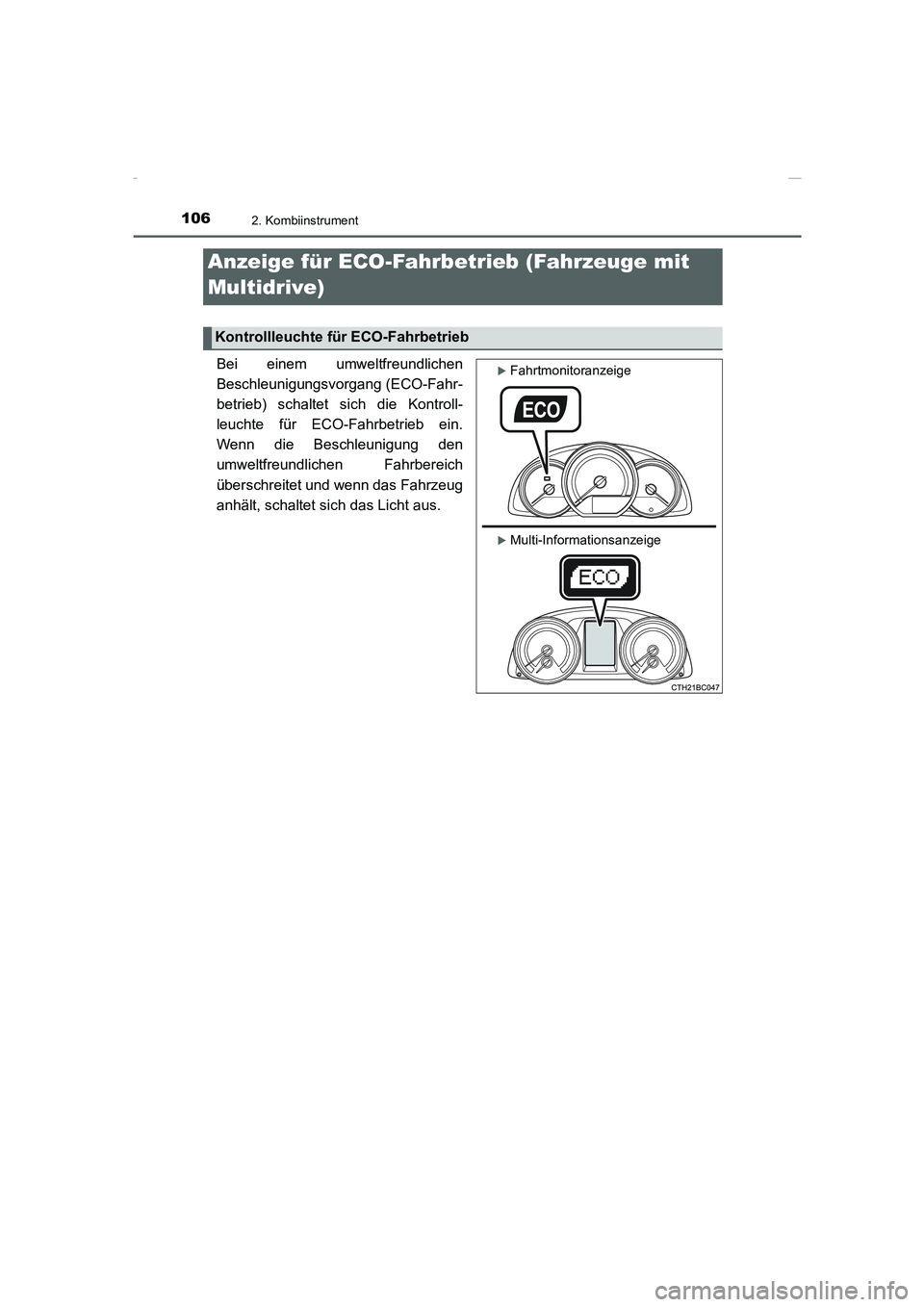

Bei einem umweltfreundlichen
Beschleunigungsvorgang (ECO-Fahr-
betrieb) schaltet sich die Kontroll-
leuchte für ECO-Fahrbetrieb ein.
Wenn die Beschleunigung den
umweltfreundlichen Fahrbereich
überschreitet und wenn das Fahrzeug
anhält, schaltet sich das Licht aus.
Anzeige für ECO-Fahrbetrieb (Fahrzeuge mit
Multidrive)
Kontrollleuchte für ECO-Fahrbetrieb
XFahrtmonitoranzeige
XMulti-Informationsanzeige
Corolla TMMT_OM_EM_OM12J76M.book 106 ページ ２０１５年２月２日　月曜日　午後５時１０分

1072. Kombiinstrument
2
Instrumententafel
COROLLA_TMMT_EM (OM12J76M)

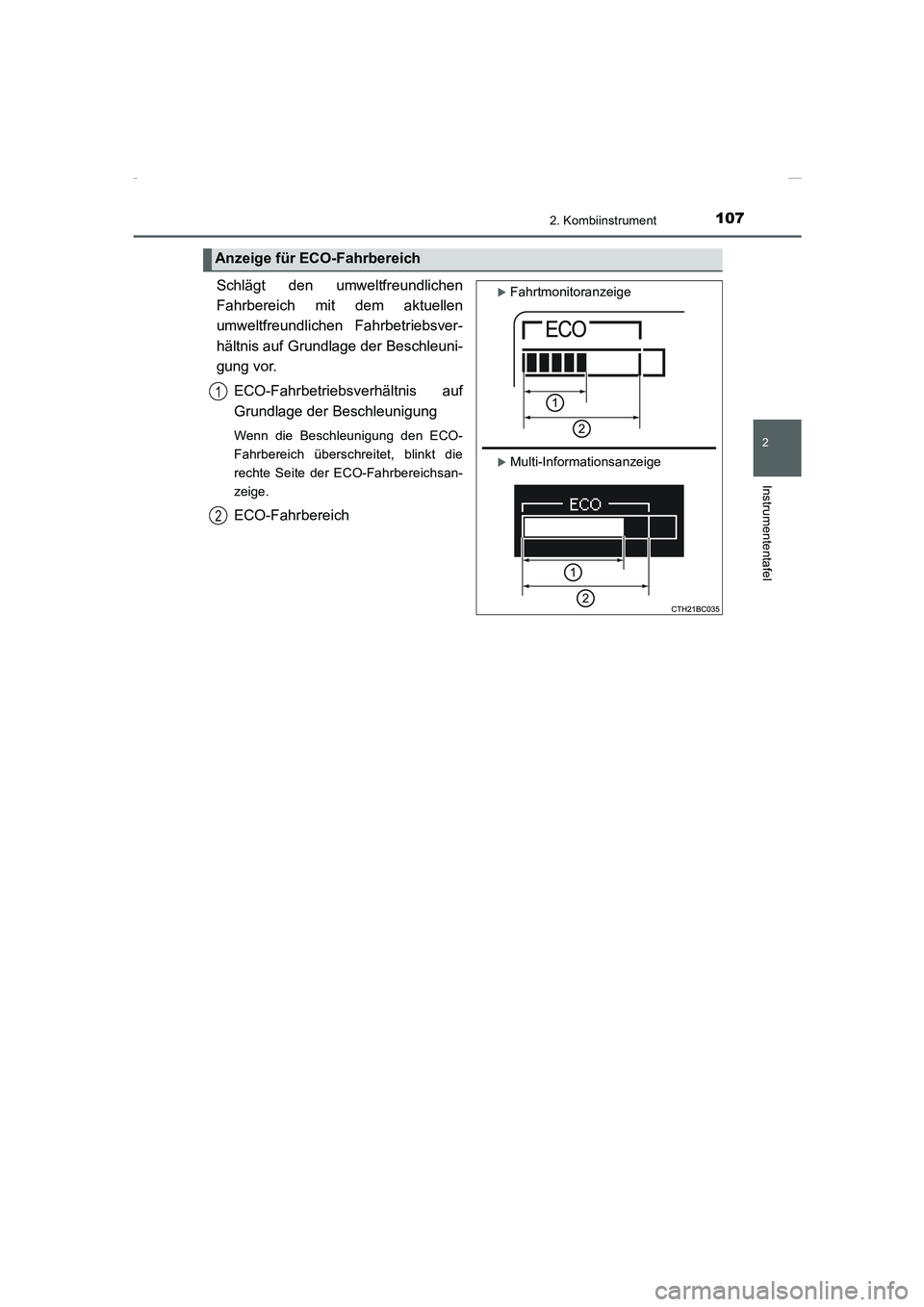

Schlägt den umweltfreundlichen
Fahrbereich mit dem aktuellen
umweltfreundlichen Fahrbetriebsver-
hältnis auf Grundlage der Beschleuni-
gung vor.
ECO-Fahrbetriebsverhältnis auf
Grundlage der Beschleunigung
Wenn die Beschleunigung den ECO-
Fahrbereich überschreitet, blinkt die
rechte Seite der ECO-Fahrbereichsan-
zeige.
ECO-Fahrbereich
Anzeige für ECO-Fahrbereich
XFahrtmonitoranzeige
XMulti-Informationsanzeige
1
2
Corolla TMMT_OM_EM_OM12J76M.book 107 ページ ２０１５年２月２日　月曜日　午後５時１０分

1082. Kombiinstrument
COROLLA_TMMT_EM (OM12J76M)
XFahrtmonitoranzeige

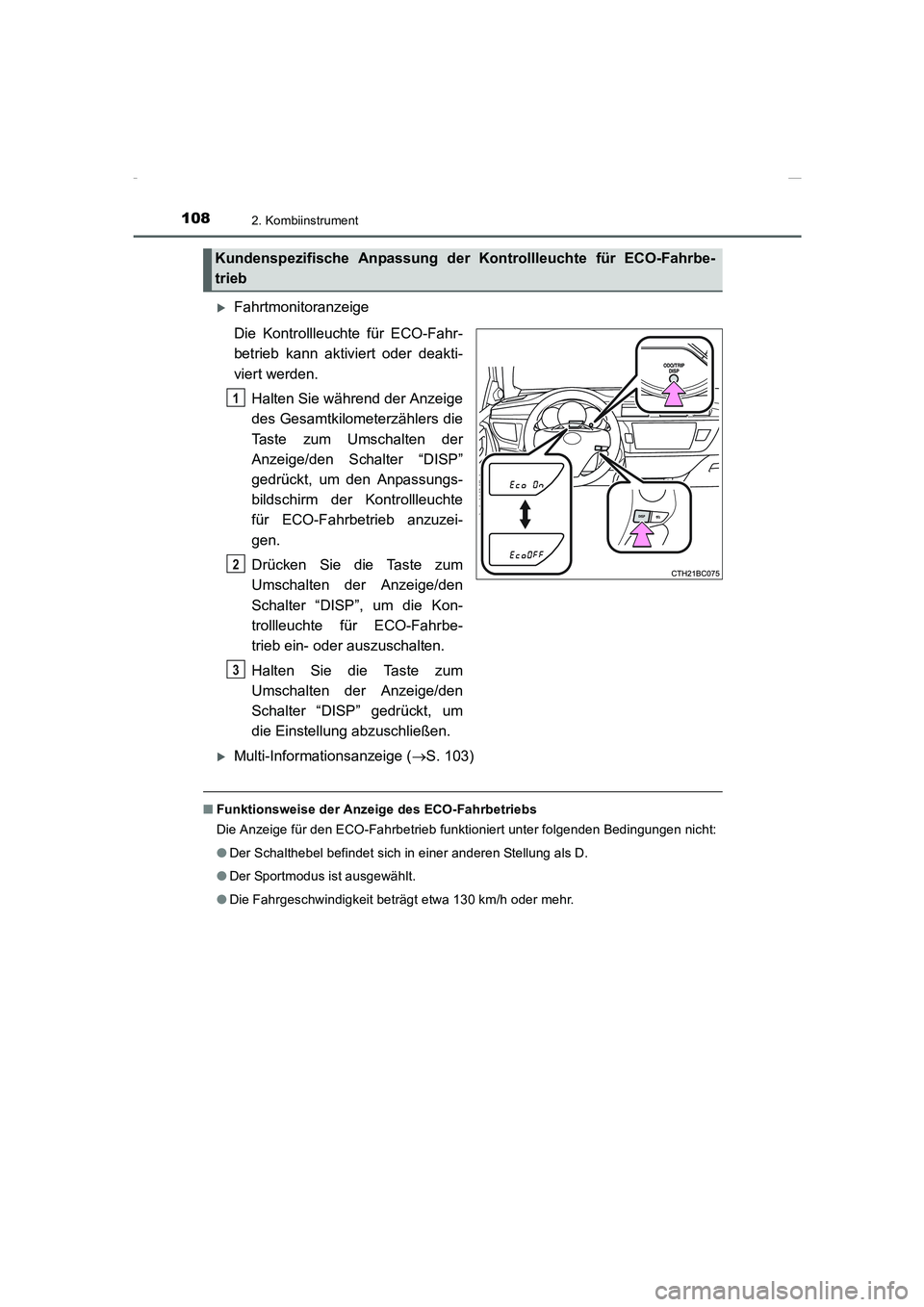

Die Kontrollleuchte für ECO-Fahr-
betrieb kann aktiviert oder deakti-
viert werden.
Halten Sie während der Anzeige
des Gesamtkilometerzählers die
Taste zum Umschalten der
Anzeige/den Schalter “DISP”
gedrückt, um den Anpassungs-
bildschirm der Kontrollleuchte
für ECO-Fahrbetrieb anzuzei-
gen.
Drücken Sie die Taste zum
Umschalten der Anzeige/den
Schalter “DISP”, um die Kon-
trollleuchte für ECO-Fahrbe-
trieb ein- oder auszuschalten.
Halten Sie die Taste zum
Umschalten der Anzeige/den
Schalter “DISP” gedrückt, um
die Einstellung abzuschließen.
XMulti-Informationsanzeige (→S. 103)
■Funktionsweise der Anzeige des ECO-Fahrbetriebs
Die Anzeige für den ECO-Fahrbetrieb funktioniert unter folgenden Bedingungen nicht:
●Der Schalthebel befindet sich in einer anderen Stellung als D.
●Der Sportmodus ist ausgewählt.
●Die Fahrgeschwindigkeit beträgt etwa 130 km/h oder mehr.
Kundenspezifische Anpassung der Kontrollleuchte für ECO-Fahrbe-
trieb
1
2
3
Corolla TMMT_OM_EM_OM12J76M.book 108 ページ ２０１５年２月２日　月曜日　午後５時１０分

109
3
Bedienung der einzelnen
Elemente
COROLLA_TMMT_EM (OM12J76M)3-1. Informationen zu Schlüsseln
Schlüssel ................................. 110
3-2. Öffnen, Schließen und
Verriegeln der Türen
Intelligentes Einstiegs- &
Startsystem ........................... 114
Fernbedienung ........................ 135
Türen ....................................... 144
Kofferraum .............................. 147
3-3. Einstellung der Sitze
Vordersitze .............................. 151
Rücksitze................................. 152
Kopfstützen ............................. 155
3-4. Einstellen von Lenkrad
und Spiegeln
Lenkrad ................................... 157
Innenrückspiegel ..................... 158
Außenspiegel .......................... 161
3-5. Öffnen und Schließen
der Fenster
Elektrische Fensterheber ........ 164
Corolla TMMT_OM_EM_OM12J76M.book 109 ページ ２０１５年２月２日　月曜日　午後５時１０分

110
COROLLA_TMMT_EM (OM12J76M)
3-1. Informationen zu Schlüsseln

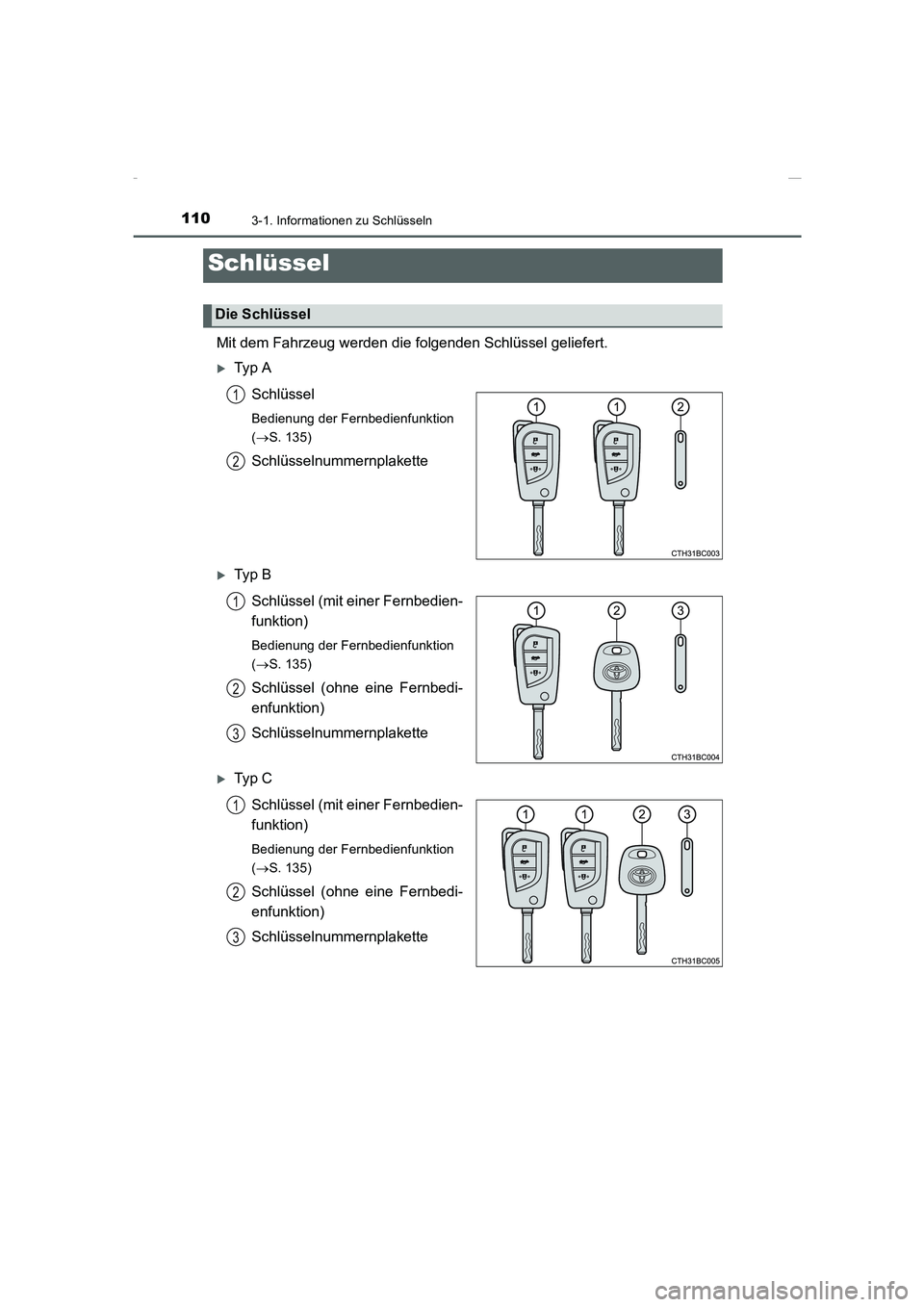

Mit dem Fahrzeug werden die folgenden Schlüssel geliefert.
XTy p A
Schlüssel
Bedienung der Fernbedienfunktion
(→S. 135)
Schlüsselnummernplakette
XTy p B
Schlüssel (mit einer Fernbedien-
funktion)
Bedienung der Fernbedienfunktion
(→S. 135)
Schlüssel (ohne eine Fernbedi-
enfunktion)
Schlüsselnummernplakette
XTy p C
Schlüssel (mit einer Fernbedien-
funktion)
Bedienung der Fernbedienfunktion
(→S. 135)
Schlüssel (ohne eine Fernbedi-
enfunktion)
Schlüsselnummernplakette
Schlüssel
Die Schlüssel
1
2
1
2
3
1
2
3
Corolla TMMT_OM_EM_OM12J76M.book 110 ページ ２０１５年２月２日　月曜日　午後５時１０分

1113-1. Informationen zu Schlüsseln
3
Bedienung der einzelnen Elemente
COROLLA_TMMT_EM (OM12J76M)

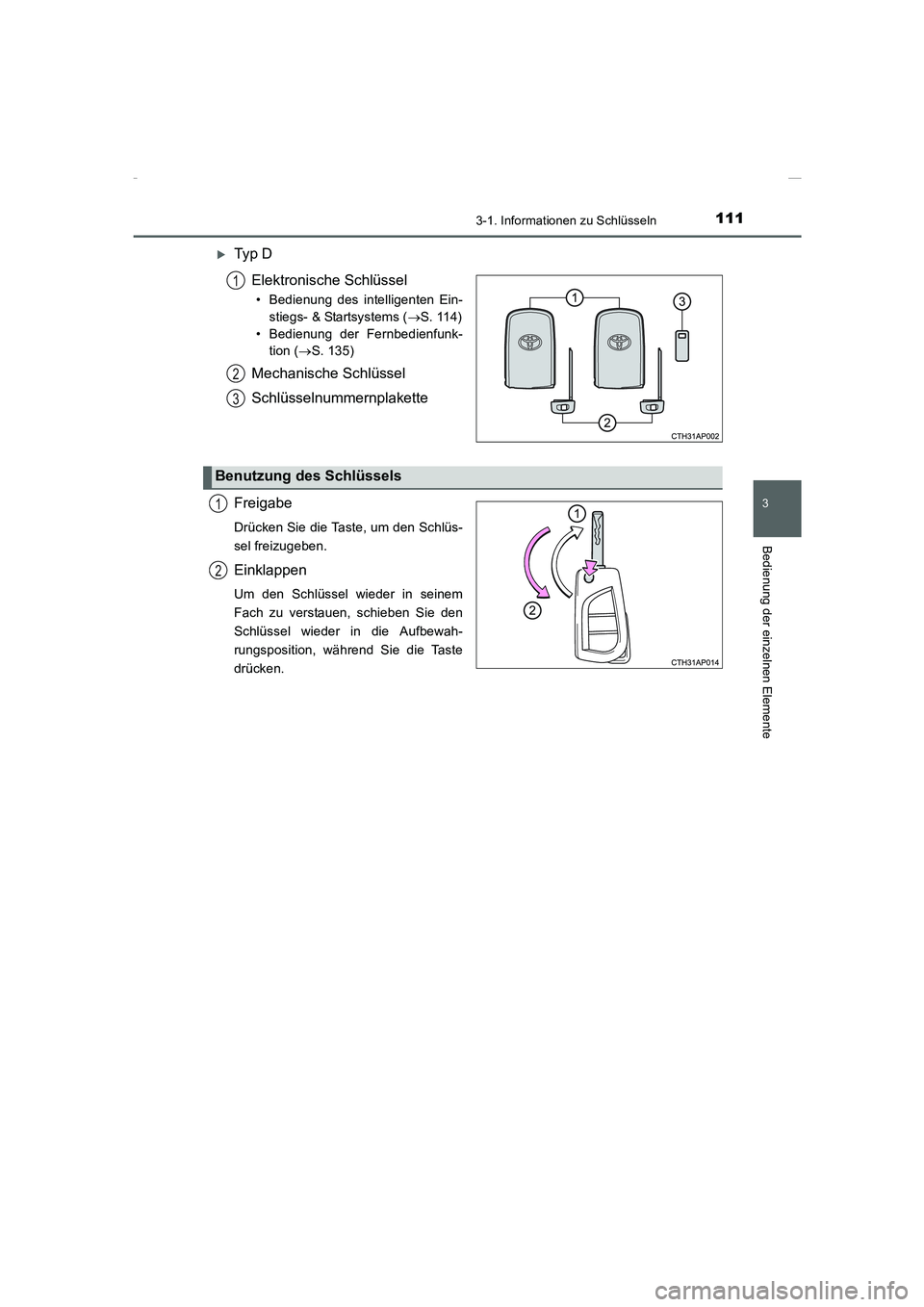

XTy p D
Elektronische Schlüssel
• Bedienung des intelligenten Ein-
stiegs- & Startsystems (→S. 114)
• Bedienung der Fernbedienfunk-
tion (→S. 135)
Mechanische Schlüssel
Schlüsselnummernplakette
Freigabe
Drücken Sie die Taste, um den Schlüs-
sel freizugeben.
Einklappen
Um den Schlüssel wieder in seinem
Fach zu verstauen, schieben Sie den
Schlüssel wieder in die Aufbewah-
rungsposition, während Sie die Taste
drücken.
1
2
3
Benutzung des Schlüssels
1
2
Corolla TMMT_OM_EM_OM12J76M.book 111 ページ ２０１５年２月２日　月曜日　午後５時１０分

1123-1. Informationen zu Schlüsseln
COROLLA_TMMT_EM (OM12J76M)
Zum Herausnehmen des mechani-
schen Schlüssels drücken Sie die
Entriegelungstaste und nehmen Sie
den Schlüssel heraus.
Der mechanische Schlüssel kann nur
in einer Richtung eingeführt werden, da
der Schlüssel nur auf einer Seite Profil-
rillen besitzt. Wenn der Schlüssel nicht
in den Schließzylinder eingeführt wer-
den kann, den Schlüssel umdrehen
und erneut versuchen.
Verstauen Sie den mechanischen
Schlüssel nach seiner Verwendung im
elektronischen Schlüssel. Befördern
Sie den mechanischen Schlüssel
zusammen mit dem elektronischen
Schlüssel. Wenn die Batterie des elek-
tronischen Schlüssels entladen ist oder
die Einstiegsfunktion nicht einwandfrei
funktioniert, benötigen Sie den mecha-
nischen Schlüssel. (→S. 577)
■Falls Sie die Schlüssel verlieren
Neue Originalschlüssel können von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb unter Verwendung des anderen Schlüssels (Typ A, Typ B und Typ C) oder
des mechanischen Schlüssels (Typ D) und der auf der Schlüsselnummernplakette ein-
geprägten Schlüsselnummer angefertigt werden. Verwahren Sie die Plakette nicht im
Fahrzeug, sondern an einem sicheren Ort, z. B. in Ihrer Brieftasche.
■Bei Flugreisen
Wird ein Schlüssel mit Fernbedienfunktion an Bord eines Flugzeugs gebracht, ist
sicherzustellen, dass an dem Schlüssel keine Taste gedrückt wird, solange er sich an
Bord befindet. Wird der Schlüssel in Ihrer Reisetasche oder Ähnlichem mitgeführt, ist
sicherzustellen, dass ein unbeabsichtigtes Betätigen der Tasten ausgeschlossen ist.
Das Betätigen einer Taste kann die Ausstrahlung von Funkwellen durch den Schlüssel
verursachen, die den Betrieb des Flugzeugs stören können.
Benutzung des mechanischen Schlüssels
Corolla TMMT_OM_EM_OM12J76M.book 112 ページ ２０１５年２月２日　月曜日　午後５時１０分
