2015 TOYOTA COROLLA Betriebsanleitungen (in German)

972. Kombiinstrument
2
Instrumententafel
COROLLA_TMMT_EM (OM12J76M)
Zeigt den Gesamtkilometerzähler, Tageskilometerzähler und andere fahrtbe-
zogene Informationen an. Durch Drücken der Taste zum Umschalten der
Anzeige kann die Anzeige weitergeschaltet werden.
■Gesamtkilometerzähler
■Tageskilometerzähler A/Tageskilometerzähler B
■Betriebszeit des Stopp- & Startsystems (je nach Ausstattung)
■Gesamtbetriebszeit des Stopp- & Startsystems (je nach Ausstattung)
Fahrtinformationen
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
Zeigt die seit dem letzten Zurückstellen des Zählers
zurückgelegte Strecke an. Tageskilometerzähler A
und B können verwendet werden, um unterschiedli-
che Strecken unabhängig voneinander aufzuzeich-
nen und anzuzeigen.
Halten Sie zum Zurückstellen die Taste zum Umschal-
ten der Anzeige gedrückt.
Zeigt die Länge der Zeit an, für die der Motor auf-
grund des Betriebs des Stopp- & Startsystems wäh-
rend der aktuellen Fahrt angehalten war (vom
Starten des Motors bis zum Ausschalten).
Zeigt die Gesamtzeit an, für die der Motor seit dem
letzten Zurücksetzen des Systems aufgrund des
Betriebs des Stopp- & Start-Systems abgeschaltet
wurde.
Halten Sie zum Zurückstellen die Taste zum Umschal-
ten der Anzeige gedrückt.
Corolla TMMT_OM_EM_OM12J76M.book 97 ページ ２０１５年２月２日　月曜日　午後５時１０分

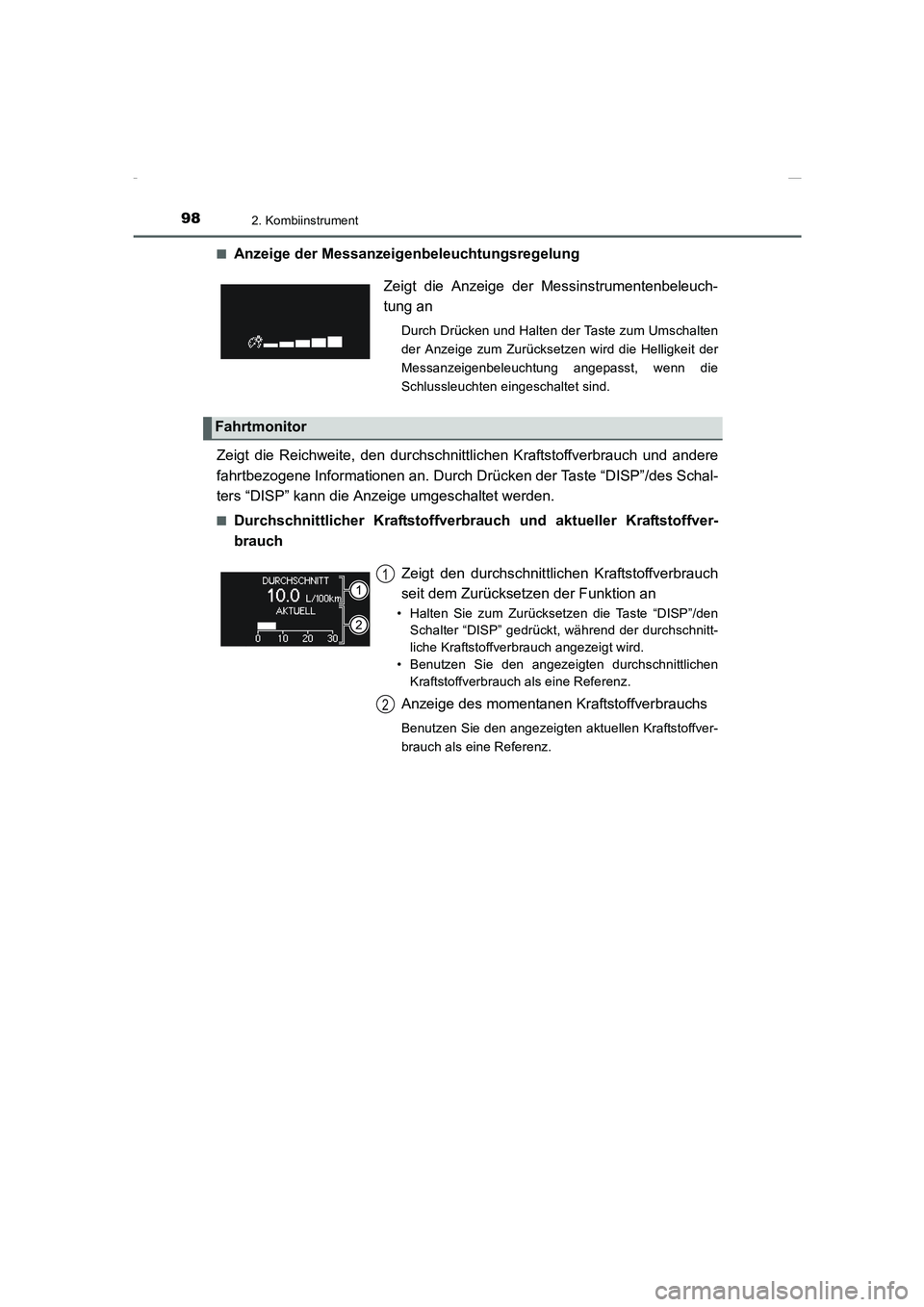

982. Kombiinstrument
COROLLA_TMMT_EM (OM12J76M)■
Anzeige der Messanzeigenbeleuchtungsregelung
Zeigt die Reichweite, den durchschnittlichen Kraftstoffverbrauch und andere
fahrtbezogene Informationen an. Durch Drücken der Taste “DISP”/des Schal-
ters “DISP” kann die Anzeige umgeschaltet werden.
■Durchschnittlicher Kraftstoffverbrauch und aktueller Kraftstoffver-
brauch Zeigt die Anzeige der Messinstrumentenbeleuch-
tung an
Durch Drücken und Halten der Taste zum Umschalten
der Anzeige zum Zurücksetzen wird die Helligkeit der
Messanzeigenbeleuchtung angepasst, wenn die
Schlussleuchten eingeschaltet sind.
Fahrtmonitor
Zeigt den durchschnittlichen Kraftstoffverbrauch
seit dem Zurücksetzen der Funktion an
• Halten Sie zum Zurücksetzen die Taste “DISP”/den
Schalter “DISP” gedrückt, während der durchschnitt-
liche Kraftstoffverbrauch angezeigt wird.
• Benutzen Sie den angezeigten durchschnittlichen
Kraftstoffverbrauch als eine Referenz.
Anzeige des momentanen Kraftstoffverbrauchs
Benutzen Sie den angezeigten aktuellen Kraftstoffver-
brauch als eine Referenz.
1
2
Corolla TMMT_OM_EM_OM12J76M.book 98 ページ ２０１５年２月２日　月曜日　午後５時１０分

992. Kombiinstrument
2
Instrumententafel
COROLLA_TMMT_EM (OM12J76M)■
Fahrbereich
■Durchschnittsgeschwindigkeit
■Verstrichene Zeit
■Kundenspezifische AnpassungAnzeige der maximalen Restreichweite mit dem
verbleibenden Kraftstoff im Tank
• Diese Strecke wird auf der Grundlage Ihres durch-
schnittlichen Kraftstoffverbrauchs berechnet. Die tat-
sächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Wenn nur eine geringe Kraftstoffmenge in den Tank
nachgefüllt wird, ist es möglich, dass die Anzeige
nicht aktualisiert wird.
Schalten Sie beim Tanken den Motorschalter aus.
Wenn das Fahrzeug betankt wird, ohne dass der
Motorschalter ausgeschaltet wurde, wird die Anzeige
möglicherweise nicht aktualisiert.
Zeigt die Durchschnittsgeschwindigkeit an, seit der
Motor zuletzt gestartet wurde.
Zeigt die verstrichene Zeit seit dem Starten des
Motors an.
Die Einstellungen für Sprache, Einheiten und die
Kontrollleuchte für ECO-Fahrbetrieb können geän-
dert werden. (→S. 100)
Corolla TMMT_OM_EM_OM12J76M.book 99 ページ ２０１５年２月２日　月曜日　午後５時１０分

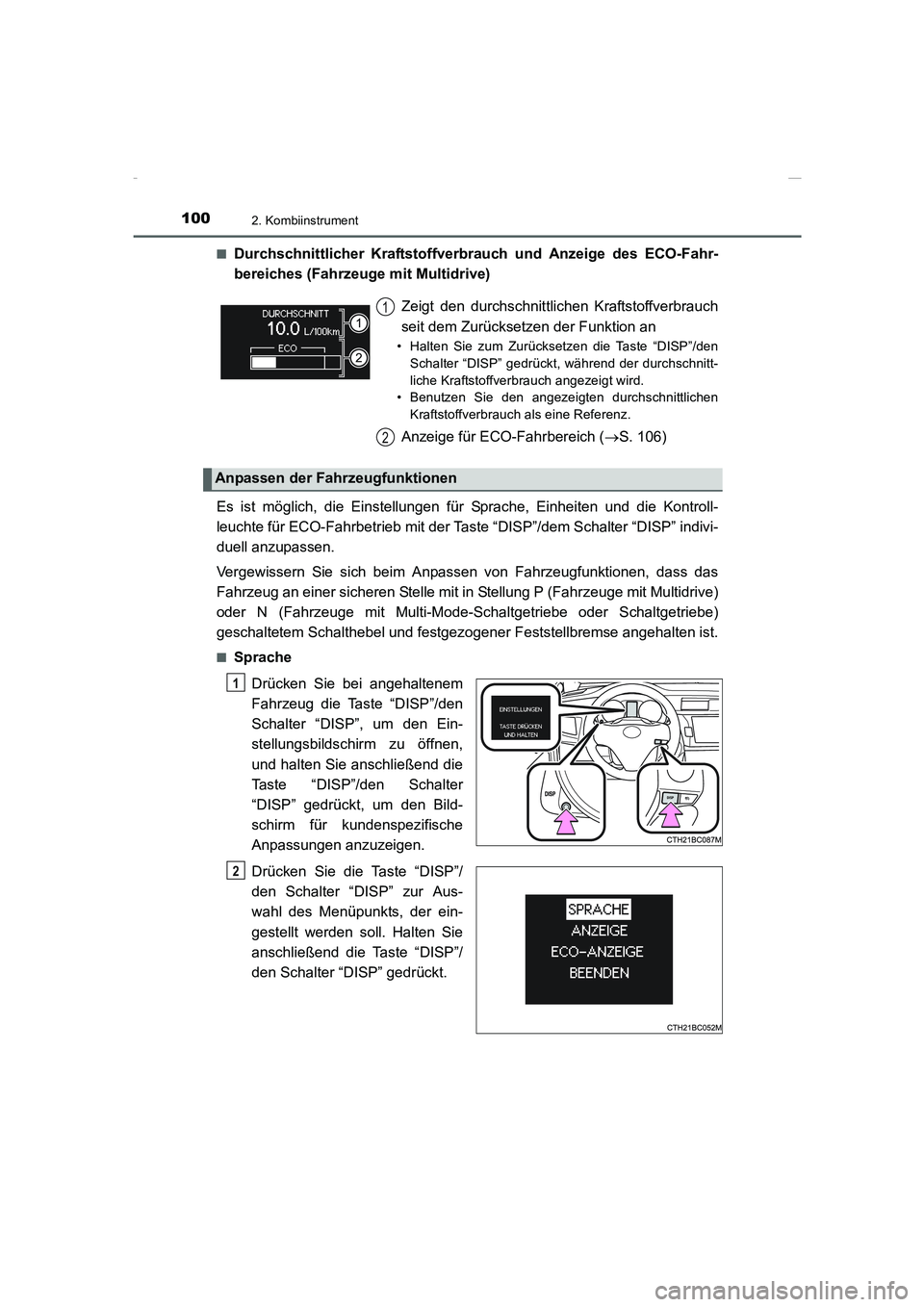

1002. Kombiinstrument
COROLLA_TMMT_EM (OM12J76M)■
Durchschnittlicher Kraftstoffverbrauch und Anzeige des ECO-Fahr-
bereiches (Fahrzeuge mit Multidrive)
Es ist möglich, die Einstellungen für Sprache, Einheiten und die Kontroll-
leuchte für ECO-Fahrbetrieb mit der Taste “DISP”/dem Schalter “DISP” indivi-
duell anzupassen.
Vergewissern Sie sich beim Anpassen von Fahrzeugfunktionen, dass das
Fahrzeug an einer sicheren Stelle mit in Stellung P (Fahrzeuge mit Multidrive)
oder N (Fahrzeuge mit Multi-Mode-Schaltgetriebe oder Schaltgetriebe)
geschaltetem Schalthebel und festgezogener Feststellbremse angehalten ist.
■Sprache
Drücken Sie bei angehaltenem
Fahrzeug die Taste “DISP”/den
Schalter “DISP”, um den Ein-
stellungsbildschirm zu öffnen,
und halten Sie anschließend die
Taste “DISP”/den Schalter
“DISP” gedrückt, um den Bild-
schirm für kundenspezifische
Anpassungen anzuzeigen.
Drücken Sie die Taste “DISP”/
den Schalter “DISP” zur Aus-
wahl des Menüpunkts, der ein-
gestellt werden soll. Halten Sie
anschließend die Taste “DISP”/
den Schalter “DISP” gedrückt.Zeigt den durchschnittlichen Kraftstoffverbrauch
seit dem Zurücksetzen der Funktion an
• Halten Sie zum Zurücksetzen die Taste “DISP”/den
Schalter “DISP” gedrückt, während der durchschnitt-
liche Kraftstoffverbrauch angezeigt wird.
• Benutzen Sie den angezeigten durchschnittlichen
Kraftstoffverbrauch als eine Referenz.
Anzeige für ECO-Fahrbereich (→S. 106)
Anpassen der Fahrzeugfunktionen
1
2
1
2
Corolla TMMT_OM_EM_OM12J76M.book 100 ページ ２０１５年２月２日　月曜日　午後５時１０分

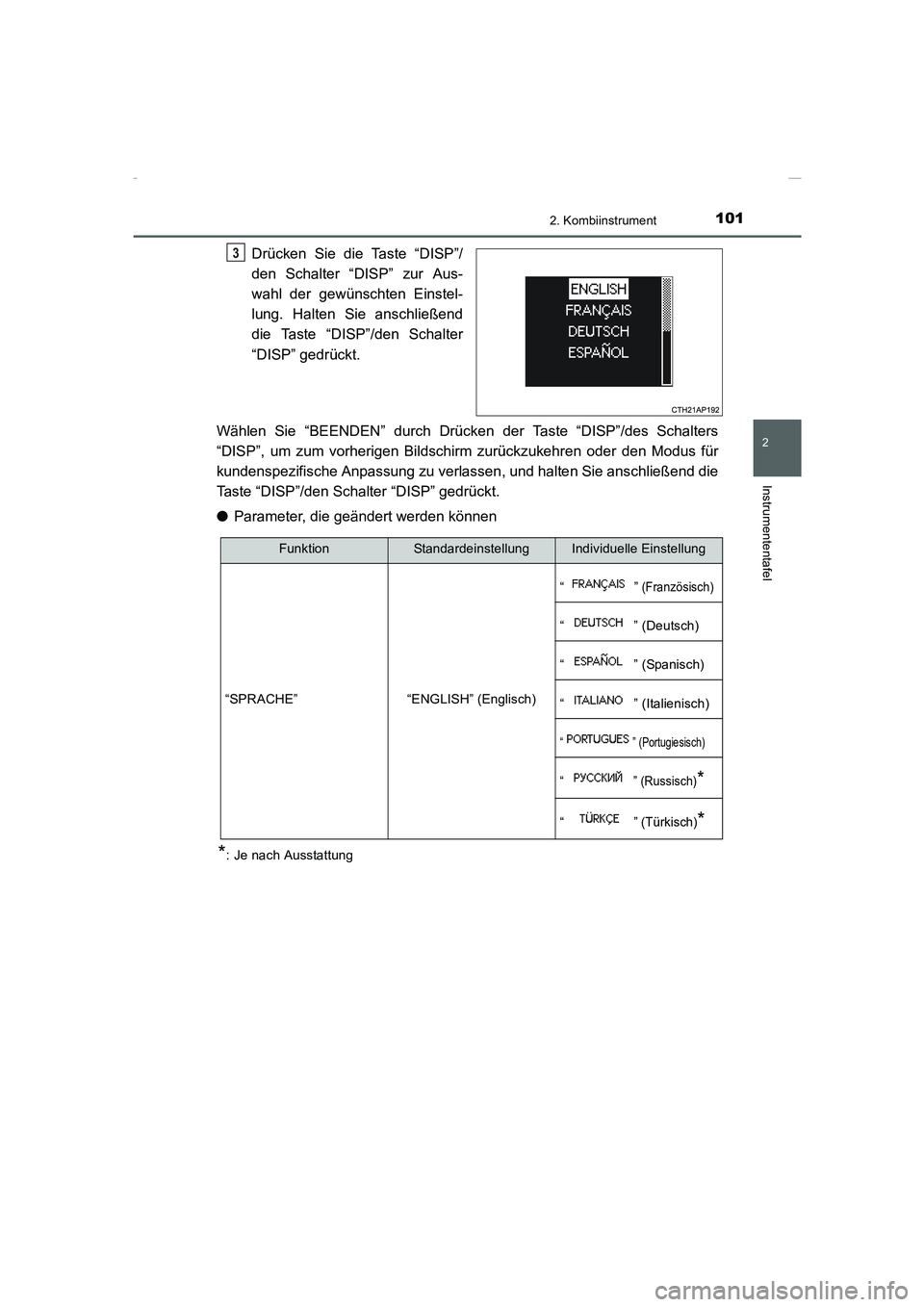

1012. Kombiinstrument
2
Instrumententafel
COROLLA_TMMT_EM (OM12J76M)
Drücken Sie die Taste “DISP”/
den Schalter “DISP” zur Aus-
wahl der gewünschten Einstel-
lung. Halten Sie anschließend
die Taste “DISP”/den Schalter
“DISP” gedrückt.
Wählen Sie “BEENDEN” durch Drücken der Taste “DISP”/des Schalters
“DISP”, um zum vorherigen Bildschirm zurückzukehren oder den Modus für
kundenspezifische Anpassung zu verlassen, und halten Sie anschließend die
Taste “DISP”/den Schalter “DISP” gedrückt.
●Parameter, die geändert werden können
*: Je nach Ausstattung
3
FunktionStandardeinstellungIndividuelle Einstellung
“SPRACHE” “ENGLISH” (Englisch)“”
(Französisch)
“ ” (Deutsch)
“ ” (Spanisch)
“ ” (Italienisch)
“ ” (Portugiesisch)
“ ” (Russisch)*
“ ” (Türkisch)*
Corolla TMMT_OM_EM_OM12J76M.book 101 ページ ２０１５年２月２日　月曜日　午後５時１０分

1022. Kombiinstrument
COROLLA_TMMT_EM (OM12J76M)■
Einheiten
Drücken Sie bei angehaltenem
Fahrzeug die Taste “DISP”/den
Schalter “DISP”, um den Ein-
stellungsbildschirm zu öffnen,
und halten Sie anschließend die
Taste “DISP”/den Schalter
“DISP” gedrückt, um den Bild-
schirm für kundenspezifische
Anpassungen anzuzeigen.
Drücken Sie die Taste “DISP”/
den Schalter “DISP” zur Aus-
wahl des Menüpunkts, der ein-
gestellt werden soll. Halten Sie
anschließend die Taste “DISP”/
den Schalter “DISP” gedrückt.
Drücken Sie die Taste “DISP”/
den Schalter “DISP” zur Aus-
wahl der gewünschten Einstel-
lung. Halten Sie anschließend
die Taste “DISP”/den Schalter
“DISP” gedrückt.
Wählen Sie “BEENDEN” durch Drücken der Taste “DISP”/des Schalters
“DISP”, um zum vorherigen Bildschirm zurückzukehren oder den Modus für
kundenspezifische Anpassung zu verlassen, und halten Sie anschließend die
Taste “DISP”/den Schalter “DISP” gedrückt.
1
2
3
Corolla TMMT_OM_EM_OM12J76M.book 102 ページ ２０１５年２月２日　月曜日　午後５時１０分

1032. Kombiinstrument
2
Instrumententafel
COROLLA_TMMT_EM (OM12J76M)
●Parameter, die geändert werden können
*: Die Standardeinstellung variiert abhängig vom jeweiligen Land.
■
Kontrollleuchte für ECO-Fahrbetrieb
Drücken Sie bei angehaltenem
Fahrzeug die Taste “DISP”/den
Schalter “DISP”, um den Ein-
stellungsbildschirm zu öffnen,
und halten Sie anschließend die
Taste “DISP”/den Schalter
“DISP” gedrückt, um den Bild-
schirm für kundenspezifische
Anpassungen anzuzeigen.
Drücken Sie die Taste “DISP”/
den Schalter “DISP” zur Aus-
wahl des Menüpunkts, der ein-
gestellt werden soll. Halten Sie
anschließend die Taste “DISP”/
den Schalter “DISP” gedrückt.
Drücken Sie die Taste “DISP”/
den Schalter “DISP” zur Aus-
wahl der gewünschten Einstel-
lung. Halten Sie anschließend
die Taste “DISP”/den Schalter
“DISP” gedrückt.
Bei der Auswahl von “AUS” wird die
Kontrollleuchte für ECO-Fahrbe-
trieb nicht angezeigt.
FunktionStandardeinstellung*Individuelle Einstellung
“ANZEIGE”“km (L/100 km)”“km (km/L)”
“miles (MPG)”
“miles (MPG)”“km (km/L)”
“km (L/100 km)”
1
2
3
Corolla TMMT_OM_EM_OM12J76M.book 103 ページ ２０１５年２月２日　月曜日　午後５時１０分

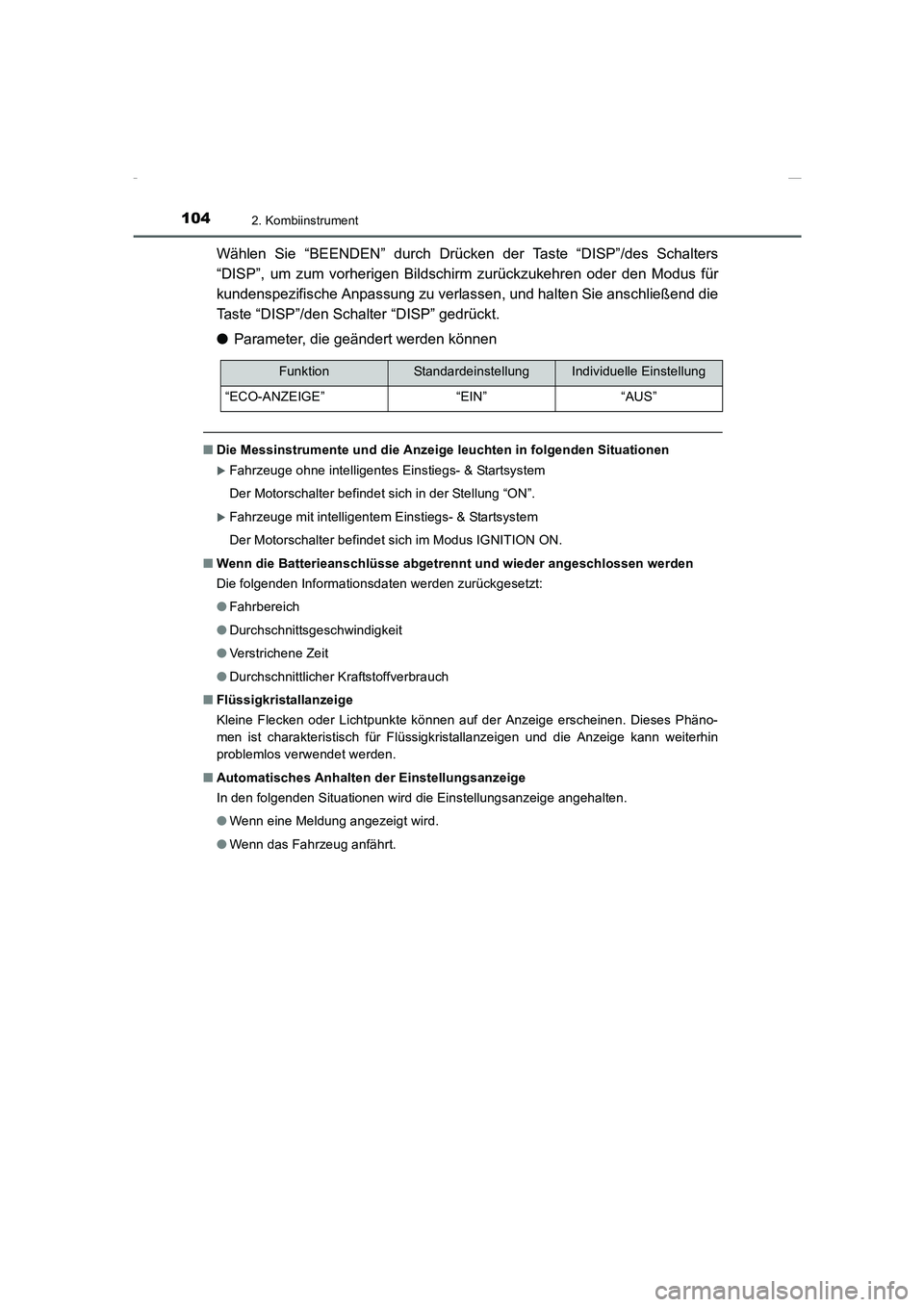

1042. Kombiinstrument
COROLLA_TMMT_EM (OM12J76M)
Wählen Sie “BEENDEN” durch Drücken der Taste “DISP”/des Schalters
“DISP”, um zum vorherigen Bildschirm zurückzukehren oder den Modus für
kundenspezifische Anpassung zu verlassen, und halten Sie anschließend die
Taste “DISP”/den Schalter “DISP” gedrückt.
●Parameter, die geändert werden können
■Die Messinstrumente und die Anzeige leuchten in folgenden Situationen
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Der Motorschalter befindet sich in der Stellung “ON”.
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■Wenn die Batterieanschlüsse abgetrennt und wieder angeschlossen werden
Die folgenden Informationsdaten werden zurückgesetzt:
●Fahrbereich
●Durchschnittsgeschwindigkeit
●Verstrichene Zeit
●Durchschnittlicher Kraftstoffverbrauch
■Flüssigkristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkristallanzeigen und die Anzeige kann weiterhin
problemlos verwendet werden.
■Automatisches Anhalten der Einstellungsanzeige
In den folgenden Situationen wird die Einstellungsanzeige angehalten.
●Wenn eine Meldung angezeigt wird.
●Wenn das Fahrzeug anfährt.
FunktionStandardeinstellungIndividuelle Einstellung
“ECO-ANZEIGE” “EIN” “AUS”
Corolla TMMT_OM_EM_OM12J76M.book 104 ページ ２０１５年２月２日　月曜日　午後５時１０分
