2015 TOYOTA COROLLA Betriebsanleitungen (in German)

4816-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)■

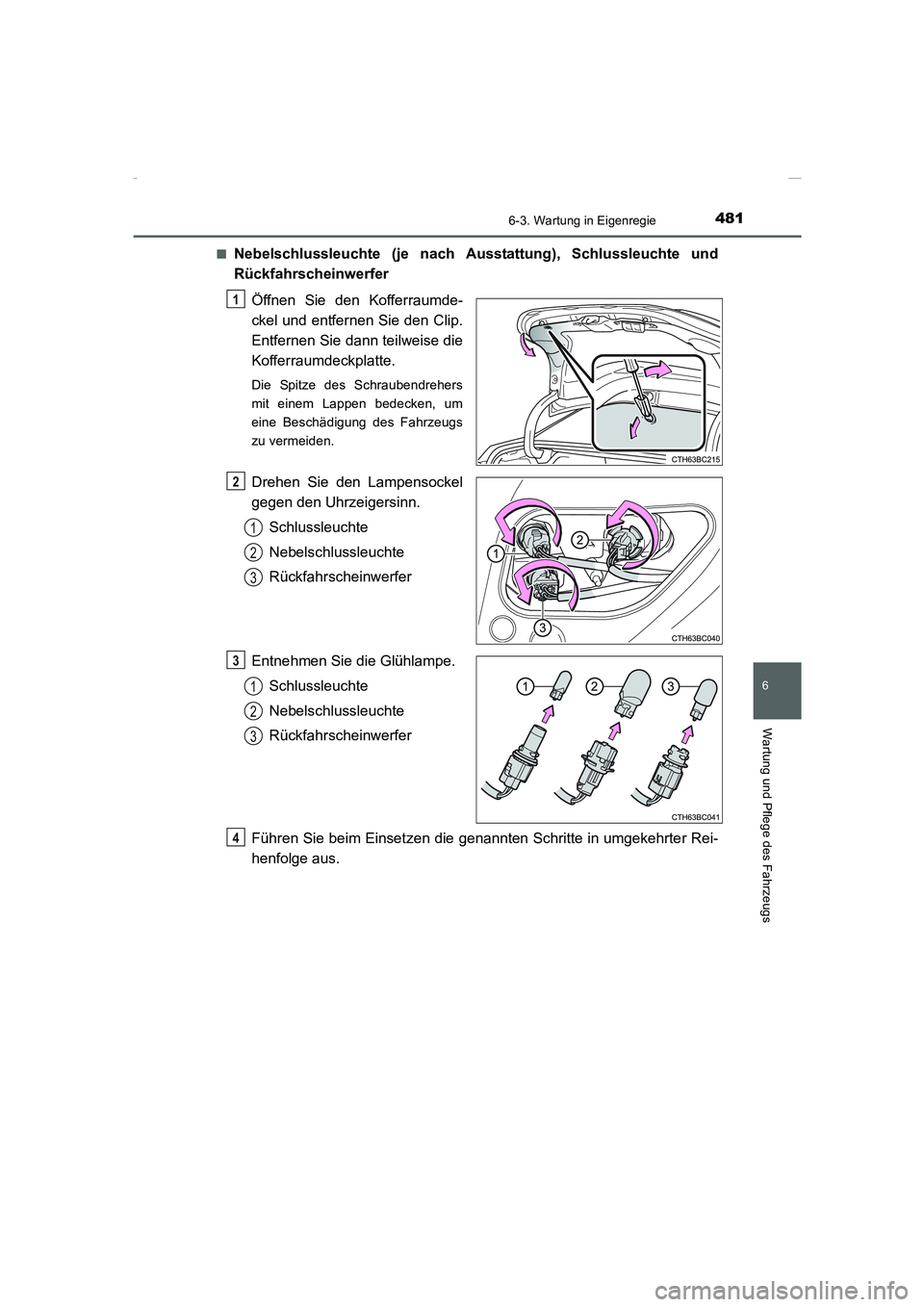

Nebelschlussleuchte (je nach Ausstattung), Schlussleuchte und
Rückfahrscheinwerfer
Öffnen Sie den Kofferraumde-
ckel und entfernen Sie den Clip.
Entfernen Sie dann teilweise die
Kofferraumdeckplatte.
Die Spitze des Schraubendrehers
mit einem Lappen bedecken, um
eine Beschädigung des Fahrzeugs
zu vermeiden.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Schlussleuchte
Nebelschlussleuchte
Rückfahrscheinwerfer
Entnehmen Sie die Glühlampe.
Schlussleuchte
Nebelschlussleuchte
Rückfahrscheinwerfer
Führen Sie beim Einsetzen die genannten Schritte in umgekehrter Rei-
henfolge aus.
1
2
1
2
3
3
1
2
3
4
Corolla TMMT_OM_EM_OM12J76M.book 481 ページ ２０１５年２月２日　月曜日　午後５時１０分

4826-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)■

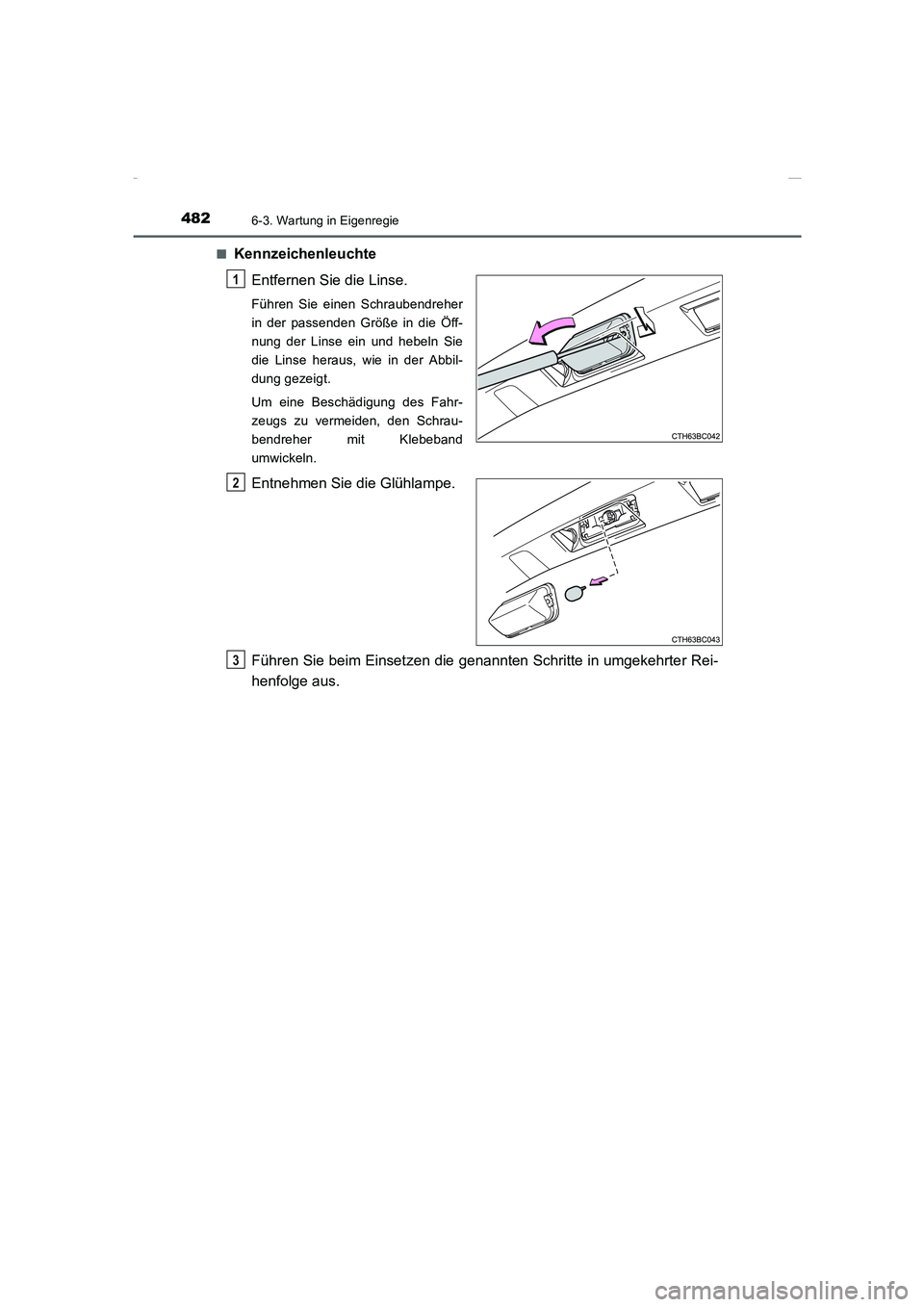

Kennzeichenleuchte
Entfernen Sie die Linse.
Führen Sie einen Schraubendreher
in der passenden Größe in die Öff-
nung der Linse ein und hebeln Sie
die Linse heraus, wie in der Abbil-
dung gezeigt.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schrau-
bendreher mit Klebeband
umwickeln.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einsetzen die genannten Schritte in umgekehrter Rei-
henfolge aus.
1
2
3
Corolla TMMT_OM_EM_OM12J76M.book 482 ページ ２０１５年２月２日　月曜日　午後５時１０分

4836-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)■

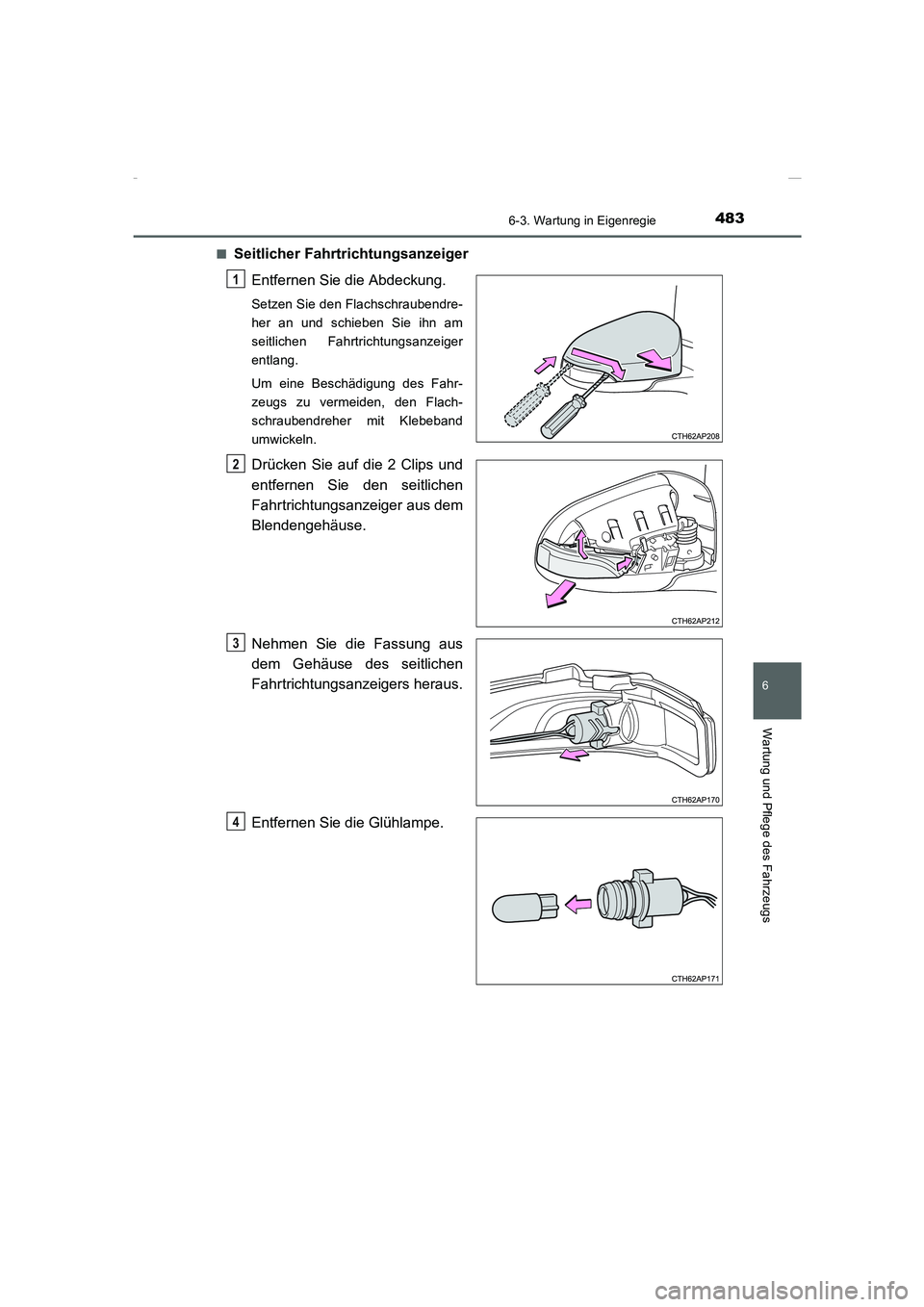

Seitlicher Fahrtrichtungsanzeiger
Entfernen Sie die Abdeckung.
Setzen Sie den Flachschraubendre-
her an und schieben Sie ihn am
seitlichen Fahrtrichtungsanzeiger
entlang.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Flach-
schraubendreher mit Klebeband
umwickeln.
Drücken Sie auf die 2 Clips und
entfernen Sie den seitlichen
Fahrtrichtungsanzeiger aus dem
Blendengehäuse.
Nehmen Sie die Fassung aus
dem Gehäuse des seitlichen
Fahrtrichtungsanzeigers heraus.
Entfernen Sie die Glühlampe.
1
2
3
4
Corolla TMMT_OM_EM_OM12J76M.book 483 ページ ２０１５年２月２日　月曜日　午後５時１０分

4846-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)
Tauschen Sie die Glühlampe
aus und installieren Sie die Fas-
sung im Gehäuse des seitlichen
Fahrtrichtungsanzeigers.
Richten Sie die Nuten in der Lam-
penfassung am Gehäuse des seitli-
chen Fahrtrichtungsanzeigers aus.
Installieren Sie den seitlichen
Fahrtrichtungsanzeiger so im
Blendengehäuse, dass der
Kabelbaum durch den unteren
Teil des Fahrtrichtungsanzei-
gers führt.
Richten Sie die 6 Laschen aus
und bringen Sie die Abdeckung
an.
Überprüfen Sie, ob die Abdeckung
fest sitzt, nachdem Sie ein Klickge-
räusch gehört haben.
5
6
7
Corolla TMMT_OM_EM_OM12J76M.book 484 ページ ２０１５年２月２日　月曜日　午後５時１０分

4856-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)■
Austauschen der folgenden Glühlampen
Wenn eine der nachstehend aufgeführten Leuchten durchgebrannt ist, las-
sen Sie diese von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb ersetzen.
●Standlichter vorn (LED-Typ)/Tagesfahrlichter (je nach Ausstattung)
●Zusatzbremsleuchte
■LED-Glühlampen
Die Zusatzbremsleuchte und die Standlichter vorn (LED-Typ)/Tagesfahrlichter beste-
hen aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr Fahr-
zeug zu einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, um die
Leuchte ersetzen zu lassen.
■Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwerferglases
deutet nicht auf eine Funktionsstörung hin.
Weitere Informationen zu den folgenden Situationen erhalten Sie von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb:
●Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebil-
det.
●Im Scheinwerfer hat sich Wasser angesammelt.
Corolla TMMT_OM_EM_OM12J76M.book 485 ページ ２０１５年２月２日　月曜日　午後５時１０分

4866-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)

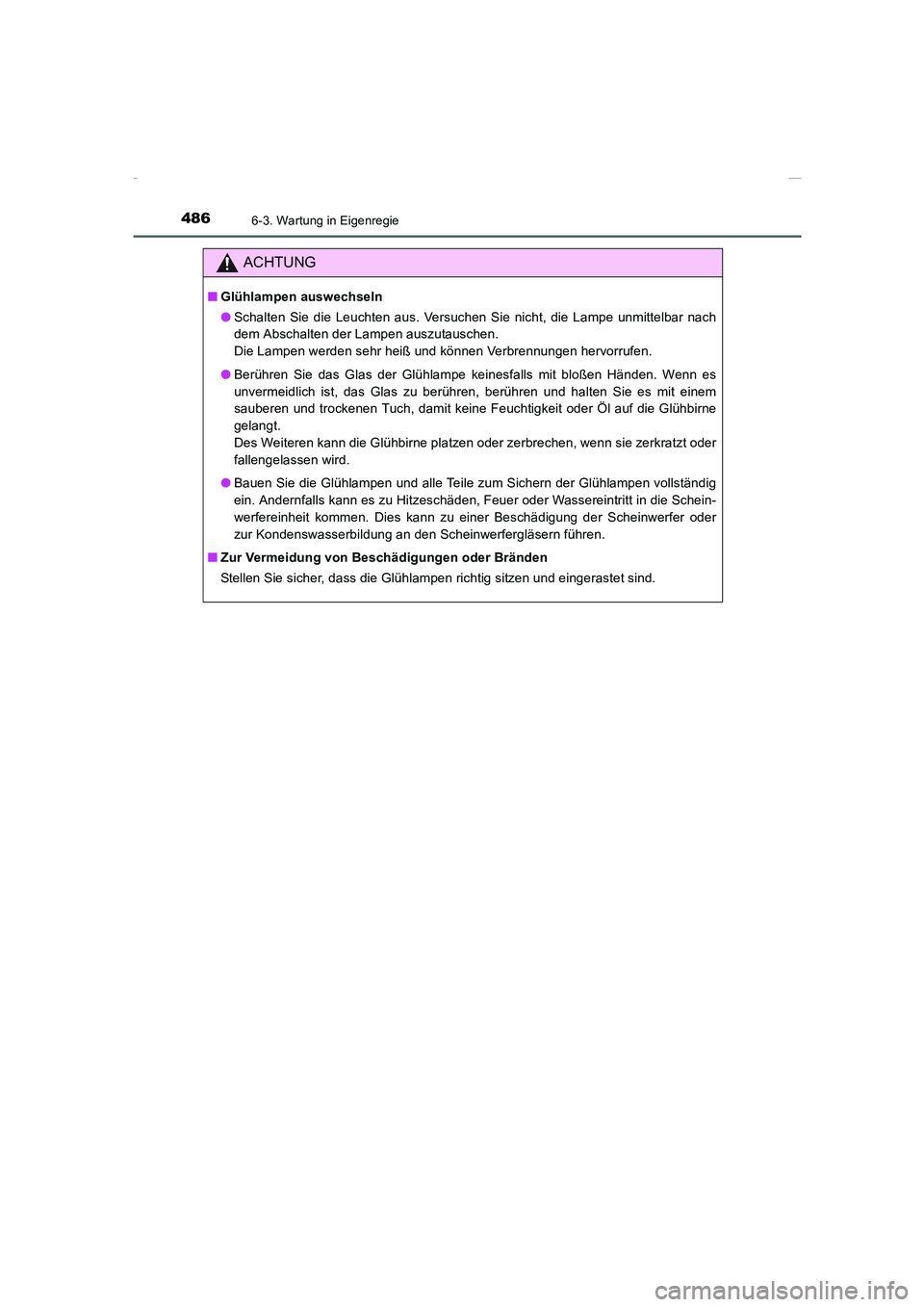

ACHTUNG
■Glühlampen auswechseln
●Schalten Sie die Leuchten aus. Versuchen Sie nicht, die Lampe unmittelbar nach
dem Abschalten der Lampen auszutauschen.
Die Lampen werden sehr heiß und können Verbrennungen hervorrufen.
●Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es
unvermeidlich ist, das Glas zu berühren, berühren und halten Sie es mit einem
sauberen und trockenen Tuch, damit keine Feuchtigkeit oder Öl auf die Glühbirne
gelangt.
Des Weiteren kann die Glühbirne platzen oder zerbrechen, wenn sie zerkratzt oder
fallengelassen wird.
●Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig
ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Schein-
werfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder
zur Kondenswasserbildung an den Scheinwerfergläsern führen.
■Zur Vermeidung von Beschädigungen oder Bränden
Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.
Corolla TMMT_OM_EM_OM12J76M.book 486 ページ ２０１５年２月２日　月曜日　午後５時１０分

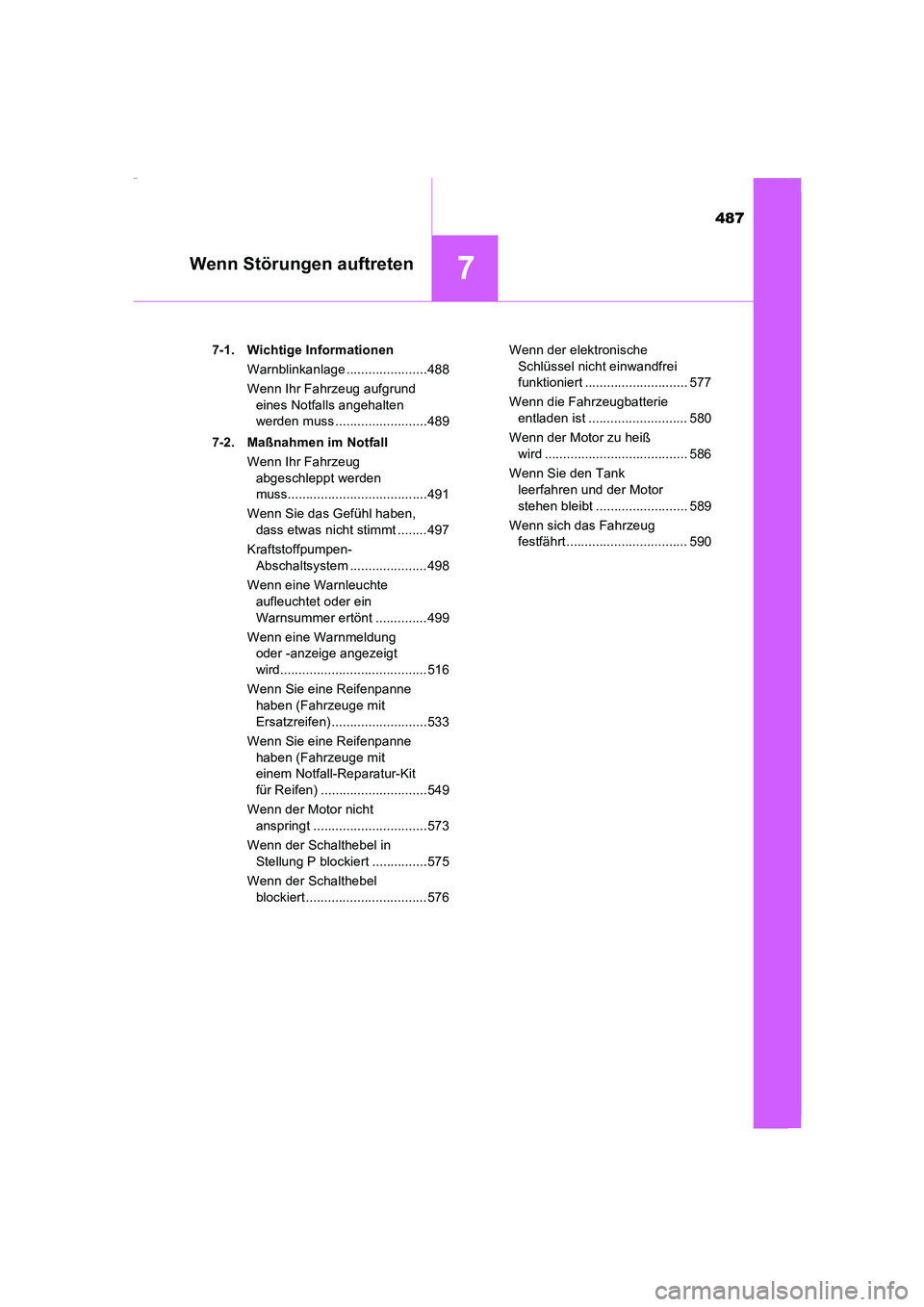

487
7Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)7-1. Wichtige Informationen
Warnblinkanlage ......................488
Wenn Ihr Fahrzeug aufgrund
eines Notfalls angehalten
werden muss .........................489
7-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss......................................491
Wenn Sie das Gefühl haben,
dass etwas nicht stimmt ........497
Kraftstoffpumpen-
Abschaltsystem .....................498
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt ..............499
Wenn eine Warnmeldung
oder -anzeige angezeigt
wird........................................516
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
Ersatzreifen) ..........................533
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
einem Notfall-Reparatur-Kit
für Reifen) .............................549
Wenn der Motor nicht
anspringt ...............................573
Wenn der Schalthebel in
Stellung P blockiert ...............575
Wenn der Schalthebel
blockiert .................................576Wenn der elektronische
Schlüssel nicht einwandfrei
funktioniert ............................ 577
Wenn die Fahrzeugbatterie
entladen ist ........................... 580
Wenn der Motor zu heiß
wird ....................................... 586
Wenn Sie den Tank
leerfahren und der Motor
stehen bleibt ......................... 589
Wenn sich das Fahrzeug
festfährt ................................. 590
Corolla TMMT_OM_EM_OM12J76M.book 487 ページ ２０１５年２月２日　月曜日　午後５時１０分

488
COROLLA_TMMT_EM (OM12J76M)
7-1. Wichtige Informationen

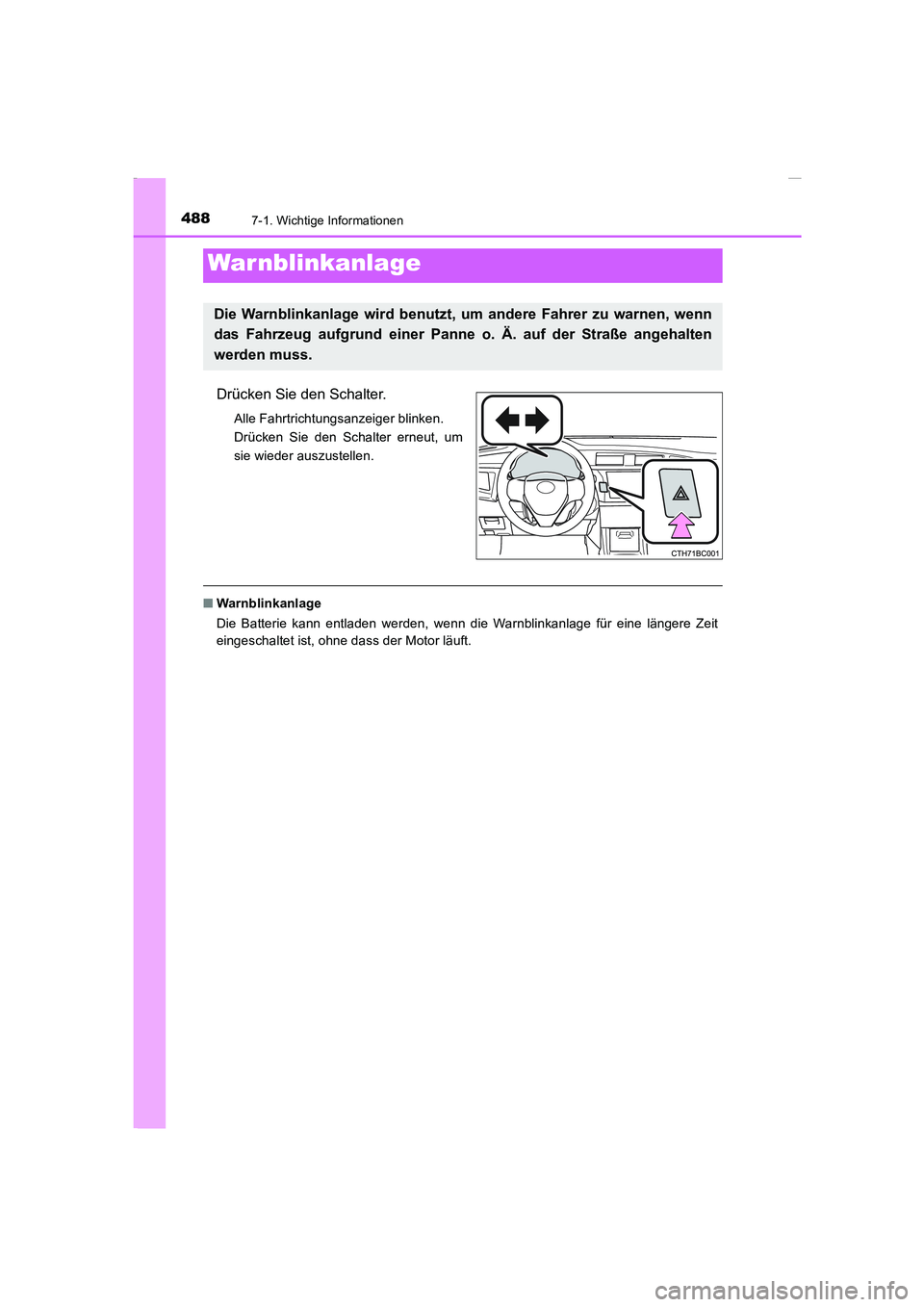

Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken.
Drücken Sie den Schalter erneut, um
sie wieder auszustellen.
■Warnblinkanlage
Die Batterie kann entladen werden, wenn die Warnblinkanlage für eine längere Zeit
eingeschaltet ist, ohne dass der Motor läuft.
War nblinkanlage
Die Warnblinkanlage wird benutzt, um andere Fahrer zu warnen, wenn
das Fahrzeug aufgrund einer Panne o. Ä. auf der Straße angehalten
werden muss.
