651-1. Für sicheren Gebrauch
1
Sicherheitsinformationen
COROLLA_TMMT_EM (OM12J76M)■

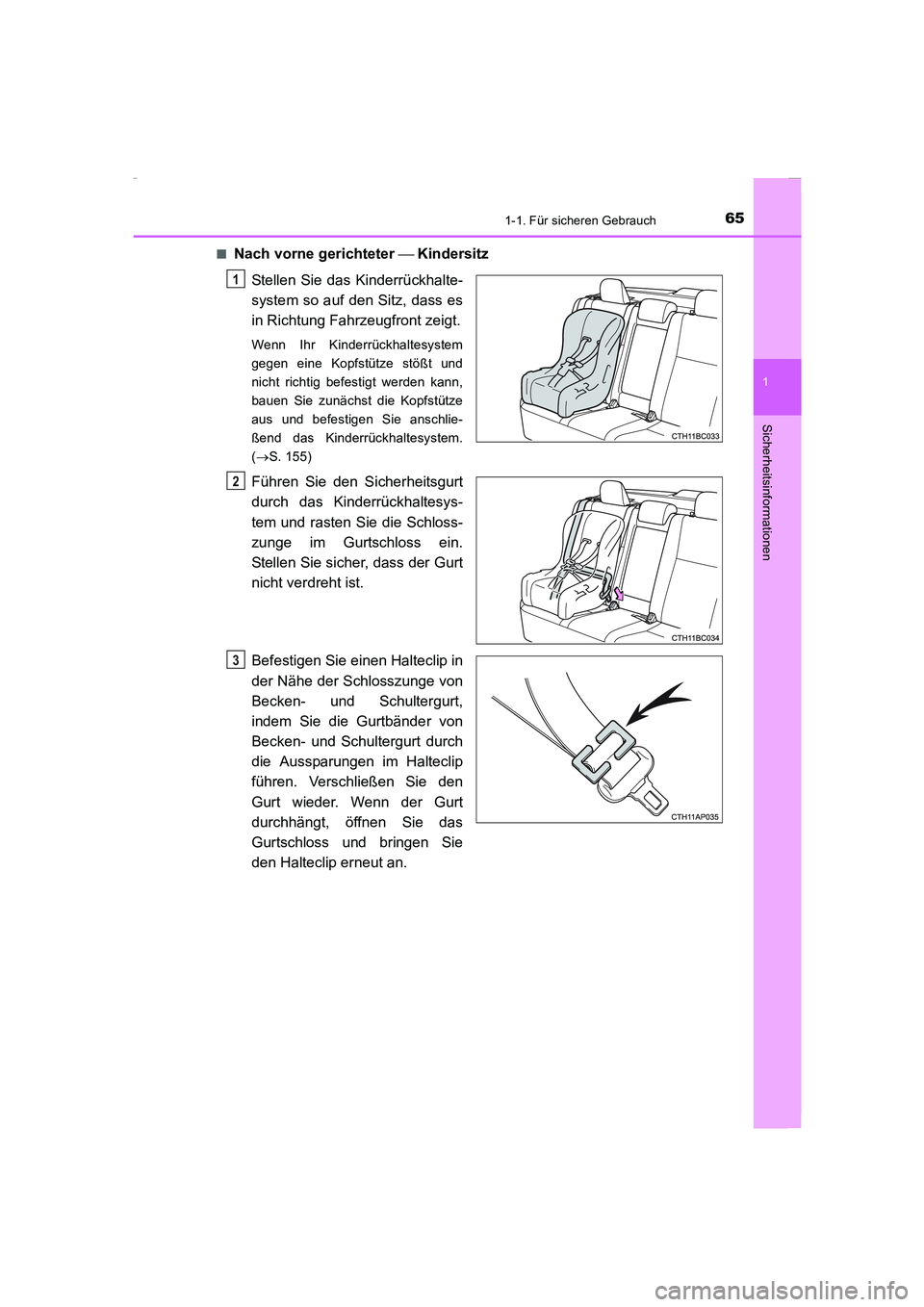

Nach vorne gerichteter  Kindersitz
Stellen Sie das Kinderrückhalte-
system so auf den Sitz, dass es
in Richtung Fahrzeugfront zeigt.
Wenn Ihr Kinderrückhaltesystem
gegen eine Kopfstütze stößt und
nicht richtig befestigt werden kann,
bauen Sie zunächst die Kopfstütze
aus und befestigen Sie anschlie-
ßend das Kinderrückhaltesystem.
(→S. 155)
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist.
Befestigen Sie einen Halteclip in
der Nähe der Schlosszunge von
Becken- und Schultergurt,
indem Sie die Gurtbänder von
Becken- und Schultergurt durch
die Aussparungen im Halteclip
führen. Verschließen Sie den
Gurt wieder. Wenn der Gurt
durchhängt, öffnen Sie das
Gurtschloss und bringen Sie
den Halteclip erneut an.
1
2
3
Corolla TMMT_OM_EM_OM12J76M.book 65 ページ ２０１５年２月２日　月曜日　午後５時１０分

661-1. Für sicheren Gebrauch
COROLLA_TMMT_EM (OM12J76M)■

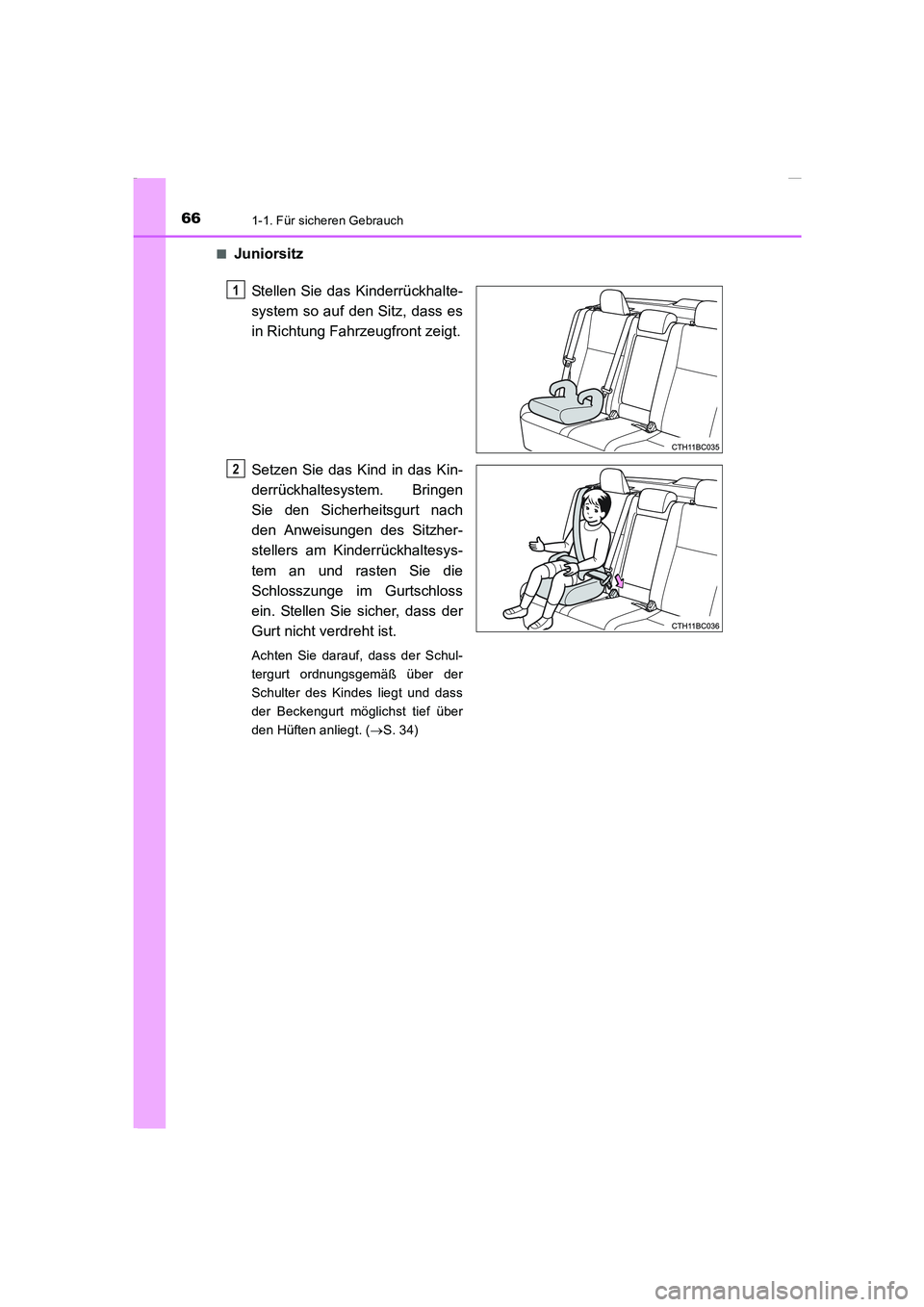

Juniorsitz
Stellen Sie das Kinderrückhalte-
system so auf den Sitz, dass es
in Richtung Fahrzeugfront zeigt.
Setzen Sie das Kind in das Kin-
derrückhaltesystem. Bringen
Sie den Sicherheitsgurt nach
den Anweisungen des Sitzher-
stellers am Kinderrückhaltesys-
tem an und rasten Sie die
Schlosszunge im Gurtschloss
ein. Stellen Sie sicher, dass der
Gurt nicht verdreht ist.
Achten Sie darauf, dass der Schul-
tergurt ordnungsgemäß über der
Schulter des Kindes liegt und dass
der Beckengurt möglichst tief über
den Hüften anliegt. (→S. 34)
1
2
Corolla TMMT_OM_EM_OM12J76M.book 66 ページ ２０１５年２月２日　月曜日　午後５時１０分

671-1. Für sicheren Gebrauch
1
Sicherheitsinformationen
COROLLA_TMMT_EM (OM12J76M)

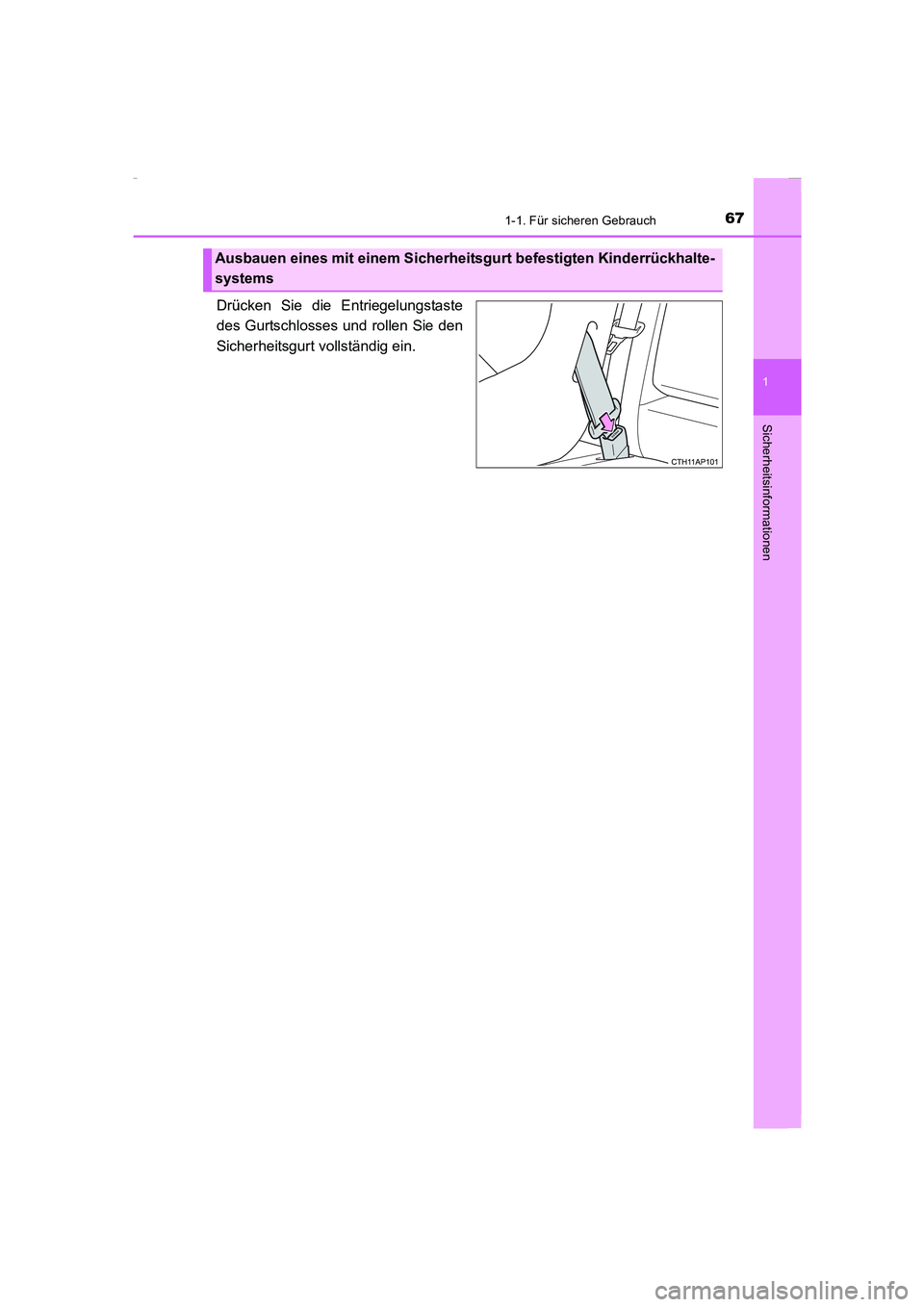

Drücken Sie die Entriegelungstaste
des Gurtschlosses und rollen Sie den
Sicherheitsgurt vollständig ein.
Ausbauen eines mit einem Sicherheitsgurt befestigten Kinderrückhalte-
systems
Corolla TMMT_OM_EM_OM12J76M.book 67 ページ ２０１５年２月２日　月曜日　午後５時１０分

681-1. Für sicheren Gebrauch
COROLLA_TMMT_EM (OM12J76M)

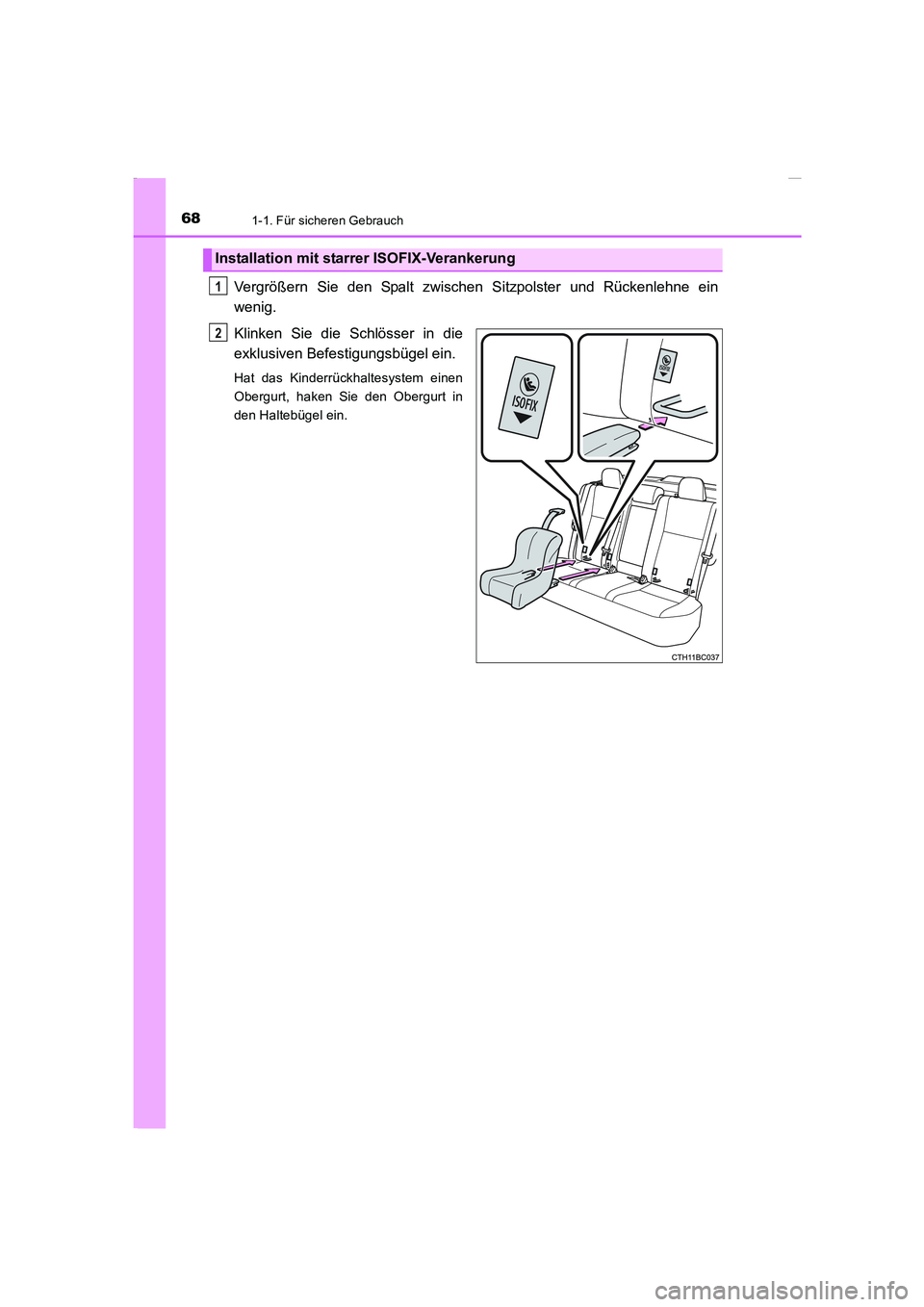

Vergrößern Sie den Spalt zwischen Sitzpolster und Rückenlehne ein
wenig.
Klinken Sie die Schlösser in die
exklusiven Befestigungsbügel ein.
Hat das Kinderrückhaltesystem einen
Obergurt, haken Sie den Obergurt in
den Haltebügel ein.
Installation mit starrer ISOFIX-Verankerung
1
2
Corolla TMMT_OM_EM_OM12J76M.book 68 ページ ２０１５年２月２日　月曜日　午後５時１０分

691-1. Für sicheren Gebrauch
1
Sicherheitsinformationen
COROLLA_TMMT_EM (OM12J76M)

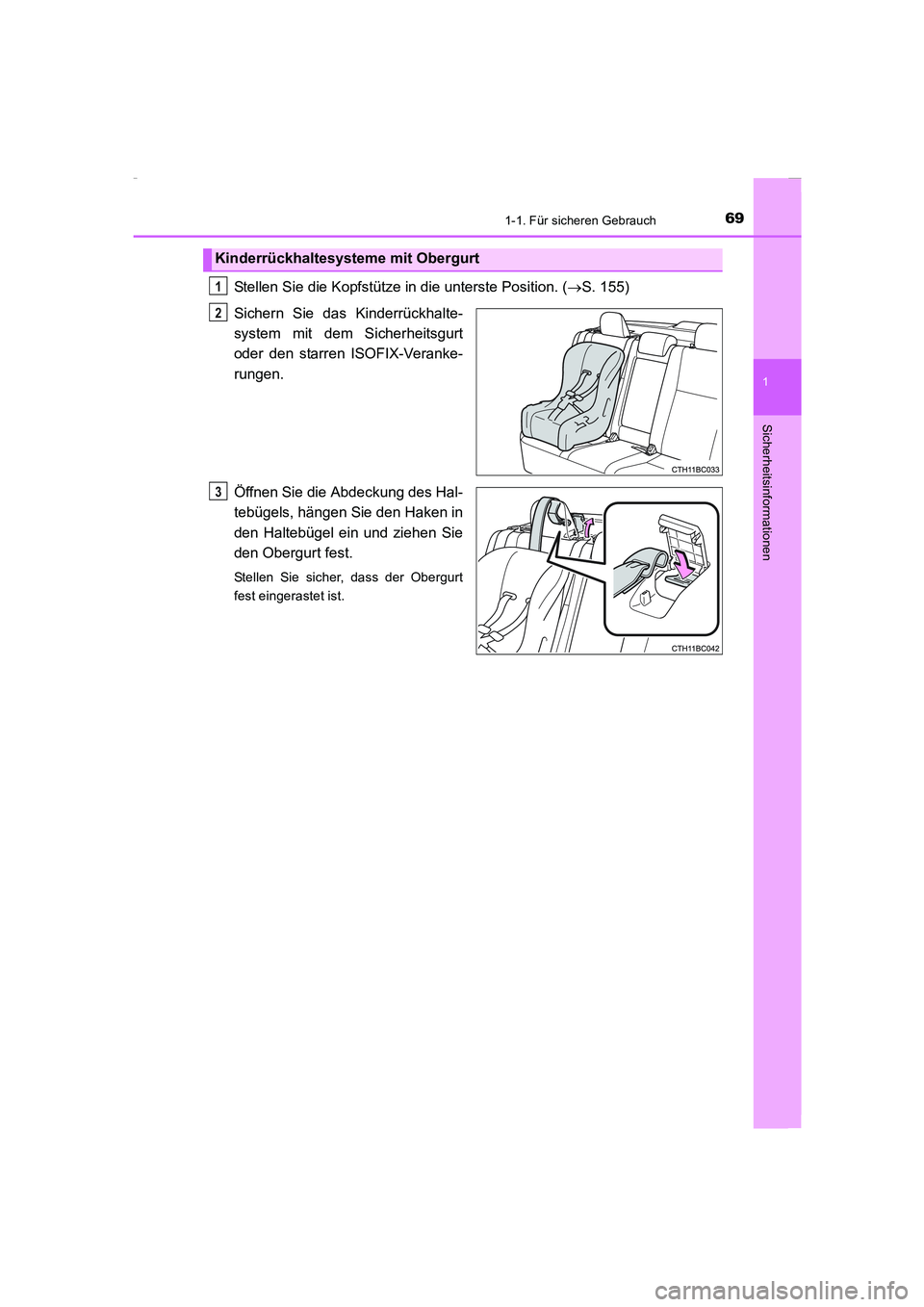

Stellen Sie die Kopfstütze in die unterste Position. (→S. 155)
Sichern Sie das Kinderrückhalte-
system mit dem Sicherheitsgurt
oder den starren ISOFIX-Veranke-
rungen.
Öffnen Sie die Abdeckung des Hal-
tebügels, hängen Sie den Haken in
den Haltebügel ein und ziehen Sie
den Obergurt fest.
Stellen Sie sicher, dass der Obergurt
fest eingerastet ist.
Kinderrückhaltesysteme mit Obergurt
1
2
3
Corolla TMMT_OM_EM_OM12J76M.book 69 ページ ２０１５年２月２日　月曜日　午後５時１０分

701-1. Für sicheren Gebrauch
COROLLA_TMMT_EM (OM12J76M)
■Bei der Montage eines Kinderrückhaltesystems
Zum Befestigen des Kinderrückhaltesystems benötigen Sie einen Halteclip. Befolgen
Sie die Anweisungen des Systemherstellers. Wenn Ihr Kinderrückhaltesystem keinen
Halteclip hat, können Sie den folgenden Artikel bei einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb erwerben:
Halteclip für Kinderrückhaltesystem
(Teile-Nr. 73119-22010)
ACHTUNG
■Bei der Montage eines Kinderrückhaltesystems
Befolgen Sie die Anweisungen im Montagehandbuch des Kinderrückhaltesystems
und achten Sie auf die sichere Befestigung des Kinderrückhaltesystems.
Wenn das Kinderrückhaltesystem nicht ordnungsgemäß fixiert ist, können das Kind
oder andere Insassen bei scharfem Bremsen oder einem Unfall schwer verletzt oder
sogar getötet werden.
●Falls der Fahrersitz gegen das Kinderrück-
haltesystem stößt und dessen ordnungsge-
mäße Befestigung verhindert, befestigen Sie
das Kinderrückhaltesystem auf dem rechten
Rücksitz (Fahrzeuge mit Linkslenkung) bzw.
auf dem linken Rücksitz (Fahrzeuge mit
Rechtslenkung).
●Stellen Sie den Beifahrersitz so ein, dass die
Funktion des Kinderrückhaltesystems nicht
beeinträchtigt wird.
●Schieben Sie den Sitz so weit wie möglich
nach hinten und bauen Sie die Kopfstütze
aus, wenn Sie ein nach vorne gerichtetes
Kinderrückhaltesystem auf dem Beifahrer-
sitz anbringen.
Wird dies nicht beachtet, kann es zu schwe-
ren oder tödlichen Verletzungen kommen,
falls die Airbags auslösen (aufgeblasen wer-
den).
Corolla TMMT_OM_EM_OM12J76M.book 70 ページ ２０１５年２月２日　月曜日　午後５時１０分

711-1. Für sicheren Gebrauch
1
Sicherheitsinformationen
COROLLA_TMMT_EM (OM12J76M)

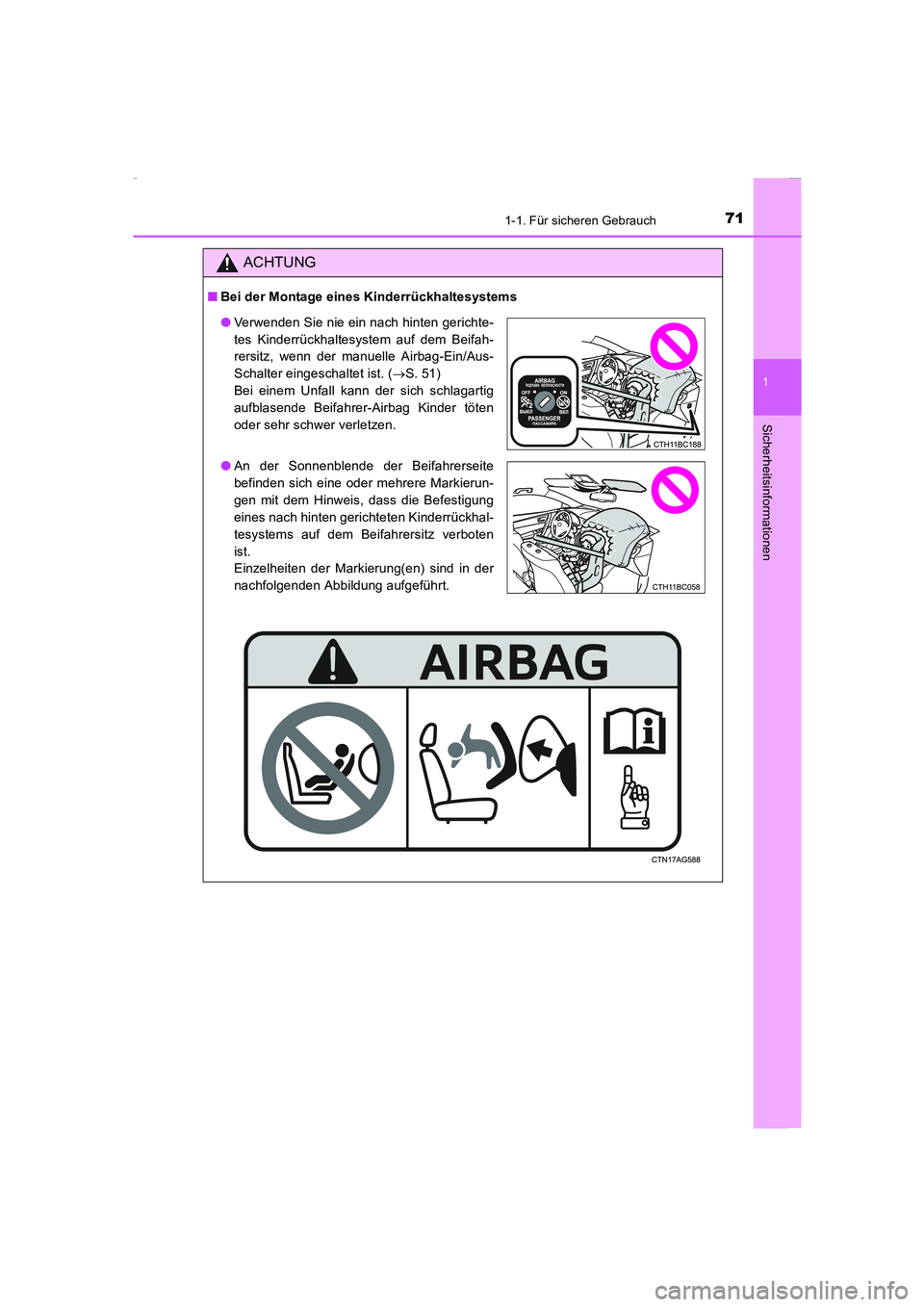

ACHTUNG
■Bei der Montage eines Kinderrückhaltesystems
●Verwenden Sie nie ein nach hinten gerichte-
tes Kinderrückhaltesystem auf dem Beifah-
rersitz, wenn der manuelle Airbag-Ein/Aus-
Schalter eingeschaltet ist. (→S. 51)
Bei einem Unfall kann der sich schlagartig
aufblasende Beifahrer-Airbag Kinder töten
oder sehr schwer verletzen.
●An der Sonnenblende der Beifahrerseite
befinden sich eine oder mehrere Markierun-
gen mit dem Hinweis, dass die Befestigung
eines nach hinten gerichteten Kinderrückhal-
tesystems auf dem Beifahrersitz verboten
ist.
Einzelheiten der Markierung(en) sind in der
nachfolgenden Abbildung aufgeführt.
Corolla TMMT_OM_EM_OM12J76M.book 71 ページ ２０１５年２月２日　月曜日　午後５時１０分

721-1. Für sicheren Gebrauch
COROLLA_TMMT_EM (OM12J76M)
ACHTUNG
■Bei der Montage eines Kinderrückhaltesystems
●Wenn es in Ihrem Land Vorschriften zu Kinderrückhaltesystemen gibt, wenden Sie
sich für den Einbau von Kinderrückhaltesystemen an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
●Wenn ein Juniorsitz eingebaut ist, stellen Sie immer sicher, dass der Schultergurt
über die Schultermitte des Kindes geführt wird. Der Gurt muss vom Hals des Kin-
des ferngehalten werden, darf aber auch nicht von der Schulter des Kindes abrut-
schen. Wird dies nicht beachtet, kann es bei scharfem Bremsen, einem
Ausweichmanöver oder einem Unfall zu schweren oder tödlichen Verletzungen
kommen.
●Stellen Sie sicher, dass Gurt und Schlosszunge fest eingerastet sind und der Gurt
nicht verdreht ist.
●Rütteln Sie links, rechts und vorn und hinten am Kinderrückhaltesystem, um sicher-
zugehen, dass es sicher eingebaut wurde.
●Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems niemals den Sitz.
●Befolgen Sie alle vom Hersteller des Kinderrückhaltesystems mitgelieferten Ein-
bauanleitungen.
■Richtiges Anbringen eines Kinderrückhaltesystems an den Verankerungen
Werden die unteren Befestigungspunkte verwendet, ist sicherzustellen, dass sich
keine Fremdkörper in der Nähe der Befestigungspunkte befinden und der Sicher-
heitsgurt nicht hinter dem Kinderrückhaltesystem eingeklemmt ist. Stellen Sie sicher,
dass das Kinderrückhaltesystem sicher befestigt ist. Anderenfalls kann dies bei
scharfem Bremsen oder einem Unfall zu schweren oder tödlichen Verletzungen des
Kindes oder der anderen Insassen führen.
