2015 TOYOTA COROLLA Betriebsanleitungen (in German)

4576-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs

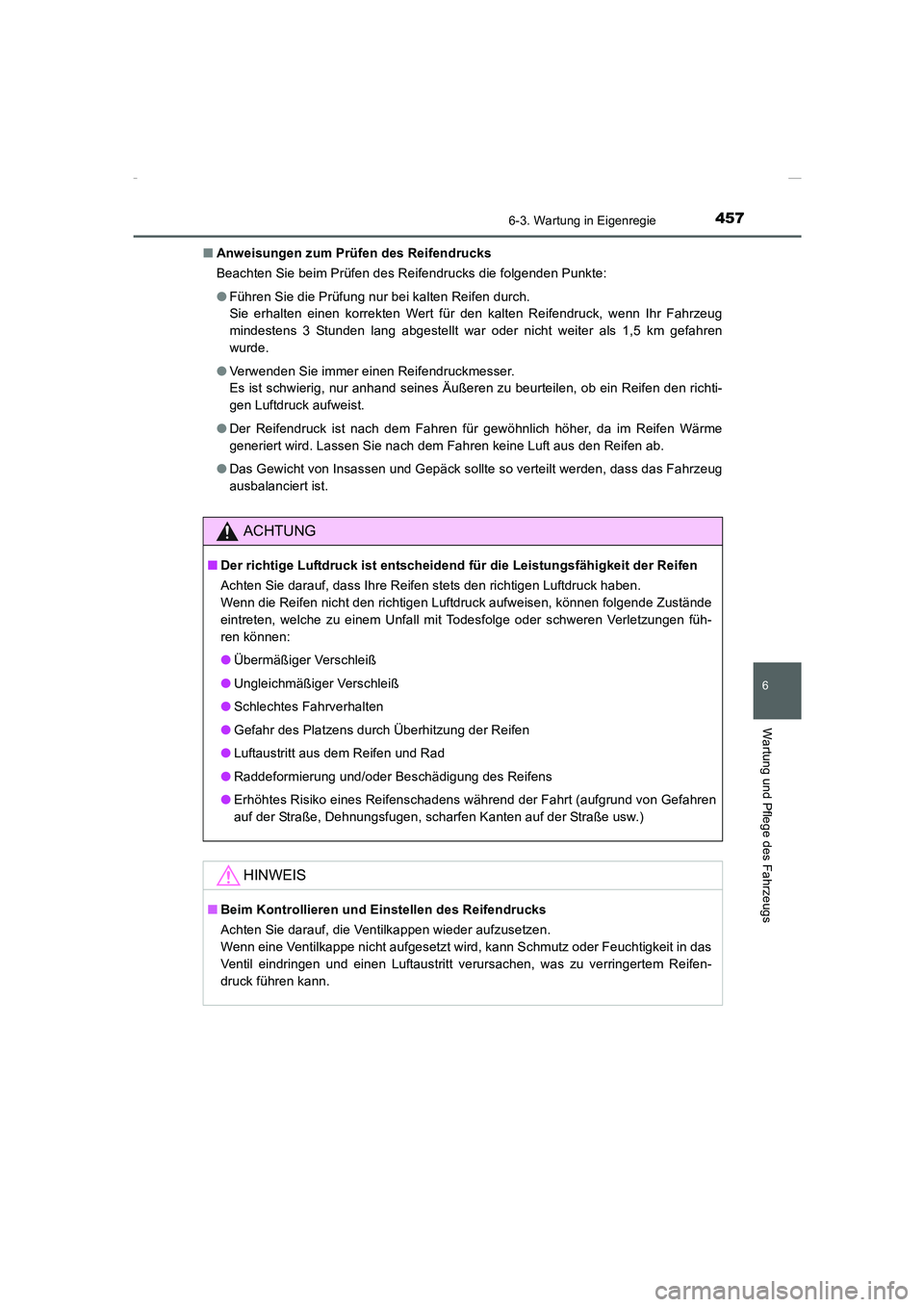

COROLLA_TMMT_EM (OM12J76M)■Anweisungen zum Prüfen des Reifendrucks
Beachten Sie beim Prüfen des Reifendrucks die folgenden Punkte:
●Führen Sie die Prüfung nur bei kalten Reifen durch.
Sie erhalten einen korrekten Wert für den kalten Reifendruck, wenn Ihr Fahrzeug
mindestens 3 Stunden lang abgestellt war oder nicht weiter als 1,5 km gefahren
wurde.
●Verwenden Sie immer einen Reifendruckmesser.
Es ist schwierig, nur anhand seines Äußeren zu beurteilen, ob ein Reifen den richti-
gen Luftdruck aufweist.
●Der Reifendruck ist nach dem Fahren für gewöhnlich höher, da im Reifen Wärme
generiert wird. Lassen Sie nach dem Fahren keine Luft aus den Reifen ab.
●Das Gewicht von Insassen und Gepäck sollte so verteilt werden, dass das Fahrzeug
ausbalanciert ist.
ACHTUNG
■Der richtige Luftdruck ist entscheidend für die Leistungsfähigkeit der Reifen
Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
Wenn die Reifen nicht den richtigen Luftdruck aufweisen, können folgende Zustände
eintreten, welche zu einem Unfall mit Todesfolge oder schweren Verletzungen füh-
ren können:
●Übermäßiger Verschleiß
●Ungleichmäßiger Verschleiß
●Schlechtes Fahrverhalten
●Gefahr des Platzens durch Überhitzung der Reifen
●Luftaustritt aus dem Reifen und Rad
●Raddeformierung und/oder Beschädigung des Reifens
●Erhöhtes Risiko eines Reifenschadens während der Fahrt (aufgrund von Gefahren
auf der Straße, Dehnungsfugen, scharfen Kanten auf der Straße usw.)
HINWEIS
■Beim Kontrollieren und Einstellen des Reifendrucks
Achten Sie darauf, die Ventilkappen wieder aufzusetzen.
Wenn eine Ventilkappe nicht aufgesetzt wird, kann Schmutz oder Feuchtigkeit in das
Ventil eindringen und einen Luftaustritt verursachen, was zu verringertem Reifen-
druck führen kann.
Corolla TMMT_OM_EM_OM12J76M.book 457 ページ ２０１５年２月２日　月曜日　午後５時１０分

4586-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)
Achten Sie beim Radwechsel darauf, dass die Ersatzräder den ausgetausch-
ten Rädern in Bezug auf Tragfähigkeit, Durchmesser, Maulweite und positive
Einpresstiefe
* genau entsprechen.
Ersatzräder erhalten Sie von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
*: Kurz auch als “Einpresstiefe” bezeichnet.
Toyota empfiehlt nicht die Verwendung von:
●Rädern unterschiedlicher Größen oder Sorten
●Gebrauchten Rädern
●Verformten, wieder gerichteten Rädern
●Verwenden Sie ausschließlich Radmuttern von Toyota und Schrauben-
schlüssel, die für den Einsatz mit Aluminiumrädern vorgesehen sind.
●Überprüfen Sie beim Umsetzen, Reparieren oder Wechseln Ihrer Reifen
nach 1600 km, ob die Radmuttern noch fest sitzen.
●Achten Sie bei der Benutzung von Schneeketten darauf, dass Sie die
Leichtmetallräder nicht beschädigen.
●Verwenden Sie zum Auswuchten der Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige sowie einen Kunststoff- oder Gummih-
ammer.
■Beim Radwechsel (Fahrzeuge mit Reifendruck-Warnsystem)
Die Räder Ihres Fahrzeugs verfügen über Reifendruck-Warnventile und Sender, mit
deren Hilfe das Reifendruck-Warnsystem bei einem Druckverlust der Reifen im Voraus
Warnungen ausgeben kann. Wenn Räder ausgetauscht werden, müssen die Reifen-
druck-Warnventile und Sender eingebaut werden. (→S. 446)

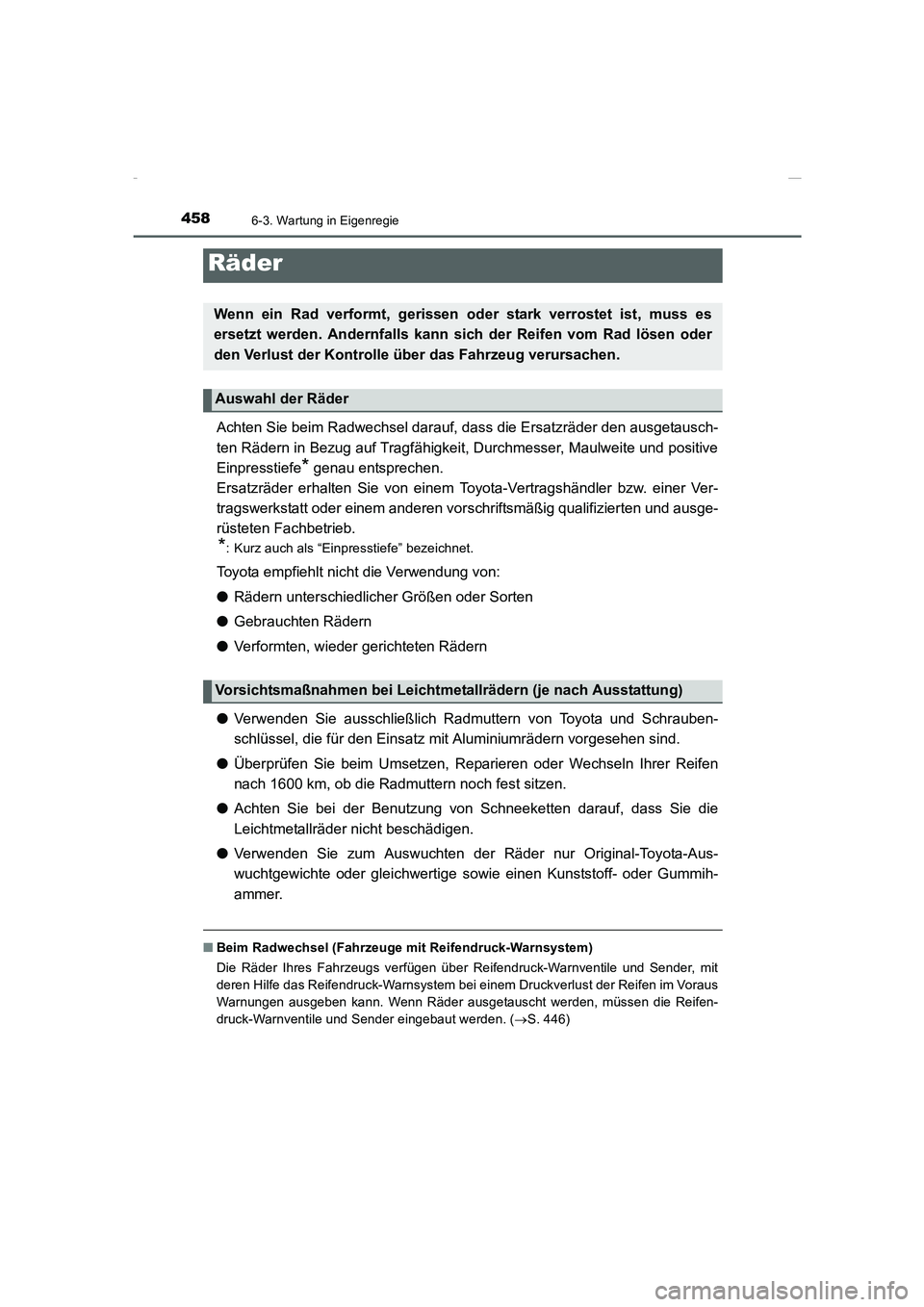

Räder
Wenn ein Rad verformt, gerissen oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann sich der Reifen vom Rad lösen oder
den Verlust der Kontrolle über das Fahrzeug verursachen.
Auswahl der Räder
Vorsichtsmaßnahmen bei Leichtmetallrädern (je nach Ausstattung)
Corolla TMMT_OM_EM_OM12J76M.book 458 ページ ２０１５年２月２日　月曜日　午後５時１０分

4596-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs

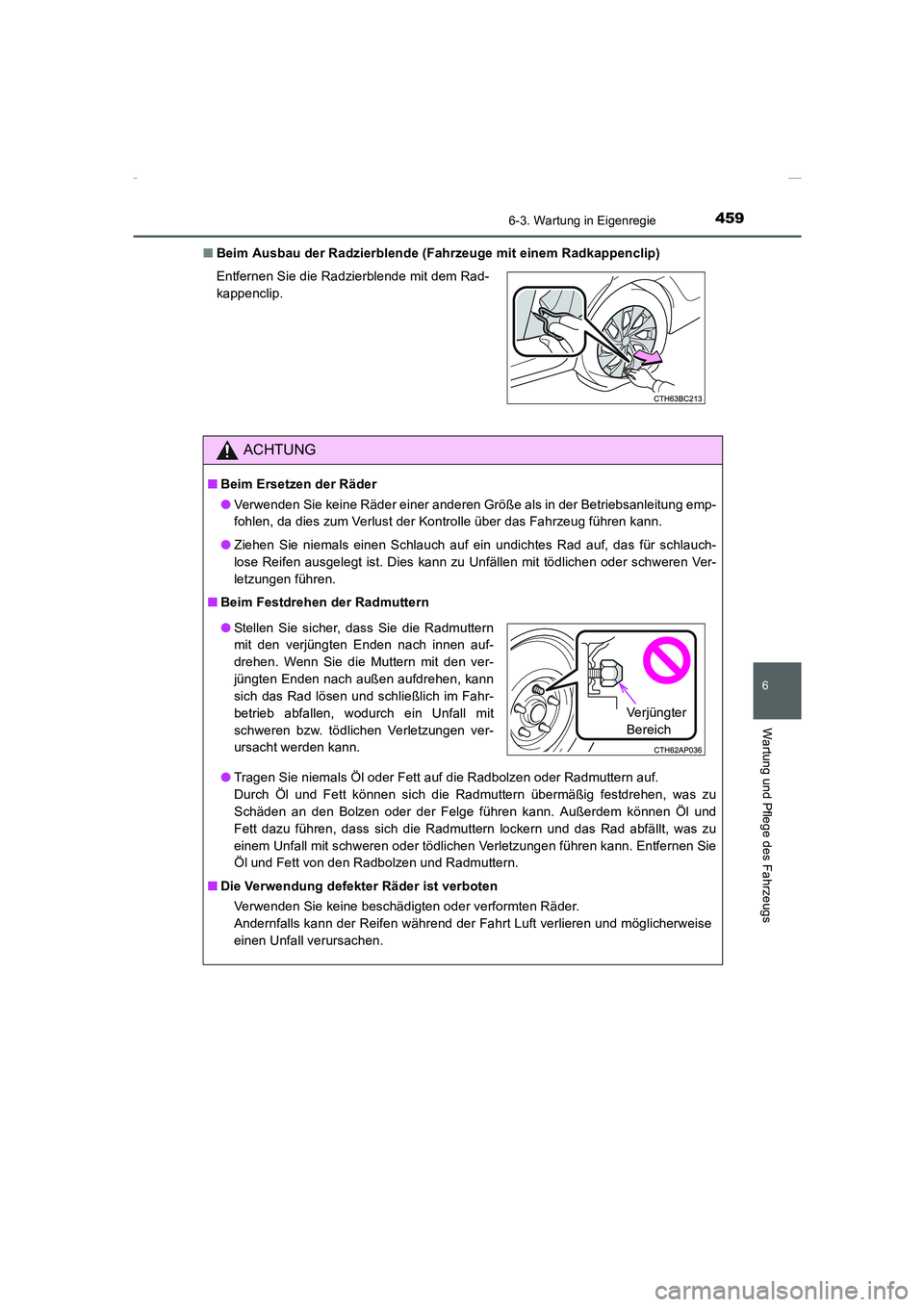

COROLLA_TMMT_EM (OM12J76M)■Beim Ausbau der Radzierblende (Fahrzeuge mit einem Radkappenclip)
Entfernen Sie die Radzierblende mit dem Rad-
kappenclip.
ACHTUNG
■Beim Ersetzen der Räder
●Verwenden Sie keine Räder einer anderen Größe als in der Betriebsanleitung emp-
fohlen, da dies zum Verlust der Kontrolle über das Fahrzeug führen kann.
●Ziehen Sie niemals einen Schlauch auf ein undichtes Rad auf, das für schlauch-
lose Reifen ausgelegt ist. Dies kann zu Unfällen mit tödlichen oder schweren Ver-
letzungen führen.
■Beim Festdrehen der Radmuttern
●Tragen Sie niemals Öl oder Fett auf die Radbolzen oder Radmuttern auf.
Durch Öl und Fett können sich die Radmuttern übermäßig festdrehen, was zu
Schäden an den Bolzen oder der Felge führen kann. Außerdem können Öl und
Fett dazu führen, dass sich die Radmuttern lockern und das Rad abfällt, was zu
einem Unfall mit schweren oder tödlichen Verletzungen führen kann. Entfernen Sie
Öl und Fett von den Radbolzen und Radmuttern.
■Die Verwendung defekter Räder ist verboten
Verwenden Sie keine beschädigten oder verformten Räder.
Andernfalls kann der Reifen während der Fahrt Luft verlieren und möglicherweise
einen Unfall verursachen.
●Stellen Sie sicher, dass Sie die Radmuttern
mit den verjüngten Enden nach innen auf-
drehen. Wenn Sie die Muttern mit den ver-
jüngten Enden nach außen aufdrehen, kann
sich das Rad lösen und schließlich im Fahr-
betrieb abfallen, wodurch ein Unfall mit
schweren bzw. tödlichen Verletzungen ver-
ursacht werden kann.
Verjüngter
Bereich
Corolla TMMT_OM_EM_OM12J76M.book 459 ページ ２０１５年２月２日　月曜日　午後５時１０分

4606-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)

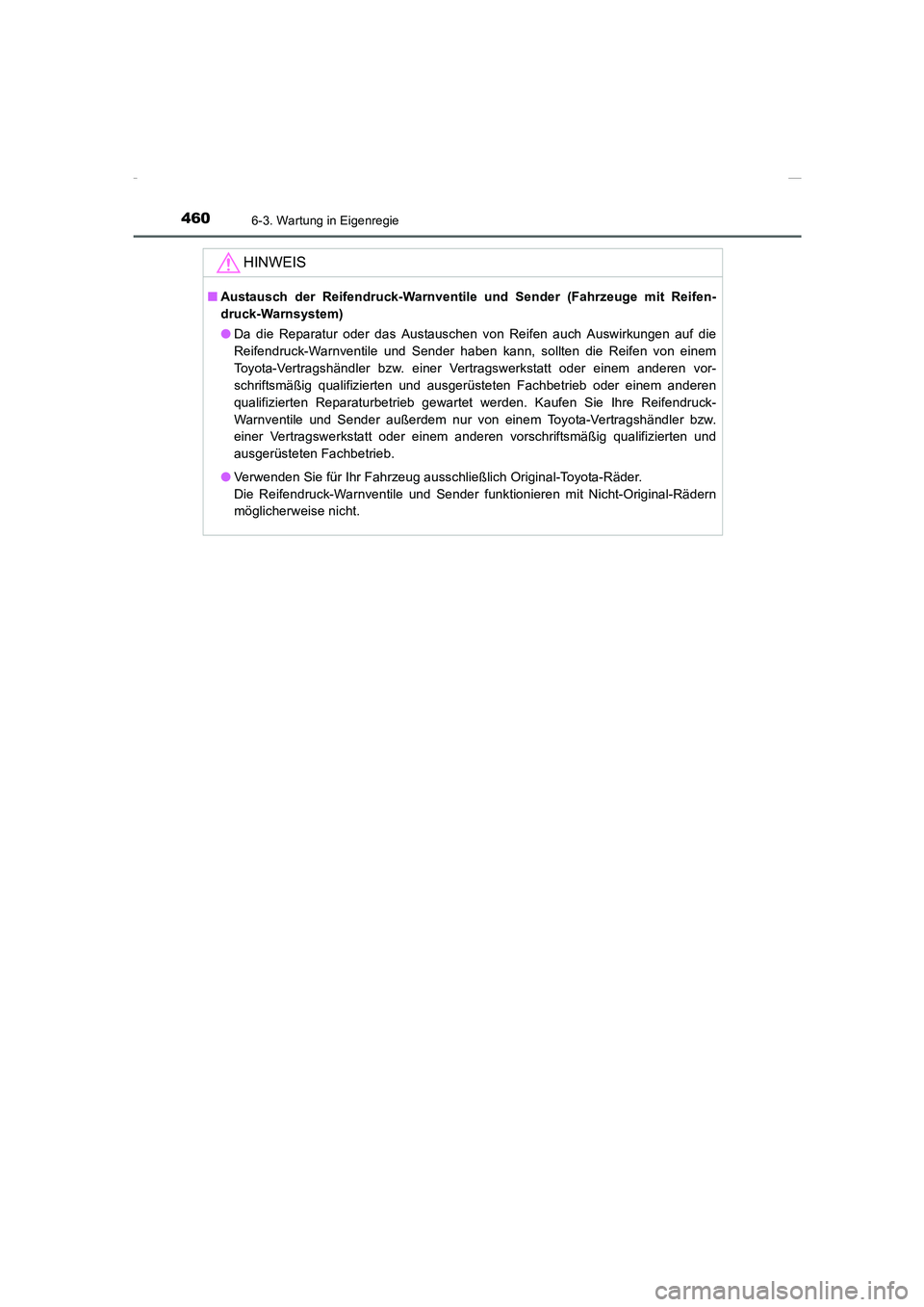

HINWEIS
■Austausch der Reifendruck-Warnventile und Sender (Fahrzeuge mit Reifen-
druck-Warnsystem)
●Da die Reparatur oder das Austauschen von Reifen auch Auswirkungen auf die
Reifendruck-Warnventile und Sender haben kann, sollten die Reifen von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb oder einem anderen
qualifizierten Reparaturbetrieb gewartet werden. Kaufen Sie Ihre Reifendruck-
Warnventile und Sender außerdem nur von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
●Verwenden Sie für Ihr Fahrzeug ausschließlich Original-Toyota-Räder.
Die Reifendruck-Warnventile und Sender funktionieren mit Nicht-Original-Rädern
möglicherweise nicht.
Corolla TMMT_OM_EM_OM12J76M.book 460 ページ ２０１５年２月２日　月曜日　午後５時１０分

4616-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)
Schalten Sie den Motorschalter aus.
Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
Drücken Sie das Handschuhfach
an der Fahrzeugaußenseite nach
innen, um die Klemmen zu lösen.
Ziehen Sie anschließend das
Handschuhfach heraus und lösen
Sie die unteren Klemmen.

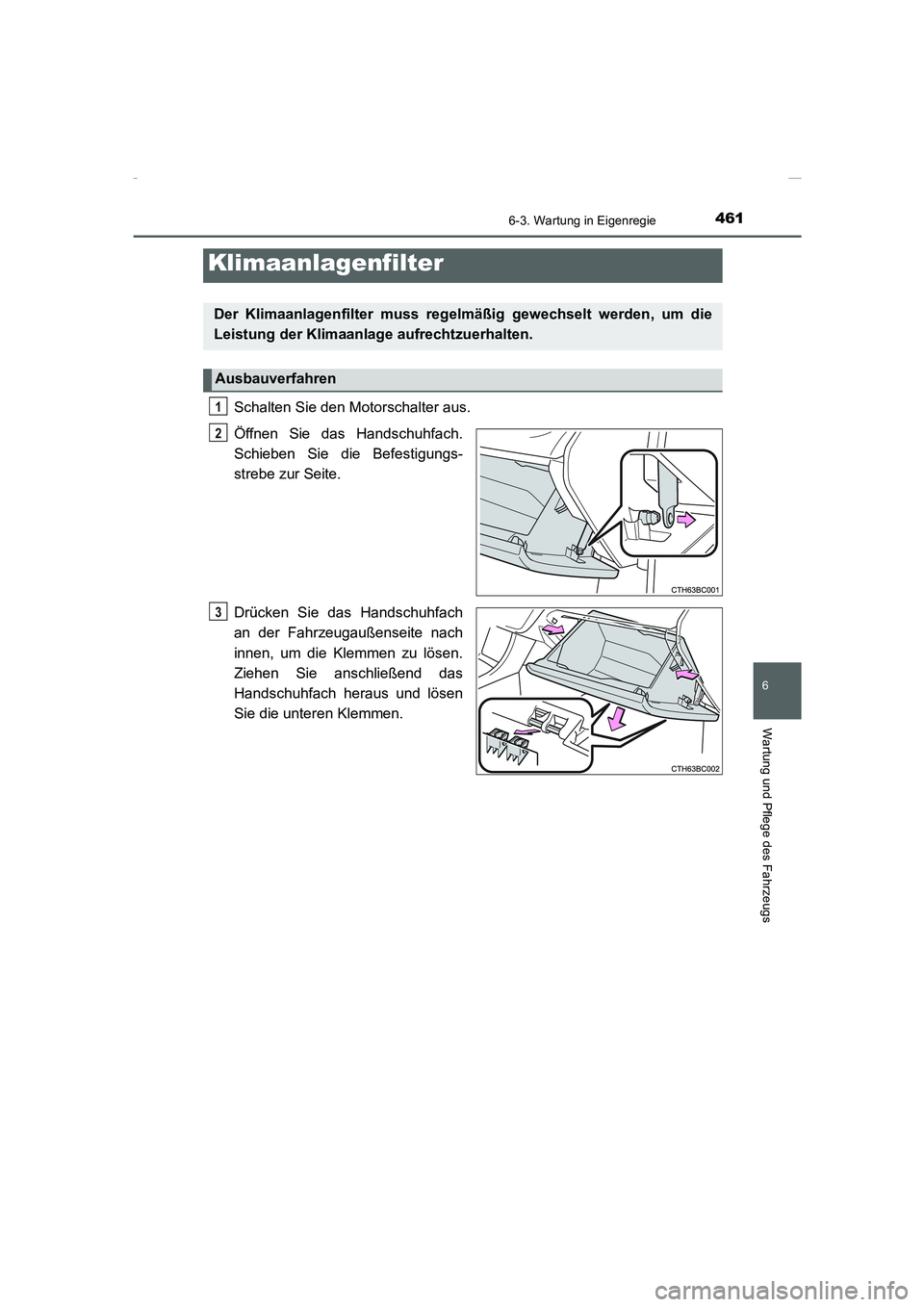

Klimaanlagenfilter
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrechtzuerhalten.
Ausbauverfahren
1
2
3
Corolla TMMT_OM_EM_OM12J76M.book 461 ページ ２０１５年２月２日　月曜日　午後５時１０分

4626-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)

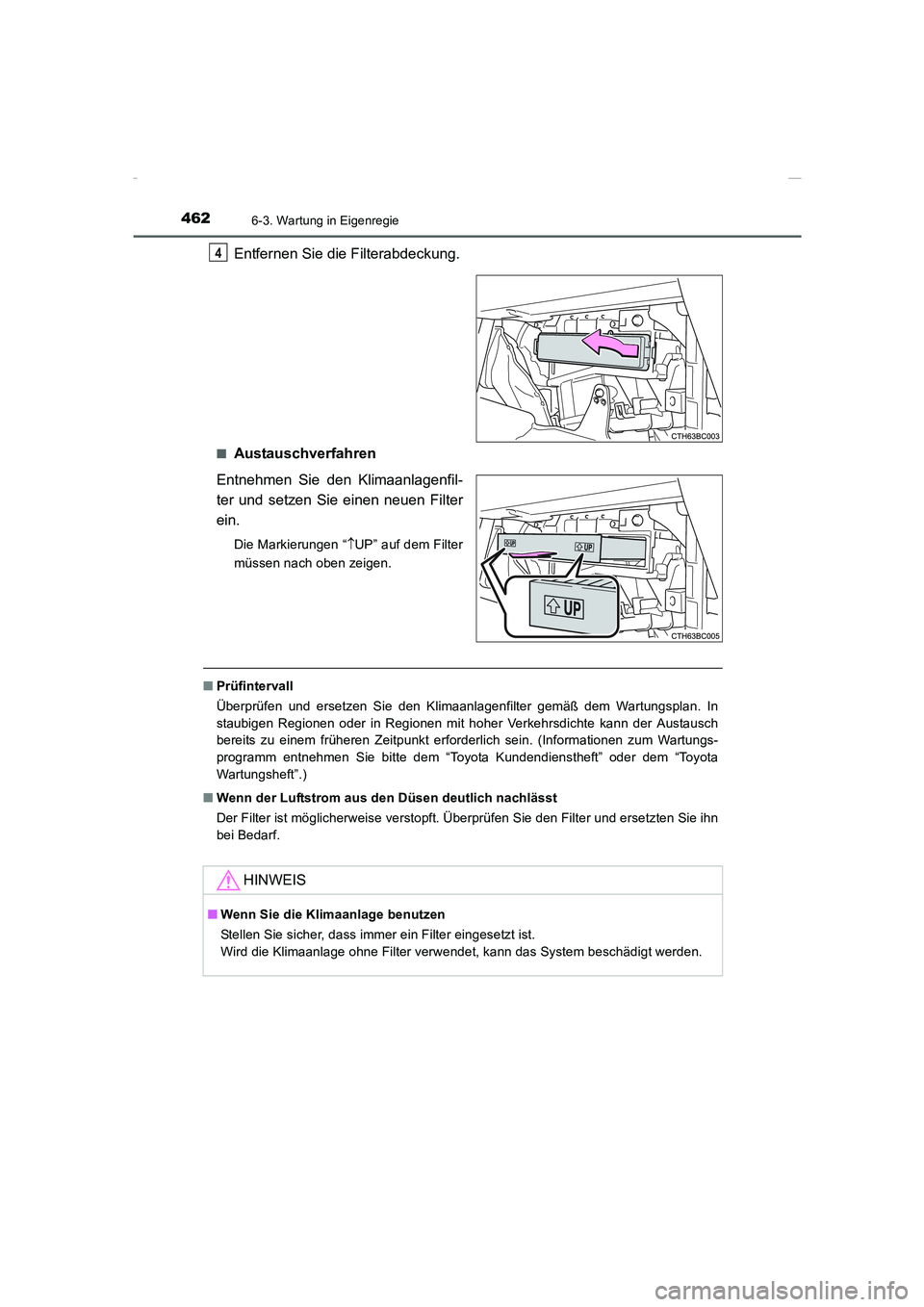

Entfernen Sie die Filterabdeckung.
■Austauschverfahren
Entnehmen Sie den Klimaanlagenfil-
ter und setzen Sie einen neuen Filter
ein.
Die Markierungen “↑UP” auf dem Filter
müssen nach oben zeigen.
■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In
staubigen Regionen oder in Regionen mit hoher Verkehrsdichte kann der Austausch
bereits zu einem früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungs-
programm entnehmen Sie bitte dem “Toyota Kundendienstheft” oder dem “Toyota
Wartungsheft”.)
■Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetzten Sie ihn
bei Bedarf.
4
HINWEIS
■Wenn Sie die Klimaanlage benutzen
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter verwendet, kann das System beschädigt werden.
Corolla TMMT_OM_EM_OM12J76M.book 462 ページ ２０１５年２月２日　月曜日　午後５時１０分

4636-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)
●Schlitzschraubendreher
●Kleiner Schlitzschraubendreher
●Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Einstiegs- & Start-
system) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs- & Startsys-
tem)
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers
mit einem Lappen bedecken, um
eine Beschädigung des Schlüssels
zu vermeiden.
Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit
dem “+”-Pol nach oben ein.

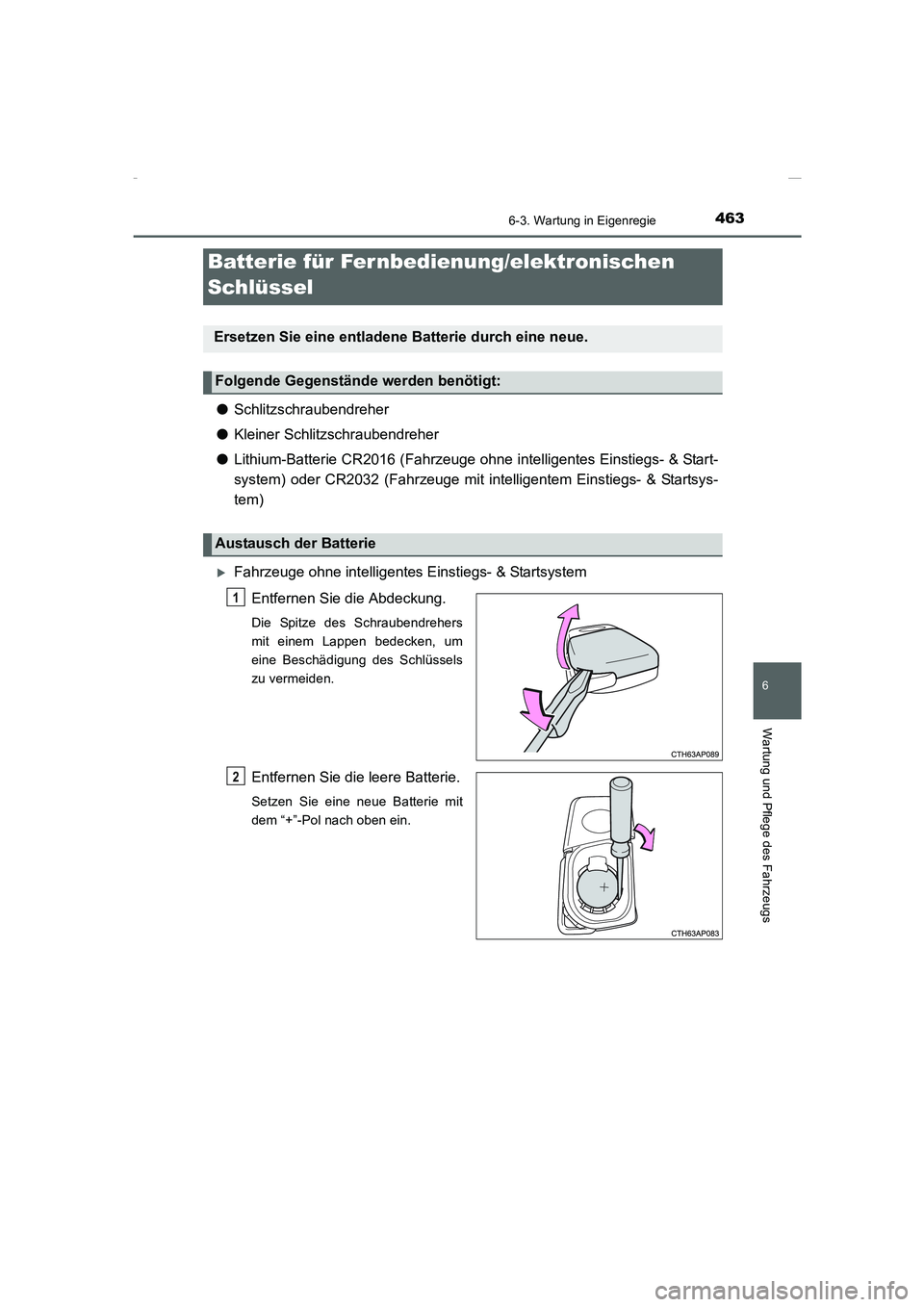

Batterie für Fernbedienung/elektronischen
Schlüssel
Ersetzen Sie eine entladene Batterie durch eine neue.
Folgende Gegenstände werden benötigt:
Austausch der Batterie
1
2
Corolla TMMT_OM_EM_OM12J76M.book 463 ページ ２０１５年２月２日　月曜日　午後５時１０分

4646-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)

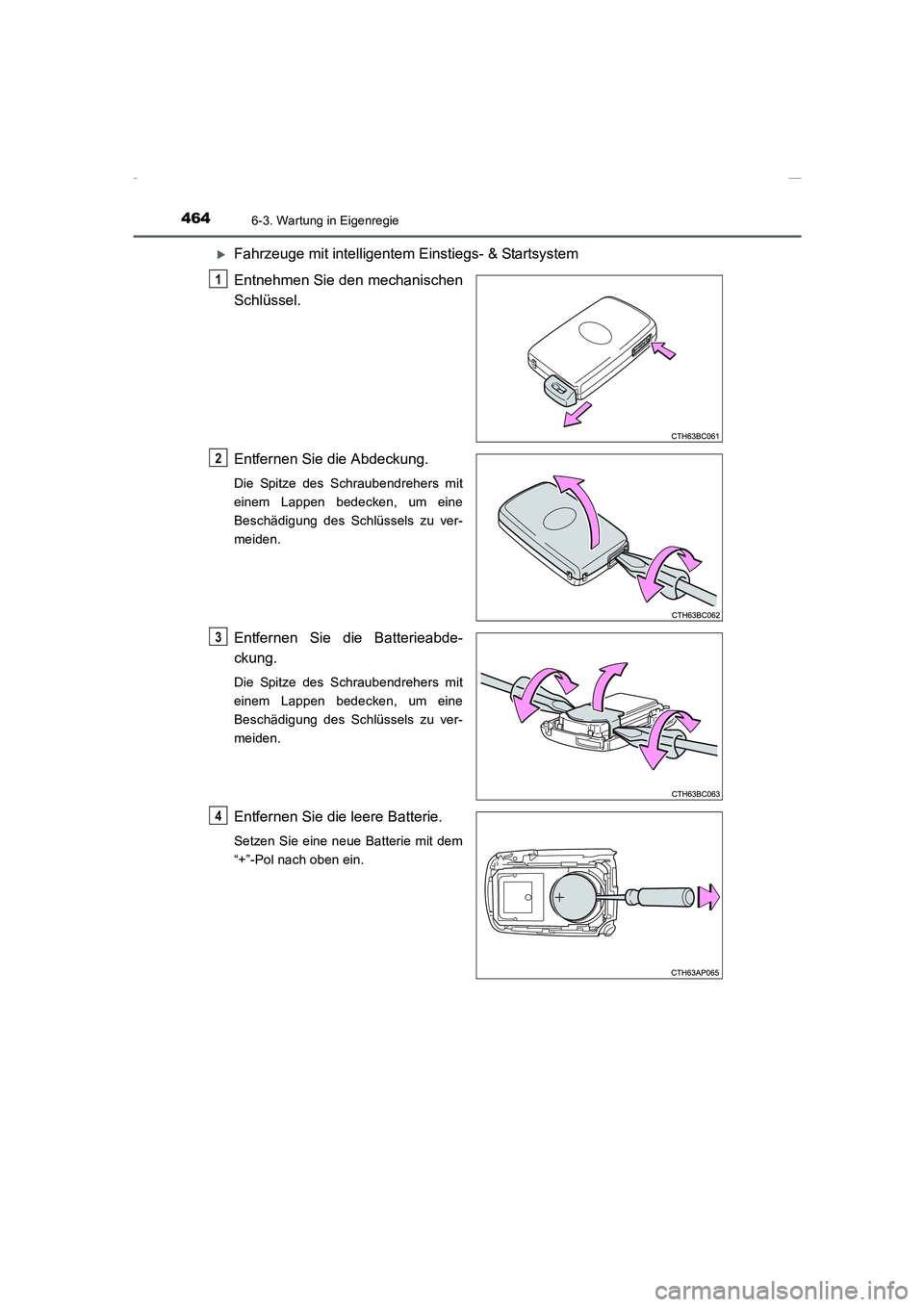

XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Entnehmen Sie den mechanischen
Schlüssel.
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die Batterieabde-
ckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
“+”-Pol nach oben ein.
1
2
3
4
Corolla TMMT_OM_EM_OM12J76M.book 464 ページ ２０１５年２月２日　月曜日　午後５時１０分
