5377-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)
Entfernen Sie die Gepäckbodenab-
deckung.

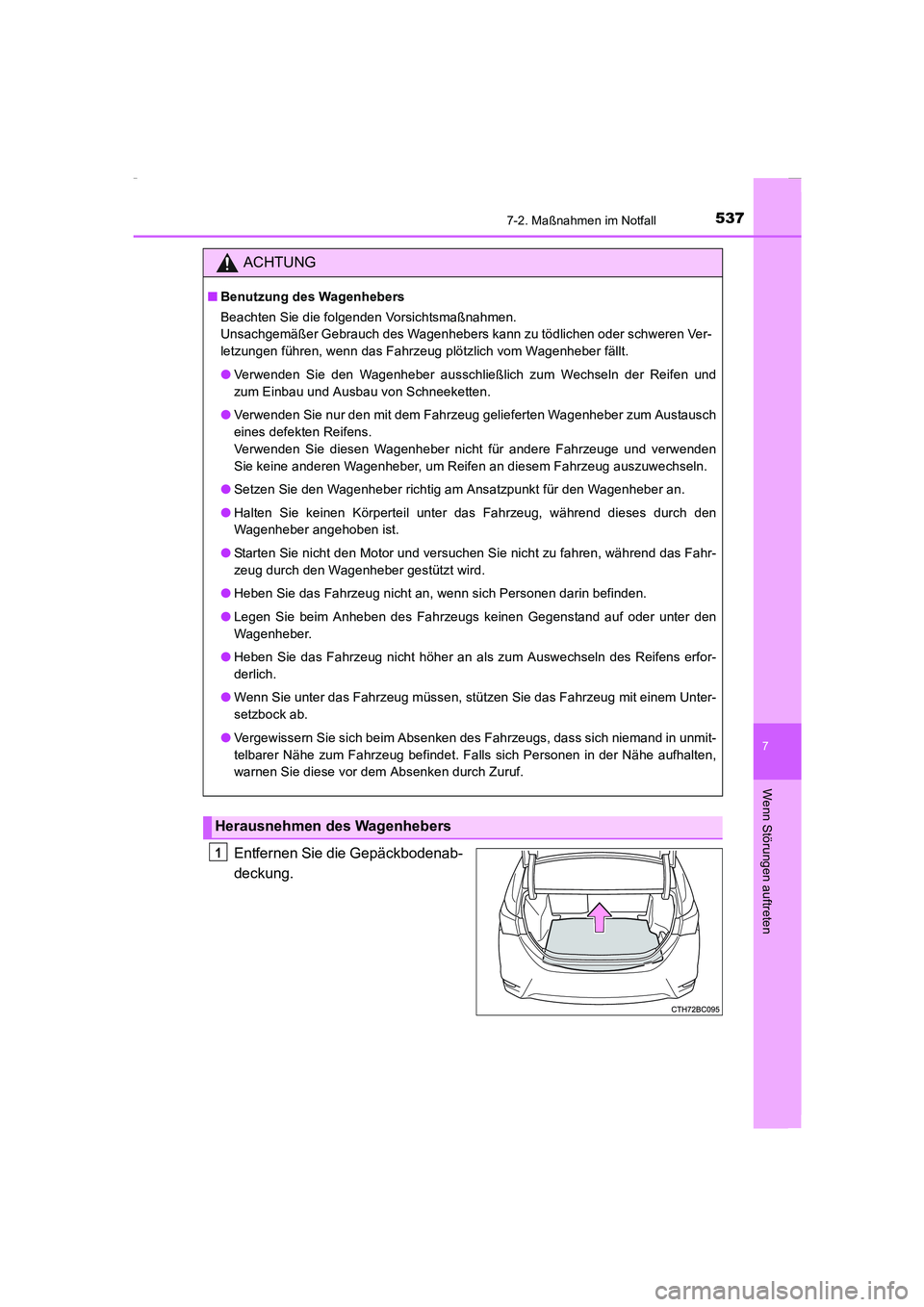

ACHTUNG
■Benutzung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Unsachgemäßer Gebrauch des Wagenhebers kann zu tödlichen oder schweren Ver-
letzungen führen, wenn das Fahrzeug plötzlich vom Wagenheber fällt.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Reifen und
zum Einbau und Ausbau von Schneeketten.
●Verwenden Sie nur den mit dem Fahrzeug gelieferten Wagenheber zum Austausch
eines defekten Reifens.
Verwenden Sie diesen Wagenheber nicht für andere Fahrzeuge und verwenden
Sie keine anderen Wagenheber, um Reifen an diesem Fahrzeug auszuwechseln.
●Setzen Sie den Wagenheber richtig am Ansatzpunkt für den Wagenheber an.
●Halten Sie keinen Körperteil unter das Fahrzeug, während dieses durch den
Wagenheber angehoben ist.
●Starten Sie nicht den Motor und versuchen Sie nicht zu fahren, während das Fahr-
zeug durch den Wagenheber gestützt wird.
●Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
●Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder unter den
Wagenheber.
●Heben Sie das Fahrzeug nicht höher an als zum Auswechseln des Reifens erfor-
derlich.
●Wenn Sie unter das Fahrzeug müssen, stützen Sie das Fahrzeug mit einem Unter-
setzbock ab.
●Vergewissern Sie sich beim Absenken des Fahrzeugs, dass sich niemand in unmit-
telbarer Nähe zum Fahrzeug befindet. Falls sich Personen in der Nähe aufhalten,
warnen Sie diese vor dem Absenken durch Zuruf.

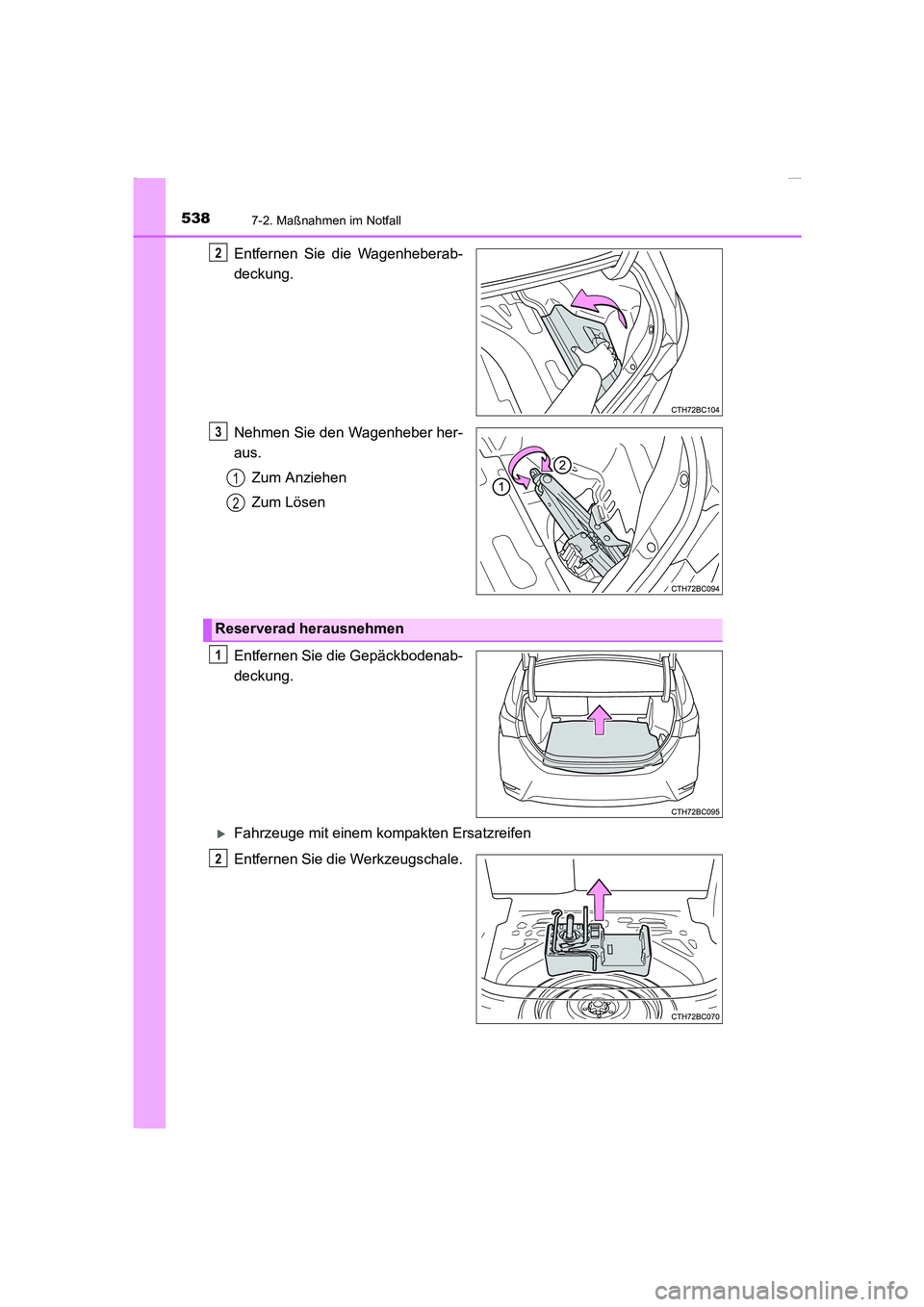

Herausnehmen des Wagenhebers
1
Corolla TMMT_OM_EM_OM12J76M.book 537 ページ ２０１５年２月２日　月曜日　午後５時１０分

5387-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)
Entfernen Sie die Wagenheberab-
deckung.
Nehmen Sie den Wagenheber her-
aus.
Zum Anziehen
Zum Lösen
Entfernen Sie die Gepäckbodenab-
deckung.
XFahrzeuge mit einem kompakten Ersatzreifen
Entfernen Sie die Werkzeugschale.
2
3
1
2
Reserverad herausnehmen
1
2
Corolla TMMT_OM_EM_OM12J76M.book 538 ページ ２０１５年２月２日　月曜日　午後５時１０分

5397-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)

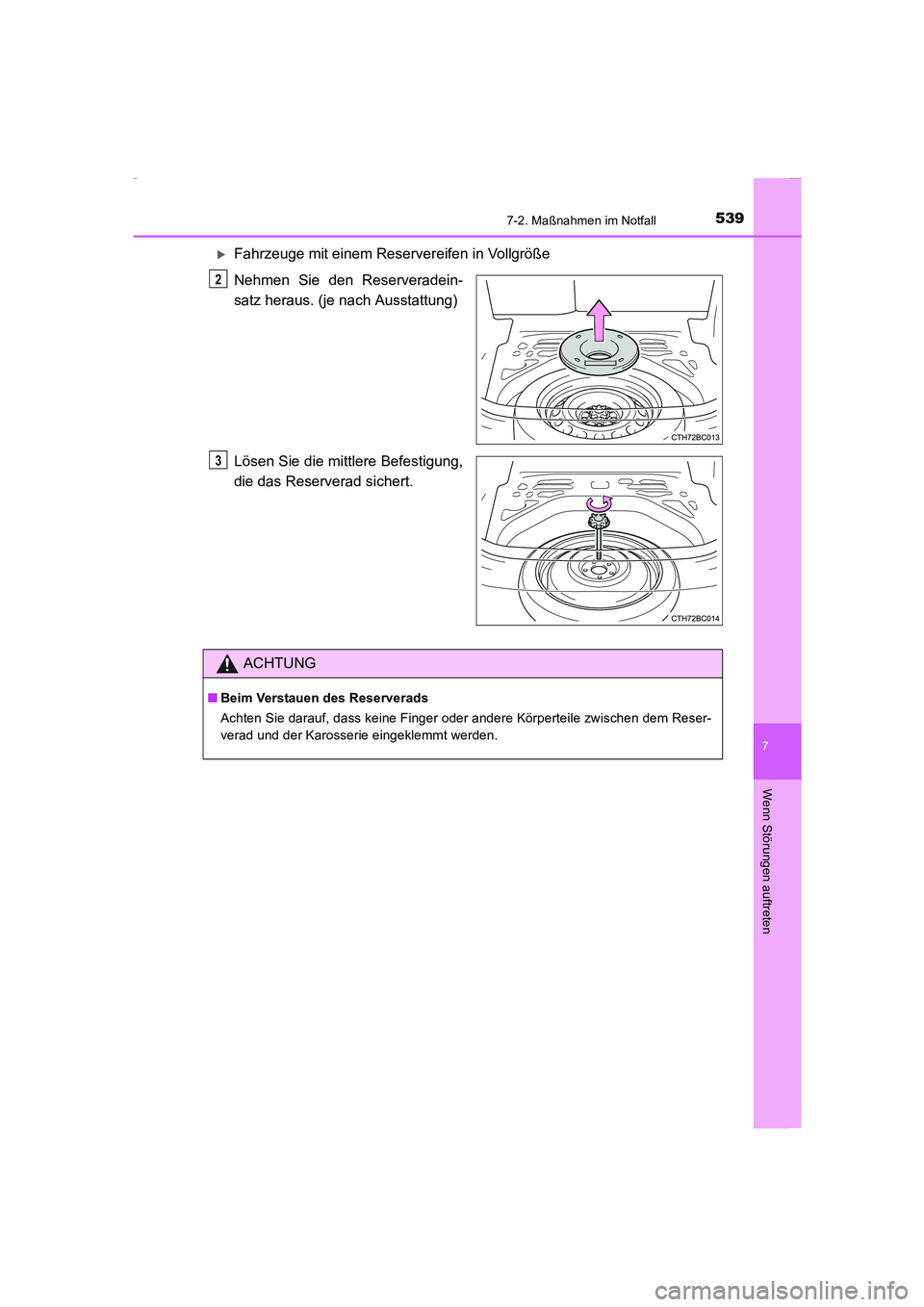

XFahrzeuge mit einem Reservereifen in Vollgröße
Nehmen Sie den Reserveradein-
satz heraus. (je nach Ausstattung)
Lösen Sie die mittlere Befestigung,
die das Reserverad sichert.
2
3
ACHTUNG
■Beim Verstauen des Reserverads
Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Reser-
verad und der Karosserie eingeklemmt werden.
Corolla TMMT_OM_EM_OM12J76M.book 539 ページ ２０１５年２月２日　月曜日　午後５時１０分

5407-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)

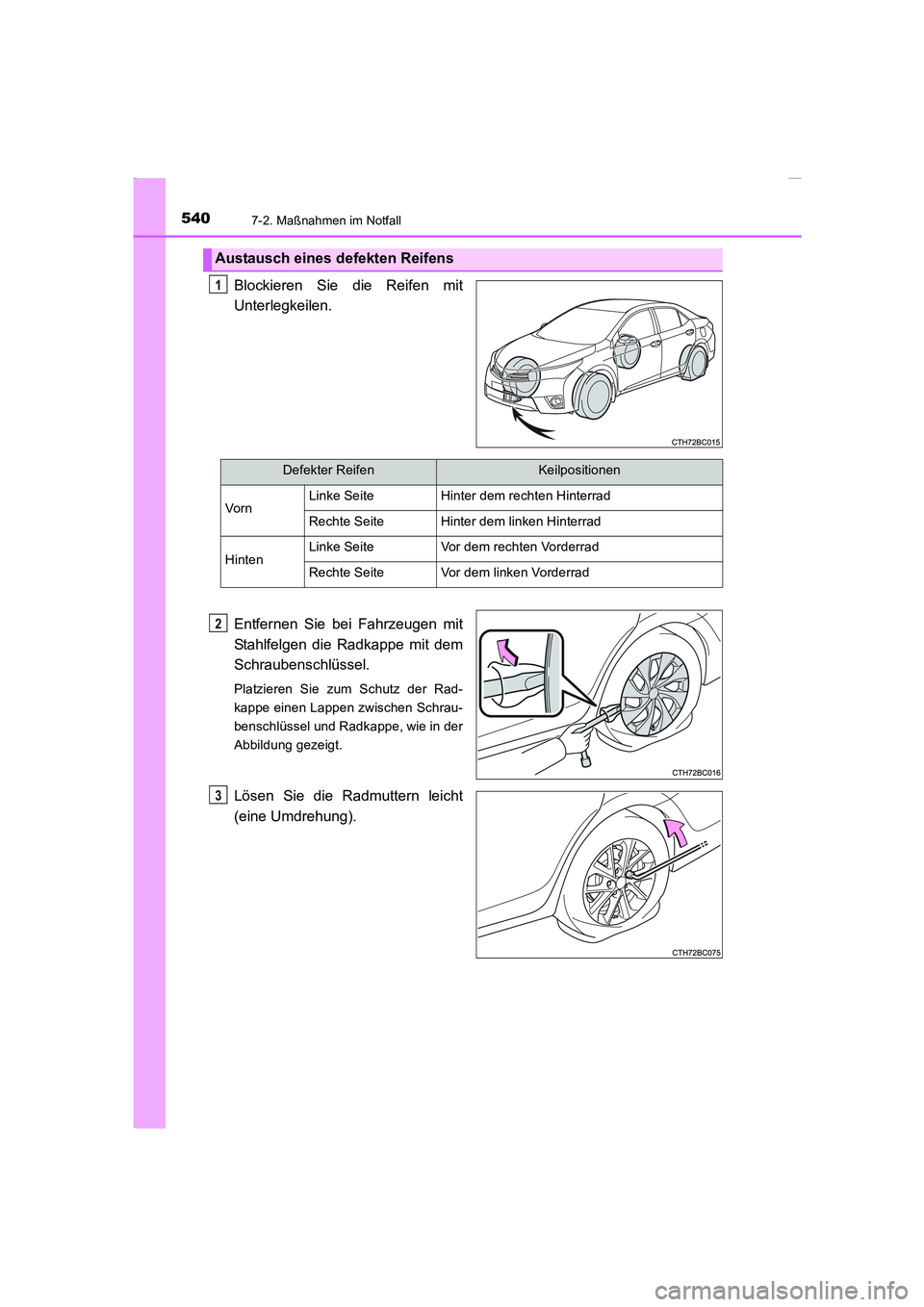

Blockieren Sie die Reifen mit
Unterlegkeilen.
Entfernen Sie bei Fahrzeugen mit
Stahlfelgen die Radkappe mit dem
Schraubenschlüssel.
Platzieren Sie zum Schutz der Rad-
kappe einen Lappen zwischen Schrau-
benschlüssel und Radkappe, wie in der
Abbildung gezeigt.
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Austausch eines defekten Reifens
1
Defekter ReifenKeilpositionen
VornLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
2
3
Corolla TMMT_OM_EM_OM12J76M.book 540 ページ ２０１５年２月２日　月曜日　午後５時１０分

5417-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)

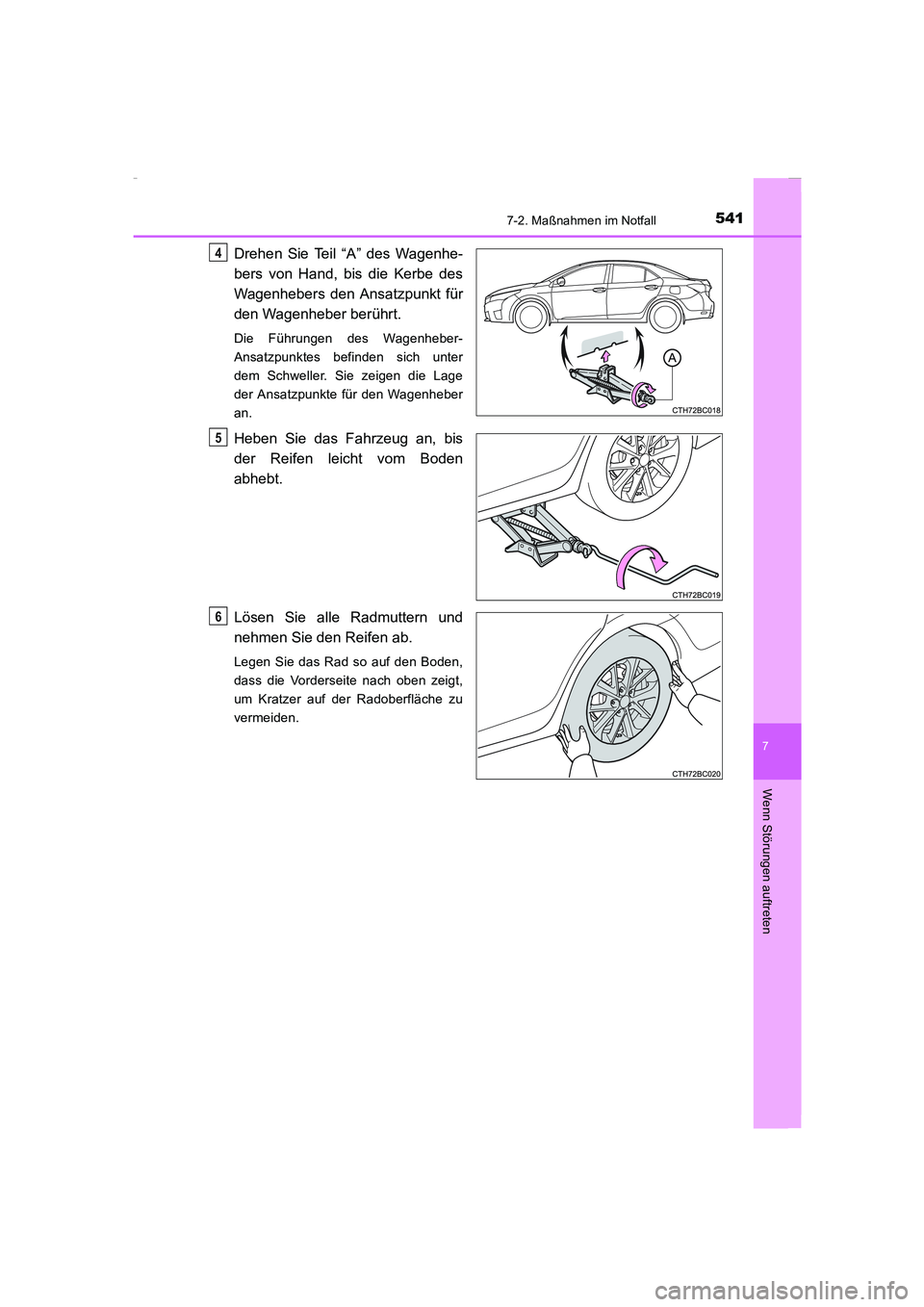

Drehen Sie Teil “A” des Wagenhe-
bers von Hand, bis die Kerbe des
Wagenhebers den Ansatzpunkt für
den Wagenheber berührt.
Die Führungen des Wagenheber-
Ansatzpunktes befinden sich unter
dem Schweller. Sie zeigen die Lage
der Ansatzpunkte für den Wagenheber
an.
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Vorderseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
4
5
6
Corolla TMMT_OM_EM_OM12J76M.book 541 ページ ２０１５年２月２日　月曜日　午後５時１０分

5427-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)

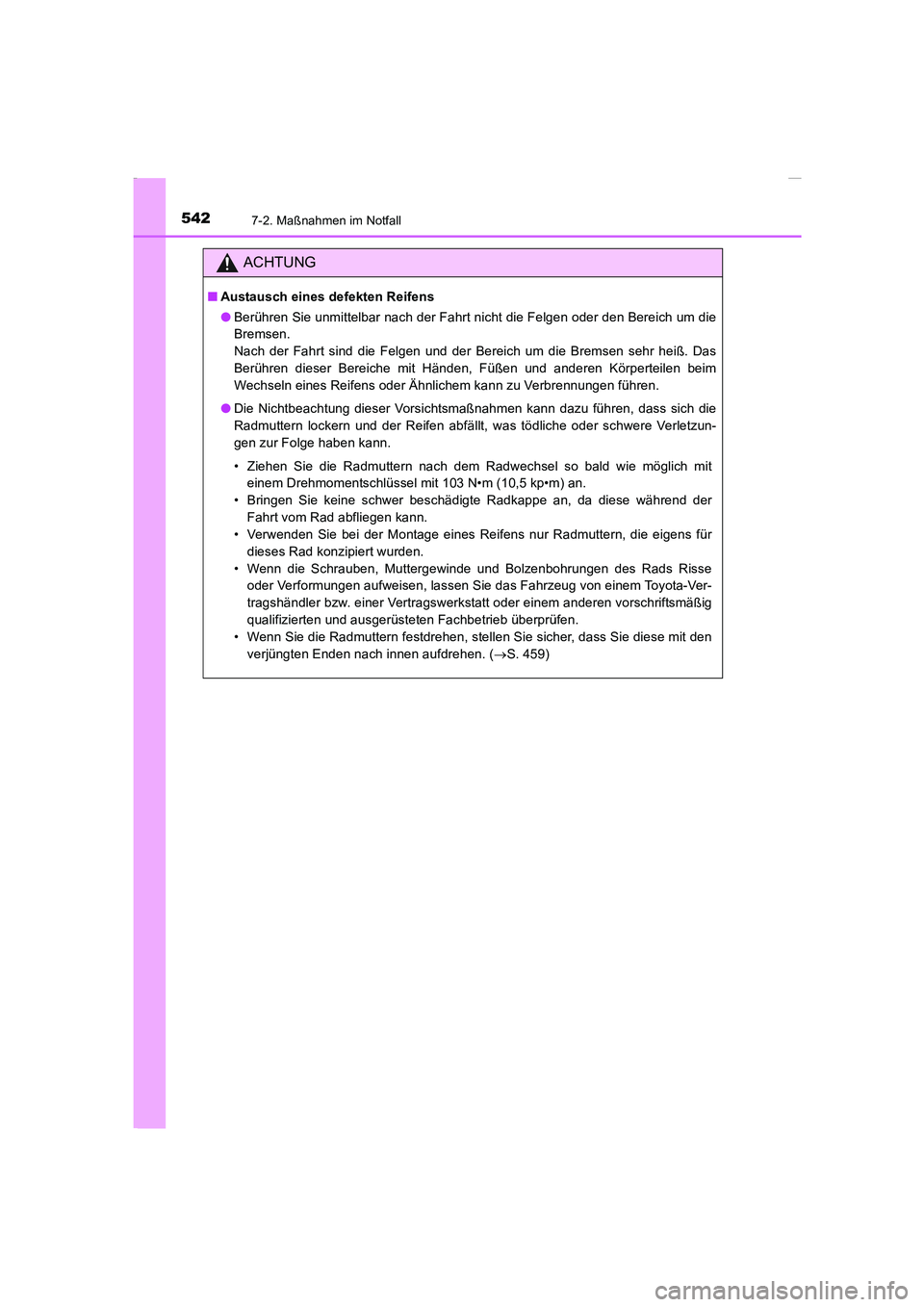

ACHTUNG
■Austausch eines defekten Reifens
●Berühren Sie unmittelbar nach der Fahrt nicht die Felgen oder den Bereich um die
Bremsen.
Nach der Fahrt sind die Felgen und der Bereich um die Bremsen sehr heiß. Das
Berühren dieser Bereiche mit Händen, Füßen und anderen Körperteilen beim
Wechseln eines Reifens oder Ähnlichem kann zu Verbrennungen führen.
●Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die
Radmuttern lockern und der Reifen abfällt, was tödliche oder schwere Verletzun-
gen zur Folge haben kann.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich mit
einem Drehmomentschlüssel mit 103 N•m (10,5 kp•m) an.
• Bringen Sie keine schwer beschädigte Radkappe an, da diese während der
Fahrt vom Rad abfliegen kann.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für
dieses Rad konzipiert wurden.
• Wenn die Schrauben, Muttergewinde und Bolzenbohrungen des Rads Risse
oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
• Wenn Sie die Radmuttern festdrehen, stellen Sie sicher, dass Sie diese mit den
verjüngten Enden nach innen aufdrehen. (→S. 459)
Corolla TMMT_OM_EM_OM12J76M.book 542 ページ ２０１５年２月２日　月曜日　午後５時１０分

5437-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)

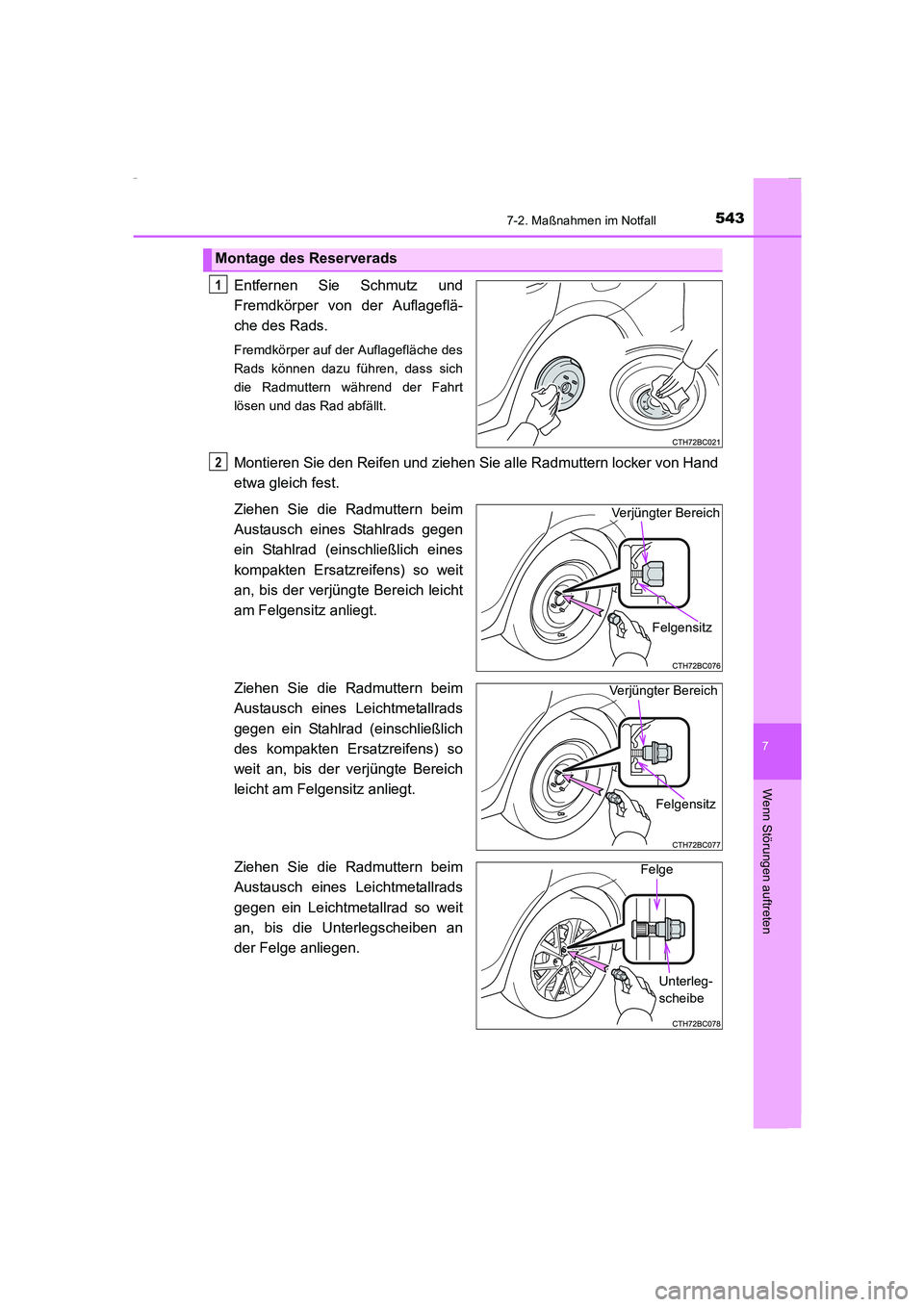

Entfernen Sie Schmutz und
Fremdkörper von der Auflageflä-
che des Rads.
Fremdkörper auf der Auflagefläche des
Rads können dazu führen, dass sich
die Radmuttern während der Fahrt
lösen und das Rad abfällt.
Montieren Sie den Reifen und ziehen Sie alle Radmuttern locker von Hand
etwa gleich fest.
Ziehen Sie die Radmuttern beim
Austausch eines Stahlrads gegen
ein Stahlrad (einschließlich eines
kompakten Ersatzreifens) so weit
an, bis der verjüngte Bereich leicht
am Felgensitz anliegt.
Ziehen Sie die Radmuttern beim
Austausch eines Leichtmetallrads
gegen ein Stahlrad (einschließlich
des kompakten Ersatzreifens) so
weit an, bis der verjüngte Bereich
leicht am Felgensitz anliegt.
Ziehen Sie die Radmuttern beim
Austausch eines Leichtmetallrads
gegen ein Leichtmetallrad so weit
an, bis die Unterlegscheiben an
der Felge anliegen.
Montage des Reserverads
1
2
Verjüngter Bereich
Felgensitz
Verjüngter Bereich
Felgensitz
Felge
Unterleg-
scheibe
Corolla TMMT_OM_EM_OM12J76M.book 543 ページ ２０１５年２月２日　月曜日　午後５時１０分

5447-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)

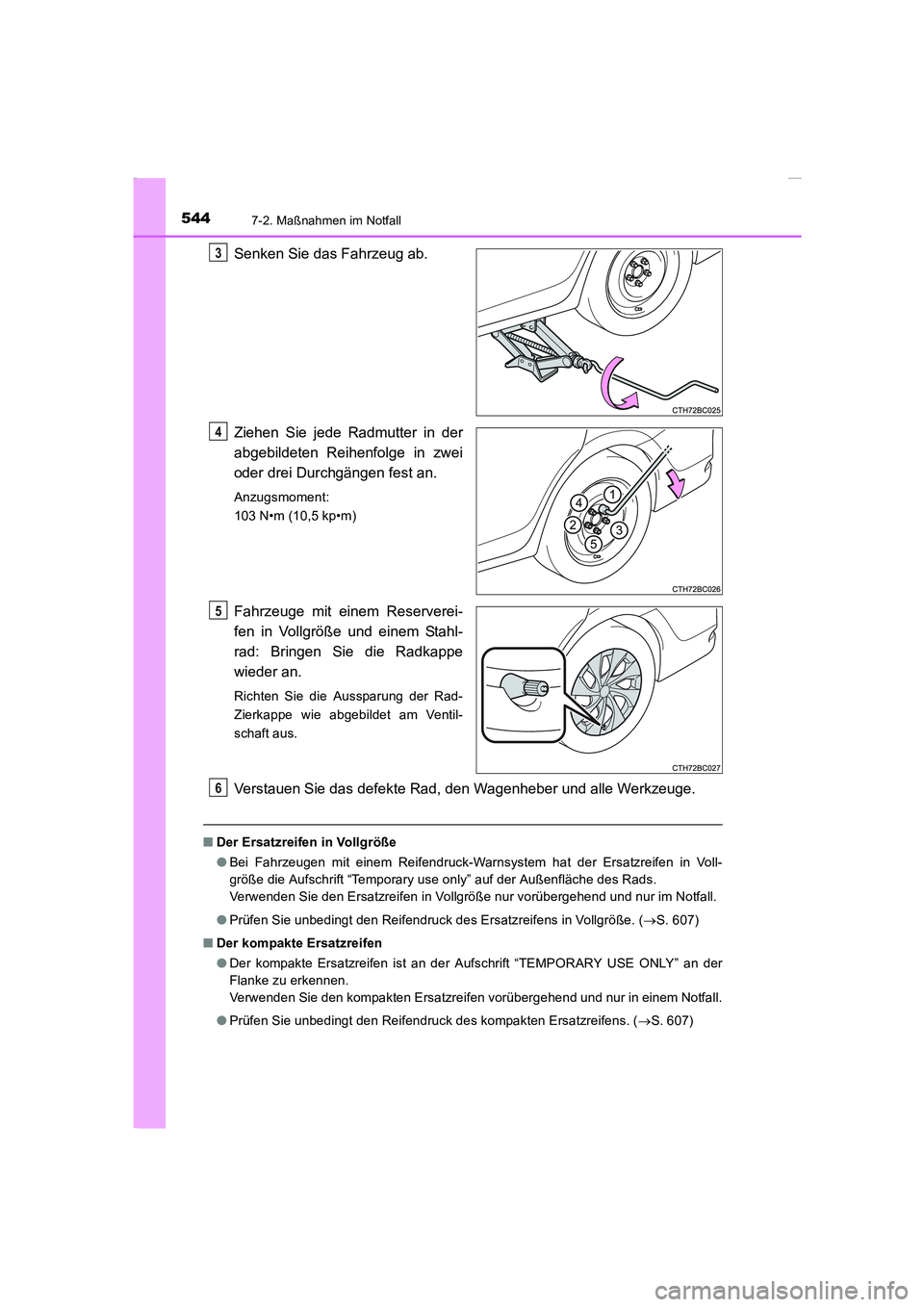

Senken Sie das Fahrzeug ab.
Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsmoment:
103 N•m (10,5 kp•m)
Fahrzeuge mit einem Reserverei-
fen in Vollgröße und einem Stahl-
rad: Bringen Sie die Radkappe
wieder an.
Richten Sie die Aussparung der Rad-
Zierkappe wie abgebildet am Ventil-
schaft aus.
Verstauen Sie das defekte Rad, den Wagenheber und alle Werkzeuge.
■Der Ersatzreifen in Vollgröße
●Bei Fahrzeugen mit einem Reifendruck-Warnsystem hat der Ersatzreifen in Voll-
größe die Aufschrift “Temporary use only” auf der Außenfläche des Rads.
Verwenden Sie den Ersatzreifen in Vollgröße nur vorübergehend und nur im Notfall.
●Prüfen Sie unbedingt den Reifendruck des Ersatzreifens in Vollgröße. (→S. 607)
■Der kompakte Ersatzreifen
●Der kompakte Ersatzreifen ist an der Aufschrift “TEMPORARY USE ONLY” an der
Flanke zu erkennen.
Verwenden Sie den kompakten Ersatzreifen vorübergehend und nur in einem Notfall.
●Prüfen Sie unbedingt den Reifendruck des kompakten Ersatzreifens. (→S. 607)
3
4
5
6
