2015 TOYOTA COROLLA Betriebsanleitungen (in German)

5057-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)
Warnleuchte des DPF-Sys-
tems (Dieselmotor)
*3
• Zeigt an, dass der DPF-
Katalysator aufgrund wie-
derholter Kurzfahrten und/
oder langsamer Fahrten
gereinigt werden muss.
• Zeigt an, dass die Menge
der Ablagerungen im DPF-
Katalysator den Grenzwert
erreicht hat.
Zur Reinigung mit dem DPF-
Katalysator fahren Sie das Fahr-
zeug für 20 bis 30 Minuten so
viel wie möglich mit einer
Geschwindigkeit von 65 km/h
oder mehr, bis die Warnleuchte
des DPF-Systems erlischt
*7.
Schalten Sie den Motor so lange
wie möglich nicht aus, bis die
Warnleuchte des DPF-Systems
erlischt.
Wenn es nicht möglich ist, das
Fahrzeug mit einer Geschwin-
digkeit von mindestens 65 km/h
zu fahren, oder wenn die Warn-
leuchte des DPF-Systems auch
nach einer 30-minütigen Fahrt
nicht erlischt, lassen Sie das
Fahrzeug durch einen Toyota-
Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen ande-
ren vorschriftsmäßig
qualifizierten und ausgerüste-
ten Fachbetrieb überprüfen.
(Blinkt)
Warnleuchte für Motorölwech-
sel (Dieselmotor)
*3
Zeigt an, dass das Motoröl
turnusmäßig gewechselt wer-
den muss.
Blinkt ca. 14 500 km nach
dem Motorölwechsel. (→S.
513) (Die Anzeige funktioniert
nicht korrekt, wenn nicht die
Ölwartungsdaten zurückge-
setzt wurden).
Lassen Sie Motoröl und Ölfilter
von einem Toyota-Vertrags-
händler bzw. einer Vertrags-
werkstatt oder einem anderen
vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb
prüfen und wechseln. Nach dem
Wechseln des Motoröls sollte
das Ölwechselsystem zurückge-
setzt werden. (→S. 434)
WarnleuchteWarnleuchte/EinzelheitenAbhilfemaßnahme
Corolla TMMT_OM_EM_OM12J76M.book 505 ページ ２０１５年２月２日　月曜日　午後５時１０分

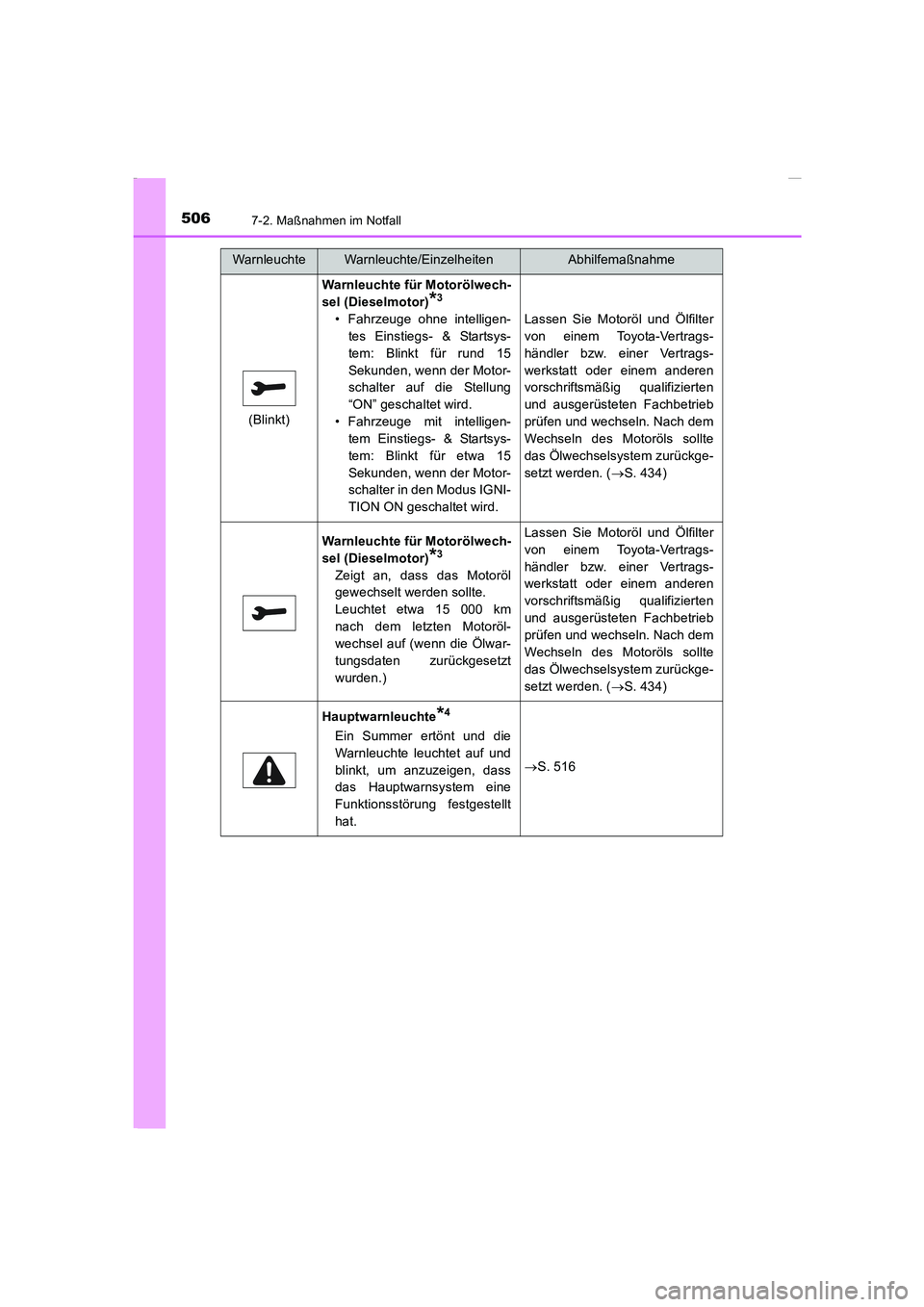

5067-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)
(Blinkt)
Warnleuchte für Motorölwech-
sel (Dieselmotor)
*3
• Fahrzeuge ohne intelligen-
tes Einstiegs- & Startsys-
tem: Blinkt für rund 15
Sekunden, wenn der Motor-
schalter auf die Stellung
“ON” geschaltet wird.
• Fahrzeuge mit intelligen-
tem Einstiegs- & Startsys-
tem: Blinkt für etwa 15
Sekunden, wenn der Motor-
schalter in den Modus IGNI-
TION ON geschaltet wird.Lassen Sie Motoröl und Ölfilter
von einem Toyota-Vertrags-
händler bzw. einer Vertrags-
werkstatt oder einem anderen
vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb
prüfen und wechseln. Nach dem
Wechseln des Motoröls sollte
das Ölwechselsystem zurückge-
setzt werden. (→S. 434)
Warnleuchte für Motorölwech-
sel (Dieselmotor)
*3
Zeigt an, dass das Motoröl
gewechselt werden sollte.
Leuchtet etwa 15 000 km
nach dem letzten Motoröl-
wechsel auf (wenn die Ölwar-
tungsdaten zurückgesetzt
wurden.)
Lassen Sie Motoröl und Ölfilter
von einem Toyota-Vertrags-
händler bzw. einer Vertrags-
werkstatt oder einem anderen
vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb
prüfen und wechseln. Nach dem
Wechseln des Motoröls sollte
das Ölwechselsystem zurückge-
setzt werden. (→S. 434)
Hauptwarnleuchte*4
Ein Summer ertönt und die
Warnleuchte leuchtet auf und
blinkt, um anzuzeigen, dass
das Hauptwarnsystem eine
Funktionsstörung festgestellt
hat.
→S. 516
WarnleuchteWarnleuchte/EinzelheitenAbhilfemaßnahme
Corolla TMMT_OM_EM_OM12J76M.book 506 ページ ２０１５年２月２日　月曜日　午後５時１０分

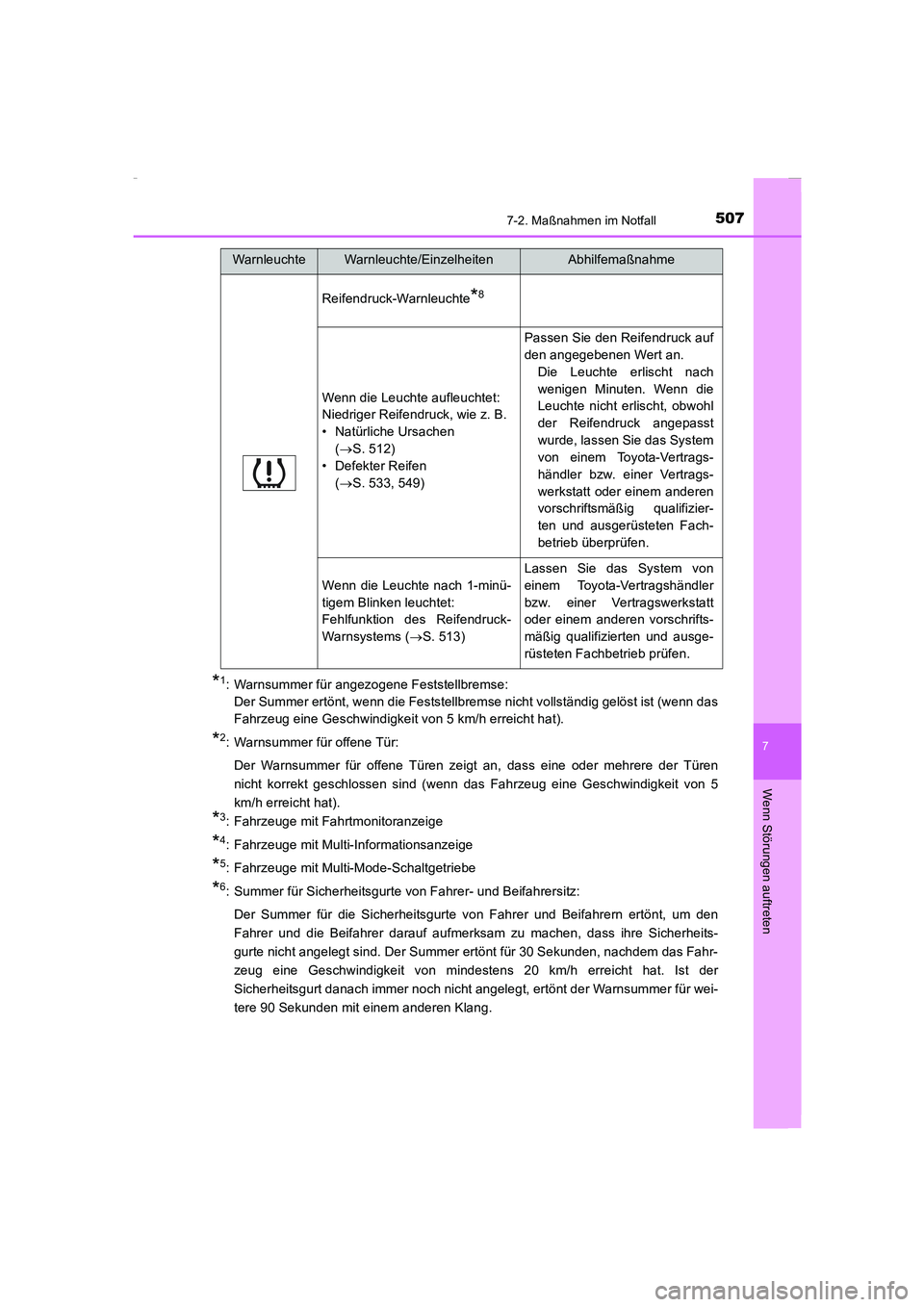

5077-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)
*1: Warnsummer für angezogene Feststellbremse:
Der Summer ertönt, wenn die Feststellbremse nicht vollständig gelöst ist (wenn das
Fahrzeug eine Geschwindigkeit von 5 km/h erreicht hat).
*2: Warnsummer für offene Tür:
Der Warnsummer für offene Türen zeigt an, dass eine oder mehrere der Türen
nicht korrekt geschlossen sind (wenn das Fahrzeug eine Geschwindigkeit von 5
km/h erreicht hat).
*3: Fahrzeuge mit Fahrtmonitoranzeige
*4: Fahrzeuge mit Multi-Informationsanzeige
*5: Fahrzeuge mit Multi-Mode-Schaltgetriebe
*6: Summer für Sicherheitsgurte von Fahrer- und Beifahrersitz:
Der Summer für die Sicherheitsgurte von Fahrer und Beifahrern ertönt, um den
Fahrer und die Beifahrer darauf aufmerksam zu machen, dass ihre Sicherheits-
gurte nicht angelegt sind. Der Summer ertönt für 30 Sekunden, nachdem das Fahr-
zeug eine Geschwindigkeit von mindestens 20 km/h erreicht hat. Ist der
Sicherheitsgurt danach immer noch nicht angelegt, ertönt der Warnsummer für wei-
tere 90 Sekunden mit einem anderen Klang.
Reifendruck-Warnleuchte*8
Wenn die Leuchte aufleuchtet:
Niedriger Reifendruck, wie z. B.
• Natürliche Ursachen
(→S. 512)
• Defekter Reifen
(→S. 533, 549)
Passen Sie den Reifendruck auf
den angegebenen Wert an.
Die Leuchte erlischt nach
wenigen Minuten. Wenn die
Leuchte nicht erlischt, obwohl
der Reifendruck angepasst
wurde, lassen Sie das System
von einem Toyota-Vertrags-
händler bzw. einer Vertrags-
werkstatt oder einem anderen
vorschriftsmäßig qualifizier-
ten und ausgerüsteten Fach-
betrieb überprüfen.
Wenn die Leuchte nach 1-minü-
tigem Blinken leuchtet:
Fehlfunktion des Reifendruck-
Warnsystems (→S. 513)
Lassen Sie das System von
einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt
oder einem anderen vorschrifts-
mäßig qualifizierten und ausge-
rüsteten Fachbetrieb prüfen.
WarnleuchteWarnleuchte/EinzelheitenAbhilfemaßnahme
Corolla TMMT_OM_EM_OM12J76M.book 507 ページ ２０１５年２月２日　月曜日　午後５時１０分

5087-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)
*7: Die Warnleuchte für das DPF-System erlischt eventuell nicht, wenn die Warn-
leuchte für den Motorölwechsel leuchtet. Lassen Sie in diesem Fall das Fahrzeug
umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb über-
prüfen.
*8: Je nach Ausstattung
Corolla TMMT_OM_EM_OM12J76M.book 508 ページ ２０１５年２月２日　月曜日　午後５時１０分

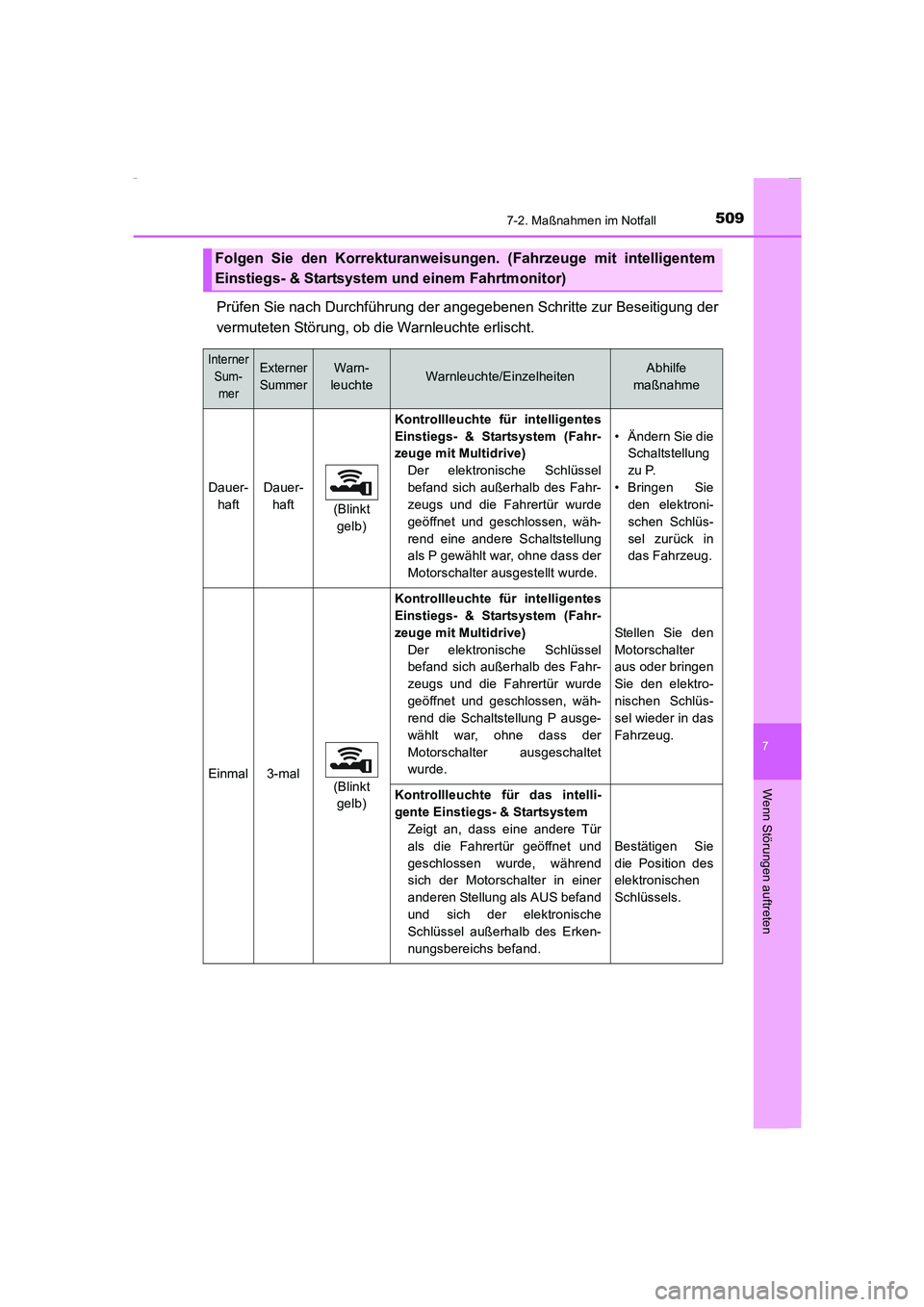

5097-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)
Prüfen Sie nach Durchführung der angegebenen Schritte zur Beseitigung der
vermuteten Störung, ob die Warnleuchte erlischt.
Folgen Sie den Korrekturanweisungen. (Fahrzeuge mit intelligentem
Einstiegs- & Startsystem und einem Fahrtmonitor)
Interner
Sum-
merExterner
SummerWarn-
leuchteWarnleuchte/EinzelheitenAbhilfe
maßnahme
Dauer-
haftDauer-
haft
(Blinkt
gelb)Kontrollleuchte für intelligentes
Einstiegs- & Startsystem (Fahr-
zeuge mit Multidrive)
Der elektronische Schlüssel
befand sich außerhalb des Fahr-
zeugs und die Fahrertür wurde
geöffnet und geschlossen, wäh-
rend eine andere Schaltstellung
als P gewählt war, ohne dass der
Motorschalter ausgestellt wurde.• Ändern Sie die
Schaltstellung
zu P.
• Bringen Sie
den elektroni-
schen Schlüs-
sel zurück in
das Fahrzeug.
Einmal3-mal
(Blinkt
gelb)
Kontrollleuchte für intelligentes
Einstiegs- & Startsystem (Fahr-
zeuge mit Multidrive)
Der elektronische Schlüssel
befand sich außerhalb des Fahr-
zeugs und die Fahrertür wurde
geöffnet und geschlossen, wäh-
rend die Schaltstellung P ausge-
wählt war, ohne dass der
Motorschalter ausgeschaltet
wurde.
Stellen Sie den
Motorschalter
aus oder bringen
Sie den elektro-
nischen Schlüs-
sel wieder in das
Fahrzeug.
Kontrollleuchte für das intelli-
gente Einstiegs- & Startsystem
Zeigt an, dass eine andere Tür
als die Fahrertür geöffnet und
geschlossen wurde, während
sich der Motorschalter in einer
anderen Stellung als AUS befand
und sich der elektronische
Schlüssel außerhalb des Erken-
nungsbereichs befand.
Bestätigen Sie
die Position des
elektronischen
Schlüssels.
Corolla TMMT_OM_EM_OM12J76M.book 509 ページ ２０１５年２月２日　月曜日　午後５時１０分

5107-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)
Einmal
Dauer-
haft
(5
Sekun-
den)(Blinkt
gelb)
Kontrollleuchte für das intelli-
gente Einstiegs- & Startsystem
Es wurde versucht, das Fahr-
zeug mit dem elektronischen
Schlüssel zu verlassen und die
Türen zu verriegeln, ohne
zunächst den Motorschalter aus-
zuschalten.
Schalten Sie
den Motorschal-
ter aus und ver-
riegeln Sie die
Türen erneut.
Einmal
(Blinkt 15
Sekunden
lang gelb)Kontrollleuchte für das intelli-
gente Einstiegs- & Startsystem
Zeigt an, dass der elektronische
Schlüssel beim Versuch, den
Motor anzulassen, nicht vorhan-
den ist.Bestätigen Sie
die Position des
elektronischen
Schlüssels.
9-mal
(Blinkt
gelb)
Kontrollleuchte für das intelli-
gente Einstiegs- & Startsystem
Es wurde ein Fahrversuch unter-
nommen, während sich der regu-
läre Schlüssel nicht im Fahrzeug
befand.Vergewissern
Sie sich, dass
sich der elektro-
nische Schlüs-
sel im Fahrzeug
befindet.
Einmal
(Blinkt 15
Sekunden
lang gelb)
Kontrollleuchte für das intelli-
gente Einstiegs- & Startsystem
Zeigt an, dass die Batterie für
den elektronischen Schlüssel
schwach ist.
Ta u s c h e n S i e
die Batterie aus.
(→S. 463)
Einmal(Blinkt 15
Sekunden
lang
schnell
grün)
Kontrollleuchte für das intelli-
gente Einstiegs- & Startsystem
Zeigt an, dass das Lenkrad-
schloss nicht gelöst wurde.Lösen Sie das
Lenkradschloss.
(→S. 203)
Interner
Sum-
merExterner
SummerWarn-
leuchteWarnleuchte/EinzelheitenAbhilfe
maßnahme
Corolla TMMT_OM_EM_OM12J76M.book 510 ページ ２０１５年２月２日　月曜日　午後５時１０分

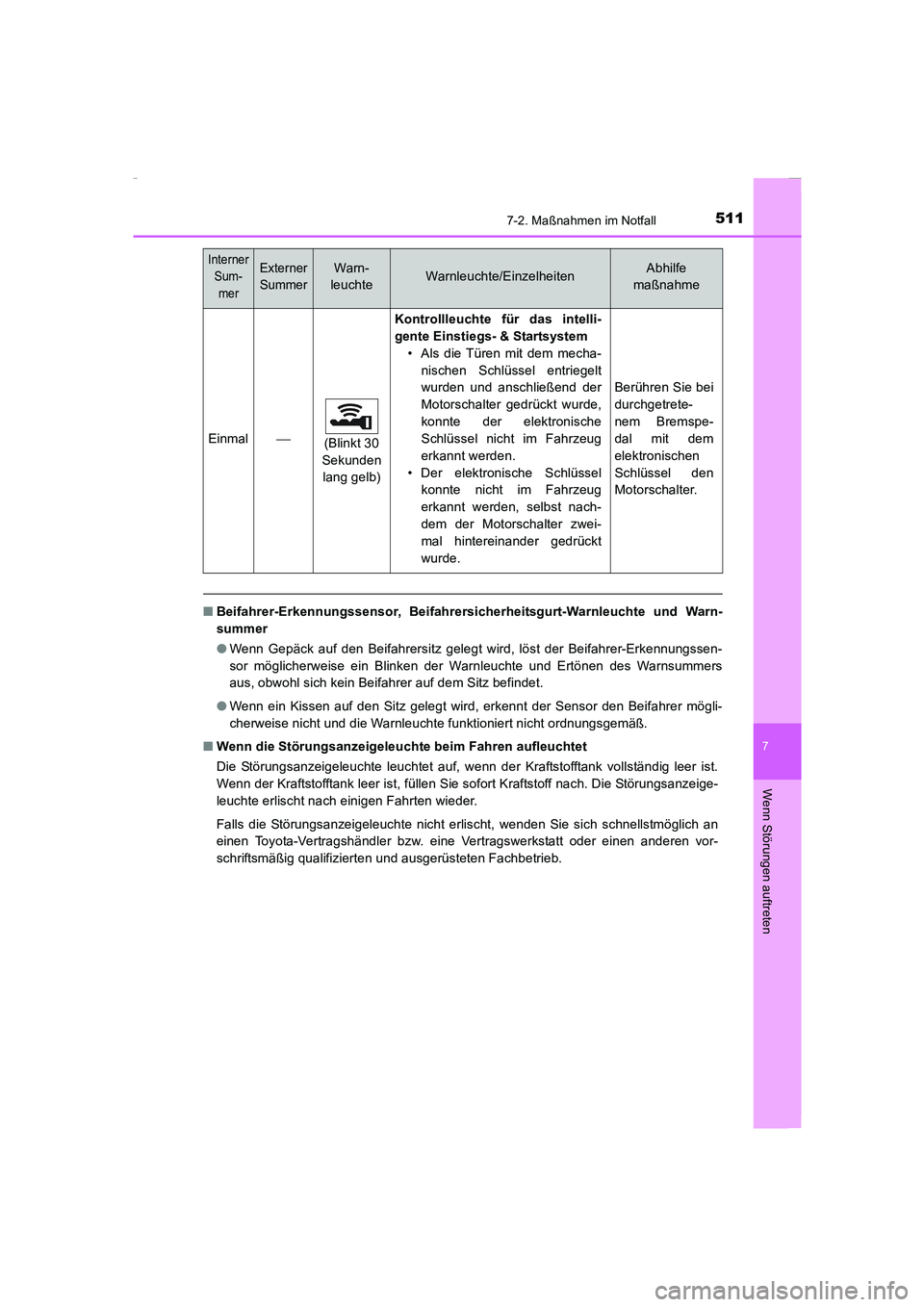

5117-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)
■Beifahrer-Erkennungssensor, Beifahrersicherheitsgurt-Warnleuchte und Warn-
summer
●Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erkennungssen-
sor möglicherweise ein Blinken der Warnleuchte und Ertönen des Warnsummers
aus, obwohl sich kein Beifahrer auf dem Sitz befindet.
●Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht und die Warnleuchte funktioniert nicht ordnungsgemäß.
■Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Die Störungsanzeigeleuchte leuchtet auf, wenn der Kraftstofftank vollständig leer ist.
Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach. Die Störungsanzeige-
leuchte erlischt nach einigen Fahrten wieder.
Falls die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich schnellstmöglich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Einmal
(Blinkt 30
Sekunden
lang gelb)
Kontrollleuchte für das intelli-
gente Einstiegs- & Startsystem
• Als die Türen mit dem mecha-
nischen Schlüssel entriegelt
wurden und anschließend der
Motorschalter gedrückt wurde,
konnte der elektronische
Schlüssel nicht im Fahrzeug
erkannt werden.
• Der elektronische Schlüssel
konnte nicht im Fahrzeug
erkannt werden, selbst nach-
dem der Motorschalter zwei-
mal hintereinander gedrückt
wurde.
Berühren Sie bei
durchgetrete-
nem Bremspe-
dal mit dem
elektronischen
Schlüssel den
Motorschalter.
Interner
Sum-
merExterner
SummerWarn-
leuchteWarnleuchte/EinzelheitenAbhilfe
maßnahme
Corolla TMMT_OM_EM_OM12J76M.book 511 ページ ２０１５年２月２日　月曜日　午後５時１０分

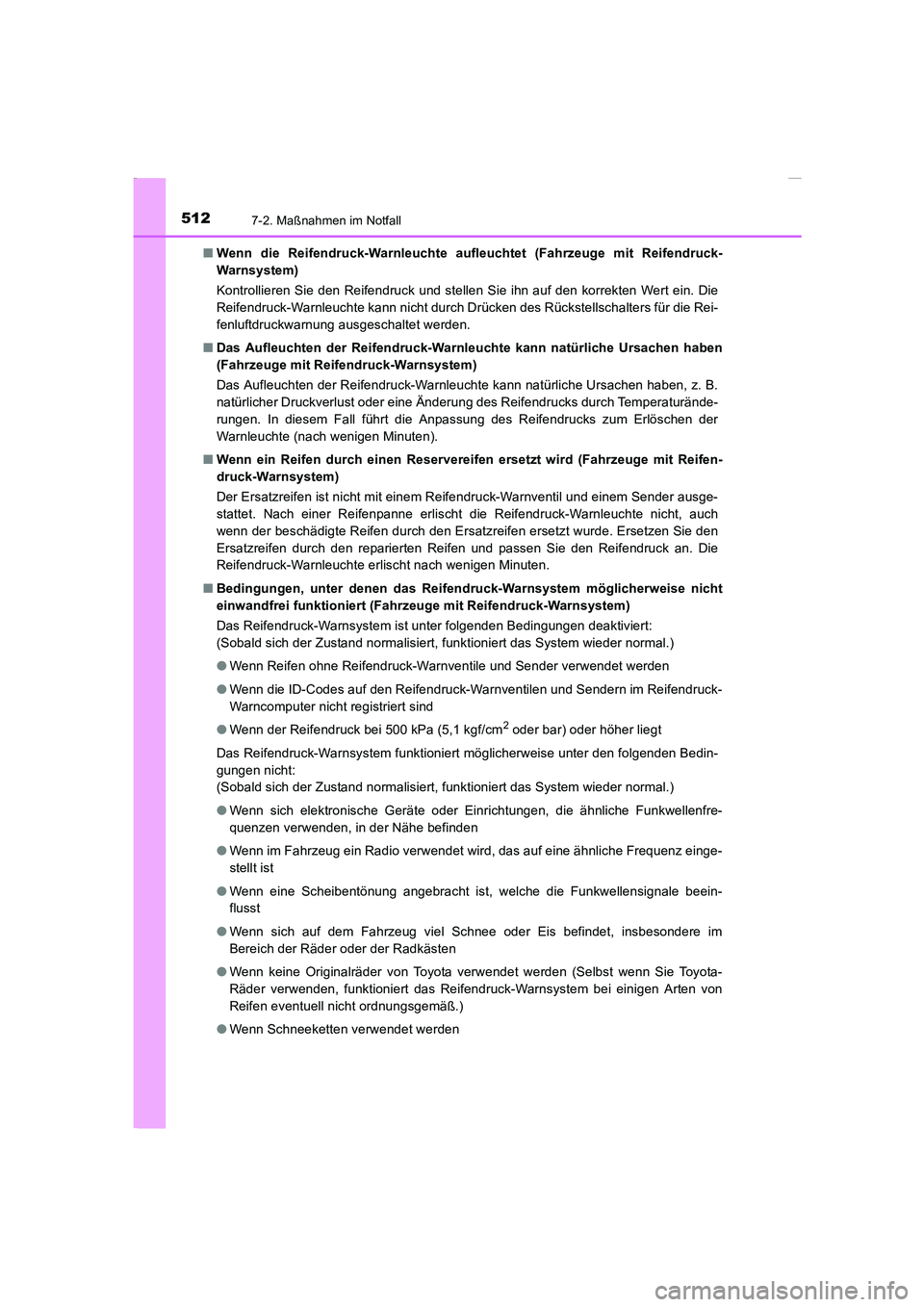

5127-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)■Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruck-
Warnsystem)
Kontrollieren Sie den Reifendruck und stellen Sie ihn auf den korrekten Wert ein. Die
Reifendruck-Warnleuchte kann nicht durch Drücken des Rückstellschalters für die Rei-
fenluftdruckwarnung ausgeschaltet werden.
■Das Aufleuchten der Reifendruck-Warnleuchte kann natürliche Ursachen haben
(Fahrzeuge mit Reifendruck-Warnsystem)
Das Aufleuchten der Reifendruck-Warnleuchte kann natürliche Ursachen haben, z. B.
natürlicher Druckverlust oder eine Änderung des Reifendrucks durch Temperaturände-
rungen. In diesem Fall führt die Anpassung des Reifendrucks zum Erlöschen der
Warnleuchte (nach wenigen Minuten).
■Wenn ein Reifen durch einen Reservereifen ersetzt wird (Fahrzeuge mit Reifen-
druck-Warnsystem)
Der Ersatzreifen ist nicht mit einem Reifendruck-Warnventil und einem Sender ausge-
stattet. Nach einer Reifenpanne erlischt die Reifendruck-Warnleuchte nicht, auch
wenn der beschädigte Reifen durch den Ersatzreifen ersetzt wurde. Ersetzen Sie den
Ersatzreifen durch den reparierten Reifen und passen Sie den Reifendruck an. Die
Reifendruck-Warnleuchte erlischt nach wenigen Minuten.
■Bedingungen, unter denen das Reifendruck-Warnsystem möglicherweise nicht
einwandfrei funktioniert (Fahrzeuge mit Reifendruck-Warnsystem)
Das Reifendruck-Warnsystem ist unter folgenden Bedingungen deaktiviert:
(Sobald sich der Zustand normalisiert, funktioniert das System wieder normal.)
●Wenn Reifen ohne Reifendruck-Warnventile und Sender verwendet werden
●Wenn die ID-Codes auf den Reifendruck-Warnventilen und Sendern im Reifendruck-
Warncomputer nicht registriert sind
●Wenn der Reifendruck bei 500 kPa (5,1 kgf/cm
2 oder bar) oder höher liegt
Das Reifendruck-Warnsystem funktioniert möglicherweise unter den folgenden Bedin-
gungen nicht:
(Sobald sich der Zustand normalisiert, funktioniert das System wieder normal.)
●Wenn sich elektronische Geräte oder Einrichtungen, die ähnliche Funkwellenfre-
quenzen verwenden, in der Nähe befinden
●Wenn im Fahrzeug ein Radio verwendet wird, das auf eine ähnliche Frequenz einge-
stellt ist
●Wenn eine Scheibentönung angebracht ist, welche die Funkwellensignale beein-
flusst
●Wenn sich auf dem Fahrzeug viel Schnee oder Eis befindet, insbesondere im
Bereich der Räder oder der Radkästen
●Wenn keine Originalräder von Toyota verwendet werden (Selbst wenn Sie Toyota-
Räder verwenden, funktioniert das Reifendruck-Warnsystem bei einigen Arten von
Reifen eventuell nicht ordnungsgemäß.)
●Wenn Schneeketten verwendet werden
Corolla TMMT_OM_EM_OM12J76M.book 512 ページ ２０１５年２月２日　月曜日　午後５時１０分
