2015 TOYOTA COROLLA Betriebsanleitungen (in German)

5457-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)■Wenn das Fahrzeug mit einem kompakten Ersatzreifen ausgestattet ist
Durch den kompakten Ersatzreifen verringert sich die Bodenfreiheit des Fahrzeugs im
Vergleich zur Fahrt mit normalen Rädern.
■Bei der Verwendung des Ersatzreifens (Fahrzeuge mit einem Reifendruck-Warn-
system)
Da der Ersatzreifen nicht mit einem Reifendruck-Warnventil und einem Sender ausge-
stattet ist, wird ein niedriger Fülldruck des Ersatzreifens nicht durch das Reifendruck-
Warnsystem gemeldet. Wenn Sie den Ersatzreifen nach Aufleuchten der Reifendruck-
Warnleuchte montieren, bleibt die Leuchte außerdem an.
■Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes Vorderrad
haben
Montieren Sie den kompakten Ersatzreifen auf einem der Hinterräder des Fahrzeugs.
Führen Sie die folgenden Schritte aus und ziehen Sie Schneeketten auf die Vorderrä-
der auf:
Ersetzen Sie ein Hinterrad durch den kompakten Ersatzreifen.
Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen.
Montieren Sie Schneeketten auf den Vorderrädern.
1
2
3
Corolla TMMT_OM_EM_OM12J76M.book 545 ページ ２０１５年２月２日　月曜日　午後５時１０分

5467-2. Maßnahmen im Notfall

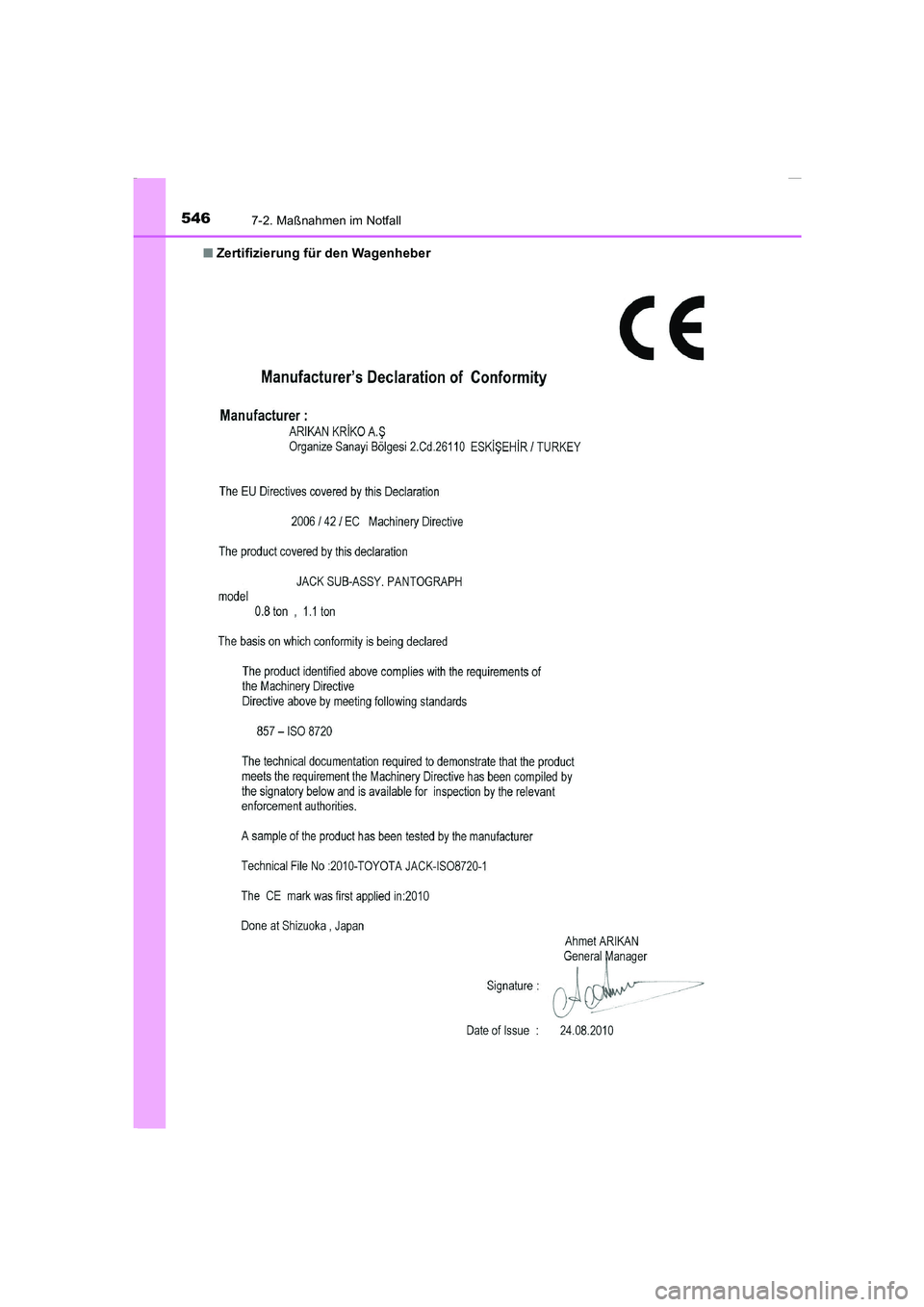

COROLLA_TMMT_EM (OM12J76M)■Zertifizierung für den Wagenheber
Corolla TMMT_OM_EM_OM12J76M.book 546 ページ ２０１５年２月２日　月曜日　午後５時１０分

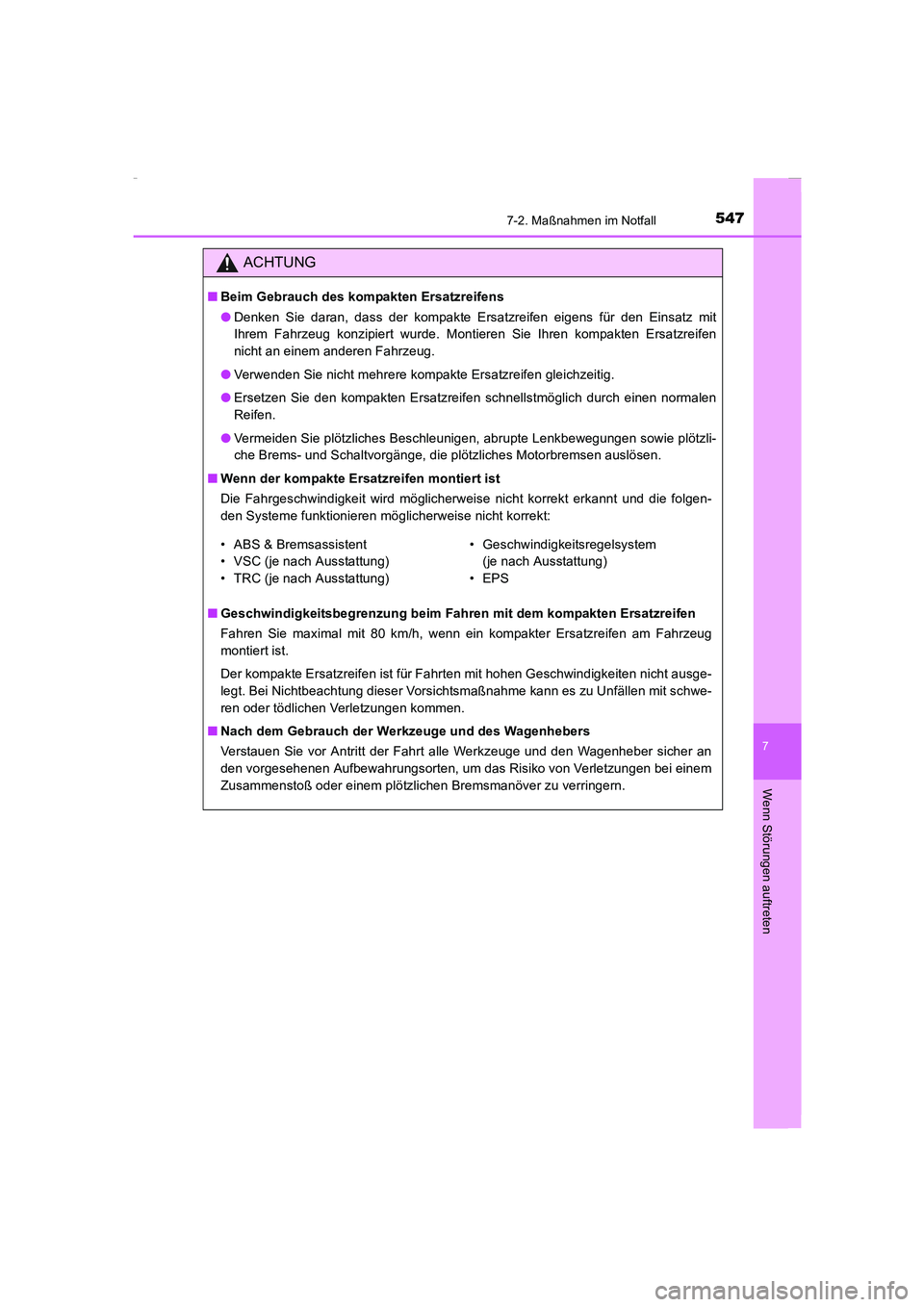

5477-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)
ACHTUNG
■Beim Gebrauch des kompakten Ersatzreifens
●Denken Sie daran, dass der kompakte Ersatzreifen eigens für den Einsatz mit
Ihrem Fahrzeug konzipiert wurde. Montieren Sie Ihren kompakten Ersatzreifen
nicht an einem anderen Fahrzeug.
●Verwenden Sie nicht mehrere kompakte Ersatzreifen gleichzeitig.
●Ersetzen Sie den kompakten Ersatzreifen schnellstmöglich durch einen normalen
Reifen.
●Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkbewegungen sowie plötzli-
che Brems- und Schaltvorgänge, die plötzliches Motorbremsen auslösen.
■Wenn der kompakte Ersatzreifen montiert ist
Die Fahrgeschwindigkeit wird möglicherweise nicht korrekt erkannt und die folgen-
den Systeme funktionieren möglicherweise nicht korrekt:
■Geschwindigkeitsbegrenzung beim Fahren mit dem kompakten Ersatzreifen
Fahren Sie maximal mit 80 km/h, wenn ein kompakter Ersatzreifen am Fahrzeug
montiert ist.
Der kompakte Ersatzreifen ist für Fahrten mit hohen Geschwindigkeiten nicht ausge-
legt. Bei Nichtbeachtung dieser Vorsichtsmaßnahme kann es zu Unfällen mit schwe-
ren oder tödlichen Verletzungen kommen.
■Nach dem Gebrauch der Werkzeuge und des Wagenhebers
Verstauen Sie vor Antritt der Fahrt alle Werkzeuge und den Wagenheber sicher an
den vorgesehenen Aufbewahrungsorten, um das Risiko von Verletzungen bei einem
Zusammenstoß oder einem plötzlichen Bremsmanöver zu verringern.
• ABS & Bremsassistent
• VSC (je nach Ausstattung)
• TRC (je nach Ausstattung)• Geschwindigkeitsregelsystem
(je nach Ausstattung)
•EPS
Corolla TMMT_OM_EM_OM12J76M.book 547 ページ ２０１５年２月２日　月曜日　午後５時１０分

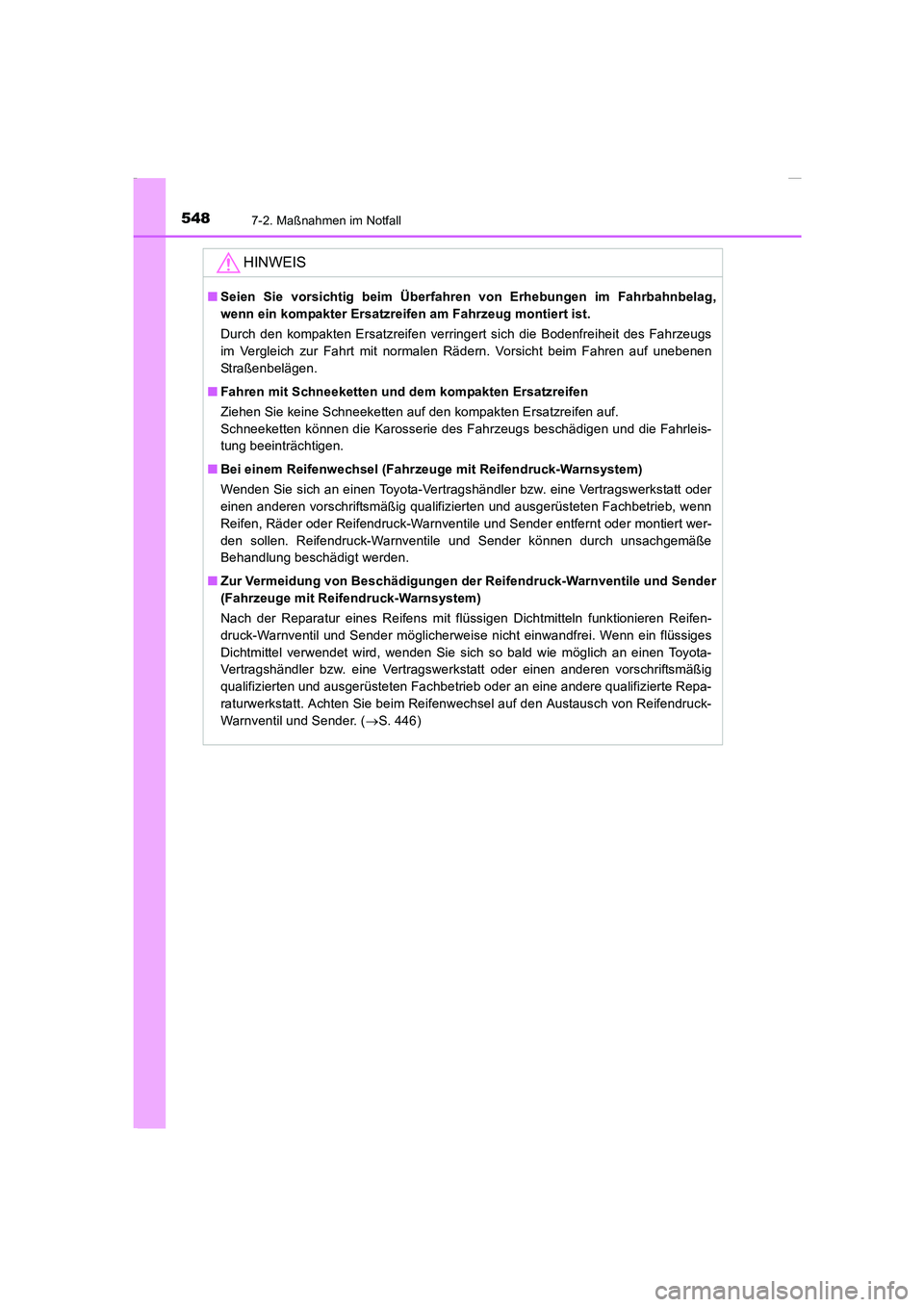

5487-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)
HINWEIS
■Seien Sie vorsichtig beim Überfahren von Erhebungen im Fahrbahnbelag,
wenn ein kompakter Ersatzreifen am Fahrzeug montiert ist.
Durch den kompakten Ersatzreifen verringert sich die Bodenfreiheit des Fahrzeugs
im Vergleich zur Fahrt mit normalen Rädern. Vorsicht beim Fahren auf unebenen
Straßenbelägen.
■Fahren mit Schneeketten und dem kompakten Ersatzreifen
Ziehen Sie keine Schneeketten auf den kompakten Ersatzreifen auf.
Schneeketten können die Karosserie des Fahrzeugs beschädigen und die Fahrleis-
tung beeinträchtigen.
■Bei einem Reifenwechsel (Fahrzeuge mit Reifendruck-Warnsystem)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, wenn
Reifen, Räder oder Reifendruck-Warnventile und Sender entfernt oder montiert wer-
den sollen. Reifendruck-Warnventile und Sender können durch unsachgemäße
Behandlung beschädigt werden.
■Zur Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender
(Fahrzeuge mit Reifendruck-Warnsystem)
Nach der Reparatur eines Reifens mit flüssigen Dichtmitteln funktionieren Reifen-
druck-Warnventil und Sender möglicherweise nicht einwandfrei. Wenn ein flüssiges
Dichtmittel verwendet wird, wenden Sie sich so bald wie möglich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb oder an eine andere qualifizierte Repa-
raturwerkstatt. Achten Sie beim Reifenwechsel auf den Austausch von Reifendruck-
Warnventil und Sender. (→S. 446)
Corolla TMMT_OM_EM_OM12J76M.book 548 ページ ２０１５年２月２日　月曜日　午後５時１０分

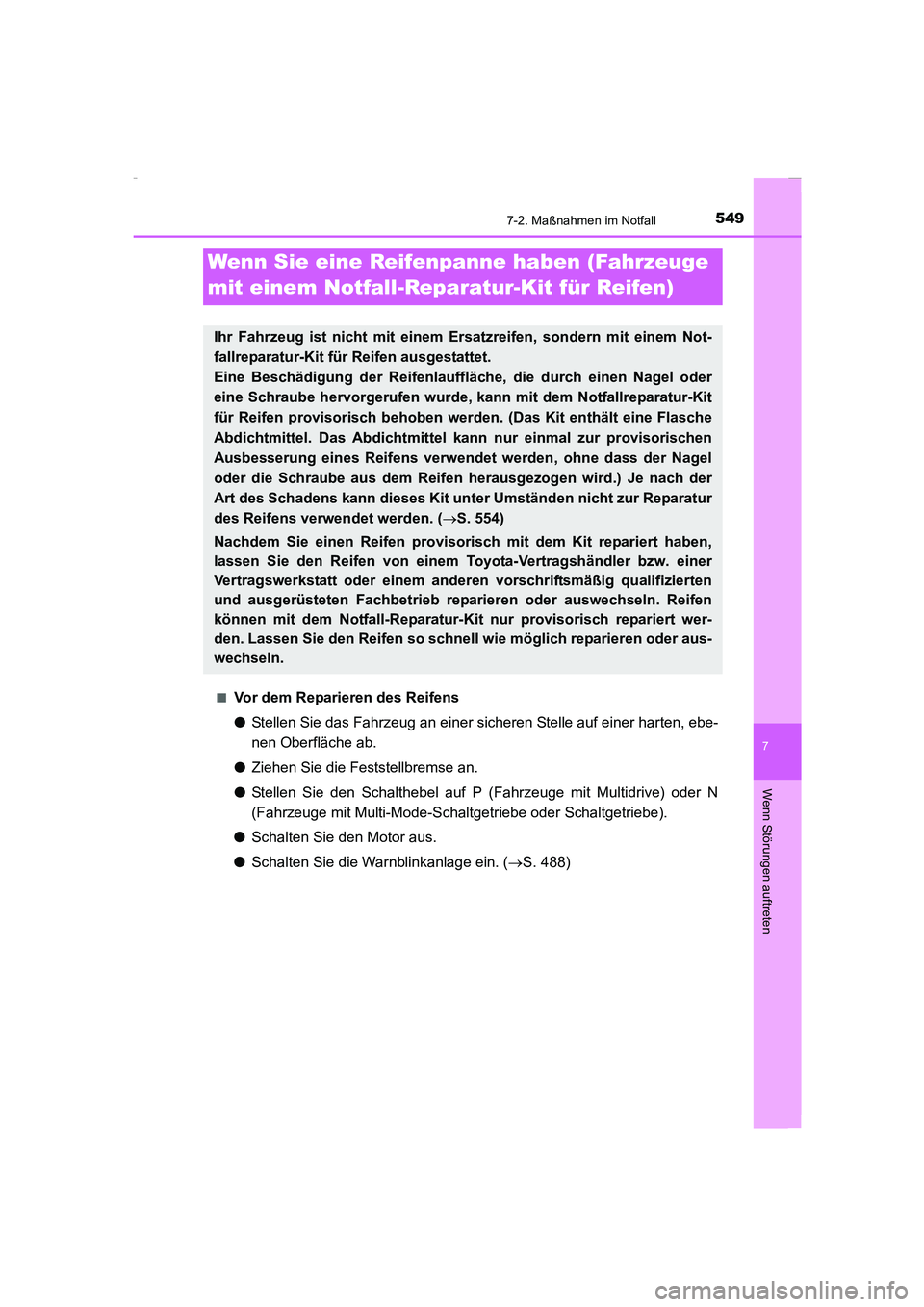

5497-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)■
Vor dem Reparieren des Reifens
●Stellen Sie das Fahrzeug an einer sicheren Stelle auf einer harten, ebe-
nen Oberfläche ab.
●Ziehen Sie die Feststellbremse an.
●Stellen Sie den Schalthebel auf P (Fahrzeuge mit Multidrive) oder N
(Fahrzeuge mit Multi-Mode-Schaltgetriebe oder Schaltgetriebe).
●Schalten Sie den Motor aus.
●Schalten Sie die Warnblinkanlage ein. (→S. 488)
Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit einem Notfall-Reparatur-Kit für Reifen)
Ihr Fahrzeug ist nicht mit einem Ersatzreifen, sondern mit einem Not-
fallreparatur-Kit für Reifen ausgestattet.
Eine Beschädigung der Reifenlauffläche, die durch einen Nagel oder
eine Schraube hervorgerufen wurde, kann mit dem Notfallreparatur-Kit
für Reifen provisorisch behoben werden. (Das Kit enthält eine Flasche
Abdichtmittel. Das Abdichtmittel kann nur einmal zur provisorischen
Ausbesserung eines Reifens verwendet werden, ohne dass der Nagel
oder die Schraube aus dem Reifen herausgezogen wird.) Je nach der
Art des Schadens kann dieses Kit unter Umständen nicht zur Reparatur
des Reifens verwendet werden. (→S. 554)
Nachdem Sie einen Reifen provisorisch mit dem Kit repariert haben,
lassen Sie den Reifen von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb reparieren oder auswechseln. Reifen
können mit dem Notfall-Reparatur-Kit nur provisorisch repariert wer-
den. Lassen Sie den Reifen so schnell wie möglich reparieren oder aus-
wechseln.
Corolla TMMT_OM_EM_OM12J76M.book 549 ページ ２０１５年２月２日　月曜日　午後５時１０分

5507-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)■

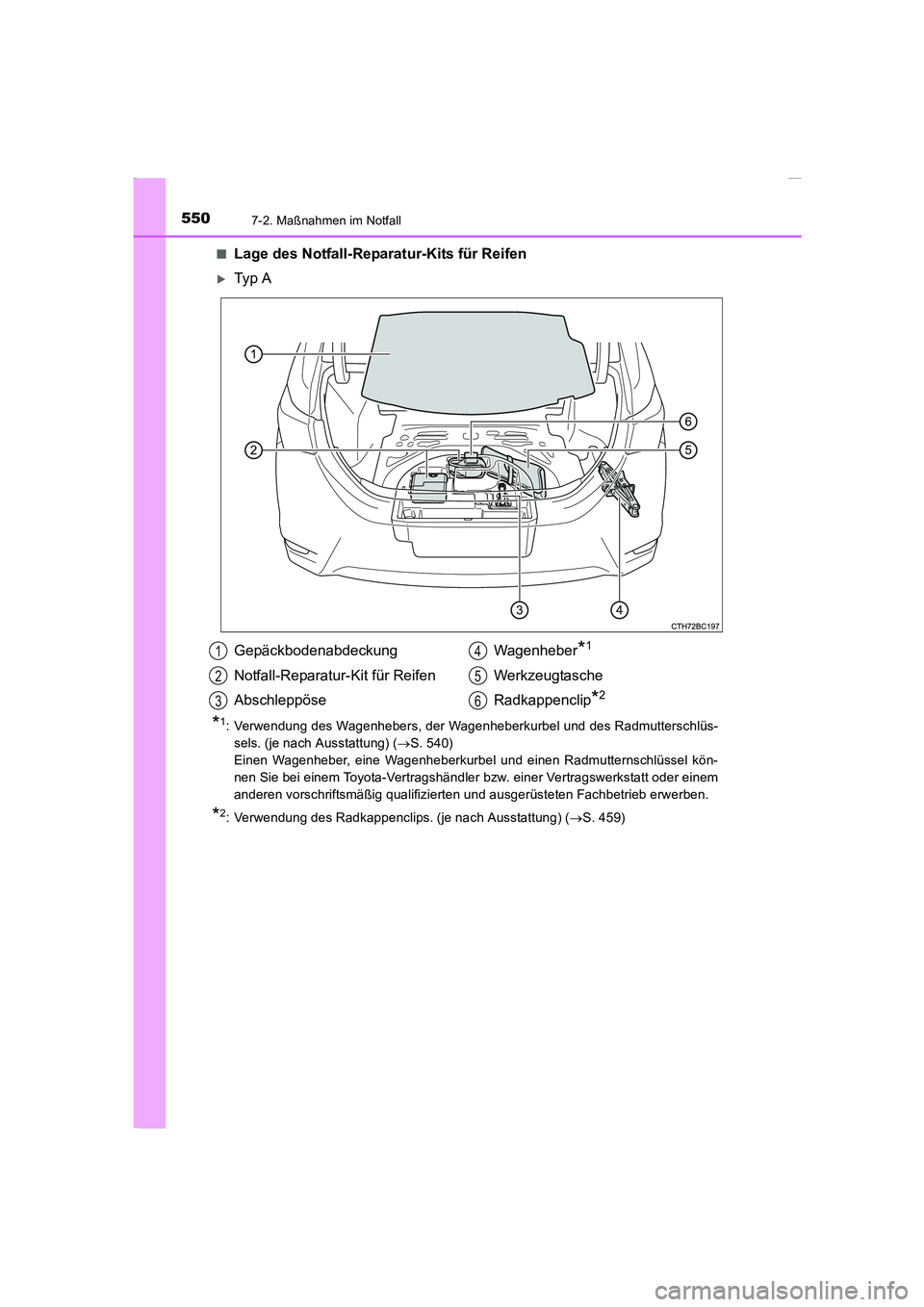

Lage des Notfall-Reparatur-Kits für Reifen
XTy p A
*1: Verwendung des Wagenhebers, der Wagenheberkurbel und des Radmutterschlüs-
sels. (je nach Ausstattung) (→S. 540)
Einen Wagenheber, eine Wagenheberkurbel und einen Radmutternschlüssel kön-
nen Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb erwerben.
*2: Verwendung des Radkappenclips. (je nach Ausstattung) (→S. 459)
Gepäckbodenabdeckung
Notfall-Reparatur-Kit für Reifen
AbschleppöseWagenheber*1
Werkzeugtasche
Radkappenclip
*2
1
2
3
4
5
6
Corolla TMMT_OM_EM_OM12J76M.book 550 ページ ２０１５年２月２日　月曜日　午後５時１０分

5517-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
COROLLA_TMMT_EM (OM12J76M)

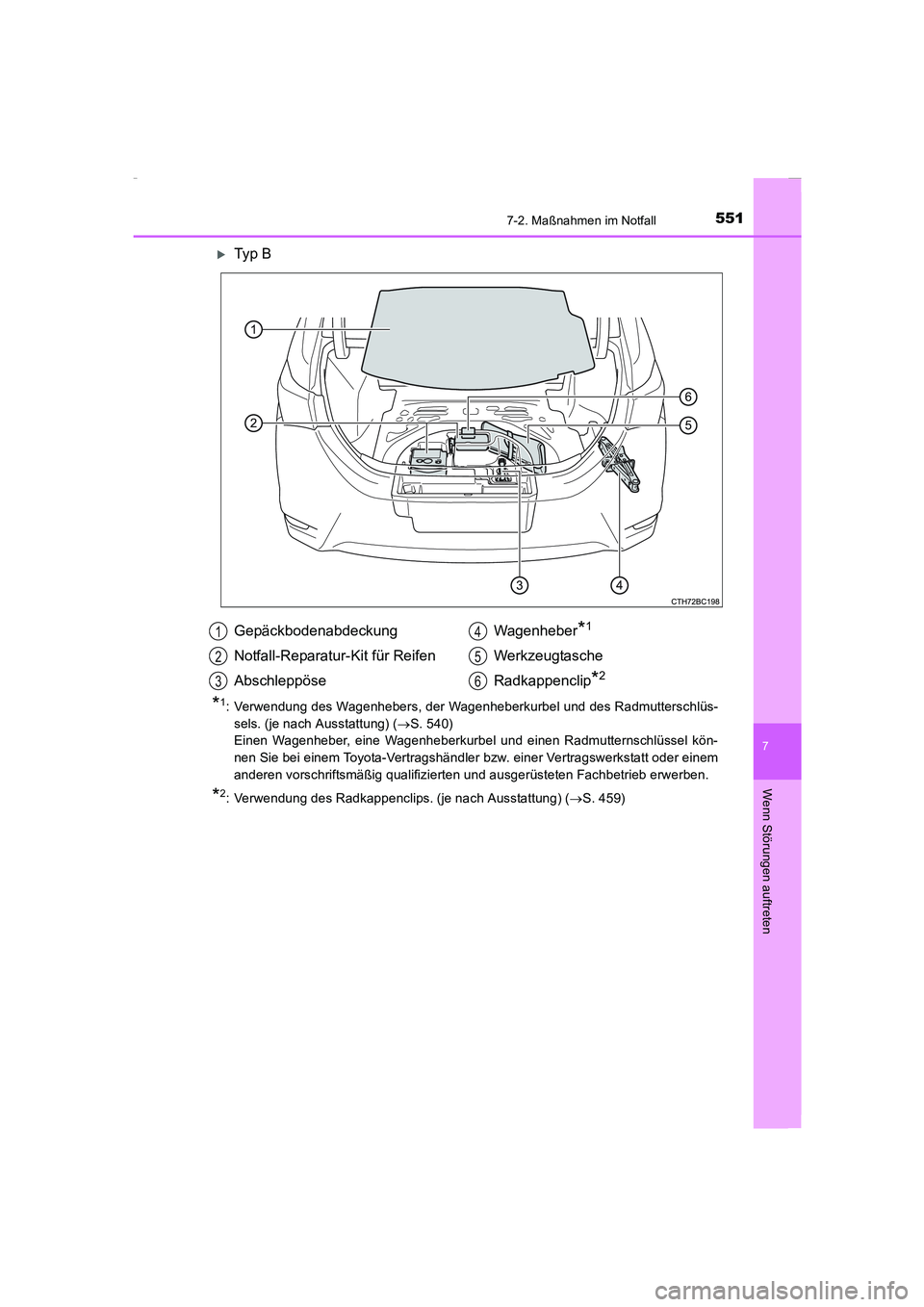

XTy p B
*1: Verwendung des Wagenhebers, der Wagenheberkurbel und des Radmutterschlüs-
sels. (je nach Ausstattung) (→S. 540)
Einen Wagenheber, eine Wagenheberkurbel und einen Radmutternschlüssel kön-
nen Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb erwerben.
*2: Verwendung des Radkappenclips. (je nach Ausstattung) (→S. 459)
Gepäckbodenabdeckung
Notfall-Reparatur-Kit für Reifen
AbschleppöseWagenheber*1
Werkzeugtasche
Radkappenclip
*2
1
2
3
4
5
6
Corolla TMMT_OM_EM_OM12J76M.book 551 ページ ２０１５年２月２日　月曜日　午後５時１０分

5527-2. Maßnahmen im Notfall
COROLLA_TMMT_EM (OM12J76M)■

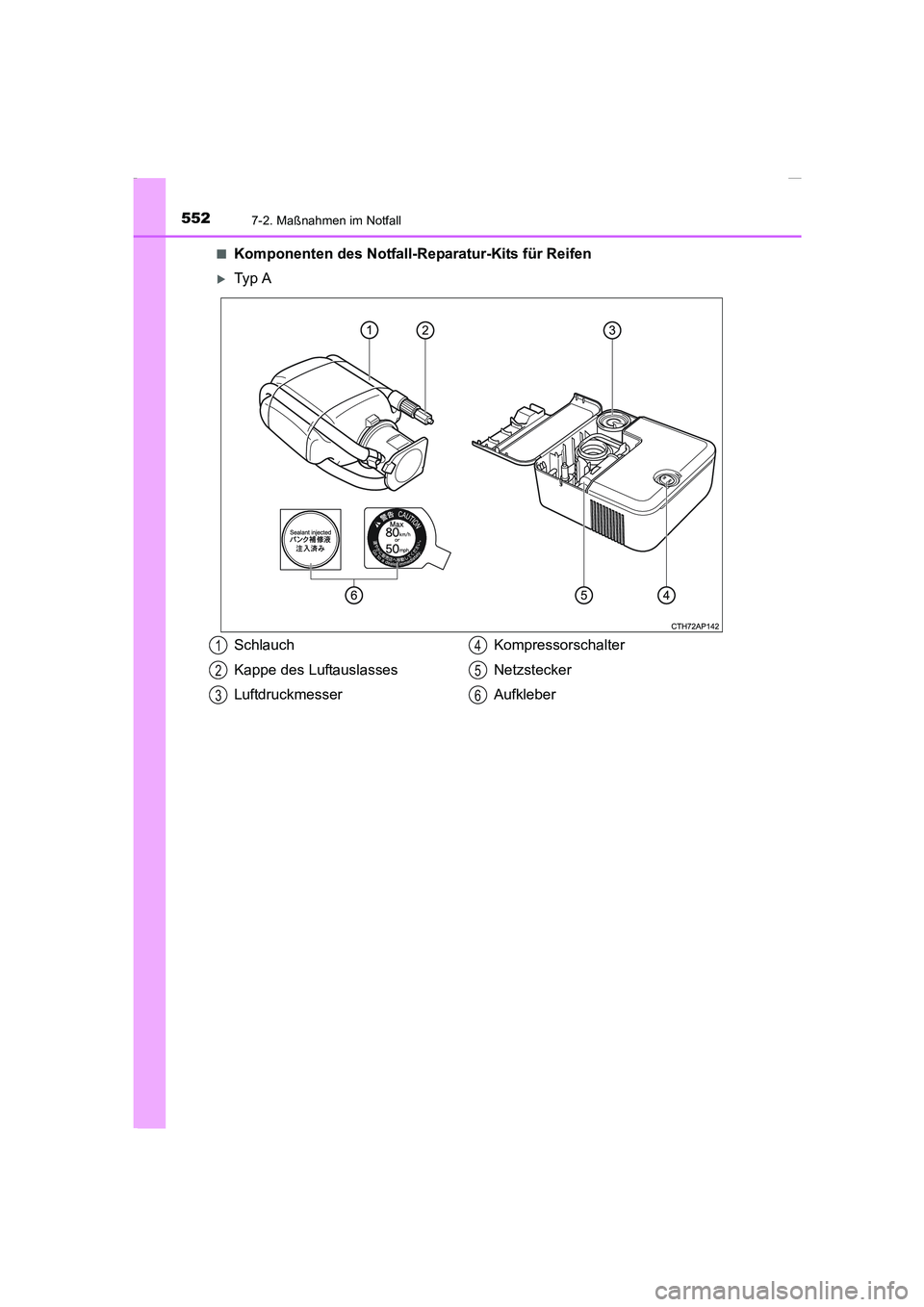

Komponenten des Notfall-Reparatur-Kits für Reifen
XTy p A
Schlauch
Kappe des Luftauslasses
LuftdruckmesserKompressorschalter
Netzstecker
Aufkleber1
2
3
4
5
6
